B 50 W Bp Pack - 自动洗地机 Kärcher - 免费用户手册

产品类型	自动洗地机（地面清洁机）
品牌	Kärcher
型号	B 50 W Bp Pack
尺寸（长 x 宽 x 高）	1375 x 542 x 1082 毫米（D51 刷头）
空载重量	195 公斤
最大允许总重量	245 公斤
电源	24V（铅酸）或25.6V（锂离子）电池；内置充电器100-240V
污水箱容量	50 升
清洁剂箱容量	3 升（可选剂量系统）
工作宽度	510 毫米（D51 刷头）
最大行进速度	6 公里/小时
实际工作效率	1380 平方米/小时（D51 刷头）
驱动电机功率	130 瓦
吸水电机功率	250 瓦
刷子驱动功率	800 瓦
额定电压	24V（铅酸）/ 25.6V（锂离子）
电池容量	76-115 Ah（铅酸）/ 80 Ah（锂离子）
防护等级	IPX3
噪音水平（声压）	65 分贝（A）
使用温度范围	5 至 40 °C
最高水温	50 °C
最大工作坡度	2%
主要功能	平面地面水洗、污水回收、自走式、ECO/普通/强力程序、通过蓝牙连接智能手机
维护与清洁	定期清洁污水箱、过滤器、吸水胶条和刷子；清洗水箱
安全	拔出智能钥匙紧急停机、松手式驾驶手柄、电池安全装置
备件与可维修性	凯驰原装配件和零件，售后服务

常见问题 - B 50 W Bp Pack Kärcher

如何启动设备？

将智能钥匙插入控制面板上的钥匙孔，然后将程控器转到某个程序（ECO、普通或强力）。屏幕显示充电状态。用踏板放下清洁刷头，向前推动驾驶手柄即可前进。

如何排空污水箱？

将排污软管从支架上取下，放在收集容器上方。打开加药装置盖，排空污水。用清水冲洗水箱。如有，使用冲洗系统。

如何给电池充电？

将内置充电器的电源插头插入插座（100-240V）。充电时间约10至15小时。屏幕显示充电状态。充电时请勿使用设备。

应使用哪些清洁剂？

仅使用凯驰推荐的清洁剂，不含溶剂或酸。例如，CA 50 CRM 756用于日常清洁，RM 69用于工业地面。遵守剂量（使用加药装置时最大3%）。

如何清洁过滤器？

粗效过滤器位于污水箱内：取出并用流水冲洗。清水过滤器位于清水箱内：拧开盖子，取出过滤器并冲洗。还要清洁吸水电机保护网。

吸力不足怎么办？

检查污水箱是否已满（必要时排空）。清洁吸水胶条、吸水电机过滤网和吸水管。确保排污软管盖已关闭。将程控器调至普通或强力模式。

如何更换刷子？

对于盘刷（D型刷头）：抬起清洁刷头，踩下更换踏板，取下旧盘刷并嵌入新盘刷。对于滚刷（R型刷头）：按下更换按钮，旋转轴承盖，取出旧滚刷并插入新滚刷。

充电时间是多少？

完全充电约需10至15小时。设备自动停止充电。对于铅酸电池，建议每月进行一次均衡充电。

如何连接智能手机？

在智能手机上安装Machine Connect应用程序。扫描设备上的二维码。插入智能钥匙，然后同时按住'+'和'-'键3秒，直到蓝牙图标闪烁。按照应用程序的指示操作。

在哪里可以找到备件？

仅使用凯驰原装配件和零件。访问网站www.kaercher.com或联系您的经销商。零件编号在说明书中注明（例如红色盘刷 4.905-026.0）。

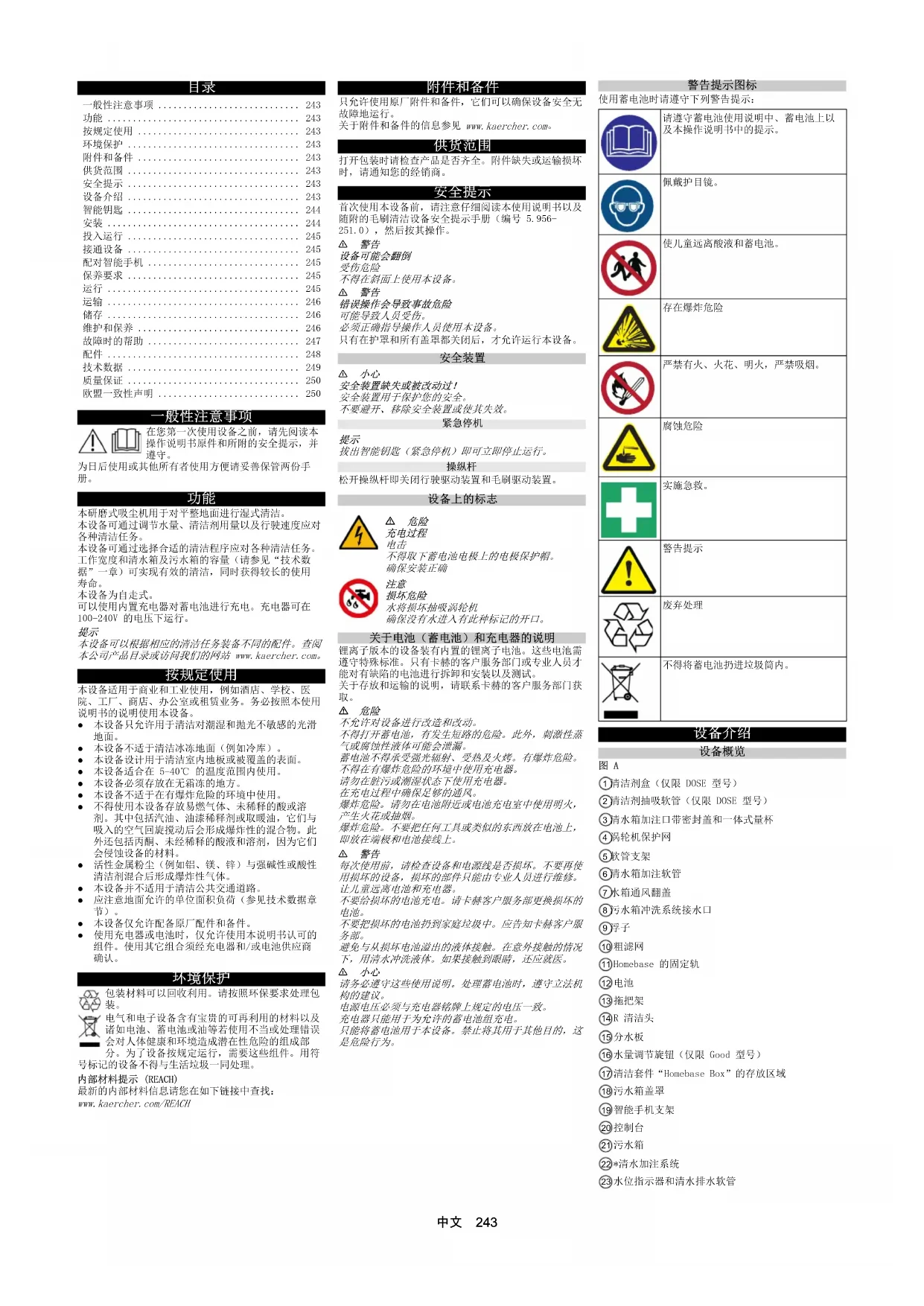

用户手册 B 50 W Bp Pack Kärcher

一般性注意事项	243
功能	243
按规定使用	243
环境保护	243
附件和备件	243
供货范围	243
安全提示	243
设备介绍	243
智能钥匙	244
安装	244
投入运行	245
接通设备	245
配对智能手机	245
保养要求	245
运行	245
运输	246
储存	246
维护和保养	246
故障时的帮助	247
配件	248
技术数据	249
质量保证	250
欧盟一致性声明	250

一般性注意事项

在您第一次使用设备之前，请先阅读本操作说明书原件和所附的安全提示，并遵守。

为日后使用或其他所有者使用方便请妥善保管两份手册。

功能

本研磨式吸尘机用于对平整地面进行湿式清洁。 本设各可通过调节水量、清洁剂用量以及行驶速度应对各种清洁任务。

本设备可通过选择合适的清洁程序应对各种清洁任务。工作宽度和清水箱及污水箱的容量（请参见“技术数据”）可实现有效的清洁，同时获得较长的使用寿命。

本设备为自走式。

可以使用内置充电器对蓄电池进行充电。充电器可在100-240V的电压下运行。

提示

本设备可以根据相应的清洁任务装备不同的配件。查阅本公司产品目录或访问我们的网站 www.kaercher.com。

按规定使用

本设备适用于商业和工业使用，例如酒店、学校、医院、工厂、商店、办公室或租赁业务。务必按照本使用说明书的说明使用本设备。

• 本设备只允许用于清洁对潮湿和抛光不敏感的光滑地面。
• 本设备不适于清洁冰冻地面（例如冷库）。
• 本设备设计用于清洁室内地板或被覆盖的表面。
• 本设备适合在 5 - 40^ C 的温度范围内使用。
• 本设备必须存放在无霜冻的地方
• 本设备不适于在有爆炸危险的环境中使用。
• 不得使用本设备存放易燃气体、未稀释的酸或溶剂。其中包括汽油、油漆稀释剂或取暖油，它们与吸入的空气回旋搅动后会形成爆炸性的混合物。此外还包括丙酮、未经稀释的酸液和溶剂，因为它们会侵蚀设备的材料。
• 活性金属粉尘（例如铝、镁、锌）与强碱性或酸性清洁剂混合后形成爆炸性气体。
• 本设备并不适用于清洁公共交通道路。
• 应注意地面允许的单位面积负荷（参见技术数据章节）。
• 本设备仅允许配备原厂配件和备件。
• 使用充电器或电池时，仅允许使用本说明书认可的组件。使用其它组合须经充电器和/或电池供应商确认。

环境保护

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、蓄电池或油等若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分。为了设备按规定运行，需要这些组件。用符

号标记的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见 www.kaercher.com

供货范围

打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

安全提示

首次使用本设备前，请注意仔细阅读本使用说明书以及随附的毛刷清洁设备安全提示手册（编号5.956-

251.0），然后按其操作。

警告

设备可能会翻倒

受伤危险

不得在斜面上使用本设备。

警告

错误操作会导致事故危险

可能导致人员受伤。

必须正确指导操作人员使用本设备。

只有在护罩和所有盖罩都关闭后，才允许运行本设备。

安全装置

△ 小心

安全装置缺失或被改动过！

安全装置用于保护您的安全。

不要避开、移除安全装置或使其失效，

紧急停机

提示

拔出智能钥匙（紧急停机）即可立即停止运行。

操纵杆

松开操纵杆即关闭行驶驱动装置和毛刷驱动装置。

设备上的标志

△ 危险

充电过程

史方

不得取下蓄电池电极上的电极保护帽。

确保安装正确

注意

损坏危险

水将损坏抽吸涡轮机

确保没有水进入有此种标记的开口。

关于电池（蓄电池）和充电器的说明

锂离子版本的设备装有内置的锂离子电池。这些电池需遵守特殊标准。只有卡赫的客户服务部门或专业人员才能对有缺陷的电池进行拆卸和安装以及测试。 关于存放和运输的说明，请联系卡赫的客户服务部门获取。

△ 危险

不允许对设备进行改造和改动。

不得打开蓄电池，有发生短路的危险。此外，刺激性蒸气或腐蚀性液体可能会泄漏。

蓄电池不得承受强光辐射、受热及火烤。有爆炸危险。不得在有爆炸危险的环境中使用充电器。

请勿在脏污或潮湿状态下使用充电器。

在充电过程中确保足够的通风。

爆炸危险。请勿在电池附近或电池充电室中使用明火，产生火花或抽烟。

爆炸危险。不要把任何工具或类似的东西放在电池上，即放在端极和电池接线上。

警告

每次使用前，请检查设备和电源线是否损坏，不要再使用损坏的设备，损坏的部件只能由专业人员进行维修。让儿童远离电池和充电器。

不要给损坏的电池充电。请卡赫客户服务部更换损坏的电池。

不要把损坏的电池扔到家庭垃圾中。应告知卡赫客户服务部。

避免与从损坏电池溢出的液体接触。在意外接触的情况下，用清水冲洗液体。如果接触到眼睛，还应就医。

△ 小心

请务必遵守这些使用说明。处理蓄电池时，遵守立法机构的建议。

电源电压必须与充电器铭牌上规定的电压一致。

充电器只能用于为允许的蓄电池组充电。

只能将蓄电池用于本设备，禁止将其用于其他目的，这是危险行为。

警告提示图标

使用蓄电池时请遵守下列警告提示：

请遵守蓄电池使用说明中、蓄电池上以及本操作说明书中的提示。

佩戴护目镜。

使儿童远离酸液和蓄电池。

存在爆炸危险

严禁有火、火花、明火，严禁吸烟。

腐蚀危险

实施急救。

警告提示

废弃处理

不得将蓄电池扔进垃圾筒内。

设备介绍

设备概览

图A

①清洁剂盒（仅限 DOSE 型号）

建议由用户操作或保养的设备部件用黄色标记。

控制台

图 B

①程序开关

②操纵杆

③* 水量按钮

④显示屏

⑤智能手机置放台

⑥智能手机支架

⑦速度按钮

⑧* 洗涤剂计量按钮

⑨按钮“+”

⑩按钮“-”

⑪智能钥匙

白色 - 操作人员

红色 - 服务技术人员

* 选配件

程序开关

图C

①

设备已关闭。

②省电模式

耗用较少资源（较小的毛刷转速、抽吸功率、清洁剂量和水量）对地面进行湿式清洁并吸净污水。

③正常模式

对地面进行湿式清洁并吸净污水。

④强化模式

对地面进行湿式清洁（增加清洁剂量和水量）并吸净污水。

吸水扒支架

当行驶通过狭窄空间或存放时，可将吸水扒拆卸，挂在设备的边缘。

图D

①吸水扒的存放（设备边缘）

②吸水扒

设备上的标志

充电器电源线

绑扎点

*拖把架

*加注清水

清水箱液位 25%

清水箱液位 50%

清水箱液位 100%

毛刷更换用踏板 (RD)

毛刷更换按钮 (BR)

调整毛刷倾斜度（仅限 D 51 清洁头）

污水排放

清水排放

取出粗大污染物容器

升 / 降清洁头

向前行驶

倒车行驶

智能钥匙

智能钥匙用于打开设备并启用某些设备功能。

- 黄色：操作人员

可以使用设备。可以更改通过智能手机 App 针对该钥匙许可的清洁程序的所有设置。

- 灰色：组长

可以使用设备。允许更改设备上可用的清洁程序的所有设置。

安装

设备卸载

1. 拧出运输锁紧装置上的螺栓。

图E

图F

①运输锁紧装置

1. 取下运输锁紧装置。

2. 将设备从托盘上向前拉。

安装吸水扒

1. 向上转动两个夹紧杆。

图G

①抽吸软管

②吸水扒悬挂装置

③吸水扒

④夹紧杆

1. 将吸水扒装入吸水扒悬挂装置中。

2. 向下转动两个夹紧杆。

安装毛刷

1. 仅限 BD 型号：投入运行之前安装盘刷（参见章节保养工作）。

提示

在 BR 型号设备上毛刷已安装。

1. 安装毛刷（参见章节 保养工作）。

蓄电池

推荐的电池

注意

损坏危险

只能用采用相同技术的电池替换原有电池。

不能用锂离子电池替换铅电池

不能用铅电池替换锂离子电池。

铅电池：

说明 订货号
套装 76 Ah - 免保养,24 V 2.815-099.0
套装 105 Ah - 免保养,24 V 2.815-100.0
套装 115Ah - 免保养,24 V 2.815-091.0
套装 80 Ah - 免保养,24 V 2.815-090.0

本设备需要使用 2 个电池。

锂离子电池：

说明 订货号
80 Ah, 25.6 V 6.654-154.0

本设备需要使用 1 个电池。

最大电池尺寸

长度 350
宽度 355
高度 290

装入电池并进行连接

提示

在配备锂离子电池的设备型号上，电池已安装和连接。

锂离子电池只能由客户服务部门安装或更换。

△ 危险

火灾和爆炸危险！

禁止在电池上放置工具或类似物件。有短路和爆炸风

险。

严禁吸烟和明火。

由于在充电过程中会排放高爆气体，因此电池充电的房间必须通风状况良好。

△ 小心

拆卸和安装电池

机器位置不稳定

拆卸和安装电池时，注意机器位置是否安稳。

注意

接错电极

电子控制设备损坏

连接电池时，注意确保电极正确。

注意

深度放电

损坏危险

运行设备前先给电池充电。

1. 将设备向前推约 2 米，使导向轮朝向后方。

2. 握住污水箱的凹槽把手，并在侧面将其向上翻转。

3. 将电池装入电池槽。

4. 连接电池：

a 插入间隔支架。

图 H

①间隔支架 340x40x10 (9.763-222.0)

②连接电缆

③电池

④80 Ah: 间隔支架 295x94x10 (5.642-034.0)

115 Ah: 间隔支架 295x94x23 (5.642-033.0)

⑤与电池的连接电缆（）

⑥与电池的连接电缆（+）

b 用连接电缆连接两个电池。

锂离子电池是以运输模式交付的，必须在设备投入使用前激活。

1. 给电池充电（参见“调试/给电池充电”），这将结束运输模式。

拆卸电池

△ 小心

拆卸和安装电池

机器位置不稳定

拆卸和安装电池时，注意机器位置是否安稳。

警告

翻倒的设备

人身伤害危险，损坏危险

只有当设备上装有一个清洁头时才能拆卸电池。

1. 将程序选择开关设置为“0”。

2. 拔出智能钥匙。

3. 清空污水箱。

4. 将设备向前推约 2 米，使导向轮朝向后方。

5. 握住污水箱的凹槽把手，并在侧面将其向上翻转。

6. 将电缆与电池负极断开。

7. 将剩余电缆与电池断开。

8. 如果是锂离子电池，还要拔出电池上的两个圆形插头。

9. 取出间隔支架。

10. 取出电池

11. 根据现行规定回收处理废旧电池。

投入运行

设置充电特性曲线

首次调试设备前、服务重置后或更换不同类型的电池时，必须设置充电特性曲线。

△ 危险

因意外启动设备导致的危险

受伤危险

对设备执行任何作业之前，请取下火花塞插头或断开电池极性。

注意

有电池损坏危险

错误的充电特性曲线会对电池的使用寿命和充电容量造成不利影响。

确保在机器中选择了与电池匹配的电池特性曲线。当前选择的电池特性曲线可以在充电时显示在显示屏上，或通过“设备状态”区域中的应用程序查看。

提示

仅允许山卡赫客户服务部设置充电特性曲线。

以下电池具有电池特性曲线：

• EXIDE GF12105V

• HOPPECKE TB115

• EXIDE GF12076V

• EXIDE FF12080W

• TROJAN 27TMY

• HOPPECKE TB80

• ZENITH L120185

提示

如果要使用其他电池，卡赫客户服务部可以创建客户专属电池特性曲线，客户必须为此提供相应的电池参数。

给电池充电

△ 危险

充电器的不当使用

屯击

注意遵守设备型号铭牌上的电源电压和保险装置。

仅在干燥且通风充分的环境中使用充电器。

内置充电器是电子控制的，适用于所有推荐的电池，可以自动结束充电过程。

提示

必须为每个内置电池类型设置相关的充电特性曲线。

充电时，显示屏上会显示已安装的电池。

平均充电时间约 10-15 小时。

在充电过程中不得使用设备。

提示

本设备配有一个深度放电保护装置，即如果在运行时达到了仍然允许的最低限度电量，则清洁刷电机和涡轮机关闭。

1. 将本设备直接驶至规定的充电位置，同时应避开斜坡。

2. 将连接电缆上的电源插头插入插座。

3. 充电至显示屏显示充满。

免保养型电池（湿式蓄电池）

△ 危险

因酸液泄漏而造成的腐蚀性灼伤危险！

仅在放电状态下，才向电池注水

处理电池酸液时，必须佩戴防护眼镜，并立即用清水冲洗可能溅到皮肤或衣服上的酸液。

注意

有电池损坏危险！

使用含有添加剂的水将使电池保修失效。

在给电池补充加水时，只能使用蒸馏水或去离子水（EN 50272-T3）。

不要使用任何第三方添加剂或改良剂。

1. 在充电过程结束前一个小时，添加蒸馏水。按照电池上的标记规定，注意遵守正确的酸液液位。 充电过程结束时所有的电池必须鼓冷风。

接通设备

1. 将一把智能钥匙插入控制台。

2. 将程序开关转到一个清洁程序。

显示屏上接连显示：

- 卡赫标志

- 距下次保养的小时数

- 电池状态和运行小时数

- 软件版本

- 运行显示

图1

①电池充电状态

②设置的水量（仅适用于带电动水阀的设备）

③设置的速度

④设置的洗涤剂量（仅适用于设备型号 DOSE）

设备准备就绪。

配对智能手机

与设备连接的智能手机上的 App "Machine Connect"

可用于执行扩展的设备功能。

- 设置清洁头的类型

- 设置最大运输速度

- 接通/断开 USB 端口

- 设置毛刷的惯性运行时间

- 设置抽吸装置的惯性运行时间

- 打开/关闭随速调节水量功能

- 管理黄色智能钥匙的权限

- 恢复出厂设置

提示

可用的功能取决于设备规格。

1. 用智能手机扫描设备上的二维码。

图J

①二维码

②Bluetooth® 标志

1. 在智能手机上安装并启动 App "Machine

Connect".

1. 将一把智能钥匙插入控制台。

2. 同时按下设备控制台上的“+”和“-”键，持续

3秒

提示

在配对过程中，控制台上的 Bluetooth® 标志会闪烁。

1. 按照智能手机上 App 的提示进行配对。

2. 这款 App 的功能在智能手机上有说明。

提示

智能手机与设备配对后，Bluetooth 标志持续亮起。

提示

移动电话可以连接到设备的 USB 端口，为蓄电池充电。

保养要求

运行一定时间后显示屏上显示执行各种保养作业的要

求：

要求 周期(小时)
清洁 抽吸过滤器 10
清洁 吸水扒 20
清洁 过滤水 50
检查 毛刷磨损 100
检查 吸水胶条 100

1. 进行显示的保养作业。

2. 按控制台上的任何按钮即可确认。

该要求被重置，并在经过保养周期后再次显示。

运行

△ 危险

运行中出现的情

受伤危险

出现危险时，必须松开操纵杆。

失去稳定性

受伤危险

只用一只脚踩踏用于提升 / 降低清洁头的踏板。另一只脚平稳地踩在地面上。

加注运行材料

加注清水

1. 打开清水箱密封盖。

2. 加注清水（最高 50^ C），至加注管接头下缘。

提示：加注时可以用软管支架固定住清水软管。

1. 关闭清水箱密封盖。

用加注软管加注清水

1. 从设备上拔下加注软管

2. 将加注软管的末端连接到水龙头。

3. 取下清水箱密封盖。

4. 打开进水口（水温最高 50^ C）。

5. 通过加注口观察清水箱液位。

6. 当液位达到加注管接头下边缘时关闭进水口。

7. 装上清水箱密封盖

8. 从水龙头上断开加注软管。

9. 将加注软管推入设备。

用灌装系统加注清水

1. 将水管连接到灌装系统的连接接头上（最高水温50℃）。

2. 打开进水口。

3. 对设备进行监控，清水箱装满时，自动注水系统会停止进水。

4. 关闭进水管。

5. 拆下水管。

关于清洁剂的提示

警告

不合适的清洁剂

健康危险，设备损坏

仅限使用推荐的清洁剂。如使使用其他清洁剂，则营运

方在运行安全性和事故危险上所承担的风险加大

仅限使用不含稀释剂、盐酸和氢氟酸成分的清洁剂。

遵守清洁剂上的安全提示。

提示

不要使用大量起泡的清洁剂。

推荐的清洁剂

适用范围 清洁剂
所有防水地板的保养清洁 CA 50 C	RM 756
保养清洁与护理组件 RM 746	RM 780
工业地板的保养清洁和彻底清洁 RM 69
光面地板的保养清洁 RM 755
精细陶瓷瓷砖的保养清洁和彻底清洁	RM 753
耐酸地板的保养清洁和彻底清洁 RM 751
清洁和消毒 RM 732
耐碱地板铺层的彻底清洁 RM 752
不耐碱地板的彻底清洁和除垢层 RM 754

用计量装置添加清洁剂

仅选配清洁剂盒的型号：

在到达清洁头的过程中通过计量装置将清洁剂添加到清水中。

1. 将清洁剂注入清洁剂箱。

提示

用计量装置最多可添加 3% 的清洁剂。如果剂量较高，则须将清洁剂添加到清水箱中。

注意

堵塞危险

如果将清洁剂添加到清水箱中，清洁剂可能会干结，并影响到计量装置的功能。

在清水箱中添加清洁剂后，应用清水冲洗设备：选择一个需用水的清洁程序，将水量设置为最高值，将清洁剂用量设置为 0。

不用计量装置添加清洁剂

1. 向清水箱添加清洁剂。

提示

加注开口的密封盖内部有刻度，可以用来测量清洁剂量。

设置清洁剂计量

在 DOSE 型号的设备上，清洁剂在进入清洁头的中途被添加到清水中。

可以为每个清洁程序单独设置清洁剂计量。

1. 将一把智能钥匙插入控制台

2. 用程序开关选择要设置的清洁程序。

3. 按下清洁剂计量按钮。

4. 用 “+” 和 “-” 键设置所需的清洁剂计量。

5. 等待 3 秒或按其他按钮应用该设置。

调节用水量

1. 根据地板面层的脏污程度来调节用水量。

提示

用少量水尝试进行第一次清洁。逐步提高用水量，直至达到所需的清洁效果。

提示

清水箱用空时，清洁头在没有液体供应的情况下继续工作。

手动水阀

带有手动水阀的设备在控制台右侧配备了一个用于计量水量的调节旋钮。

1. 将水量计量调节旋钮转至所需的数值。

提示

只有在降下清洁头和按下操纵杆时才激活毛刷冲洗。

电动水阀

带有电动水阀的设备在控制台上配备了一个用于计量水量的按钮。

可以为每个清洁程序单独设置水量计量。

1. 将一把智能钥匙插入控制台。

2. 用程序开关选择要设置的清洁程序。

3. 按下水量计量按钮。

4. 用 “+” 和 “-” 键设置所需的水量计量。

5. 等待 3 秒或按其他按钮应用该设置

提示

只有在降下清洁头和按下操纵杆时才激活毛刷冲洗。

设置吸水扒倾斜度

必须调节倾斜度，确保吸水扒的吸水胶条在整个长度上都均匀地压在地面上。

1. 将设备放置在无坡度的地面上。

2. 选择“抽吸”程序。

3. 将设备向前行驶 小段距离。

吸水扒被降下。

1. 读取水平仪。

图K

①螺栓

②螺母

③水平仪

1. 松开 M12 螺母，同时用开口扳手固定住 M 10 六角螺栓。

2. 调节螺栓，使水平仪的指针处于两个标线之间。

3. 拧紧 M12 螺母，同时用开口扳手固定住 M 10 六角螺栓。

4. 如果要检查新的设置，在抽吸运行模式下，降低吸水扒并将设备向前移动一小段距离，然后观察水平仪。必要时重复该调节过程。

调节高度

通过高度调节影响吸水胶条与地面接触时的弯曲度。

提示

基本设置：吸水扒上方3个垫片，下方3个垫片。地面不平整：吸水扒上方5个垫片，下方1个垫片。地面非常光滑：吸水扒上方1个垫片，下方5个垫片。

1. 拧下螺母。 图 L

①螺母

②垫片

③间隔滚轮与支架

1. 将所需数量的垫片放在吸水扒和间隔滚轮之间。

2. 将剩余的垫圈装在间隔滚轮上方。

3. 拧上螺母并拧紧

4. 在另一个间隔滚轮上重复该过程。

提示

将两个间隔滚滚轮设置为相同的高度。

调整毛刷的侧拉杆

（仅限 D 51 清洁头） 如果设备在清洁过程偏向一边，可以通过调整毛刷倾斜度来解决这个问题。

提示

更换毛刷/百洁垫之后，可能需要重新调整侧拉杆。

1. 调节毛刷倾斜旋钮，直到设备直线移动。

图M

①毛刷倾斜旋钮

接通设备

1. 采取坐姿。

2. 将钥匙开关调至“1”。

屏幕依次显示：

- 至下一次客服时间

- 操作面板软件版本

- 电池充电状态和工作小时数

行驶

提示

设备的构造使清洁头向右突出。这使得操作人员可以一月了然地接近边缘作业。

1. 插入智能钥匙。

2. 向上翻转降低吸水扒的操控杆。

3. 将清洁头升降踏板向下移动，并向右卡入。

4. 将程序开关设置为任意程序。

5. 设备行驶

a 将操纵杆向前压。

设备向前行驶。

b 将操纵杆向后压。

设备向后行驶。

提示

只有“操纵杆移动约5”时，设备才移动。

1. 松开操纵杆。

设备停下。

清洁

注意

损坏危险

如果长时间在一个位置使用设备，可能会损坏地面铺层。

请勿立即操作本设备。

1. 插入智能钥匙。

2. 将程序开关设置到所需的清洁程序。

3. 向下翻转降低吸水扒的操控杆

4. 向下按清洁头升降踏板，向左移动和向上抬起。

5. 将操纵杆向前压，驶过待清洁的表面。

提示

污水箱已满时，浮子关闭吸尘口，吸尘涡轮机转速加快。在这种情况下，应停止抽吸，移动设备，以排空污水箱。

结束运行

结束清洁

1. 将水量调节钮转至 “OFF”（不适用于 DOSE 规格）。

2. 松开操纵杆。

3. 将清洁头升降踏板向下压，并向右卡入。

4. 继续行驶一小段路程。

抽吸剩余用水。

1. 向上翻转降低吸水扒的操控杆。

排放污水

警告

环境污染！

因废水处理不当而造成环境污染。

遵守所在地废水处理规定。

1. 从支架上取出排放软管，然后将其降到相应的集水装置上方。

图 N

1. 压合或弯折计量装置。

2. 打开计量装置盖罩。

3. 排放污水。通过按压或弯折调节用水量。

4. 用清水冲洗污水箱。

污水箱冲洗系统

1. 从支架上取出污水排放软管，然后将其降到相应的集水装置上方。

2. 打开排放软管上计量装置的盖罩。

3. 打开污水箱盖罩。

4. 拔下冲洗系统的柔性密封盖。

5. 将进水软管连接到冲洗系统上。 图 0

①封盖

②水箱通风翻盖

③冲洗系统接水口

1. 盖上污水箱盖

2. 打开进水口，冲洗污水箱约 30 秒钟。

必要时重复冲洗过程 2-3 次。

1. 关闭进水口，将软管从设备上断开。

2. 将柔性密封盖重新安装到冲洗系统的进水口。

3. 盖上污水箱盖。压入水箱通风翻盖时，使之保持个打开的缝隙，以便污水箱能够干燥。

4. 将污水排水软管推到支架上，盖上计量装置盖罩。

从密封盖处排放清水

1. 打开清水箱密封盖。

2. 排干清水。

3. 清洁过滤器

4. 装上清水箱密封盖。

通过水位指示器排放淡水

1. 从支架上取出水位指示器软管，并将其向下翻转。

2. 重新装上软管。

清空粗大污染物容器

(仅限 R 清洁头)

1. 提起粗大污染物容器并将其拉出。

图 P

①粗大污染物容器

1. 清空粗大污染物容器，必要时进行清洁。

2. 重新装入粗大污染物容器

关闭设备

1. 将程序开关转至“0”位置。

2. 拔出智能钥匙。

3. 向下按压清洁头升降操纵杆，并向右卡入。

4. 向上翻转降低吸水扒的操控杆。

5. 防止设备滚动。

6. 盖上污水箱盖。压入水箱通风翻盖，使其卡入清水箱的凹槽，以便污水箱能够干燥。

7. 必要时给电池充电。

运输

△ 危险

斜坡行驶

受伤危险

在装载和卸载时，只可在不超过最大斜度的斜坡上运行

本设备（参见“技术数据”章节）。

慢速行驶

△ 小心

忽视重量

受伤与损坏危险

运输时请注意设备的重量。

只能在污物箱和清水箱排空的情况下装载设备。

只能在他人协助下或使用行驶驱动装置的情况下装载设备。

1. 将清洁头升降踏板向下压，并向右卡入。

2. 取出毛刷以避免损坏。

3. 从设备上拆下吸水扒

4. 用车辆运输时，根据现行准则用捆绑环固定设备以防滑动和倾翻。

图 Q

储存

△ 小心

忽视重量

受伤与损坏危险

存放时注意设备的重量。

注意

霜冻

冻住的水导致设备损坏

彻底排空设备中的水。

将设备保管在无霜冻的地方，

- 本设备只允许存放在室内。

- 长时间存放之前，要给电池完全充电。

- 在存放期间，每月至少要给电池完全充电一次。

维护和保养

△ 危险

意外启动的设备

受伤危险

将程序开关转到“0”位置。

进行所有工作之前，务必按下智能钥匙。

拔下充电器的电源插头。

- 排放和处理污水和清水。

安全检查/保养合同

可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

保养间隔

在每次运行之后

注意

不当清洁

损坏危险

不得用水喷射本设备。

不得使用腐蚀性清洁剂。

- 排放污水。

- 用污水箱冲洗系统清洁污水箱。

- 从污水箱中取出粗大污染物滤网并清洗。

- 检查涡轮机保护网，必要时将其拆下并清洁。

- 使用浸有中性洗涤用碱液的抹布擦拭设备外部。

- 仅 R 清洁头：取出粗大污染物容器并清空。

- 仅 R 清洁头：清洁分水条。

- 清洗吸水胶条，检查是否磨损，必要时进行更换。

- 清洗清洁头削刮胶条，检查是否磨损，必要时进行更换。

- 清洗毛刷，检查是否磨损，必要时进行更换。

- 盖上污水箱盖。压入水箱通风翻盖时，使之保持一个打开的缝隙，以便污水箱能够干燥。

- 给电池充电。

铅电池：

● 如果充电状态低于 50%，必须给电池连续完全充电。

● 如果充电状态高于 50%，只有当下次使用需要充足运行时间时，才能给电池充电。

锂离子电池：

- 必要时充电。

每月

- 清空并冲洗清水箱。

- 清洗清水过滤器。

- 清洁浮子。

- 对于暂时停用的带铅电池的设备：对电池进行平衡充电。

- 检查电池电极是否有氧化，必要时刷掉氧化层。注意确保连接电缆牢固。

- 清洁污水箱和罩盖之间的密封件，检查密封性，必要时更换。

- 仅 R 清洁头：清洁毛刷通道。

- 仅 R 清洁头：拔下清洁头上的分水板，并清洁水道。 - 如果使用非免保养型铅电池，则检查电池的酸液密

- 较长时间停机时，只有给电池完全充电后，才能存储设备。每月至少给电池完全充电一次。

每年一次

- 让客服进行规定的检修。

保养工作

清洗粗大污染物滤网

1. 打开污水箱盖罩。

图R

①粗大污染物滤网

1. 向上拉出租大污染物滤网。

2. 将粗大污染物滤网放到自来水下冲洗。

3. 将粗大污染物滤网装入污水箱中

清洁清水过滤器

1. 排干清水。

2. 拧下清水箱密封盖。

图S

①清水过滤器

②清水箱密封盖

1. 拔出清水过滤器并且用干净的水进行冲洗。

2. 安装清水过滤器。

3. 装上清水箱密封盖。

翻转或更换吸水胶条

吸水胶条用旧之后,必须翻转或更换吸水胶条。

可翻转吸水胶条3次,直到所有4个边缘均已磨损。

1.取下吸水扒。

2.拧出星形手柄。

图T

①星形手柄
②紧固带
③吸水扒内置件
④紧固封盖

1. 拉出吸水扒内置件。
2. 打开紧固封盖。
3. 拆下紧固带
4. 从内置件中松开吸水胶条。 图 U

①削刮胶条

②支撑胶条
③吸水扒内置件
④紧固带

1. 将翻转后的或新的吸水胶条按到吸水扒内置件的栓钉上。

2. 系上紧固带。

3. 将吸水扒的内置件推入上部件中。
4. 扩入星形手柄并拧紧。

更换盘刷

提示

刷毛长度达到10mm后，请更换盘刷。

1. 向下按压清洁头升降操纵杆，并向右卡入。
2. 向下按下毛刷更换踏板。
3. 将盘刷侧向从清洁头下方拉出。
4. 将新的盘刷放到清洁头下方，向上按压并且使其卡入。

更换刷辑

提示

当刷毛长度达到 10mm 时，请更换刷辊。

1. 向下按压清清头升降操纵杆，并向右卡入。
2. 按下毛刷更换按钮。 图 V

①毛刷更换按钮

②轴承盖

③刷辊

1. 将轴承盖向右翻转。
2. 拉出刷辊。
3. 将新的前刷犯置于轴承支架中。
4. 将新的后刷辊置于轴承支架中。
5. 回转轴承盖，并使其卡入。

清洁分水板

1. 向左压锁定杆，同时从清洁头拉开分水板。 图 W

①分水板
②锁定杆
2. 从清洁头取下分水板。
3. 清洁分水条。
4. 将分水条的左侧插入清洁头。
5. 将分水条向清洁头翻转，并卡入右侧。

動畫維護工作

故障时的帮助

△ 危险

意外启动的设备

受伤危险

在设备上进行所有工作之前，务必将程序开关转到“0”位置。

进行所有工作之前，务必拔下智能钥匙。

拔下充电器的电源插头。
- 排放和处理污水和清水。
- 对于借助本表格仍无法排除的故障，请致电客服。

显示屏不显示故障

故障 排除方法
设备无法启动 1. 插入智能钥匙。	2. 将程序开关设置为所需程序。3. 操作操纵杆。4. 检查电池,必要时充电。5. 检查电池电极是否已连接。
用水量不充足 1. 检查清水液位,必要时	加注清水箱。2. 增加用水量。a DOSE 规格:用控制台上的水量按钮设置用水量。b 其他规格:通过水量调节钮设置用水量。3. 清洗清水过滤器。4. R 清洁头:清洁分水条。5. 检查软管是否阻塞,必要时清洁。
抽吸功率过小 1. 将程序开关调至正常或	强力模式。2. 在 App 中将抽吸功率调整为“高”。3. 停止设备运行,排放污水。4. 检查污水排放软管上的盖罩是否已关闭。5. 清洁污水箱和旱盖之间的密封件,检查密封性,必要时更换。6. 检查涡轮机保护网是否有污物,必要时清洁。7. 清洁吸水扒上的吸水胶条,必要时翻转或更换。8. 检查抽吸软管是否阻塞,必要时清洁。9. 检查抽吸软管是否密封,必要时更换。10. 检查吸水扒的设置。11. 握住污水箱的凹槽把手,并在侧面将其向上翻转。a 检查抽吸涡轮机的密封件。b 检查吸气道的密封件。图 X1吸气道密封件2抽吸涡轮机密封件
清洁效果不理想 1. 调低速度。	2. 选择一个更强力的清洁程序。3. 检查毛刷是否磨损,必要时更换。4. 检查毛刷是否有污物,必要时清洁。5. 检查毛刷型号与清洁剂是否相配。6. 检查进水口。7. 增加用水量。8. 使用两步法:在第一道工序中,清洁而不抽吸,在第二道工序中,清洁同时抽吸。
抽吸涡轮机提速运行 1. 排放污水。	2. 清洁浮子。3. 检查细滤网,必要时清洁。4. 检查抽吸软管是否阻塞,必要时清洁。5. 检查吸水扒是否阻塞,必要时清除阻塞。
毛刷不转 1. 检查是否有异物卡住刷子,	必要时清除异物。2. 将程序开关设置为所需程序。3. 降下清洁头。
设备在清洁时抖动 1. 检查毛刷是否正确	安装。2. 使用软毛刷子3. 更新毛刷。
仅限 DOSE 规格:清洁剂计量功能失常 1.	检查清洁剂剂罐中的清洁剂液位。2. 增加清洁剂用量。3. 检查清洁剂软管与清洁剂箱的连接。4. 清洁清洁剂箱中的过滤器。5. 检查连接至清洁头的软管中的止回阀是否堵塞。6. 检查软管是否密封。7. 检查清洁剂泵的功能。
污水排放软管堵塞 1. 打开排放软管上计	装置的盖罩。2. 将抽吸软管从吸水扒上拉出并用手将其关闭。3. 将程序开关调至有抽吸功能的程序。将堵塞物从排水软管抽吸到污水箱中。

显示屏显示故障

故障 原因 排除方法
插入 KIK 没有插入智能钥匙。● 插入	智能钥匙。
错误 KIK 插入的智能钥匙没有授权执行所选的功能。● 使用另外的智能钥匙。		● 也许可以许可已使用的智能钥匙(视情况而定)。
无权限 插入的智能钥匙没有授权执行所选的功能。● 使用另外的智能钥匙。		● 也许可以许可已使用的智能钥匙(视情况而定)。
释放手柄开关! 接通设备时操作一个操纵杆。● 松开两个操纵杆。
蓄电池电量低 电池电量接近耗尽。设备的清洁功能会自动关闭。● 将设备开到充电站,给电池充电。
蓄电池电量耗尽 电池已空。清洁功能和行驶驱动装置被关闭。● 关闭设备,稍后重新打开。然后驶至充电站。如有必要,在关机状态下将其推到充电站。给蓄电池充电。
水流故障 电动水阀损坏。● 请联系客户服务部。
驱动电机过载 行走电机的电流消耗过高。● 检查行驶驱动装置是否有异物。		● 选择坡度较小的路径。● 关闭设备,稍后重新打开设备。
驱动电机堵转 行走电机堵转。● 检查行驶驱动装置是否有异物。		● 将驱动轮逐个顶起,检查其是否转动。

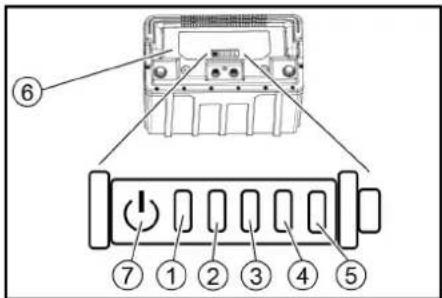

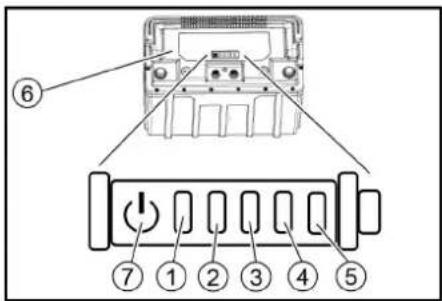

锂离子电池状态指示灯

①状态 LED
②显示 LED 1
③显示 LED 2
④显示 LED 3
⑤显示 LED 4
⑥电池
⑦按钮

1. 长按按钮 5 秒。
2. 没有LED亮起：给蓄电池充电。
3. 状态 LED 发绿光：所有 5 个 LED 一起显示电池充电状态。
4. 状态 LED 发红光：LED 指示灯显示故障。用户可以排除下表描述的故障。对于以上未描述的所有故障显示，请联系 KÄRCHER 客户服务部门。

(1)	(2)	(3)	(4)	(5)	原因	排除方法
红色	-	-	-	-	电池过热。	让电池冷却。
红色	-	-	-	绿色	电池管理系统过热。	让电池冷却。
红色	-	-	绿色	-	电池过冷,无法充电。	将设备放到较暖和的地方,等电池变热一些。
红色	-	-	绿色	绿色	充电期间的电流消耗过高。	拔出充电器电源插头。等待10秒钟。重新插入电源插头。如果再次显示故障,请更换充电器。
					设备的电流消耗过高。	关闭设备。如果接通后再次出现故障,请查找设备中存在的故障。
红色	-	绿色	-	绿色	短路。	检查所有的电池接头。
红色	-	绿色	绿色	-	放电时电池电压过低。	给蓄电池充电。
红色	-	绿色	绿色	绿色	充电时电池电压过高。	将电池放电至20%的剩余容量。然后给电池充电。
红色	绿色	-	-	绿色	电池电压过低。	给蓄电池充电。
红色	绿色	-	绿色	-	充电过程中出现故障。	拔出充电器电源插头。等待10秒钟。重新插入电源插头。如果再次显示故障,请更换充电器。
红色	绿色	-	绿色	绿色
红色	绿色	绿色	-	-	电池过冷,无法输出功率。	将设备放到较暖和的地方,等电池变热一些。
红色	绿色	绿色	绿色		功率输出故障。	关闭设备。如果故障持续存在,请联系客户服务部。

配件

清洁头配件，带刷辊
A: 包装单元，B: 设备所需数量

名称	零件编号	说明	A	B
刷辊,红色(中等,标准)	4.035-184.0	红色标准滚刷,用于保养清洁。	1	2
刷辊,白色(软质)	4.762-409.0	白色滚刷,用于清洁精致的地板铺层。	1	2
刷辊,橙色(高/低型)	4.762-410.0	橙色的高低结构滚刷,用于特别有效地清洁复合地板铺层。	1	2
刷辊,绿色(硬质)	4.762-411.0	绿色的研磨型滚刷,用于彻底清洁和清除顽固附着的污物。	1	2
刷辊、黑色(极硬)	4.762-412.0	黑色的特种研磨型滚刷,用于彻底清洁耐用的地板铺层,清除顽固附着的污物。	1	2
微纤维辊	4.114-010.0	清洁瓷砖的理想选择。超细纤维辊,用于可靠而温和地去除灰层。	1	2
底垫辊轴	4.762-415.0	铝制底垫辊轴,用作辊子底垫或超细纤维辊的底座。	1	2
辊子底垫,黄色(软质)	6.369-732.0	黄色的辊子底垫,用于清洁和抛光非复合型地板铺层。	20	40
辊子底垫,红色(中等)	6.369-734.0	红色的标准辊子底垫,用于对非复合型地板铺层进行保养清洁。	20	40
辊子底垫,绿色(硬质)	6.369-733.0	绿色的研磨型辊子底垫,用于彻底清洁和清除非复合型地板铺层上顽固附着的污物。	20	40

清洁头配件，带刷盘
A: 包装单元，B: 设备所需数量

名称 零件编号 说明 A B
	D 51 D 60 D	51 D 60
刷盘,原色(软毛)4.905-	027.0	4.905-016.0	自然色软盘刷用于清洁和抛光复合型地板铺层。1 1 2
刷盘,白色4.905	028.0	4.905015.0	白色软盘刷用于温和地清洁精致的地板铺层。1 1 2
刷盘,红色(中等,标配)4.905-	026.0	4.905-014.0	红色标准盘刷用于常规保养清洁。1 1 2
刷盘,黑色(硬毛)4.905-	029.0	4.905-017.0	黑色的高研磨型盘刷,用于彻底清洁耐用的地板铺层,清除顽固附着的污物。	1	1	2
精细型金刚石垫,绿色	6.371-240.0	6.371-233.0	绿色的精致型金刚石盘垫,用于抛光可抛光的地板铺层。可实现高光泽的表面,也可用于晶化过程。	5	1	2
粗糙型金刚石垫,白色	6.371-260.0	6.371-246.0	白色的粗糙型金刚石垫,用于硬地板铺层。去除小划痕,打造干净、均匀的哑光基层,以便用黄色的金刚石垫进一步处理。	5	1	2
中等金刚石垫,黄色6.371	261.0	6.371247.0	黄色的金刚石垫,用于准备和维护硬地板铺层。为了获得缎面效果,可以用绿色的金刚石垫继续抛光。	5	1	2
百洁垫驱动圆盘	4.762-593.0	4.762-445.0	使用三聚氰胺垫时需要,也可以用于普通百洁垫。百洁垫驱动圆盘带有非常多的细钢固定百洁垫。百洁垫以超强固定力附着在清洁头D51的百洁垫驱动圆盘上。	1	1	2

吸水扒配件

A: 包装单元，B: 设备所需数量

名称 零件编号 说明		A B
吸水胶条套件,Linatex	4.400-011.0	抗撕裂的吸水胶条套件 Linatex®,用于宽度为850毫米的抛物线形吸水扒。	对	一对
吸水胶条套件,PU	4.400-005.0	耐磨损防油型聚氨酯制吸水扒。	对	一对

技术数据

		D 51	D 60	R 55
概述
行驶速度(最大)	km/h	6	6	6
理论清洁面积效率	m2/h	3060	3600	3060
实际区域覆盖效率	m2/h	1380	1620	1490
污水箱容积	1.50	50	50
粗污染物容器容积	1-	-	3,5
清洁剂箱的容量(选配清洁剂盒)	1.3	3	3
清洁剂计量	% 0...3	0...3	0...3
水用量	1/min	0...2,5±0,2	0...2,6±0,2	0...2,6±0,2
尺寸
长度	mm	1375	1290	1284
不包括吸水扒的宽度	mm	542	542	542
高度	mm	1082	1082	1082
工作宽度	mm	510	600	550
包装尺寸长x宽x高	mm	1505x770x1271	1505x770x1271	1505x770x1271
轮胎
前轮宽度	mm	50	50	50
前轮直径	mm	200	200	200
后轮宽度	mm	28	28	28
后轮直径	mm	100	100	100
重量
允许的总重	kg	245	241	235
空载重量(运输重量)	kg	195	191	185
毛刷压紧力,最大	N (kg)	290 (29)	250 (25)	155 (15,5)
毛刷压紧压力,最大	N/m2(g/cm2)	3.2 (32)	2.5 (25)	6,3 (63)
设备性能
额定电压	V 24	21	24
额定电压,锂离子	V 25,6	25,6	25,6
电池容量	Ah (5 h)	76 / 80 / 105 / 115	76 / 80 / 105 / 115	76 / 80 / 105 / 115
电池容量,锂离子	Ah (5 h)	80	80	80
平均功率消耗	W 1300	1300	1350
驱动电机功率	W 130	130	130
抽吸涡轮机功率	W 250	250	250
清洁刷驱动装置功率	W 800	800	980
防护类型		TPX3	TPX3	TPX3
吸尘
抽吸功率,空气量	1/s	21	21	21
(最大)负压	kPa (mbar)	9.5 (95)	9.5 (95)	9.5 (95)
清洁刷
刷子直径	mm	510	600	96
毛刷长度	mm	-	-	550
刷子转速	1/min	140	150	965

	D 51	D 60	R 55
内置充电器
额定电压 V 100...240 100...240 100...240
频率 Hz 50 60 50 60 50 60
充电电流 A max 5 max 5 max 5
环境条件
允许的温度范围 °C 5...40 5...40 5...40
最高水温 °C 50 50 50
加注系统水压 MPa (bar) 1(10) 1(10) 1(10)
污水箱冲洗系统水压	MPa (bar) 1 (10) 1 (10) 1 (10)
相对空气湿度 % 20...90	20...90
斜坡
工作区域最大斜度	% 2	2	2
根据 EN 60335-2-72 标准测得的数值
手臂振动值	m/s^2	0,2	0,2
不确定度 K	m/s^2	0,2	0,2
声压级 L_pA 标准运行模式	dB(A)	65 65 65
不确定度 E_pA	dB(A)	2	2
声功率级 L_pA + 不确定度 K_pA 标准运行模式	dB(A)	81 81 81

保留技术更改的权利。

质量保证

我们的主管销售公司所发布的质量保证条件在每个国家均适用。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请先发票联系贵方经销商或就近联系获得授权的客户服务点。

(地址详见背面。)

欧盟一致性声明

我们在此声明，基于其设计和结构以及我们投入市场的款型，下述机器满足欧盟指令的相关基本安全健康要求。如果在没有与我方协商的情况下更改机器，本声明失效。

产品：洗地机

类型：1.533 xxx

相关的欧盟指令

签署人受董事会的委托并且全权处理相关事宜。

一般性提示	250
功能	250
按規定使用	250
環境保護	250
附件和備件	250
供貨範囲	250
安全提示	250
設備說明	251
智能鑰匙	252
安裝	252
投入運行	252
接通設備	252
配對手機	252
維護要求	252
運行	253
運輸	254
存放	254
保養和維護	254
故障排除說明	254
配件	256
技術資料	257
品質保證	258
歐盟符合性聲明	258

般性提示

在您第一次使用設備之前，請閱讀原版操作說明書與隨附的安全提示，並遵守之。

為日後使用或其他所有者使用方便，請妥善保管這兩本小冊子。

功能

木研磨式吸塵機用於對平整地面進行濕式清潔。

本設備可透過調節水量、清潔劑用量和行進速度因應各種清潔任務。

本設備可以透過選擇合適的清潔程序來因應各種清潔任務。

工作寬度以及清水箱和污水箱的容量（參見技術數據章節）可實現有效的清潔，同時獲得較長的使用壽命。本設備為自走式。

電池可以使用內建充電器充電。充電器可以在 100-240 V 的電壓下運作。

提示

本設備可以根據相應的洁潔任務裝備不同的附件。查閱本公司產品目錄或訪問我們的網站 www.kaercher.com。

按規定使用

本設備適用於商業和工業使用，例如酒店、學校、醫院、工廠、商店、辦公室或租賃業務。僅可根據本操作說明書中的說明使用本設備。

- 本設備只允許用於清潔對潮濕和拋光不敏感的光滑地面。

- 本設備不適於清潔冰凍地面（例如冷庫）。

- 本設備研發用於清潔室內地板或屋頂區域。

- 本設備適合在 5 - 40^ C 的溫度範圍內使用。

- 本設備必須存放在無霜凍的地方

- 本設備不適合在有爆炸危險的環境內使用。

- 不得使用本設備抽吸可燃氣體、未經稀釋的酸液或溶劑。其中包括汽油、油漆稀釋劑或燃料油，它們會在湍流作用下與抽吸空氣混合形成易爆混合氣。此外，還包括內期、未經稀釋的酸液和溶劑，因為它們會侵蝕設備中所使用的材料。

- 與強鹼性或酸性清潔劑結合使用時，反應性金屬粉塵（例如鋁、鎂、鋅）會形成爆炸性氣體。

• 本設備不適用於清潔公共道路。
• 請考量地板的允許表面載荷（參見技術數據章節）。
• 本設備只限配備原裝配件和備件。
• 使用充電器或電池時，僅可使用本操作說明書中所允許的組件。充電器和/或電池供應商必須負責任確認不同的組合。

環境保護

包裝材料可回收利用。請按照環保要求處理包裝。

電子和電氣設備包含有價值的可回收材料，通常還包含電池組、電池或油等元件或材料，如果處理或廢棄處置不當，它們可能會對人體健康和環境造成潛在危害。為了設備能正確的運作，需要

這些元件。用符號標記的設備不得與生活垃圾一同處理。

内部材料指示 (REACH)

有關成分的最新資訊，請查看網頁：www.kaerchor.de/REACH

附件和備件

只允許使用原廠附件和備件，以確保設備安全無故障地運行。

關於附件和備件的資訊請參見 www.kaercher.com,

供貨範圍

打開包裝時請檢查產品是否齊全。附件缺失或運輸損壞時，請通知您的經銷商。

安全提示

首次使用本設備前，請仔細閱讀本操作說明書以及隨附的刷盤洗地機安全提示手冊（編號 5.956-251.0），然後按其操作。

警告

設備可能翻傾

受傷危險

不得在傾斜的表面上使用本設備。

警告

操作錯誤可能導致事故風險

人員可能因而受傷。

操作人員必須充分接受過使用本設備的相關培訓。

只有在護罩和所有蓋罩都關閉後，才允許運行本設備。

安全装置

△ 小心

缺少或更換過的安全裝置！

安全配备是為了您的安全而存在。

請勿規避、移除或禁用安全裝置。

急停

提示

如需立即關機，請拔下（緊急停止）。

行驶桿

若鬆間行駛桿，行駛驅動器和刷具驅動器隨即關閉。

設備上的符號

△ 危險

充電過程

重

請勿從電池電極上取下任何保護電極帽。

請注意是否組裝正確

注意

損壞風險

水會損壞吸力涡輪機

確保沒有水進入以此標記的開口。

關於電池（蓄電池）和充電器的提示

鋰離子電池內建在鋰離子機型中。這些都受特殊標準的約束。故障電池的拆卸、安裝和測試只能由 Kärcher 客戶服務部或專業人員進行。

您可以從 Kärcher 客戶服務部獲取有關存放和運輸的提示。

△ 危險

不允許對設備進行改裝和更改。

切勿打開蓄電池，有短路的危險。此外，刺激性蒸氣或腐蝕性液體可能會逸出。

蓄電池不得承受強光輻射、受熱及火烤。有爆炸之虞。不得在有爆炸危險的環境中使用充電器。

請勿在餅汙或潮濕狀態下使用充电器。

確保充電過程中充分通風。

爆炸危險。切勿在電池附近或電池充電室內使用明火、產生火花或冒煙。

爆炸危險。請勿將任何工具或類似物品放在電池上，即端極和電池連接器上。

警告

每次使用前，請檢查設備和電源線是否損壞。停止繼續使用損壞的設備，僅可由合格人員修理損壞的部件。必須讓兒童遠離電池和充電器。

不要為損壞的電池允電。請由 Kärcher 客戶服務部更換損壞的電池。

請勿將損壞的電池丟入家用垃圾。通知 Kärcher 客戶服務部。

避免與損壞的電池所溢出的液體接觸。若不慎接觸，請用水沖洗掉液體。如果接觸到眼睛，也請諮詢醫生。

△ 小心

請務必遵守本操作說明書。處理電池時，遵守立法機構的建議。

電源電壓必須與設備型號銘牌上所示電壓一致。

只能使用本充電器為許可的電池組充電。

僅將蓄電池用於此設備。將其用於其他目的是禁止和危險的。

警告提示的圖示

使用電池時請遵守下列警告提示：

	請遵守電池使用說明中、電池上以及本操作說明書中的提示。
	佩戴護目鏡。
	讓兒童遠離酸液和電池。
	存在爆炸危險
	嚴禁有火、火花、明火,嚴禁吸煙。
	腐蝕危險
	實施急救。
	警告提示
	廢棄處理
	不得將電池扔進垃圾筒內。

設備說明

設備概覽

图 A

①清潔劑鍍（限 DOSE 機種）
②清潔劑吸管（限 DOSE 機種）
③配有封盔和内建量杯的清水箱注水口
④渦輪保護濾網

⑤软管支架

⑥清水加注管

⑦水箱通風擋板

⑧污水箱冲洗系统的水管连接處

⑨浮了

⑩粗滤網

⑪Homebase 支撑導軌

⑫電池

⑬拖把架

14R 清潔頭

⑮配水條

⑯水量控制旋钮（限 Good 機種）

⑰清潔套組 | Homebase Box | 的收納空間

⑱污水箱盖

⑲手機架

20操作台

②1污水箱

22* 清水加注系统

②3液位指示器和清水排放软管

②4用來將污水箱向上擺動的凹槽把手

25刷子更换按钮（R清潔頭）

26預掃集塵盒（R 清潔頭）

27清水箱

28铭牌

29 刮水座的夹桿

③0刮水座

③1 刮水座降桿

③2用於升高 / 降低清潔頭的踏板

33收納箱

③4抽吸软管

③5配備過濾器的清水箱封蓋

③6電源線掛鉤

③7带計量裝置的污水排放軟管

③8推桿

39行駛桿

40滚刷（R 清潔頭）

④1刷子更换踏板（D 清潔頭）

④2盤刷(D清潔頭)

43D 51 清潔頭

44刷子傾斜度旋鈕（D 51 清潔頭）

45USB 连接埠

46刮水座收納

470 60 清潔頭

* 選配，** 不屬於供貨範圍

顏色標示

由使用者操作或維護的設備組件以黃色標記。

操作台

图 B

①程序開關
②行驶桿
③*水量按钮
④顯示器
⑤手機置放台
⑥手機架
⑦速度按钮

⑧* 清潔劑用量按鈕

⑨按鈕「+」

⑩按钮「-」

⑪智能鑰匙

白色 - 操作人員 紅色 - 服務技術人員

* 述配

程序開闊

图 C

①

設備已關機。

②節能模式(ECO)

减少资源的使用（降低刷子速度、吸力、清潔劑和水量），以濕式清潔地板並用吸塵器吸走髒水。

③正常模式

以湿式清潔地板並吸走髒水。

④加强模式（INTENSIV）

湿式清潔地板（增加清潔劑和水的水量）並用吸塵器吸走賄水。

刮水座支架

行經狹窄空間或欲加以收存時，可拆下刮水座掛在設備邊緣。

圖D

① 刮水座收納（設備邊緣）

② 刮水座

設備上的符號

充電器電源線

綁紮點

*拖把架

加注清水

清水箱液位為 25%

清水箱液位為 50%

清水箱液位為 100%

刷子更换踏板 (BD)

刷子更换按钮 (BR)

排出污水

取出预掃集座盒

升 / 降清潔頭

向前行駛
向後行駛

智能鑰匙

智能鑰匙可用於接通設備以及開通某些設備功能。

- 黄：操作人員

本設備可以使用。所有透過手機 App 為此鑰匙開通的清潔程序設定都可以被更改。

- 灰色：領班人員

本設備可以使用。可更改設備清潔程序的所有設定。

安装

卸載設備

1. 旋下運輸鎖上的螺絲。

图E

图F

①運輸鎖

1. 拆下運輸銷

2. 將設備向前滑出托盤。

安装刮水座

1. 向上轉動兩個夾緊杆。

图 C

①抽吸软管

②刮水座悬挂装置

③ 刮水座

④夹紧杆

1. 將刮水座装入刮水座懸掛裝置中。

2. 向下轉動兩個夾緊杆。

安装毛刷

1. 限 BD 機種：調試前，安裝盤刷（參見章節 保修作業）。

提示

DR 機種裝有樹子

1. 安装刷子（参见章節 保養作業）。

電池

建議使用的電池

注意

損壞風險

電池只能更換為相同技術的電池。

鋁電池不得更換為鋰電池

鋰電池不得更換為鉛電池。

鉛電池：

說明 訂貨號
套件 76 Ah - 免維護,24 V 2.815-099.0
套件 105 Ah - 免維護,24 V 2.815-100.0
套件 115Ah - 免維護,24 V 2.815-091.0
套件 80 Ah - 免維護,24 V 2.815-090.0

本設備需要使用 2 個電池組。

鋰電池：

說明 訂貨號
80 Ah, 25.6 V 6.654-454.0

本設備需要使用 1 個電池組。

最大電池尺寸

長度 350
寬度 355
高度 290

放入電池並連接

提示

如為帶有鋰電池的設備型號，電池為內建並接妥。鋰電池只能由客服安裝或更換。

△ 危險

火災和爆炸危險！

禁止在電池上放置工具或類似物件。有短路和爆炸風險。

嚴禁吸煙和明火。

由於在充電過程中會排放高爆氣體，因此電池充電的房間必須通風狀況良好。

△ 小心

拆卸和安装電池

機器位置不穩定

拆卸和安裝電池時，注意機器位置是否安穩。

注意

接錯電極

電子控制設備損壞

連接電池時，注意確保電極正確。

注意

深度放電

損壞危險

運行設備前先給電池充電。

1. 將設備向前推約 2 m，使轉向輪朝向後方。

2. 握住污水箱的凹槽把手并将其向上擺動到邊。

3. 將電池裝入槽裡。

4. 连接雷池：

a.装入垫片。

圖 II

①垫片 340x40x10 (9.763 222.0)

②连接電線

③電池

④80 Ah: 垫片 295x94x10 (5.642-034.0)

115 Ah: 垫片 295x94x23 (5.642-033.0)

⑤電池連接線（-）

⑥電池連接線 (+)

b 用连接電纜連接兩個電池。

c 將連接線夾緊在尚未接線的電池電極（-）和（）

上。

1. 向下翻转污水箱。

啟用鋰電池

鋰電池以運送方式交付，必須在使用設備前啟用。

1. 為電池充電（參見「啟動／電池充電」），這將結

束運輸模式。

拆卸電池

△ 小心

拆卸和安装電池

機器位置不穩

拆卸和安裝電池時，注意機器位置是否安穩。

警告

設備翻傾

受傷危險，損壞風險

僅當清潔頭連接到設備時，才可取出電池。

1. 將程序開關調至「0」。

2. 拔出智能鑰匙。

3. 清空污水箱

4. 將設備向前推約 2 m，使轉向輪朝向後方。

5. 握住污水箱的凹槽把手並將其向上擺動到一邊。

6. 將電纜與電池負極斷開。

7. 將剩餘電纜與電池斷開。

8. 使用鋰電池時，還要拔下電池上的兩個圓形插頭。

9. 拆下垫片。

10. 取出電池。

11. 根據現行規定回收處理廢舊電池。

投入運行

設定充電曲線

首次使用設備前、服務重置後或更換不同類型的電池

時，必須設定充電曲線。

△ 危險

設備意外啟動的危險

受傷危險

在對設備進行任何操作之前，請取下火花塞連接器或斷開電池連接。

注意

電池損壞風險

不正確的充電曲線會影響電池的使用壽命和充電能力。請確保在機器中選擇了與電池相符的電池特性曲線。

在充電期間，可在顯示器上或透過應用程式的「設備狀態」區域查看目前選擇的電池特性曲線。

提示

僅可由 Kärcher 服務部門設定充電曲線。

電池特性曲線適用於以下電池：

• EXIDE GF12105V

• HOPPECKE TB115

• EXIDE GF12076V

• EXIDE FF12080W

• TROJAN 27TM

• HOPPECKE TB80

• ZENITH L120185

提示

為了能夠使用其他電池，Kärcher 服務部門可以建立自訂電池特性，為此必須提供適當的電池參數。

給電池充電

△ 危險

充電器使用不當

電學

注意遵守設備型號銘牌上的電源電壓和保險裝置。

僅在乾燥且通風充分的環境中使用充電器。

內建充電器為電控式，適用於所有推薦的電池，它會自動結束充電過程。

提示

必須為每個安裝的電池類型設定對應的充電曲線。

充電時顯示器上會顯示內建電池。

平均充電時間約 10-15 小時

在充電過程中不得使用該設備。

提示

本設備配有一個深度放電保護裝置，即運行時如果達到了仍然允許的最低限度電量，則清潔刷電機和渦輪機關閉。

1. 將本設備直接行駛至充電位置，同時應避開斜坡。

2. 將連接線上的電源插頭插入插座。

3. 充電直到顯示器顯示充滿電

免維護電池（濕式蓄電池）

△ 危險

酸液逸出有化学灼傷危險！

僅在電池放電時為電池注水。

處理電池酸液時，請佩戴護目鏡並立即用水沖洗噴濺到皮膚或衣服上的酸液。

注意

電池損壞風險！

使用含有添加剂的水会使電池保固失效。

在給電池補充加水時，只能使用蒸餾水或去離子水（EN 50272-T3）。

請勿使用任何第三方添加劑或改進劑。

1. 在充電過程結束前一個小時，添加蒸餾水。按照電

池上的標記規定，注意遵守正確的酸液液位。

充電過程結束時所有的電池必須鼓冷風。

接通設備

1. 將智能鑰匙插入操作台。

2. 將程序開關轉到清潔程序。

顯示器將依次顯示以下內容：

- 凱馳標誌

- 下一次保養時間（以小時為單位）

- 電池電量和工作時間

- 軟體版本

- 電源指示燈

圖 1

①電池電量

②設定水量（僅適用於配備電動水閥的設備）

③股定速度

④已設定的清潔劑用量（僅適用於 DOSE 機種）

設備準備就緒。

配對手機

透過已連線至設備的手機上的 App | Machine

Connect|，可以執行進階的設備功能：

- 設定清潔頭類型

- 設定最大傳輸速度

- 關閉 / 開啟 USB 連接埠

- 設定刷子的後續運作時間。

- 設定抽吸功能的後續運作時間

- 啟動 / 關閉取決於速度的水量

- 管理黄色智能鑰匙的權限

- 恢復出廠設定

提示

可能的功能取決於設備機型。

1. 使用手機掃描設備上的 QR Code。

圖 J

1 QR Code

②蓝牙® 符號

1. 在手機上安裝並啟動「Machine Connect」App。

2. 將智能鑰匙插入操作台。

3. 同時按住設備操作台上的「+」和「-」按鈕3秒

鐘。

提示

在配對過程中，操作台上的 Bluetooth® 符號將閃爍。

1. 按照手機上 App 的說明進行配對。

2. 手機將說明 App 功能。

提示

當手機與設備配對時，蓝牙符號會持續亮起。

提示

行動電話可連接到設備的 USB 連接埠為蓄電池充電。

維護要求

經過一定的操作時間後，顯示器會提示您執行各項維護活動：

要求 間隔(小時)
清潔 抽吸裝置通滤器 10
清潔 刮水座	20
清潔 水 通滤器	50
檢查 刷子磨損	100
檢查 吸條	100

1. 執行指示的維護活動。

2. 按下操作台上的任意按钮进行確認。

間隔到期後提示將重置並重新出現。

運行

△ 危險

運行中的危險情況

受傷危險

發生危險狀況時，請鬆開行駛桿。

失去穩定性

受傷危険

僅以單腳操作清潔頃的升高／降低踏板。另一隻腳則平穩地放在地上。

加注運行材料

加注清水

1. 打開清水箱密封蓋。

2. 加注清水（最高 50^ C），至加注口斗下缘。 提示：加注时可以用软管架夹紧清水软管。

3. 開閉清水箱密封蓋。

使用加注管加注清水

1. 將如注管從設備中拉出。

2. 將加注管的末端连接到水龍頭。

3. 取下清水箱密封盖。

4. 打開供水（最高水溫 50 ℃）。

5. 透過注水口檢查清水箱的水位。

6. 當水位達到加注口底部時關閉供水。

7. 装上清水箱密封盖

8. 從水龍頭上拔掉加注管。

9. 將加注管推入設備

使用加注系统加注清水

1. 將水管连接到加注系统的连接件（最高水温 50 ℃）。

2. 打開供水。

3. 監控設備，當清水箱裝滿時，自動給水系統會中斷供水。

4. 開閉進水。

5. 拆下水管。

關於清潔劑的提示

警告

不合速的清潔劑

健康危險，設備損壞

僅限使用推薦的清潔劑。如果使用其他清潔劑，則營運方在運行安全性和事故危險上所承擔的風險加大。

僅限使用不含稀释劑、壓酸和氫氟酸成分的清潔劑。遵守清潔劑上的安全提示。

提示

不要使用大量起泡的清潔劑。

推薦的清潔劑

適用範圍 清潔劑
所有耐水地面的日常清潔 大約 50 C	RM 756
使用護理組件進行日常清潔 RM 746	RM 780
工業地面的日常洁潔和徹底洁潔 RM	69
光亮地面的日常清潔 RM 755
精陶瓷網的日常清潔和徹底清潔 RM	753
耐酸地面的日常清潔和徹底清潔 RM	751
清潔和消毒 RM 732
所有耐鹼地板的徹底清潔 RM 752
鹹敏性地板的徹底清潔和去膜 RM 751

使用計量裝置添加清潔劑

限 DOSE 機種：

清洗劑會經由計量裝置計量，在通往清潔頭的途中被添加至清水中。

將清潔劑注入清潔劑罐中。

提示

計量裝置最多可添加 3% 的清潔劑。如果用量較高，則必須在清水箱中加入清潔劑。

注意

堵塞風險

若在清水箱中加入清潔劑，清潔劑會變乾並下擾計量裝置的功能。

將清潔劑加入清水箱後，用清水沖洗設備：選擇加水清洗程序，將水量設定為最高值，將清潔劑用量設定為0。

不使用計量裝置添加清潔劑

1. 向清水箱添加清潔劑。

提示

加注口蓋內側有刻度，可用於測量清潔劑的用量。

設定清潔劑用量

若為 DOSE 機種，清潔劑會在通往清潔頭的途中被添加至清水中。

可以為每個清潔程序單獨設定清潔劑用量。

1. 將智能鑰匙插入操作台

2. 使用程序開關選擇要設定的清潔程序。

3. 按下清潔劑用量按鈕。

4. 使用「+」和「-」按钮设定所需的清潔劑用量。

5. 如要接受設定，請等待 3 秒鐘或按其他按钮。

調節用水量

1. 根據地板的解汗程度，透過調節鈕來調節用水量。

提示

用少量水嘗試進行第一次清潔。逐步增加用水量，直至達到所需的清潔效果。

提示

清水箱用空時，清潔頭在沒有液體供應的情況下繼續工作。

手動水閥

配備手動水閥的設備在操作台的右側配有水量控制旋鈕。

1. 將水量控制旋钮轉到所需的值。

提示

刷子灑洗灌溉僅在清潔頭降低且行駛桿啟動時才有效。

電動水閥

配備電動水閥的設備在操作台上配有水量按鈕。

可以為每個清潔程序單獨設定水量。

1. 將智能鑰匙插入操作台。

2. 使用程序開關選擇要設定的清潔程序。

3. 按下水量按钮。

4. 使用「+」和「-」按钮設定所需的水量。

5. 如要接受設定，請等待 3 秒鐘或按其他按鈕。

提示

刷子灑洗灌溉僅在清潔頭降低且行駛桿啟動時才有效。

設定刮水座的傾斜度

必須設定傾斜度，確保刮水座的刮水條在整個長度上都均勻地壓在地面上。

1. 將設備放置在無坡度的地面上。

2. 選擇「抽吸」程序

3. 將設備向前行駛一小段距離。

刮水座随即降低。

1. 讀取水平儀。

圖K

①螺栓

②螺母

③水平儀

1. 燃開 M 12 蝶母，同時用扳手固定 M 10 六角扳手螺母。

2. 調節螺栓，使水平儀的指針處於兩個標線之間。

3. 擑紧 M 12 螺母。同時用扳手固定 M 10 六角扳手螺母。

4. 如需檢查新設定，請在吸除模式下，將設備向前行駛一小段距離，降低刮水座並觀察水平儀。必要時重複該調節過程。

調節高度

透過高度調節影響刮水條與地面接觸時的彎曲度。

提示

基本設定：刮水座上方3個墊片，下方3個墊片。

地面不平整：刮水座上方5個墊片，下方1個墊片。

地面非常光滑：刮水座上方1個墊片，下方5個墊片。

1. 旋下螺母。

圖1.

①螺母

②垫片

③間隔滾輪與支架

1. 將所需數量的熱片放在刮水座和間隔滾輪之間。

2. 將剩餘的墊片裝在間隔滾輪上方。

3. 撑上螺母並搾緊。

4. 在另一個間隔滾輪上重複該過程。

提示

將兩個間隔滾輪設定為相同的高度。

調整刷子的側拉力

(僅限 D 51 清潔頭)

如果設備在清潔過程中往某側移動，此可透過調整刷子的傾斜度解決。

提示

更換刷子 / 熟後，可能需要重新調整側拉力。

1. 調整刷子傾斜度旋鈕，直到設備直線行駛。

圖M

①刷子倾斜度旋钮

接通設備

1. 採取坐姿。

2. 將鑰匙開闢調至「1」。

螢幕依次顯示：

- 至下一次客服的時間

- 軟體版本，操作面板

- 電池的充電狀態和工作小時數

行駛

提示

本設備因結構之故使得清潔頭向右凸出。此可讓邊緣的

工作視野更為清晰。

1. 插入智能論匙

2. 将刮水座降桿向上翻。

3. 向下移動清潔頭的升高 / 降低踏板並將其鎖定在右側。

4. 將程序開關設定為任何程序。

5. 行驶設備

a 向前按壓行駕桿。

設備向前行駛

b 向後按壓行駛桿。

設備向後行駛。

提示

只有當行駛桿移動約 5° 时，設備才會移動。

1. 鬆開行駛桿。

設備停止。

清潔

注意

損壞風險

如果設備在某處操作時間過長，可能會損壞地板。

不得在同一處運行本設備。

1. 插入智能鑰匙。

2. 將程序開關設定到所需的清潔程序。

3. 將刮水座降桿向下翻。

4. 向下踩清潔頭的升高 / 降低踏板，將其向左移動並使其上升。

5. 向前推動行驶桿並駛往要消潔的區域。

提示

污水箱已滿時，浮子會封住吸入口而抽吸渦輪機轉速加快。在這種情況下，請關閉抽吸裝置，駕駛設備，以排空污水箱。

結束運行

結束清潔

1. 將水量控制旋鈕轉到「OFF」（不適用於 DOSE 機型）。

2. 鬆開行駛桿。

3. 向下踩清潔頭的升高 / 降低踏板並將其鎖定在右侧。

4. 繼續行駛一小段路程。

抽吸剩餘用水。

1. 將刮水座降桿向上翻。

排放污水

警告

环境污染！

污水處理不當可能造成環境污染。

遵守所在地废水處理規定

從支架上取出排放軟管，然後將其降到相應的集水裝置上方。

圖 N

1. 壓合或弯折計量裝置。

2. 打開計量裝置蓋罩。

3. 排放污水。透過按壓或彎折調節用水量。

4. 用清水冲洗污水箱

污水箱冲洗系统

1. 從支架取下污水排放软管，然後將其降到對應的集水裝置上方。

2. 打開排放軟管上的計量裝置蓋單。

3. 打閉污水箱蓋。

4. 將彈性密封蓋從沖洗系統中拔出。

5. 將水管连接到冲洗系统。

图 0

①密封盖

②水箱通風挡板

③冲洗系统的水管连接處

1. 關上污水箱蓋。

2. 打開供水並沖洗污水箱約 30 秒。

如有必要，重视冲洗過程2-3次。

1. 關閉供水並斷開軟管與設備的連接。

2. 將彈性密封蓋重新連接到沖洗系統的進水口。

3. 關上污水箱蓋。壓下水箱通風蓋板，使縫隙保持打開以乾燥污水箱。

4. 將污水排放款管壓入支架並關上計量裝置蓋罩。

在密封蓋處排出清水

1. 打開清水箱密封蓋。

2. 排出清水。

3. 清潔過濾器

4. 装上清水箱密封盖。

透過液位指示器排放清水

1. 將液位指示器软管從支架中取出並向下翻轉。
2. 重新装上软管。

清空預掃集塵盒

(僅適用於 R 清潔頭)

1. 提起預掃集塵盒並將其拉出。 圖 P

①預掃集塵盒

1. 清空預掃集塵盒並在必要時進行清潔。

2. 重新装入預掃集塵盒。

關閉設備

1. 將程序問關轉到「0」位置。

2. 拔出智能鑰匙。

3. 向下按壓清潔頭的升高 / 降低桿並將其鎖定在右側。

4. 將刮水座降桿向上翻。

5. 確保設備不會滾動

6. 開上污水箱蓋。壓下水箱通風蓋板，使其卡入清水箱的凹槽以乾燥污水箱。

7. 必要時給電池充電。

運輸

△ 危險

斜坡行驶

受傷危險

在裝載和卸載時，僅可在不超過最大斜度的斜坡上運行本設備（參見「技術數據」章節）。

慢速行驶。

△ 小心

忽视重量

受傷與損壞風險

運輸時請注意設備的重量。

設備僅能裝載空的污水箱和清水箱。

只能在他人協助下或使用行駛驅動裝置的情況下裝載設備。

1. 向下踩清潔頭的升高 / 降低踏板並將其鎖定在右側。

2. 取下刷子以避免損壞。

3. 從設備上拆下刮水座。

4. 用車輛運輸時，根據現行準則用拖綁環固定設備以防滑動和傾翻。

囧 Q

存放

△ 小心

忽视重量

受傷與損壞風險

存放時注意設備的重量。

注意

精凍

凍住的水導致設備損壞

微底排空設備中的水。

將設備保管在無霜凍的地方。

- 本設備只能存放在室內。

- 長時間存放之前，要給電池完全充電。

- 在存放期間，每月至少要給電池完全充電一次。

保養和維護

△ 危险

意外啟動設備

受傷危險

請將程序閱關轉到「0」位置。

在設備上進行任何操作之前，請移除智能鑰匙。

拔下充電器的電源插頭。

- 排放和處理污水和清水。

安全檢查/保養合同

可以與您的經銷商協定定期的安全檢查或簽訂保養合同。請與我們協商。

保養週期

在每次運行之後

注意

不當清潔

損壞危險

不得用水噴射本設備。

不得使用腐蚀性清潔劑。

- 排放污水。

- 使用污水箱冲洗系统清潔污水箱

- 從污水箱中取出粗滤網並進行清潔。

- 檢查渦輪保護濾網，必要時取下並清潔。

- 使用浸有中性洗涤用碱液的抹布擦拭設備外部。

- 僅 R 清潔頭：取出並清空預提集塵盒。

- 僅 R 清潔頭：清潔配水條

- 清潔刮水條，檢查是否磨损，必要時進行更換。

- 清潔清潔頭上的刮唇，檢查是否磨损，必要時更換。

- 消潔刷具，檢查是否磨損，必要時進行更換。

- 開上污水箱蓋。壓下水箱通風蓋板，使縫隙保持打開以乾燥污水箱。

給電池充電。

鉛電池：

- 如果充電狀態低於 50%，必須給電池連續完全充電。

● 如果充電狀態高於 50%，只有當下次使用需要充足運行時間時，才能給電池充電。

鋰電池：

- 必要時充電。

每月

- 清空並沖洗清水箱。

- 清洗清水過濾器。

- 消潔浮了

● 帶有鉛電池的設備臨時關閉的情況：進行電池的均衡充電。

- 檢查電池電極是否有氧化，必要時刷掉氧化層。注意確保連接電纜牢固。

- 清潔污水箱和罩蓋之間的密封件，檢查密封性，必要時更換。

- 僅 R 清潔頭：清潔刷子通道。

- 僅 R 清潔頭：拔下清潔頭上的配水條，清洗水道。

- 如果使用非免維護鉛酸電池，則檢查電池的酸液密度。

- 較長時間停機時，只有給電池完全充電後，才能存放設備。每月至少給電池完全充電一次。

每年

● 議客服安排進行規定的檢修。

保養作業

清洗粗滤網

1. 打開污水箱蓋罩。

圖 R

①粗滤網

1. 向上拉出粗滤网。

2. 將粗滤網放到白來水下沖洗。

3. 將粗滤網裝入污水箱中。

清洗清水過濾器

1. 排出清水。

2. 撑下清水箱密封盖。

圖 S

①清水過濾器

②清水箱密封盖

1. 拔出清水过滤器并且用乾淨的水進行沖洗。

2. 安装清水过滤器。

3. 装上清水箱密封盖。

翻轉或更換刮水條

刮水條磨損之後，必須翻轉或更換刮水條。

刮水條可以翻轉3次，直到4個邊緣全都磨損。

1. 取下刮水座。

2. 撑出星形手柄。

圖 T

①星形于柄

② 緊固帶

③ 刮水座内置件

④紧固封蓋

1. 拉出刮水座内置件。

2. 打開緊固封蓋。

3. 取下紧同带

4. 從内置件中鬆開刮水條。

圖 U

①刮唇

②支撑唇

③ 刮水座内置件

④紧固带

1. 將翻轉後的或新的刮水條按到刮水座內置件的栓釘上。

2. 系上紧固带。

3. 將刮水座的内置件推入上部件中。

4. 撑入星形手柄並擰緊

更换盘刷

刷毛長度達到 10mm 後，請更換無刷。

1. 向下按壓清潔頭的升高 / 降低桿並將其鎖定在右側。

2. 踩下刷子更换踏板

3. 將盤刷側向從清潔頭下方拉出。

4. 將新的盤刷放到清洗頭下方，向上按壓並且使其卡入。

更换滚刷

提示

刷毛长度达到 10 mm 後，請更換滾刷。

1. 向下按壓清潔頭的升高 / 降低桿並將其鎖定在右側。

2. 按下刷子更换按钮。

圖 V

①刷子更换按钮

②轴承盖

③滚刷

1. 向右翻轉軸承蓋。

2. 拉山滚刷

3. 將新的前滚刷放置在轴承點。

4. 將新的後滾刷放置在軸承點。

5. 翻轉軸承蓋並將其卡入到位。

清潔配水條

1. 向左按壓鎖定桿，同時將配水條拉離清潔頭。 圖 W

①配水條

②鎖定桿

1. 從清潔頭上拆下配水條。

2. 清潔配水條

3. 將條帶的左側裝入清潔頭。

4. 朝清潔頭旋轉配水條並將其卡入右側。

动画维护工作

故障排除說明

△ 危險

意外啟動設備

受傷危險

在對設備進行任何操作之前，請將程序開關設定為「0」。

在設備上進行任何操作之前，請移除智能鑰匙。拔下充電器的電源插頭。

- 排放和處理污水和清水。

- 對於借助本表格仍無法排除的故障，請致電客服。

顯示器上無顯示的故障

故障 排除方法
設備無法啟動 1. 插入智能鑰匙。	2. 將程序開關設定到所需程序。3. 操作行駛桿。4. 檢查電池,必要時充電。5. 檢查電池電極是否已連接。
用水量不充足 1. 檢查清水液位,必要時加注清水箱。2. 增加水量。a DOSE 機型:使用操作台上的水量按鈕調整水量。b 其他機型:透過用水量調節鈕設定用水量。3. 清洗清水過濾器。4. R 清潔頭:清潔加水條。5. 檢查軟管是否阻塞,必要時清潔。
抽吸功率過小 1. 將程序開關設定為一般模式(NORMAL)或加強模式(INTENSIV)。2. 在 App 中將抽吸功率設定為 HIGH(高)。3. 停止設備運行,排放污水。4. 檢查污水排放軟管上的監罩是否已關閉。5. 清潔污水箱和旱蓋之間的密封件,檢查密封性,必要時更換。6. 檢查漏輪保護濾網是否有汙物,必要時清潔。7. 清潔刮水座上的刮水條,必要時翻轉或更換。8. 檢查抽吸軟管是否阻塞,必要時清潔。9. 檢查抽吸軟管是否密封,必要時更換。10. 檢查刮水座的調整狀況。11. 握住污水箱的凹槽把手並将其向上拖動到一邊。a 檢查抽吸漏輪機上的密封件。b 檢查抽吸管道上的密封件。圖 X1抽吸管道密封件2抽吸漏輪機密封件
清潔效果不理想 1. 調低速度。	2. 選擇更加强的清潔程序。3. 檢查刷子是否有磨损,必要時更換。4. 檢查刷子是否有汙物,必要時清潔。5. 檢查刷子型號和清潔劑是否合適。6. 檢查供水。7. 增加水量。8. 使用兩步法:第一遍清潔,不使用抽吸功能,第二遍清潔,使用抽吸功能。
抽吸漏輪機提速運行 1. 排放污水。	2. 清潔浮子。3. 檢查細濾鋼,必要時清潔。4. 檢查抽吸軟管是否阻塞,必要時清潔。5. 檢查刮水座是否阻塞,必要時清除阻塞。
刷子不旋轉 1. 檢查是否有異物卡住刷子,必要時清除異物。2. 將程序開關設定到所需程序。3. 降低清潔頭。
設備在清潔時抖動 1. 檢查刷子安裝是否正確。2. 使用軟毛刷子3. 更新刷子。
僅 DOSE 機型:清潔劑用量無作用 1. 檢查清潔劑罐中的清潔劑液位。2. 增加清潔劑用量。3. 檢查清潔劑管與清潔劑罐的連接。4. 清潔清潔劑罐中的過濾器。5. 檢查連接到清潔頭的軟管中的止回閥是否堵塞。6. 檢查軟管是否潑漏。7. 檢查清潔劑泵的功能。
污水排放軟管堵塞 1. 打開排放軟管上的計量裝置蓋置。2. 將吸水軟管從刮水座上拔下,然後用手封上。3. 將程序開關設定為使用抽吸功能的程序。阻塞物將從排放軟管中被吸入污水箱。

顯示器上有顯示的故障

故障 原因 排除方法
插入 KIK	未插入智能鑰匙。	● 插入智能鑰匙。
錯誤的 KTK	插入的智能鑰匙未授權執行所選功能。	● 使用另一把智能鑰匙。● 如有必要,請問通所使用的智能鑰匙(視情況而定)。
沒有授權	插入的智能鑰匙未授權執行所選功能。	● 使用另一把智能鑰匙。● 如有必要,請問通所使用的智能鑰匙(視情況而定)。
鬆開把手開關!	接通設備時,行駛桿亦隨即啟動。	● 総閉兩個行駛桿。
電量不足	電池幾乎沒電了。設備的清潔功能會自動關閉。	● 將設備行駛至充電站並為電池充電。
電池電量耗盡	電池沒電了。清潔功能和行駛驅動器已關閉。	● 關閉設備,稍等片刻,然後再次接通。然後行駛至充電站。必要時可在閘機狀態將其推至充電站。為電池充電。
水流錯誤	電動水閥故障。	● 通知客服。
驅動馬達過載	驅動馬達耗電量太高。	● 檢查行駛驅動器是否有異物。● 選擇一條稍微傾斜的路徑。● 關閉設備,稍等片刻,再次接通設備。
驅動馬達堵塞。	驅動馬遼受阻。	● 檢查行駛驅動器是否有異物。● 分別頂起每個驅動輪並檢查其是否可以旋轉。

鋰電池電量指示器

①.ED 狀態燈
②LED 指示燈 1
③LED 指示燈 2
④LED 指示燈 3
⑤LED 指示燈 4
⑥電池
⑦按鈕

1. 長按按鈕 5 秒鐘。

2. LED 燈不亮：為電池充電

3. LED 狀態燈亮起綠色：5 個 LED 燈會一同顯示電池的充電狀態。
4. LED 狀態燈亮起紅色：LED 指示燈會顯示故障。在下表中所描述的故障可由使用者自行排除。若有任何未描述的故障顯示，請聯繫 KÄRCHER 客戶服務部。

(1) (2)	(3) (4)	(5) 原因	排除方法
紅色 - -	- - 電池過熱。	讓電池冷卻。
紅色 - -	- 綠色	系統過熱。讓電池冷卻。
紅色 - -	綠色 -	電池溫度過低,無法充電。	將設備移至溫暖的地方,等待電池回溫。
紅色 - -	綠色 綠色	色 充電時耗電量太高。按	出充電器的電源插頭。等待 10 秒。重新插入電源線。如果故障再次出現,請更換充電器。
			設備耗電量太高。關閉設備。如果接通後故障再次出現,請查找設備發生錯誤之處。
紅色 - 綠色 - 綠色 綠色 綠色 - 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠色 綠

配件

配件 清潔頭帶滾刷

A包装單位，B：設備所需數量

名稱	零件編號	說明	A	B
滾刷,紅色(中型,標準型)	4.035-184.0	用於日常清潔的紅色標準滾刷。	1	2
滾刷,白色(軟)	4.762-409.0	白色滾刷,用於清潔敏感的地板。	1	2
滾刷,橙色(高/低)	4.762-110.0	具有高低結構的橙色滾刷,可特別有效地清潔具紋理的地板。	1	2
滾刷,綠色(硬)	4.762-411.0	綠色耐磨滾輪垫,用於徹底清潔和去除頭垢。	1	2
滾刷,黑色(非常硬)	4.762-412.0	黑色,特別耐磨的滾刷,用於徹底清潔帶有特別頭垢的耐磨地板。	1	2
超細纖維滾輪	4.114-010.0	陶瓷磚的理想選擇,超細纖維滾輪,用於可靠溫和地去除灰霧。	1	2
墊輪軸	4.762-415.0	鋁製墊輪軸,用於固定滾輪墊或超細纖維滾輪。	1	2
滾輪墊,黃色(軟)	6.369-732.0	黃色滾輪墊,用於清潔和拋光非紋理地板。	20	40
滾輪墊,紅色(中)	6.369-734.0	紅色標準滾輪墊,用於非紋理地板的日常清潔。	20	40
滾輪墊,綠色(硬)	6.369-733.0	綠色耐磨滾輪墊,用於徹底清潔和去除非紋理地板上的頭垢。	20	40

配件 帶有盤刷的清潔頭

A包裝單位，B：設備所需數量

名稱	零件編號		說明	A	B
	D 51	D 60			D 51 D 60
盤刷,天然棕毛(軟質)	4.905-027.0	4.905-016.0	自然色軟盤刷,用於清潔和拋光有紋理的地板。	1	1 2
盤刷,白色	4.905028.0	4.905015.0	白色軟盤刷,用於溫和清潔敏感的地板。	1	1 2
盤刷,紅色(中型,標準型)	4.905-026.0	4.905-014.0	用於定期日常清潔的紅色標準盤刷。	1	1 2
盤刷,黑色(硬質)	4.905-029.0	4.905-017.0	黑色、非常耐磨的盤刷,用於徹底清潔帶有特別頭垢的耐磨地板。	1	1 2
精細金剛石墊,綠色	6.371-240.0	6.371-233.0	用於拋光可拋光地板的綠色精細金剛石圓盤墊。可實現高光澤效果,也可用於晶化。	5	1	2
粗金剛石墊,白色	6.371-260.0	6.371-246.0	用於硬地板的白色粗金剛石圓盤墊。去除小刮痕,打造乾淨、均勻的哑光基底,以便使用黃色金剛石圓盤墊進一步處理。	5	1	2
中型金剛石墊,黃色	6.371261.0	6.371247.0	用於準備和維護硬地板的黃色金剛石圓盤墊。可使用綠色金剛石圓盤墊進一步拋光,以獲得鍛面效果。	5	1	2
軟垫驅動圓盤	4.762-593.0	4.762-445.0	需要使用三聚氰胺墊,但也可用於普通墊子。軟垫驅動圓盤附有額外的鉤子可固定墊了。在清潔頭 D 51 的軟垫驅動圓盤上強力固定墊。	1	1	2

刮水座配件

A包装單位，B：設備所需數量

名稱	零件編號	說明	A	B
刮水條套件,Linatex	4.400-011.0	抗撕裂型刮水條套件 Linatex® 適用於寬 850 mm 的弧形刮水座。	對	一對
刮水條套件,PU	4.400-005.0	聚氨酯材質的刮水條,低磨損、耐油污。	對	一對

技術資料

概述
行進速度(最高) km/h 6 6 6
理論清潔面積效率 m	2/h 3060 3600 3060
實用面積性能 m	2/h 1380 1620 1490
污水箱容積 1 50 50 50
粗污染物容器容積 1 - - 3,5
清潔劑箱容量(Dose 選配) 1 3 3 3
清潔劑用量 % 0...3 0...3 0...3
水量 1/min 0...2,5±0,2 0...2,6±0,2 0...2,6±0,2
尺寸
長度 mm 1375 1290 1284
不含刮水座的宽度 mm 542	542	542
高度 mm 1082 1082 1082
工作寬度	mm 510	600	550
包裝尺寸 1xbxh	mm	1505x770x1271	1505x770x1271	1505x770x1271
輪胎
前輪,寬度 mm 50 50 50
前輪,直徑 mm 200	200	200
後輪,寬度 mm 28 28 28
後輪,直徑 mm 100	100	100
重量
允許的總重	kg 245	241	235
空載重量(運輸重量)	kg 195	191	185
刷子接觸力,最大值	N (kg)	290 (29)	250 (25)	155 (15,5)
刷子接觸壓力,最大	N/m^2 (g/cm2)	3.2 (32)	2.5 (25)	6,3 (63)
裝置性能
額定電壓	V 24 24 24
額定電壓,鋰電池 V 25,6 25,6 25,6
電池容量	Ah (5 h)	76 / 80 / 105 / 115	76 / 80 / 105 / 115	76 / 80 / 105 / 115
電池容量,鋰電池 Ah (5 h)	80 80 80
平均功率消耗 W 1300 1300 1350
驅動電機功率 W 130	130	130
抽吸涡輪機功率	W 250	250	250
洁潔刷驅動裝置功率	W 800	800	980
防護等級		TPX3 TPX3 TPX3
吸產
抽吸功率,空氣量 1/s	21 21 21
負壓(最大)	kPa (mbar)	9,5 (95)	9,5 (95)	9,5 (95)
清潔刷
刷子直徑	mm 510	600	96
刷子長度	mm - 550
刷子轉速	1/min 140	150	965
內部充電器
額定電壓	V 100...240	100...240	100...240
頻率 Hz 50-60 50-60 50-60
充電器輸出電流	A max 5 max 5 max 5
環境條件
允許的溫度範圍	°C	5...40	5...40	5...40
最高水温	°C	50 50 50
加注系統水壓 MPa(bar)	1(10) 1(10) 1(10)
污水箱沖洗系統水壓	MPa(bar)	1 (10)	1 (10)	1 (10)
相對空氣濕度 % 20...90	20...90	20...90
坡度
工作區域最大斜度 % 2 2 2
根據 EN 60335-2-72 標準測得的數值
手臂振動值 m/s	2	0,2	0,2	0,2
不確定度 K m/s	2	0,2	0,2	0,2
聲壓度 L_OA 一般模S式	dB(A) 65 65 65
不確定度 K_PA	dB(A) 2 2 2
聲功率位準 L_WA + 不確定性 K_WA 一般模式	dB(A) 81 81 81

保留技術更改權！

品質保證

我們的負責銷售的公司所發佈的品質保證條件在每個國家均適用。在品質保證期內，如果您的產品發生了任何故障，我們都將為您提供免費維修，但是這種故障應當是由於機身材料或製造上的缺陷造成的。如屬品質保證情況，請憑發票聯絡貴方經銷商或就近聯絡取得授權的客戶服務點。

(地址詳見背面。)

歐盟符合性聲明

我們在此聲明，基於其設計和結構以及我們投入市場的款型，下述機器滿足歐盟指令的相關基本安全健康要求。如果在沒有與我方協商的情況下更改機器，本聲明失效。

產品：地板清潔劑

類型：1.533-xxx

相關的歐盟指令

簽署人受董事會的委託、代表董事會處理事務。
