用户手册 KM 150500 R D Classic Kärcher

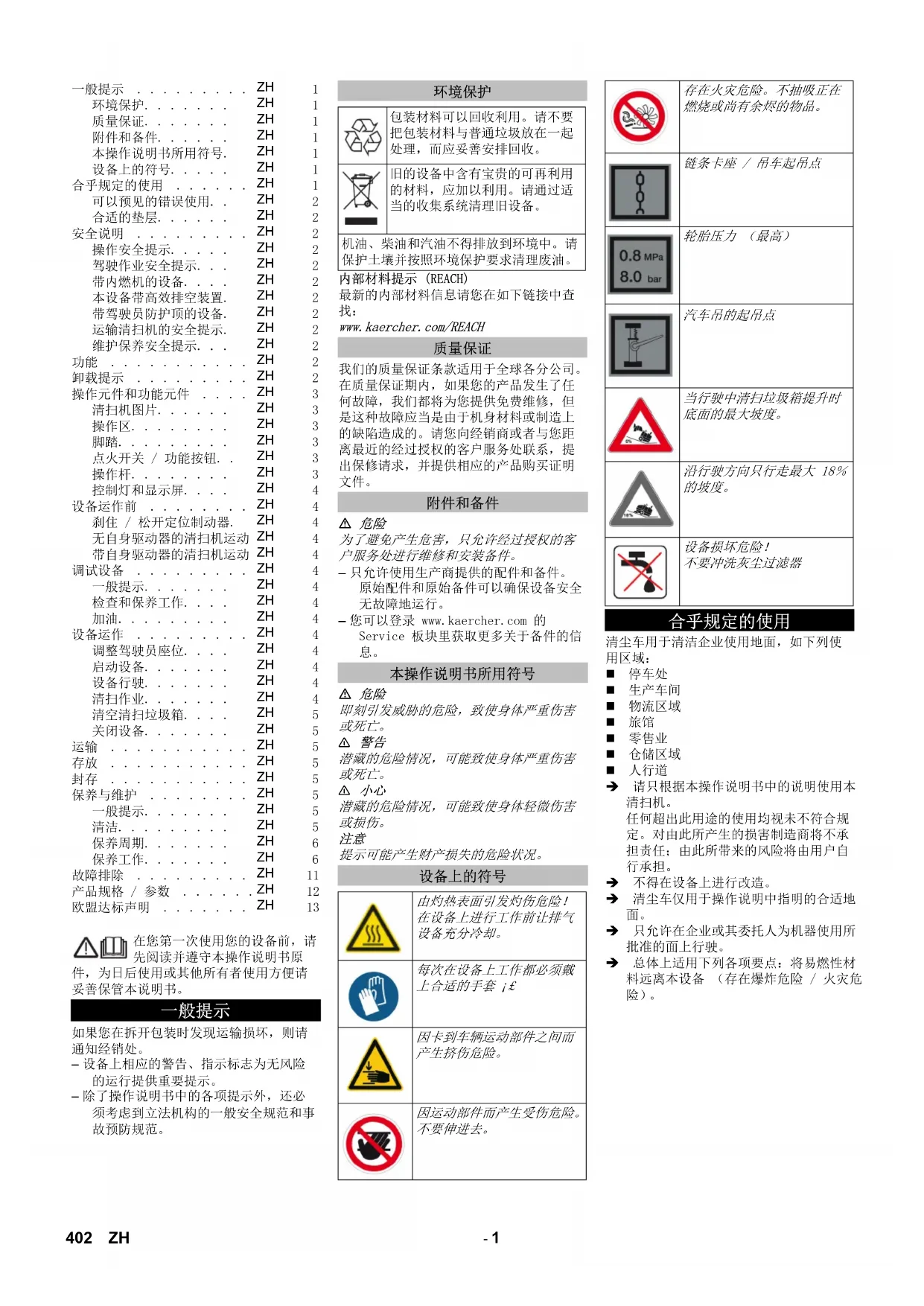

一般提示	ZH
环境保护.	ZH
质量保证.	ZH
附件和备件.	ZH
本操作说明书所用符号.	ZH
设备上的符号.	ZH
合乎规定的使用	ZH
可以预见的错误使用.	ZH
合适的垫层.	ZH
安全说明	ZH
操作安全提示.	ZH
驾驶作业安全提示.	ZH
带内燃机的设备.	ZH
本设备带高效排空装置.	ZH
带驾驶员防护顶的设备.	ZH
运输清扫机的安全提示.	ZH
维护保养安全提示.	ZH
功能	ZH
加载提示	ZH
操作元件和功能元件	ZH
清扫机图片.	ZH
操作区.	ZH
脚踏.	ZH
点火开关/功能按钮.	ZH
操作杆.	ZH
控制灯和显示屏.	ZH
设备运作前	ZH
刹住/松开定位制动器.	ZH
无自身驱动器的清扫机运动	ZH
带自身驱动器的清扫机运动	ZH
调试设备	ZH
一般提示.	ZH
检查和保养工作.	ZH
加油.	ZH
设备运作	ZH
调整驾驶员座位.	ZH
启动设备.	ZH
设备行驶.	ZH
清扫作业.	ZH
清空清扫垃圾箱.	ZH
关闭设备.	ZH
运输	ZH
存放	ZH
储存	ZH
保养与维护	ZH
一般提示.	ZH
清洁.	ZH
保养周期.	ZH
保养工作.	ZH
故障排除.	ZH
产品规格/参数	ZH
欧盟达标声明	ZH

在您第一次使用您的设备前，请先阅读并遵守本操作说明书原件，为日后使用或其他所有者使用方便请妥善保管本说明书。

一般提示

如果您在拆开包装时发现运输损坏，则请通知经销处。

设备上相应的警告、指示标志为无风险的运行提供重要提示。
- 除了操作说明书中的各项提示外，还必须考虑到立法机构的一般安全规范和事故预防规范。

环境保护

包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理，而应妥善安排回收。

旧的设备中含有宝贵的可再利用的材料，应加以利用。请通过适当的收集系统清理旧设备。

机油、柴油和汽油不得排放到环境中。请保护土壤并按照环境保护要求清理废油。

内部材料提示(REACH)最新的内部材料信息请您在如下链接中查找:www.kaercher.com/REACH

质量保证

我们的质量保证条款适用于全球各分公司。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。请您向经销商或者与您距离最近的经过授权的客户服务处联系，提出保修请求，并提供相应的产品购买证明文件。

附件和备件

△危险为了避免产生危害，只允许经过授权的客户服务处进行维修和安装备件。-只允许使用生产商提供的配件和备件。原始配件和原始备件可以确保设备安全无故障地运行。-您可以登录www.kaercher.com的Service板块里获取更多关于备件的信息。

本操作说明书所用符号

△危险即刻引发威胁的危险，致使身体严重伤害或死亡。△警告潜藏的危险情况，可能致使身体严重伤害或死亡。△小心潜藏的危险情况，可能致使身体轻微伤害或损伤。注意提示可能产生财产损失的危险状况。

设备上的符号

由灼热表面引发灼伤危险！在设备上进行工作前让排气设备充分冷却。

每次在设备上工作都必须戴上合适的手套；£

因卡到车辆运动部件之间而产生挤伤危险。

因运动部件而产生受伤危险。不要伸进去。

	存在火灾危险。不抽吸正在燃烧或尚有余烬的物品。
	链条卡座 / 出车起出点
0.8 MPa 8.0 bar	轮胎压力（最高）
	汽车吊的起出点
	当行驶中清扫垃圾箱提升时底面的最大坡度。
	沿行驶方向只行走最大18%的坡度。
	设备损坏危险！ 不要冲洗灰尘过滤器

合乎规定的使用

清尘车用于清洁企业使用地面，如下列使用区域：

停车处
生产车间
物流区域
旅馆
■零
仓储区域
人行道
请只根据本操作说明书中的说明使用本清扫机。任何超出此用途的使用均视未不符合规定。对由此所产生的损害制造商将不承担责任；由此所带来的风险将由用户自行承担。
不得在设备上进行改造。
清尘车仅用于操作说明中指明的合适地面。
只允许在企业或其委托人为机器使用所批准的面上行驶。
总体上适用下列各项要点：将易燃性材料远离本设备（存在爆炸危险/火灾危险）。

可以预见的错误使用

从不要清扫/抽吸爆炸性液体、可燃性气体以及未经稀释的酸和溶剂。为此有汽油、油漆稀释剂或燃油，它们因与抽吸空气产生涡流而可行程爆炸性蒸汽或混合气体。此外还有丙酮未经稀释的酸和溶剂，因为它们会侵蚀设备上所使用的材料。
从不要清扫/抽吸反应性金属灰尘（如铝、镁、锌），这些金属灰尘与强碱性或酸性清洗剂化合，形成爆炸性气体。
不要清扫/抽吸正在燃烧或余烬未灭的物体。
木设备不适用于清扫对健康有害的物质。
不得在封闭的空间内使用木设备。
禁止逗留在危险区域内。禁止在有爆炸危险的空间内运行本设备。
该设备不允许携带护送人员。
不允许推/拉本设备，或使用本设备运送物品。

合适的垫层

■沥青
工业地面
无缝地面
混凝土
地砖

安全说明

听力损害危险！在设备上工作一定要佩戴适用的听力保护装置

操作安全提示

在使用设备及其装配前应先检查它们的规定状态和操作安全性。如果设备的状态存有疑问，则不允许使用设备。
在危险区域（如加油站）使用设备时要注意相关的安全规定。禁止在有爆炸危险的空间内运行本设备。

危险

受伤危险

在操作人员有可能被掉落物体砸到的区域不要使用无防护顶的本设备。
操作人员按照规定使用本设备。同时要重视地方现行的规定并在设备工作时照顾好第三者，特别是儿童。
必须彻底注意适用于卡车的规范措施、规定和条例。
工作开始前操作人员必须确定所有的保护装置已按规定安放并正常工作。
设备的操作人员对与其他人员和财产造成的事故负责。
注意操作人员的紧身服装。穿着稳固的鞋袜，避免穿着宽松的衣服。
开机前检查附近区域（如小孩）。注意足够的视野！
本设备运行期间不可无人看管。只有在钥匙（智能钥匙）已拔下，且已确保设备不会随意移动的情况下，操作人员方能离开设备。
为了防止未经授权即使用本设备，应拔下钥匙。
本设备只可由使用手册内提到的人员或持有操作资格证明并明确被任命操作的人员进行使用。

本设备不得让那些身体能力有限、感官能力弱或理解能力差或者缺乏经验和/或缺乏知识的人员（包括儿童）使用，除非他们有专人监督或接受专人指导如何操作设备。
照看好儿童，以确保他们不用设备玩耍。

驾驶作业安全提示

危险
事故危险，受伤危险！
行驶速度须视情况而定。坡度太大时存在翻倒危险。
沿行驶方向只行走最大 18% 的坡度。底面不稳时存在翻倒危险。
只在稳固的底面上移动设备。侧面坡度太小时存在翻倒危险。
垂直于行驶方向只行走最大10%的坡度。

带内燃机的设备

△危险

受伤危险！

不得关闭废气出口。
不要在废气口上弯腰或聚集（存在灼伤危险）。
不要接触或触摸驱动发动机（存在灼伤危险）。
废气有毒，有损健康，不得吸入。
停机后发动机大约需要3—4秒钟的时间进行惯性运转。在这段时间内务必远离驱动区域。

本设备带高效排空装置

危险
受伤危险
在高效排空装置上工作时，需抬高垃圾箱并确保其安全性。

带驾驶员防护顶的设备

提示

驾驶员防护顶（可选）可以防止从上掉落的大个部件。但不能防止翻车！

运输清扫机的安全提示

运输时要注意设备的重量。
在运输被设备时，需取下电池并固定设备。

维护保养安全提示

清洁和保养设备、更换零件或切换到另一功能前，必须关闭设备并拔下钥匙。
在电气设备上工作时必须取下电池。
不可用橡皮管喷水或者高压喷水清洗设备（短路危险或其他损坏）。
只允许已授权的客户服务处或熟知该领域所有重要安全规定的专业人员进行设备修复工作。
请注意根据地方针对不稳定工业使用设备的有效规定进行安全检查。
始终戴上合适的手套在机器上进行工作。

功能

清扫机根据清扫铲原理进行工作。

• 旋转的清扫辊将污物直接输送到清扫垃圾箱中。
• 侧面扫帚清洁清扫面的边边角角并将污物输送到清扫辊的轨道中。
• 细微尘埃通过灰尘过滤器被抽风机吸取。

卸载提示

危险
受伤和损坏危险！
装运时要注意设备的重量。
不使用叉车，否则会损坏清扫机。

空载重量（无安装套件）1394	kg*
*当装配了安装套件后，该重量相应变大。

设备装载时，使用合适的斜坡台或吊车！
使用斜坡台时注意：离地距离 70mm

操作元件和功能元件

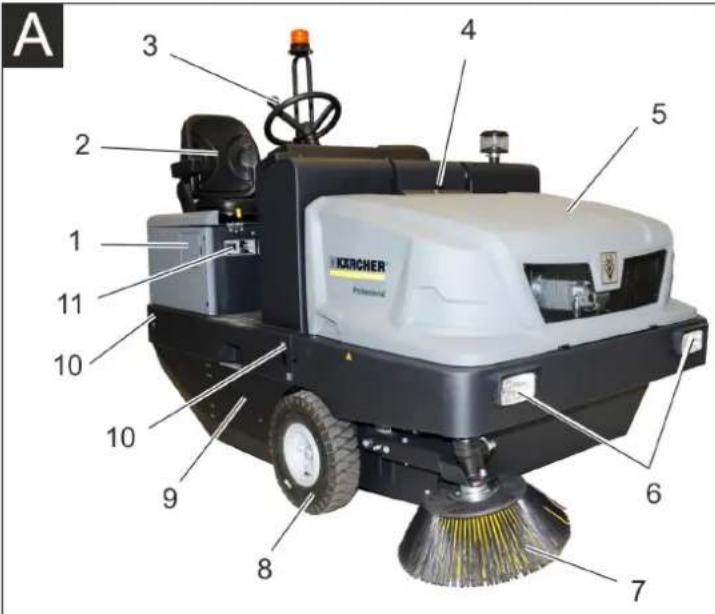

清扫机图片

图A

1水箱盖
2座位（带座位接触开关）
3 方向盘
4 设备外罩锁定装置
5 设备罩
6 前部工作照明灯 (Option)
7右部侧刷
8 前轮
9.清扫辊
10 固定拖拉点（4x）
11 铭牌

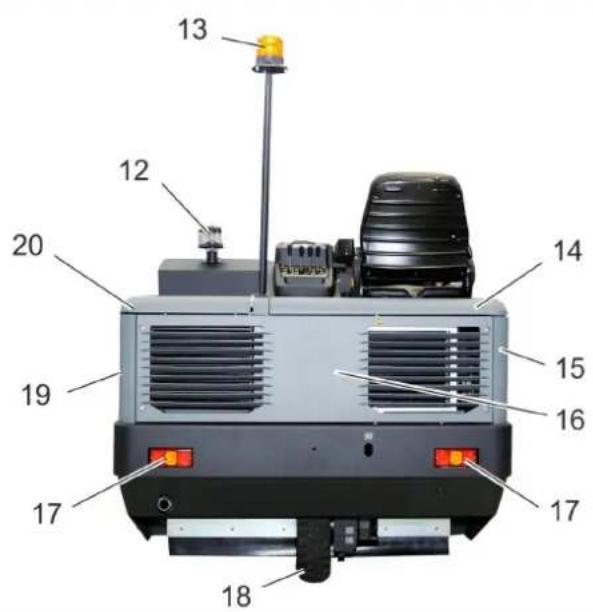

12离心力分离器
13 旋转警示灯
14右侧护盖
15右侧保护盖
16尾板
17后部工作照明灯（Option）
18后轮
19左侧保护盖
20左侧护盖（发动机盖）

可选装备

驾驶员防护项 2.851-686.0
工作照明 2.852-082.0
左部侧刷 2.851-274.0

操作区

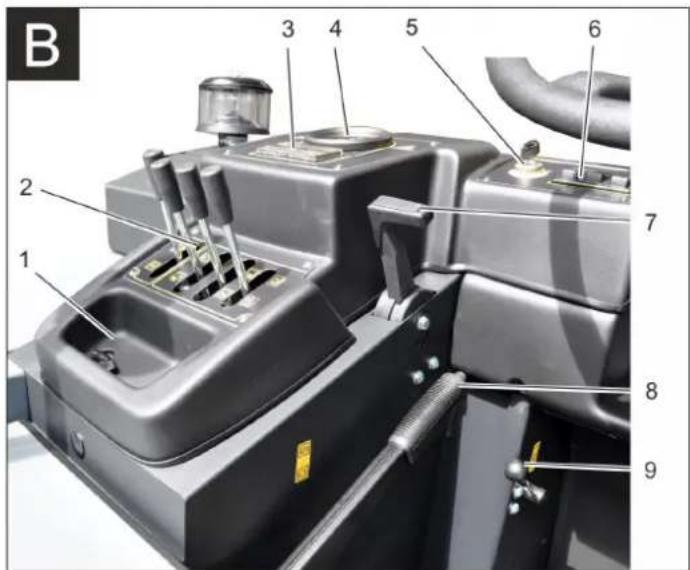

图B

1杂物箱
2 操作杆

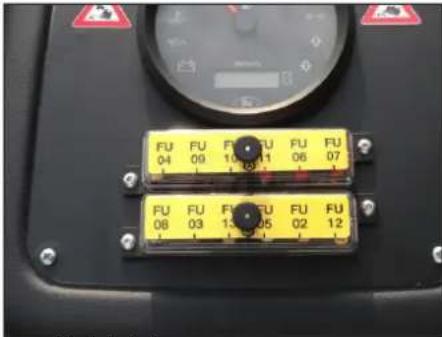

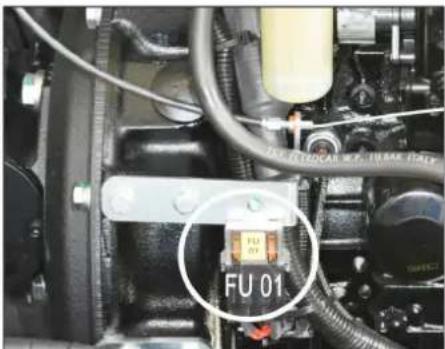

3 保险丝
4 控制灯和显示屏
5点火锁
6功能键
7发动机转速调节装置变速杆
8 停放制动器
9鼓风机杆

脚踏

图C

1.刹车脚踏
2 向前/向后加速踏板

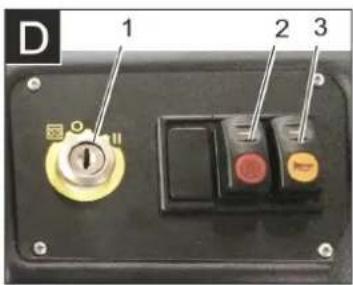

点火开关 / 功能按钮

图D

1点火钥匙

螺旋形灯丝符号：预热
位置0：关闭发动机
位置1：启动点火
位置2：启动发动机

2过滤器清洁
3 喇叭

操作杆

图

1.清扫棍操作杆
2 清扫垃圾箱操作杆
3侧刷操作杆
4垃圾箱盖操作杆

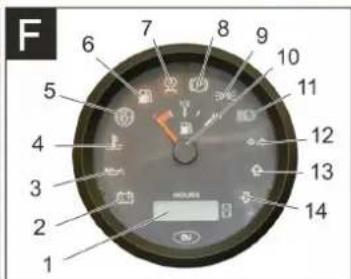

控制灯和显示屏

图F

1 运行小时计数器
2 充电警示灯
3油压警示灯
4冷水温度警示灯
5发动机吸入空气
6 燃料储备警示灯
7 预热控制灯
8 控制灯 （未通电）
9 停车灯 / 近光灯的控制灯 （选择性配置）
10油箱指示
11 无功能，只在发动机启动时亮起（自检）
12 无功能
13 无功能
14 无功能

设备运作前

刹住 / 松开定位制动器

松开定

松开定位制动器，

同时踩下刹车脚踏。

刹住定

立制动器，同时踩下刹车脚踏。

无自身驱动器的清扫机运动

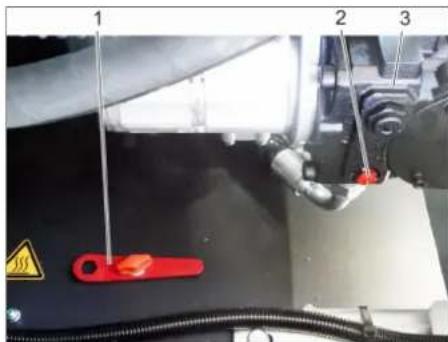

1专用工具
2 用于空转的螺丝
3 液压泵
打开发动机盖。
液压泵的空档螺钉 （红色）转动 180^ （逆时针方向）。使用专用工具。

提示

专用工具（红色扳手）放在车架的一个支架上空档旁边。

小心

无自身驱动器的清扫机不要运动较长的距离并且运动不要快于 10km / h
机器移动后，顺时针将液压泵的空档转回原位。

带自身驱动器的清扫机运动

机器移动后，顺时针将液压泵的空档转回原位。使用专用工具。

调试设备

一般提示

使用前阅读发动机制造商的操作说明书并且尤其要注意安全提示。
将清扫机停放在平整面上。
拔下点火钥匙。
刹住定位制动器。

检查和保养工作

每天运行开始前

检查油箱油位。
检查机油油位。

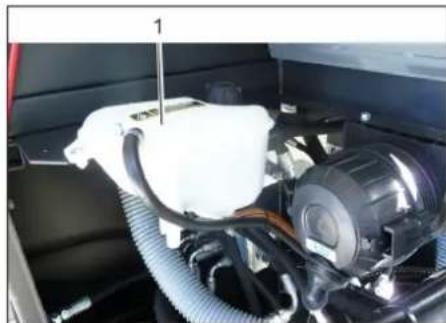

检查冷却液补偿罐中的液位。
检查轮胎气压。
检查清扫辊和侧面扫帚是否磨损和是否有包住的带子。
检查轮子是否卷绕皮带。
检查离心力分离器和空气过滤器，需要时进行清洁。
检查所有操作元件的功能。
检查设备是否受损。

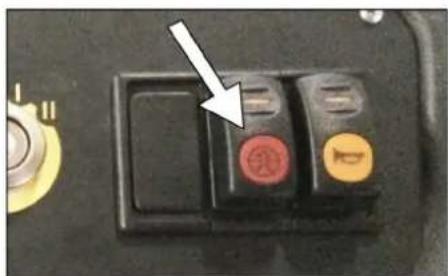

使用过滤器清洁键清洁灰尘过滤器提示：描述参见维护和保养章节。

加油

危险

爆炸危险！

只能使用操作说明书中指定的燃料。
不要在封闭的空间内加油。
禁止吸烟和明火。
注意不要让燃料流到灼热的表面上。
通过油箱指示检查燃料容量。
关闭发动机。
打开油箱封盖。
加入柴油。
擦掉溢出的燃料并关上油箱封盖。

设备运作

调整驾驶员座位

1 座位调整杆

2 驾驶员座位
向外拉出座位调整杆。
移动座位，松开并锁上调整杆。
通过前后移动座位检查座位是否已经锁好。

启动设备

提示：本设备配备一个座位接触开关。一旦离开驾驶员座位即关闭设备。

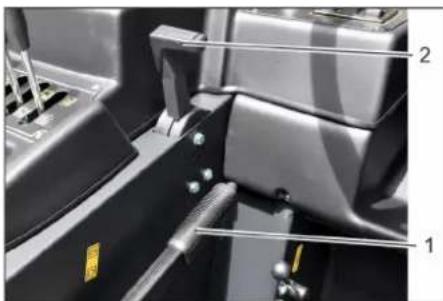

1 停放制动器
2发动机转速调节装置
在驾驶员座位上就座。
刹住定位制动器
将发动机转速调整装置向前移动1/3。

预热

将点火钥匙插到点火锁中。
将点火钥匙转到螺旋形灯丝“预热”位置上。预热灯亮。

启动发动机

须踩下刹车脚踏以便电机开始运行。
如果预热灯熄灭，则将点火钥匙转到“11”位置上。
一旦启动了设备，则放开点火钥匙。

提示：起动器从不要操作超过10秒钟的时间。重新操作起动器前至少等待10秒钟的时间。

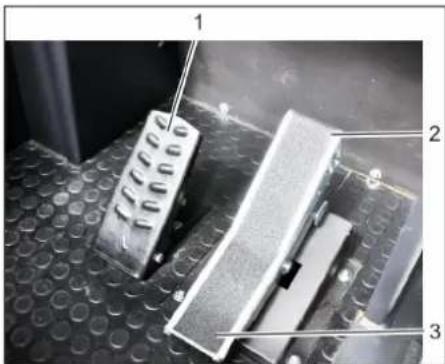

设备行驶

1 刹车脚踏

2 “向前”油门踏板
3 “ 向后 ” 沙门踏板

完全向前移动发动机转速调整装置（操作转速）。
踩下并踩住刹车踏板。
松开定位制动器。

前行

→缓慢踩下“向前”油门踏板。

倒车

△危险
受伤危险
倒车时不得给第三人造成危险，必要时让人指示。
→缓慢踩下“向后” 油门踏板。

行驶行为

使用油门踏板可无级调节行驶速度。
请避免猛烈操作踏板，因为液压设备可受到损坏。
当上坡功率下降时轻轻收回油门踏板。

刹车

松开油门踏板，设备自行刹车并保持停车。
提示：可通过踩下刹车踏板支持刹车作用。

越过障碍物

越过 70mm 以下固定障碍物：
缓慢且小心向前越过。
越过 70mm 以上固定障碍物：
只允许用合适的斜坡跨越障碍物。

清扫作业

小心

不要扫入包装带、金属丝或类似物品，否则这可导致损坏清扫装置。

提示：为了达到最佳的清洁效果，应将行驶速度调整到与实际情况相匹配。
提示：在作业期间应定距离清洁灰尘过滤器。
提示：若清扫细尘领域的工作量加大，则必须经常清洁过滤器。

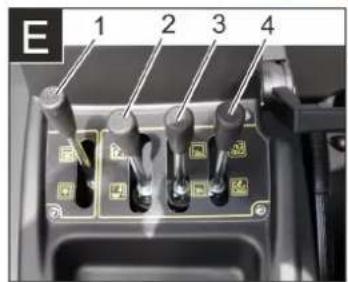

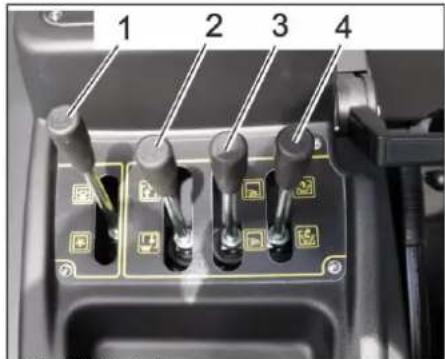

操作杆

1清扫棍操作杆

2清扫垃圾箱操作杆

3侧刷操作杆

4垃圾箱盖操作杆

清扫棍操作杆

清扫棍操作杆（1）向前：清扫辊下降。

清扫棍操作杆（1）向后：清扫辊升高。清扫垃圾箱操作杆

清扫垃圾箱操作杆（2）向前：清扫垃圾箱下降。

清扫垃圾箱操作杆（2）向后：清扫垃圾箱升高。

侧刷操作杆

侧刷操作杆（3）向前：侧面扫帚下降。

侧刷操作杆（3）向后：侧面扫帚升高。

垃圾箱盖操作杆

垃圾箱盖操作杆（4）向前：垃圾箱盖打开。

垃圾箱盖操作杆（4）向后：清扫垃圾垃圾箱盖关闭。

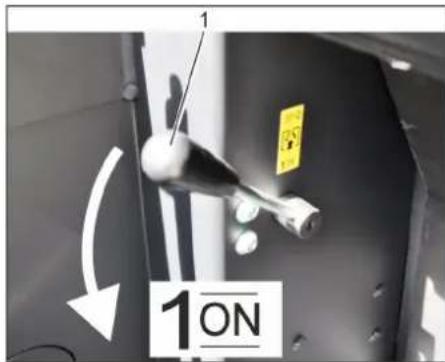

清扫干燥地面

1鼓风机杆

打开/关闭

开启鼓风机。

清扫平面时

清扫棍操作杆（1）向前：清扫辊下降。

垃圾箱盖操作杆（4）向前：垃圾箱盖打开。

清洁侧边时：

侧刷操作杆（3）向前：侧面扫帚下降。

清扫潮湿地面

关闭鼓风机。

清扫平面时：

清扫棍操作杆（1）向前：清扫辊下降。

垃圾箱盖操作杆（4）向前：垃圾箱盖打开。

清洁侧边时：

侧刷操作杆（3）向前：侧面扫帚下降。

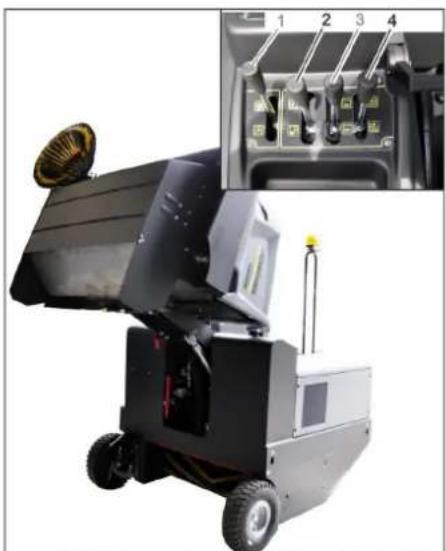

清空清扫垃圾箱 关闭设备

△危险

受伤危险

在清空过程中不得有人和动物逗留在清扫垃圾箱的翻转区域内。

危险

挤压危险！

从不要握住清空装置传动杆。不要逗留在已经提升的清扫垃圾箱下方。

△危险

倾倒危险！

在清空过程中将清扫机停放在平整面上。

注意

受伤和损坏危险！

在清空过程中可以通过旋转清扫辊排出石块。

操作杆（1和3）向后，来升起清扫辊和侧刷。
操作杆（4）向后，关闭垃圾箱盖。
清扫垃圾箱操作杆（2）向后，升起清扫垃圾箱。
缓慢行驶向清扫垃圾集中箱。
刹住定位制动器。
垃圾箱盖操作杆（4）向前，打开垃圾箱盖，并排空垃圾箱。
垃圾箱盖操作杆（4）拉到最后，关闭垃圾箱盖。
松开定位制动器。
缓慢离开清扫垃圾集中箱。
垃圾箱操作杆（2）向前，将垃圾箱降落到终点位置

操作杆（1和3）向后，来升起清扫辊和侧刷。
操作杆（1）向后，关闭垃圾箱盖。
完全向后移动发动机转速调整装置。
踩下并踩住刹车踏板。
刹住定位制动器。
将点火钥匙转到“0”位置并拔下钥匙。

运输

危险

受伤和损坏危险！

运输时要注意设备的重量。
将点火钥匙转到“0”位置并拔下钥匙。
刹住定位制动器。
使用张紧带、绳索或链子将设备固定在固定拖拉点（4x）上。
使用楔形垫块将设备固定在轮子上。
用车辆进行运输时，根据各适用准则确保设备不会滑倒和倾覆。

存放

△危险

受伤和损坏危险！

存放时要注意设备的重量。

封存

如果清扫机较长时间不用，则注意下列各点：

将清扫机停放在平整面上。
提起清扫和侧面扫帚以便不损坏刷毛。
关闭垃圾箱盖。
将点火钥匙转到“0”位置并拔下钥匙。
刹住定位制动器。
防止清扫机滚走。
更换机油。
预计有霜冻时放掉冷却水或检查是否有足够的防冻液。
清洁清扫机内外。
拔下电池。
给电池充电，并以约2个月为时间间隔对其进行再次充电。
盖住电池，防止短路。

保养与维护

一般提示

小心

设备损坏危险！
不要冲洗灰尘过滤器
只允许已授权的客户服务处或熟知该领域所有重要安全规定的专业人员进行设备修复工作。
根据VDE0701规定对工业用途的携带式清扫机进行安全检查。
将清扫机停放在平整面上。
将点火钥匙转到“0”位置并拔下钥匙。
刹住定位制动器。

清洁

小心

设备损坏危险！

不可用橡皮管喷水或者高压喷水清洗设备（短路危险或其他损坏）。

清扫机内部清洁

△危险

受伤危险
戴上防尘面罩和护目镜。
刀抹布清洁设备。
使用压缩空气吹设备。

设备外部清洁

使用浸泡过温和洗涤液的湿抹布清洁设备外部。

提示：不要使用侵蚀性清洁剂。

保养周期

提示：运行小时计时器指示出保养间隔的时刻。

由客户保养

提示：客户保养时必须让有资质的专业人员实施所有服务工作和保养工作。需要时可随时求助Karcher公司专业经销商。

每天保养：

检查油箱油位。
检查机油油位。
检查冷却液补偿罐中的液位。
检查轮胎气压。
检查清扫辊和侧面扫帚是否磨损和是否有包住的带子。
检查燃料过滤器。
检查离心力分两器和空气过滤器，需要时进行清洁。
检查所有操作元件的功能。
检查设备是否受损。

每周保养：

清洁水冷却器。
清洁液压油冷却器。
检查液压设备。
检查液压油位。
检查刹车液液位。
检查密封条是否磨损，需要时进行更换
检查井润滑容器盖。

每运行50个小时进行保养：

从柴油/水分离器中排出水

磨损后保养：

更换密封条。
调整或更换侧面密封板。
更换清扫辊。
更换侧面扫帚。

提示：描述参见保养工作一章。

由客户服务人员保养

运行50个小时后进行保养：

第一次保养由售后服务人员按照检查清单进行。
在250/500/1000/1500/2000个工作小时之后进行保养：
保养由售后服务人员按照检查清单进行。

提示：为了维护质保要求，必须在质保有效期内由被授权的Karcher公司客户服务人员按照保养手册进行所有服务工作和保养工作。

保养工作

准备：

将清扫机停放在平整面上。
将点火钥匙转到“0”位置并拔下钥匙。
刹住定位制动器。

般安全提示

危险

受伤危险

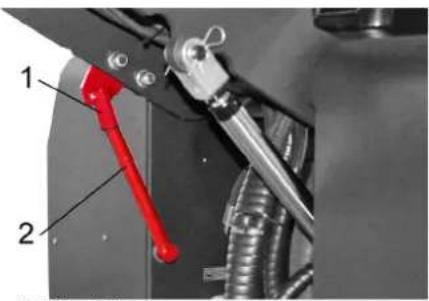

当提升清扫垃圾箱时始终使用保险杠。只允许在危险区域外操作保险装置。

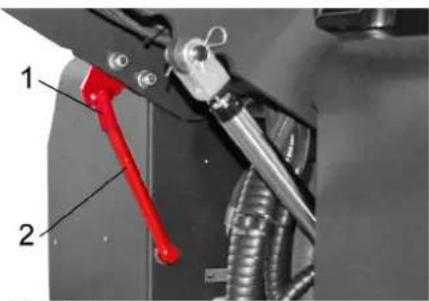

1 保险杠支架

2 保险杠

提升清空时向上翻转保险杠并插到支架中（固定）。

请不要让机油、燃油、柴油和汽油进入到环境中。请保护土壤并按照环境保护要求清理废油。

电池安全提示

一旦接触到电池，则务必请注意下列警示：

注意电池上、使用说明书中和汽车操作说明书中的提示！

戴上眼镜防护装置！

将酸和电池远离儿童！

爆炸危险！

禁止火焰、火花、开式灯和吸烟！

侵蚀危险！

急救！

警示！

清理！

不要将电池扔到垃圾桶中！

△危险

爆炸危险！

只使用带有护盖的电池。在电池护盖损坏的情况下，及时更换。

△危险

爆炸危险！

不可以在电池上堆放器械或其他类似物品。短路和爆炸危险。

危险

受伤危险

从不要让伤口接触到铅。在电池上结束工作后要洗手。

△危险

火灾危险和爆炸危险！

禁止吸烟和明火。
电池充电的空间必须通风良好，因为充电时产生高爆炸性气体。

△危险

侵蚀危险！

一旦酸喷溅到眼睛中或皮肤上，则用大量清水冲洗干净。
然后立即求医。
用水彻底清洗受到污染的衣服。

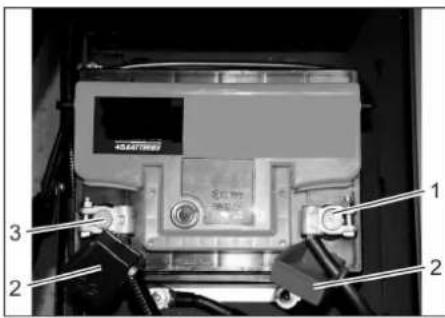

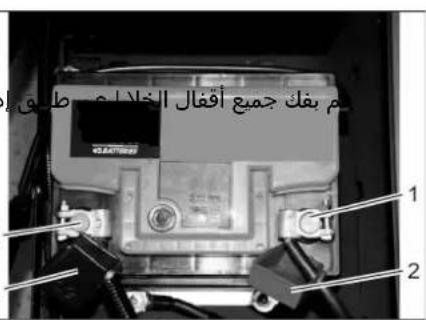

安装并连接电池

1 正极

2 电池防护盖

3 负极

将电池放到电池支架中。
将支架拧紧在电池底部。
将电极接线端子（红色电缆）连接到正极上（+）。
将电极接线端子连接到负极上（一）。
安上电池防护盖。
检查电池电极和电极接线端子是否通过电极保护油脂进行了足够保护。

检查并修正电池液的液位

小心

设备损坏危险！

如系充酸电池，则定期检查酸液液位。
拧出所有电池封罩。
使用酸检查计从每个单节电池中抽样。

• 完全充满的电池中的酸液在 20^ C 温度下的特定重量为 1.28 ~kg / 1 。

-部分放电的电池酸液的特定重量在1.00与 1,28kg / l 之间。
-所有单节电池中的酸液特定重量必须相同。
重新将酸液抽样放回到同一单节电池
如果液位过低，则给电池加入蒸馏水，直至达到标记。
电池充电。
拧上电池封罩。

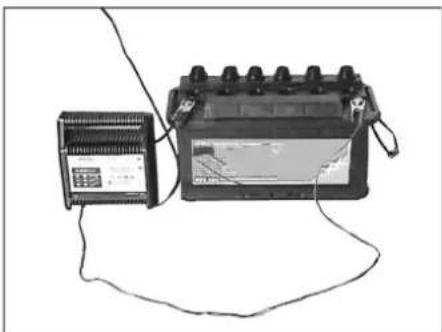

电池充电

危险

受伤危险

处理电池时应遵守安全规范。注意充电器制造商的使用说明书。
危险
设备损坏危险！
只使用合适的充电器给电池充电。

拧出所有电池封罩。
（仅适用于保养不足的电池）
将充电器的正极导线与电池的正极接头相连。
将充电器的负极导线与电池的负极接头相连。
插上电源插头并打开充电器。
使用尽可能小的充电电流给电池充电。
如果电池已经充好电，则首先将充电器断开出源，然后与电池分开。
拧上电池封罩。

（仅适用于保养不足的电池）

拆卸电池

将电极接线端子从负极上拔下（一）。
将电极接线端子从正极上（+）拔下。
松开电池底部上的支架。
从电池支架上取出电池。
根据所适用的规定清理废旧电池。

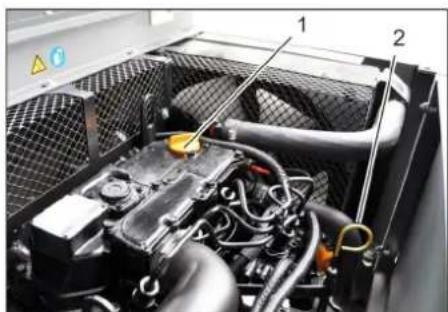

检查机油位和重新加油

危险

燃烧危险！

让发动机冷却。
最早在发动机停机后5分钟的时间后进行机油油位检查。

1. 加油螺栓（电机）
   2测油棒
   拔出测油棒。
   擦拭并插入测油棒。
   拔出测油棒。
   读出油位。
   重新插入测油棒。

• 油位必须处于最高油位刻度 “MAX” 与最低油位刻度 “MIN” 之间。
  -如果油位低于最低油位刻度“MIN”，则重新加入机油。
• 不要将发动机加油超过最高油位刻度“MAX”。
  拧下加沛盖。
  加入机油。机油种类参见“技术参数”一章。
  封闭加油盖
  至少等待5分钟。
  检查机油油位。

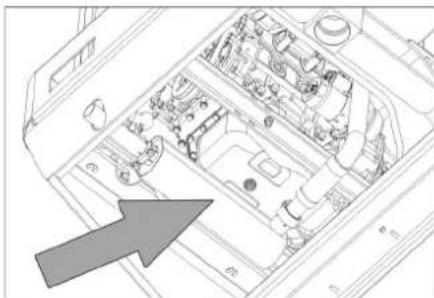

更换机油和机油过滤器

小心

由热油引发烧伤危险！

让发动机冷却。
准备好容量至少为6升的接油容器。
让发动机冷却。

拧出放油螺栓。
拧下加汕盖。
放油。

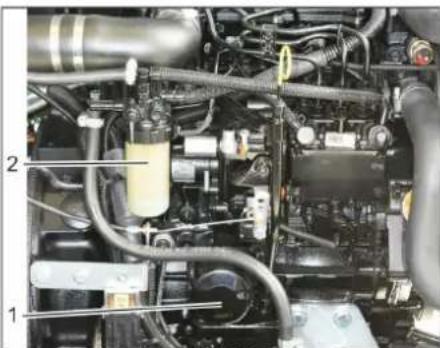

1机油过滤器
2燃料过滤器
拧下油过滤器。
清洁接油容器和密封面。
安装前给新的油过滤器的密封件涂油。
安装新的油过滤器并拧紧。
拧上放油螺栓包括新密封件。
扭矩：25Nm
加入机油。

机油种类和加油量参见“技术参数”章。

封闭加汕盖。
让发动机运转大约10秒钟的时间。
检查机汕汕位。

检查燃料过滤器

检查燃料过滤器是否受到污染。
需要时清洁燃料锅炉汽和过滤器壳，必要时更换燃料过滤器。

更换燃油过滤器

1燃料龙头
2燃料过滤器
关闭燃油旋塞。
旋下燃油过滤器并更换。

1燃料龙头
2燃料过滤器

提示

安装前给燃油过滤器加入柴油。

旋上新的燃油过滤器。
用 20Nm 的扭矩拧紧燃油过滤器。
打开燃油旋塞。

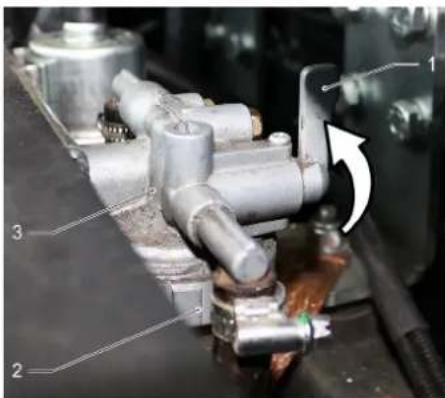

放出柴油水分离器上的冷凝水

1燃料龙头
2 分离杯
3. 水分离器
关闭燃油旋塞。
取下分离杯并清空。
安上分离杯。
打开燃油旋塞。

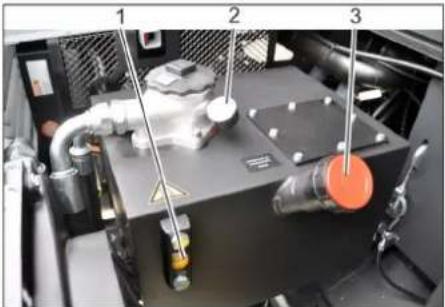

检查液压油位和重新加入液压油

提示

禁止提升清扫垃圾箱。
打开发动机盖。

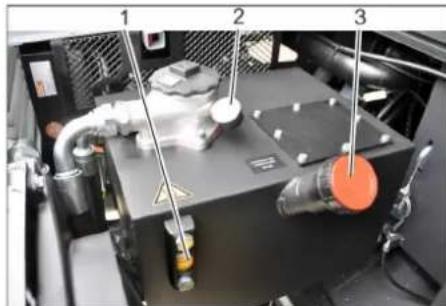

1 观察视窗
2压力表
3封盖、加油口
在观察视窗中检查液压油位。
- 油位必须处于最高油位刻度 “MAX” 与最低油位刻度 “MIN” 之间。
如果油位低于最低油位刻度“MIN”，则重新加入液压油。
拧下加油口封盖。
清洁加油区域。
重新加入液压油。
机油种类参见“技术参数”一章。
拧上加油口封盖。

提示

如果压力表指示出液压油压力提高，则必须让Karcher公司客户服务人员更换液压油过滤器。

检查液压设备

提示

只由Karcher公司客户服务人员保养液压设备。

刹住定位制动器。
→启动电机；
检查所有液压软管和接头的密封性。

检查和保养水冷却器

危险

有烧伤和烫伤危险！

让冷却器至少冷却20分钟。
检查补水罐上的冷却水位（水位处于最高水位 MAX 与最低水位之间 MIN）。
清洁冷却片。
检查冷却器软管和接头的密封性。
清洁风机。

检查清扫辊

启动电机i
将清扫垃圾箱提升到终端位置。
关闭发动机。
刹住定位制动器。
提升清空清扫垃圾箱时使用保险杠。
去掉清扫辊上的带子或绳子。
取出保险杠。
启动电机f
将清扫垃圾箱下降到终端位置。
关闭发动机。

更换清扫辊

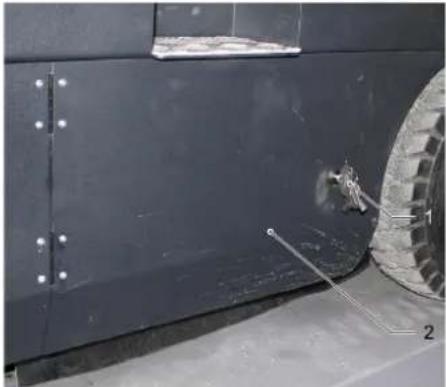

1 钥匙
2 侧板
将清扫垃圾箱运送上去并用保险杠进行固定。
用钥匙打开侧面外壳。

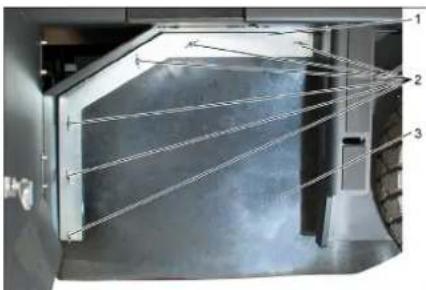

1 固定架
2蝶形蝶母
3 侧面密封板
旋开固定架螺母。
取下固定架。
旋下侧向密封板的支撑板上的蝶形螺帽并拿掉支撑板。
向外翻开侧面密封板。
将清扫辊插座的紧固螺丝旋下并将插座向外转动。
取出清扫辊。

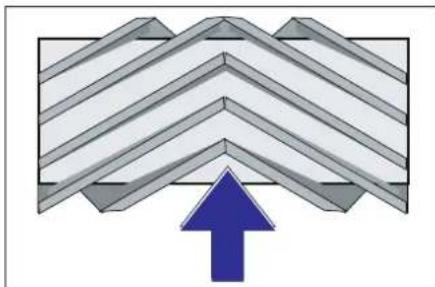

行驶方向上清扫辊的安装位置（俯视图）。提示：在安装新的清扫辊时注意刷子的位置。

安装新的清扫辊。清扫辊的槽必须插到对面翼片的凸块上。

提示：在安装新的清扫辊后必须重新调整清扫平面。

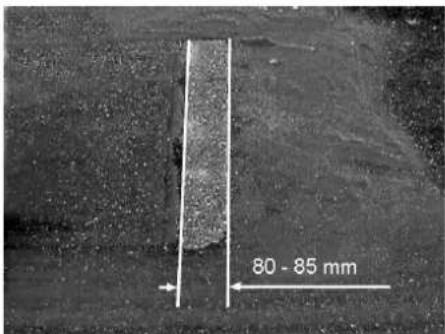

检查和调整清扫辊的清扫平面

检查轮胎气压。
关闭抽风机。
清扫机在明显覆盖了灰尘或石灰的平整光滑地面上行驶。
使用操作杆降下清扫辊并让其运行（约10秒）。
升起清扫辊。
将清扫机倒车开走。
检查清扫平面。

清扫水平面的形状应形成一个80-85mm宽的均匀矩形。

调整清扫平面

1 弹簧
2 调整螺母
3锁紧螺母
4螺杆
通过调整调节螺丝来调整清扫水平面。
检查清扫平面。

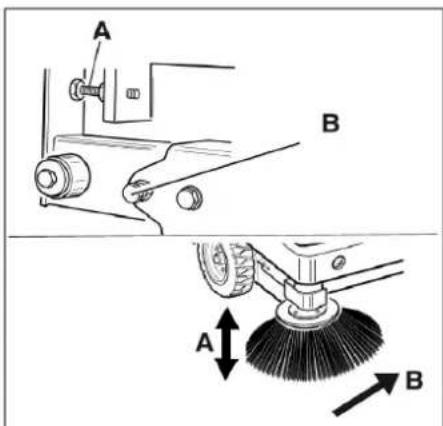

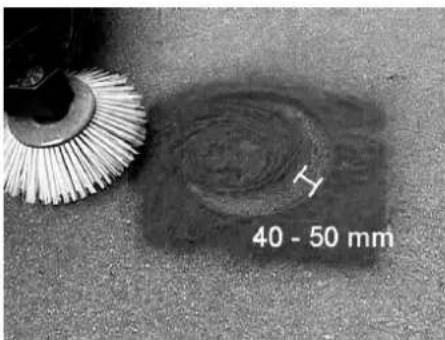

检查和调整侧面扫帚的清扫平面

检查轮胎气压。
提升侧面扫帚。
清扫机在明显覆盖了灰尘或石灰的平整光滑地面上行驶。
用操作杆降下侧辊并让其运行约10秒。
提升侧面扫帚。
将清扫机倒车开走。
检查清扫平面。

清扫平面的宽度应在 40 - 50mm 之间。

通过两个调节螺丝修正清扫平面。
检查清扫平面。

调节侧面密封板

△危险

受伤危险

当提升清扫垃圾箱时始终使用保险杠。只允许在危险区域外操作保险装置。
检查轮胎气压。
将清扫垃圾箱运送上去并用保险杠进行固定。
提升清空时向上翻转保险杠并插到支架中（固定）。

1 保险杠支架

2 保险杠

如“更换清扫辊”一章所述，打开侧面外壳。
松开侧面支撑板上的6个蝶形螺帽。
松开前面支撑板上的3个螺帽（SW13）。
将侧面密封板尽可能的向下压（长孔），直至其距离地面显示为1-3mm。
旋紧支撑板。
在其它设备侧面重复这一过程。

检查轮胎气压

将清扫机停放在平整面上。
将气压检查仪连接到轮胎阀门上。
检查气压，需要时修正压力。轮胎允许气压参见“技术参数”一章。

手工清洁灰尘过滤器

开启手动过滤器清洁。

检查/更换灰尘过滤器

警告

受伤危险

当在过滤设备上进行工作时戴上防尘面罩。注意关于处理细尘的安全规范。
使用过滤器清洁键清洁灰尘过滤器。
清空清扫垃圾箱。

1 设备外罩锁定装置
2 设备罩
3过滤器盖
打开锁定装置，以便旋出早形捏手。
向前翻开清扫机罩。

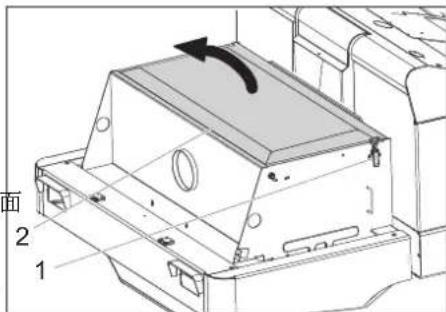

1栓，过滤器盖（2x）

2 过滤器盖

打开搭扣。
打开过滤器盖。

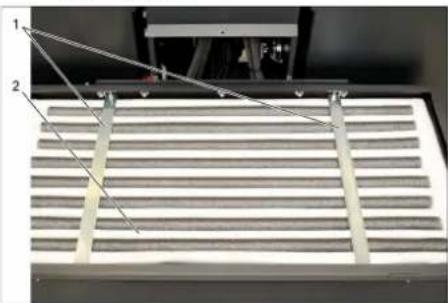

1 横架
2 灰尘过滤器
检查灰尘过滤器，需要时清洁或更换。提示

只有Karcher售后方可更换灰尘过滤器。

盖上过滤器盖并（插上插销）锁上。

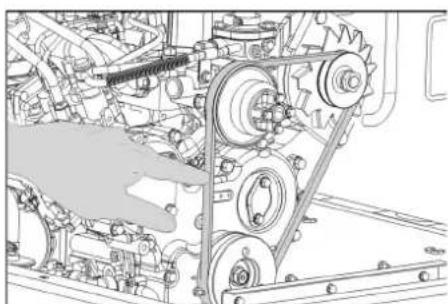

检查和调整三角皮带

三角皮带必须在 10kg 的压力下松弛大约7-9mm。

让已被授权的客户服务人员调整三角皮带张力。

检查和更换空气过滤器

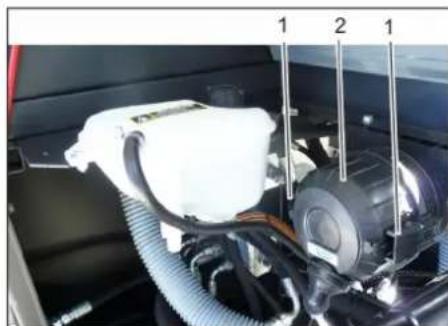

1封闭件

2 空气过滤器外壳
取下空气过滤器外壳。
更换过滤器心。

提示：带向下排气口的安装位置（参见图片）。

清洁离心力分离器

1蝶形螺母
2离心力分离器
环下离心力分离器上的蝶形螺帽。
清洁离心力分离器。

检查冷却液液位

1冷却液补偿罐
检查冷却发动机中的液位。
检查冷却液补偿罐中的液位。 正确的冷却液位须在上部和下部标记之间。

拧出滚花螺母。
打开保险箱盖。
检查保险丝
更换损坏的保险丝。

提示：只使用具有相同保险电流值的保险丝。

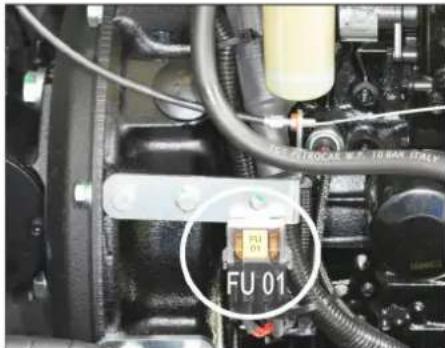

提示：FU01保险丝位于发动机机舱内。

故障排除
故障 排除故障
不可以启动设备 在驾驶员座位上就座, 激活座位接触开关
		须踩下刹车脚踏以便电机开始运行。
		电池充电或更换
		加入燃料, 给燃料系统排气
		更换燃料过滤器
		检查并在需要时维修燃料管道系统、接头和连接件
		通知 Kärcher 公司客户服务人员
发动机运转不正常 清洁空气过滤器 或更换过滤器滤芯
		检查并在需要时维修燃料管道系统、接头和连接件
		通知 Kärcher 公司客户服务人员
发动机过热 重新加入冷却剂
	冲洗冷却器
	张紧三角皮带
	通知 Kärcher 公司客户服务人员
发动机运转, 但清扫机只缓慢行驶或根本不行驶	松开定位制动器
	变速杆完全调向前面 (高转速)
	检查带子或绳子是否卷入。
	通知 Kärcher 公司客户服务人员
液压系统中存在呼啸噪音 重新加入液压液
		通知 Kärcher 公司客户服务人员
刷子只缓慢转动或根本不转动 变速	速杆完全调向前面 (高转速)
	检查带子或绳子是否卷入。
	通知 Kärcher 公司客户服务人员
刷子范围内吸力极低或没有吸力 检查灰尘过滤器,清洁或更换。
		通知 Kärcher 公司客户服务人员
清扫机扬尘 调节侧面密封板
	开启鼓风机
	检查灰尘过滤器,清洁或更换。
	更换过滤器密封件
	打开垃圾箱盖。
	通知 Kärcher 公司客户服务人员
清扫单元留置清扫垃圾 清空清扫垃圾箱
		检查灰尘过滤器,清洁或更换。
		更换清扫辊
		调整清扫平面
		更换清扫垃圾箱密封带
		消除清扫辊锁死
		打开垃圾箱盖。
		通知 Kärcher 公司客户服务人员
清扫垃圾箱不提升或不下降 变速杆 完全调向前面 (高转速)
		通知 Kärcher 公司客户服务人员
垃圾箱盖打开 通知 Kärcher 公司客户服务人员
液压运动部件存在运行故障 通知	Kärcher 公司客户服务人员
产品规格/参数
		KM 150/500 R D Classic
清扫机参数
前行速度 km/h 12
倒车速度 km/h 12
爬坡能力 (最高) % 18
无侧面扫帚的清扫面积效率 m	2/h 14400
有侧面扫帚的清扫面积效率 m	2/h 18000
无侧面扫帚的工作宽度 mm 1200
有侧面扫帚的工作宽度 mm 1500
防滴水的防护类型 - IPX 3
油箱满时的持续使用时间 h 6,5
发动机
型号 - YANMAR 3TNV76A
造型 - 三缸四冲程柴油发动机
CO2根据欧盟条例 2016/1628 (V级) 的测量程序进行排放 g/kWh 932,0
冷却方式 - 水冷
转动方向 - 逆时针
钻孔 mm 70
上升高度 mm 82
汽缸容量 cm	3	1116
油量 1 3,5
运行转速 1/min 2500
最大转速 1/min 2500
空载转速 1/min 1300
最大功率 kW/PS 15,8 / 21,5
2400-2900 转 / 分钟转速下的最高转力矩 Nm 84,1
油过滤器 - 过滤器滤芯
吸气过滤器	- 内过滤器滤芯,外过滤器滤芯
燃料过滤器	- 过滤器滤芯
电气设备
电池 V, Ah 12, 62
交流发电机	V, A 12, 55
起动器	- 电启动器
液压设备
整个液压设备中的油量 1 35
液压油箱中的油量 1 28
油类
发动机 (25° C 以上) - SAE 30, SAE 10W-30, SAE 15W-40
发动机 (0 至 25° C)	- SAE 20,	SAE 10W-30, SAE 10W-40
发动机 (0° C 以下)	- SAE 10W,	SAE 10W-30, SAE 10W-40
液压系统 - IW 46
清扫垃圾箱
最高卸载高度	mm 1470
清扫垃圾箱容量	1 500
清扫辊
清扫轭直径	mm 380
清扫轭宽度	mm 1200
转速 1/min 360
清扫半面 mm 80
侧面扫帚
侧面扫帚直径	mm 600
转速 (无级变速) 1/min 0 - 54
轮胎
前轮胎大小	-- 5.00-8 10PR
后轮胎大小--4.00-8 8PR
刹车
前轮--机械式
后轮--流体静力式
过滤器系统和抽吸系统
造型--袋滤器
转速1/min 2900
细微尘埃过滤器面积m	2	7
抽吸系统额定负压 mbar 18,5
抽吸系统额定体积流量m	3/h 1650
振动器系统--电机
环境条件
温度 °C -5 至 +40
不产生凝露的空气湿度 % 0 -90
根据 EN 60335-2-72 确定的数值
噪音辐射
声压等级 Lct		dB(A) 80
不安全性 Kct		dB(A) 3
声功率电平 Lda+ 不安全性 Kct		dB(A) 102
设备振动
手臂振动值 m/s	2	1,3
座位m/s	2	1,2
不确定度 Km/s	2	0,2
尺寸和重量
长度x 宽度 x 高度mm 2442x1570x1640
右翻转半径mm 1515
左翻转半径mm 1600
空载重量kg 1394
允许的总重量kg 2240
前轴允许负载kg 1408
后轴允许负载kg 832
柴油燃料油箱容量 1 26
规格若有变更,恕不另行通知。
Jalal
		--a
		--a
		--a
		--a
		--a
		--a
		--a
		--a
		--a
		--a
		--a
		--a
		--a
		--a
		--a
NM 150/500 R D Classic
jlgjlll
		km/h12
		wkm/h
		%18
	2/h14400	%18
	2/h18000	%18
		mm
		mm
1500 mm
		--IPX 3
		6,5
		--YANM
		--logm
1116 cm
	3,5	mm
	1/min2500	mm
	1/min2500	mm
1300 1/min
15,8 / 21,5 kW/PS
84,1 Nm
d#s#h#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#s#d#
V, Ah 12, 62
12, $5 V, A
JL#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya
SAE 30, SAE 10W-30, SAE 15W-40 -- (p 25 m/s)
SAE 20, SAE 10W-30, SAE 10W-40 -- (p 25 m/s)
SAE 10W, SAE 10W-30, SAE 10W-40 -- HV 46
JL#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k####ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k####ya J#k##ya
SAE 30, SAE 10W-30, SAE 15W-40 -- (p 25 m/s)
SAE 20, SAE 10W-30, SAE 10W-40 -- (p 25 m/s)
SAE 10W, SAE 9 W-30, SAE 10W-40 -- HV 46
JL#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya
SAE 30, SAE 10W-30, SAE 10W-40 -- (p 25 m/s)
SAE 20, SAE 10W-30, SAE 10W-40 -- (p 25 m/s)
SAE 10W, SAE 10W-30, SAE 10W-40 -- HV 46
JL#k##yaJ#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##yaJ#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya J#k##ya
5.00-8 10PR	--	--
4.00-8 8PR
5.00-8 10PR
4.00-8 8PR
Jllac|d#e occlusion
	Jllac|d#e occlusion
	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	Jllac|d#e occlusion
.	JllAC|d#e occlusion
.	JllAC|d#e occlusion
.	JllAC|d#e occlusion
.	JllAC|d#e occlusion
.	JllAC|d#e occlusion
.	JllAC|d#e occlusion
.	JllAC|d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d# e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlution
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion
.	JllAC| d#e occlusion

201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201 201

211 a11 1011 1011 1011 1011 1011 1011 1011 1011 1011 1011 1011 1011 1011 1011 1011 1011 10

JSSIOLgJgJLolS（sglio）

J 100000000000000000000000000000000000000000000

gJgJgJgJgJg

JJIaJIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIJI JIWIJ WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF WJF

aagjolal

JolalwslBj

.5g|1

JolaoSulgulgljllgsaas>la

JgJgJg

jLai

1. 1000 aolal/1130005

Jolal jelac

Jajjai cJJal aasg cujj aagai 92

aall aolgall

.wjll

<0aJ

<.

ggl

←.

< 1iic jilie

jll j11ggl jdl Jwlg a>bll

gglj

a>1jllawd1 1

jogilo 2

jll jao a2x,gjll o3w 3

（gagll）cjjl cJoellac 1
cjjll JLac 2
.uyjssgwswJLacGJ
JgJusocJyJSSWJLACJswol
JJ
JyJ
JyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJyJy

Jas A
!ayloyj
29.111 400
. a/la// Jae// 12, d, c b; la
Jas A
Jzai jg> g jy
. gus yj g j s w/ j
Slo/ oujll agjll / slw / dlc
Jc ujli kji, a/la// jw p w/
. uu/ uac eli / jaxu/ a/llc u/
Js A
Ic/gis//
. gq ayu// g u/ abw/ jw/
. 2a/ Uabjll / cl/
. uu// jn/
gill / dc ujLj dc yj/ dl/
. cll, zuaia// Jw/
Jglwogiyabll

1. gall 2. ball 3. lal 4. a. al 5. c. all 6. a. all 7. (+) gall (-) jL

aJIbIyI IbIyI JcI yIyI a> pW .IbIyI JyogI aJbIg aagwag ayJIbIyIJil w sGsiu aJr
