用户手册 GL 85 SC 900 STEINEL

1.关于本文件 – 版权所有。未经我方批准禁止翻印或摘录。 – 保留技术更改的权利。

不遵守使用说明书会发生危险！ 本说明书中包含安全使用设备的重要信息。其中特别指 出潜在的风险。不遵守使用说明可导致死亡或严重的人

– 处理电流时可能造成危险情况！如果触碰到带电的零部 件，可能会遭受电击，导致烧伤或死亡。 – 只允许具备相关资质的专业人员对电源电压进行操作。 – 请务必遵守各个国家的安装规定和接线条件 (比如，德国：VDE0100；奥地利：OEVE-OENORM

E8001-1；瑞士：SEV1000)。

– 只能使用原装备件。 – 只允许专业机构进行维修。– 955 –

– 适用于室内外的壁装款感应灯(L845SC)。 – 适用于室内外的壁装款灯具(L845C)。 – 适用于室内外的地面安装款感应灯 (GL85SC600/900)。 – 适用于室内外的地面安装款灯具 (GL85C600/900)。

必须至少与无线局域网路由器和接入点保持3米的距离， 以免功能失灵。– 956 –

工作原理（L845SC和GL85SC600/900） – 传感器灯（SC）配备一个主动型运动检测器。 – 智能高频传感器(iHF)发送高频电磁波(5.8GHz)并接 收其回波。在传感器灯感应范围内发生人员移动时，传 感器灯将会感应到反射波。微处理器随即触发"打开感

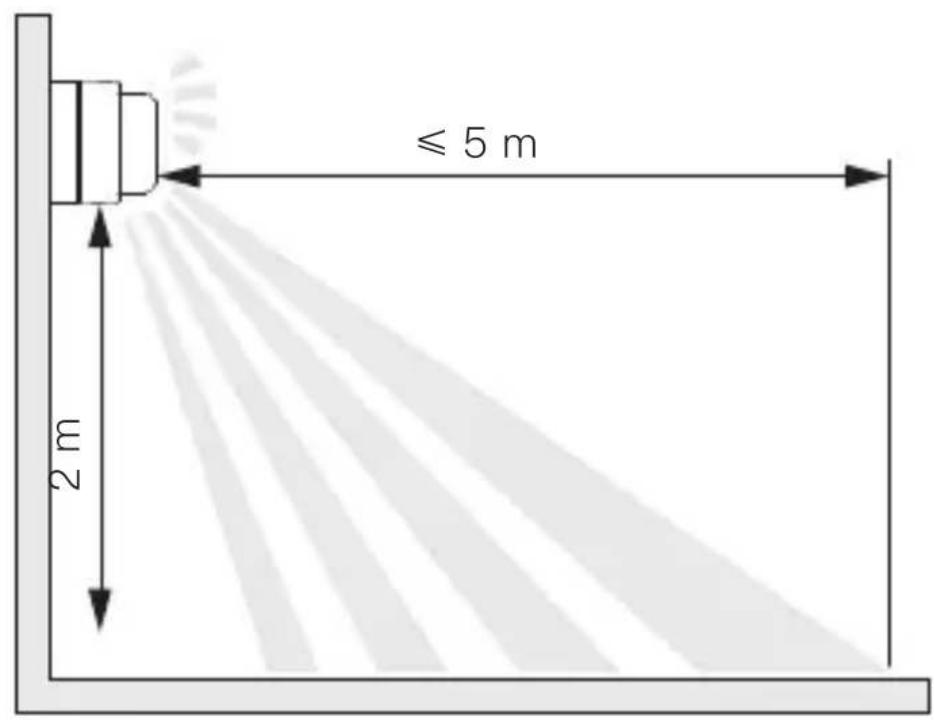

– 在安装时，将设备平行于行走方向，这样才能实现最可

– 如果让人直接走向设备的话，动作检测的作用范围反

– 即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感

– 该传感器通过信号分析来区分移动的人和移动的物体 (如灌木丛或小动物)。因小动物引起的错误接通以及外 部极端温度引起的干扰排除在外。 工作原理（L845C和GL85C600/900） C系列通过蓝牙可以与其他传感器联网，从而扩大探测区 域。它们通过蓝牙将收集到的信号（存在与否和亮度）转 发出去。在传感器联网的情况下，控制其他接口。– 957 –

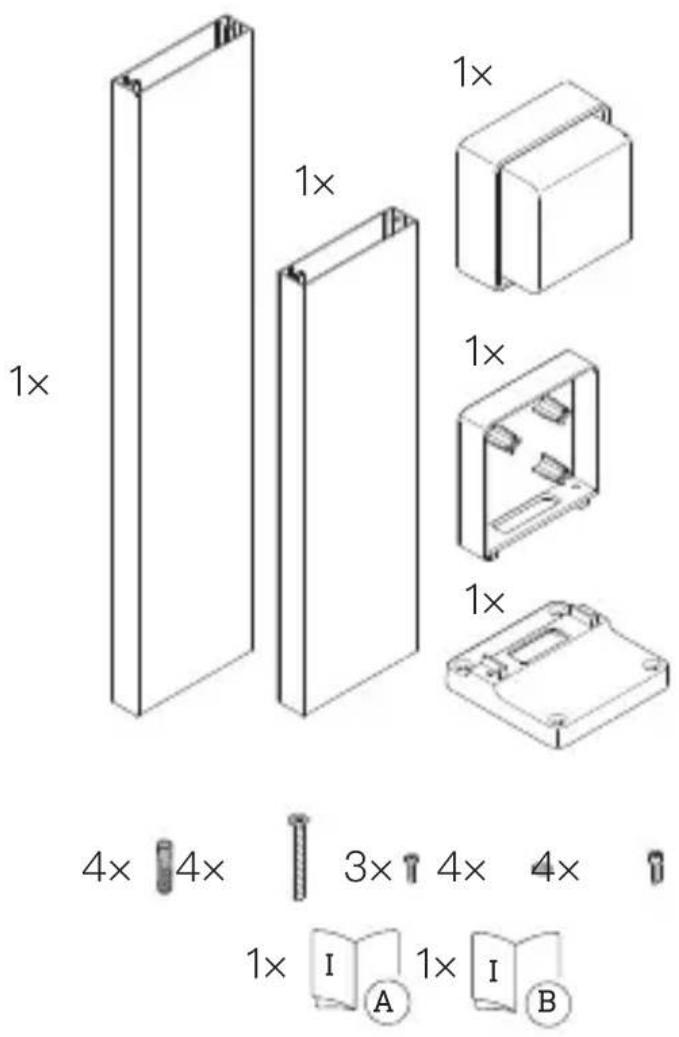

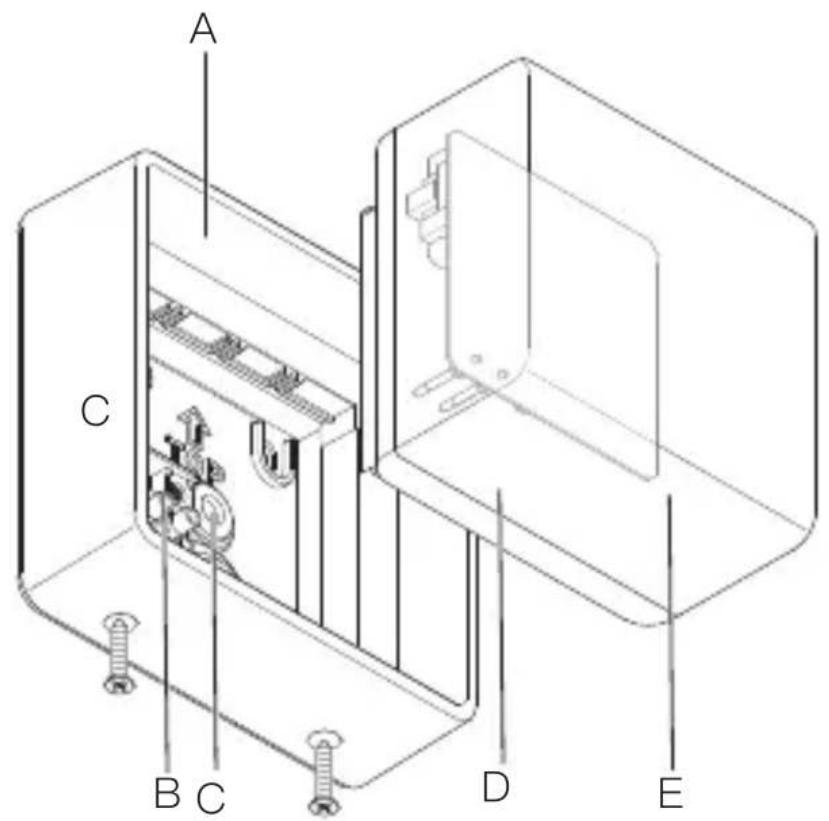

A 墙壁支架 B 连接端子 C 密封塞 D 插头连接 E 立方体灯– 960 –

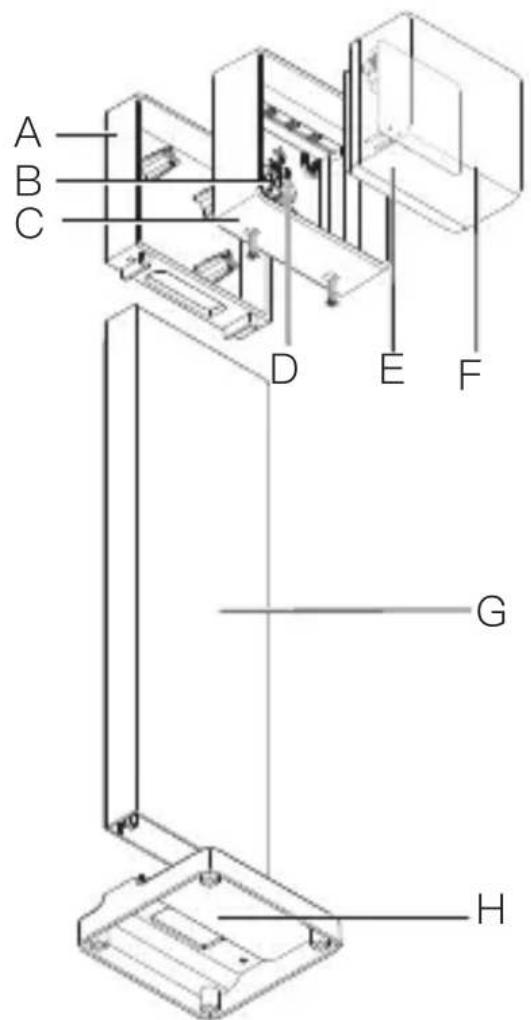

F 托架 G 连接端子 H 壳体 I 密封塞 J 插头连接 K 立方体灯 L 外壳 M 底板– 963 –

电源线由一根2-3芯的电缆组成： L = 相位（通常是黑色、棕色或灰色） N = 零线（通常为蓝色） PE = 地线（绿色/黄色） 地线(PE)：

• 将地线连接在接地端上。 该设备还可以通电连接到一个电源开关上，前提是该电源 开关一直处于接通状态。– 965 –

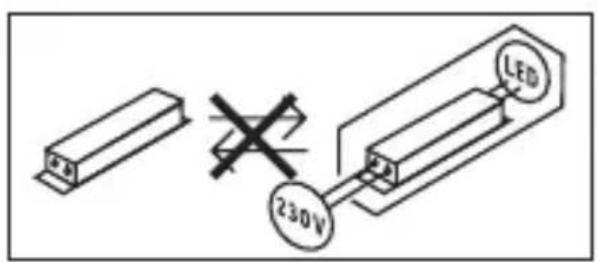

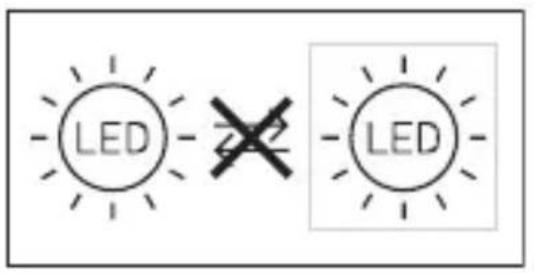

该灯的光源不能更换；如须更换光源(如在其使用寿命结

• 检查所有构件是否受损。损坏时禁止使用产品。

– 检测区域应没有障碍物。 – 避免存在爆炸危险的区域。 – 避免放在易燃的表面上。 – 切勿近距离(<30cm)直视光源。 – 与其他灯具至少保持5m的距离。– 967 –

5 m 5 m B C 当灯具彼此间的安装距离过近时，可能会发生误接通的情 况。它们发出的高频信号会相互干扰。 采用以下措施可避免此类故障发生：

• 通过SteinelConnectApp将灯具联网，并通过各个灯 具的传感器关闭功能有针对性地关闭传感器(B+C)。 联网后，一旦探测到动作，还是会一同开启灯具，但其 传感器处于禁用的状态。– 970 –

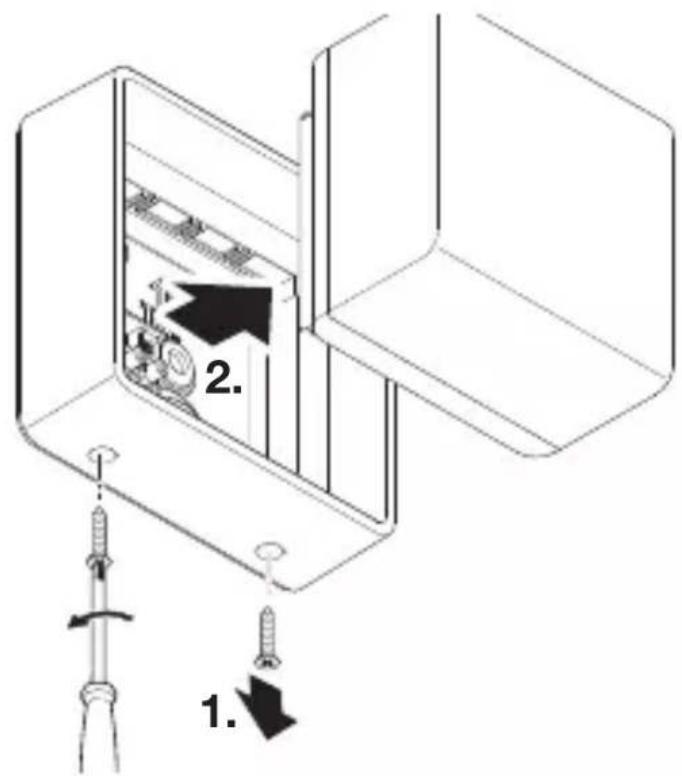

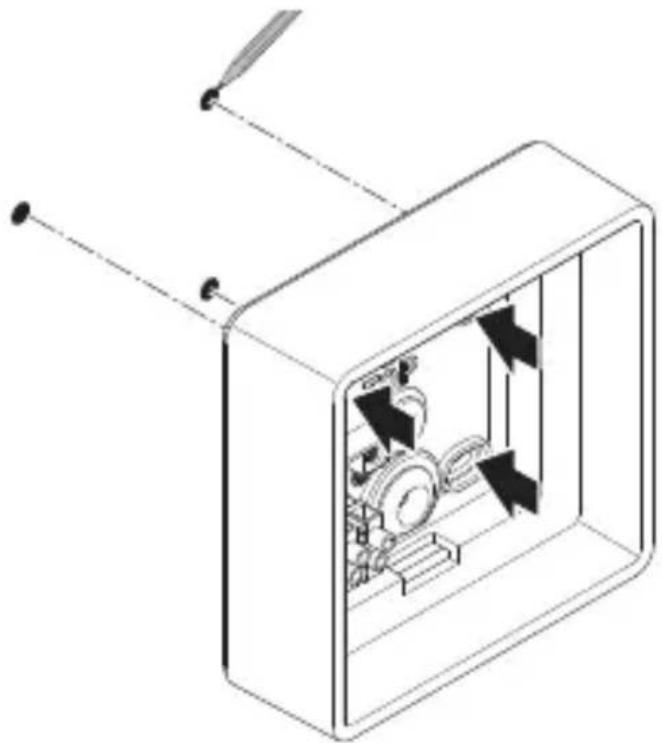

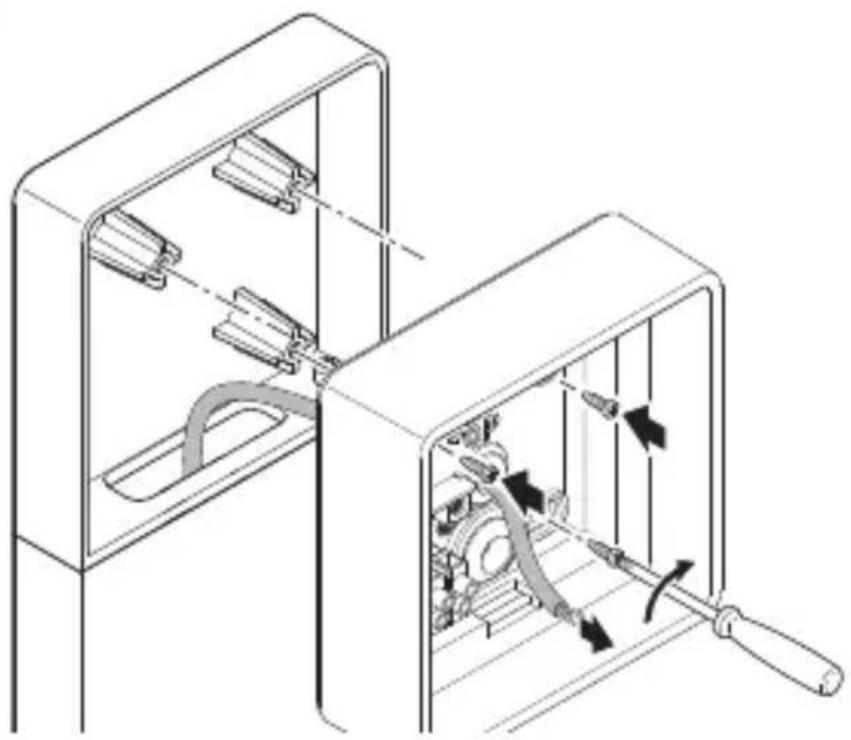

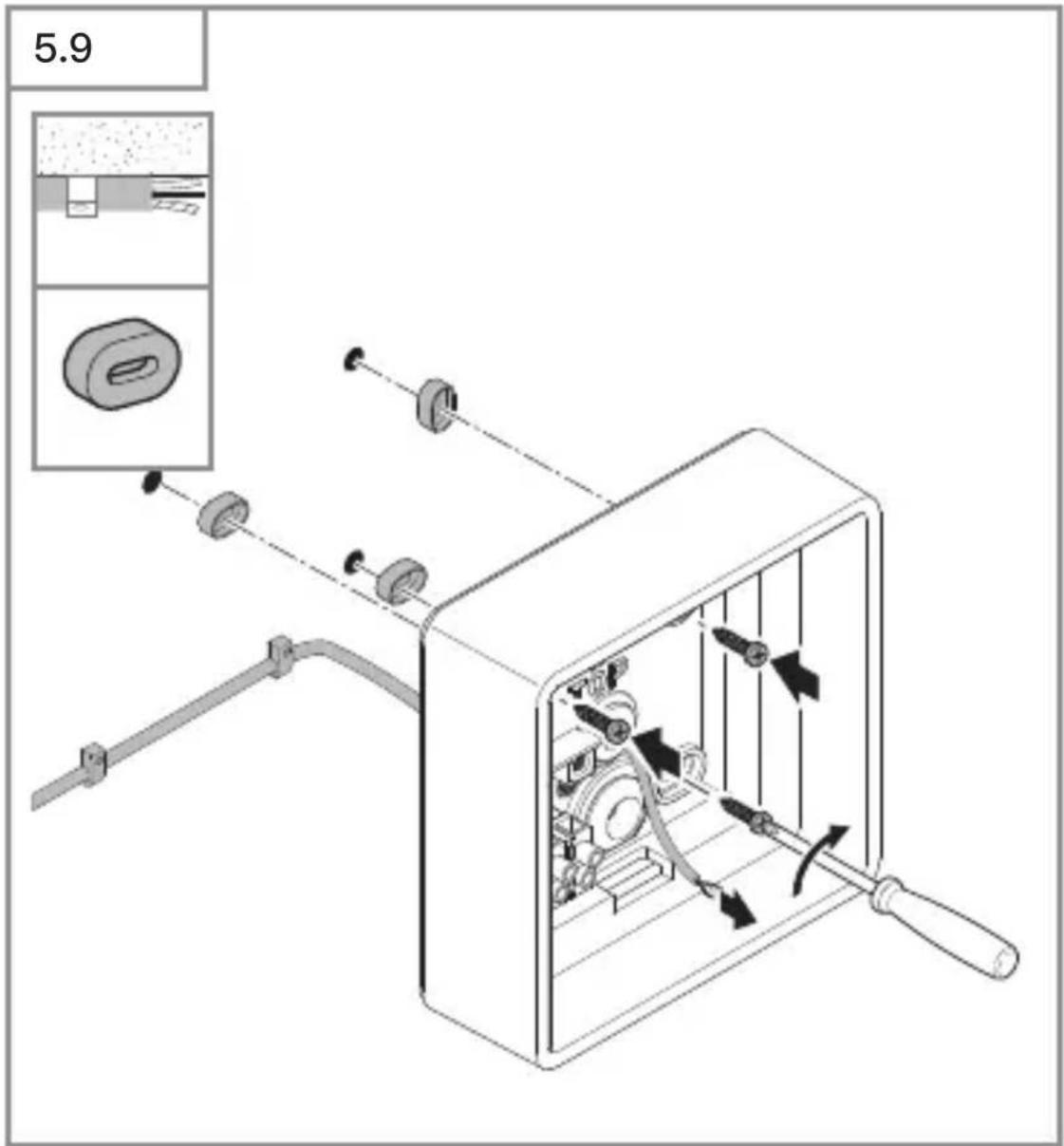

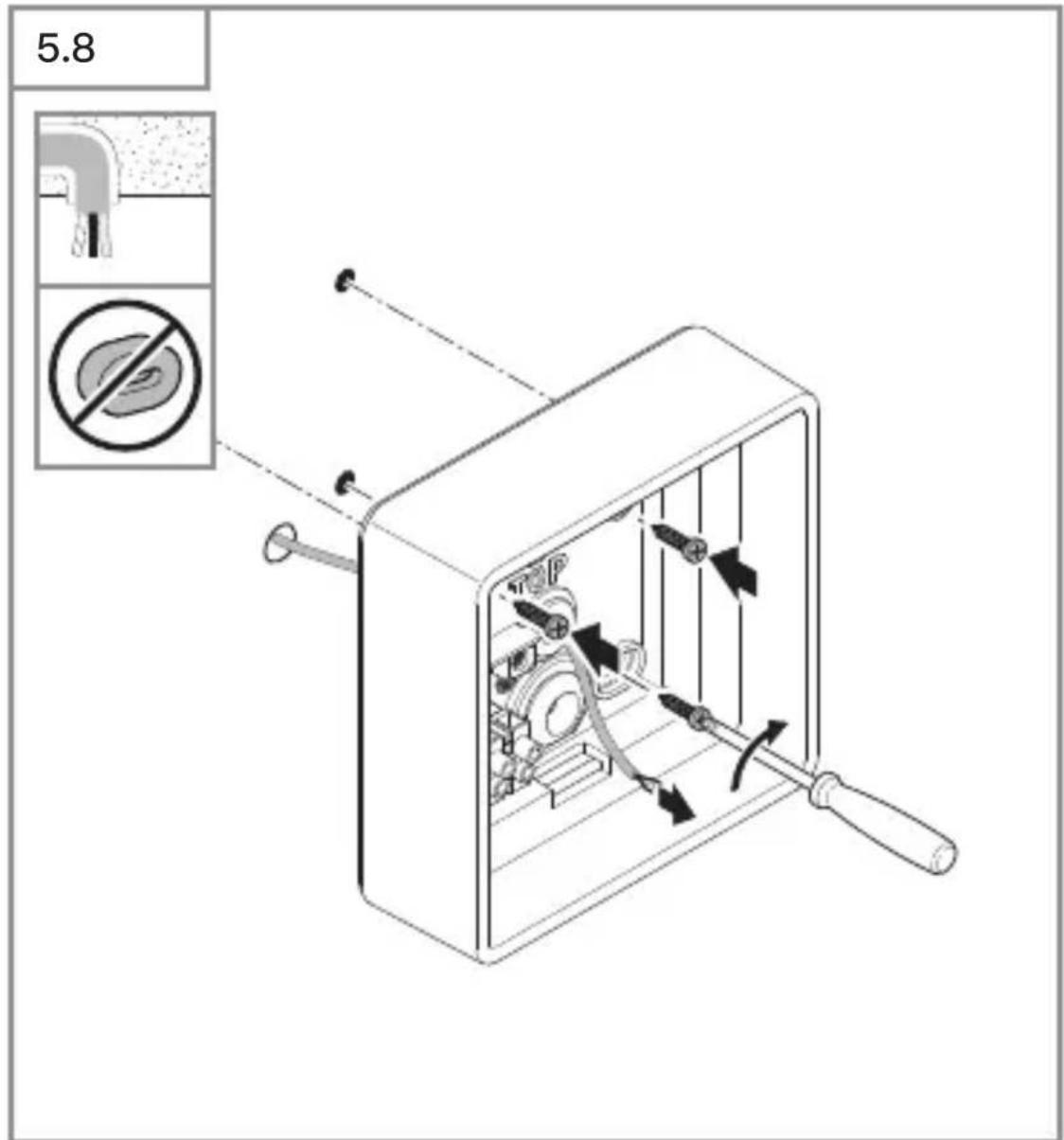

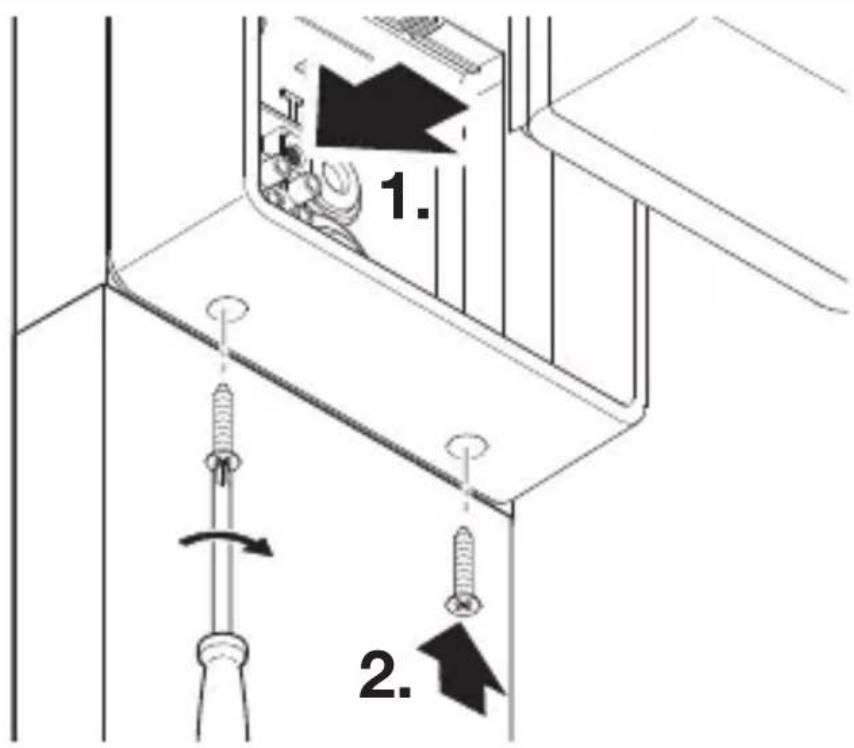

• 钻孔(Ø6mm)，接着放入膨胀螺丝。– 972 –

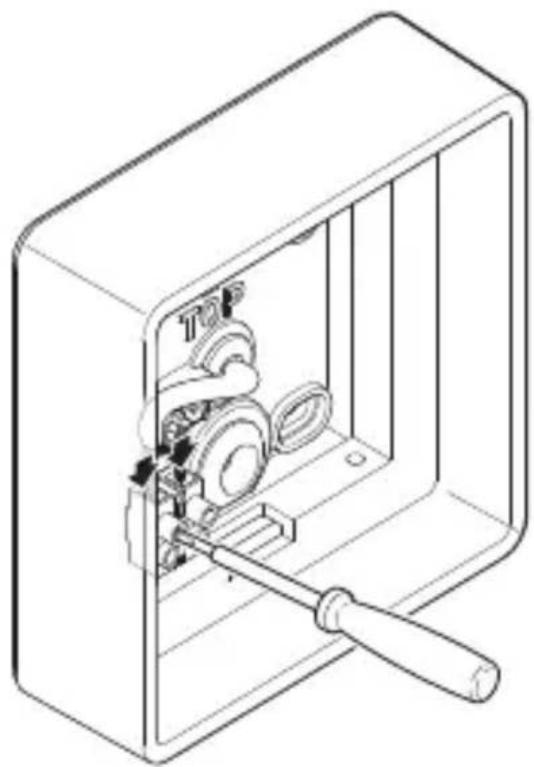

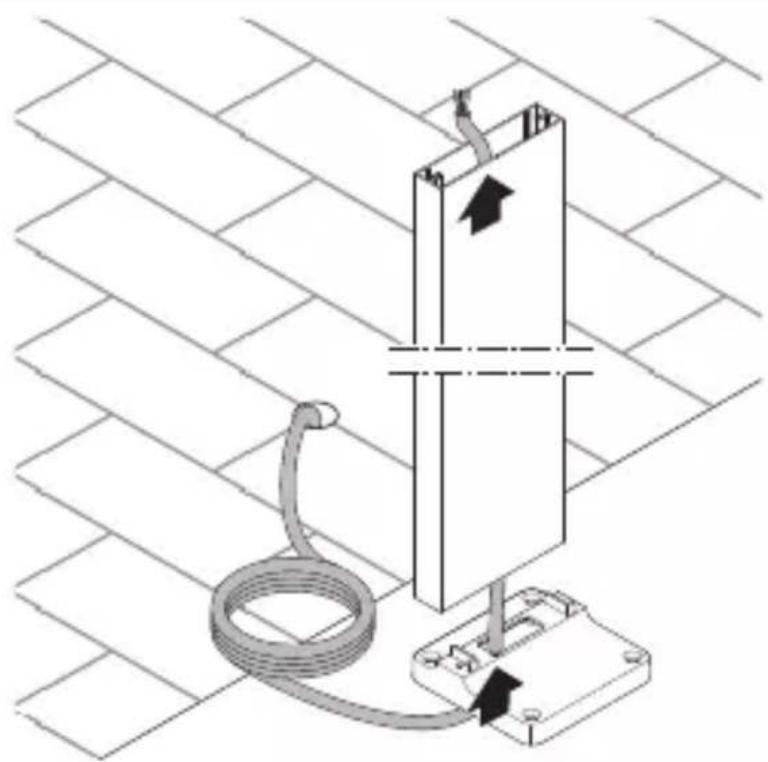

• 按照电路图连接电源引线。 “4.电气连接”

• 通过应用程序进行设置(仅限SC)。 “2.一般安全性提示”– 976 –

请勿将本产品安装于地面以下，以免因腐蚀或氧化造成 损坏。– 979 –

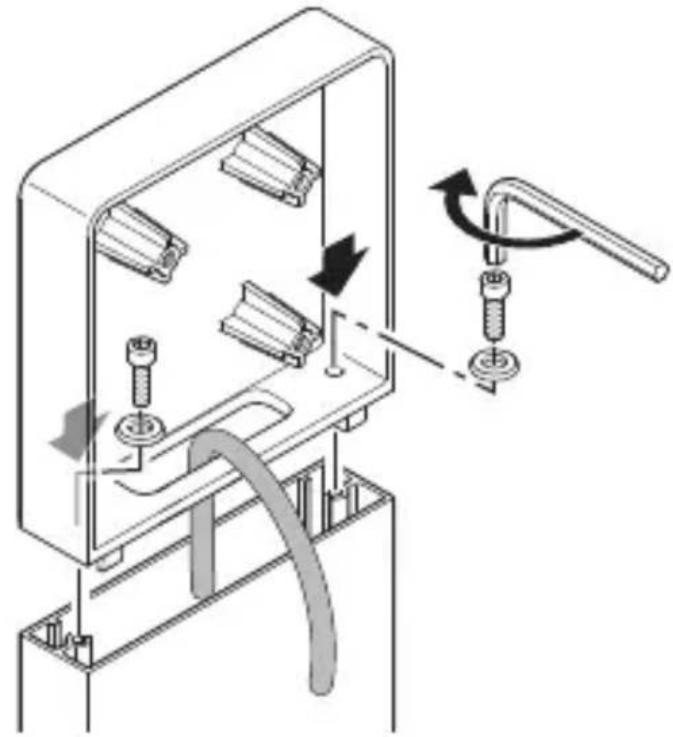

• 按照电路图连接电源引线。 “4.电气连接”

• 通过应用程序进行设置(仅限SC)。 “2.一般安全性提示”– 982 –

6.功能 仅可对SC型号设置这些功能。 对于C系列，只有与一个蓝牙传感器产品组合使用时才具

通过SteinelConnectApp设置这些功能。 SteinelConnectApp 智能手机和平板电脑必须从AppStore下载STEINEL SteinelConnectApp才能对灯具进行配置。需要支持蓝 牙功能的智能手机或平板电脑。 安卓 iOS 可通过智能远程应用程序进行设置的功能：

– 可调节主灯/底灯等级 – 可扩展的有效距离调节

底灯可以实现10％功率的照明。只有当在探测范围内运 动时方才可以将灯光控制到最大灯功率（100％）并持 续已设时间(参见时间设置)。随后照明灯将切换到激活

当低于亮度阈值时，底灯亮起。激活日光模式时，基本照

感应灯具有柔光启动功能。这表明，灯打开时不会直接 切换至最大功率，而是在短时间内，亮度被逐渐调高至 100%。同样，灯关闭时，则是逐渐变暗。– 985 –

如果水与带电零部件发生接触可导致电击、烧伤或死亡。 – 仅在干燥状态下清洁设备。

错误的清洁剂可能造成设备损坏。 – 用略微湿润的抹布清洁设备，切勿使用清洁剂。 重要信息：操作设备无法更换。– 986 –

8.废弃物处理 必须以环保方式回收再利用电子设备、电池、配件和包

切勿将电子设备和电池与生活垃圾一起丢弃！

根据适用的《欧盟报废电子电气设备指令》以及当地法律 的实施细则，必须将报废的电子设备和电池分类收集，并

9.一致性声明 STEINELGmbH特此声明，L845SC, L845C,GL85SC600/900,GL85C600/900 的无线电设备类型符合指令2014/53/EU。在以下网址中 提供欧盟一致性声明的完整文本：www.steinel.de– 987 –

10.制造商担保 制造商保修STEINELGmbH,Dieselstrasse80-84,DE-33442Herzebrock-Clarholz,德国作为购买方相对销售商具有法定的免费修换权和保修权.如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷.我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。质保索赔:如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm.25AHuaduMansion,No.828-838ZhangyangRoad,200122Shanghai,PRChina。为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页www.steinel.cn如果您对质保或产品有任何疑问，敬请垂询：服务热线+862158204486。

– 防护等级： I – 环境温度： -20至+40°C – 蓝牙频率： 2.4-2.48GHz – 蓝牙发射功率： 5dBm，3mW – 能效等级： 本产品具备一个 能效等级为"F"的光源。

• 对于C系列：只能与一个蓝牙传感器产品组合使用。– 990 –

设备不接通(仅限SC)。 – 暮光设置选择错误。

• 更换损坏的保险装置。 – 为最大限度地减少故障，禁止快速动作，或是检测区域

• 光源无法切换。彻底更换设备。 设备不关闭(仅限SC)。 – 感应范围内出现持续移动。

• 必要时限制或更改感应范围。 设备不完全关闭(仅限SC)。

设备意外接通(仅限SC)。 – 设备安装不牢固，导致其会移动。

– 虽然发生了动作，但是监视器无法识别(墙后面的动 作，灯泡附近的小物体动作等等)。
