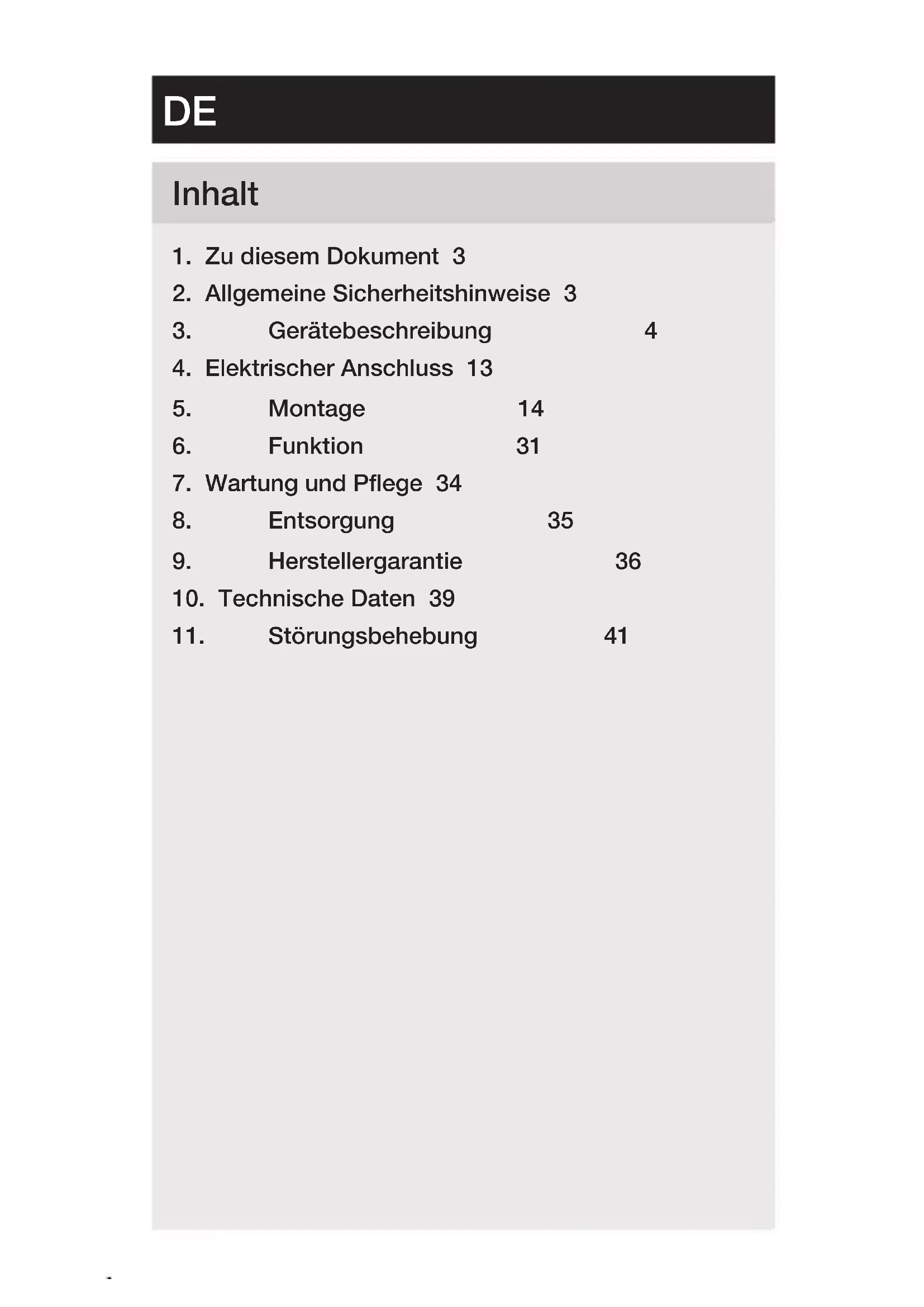

BEDIENUNGSANLEITUNG GL 85 SC 900 STEINEL

1. Zu diesem Dokument 3
2. Allgemeine Sicherheitshinweise 3
3. Gerätebeschreibung 4
4. Elektrischer Anschluss 13
5. Montage 14
6. Funktion 31
7. Wartung und Pflege 34
8. Entsorgung 35
9. Herstellergarantie 36
10. Technische Daten 39
11. Störungsbehebung 41

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
- Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren!

Warnung vor Gefahren durch Strom!

Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung!

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.
• Sicherheitshinweise befolgen.
• Zugänglich aufbewahren.

- Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

– Die Arbeit an der Netzspannung ist nur durch qualifiziertes Fachpersonal zulässig.
- Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z. B. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Nur Original-Ersatzteile verwenden.
– Reparaturen sind nur durch Fachbetriebe zulässig.

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch

– Sensor-Leuchte zur Wandmontage im Außen- und Innenbereich (L 845 SC).
– Leuchte zur Wandmontage im Außen- und Innenbereich (L 845 C).
– Sensor-Leuchte zur Bodenmontage im Außen- und Innenbereich (GL 85 SC 600 / 900).
– Leuchte zur Bodenmontage im Außen- und Innenbereich (GL 85 C 600 / 900).

Nicht bestimmungsgemäßer Gebrauch

– Die Geräte sind nicht dimmbar.

Nicht dimmbar

Hinweis:

Bitte sorgen Sie bei der Installation dafür, dass ein Abstand von min. 3 m zu WLAN Router oder Access Points eingehalten wird.

Funktionsprinzip (L 845 SC und GL 85 SC 600 / 900)

– Die Sensorleuchten (SC) beinhalten einen aktiven Bewegungsmelder.
- Der intelligente Hochfrequenzsensor (iHF) sendet hochfrequente elektromagnetische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei Bewegung von Personen im Erfassungsbereich der Sensorleuchte, wird die Echo-veränderung vom Sensor wahrgenommen. Ein Mikroprozessor löst den Schaltbefehl „Licht einschalten“ aus.
– Die sicherste Bewegungserfassung erfolgt bei Montage des Geräts seitlich zur Gehrichtung.
– Die Reichweite der Bewegungserfassung ist eingeschränkt, wenn direkt auf das Gerät zugegangen wird.
– Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich.
- Der Sensor unterscheidet durch eine Signalanalyse zwischen sich bewegenden Personen und sich bewegenden Objekten wie Sträuchern oder Kleintieren. Fehlschaltungen durch Kleintiere sowie Störungen durch extreme Temperaturen werden so ausgeschlossen.

Funktionsprinzip (L 845 C und GL 85 C 600 / 900)

Die C-Varianten können über Bluetooth mit anderen Sensoren vernetzt werden, um eine Erweiterung des Erfassungsbereichs umzusetzen. Sie leiten die erfassten Signale (Präsenz und Helligkeit) über Bluetooth weiter. Die Steuerung erfolgt im vernetzten Sensor mit anderer Schnittstelle.

Lieferumfang L 845 SC, L 845 C

3.1

• 1 (Sensor)-leuchte
• 3 Dübel
• 3 Schrauben
• 3 Abstandhalter
• 1 Sicherheitsdatenblatt (A)
• 1 Quick-Start-Guide (B)

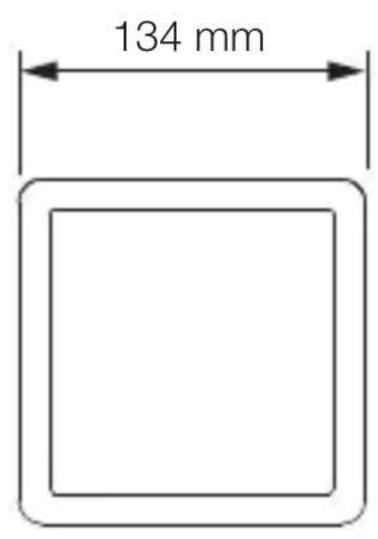

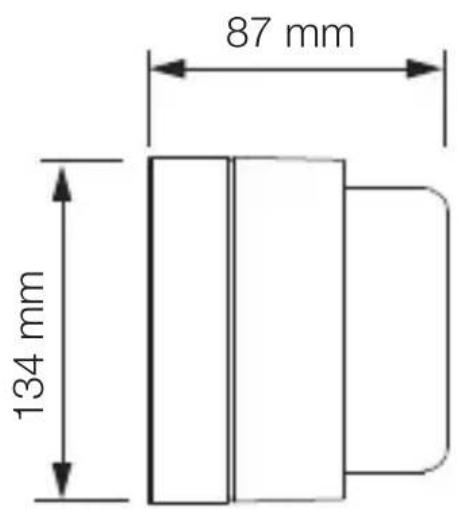

Produktmaße L 845 SC, L 845 C

3.2

134 mm

87 mm 134 mm

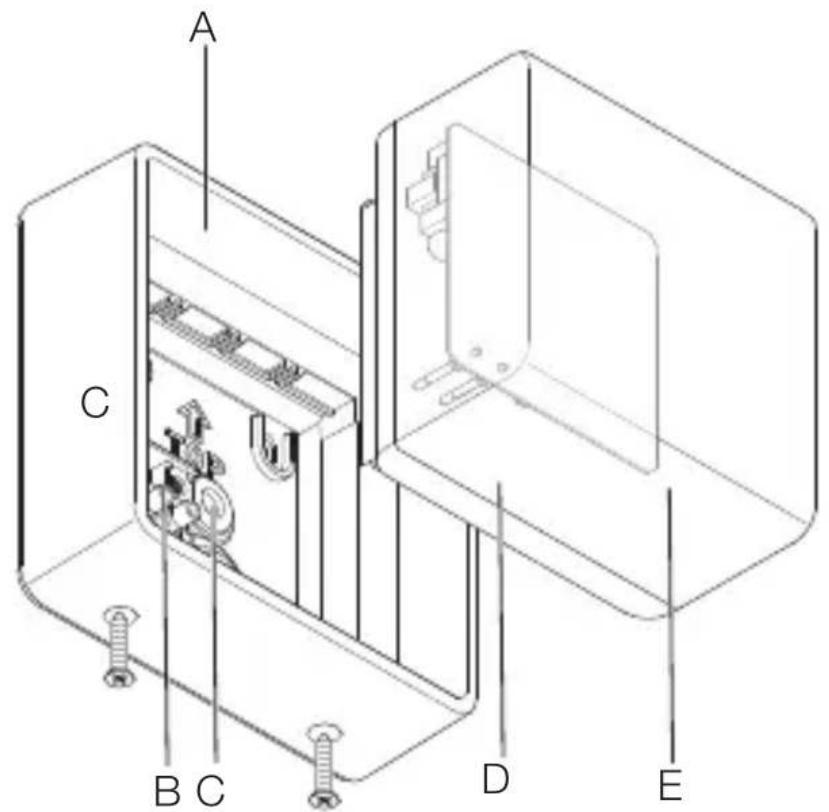

Geräteübersicht L 845 SC, L 845 C

3.3

A C B C D E

A Wandhalter
B Anschlussklemme
C Dichtstopfen
D Steckverbindung
E Leuchtenwürfel

Lieferumfang GL 85 SC, GL 85 C

3.4

• 1 (Sensor)-leuchte
• 1 Halterung
• 1 Profil (alternativ 437 mm oder 737 mm)
• 1 Bodenplatte
• 4 Dübel
• 4 Schrauben
• 3 Verbindungsschrauben
• 4 Unterlegscheibe
• 4 kleine Schrauben
• 1 Sicherheitsdatenblatt (A)
• 1 Quick-Start-Guide (B)

3.5

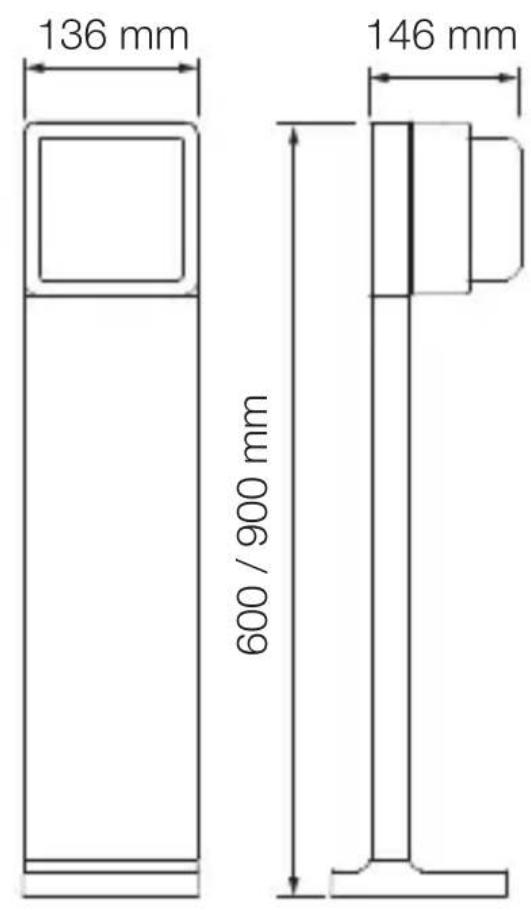

136 mm 600 / 900 mm 146 mm

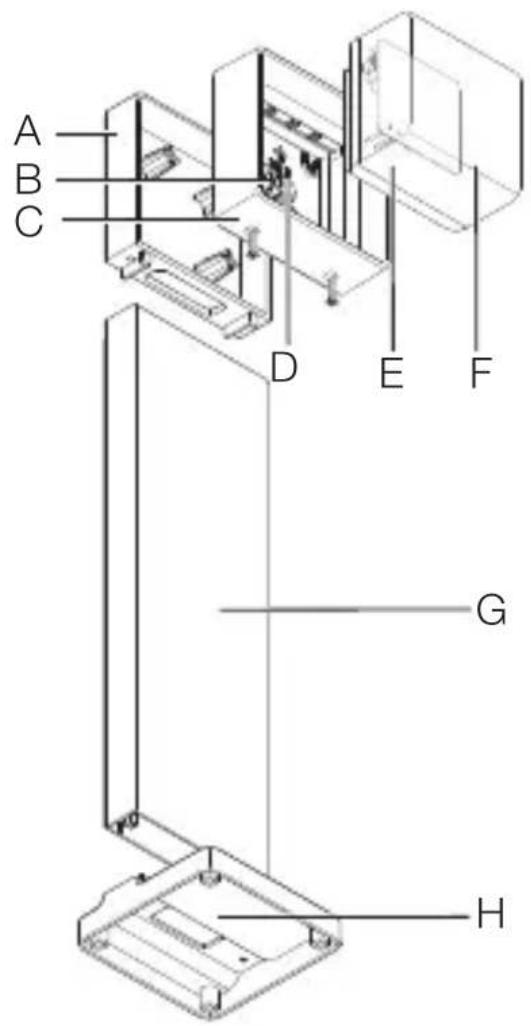

Geräteübersicht GL 85 SC, GL 85 C

3.6

A Halterung
B Anschlussklemme
C Gehäuse
D Dichtstopfen
E Steckverbindung
F Leuchtenwürfel
G Profil
H Bodenplatte

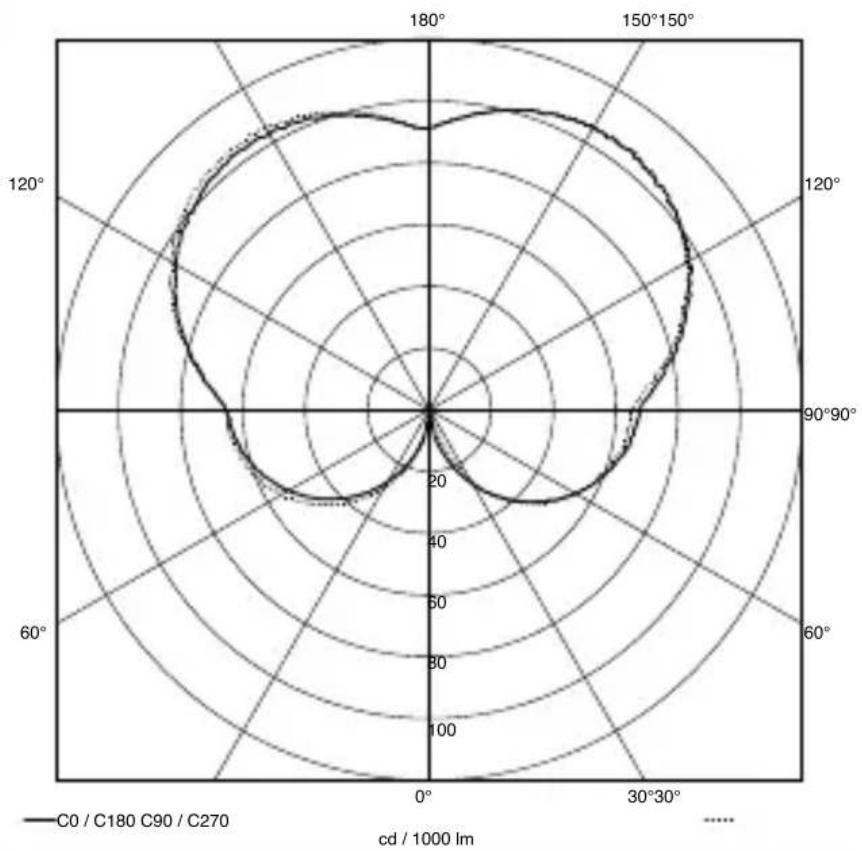

Lichtstärkeverteilung

3.7

4. Elektrischer Anschluss

Schaltplan

4.1

Die Netzzuleitung besteht aus einem 2-3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün / gelb)

Schutzleiter (PE):

- Schutzleiter an der Erdungsklemme anschließen.

Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

LED LED

5. Montage

Gefahr durch elektrischen Strom!

Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.
• Spannungsfreiheit mit Spannungs prüfer kontrollieren.
• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt.

Gefahr von Sachschäden!

Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.
• Anschlussleitungen korrekt verbinden.

Montagevorbereitung

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Produkt nicht in Betrieb nehmen.
  • Geeigneten Montageort auswählen.

-Unter Berücksichtigung der Reichweite.
-Unter Berücksichtigung der Bewegungserfassung.
-Erschütterungsfrei.
–Erfassungsbereich frei von Hinder nissen.
–Nicht in explosionsgefährdeten Bereichen.
–Nicht auf leicht entflammbaren Oberflächen.
-Kein Einblick in die Lichtquelle aus kurzer Distanz (< 30 cm).
-Mindestens 5 m von anderen Leuchten entfernt.

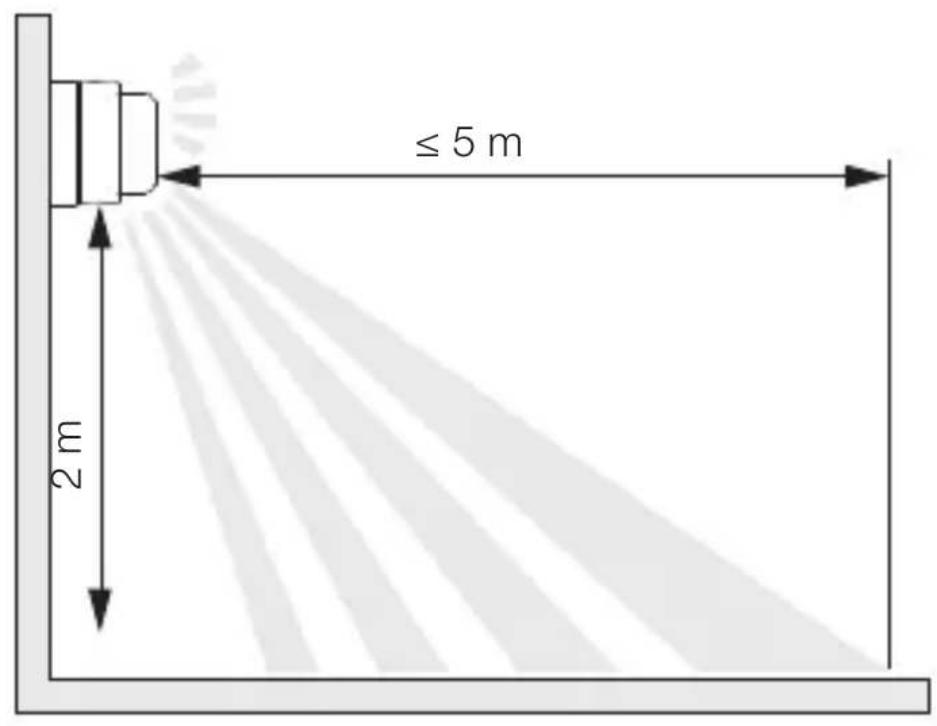

Reichweite L 845 SC

5.1

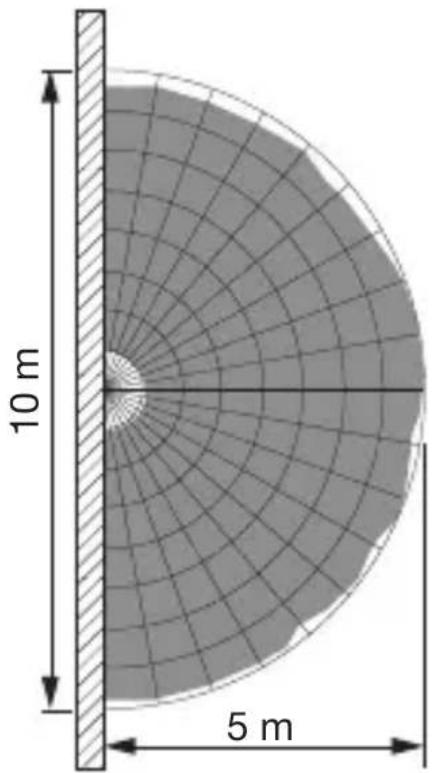

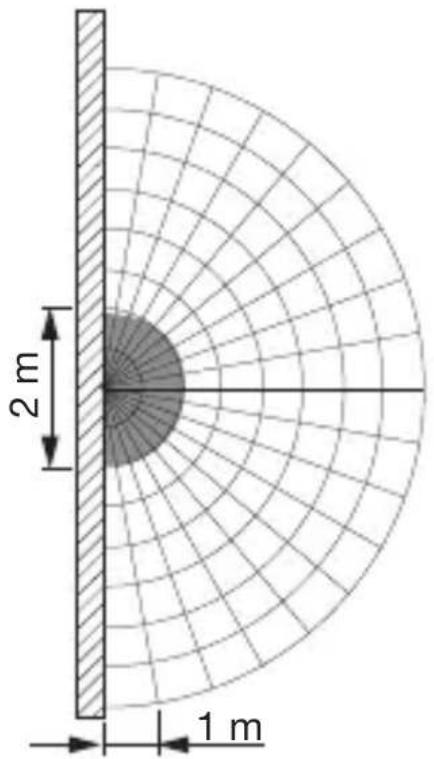

Bewegungserfassung SC

5.3

2 m 1 m

10 m 5 m

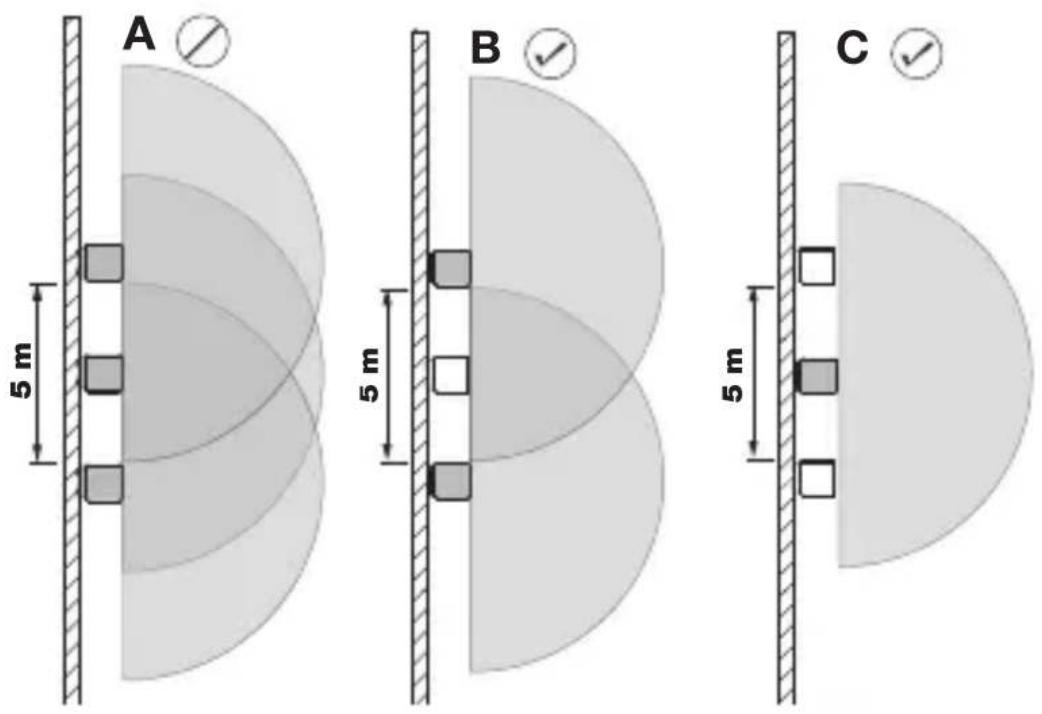

Abstand der Leuchten SC

5.4

A 5 m B 5 m C 5 m

Wenn die Leuchten zu nahe nebeneinander montiert sind, kann es zu Fehlschaltungen kommen. Die ausgesendeten Hochfrequenzsignale können sich gegenseitig stören.

Folgende Maßnahmen helfen, diesen Fehler zu umgehen:

• Leuchten in einem Abstand von mindestens 5 m montieren.
• Vernetzen Sie die Leuchten über die Steinel Connect App und schalten Sie den Sensor über die Sensor-Off Funktion bei einzelnen Leuchten gezielt ab (B + C). Durch die Vernetzung werden bei Bewegung auch die Leuchten mit eingeschaltet, deren Sensor deaktiviert ist.

Montageschritte L 845 SC, L 845 C

5.5

I O

1. 2.

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.
• Sicherungsschrauben lösen.
  • Leuchtenwürfel vom Wandhalter trennen.

5.6

• Bohrlöcher anzeichnen.

5.7

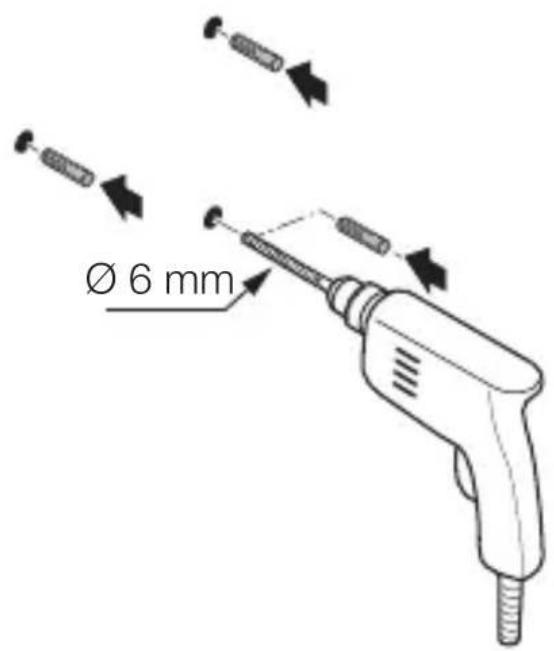

Ø 6 mm

- Löcher bohren (∅ 6 mm) und Dübel einsetzen.

5.8

• Dichtstopfen für Netz-Zuleitung durchstoßen.
- Wandhalter bei Unterputz-Zuleitung ohne Abstandhalter festschrauben.

5.9

• Dichtstopfen für Netz-Zuleitung durchstoßen.

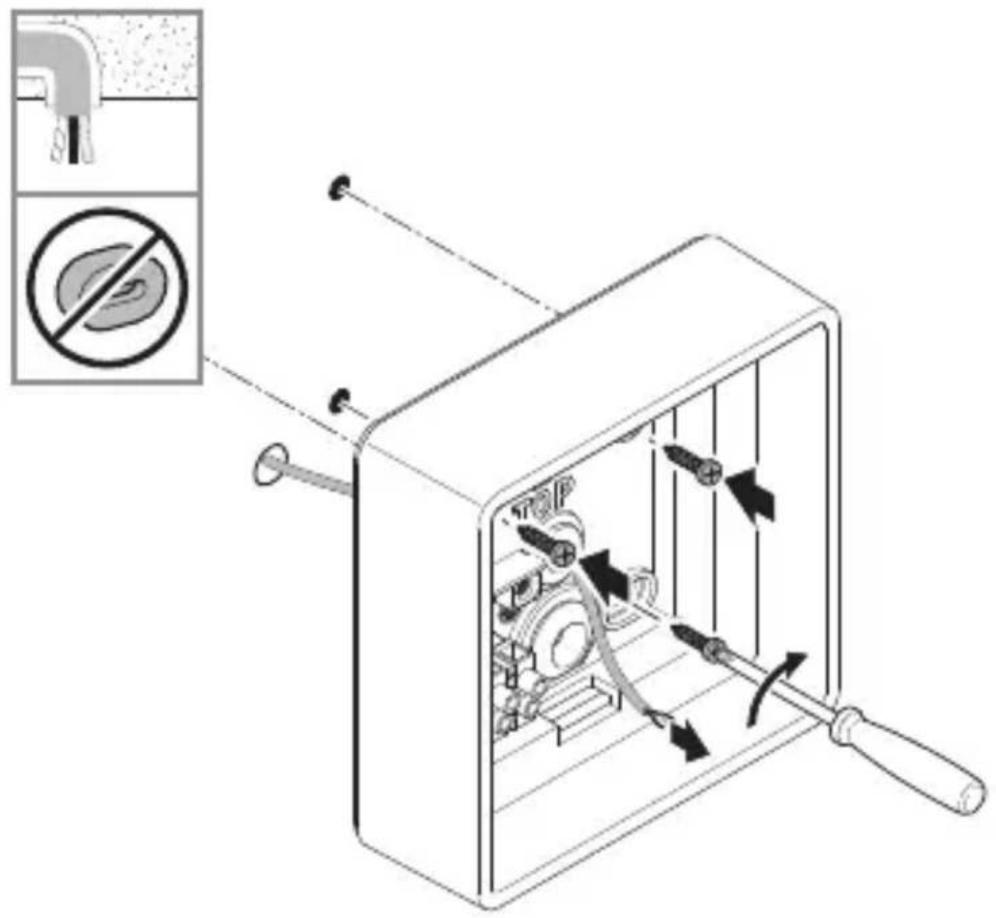

- Wandhalter bei Aufputz-Zuleitung mit Abstandhaltern festschrauben.

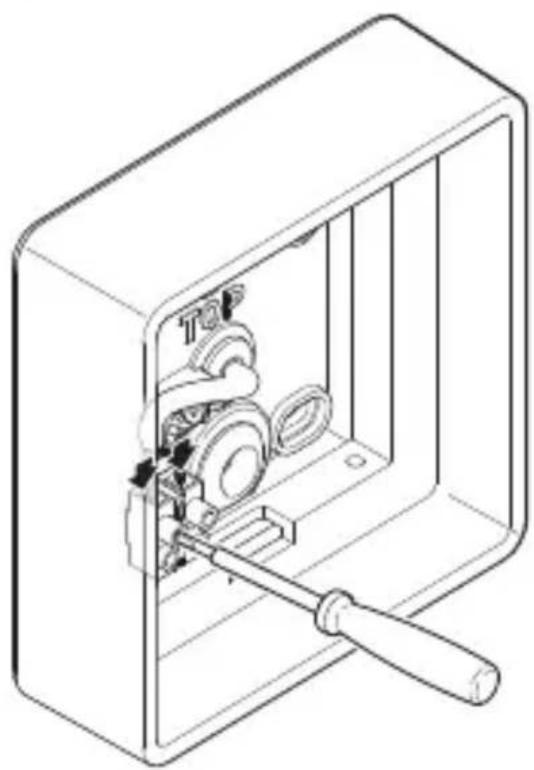

5.10

- Netzzuleitung laut Schaltplan anschließen.

→4. Elektrischer Anschluss

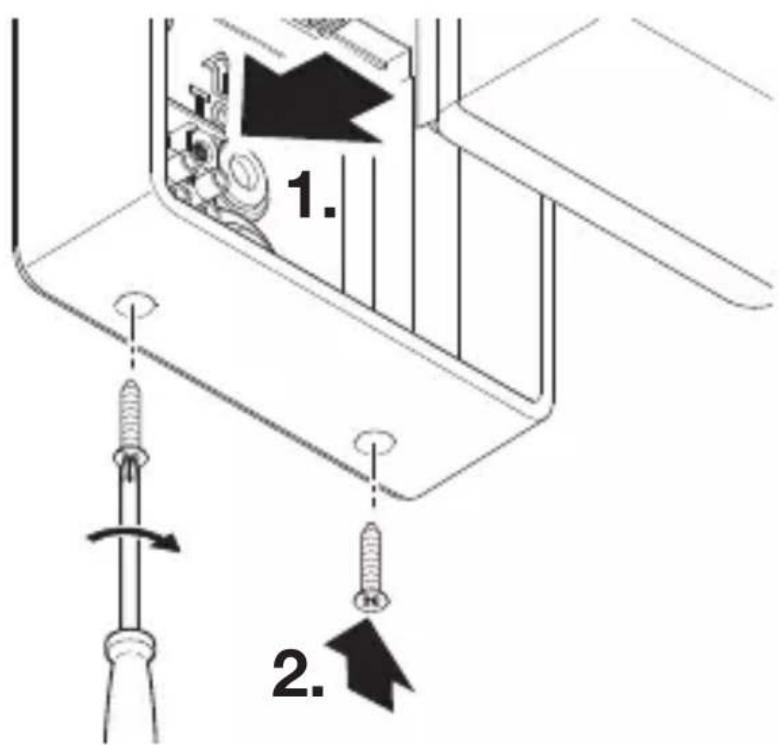

5.11

1. 2.

• Leuchtenwürfel auf Wandhalter aufsetzen.
- Sicherungsschrauben einschrauben.

5.12

I O

• Stromversorgung einschalten.
- Einstellungen per App vornehmen (nur SC). →6. Funktion

Montageschritte GL 85 SC, GL 85 C

5.13

I O

1. 2.

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.
• Sicherungsschrauben lösen.
  • Leuchtenwürfel vom Gehäuse trennen.

5.14

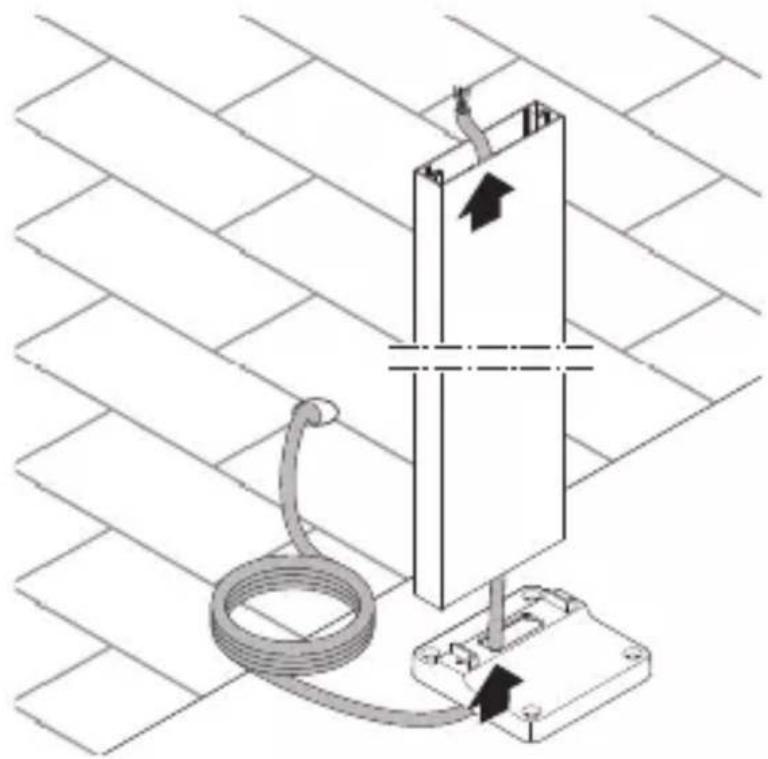

• Kabel durch Bodenhalter und Profil ziehen.

5.15

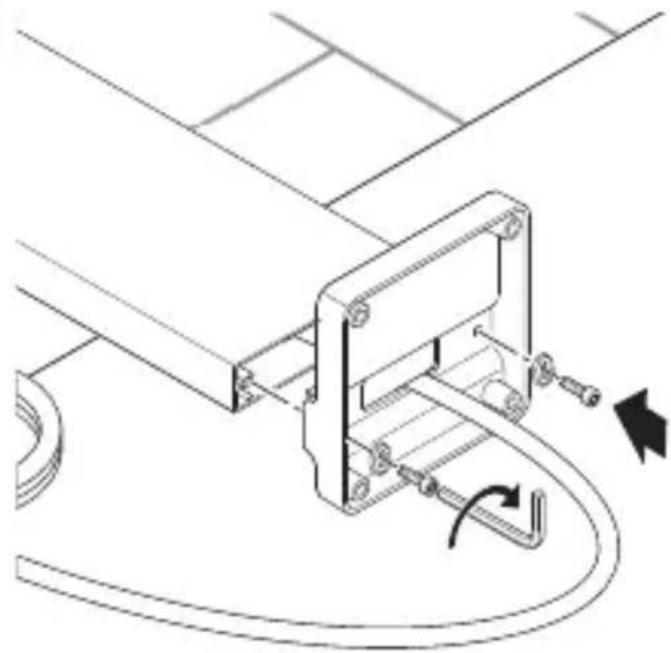

- Bodenplatte mit Profil verschrauben.

5.16

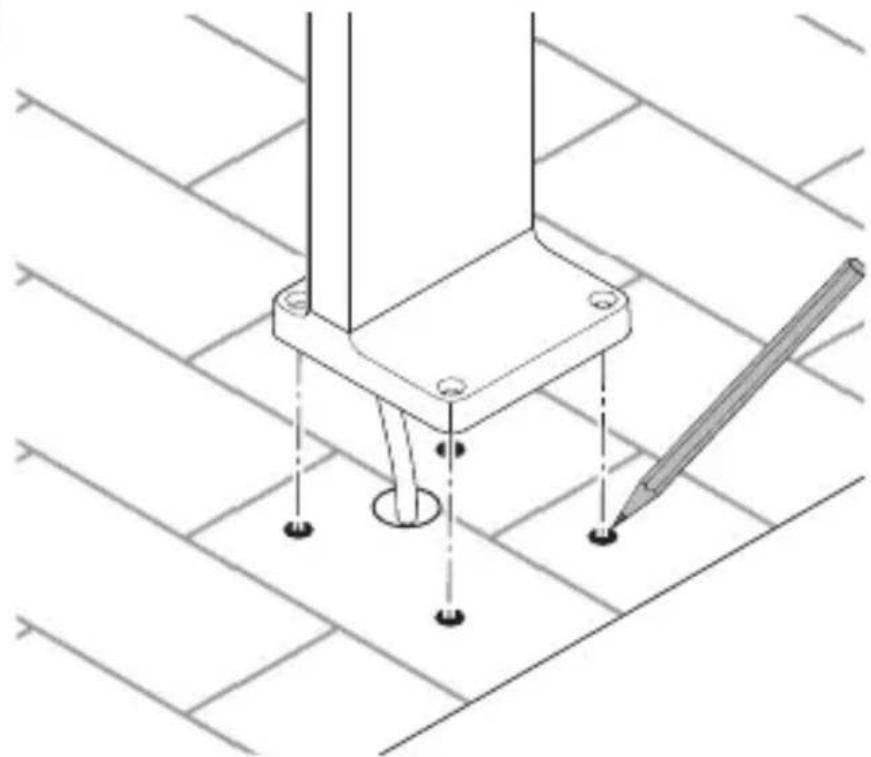

• Bohrlöcher einzeichnen.

5.17

- Löcher bohren und Dübel einsetzen.

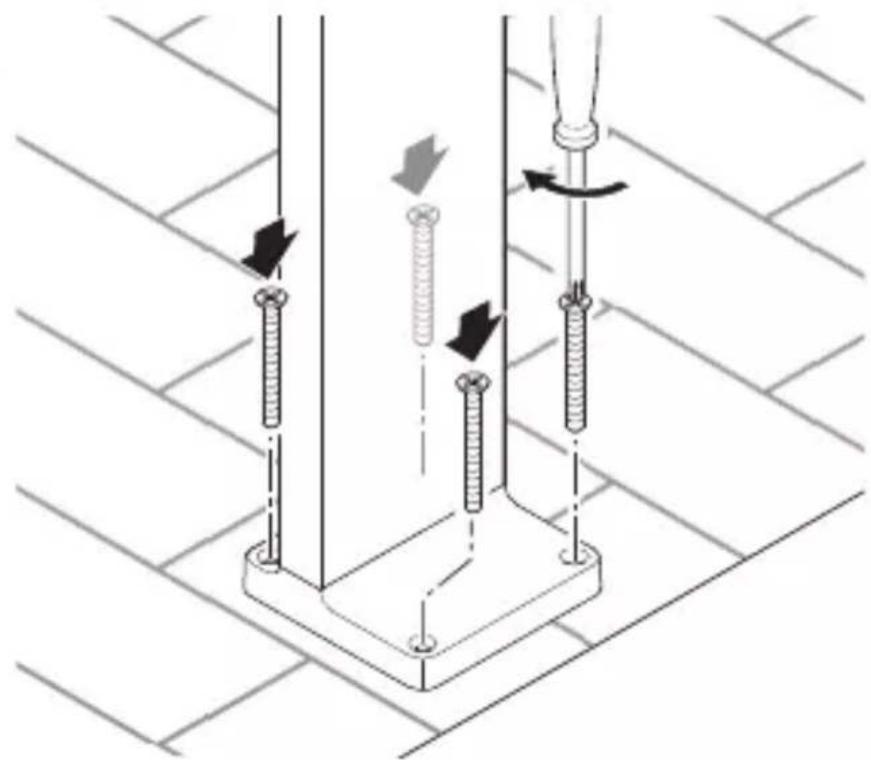

5.18

- Bodenplatte am Boden verschrauben.

Hinweis:

Um Korrosion und oder Oxidation zu vermeiden, sollte das Produkt nicht unter der Erdoberfläche montiert werden.

5.19

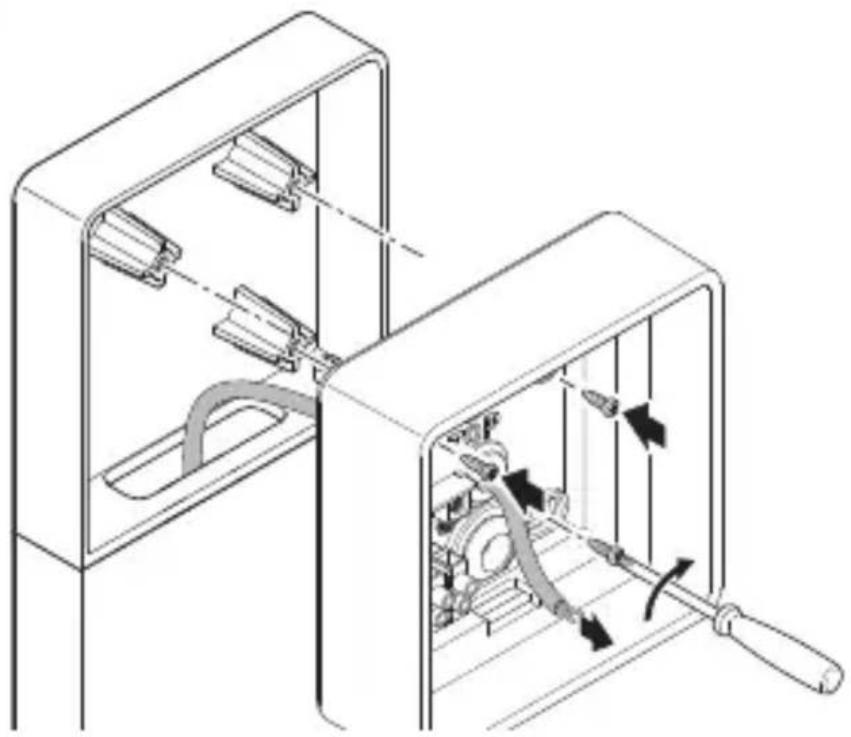

• Kabel durch Halterung durchführen.
- Halterung auf Profil aufsetzen.
- Schrauben mit Unterlegscheiben verschrauben.

5.20

• Kabel durch Gehäuse durchführen.
  • Gehäuse an Halterung anschrauben.

5.21

- Netzzuleitung laut Schaltplan anschließen.

→4. Elektrischer Anschluss

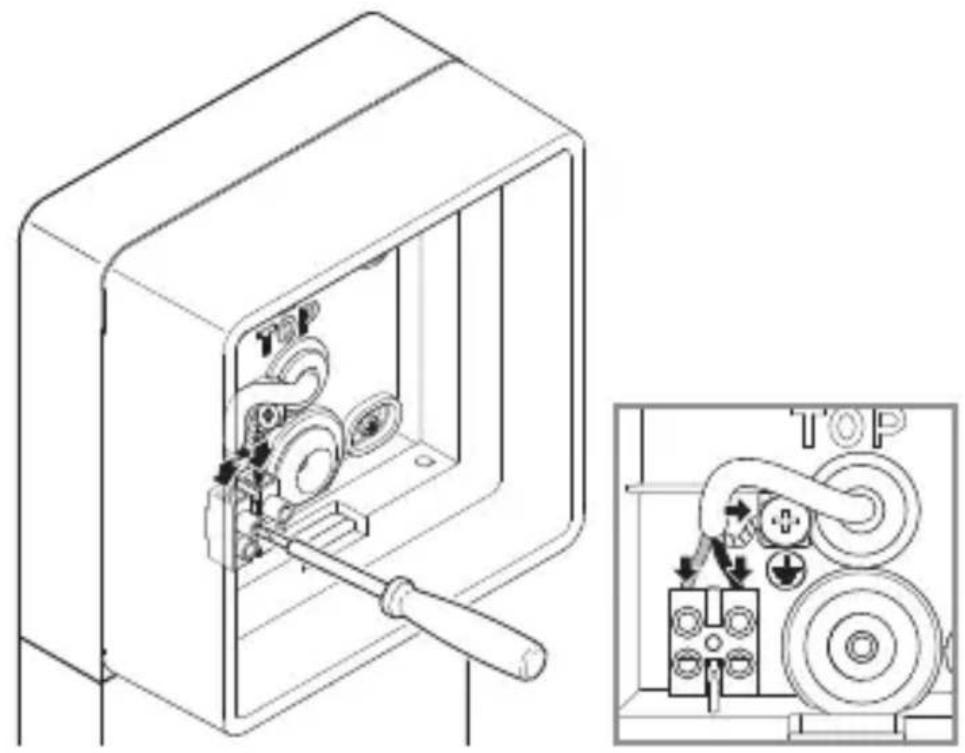

5.22

1. 2.

• Leuchtenwürfel auf Gehäuse aufsetzen.
• Sicherungsschrauben einschrauben.

5.23

I O

• Stromversorgung einschalten.
- Einstellungen per App vornehmen (nur SC). 6. Funktion

6. Funktion

Die Funktionen sind für die SC-Varianten einstellbar. Für die C-Varianten gelten die Funktionen nur in Kombination mit einem Bluetooth-Sensor-Produkt.

Die Einstellung der Funktionen erfolgt über die Steinel Connect App.

Steinel Connect App

Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL Steinel Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich.

Android iOS

Funktionen, die durch die Steinel Connect App einstellbar sind:

• Zeiteinstellung
  – Reichweiteneinstellung
  – Dämmerungseinstellung
• Grundlichtfunktion
  – Hauptlicht- / Grundlichtlevel einstellbar
• erweiterte Reichweiteneinstellung
• Gruppenvernetzung
  – Dämmerungseinstellung durch Teach-In

Werkseinstellungen

– Dämmerungseinstellung: Tageslichtbetrieb 1.000 Lux
– Zeiteinstellung: 2 Sekunden
– Reichweiteneinstellung:5 Meter

Dämmerungseinstellung

Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca. 2 – 2.000 Lux eingestellt werden.

-※= Tageslichtbetrieb (helligkeitsunabhängig)
- Ⓐ = Dämmerungsbetrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf Tageslichtbetrieb stehen.

Zeiteinstellung

Die Ausschaltverzögerung kann stufenlos von ca. 5 Sekunden bis max. 60 Minuten eingestellt werden. Jede erfasste Bewegung schaltet das Licht erneut ein.

Hinweis: Nach jedem Ab schalten der LED-Leuchte ist für eine Dauer von ca. 1 Sekunde keine erneute Bewe gungserfassung möglich. Anschließend kann die LED-Leuchte bei Bewegung wieder Licht schalten. Bei der Justierung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Reichweiteneinstellung (Empfindlichkeit)

Mit dem Begriff Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2 m Höhe als Erfassungsbereich ergibt.

– Einstellung auf maximal = max. Reichweite (5 m)

– Einstellung auf minimal = min. Reichweite (1 m)

Grundlichtfunktion

Das Grundlicht ermöglicht eine Beleuchtung mit 10 % der Lichtleistung. Erst bei Bewegung im Erfassungsbereich wird das Licht für die eingestellte Zeit (siehe Zeiteinstellung) auf maximale Lichtleistung (100 %) geschaltet. Danach schaltet die Leuchte in das aktivierte Grundlicht. Das Grundlicht ist AN, wenn die Helligkeitsschwelle unterschritten wird. Bei aktiviertem Tageslichtbetrieb ist das Grundlicht immer AN.

0 min = Soft-Lichtstart / kein Grundlicht AN ab eingestelltem Dämmerungswert

10 min = Soft-Lichtstart + Grundlicht 10 Minuten

30 min = Soft-Lichtstart + Grundlicht 30 Minuten

= Soft-Lichtstart + Grundlicht die ganze Nacht

Was ist Soft-Lichtstart?

Die Sensorleuchte verfügt über eine Soft-Lichtstart-Funktion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet, sondern die Helligkeit innerhalb kurzer Zeit stetig bis 100 % hochgeregelt wird. Ebenso wird das Licht beim Ausschalten langsam heruntergeregelt.

7. Wartung und Pflege

Das Gerät ist wartungsfrei.

Gefahr durch elektrischen Strom!

Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

- Gerät nur im trockenen Zustand reinigen.

Gefahr von Sachschäden!

Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

- Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

230V LED

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltge-rechten Wiederverwertung zugeführt werden.

9. Konformitätserklärung

Hiermit erklärt die STEINEL GmbH, dass der Funkanlagen- typ L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

10. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine Garantie gemäß den nachstehenden Bedingungen:

Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie erstreckt sich auf sämtliche STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden.

Unsere Garantieleistungen für Verbraucher

Die nachstehenden Regelungen gelten für Verbraucher. Verbraucher ist jede natürliche Person ist, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt.

Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten 5 Jahre jeweils ab Kaufdatum des Produkts.

Wir tragen die Transportkosten, jedoch nicht die Transport-risiken der Rücksendung.

Unsere Garantieleistungen für Unternehmer

Die nachstehenden Regelungen gelten für Unternehmer. Unternehmer ist eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolge-modell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten 5 Jahre jeweils ab Kaufdatum des Produkts.

Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des mangelhaften Produkts und den Einbau eines Austauschprodukts.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel.

Darüber hinaus ist die Garantie ausgeschlossen:

– bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,

– bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

- wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,

– wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie Ihr Produkt bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

11. Technische Daten

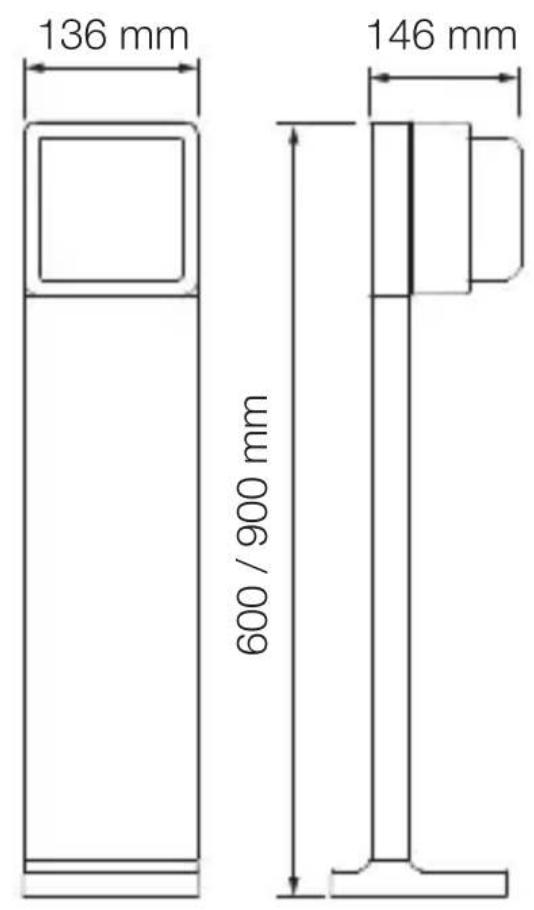

- Abmessungen (H × B× T): L 845: 134 × 134 × 87 mm

GL 85 600:600 × 136 × 146 mm

GL 85 900:900 × 136 × 146 mm

- Netzspannung: 220–240 V, 50/60 Hz

– Leistungsaufnahme ( P_on ): 9,00 W

– Leistungsaufnahme iHF Sensorik: L 845 SC: 0,67 W GL 85 SC: 0,67 W

- Standby (P _net ): 0,45 W

– Lichtleistung: L 845 SC: 655 lm

L 845 C: 719 lm

GL 85 SC: 655 lm

GL 85 C: 719 lm

– Effizienz: L 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 lm / W

– Leuchtmittel: LED

– Farbtemperatur: 3.000 K (warmweiß)

– Farbwiedergabeindex: R_a = 82

- Mittlere Bemessungslebensdauer: L70B50 bei 25 °C: > 60.000 Std.

– Farbkonsistenz SDCM: Anfangswert: 3

– Lichtstärkeverteilung:

- Grundlicht ^* : Ja (Aus, 10 min, 30 min, ganze Nacht, immer)

– Sensortechnik: L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

– Erfassungsbereich, Erfassungswinkel * : 160°

– Erfassungsbereich, Öffnungswinkel * : 160°

– Reichweite * : 1–5 m

- Zeiteinstellung ^* : 5 s – 60 min

- Dämmerungseinstellung ^* : 2–2.000 Lux

– Schutzart: IP 44

• Schutzklasse: /
• Umgebungstemperatur: -20 bis +40 °C
• Frequenz Bluetooth: 2,4 - 2,48 GHz
• Sendeleistung Bluetooth: 5 dBm,3 mW
  – Energieeffizienzklasse: Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „F“.

* Für C: Nur in Kombination mit einem Bluetooth-Sensor-Produkt.

12. Störungsbehebung

Gerät ohne Spannung.

– Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  • Defekte Sicherung austauschen.

– Leitung unterbrochen.

- Leitung mit Spannungsprüfer überprüfen.

– Kurzschluss in der Netzzuleitung.

- Anschlüsse überprüfen.

– Eventuell vorhandener Netzschalter aus.

- Netzschalter einschalten.

Gerät schaltet nicht ein (nur SC).

– Dämmerungseinstellung falsch gewählt.

- Dämmerungseinstellung neu einstellen.

- Netzschalter AUS.

- Netzschalter einstellen.

– Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  • Defekte Sicherung austauschen.

- Schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein oder nicht korrekt.

- Erfassungsbereich kontrollieren und justieren.

– Lichtquelle defekt.

- Die Lichtquelle ist nicht wechselbar. Gerät komplett ersetzen.

Gerät schaltet nicht aus (nur SC).

– Dauernde Bewegung im Erfassungsbereich.

• Erfassungsbereich kontrollieren.
• Bei Bedarf den Erfassungsbereich einschränken oder verändern.

Gerät schaltet nicht komplett aus (nur SC).

- Grundlicht gewählt.

- Grundlicht auf „0 min“ stellen.

Gerät schaltet unerwünscht ein (nur SC).

– Gerät nicht bewegungssicher montiert.
- Gerät fest montieren.
– Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Lampennähe etc.).
- Bereich kontrollieren.
- Bei Bedarf den Erfassungsbereich einschränken oder verändern.

Contents

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

11. Technische gegevens

• Afmetingen (H × B× D): L 845: 134 × 134 × 87 mm
  GL 85 600: 600 × 136 × 146 mm
  GL 85 900: 900 × 136 × 146 mm
• Netspanning: 220 - 240 V, 50/60 Hz
• Opgenomen vermogen (P _on ): 9,00 W
• Opgenomen vermogen iHF-sensor: L 845 SC: 0,67 W GL 85 SC: 0,67 W
• Stand-by (P_net) : 0,45 W
  – Lichtvermogen: L 845 SC: 655 lm
  L 845 C: 719 lm
  GL 85 SC: 655 lm
  GL 85 C: 719 lm

– Efficiëntie: L 845 SC: 73 lm / W
L 845 C: 80 lm / W
GL 85 SC: 73 lm / W
GL 85 C: 80 lm / W

– Bescherming: IP 44

- Basislicht gekozen.

- Basislicht op '0 min.' zetten.

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

- Systemeffekt ( P_on ): 9,00 W

- Systemeffekt iHF sensorsystem: L 845 SC: 0,67 W

GL 85 SC: 0,67 W

- Standby (P _net ): 0,45 W

– Ljuseffekt: L 845 SC: 655 lm

L 845 C: 719 lm

GL 85 SC: 655 lm

GL 85 C: 719 lm

- Effektivitet:

L 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 lm / W

- Ljuskälla:

LED

– Färgtemperatur: 3.000 K (varmvit)

– Eventuellt befintlig nätströmbrytare FRÅN

- Kapslingsklasse: IP 44

• Beskyttelsesklasse: /
• Omgivelsestemperatur: -20 til +40 °C
• Bluetooth-frekvens: 2,4 - 2,48 GHz
• Bluetooth-sendeeffekt: 5 dBm, 3 mW
  – Energieffektivitetsklasse: Dette produkt indeholder en lyskilde i energieffektivitetsklasse "F".

* For C: Kun i kombination med et Bluetooth-sensorprodukt.

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

• 1 (sensor)lampe
• 1 holder
• 1 profil (alternativ 437 mm eller 737 mm)
• 1 gulvplate
• 4 murplugger
• 4 skruer
• 3 forbindelsesskruer
• 4 underlagsskiver
• 4 små skruer
• 1 sikkerhetsdatablad (A)
• 1 hurtigstart-guide (B)

3.5

136 mm 600 / 900 mm 146 mm

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

– Konzistencia farieb SDCM:

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

• 1 (senzorska) svjetiljka
• 1 držač
• 1 profil (alternativno 437 mm ili 737 mm)
• 1 podna ploča
• 4 učvrsnice
• 4 vijka
• 3 spojna vijka
• 4 podložne pločice
• 4 mala vijka
• 1 sigurnosno tehnički list (A)
• 1 uputa za brzo pokretanje (B)

Dimenzije proizvoda GL 85 SC, GL 85 C

3.5

136 mm 600 / 900 mm 146 mm

Pregled uređaja GL 85 SC, GL 85 C

3.6

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

Tootja garantii STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksamaa

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

Gamintojo garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vokietija

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

– Efektivitäte: L 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 lm / W

– Gaismas avots: LED

– Gaismas krāsas temperatūra: 3.000 Kelvini (silti balta)

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B

STEINEL GmbH 特此声明，L 845 SC,

L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900

制造商保修 STEINEL GmbH, Dieselstrasse 80-84,

1x 1x 1x 1x 1x 4x 4x 3x 4x 4x 1x I A 1x I B
