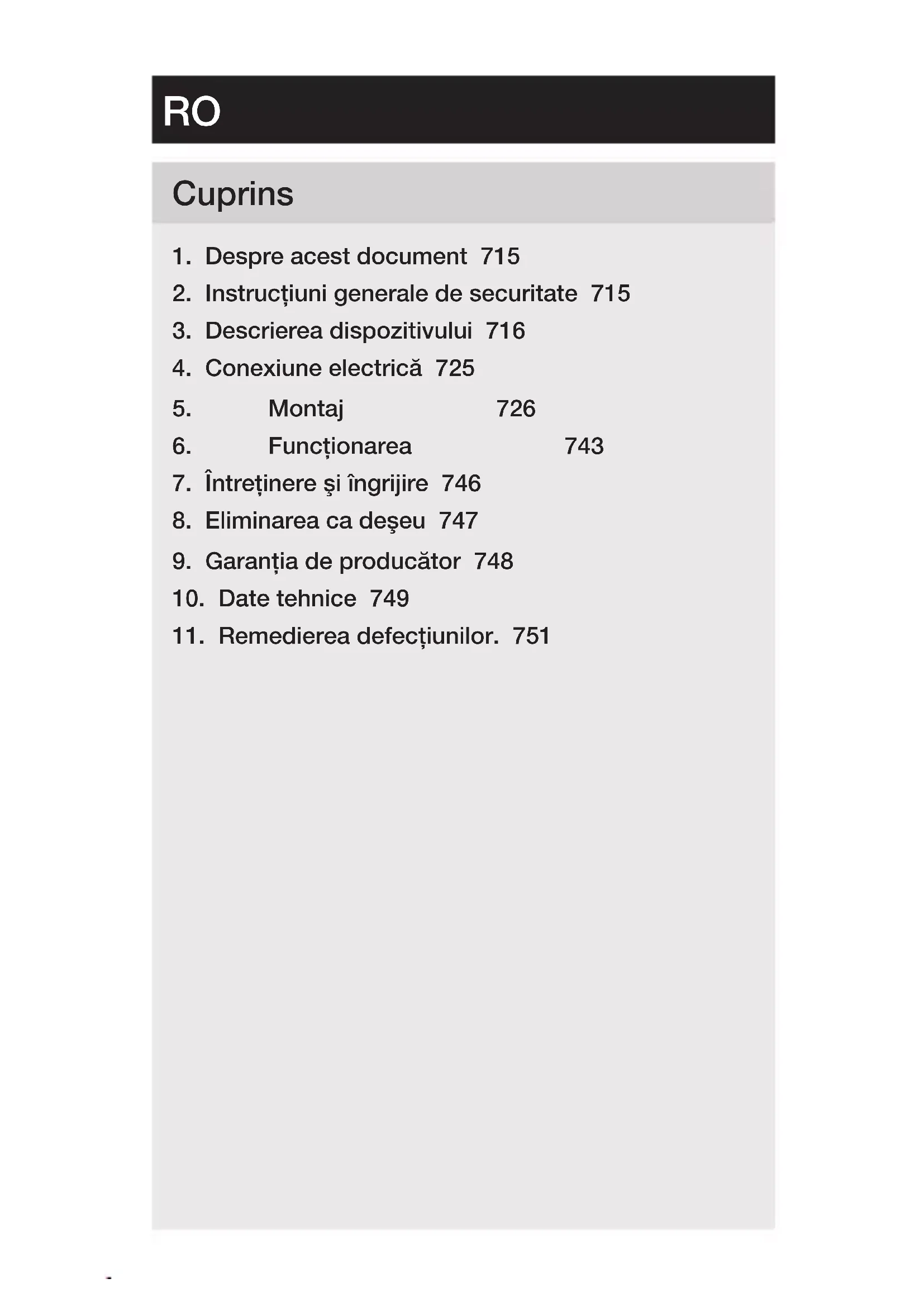

MANUAL DE UTILIZARE GL 85 SC 900 STEINEL

1. Despre acest document 715
2. Instructiuni generale de securitate 715
3. Descrierea dispozitivului 716
4. Conexiune electrică 725
5. Montaj 726
6. Functionarea 743
7. Întreținere și îngrijire 746
8. Eliminarea ca deşeu 747
9. Garantia de producător 748
10. Date tehnice 749
11. Remedierea defectiunilor. 751

1. Despre acest document

– Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Atenție, pericole!

Atenție, pericole din cauza curentului electric!

Atenție, pericole din cauza apei!

2. Instructiuni generale de securitate

Pericol din cauza nerespectării instrucțiunilor de utilizare!

Aceste instrucțiuni conțin informații importante despre utilizarea sigură a aparatului. Se atrage atenția în mod deosebit asupra pericolelor posibile. Nerespectarea poate duce la deces sau la vătămări corporale grave.

• Citiți cu atenție instrucțiunile.
• Respectați instrucțiunile de siguranță.
• Păstrați la îndemână.

- Manipularea componentelor conducătoare de curent electric poate duce la situații periculoase. Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

– Lucrările la tensiunea de rețea se pot realiza numai de către personal calificat de specialitate.

– Se vor respecta normele de instalare și condițiile de racordare uzuale în țara respectivă (de ex. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Folosiți numai piese de schimb originale.
– Reparațiile se vor efectua numai de către firme de specialitate.

3. Descrierea dispozitivului

Utilizare conform destinației

– Lampă cu senzor prevăzută pentru montajul pe perete, în exterior și în interior (L 845 SC).
– Lampă prevăzută pentru montajul pe perete, în exterior și interior (L 845 C).
– Lampă cu senzor prevăzută pentru montajul în pardoseală, în exterior și interior (GL 85 SC 600 / 900).
– Lampă prevăzută pentru montajul în pardoseală, în exterior și interior (GL 85 C 600 / 900).

Utilizare neconformă destinației

- Aparatele nu au trepte de luminozitate.

Fără trepte de luminozitate

Indicatie:

Trebuie respectată o distanță minimă de 3 m față de router-ul Wi-Fi și față de punctele de acces, pentru a exclude disfunctiile.

Principiul funcționării (L 845 SC și GL 85 SC 600 / 900)

– Lămpile cu senzor conțin (SC) un detector activ de mișcare.
– Senzorul inteligent de înaltă frecvență (iHF) emite unde electromagnetice de înaltă frecvență (5,8 GHz) și recepționează ecoul acestora. La mișcarea persoanelor în domeniul de detectie a lămpii cu senzor, senzorul detectează modificarea ecoului. Un microprocesor declanșează comanda de comutare „Aprindere lumină“.
– Cea mai sigură detectie a mișcării se face prin montarea aparatului lateral față de direcția de mers.
– Raza de acțiune pentru detectția mișcării este limitată atunci când vă îndreptați direct spre aparat.
– Detectarea mișcării este posibilă și prin uși, geamuri și pereți subțiri.
– Printr-o analiză a semnalului, senzorul decide dacă este vorba despre persoane în mișcare sau obiecte în mișcare, cum sunt tufișuri sau animale mici. În acest fel sunt excluse comutările eronate din cauza animalelor mici sau perturbările provocate de temperaturi extreme.

Principiul funcționării (L 845 C și GL 85 C 600 / 900)

Variantele C pot fi interconectate cu alți senzori prin Bluetooth, pentru a extinde zona de detectie. Acestea transmit mai departe semnalelele detectate (prezență și luminozitate), prin Bluetooth. Comanda are loc în senzorul interconectat cu altă interfață.

Volumul livrării L 845 SC, L 845 C

3.1

• 1 Lampă (cu senzor)
• 3 dibluri
• 3 şuruburi
• 3 distanțiere
• 1 Fişă tehnică de securitate (A)
• 1 Ghid rapid de inițiere (B)

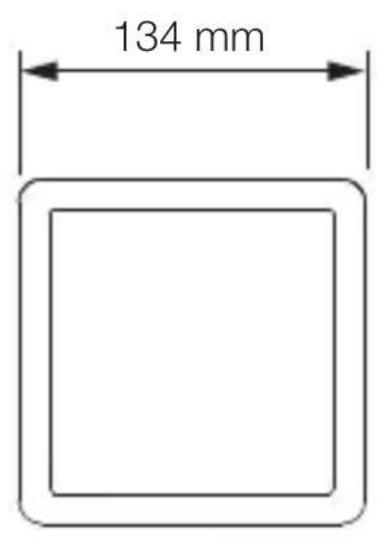

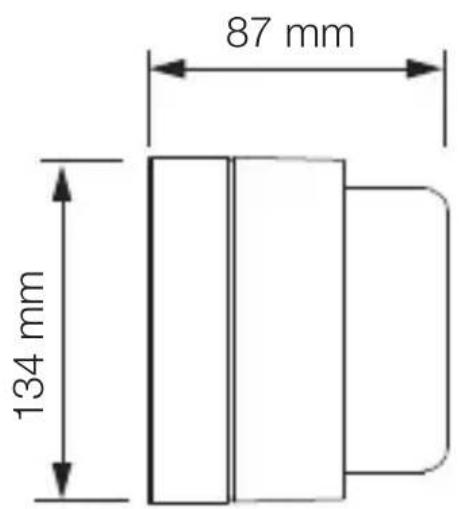

Dimensiunile produsului L 845 SC, L 845 C

3.2

134 mm

87 mm 134 mm

RO

Prezentare generală a aparatului L 845 SC, L 845 C

3.3

A C B C D E

A Suport de perete
B Bornă de conexiune
C Buşon de etanşare
D Îmbinare cu fişă
E Cub luminos

3.4

• 1 lampă (cu senzor)
• 1 suport
• 1 profil (alternativ 437 mm sau 737 mm)
• 1 placă de bază
• 4 dibluri
• 4 şuruburi
• 3 şuruburi de îmbinare
• 4 şaibă suport
• 4 şuruburi mici
• 1 Fişă tehnică de securitate (A)
• 1 Ghid rapid de inițiere (B)

Dimensiunile produsului GL 85 SC, GL 85 C

3.5

136 mm 600 / 900 mm 146 mm

Prezentare generală a aparatului GL 85 SC, GL 85 C

3.6

A Suport
B Bornă de conexiune
C Carcasă
D Buşon de etanşare
E Îmbinare cu fişă
F Cub luminos
G Profil
H Placă de bază

Distribuirea intensității luminii

3.7

4. Conexiune electrică

Schemă de conexiuni

4.1

I O

Cablul de alimentare este alcătuit din 2 - 3 fire.

L = conductor de fază (de obicei negru, maro sau gri)

N = conductor neutru (de obicei albastru)

- Conectați conductorul de protecție la borna de împământare.

Aparatul poate fi conectat și electric după un întrerupător de rețea, dacă se garantează că întrerupătorul de rețea este permanent în stare pornită.

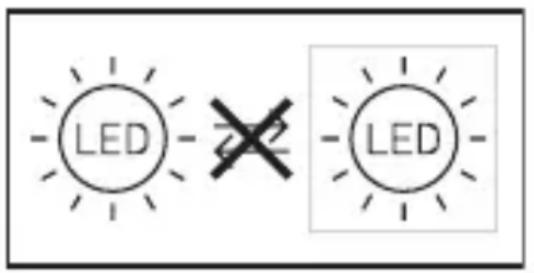

Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viață), trebuie înlocuită întreaga lampă.

LED LED

5. Montaj

Pericol din cauza curentului electric!

Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

• Opriti curentul și întrerupeți alimentarea cu tensiune.
• Verificați absența tensiunii cu ajutorul unui creion de tensiune.
• Asigurați-vă că alimentarea cu tensiune rămâne întreruptă.

Pericol de daune materiale!

O eventuală inversare a cablurilor de conexiune poate duce la scurtcircuit.

• Identificati cablurile de conexiune.
• Conectați corect cablurile de conexiune.

Pregătirea montajului

• Verificați toate componentele pentru a constata dacă prezintă deteriorări. Nu puneți în funcțiune produsul dacă prezintă deteriorări.
• Alegeti un loc de montaj adecvat.

-Ținând cont de raza de acțiune.
-Ținând cont de raza de detectare a mișcării.
-Fără vibrații.
-Zonă de detectie fără obstacole.
–Nu în zone cu pericol de explozie.
–Nu pe suprafete uşor inflamabile.
–Nu priviți în sursa de lumină de la distanță mică (< 30 cm).
-La distanță de minimum 5 m față de alte lămpi.

Raza de acțiune L 845 SC

5.1

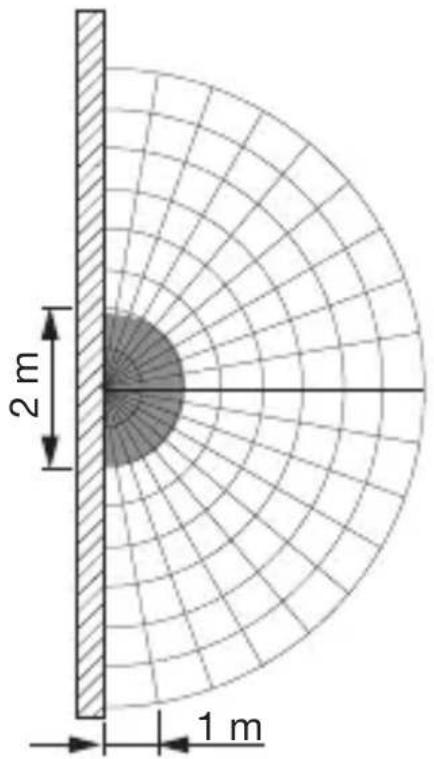

Detectia mișcării SC

5.3

2 m 1 m

10 m 5 m

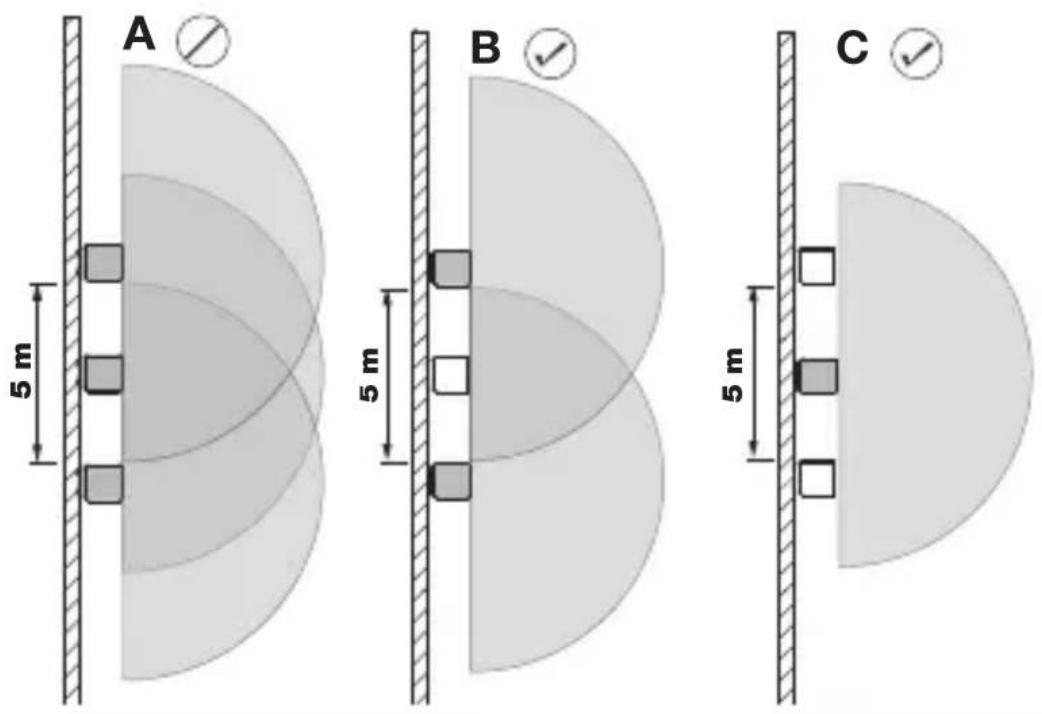

Distanța dintre lămpi SC

5.4

A 5 m B 5 m C 5 m

Dacă lămpile sunt montate prea aproape una de cealaltă, sunt posibile comutări eronate. Semnalele de înaltă frecvență emise se pot perturba reciproc.

Următoarele măsuri ajută la evitarea acestei erori:

• Montați lămpile la distanță de minimum 5 m.
• Conectați lămpile prin Steinel Connect App și opriți senzorul prin funcția Sensor-Off la lămpile dorite (B + C). Datorită conectării, la mișcare se vor aprinde și acele lămpi al căror senzor este dezactivat.

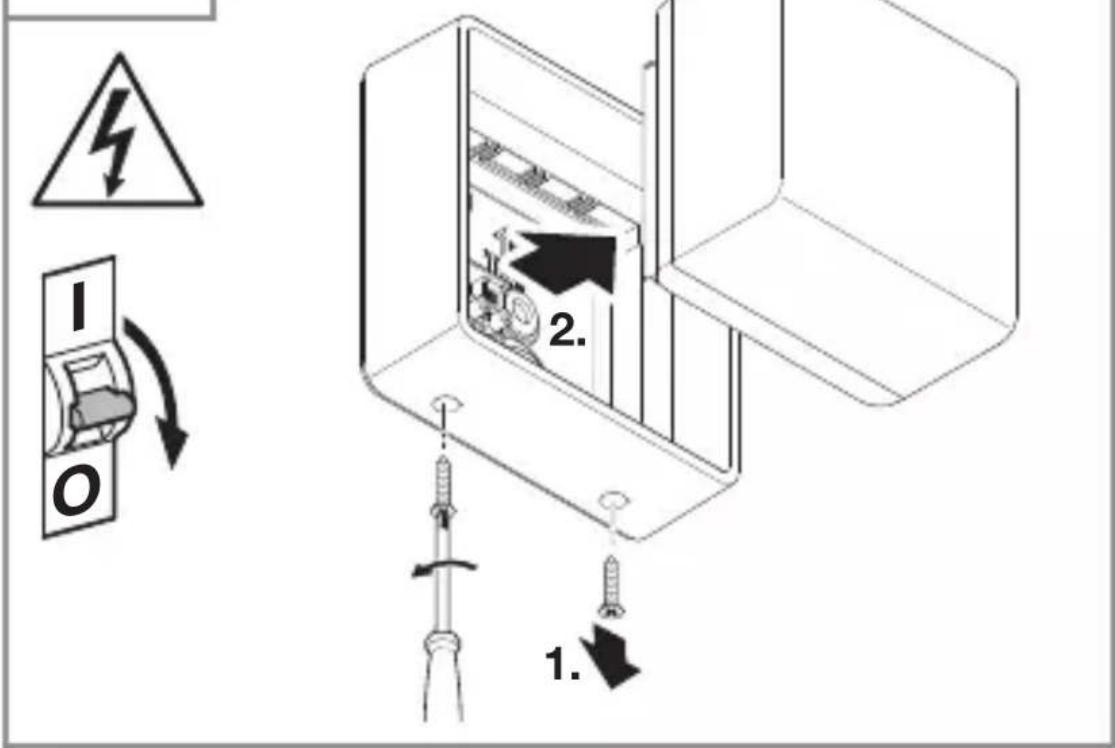

Etapele montării L 845 SC, L 845 C

5.5

1. 2. 1.

• Verificați ca alimentarea cu tensiune să fie oprită.
• Desfaceți şuruburile de siguranță.
• Decuplati cubul luminos din suportul de perete.

5.6

- Marcați locul unde vor fi găurile.

5.7

Ø 6 mm

- Faceți găurile (∅ 6 mm) și introduceți diblurile.

5.8

• Străpungeti buşonul de etanşare pentru cablul de alimentare.
• Dacă cablul de alimentare se montează sub tencuială, fixați suportul de perete în şuruburi fără distanțiere.

5.9

• Străpungeti buşonul de etanşare pentru cablul de alimentare.
• Dacă cablul de alimentare se montează pe tencuială, fixați suportul de perete în șuruburi cu distanțiere.

5.10

- Conectați cablul de alimentare conform schemei de conexiuni.

→„4. Conexiune electrică”

5.11

1. 2.

• Pozitionați cubul luminos pe suportul de perete.
• Strângeti şuruburile de siguranță.

5.12

I O

• Porniti alimentarea cu curent.
• Realizați reglajele prin intermediul aplicatiei (numai SC). →„6. Functionarea”

Etapele montării GL 85 SC, GL 85 C

5.13

I O

1. 2.

• Verificați ca alimentarea cu tensiune să fie oprită.
• Desfaceți şuruburile de siguranță.
  • Decuplați cubul luminos din carcasă.

5.14

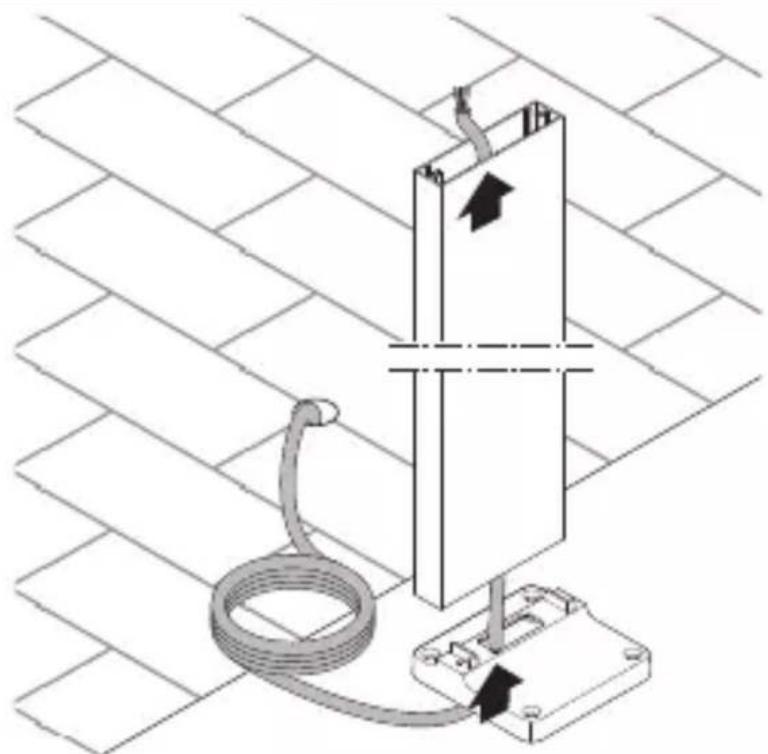

- Trageți cablul prin suportul de pardoseală și profil.

5.15

- Fixați placa de bază de profil, cu şuruburi.

5.16

- Marcați locul găurilor.

5.17

- Dați găurile și introduceți diblurile.

5.18

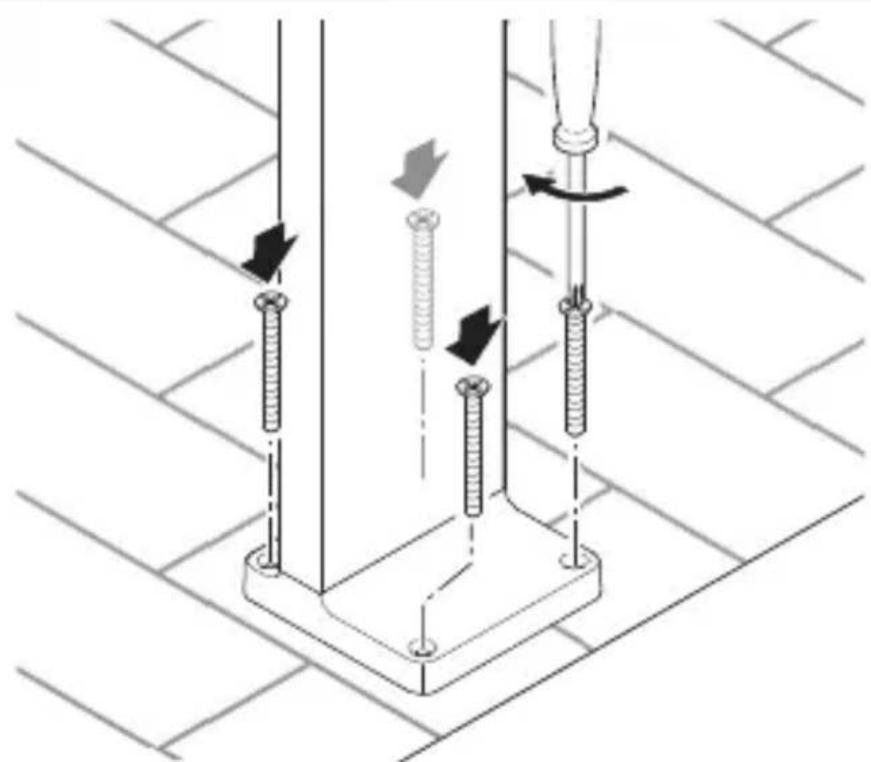

- Fixați placa de bază pe pardoseală, cu şuruburi.

Indicatie:

Nu montați produsul sub suprafața solului, pentru a evita daunele cauzate de coroziune sau oxidare.

5.19

• Treceți cablul prin suport.
• Puneti suportul pe profil.
• Înşurubați şuruburile cu şaibele suport.

5.20

• Treceți cablul prin carcasă.
• Fixați carcasa de suport, cu şuruburi.

5.21

- Conectați cablul de alimentare conform schemei de conexiuni.

→„4. Conexiune electrică”

5.22

1. 2.

• Pozitionați cubul luminos pe carcasă.
• Strângeti şuruburile de siguranță.

5.23

I O

• Porniți alimentarea cu curent.
• Realizați reglajele prin intermediul aplicatiei (numai SC). →„6. Functionarea”

6. Functionarea

Funcțiile sunt reglabile pentru variantele SC. Pentru variantele C, funcțiile sunt valide numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.

Setarea funcțiilor se face prin Steinel Connect App.

Steinel Connect App

Pentru configurarea lâmpi cu smartphone sau tabletă trebuie descărcată Steinel Connect App din AppStore. Este necesar un smartphone sau o tabletă cu Bluetooth.

Android iOS

Funcțiile care se pot seta prin Steinel Connect App sunt:

• Temporizare
  – Reglarea razei de actiune
  – Setarea luminozității de comutare
• Functie de lumină de veghe
  – Nivelul de lumină principală / lumină de bază reglabil
  – Reglarea extinsă a razei de acțiune
• Interconectare
  – Reglarea luminozității de comutare prin modul Învățare

Reglaje din fabrică

– Reglarea luminozității de comutare: regim de lumină naturală 1.000 lucși
- Temporizare: 2 secunde
- Reglarea razei de acțiune: 5 metri

Setarea luminozității de comutare

Pragul de comutare (luminozitatea de comutare) poate fi reglat continuu de la cca. 2 lucși până la 2.000 lucși.

- = regim de lumină naturală (independent de luminozitate)

- = regim de amurg (cca. 2 lucsi)

La reglarea ariei de detectie și pentru verificarea funcțională la lumina zilei butonul de reglare trebuie să fie poziționat pe regim de lumină naturală.

Temporizare

Temporizarea la oprire poate fi reglată continuu de la cca. 5 secunde până la max. 60 minute. Orice mișcare detectată aprinde din nou lumina.

Notă: După fiecare stingere a lămpii LED, timp de cca.

1 secundă nu este posibilă o nouă detectare de mișcare. Apoi lampa cu LED se poate aprinde din nou la detectarea mișcării.

La ajustarea zonei de detectie și pentru testul de functionare se recomandă setarea intervalului cel mai scurt.

Reglarea razei de acțiune (sensibilitatea)

Prin noțiunea de rază de acțiune se înțelege diametrul unei zone circulare la nivelul solului, care reprezintă domeniul de detectie în cazul montării la o înălțime de 2 m.

• Reglare pe maxim = raza de acțiune maximă (5 m)
• Reglare pe minim = raza de acțiune minimă (1 m)

Funcție de lumină de veghe

Lumina de veghe asigură o iluminare de cca. 10 % din puterea normală. Lampa se aprinde la putere maximă (100 %) doar la sesizarea unei mișcări în aria de detectie, pentru durata de timp setată (vezi Temporizare). Ulterior lampa comută pe lumina de veghe activată.

Lumina de veghe este APRINSĂ atunci când se coboară sub pragul de luminozitate. Dacă este activat regimul de lumină naturală, lumina de veghe este tot timpul APRINSĂ.

0 min = aprindere treptată a luminii / fără APRINDERE lumină de veghe de la luminozitatea ambientală aleasă

10 min = aprindere treptată a luminii+ lumină de veghe 10 de minute

30 min = aprindere treptată a luminii+ lumină de veghe 30 de minute

= aprindere treptată a luminii + lumină de veghe toată noaptea

Ce este "aprinderea treptată a luminii"?

Lampa cu senzor dispune de o funcție de aprindere treptată a luminii.

Acest lucru înseamnă că, la aprindere, lumina nu are intensitatea ei maximă, gradul de luminozitate crescând constant până la 100 % într-un timp scurt. La fel și la oprire, lumina se stinge treptat.

7. Întreținere și îngrijire

Aparatul nu necesită întreținere.

Pericol din cauza curentului electric!

Contactul apei cu pieselor conducătoare de curent poate duce la şoc electric, la arsuri sau deces.

- Nu curățați aparatul decât în stare uscată.

Pericol de daune materiale!

Folosirea unor detergenti inadecvați poate deteriora aparatul.

- Curățați aparatul cu o lavetă ușor umezită, fără detergent.

Important: Aparatul de comandă nu se poate înlocui.

230V LED

8. Eliminarea ca deşeu

Aparatele electrice, bateriile, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice și bateriile la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice și bateriile care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

9. Declaratie de conformitate

Prin prezenta, STEINEL GmbH declară că tipul de echipamente radio L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.stinel.de

10. Garantia de producător

Garantia de producător STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, Germania

În calitate de cumpărător vă bucurați după caz de toate drepturile prevăzute prin lege privind garanția și reclama-rea defectelor împotriva vânzătorului. În măsura în care aceste drepturi există în țara dumneavoastră, declarația noastră de garanție nici nu le restrânge și nici nu le reduce durata de valabilitate. Vă acordăm 5 ani de garanție pentru funcționarea ireproșabilă și corespunzătoare a produsului dumneavoastră cu senzor din gama STEINEL Professio-nal. Garantăm că acest produs nu prezintă niciun fel de erori de material, de producție și de proiectare. Garantăm funcționalitatea tuturor componentelor electronice și a cablurilor, precum și caracterul ireproșabil al tuturor materialelor utilizate și al suprafetelor acestora.

Solicitarea garanției:

Dacă aveți o reclamație referitoare la produsul dvs., vă rugăm să îl trimiteți întreg și cu taxele de expediere plătite, împreună cu chitanța originală care trebuie să conțină data cumpărării și denumirea produsului, distribuitorului dvs. sau direct nouă, la adresa STEINEL Distribution SRL; 505400 Rasnov, jud.Brasov; Str. Campului, nr.1; FSR Hala Scularie Birourile 4-7. Din acest motiv vă recomandăm să păstrați cu grijă chitanța până la expirarea termenului de garanție.

STEINEL nu suportă costurile de transport și nu își asumă riscurile asociate transportului pentru returnarea produselor. Informații privind solicitarea unei prestații în garanție găsiți pe pagina noastră web http://steinelshop.ro/termeni-si-conditii#answer10

Dacă doriți să solicitați o prestatie în garanție sau aveți o întrebare despre produsul dvs., ne puteți contacta la +40(0)268 - 530000.

– Dimensiuni (înălțime × lățime× adâncime):

L 845: 134 × 134 × 87 mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

- Tensiune de alimentare: 220 - 240 V, 50/60 Hz

- Consum de putere (P _on ): 9,00 W

- Consum de putere senzori iHF: L 845 SC: 0,67 W

GL 85 SC: 0,67 W

- Standby (P _net ): 0,45 W

- Intensitate luminoasă: L 845 SC: 655 lm

L 845 C: 719 lm

GL 85 SC: 655 lm

GL 85 C: 719 lm

- Eficientă:

L 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 lm / W

- Bec:

LED

- Temperatura culorii:

3.000 K (alb cald)

- Indice de redare a culorilor:

$$ R _ {a} = 8 2 $$

– Durată medie de viață nominală:

L70B50 la 25 °C: > 60.000 ore

- Consistența culorii SDCM:

Valoare inițială: 3

– Distribuirea intensității luminii:

- Lumină de veghe *:

Da (Oprit, 10 min, 30 min, toată noaptea, permanent)

- Tehnologie senzori:

L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

– Rază de acțiune *:

1-5 m

- Temporizare *:

5 s-60 min

- Reglarea luminozității de comutare ^* : 2–2.000 lucși

- Temperatura ambientală: -20 până la + 40 °C

- Frecvență Bluetooth: 2,4 - 2,48 GHz

- Putere de emisie Bluetooth: 5 dBm,3 mW

– Clasă de eficiență energetică: Acest produs conține o sursă de lumină din clasa de eficiență „F“.

* Pentru C: Numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.

12. Remedierea defectiunilor.

Aparat fără tensiune.

– Siguranță necuplată sau defectă.

• Cuplați siguranța.
• Dacă este defectă, schimbați siguranța.

- Cablu întrerupt.

- Verificați cablul cu un testor de tensiune.

– Scurtcircuit în cablul de rețea.

– Întrerupătorul de rețea eventual existent este decuplat.

- Cuplați întrerupătorul de rețea.

Aparatul nu se aprinde (numai SC).

– Reglarea luminozității de comutare este incorrectă.

- Resetați luminozitatea de comutare.

– Întrerupător de rețea OPRIT.

- Porniți întrerupătorul de rețea.

– Siguranță necuplată sau defectă.

- Cuplați siguranța.

- Dacă este defectă, schimbați siguranța.

- Detectarea mișcărilor rapide este dezactivată pentru reducerea numărului de semnalări eronate sau zona de detectie este setată la un nivel prea redus sau în mod incorrect.

- Verificați și ajustați zona de detectie.

– Sursa de lumină defectă.

- Sursa de lumină nu se poate schimba. Înlocuiti aparatul în întregime.

Aparatul nu se stinge (numai SC).

– Mișcare permanentă în zona de detectie.

• Verificați zona de detectie.
• Dacă este necesar, limitați sau modificati zona de detectie.

Aparatul nu se stinge complet (numai SC).

– Ați ales lumina de veghe.

- Reglați lumina de veghe pe "0 min".

Aparatul se aprinde necontrolat (numai SC).

- Aparatul n-a fost fixat bine la montare.

- Montați aparatul așa încât să nu se deplaseze.

– A avut loc mișcare, dar nu a fost sesizată de observator (mișcare în spatele unui perete, mișcarea unui obiect mic în imediata apropiere a lămpii, etc.)

- Controlați zona.

- Dacă este necesar, limitați sau modificati zona de detectie.

SI

Vsebina
