Тип продукта	Светильник с датчиком для настенного или напольного монтажа, внутреннего/наружного использования
Модель	GL 85 SC 900
Бренд	Steinel
Размеры (В × Ш × Г)	900 × 136 × 146 мм
Напряжение питания	220–240 В, 50/60 Гц
Потребляемая мощность	9,00 Вт
Мощность в режиме ожидания	0,45 Вт
Световой поток	655 лм
Световая отдача	73 лм/Вт
Источник света	Встроенный светодиод, не подлежит индивидуальной замене
Цветовая температура	3000 К (теплый белый)
Индекс цветопередачи (CRI)	82
Технология обнаружения	Сверхвысокочастотный iHF 5,8 ГГц (≤ 1 мВт)
Угол обнаружения	160°
Дальность обнаружения	1–5 м (регулируется)
Время задержки	5 с – 60 мин (регулируется)
Порог срабатывания	2–2000 лк (регулируется)
Функция дежурного освещения	Да (10% мощности, регулируется от 0 мин до всей ночи)
Степень защиты	IP44 (защита от брызг воды)
Класс защиты	II (двойная изоляция)
Температура окружающей среды	–20 °C до +40 °C
Подключение	Bluetooth для настройки через приложение Smart Remote
Уход	Сухая чистка слегка влажной тканью без моющих средств
Ремонтопригодность	Светодиодный источник не подлежит замене; при неисправности замените весь прибор
Гарантия производителя	5 лет (при соблюдении условий)

Часто задаваемые вопросы - GL 85 SC 900 STEINEL

Как установить светильник Steinel GL 85 SC 900?

Установка должна выполняться квалифицированным электриком. Отключите питание, закрепите базовую пластину на полу, пропустите кабель, подключите его по схеме (L, N, PE), затем установите корпус и куб светильника. Включите питание и настройте через приложение Smart Remote.

Какова дальность действия датчика движения?

Дальность регулируется от 1 до 5 метров. Для оптимального обнаружения устанавливайте устройство перпендикулярно направлению движения и соблюдайте расстояние не менее 5 м между двумя светильниками во избежание помех.

Как настроить время задержки освещения?

Используйте приложение Smart Remote для настройки времени задержки от 5 секунд до 60 минут. Любое обнаруженное движение перезапускает таймер. Для тестирования установите наименьшую продолжительность.

Что делать, если светильник не включается?

Проверьте, включен ли предохранитель и не неисправен ли он, находится ли сетевой выключатель в положении ВКЛ, и не поврежден ли кабель. Для моделей SC убедитесь, что порог срабатывания правильно настроен через приложение.

Можно ли заменить светодиод в Steinel GL 85 SC 900?

Нет, светодиодный источник встроен и не подлежит замене. При неисправности необходимо заменить весь светильник. Воспользуйтесь гарантией 5 лет.

Как чистить светильник?

Чистите его только сухой слегка влажной тканью без моющих средств. Никогда не используйте воду или абразивные вещества, чтобы избежать риска поражения электрическим током или повреждения.

В чем разница между версиями SC и C?

Версии SC оснащены сверхвысокочастотным датчиком движения для автономного обнаружения. Версии C не имеют датчика и требуют подключения к продукту с Bluetooth-датчиком для работы.

Почему освещение включается самопроизвольно?

Это может быть вызвано незамеченными движениями (кусты, мелкие животные) или помехами между светильниками. Уменьшите или измените зону обнаружения, соблюдайте расстояние не менее 5 м между устройствами.

Как включить функцию дежурного освещения?

Через приложение Smart Remote настройте продолжительность дежурного освещения (например, 10 мин, 30 мин или всю ночь). Дежурное освещение обеспечивает освещение на 10% мощности, когда порог яркости превышен, и переключается на 100% при движении.

Каков класс энергоэффективности этого светильника?

Данное изделие содержит источник света класса энергоэффективности F в соответствии с европейскими нормами.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GL 85 SC 900 STEINEL

Предупреждение за опасности!

Предупреждение за опасности от ел. ток!

Предупреждение за опасности от вода!

• 1 (Сензорна) лампа
• 3 Дюбела
• 3 Винта
• 3 подложки
• 1 Данни за безопасност (A)
• 1 Quick-Start-Guide (B)

Размери на продукта L 845 SC, L 845 C

3.2

Преглед на уреда L 845 SC, L 845 C

3.3

• 1 (Сензорна) лампа
  -1 Стойка

- 1 Профил (алтернатива 437 мм или 737 мм)

Подготовка за монтаж

Необходим е смартфон или таблет с Bluetooth.

Android iOS

Функция основно осветление

10. Гаранция от производителя

Гаранция от производителя STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия

– Размери (В × Ш× Д): L 845: 134 × 134 × 87 мм

GL 85 600: 600 × 136 × 146 MM

GL 85 900: 900 × 136 × 146 mm

- Напрежение: 220 - 240 V, 50/60 Hz

- Индекс на цветовото отражение: R_a=82

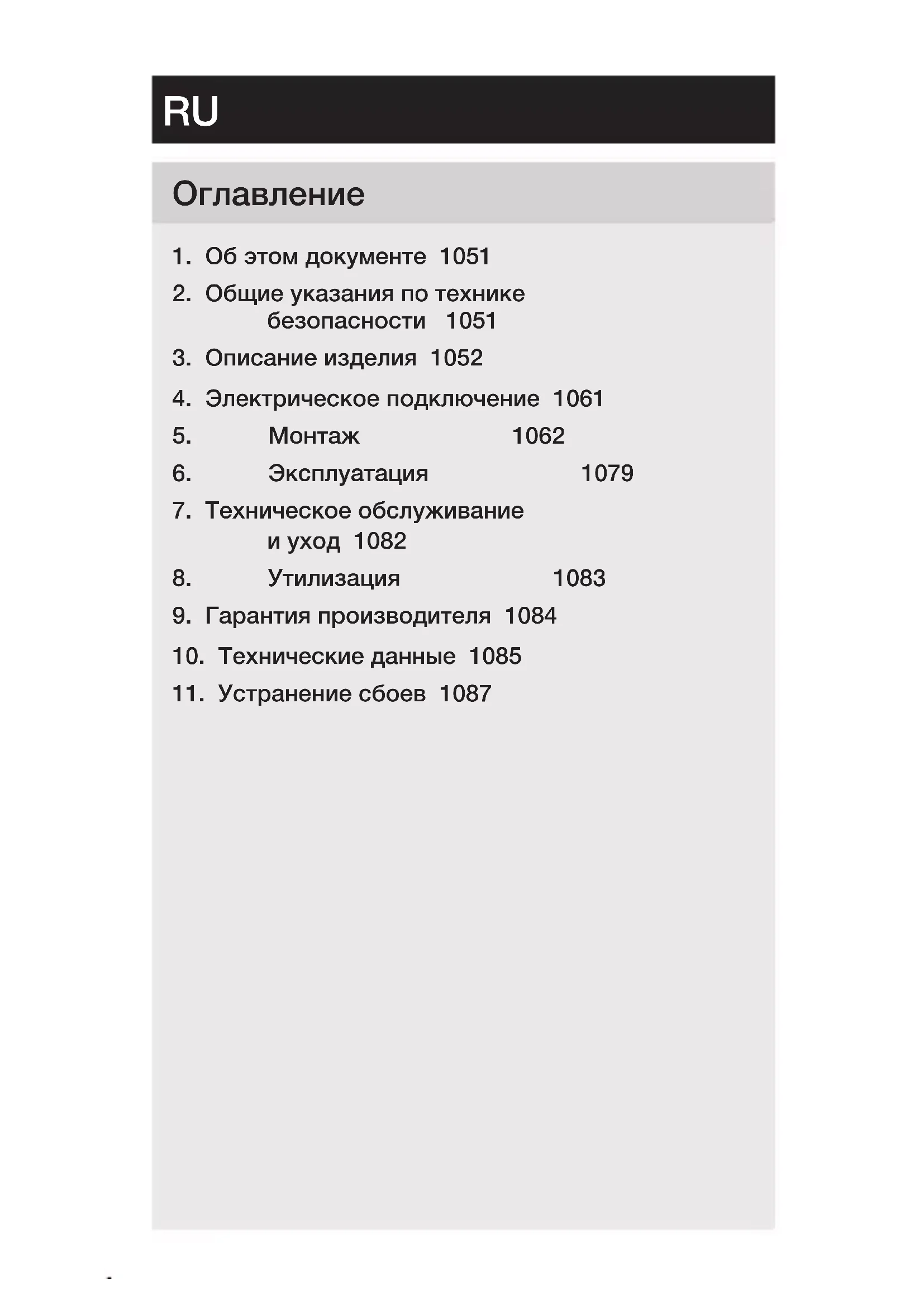

1. Об этом документе 1051
2. Общие указания по технике безопасности 1051
3. Описание изделия 1052
4. Электрическое подключение 1061
5. Монтаж 1062
6. Эксплуатация 1079
7. Техническое обслуживание и уход 1082
8. Утилизация 1083
9. Гарантия производителя 1084
10. Технические данные 1085
11. Устранение сбоев 1087

1. Об этом документе

• Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
• Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Предупреждение об опасностях!

Предупреждение об опасностях из-за удара электрическим током!

Предупреждение об опасностях из-за воды!

2. Общие указания по технике безопасности

Опасность при несоблюдении инструкции по эксплуатации!

Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возможные опасности даются особые указания. Несоблюдение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.
• Соблюдать указания по технике безопасности.
  • Хранить в доступном месте.

- Обращение с электрическим током может приводить к опасным ситуациям. Прикосновение к т окопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Выполнение работ с сетевым подключением поручать только квалифицированному специализированному персоналу.
• Соблюдать национальные указания по установке и условия подключения (D: VDE 0100, A: ÖVE-ÖNORM E8001-1, SEV 1000).
  – Использовать только оригинальные запасные части.
• Ремонт разрешается выполнять только специализированным предприятиям.

3. Описание изделия

Применение по назначению

– Сенсорный светильник для настенного монтажа на улицах и в помещениях (L 845 SC).
- Светильник для настенного монтажа на улицах и в помещениях (L 845 C).
- Сенсорный светильник для напольного монтажа на улицах и в помещениях (GL 85 SC 600 / 900).
- Светильник для напольного монтажа на улицах и в помещениях (GL 85 C 600 / 900).

Применение не по назначению

– Яркость изделий не регулируется.

Яркость не регулируется

Указание:

Для исключения неправильных срабатываний необходимо соблюдать расстояние не менее 3 м до маршрутизатора WLAN и точек доступа.

Принцип работы (L 845 SC и GL 85 SC 600 / 900)

• Сенсорные светильники (SC) являются активными датчиками движения.
• Встроенный ВЧ-сенсор (iHF) посылает высокочастотные электромагнитные волны (5,8 ГГц) и получает их эхо. При движении людей в зоне обнаружения светильника сенсорный светильник воспринимает изменения эхо. Микропроцессор дает команду переключения "Включить свет".
• Самая надежная регистрация движения обеспечивается монтажом изделия сбоку относительно направления движения.
• Радиус действия регистрации движений ограничен, если Вы подходите непосредственно к изделию.
• Возможно обнаружение через двери, оконные стекла или стены.
• Сенсор различает движущихся людей и движущиеся объекты, такие как кусты или мелкие животные. Таким образом исключаются ошибочные включения из-за мелких животных и сбоев по причине экстремальных температур.

Принцип работы (L 845 C и GL 85 C 600 / 900)

Варианты С могут быть объединены в сеть с другими сенсорами по Bluetooth для реализации расширения зоны охвата. Они передают обнаруженные сигналы (присутствие и яркость) по Bluetooth. Управление происходит в объединенном в сеть сенсоре с другим интерфейсом.

Объем поставки L 845 SC, L 845 C

3.1

• 1 (сенсорный) светильник
• 3 дюбеля
  -3винта
• 3 проставки
• 1 сертификат безопасности (A)
• 1 инструкция по быстрому запуску (В)

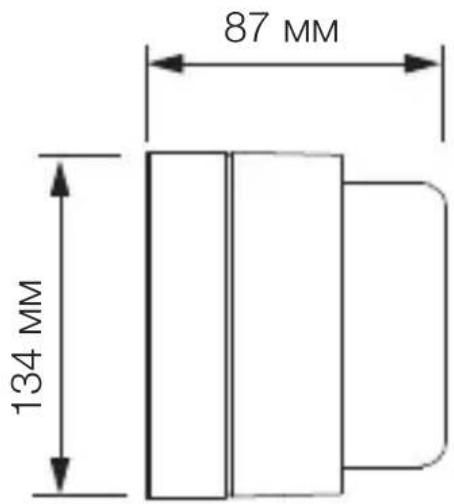

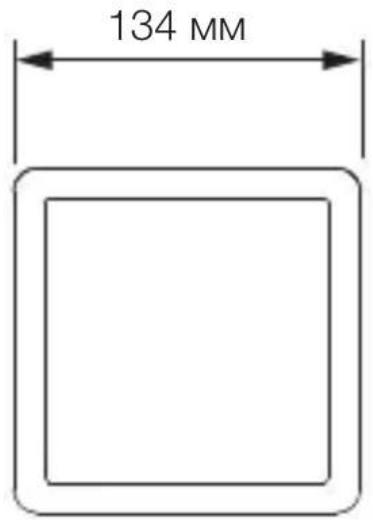

Размеры изделия L 845 SC, L 845 C

3.2

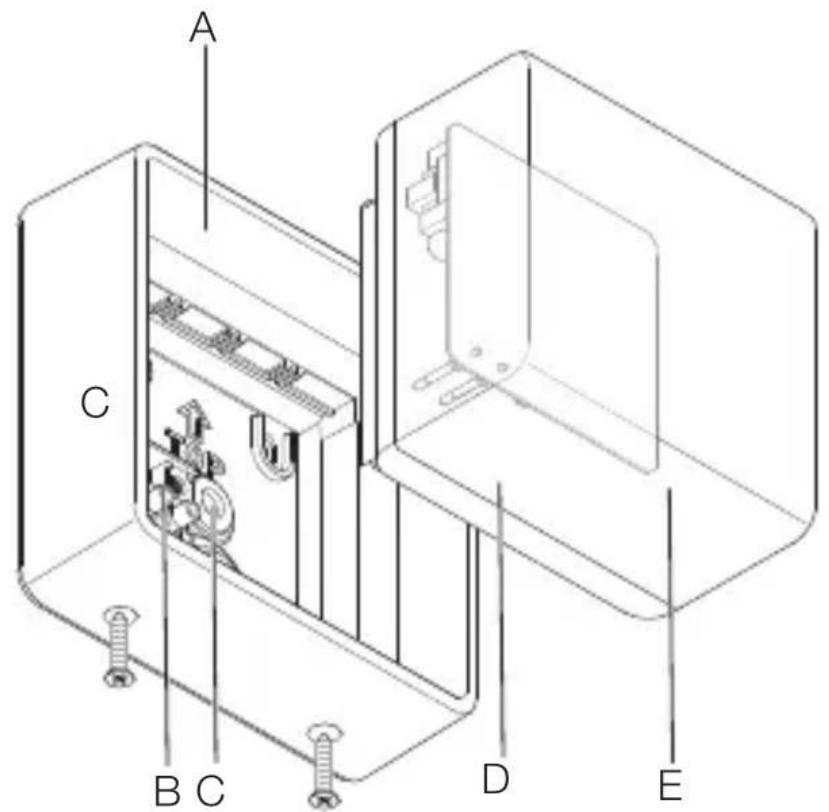

3.3

A Кронштейн
В Клемма подключения
С Уплотнитель
D Штекерное соединение
E Светящиеся кубы

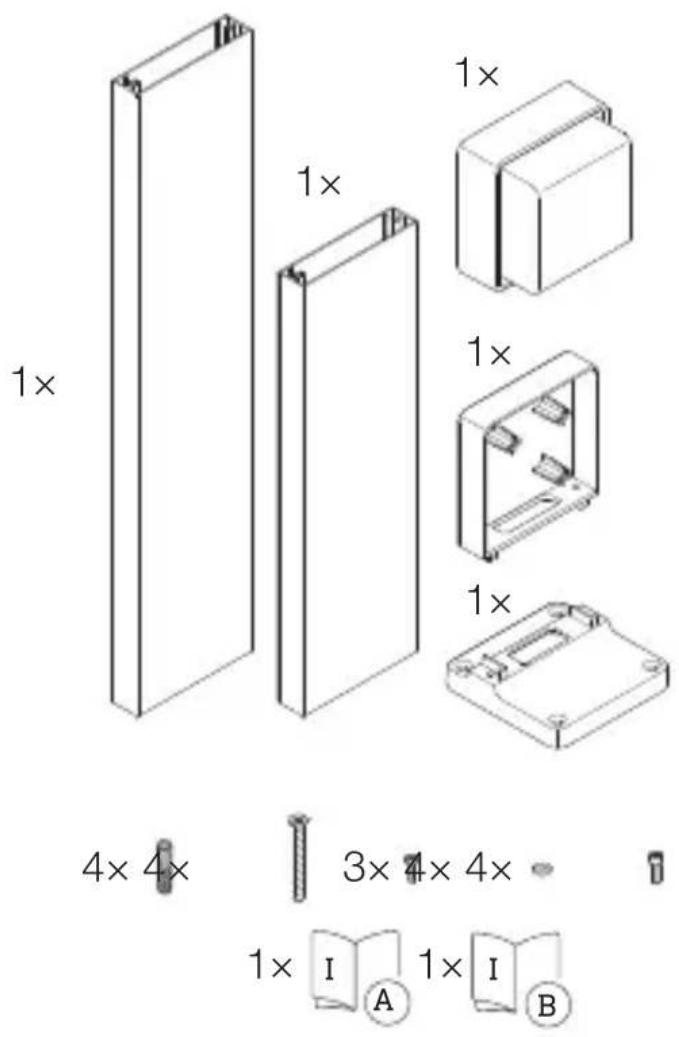

3.4

• 1 (сенсорный) светильник
• 1 крепление
• 1 профиль (альтерн. 437 мм или 737 мм)
  -1плита основания
• 4 дюбеля
• 4 винта
• 3 соединительных винта
  -4 подкладных шайбы
  -4небольшихвинта
• 1 сертификат безопасности (A)
• 1 инструкция по быстрому запуску (В)
