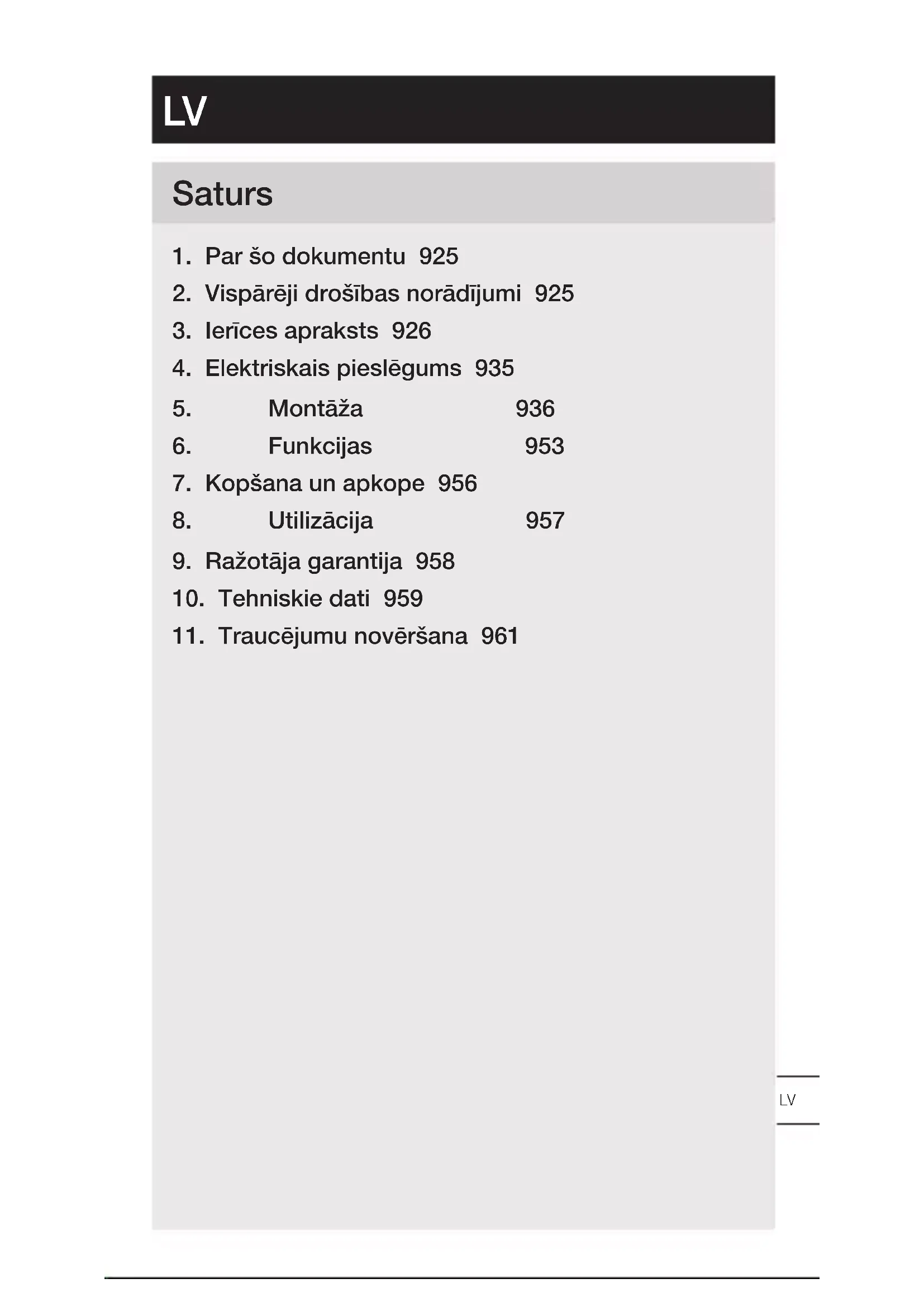

LIETOŠANAS INSTRUKCIJA GL 85 SC 900 STEINEL

1. Par šo dokumentu 925
2. Vispārēji drošības norādījumi 925
3. lerīces apraksts 926
4. Elektriskais pieslēgums 935
5. Montāža 936
6. Funkcijas 953
7. Kopšana un apkope 956
8. Utilizācija 957
9. Ražotāja garantija 958
10. Tehniskie dati 959
11. Traucējumu novēršana 961

1. Par šo dokumentu

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
– Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.

Brīdinājums par bīstamību!

Brīdinājums par bīstamību elektrības dēl!

Brīdinājums par bīstamību ūdens dēl!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts.

Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

– Darbošanās ar elektrisko strāvu var izraisīt bīstamas situācijas. Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

– Darbu ar elektrotikla spriegumu jāveic profesionāli kvalificētam personālam.

– Jāievēro vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Izmantojiet tikai oriğinālās detaļas.
– Remontu drīkst veikt tikai specializētas darbnīcas.

3. lerīces apraksts

Pareiza lietošana

– Sensorgaismeklis montāžai pie sienas ārā un iekštelpās (L 845 SC).
– Gaismeklis montāžai pie sienas ārā un iekštelpās (L 845 C).
– Sensorgaismeklis montāžai zemē ārā un iekštelpās (GL 85 SC 600 / 900).
– Gaismeklis montāžai zemē ārā un iekštelpās (GL 85 C 600 / 900).

Nepareiza lietošana

– lerīce nav aptumšojama.

Nav aptumšojams

Norāde!

Ir jāievēro min. atstatums 3 m no WLAN rūtera un pieejas punkta, lai izslēgtu nepareizu funkciju.

Darbības princips (L 845 SC un GL 85 SC 600 / 900)

– Sensorgaismekli (CS) ietver aktīvu kustību ziņotāju.
– Inteligentais augstfrekvences sensors (iHF) raida augstas frekvences elektromagnētiskos vilņus (5,8 GHz) un uztver to atstarojumu. Cilvēku kustības gadījumā sensorgaismekļa uztveres zonā sensors fiksē atbalss izmaiņas. Mikroprocesors tad aktivizē komandu "leslēgt gaismu".
– Drošākā kustības uztvere, uzmontējot ierīci sāniski pret iešanas virzienu.
– Ja Jūs virzīsieties tieši uz gaismekli, sniedzamība būs ierobežota.
– Sensors var uztvert ari kustības aiz durvīm, stikla rūtīm vai plānām sienām.
– Analizējot signālus, sensors atšķir cilvēku kustības no tādiem kustīgiem objektiem kā krūmi un nelieli dzīvnieki. Tādējādi tiek izslēgta klūdaina ieslēgšanās, kuru izraisa nelieli dzīvnieki, kā arī traucējumi sevišķi augstu temperatūru gadījumā.

Darbības princips (L 845 C un GL 85 C 600 / 900)

C variantus caur Bluetooth var saslēgt tīklā ar citiem sensoriem, lai realizētu uztveres zonas paplašināšanu. Tie caur Bluetooth vada signālus (par klātbūtni un gaišumu) tālāk. Vadība notiek tīklā saslēgtajā senorā ar citu saskarni.

Piegādes apjoms L 845 SC, L 845 C

3.1

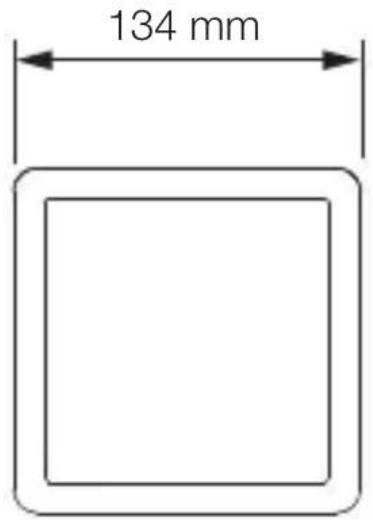

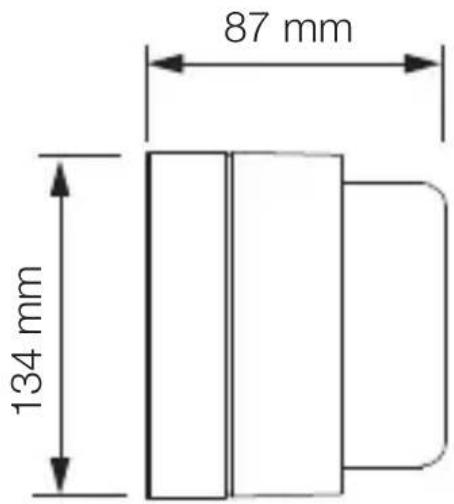

Izstrādājuma izmēri L 845 SC, L 845 C

3.2

134 mm

87 mm 134 mm

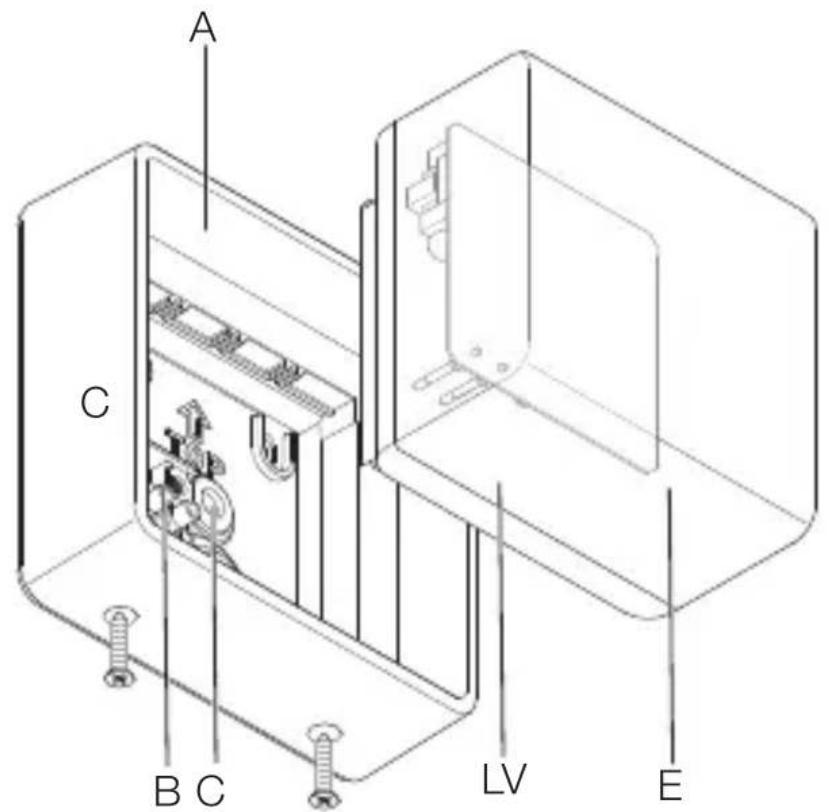

3.3

A C B C LV E

A Sienas stiprinājums
B Pieslēguma aizspiednis
C Blīvaizbāznis
D Kontaktsavienojums
E Gaismekla kubs

LV

Piegãdes apjoms GL 85 SC, GL 85 C

3.4

• 1 (sensor)gaismeklis
• 1 turētājs
• 1 profils (alternatīvi 437 mm vai 737 mm)
• 1 grīdas plāksne
• 4 dībeli
• 4 skrūves
• 3 četras savienojuma skrūves
• 4 paplāksne
• 4 mazas skrūves
• 1 drošības datu lapa (A)
• 1 ātrais starts (B)

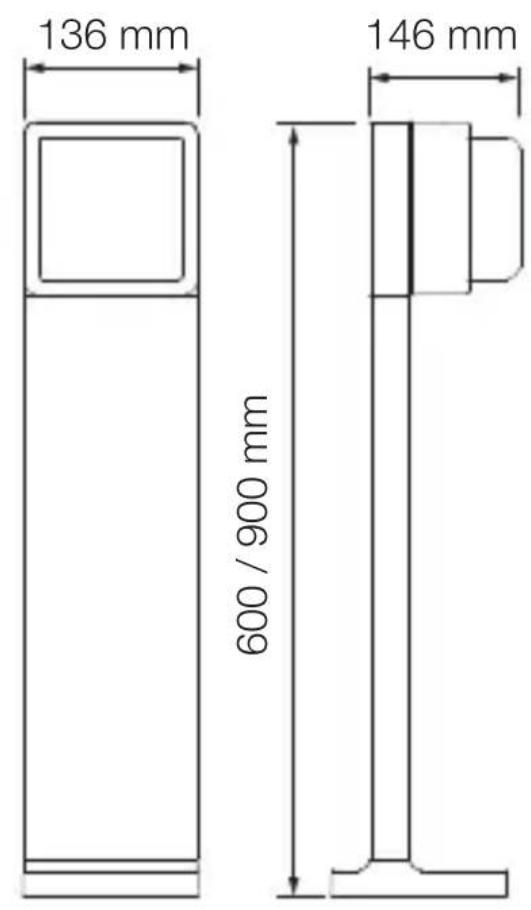

Izstrādājuma izmēri GL 85 SC, GL 85 C

3.5

136 mm 600 / 900 mm 146 mm

LV

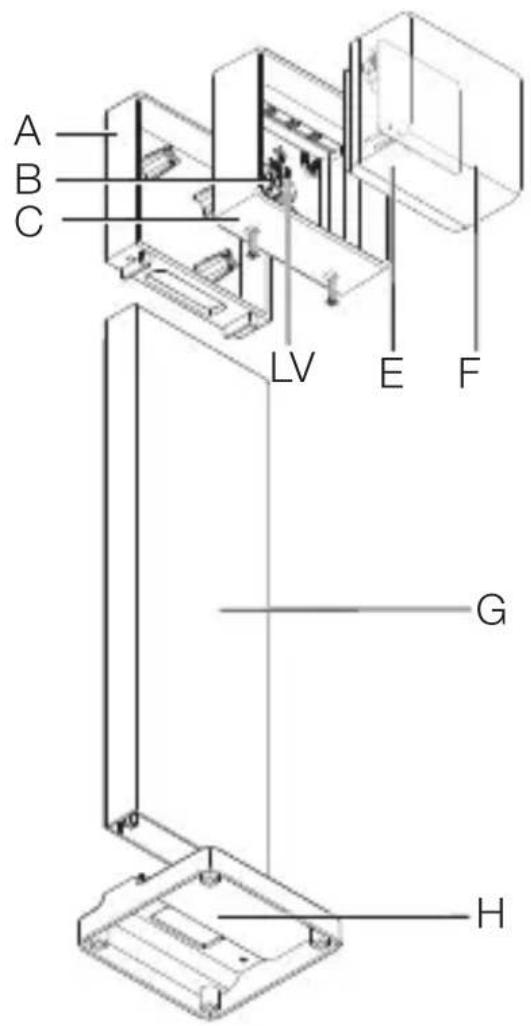

Ierīces komplektācija GL 85 SC, GL 85 C

3.6

A B C LV E F G H

A Turētājs
B Pieslēguma aizspiednis
C Korpuss
D Blīvaizbāznis
E Kontaktsavienojums
F Gaismekla kubs
G Profils
H Grīdas plāksne

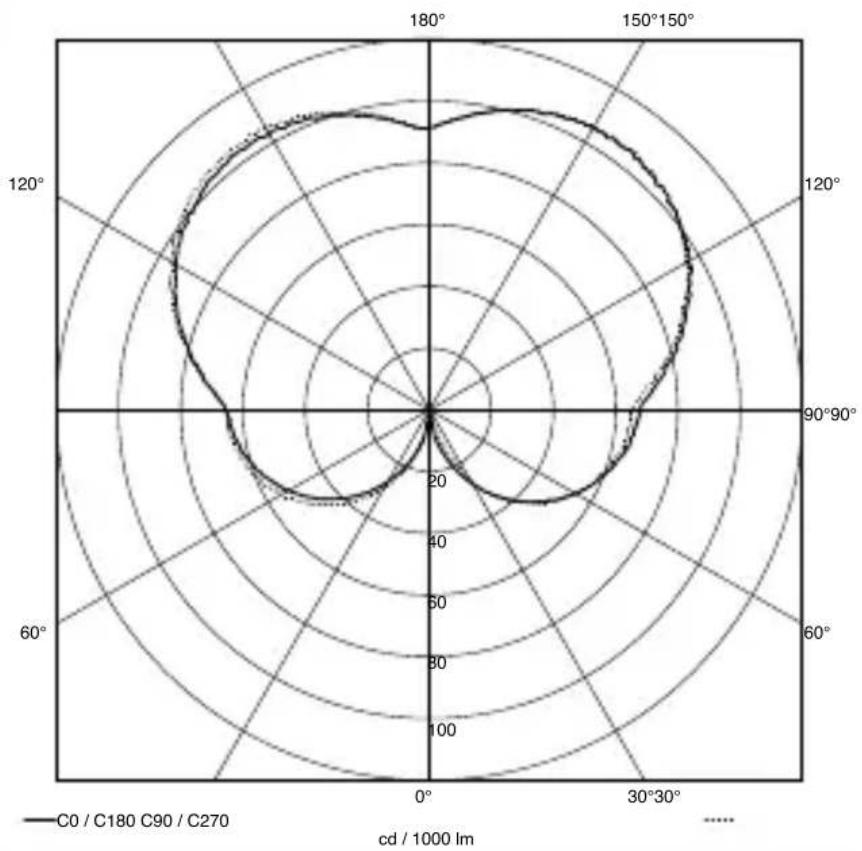

Gaismas stipruma sadalijums

3.7

LV

4. Elektriskais pieslēgums

Slēgumu plāns

4.1

I O

Tikla pievadvadu veido 2 - 3 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

PE = zemējums (zaļš / dzeltens)

Zemējums (PE):

- Pievienojiet aizsargvadu kopnei.

lerīci var pieslēgt aiz tīkla slēdža arī elektriski, ja ir nodrošināts, ka tīkla slēdzis ir pastāvīgi ieslēgts.

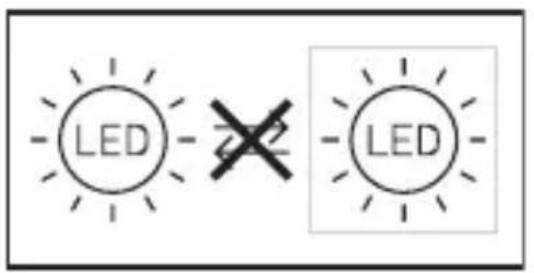

Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

LED LED

5. Montāža

Risks saistībā ar elektrisko strāvu!

Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pārliecinieties, ka sprieguma padeve paliek pārtraukta.

Bojājumu risks!

Pieslēguma kabeļu sajaukšana var izraisīt īssavienojumu.

• Identificējiet pieslēguma kabelus.
• Savienojiet pieslēguma kabelus pareizi.

Sagatavošanās montāžai

- Pārbaudiet visas detaļas, vai tās nav bojātas. Bojājumu gadījumā nelietojiet produktu.

- Izvēlieties piemērotu montāžas vietu.

• Nemiet vērā sniedzamību.
• Nemiet vērā kustību uztveri.
  –Izvairieties no vibrācijas.
  -Uztveres laukā nav škēršli.
  -Gaismekli nedrīkst montēt sprādzienbīstamās zonās.
  –Nemontējiet ierīci pie viegli uzliesmojošām virsmām.
  -Neskatieties gaismas avotā no tuva attāluma (< 30 cm).
  –Vismaz 5 m attālumā no citiem gaismekliem.

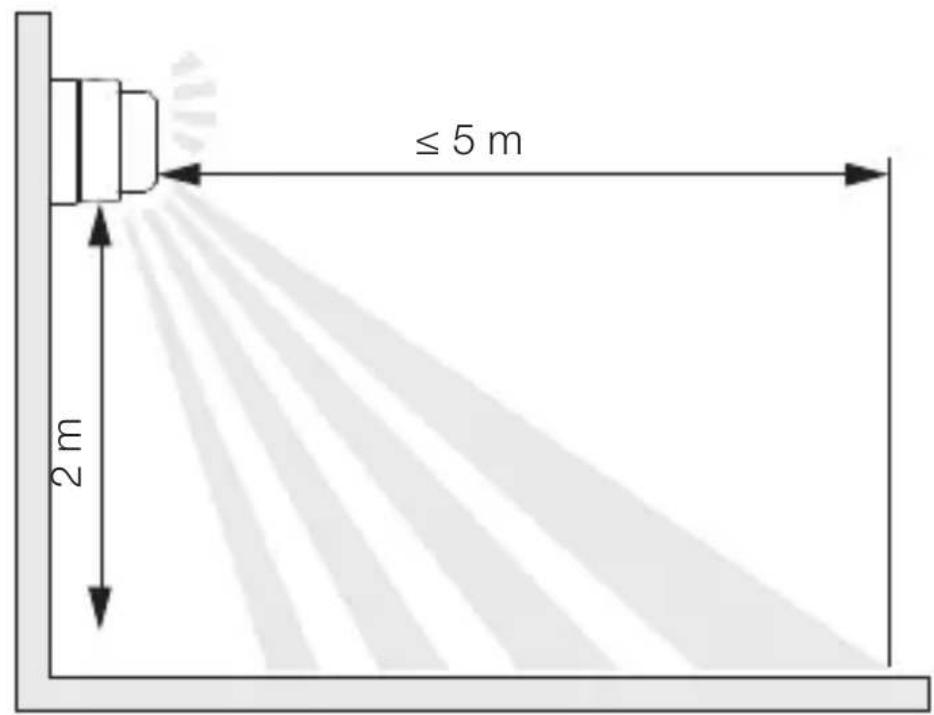

Sniedzamība L 845 SC

5.1

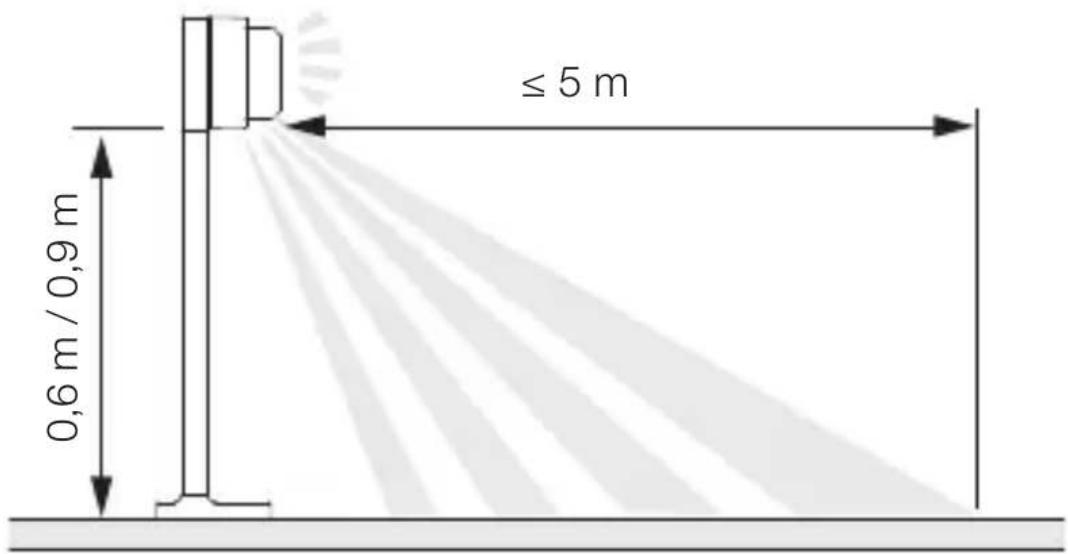

Sniedzamība GL 85 SC

5.2

≤ 5 m 0,6 m / 0,9 m

LV

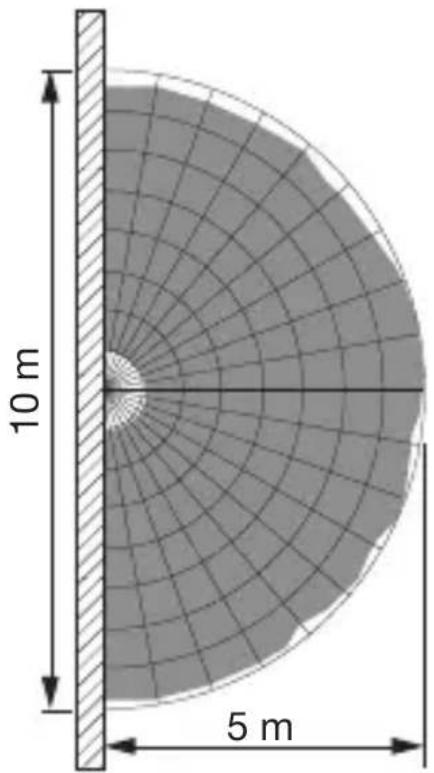

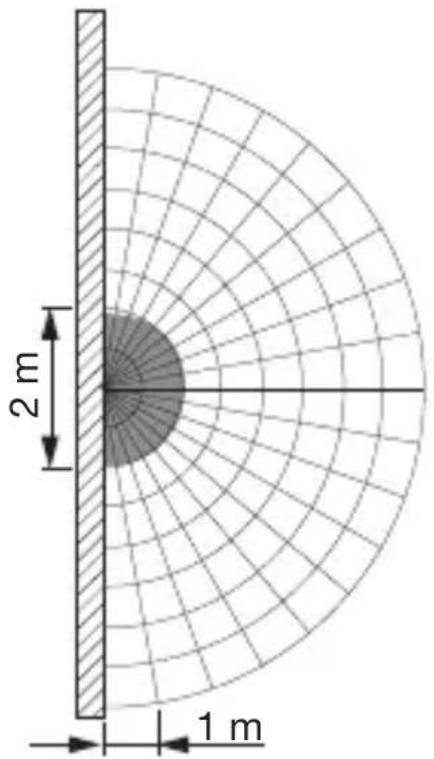

Kustības uztvere SC

5.3

2 m 1 m

10 m 5 m

Ja gaismekli ir uzmonteti blakus, tie var izraisīt nepareizu slēgšanos. Raidītie augstfrekvences signāli var taucēt viens otram.

Šādi pasākumi palīdz apiet šo klūdu:

• Uzmontējiet gaismekļus ar vismaz 5 m atstatumu.
• Saslēdziet gaismekļus tīklā ar Steinel Connect App lietotni un izslēdziet mērktiecīgi atsevišķu gaismekļu sensorus ar Sensor Off funkciju (B + C att.). Saslēdzot tīklā, kustības gadījumā tiek ieslēgti ar tie gaismekļi, kuru sensori ir deaktivēti.

Montāžas soli L 845 SC, L 845 C

5.5

I O

1. 2.

• Pārbaudiet, lai strāas pievade būtu pārtraukta.
• Atskrūvējiet drošības skrūves.
• Atvienojiet gaismas kubu spailes no sienas stiprinājuma.

5.6

- Atzīmējiet urbuma vietas.

5.7

• Izduriet blīvbāzni tīkla vadam.
• Zemapmetuma vadam pieskrūvējiet sienas stiprinājumu bez distancera.

5.9

• Izduriet blīvbāzni tīkla vadam.
• Virsapmetuma pievada ar starplikām gadījumā pieskru-vējiet sienas turētāju.

LV

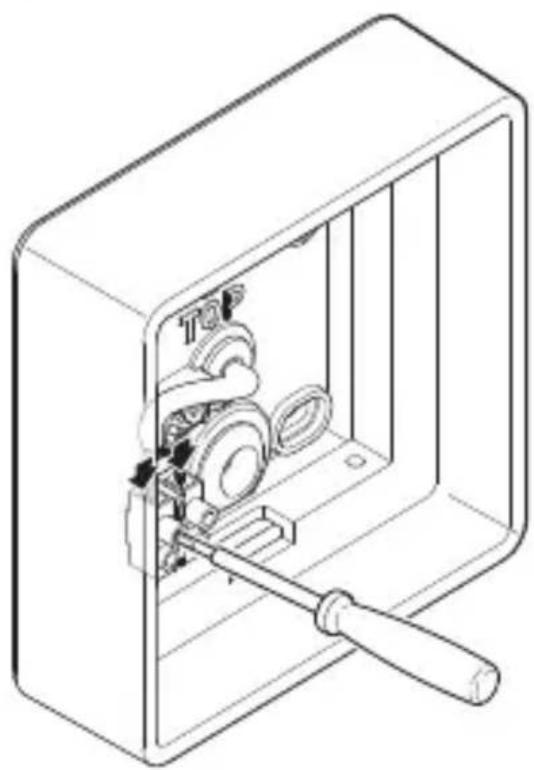

5.10

- Pieslēdziet tīkla kabeli atbilstoši slēgumu plānam. →“4. Elektriskais pieslēgums”

5.11

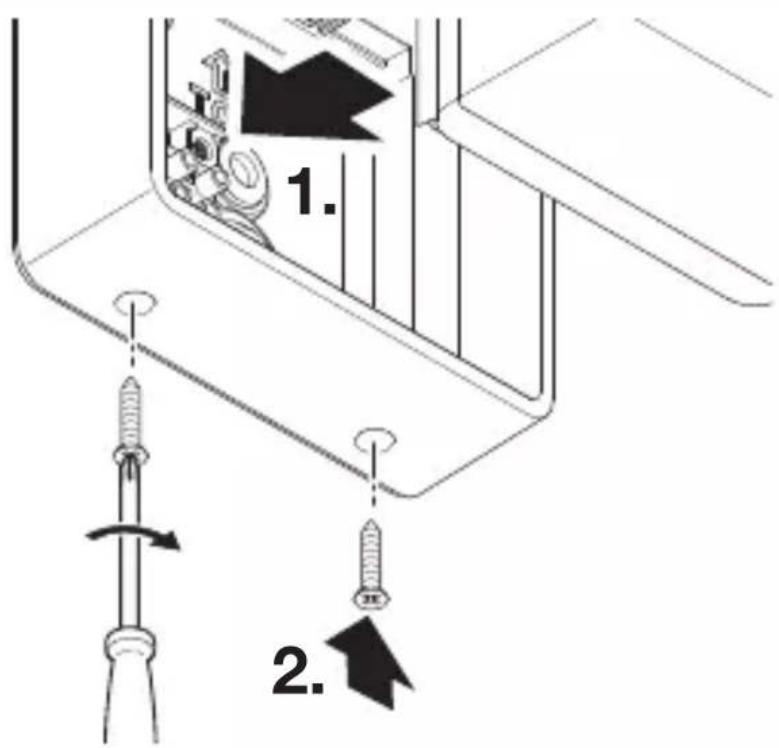

1. 2.

• Uzlieciet gaismas kubu uz sienas stiprinājuma.
• leskrūvējiet drošības skrūves.

5.12

I O

• leslēdziet elektrības apgādi.
  • Veiciet iestatīšanu lietotnē (tikai SC).
  →“6. Funkcijas”

LV

Montāžas soli GL 85 SC, GL 85 C

5.13

I O

2. 1.

• Pārbaudiet, lai strāas pievade būtu pārtraukta.
• Atskrūvējiet drošības skrūves.
• Atvienojiet gaismas kubu korpisa stiprinājuma.

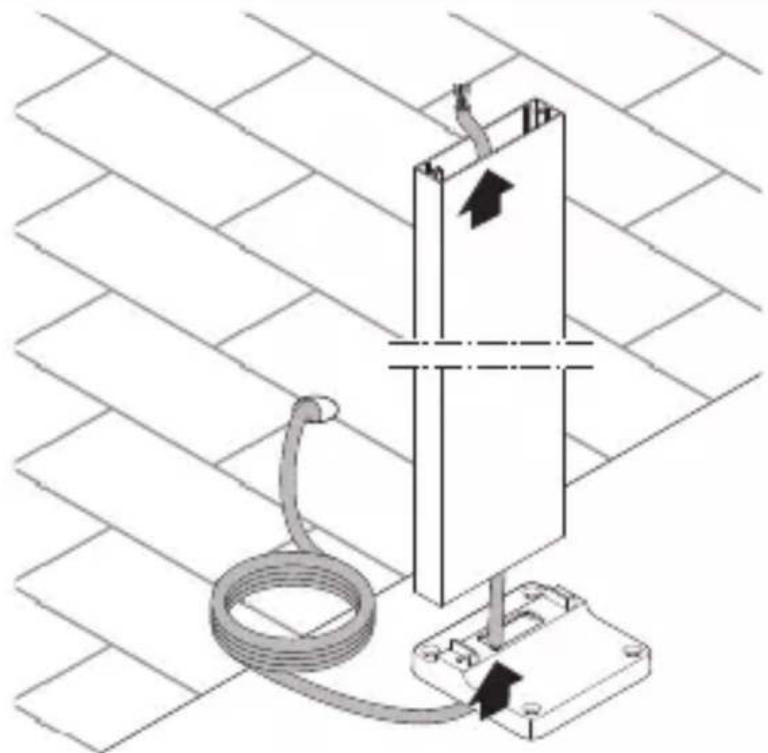

5.14

- Izvelciet kabeli caur grīdas stiprinājumu un profilu.

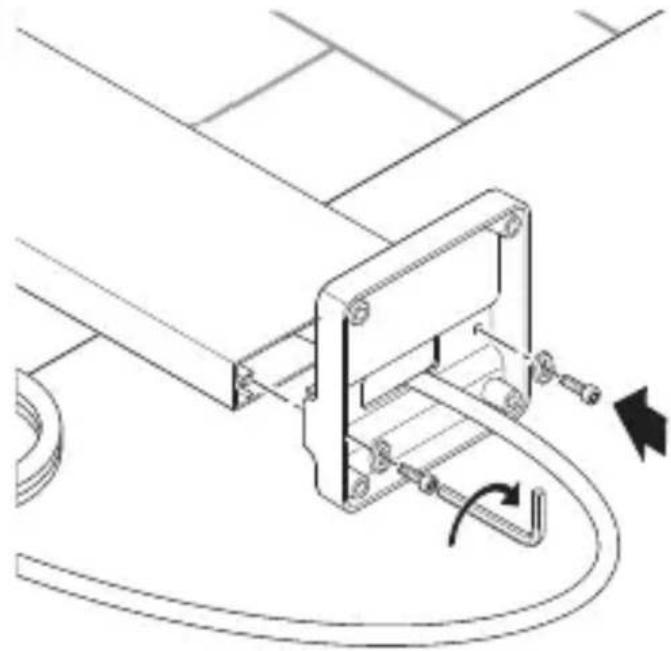

5.15

- Saskrūvējiet grīdas stiprinājumu un profilu.

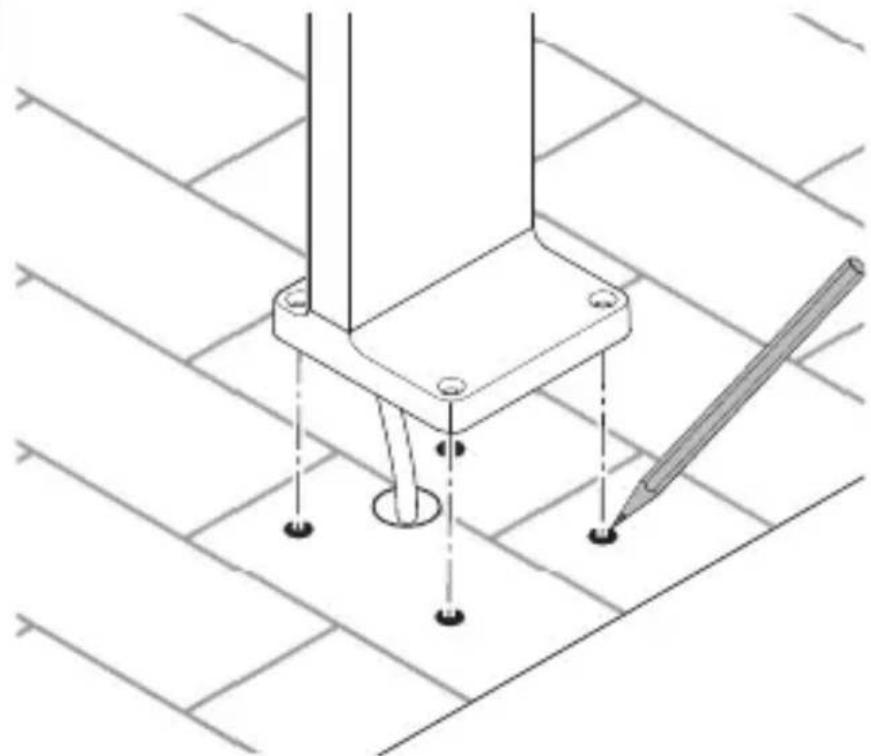

5.16

- lezīmējiet urbuma vietas.

LV

5.17

- Izurbiet caurumus un ievietojiet dībelus

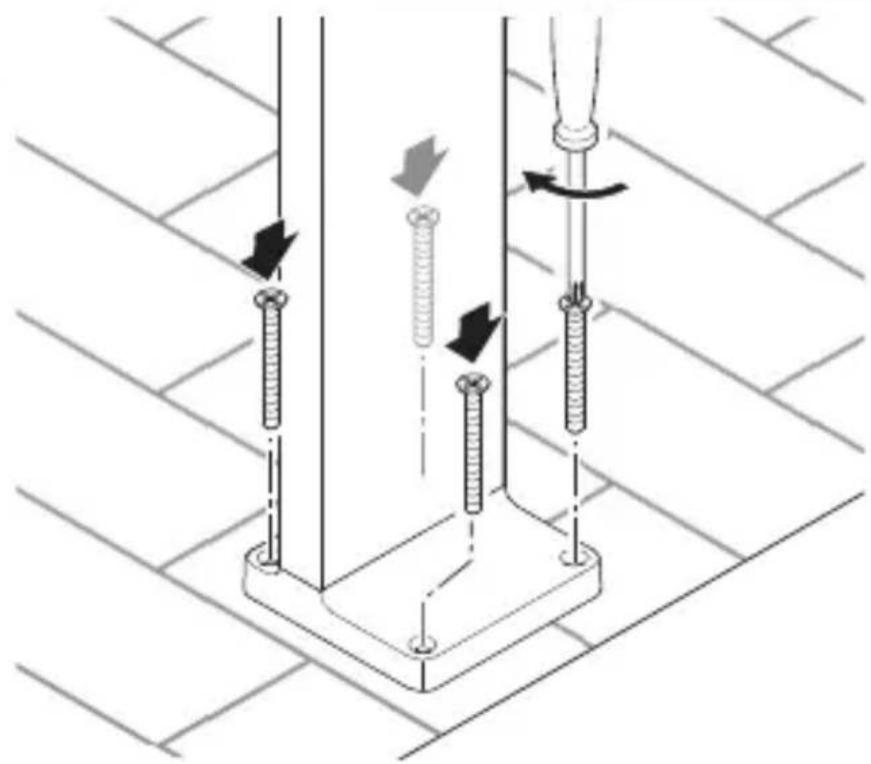

5.18

- Pieskrūvējiet grīdas stiprinājumu pie grīdas.

Norāde:

Nemontējiet preci zem zemes, lai izvairītos no bojājumiem, kas rodas korozijas vai oksidēšanās rezultātā.

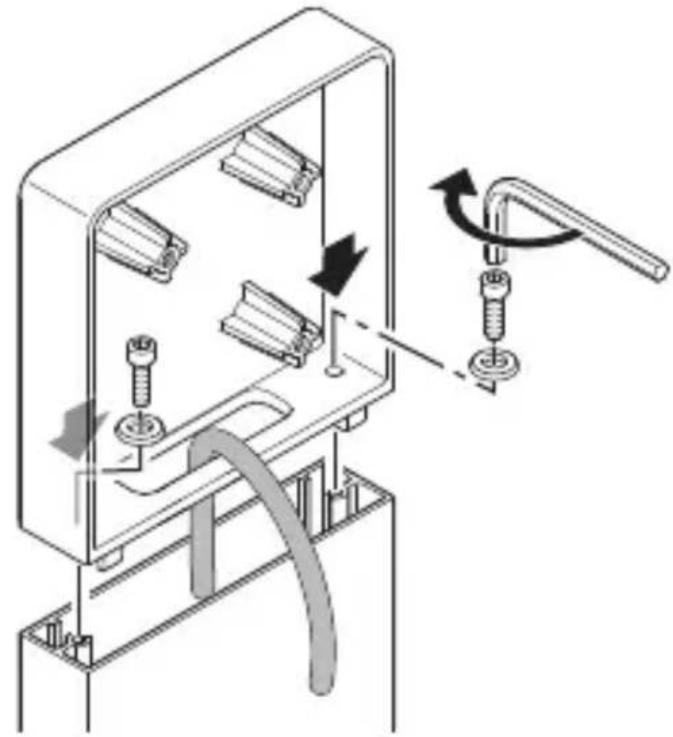

5.19

• Izveriet kabeli caur turētāju.
  • Uzlieciet turētāju uz profila.
• Saskrūvējiet skrūves ar paplāksnēm.

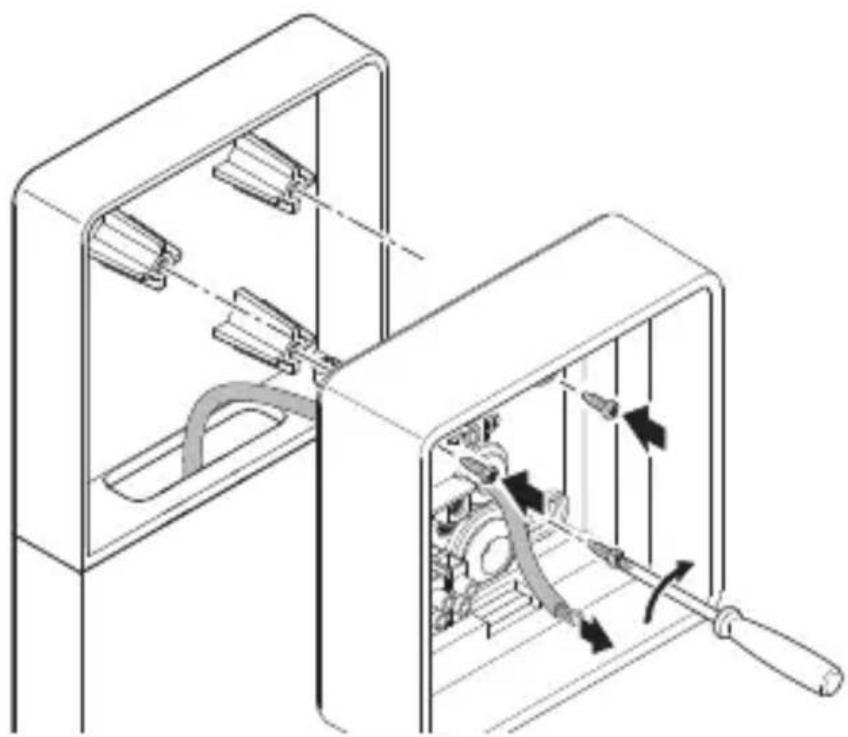

5.20

• Izvelciet kabeli caur korpusu.
• Pieskrūvējiet korpusu pie turētāja.

LV

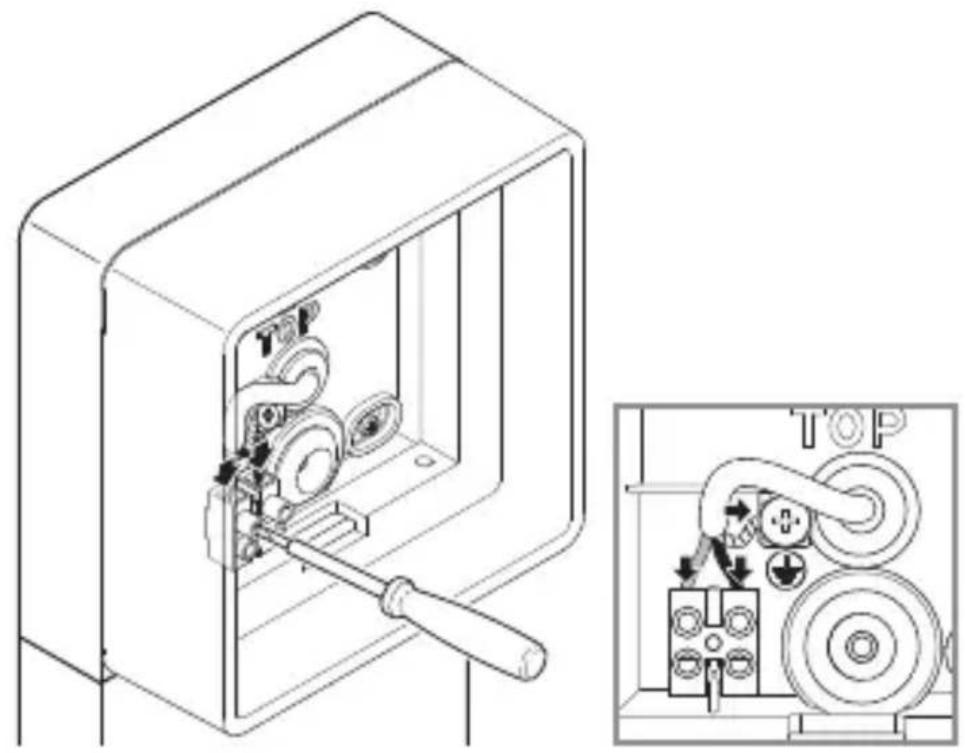

5.21

- Pieslēdziet tīkla kabeli atbilstoši slēgumu plānam. →“4. Elektriskais pieslēgums”

5.22

1. 2.

• Uzlieciet gaismas kubu uz korpusa.
• leskrūvējiet drošības skrūves.

5.23

I O

• leslēdziet elektrības apgādi.
  • Veiciet iestatīšanu lietotnē (tikai SC).
  →“6. Funkcijas”

LV

6. Funkcijas

Šādas funkcijas ir iestatāmas SC variantiem C variantiem funkcijas ir spēkā tikai kombinācijā ar Bueltooth sensoru.

Funkcijas ir iestatāmas Steinel Connect App.

Steinel Connect App

Gaismekļa konfigurācijai ar viedtālruni vai planšetdatoru ir Jūsu AppStore jālejuplādē Steinel Connect App. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth.

Android iOS

Šādas funkcijas ir iestatāmas Steinel Connect App:

– Laika iestatīšana
– Darbības rādiusa izvēle
– Krēslas sliekšņa iestatījums
– Bāzes gaismas funkcija
– lestatāms galvenās gaismas / pamata gaismas līmenis
– Paplašināta sniedzamības iestatīšana
– Grupu savienošana
– Krēslas sliekšņa iestatījums ar Teach-In

Rūpnīcas iestatījumi

– Aptumšojuma iestatīšana: Dienasgaismas režīms
1.000 luksi
– Laika iestatijums: 2 sekundes
– Sniedzamības iestatījums: 5 m

Krēslas sliekšņa iestatījums

Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 2 –2.000 luksiem.

• = Dienasgaismas režīms (atkarībā no apgaismojuma)
• = Krēslošanas režīms (apm. 2 luksi)

lestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret dienasgaismas režīmu.

Laika iestatīšana

Vēlamo gaismekļa degšanas ilgumu (izslēgšanās aizturi) iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 60 min. Katra uztverta kustība no jauna ieslēdz gaismu.

Norāde! Pēc katras LED gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Beigās LED gaismeklis, uztverot kustību, atkal var ieslēgt gaismu. Justējot uztveres lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.

Sniedzamības iestatīšana (jutīgums)

Ar jēdzienu "sniedzamība" tiek saprasts aplveida laukums uz grīdas, kurš veido uztveres lauku, montējot gaismekli 2 m augstumā.

• Maks. iestatijums = maks. sniedzamiba (5 m)
• Maks. iestatijums = maks. sniedzamiba (1 m)

Bāzes gaismas funkcija

Nakts apgaismojums piedāvā apgaismojumu ar aptuveni 10 % no apgaismojuma jaudas. Tikai notiekot kustībai uztveres laukā, gaisma uz iestatīto laiku (skat. laika iestatīšanu), tiek ieslēgta ar maksimālo gaismas jaudu (100 %). Pēc tam gaismeklis ieslēdzas aktivētajā nakts gaismas režīmā. Bāzes gaisma ir IESL., kad gaišuma slieksnis tiek pārkāpts. Altivēta dienas režīma gadījumā, pamata gaisma vienmēr ir IESL.

0 min = maigais starts / pamata apgaismojums nav IESL., sākot ar iestatītu krēslas vērtību

10 min = "Maigais starts" + pamata gaisma 10 min

30 min = "Maigais starts" + pamata gaisma 30 min

= "Maigais starts" + pamata gaisma visu nakti

Kas ir "maigais starts"?

Sensorgaismeklis ir aprīkots ar "maigā starta" funkciju. Tas nozīmē, ka, ieslēdzot gaismu, tā neiedegas ar maksimālo jaudu, bet gan sekundes laikā tās intensitāte pieaug līdz 100 %. Tas pats notiek gaismekli izslēdzot - tas pakāpeniski izdziest.

7. Kopšana un apkope

Izstrādājumam apkope nav nepieciešama.

Risks saistībā ar elektrisko strāvu!

Üdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

- Tīriet tikai sausu ierīci.

Bojājumu risks!

Ierīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

- Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa.

Svarīgi! Bateriju ierīce nav nomaināma.

230V LED

8. Utilizācija

Elektroierīces, baterijas, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces un baterijas parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces un baterijas jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Atbilstības deklarācija

Ar šo STEINEL GmbH deklarē, ka radioiekārta L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: www.steinel.de

10. Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vācija

Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā ari visu izmantoto materiālu un to virsmu nevainojamību.

Sūdzību iesniegšana:

Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot oriģinālo čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakal sūtīšanas riskiem.

Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantie

Ja Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 00371 29460997.

11. Tehniskie dati

- Izmēri (A x P x Dz): L 845: 134 × 134 × 87 mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

– Elektrotikla spriegums: 220–240 V, 50/60 Hz

– Jaudas patēriņš (Pon): 9,00 W

– Jaudas patērinš iHF sensorika: L 845 SC: 0,67 W

GL 85 SC: 0,67 W

- Standby (Pnet) 0,45 W

– Gaismas jauda: L 845 SC: 655 lm

L 845 C: 719 lm

GL 85 SC: 655 lm

GL 85 C: 719 lm

– Krāsas attēlošanas indekss: Ra = 82

– Vidējs dzīves ilgums: L70B50 pie 25 °C: >60.000 h

– Krāsas konstistence SDCM: Sākuma vērtība: 3

– Gaismas stipruma sadalijums

– Sniedzamība * : 1 - 5 m

– Laika iestatīšana *: 5 s –60 min

– Krēslas iestatījums *: 2 –2.000 luksi

– Aizsardzības veids: IP 44
– Aizsardzības klase: /
- Apkārtējā temperatūra: -20^ līdz + 40 °C
- Bluetooth frekvence: 2,4 - 2,48 GHz
- Bluetooth raidjauda: 5 dBm,3 mW
– Enerğijas efektivitätes klase: Šai precei ir gaismas avots ar "F" energijas efektivitätes klasi.

* C variantiem: Tikai kombinācijā ar Bueltooth sensoru.

12. Traucējumu novēršana

Ierīcei netiek pievadīta strāva.

– Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
• Nomainiet bojāto drošinātāju.

- Bojāts kabelis.

- Pārbaudiet kabeli ar sprieguma testeri.

– Issavienojums tīkla pievadvadā.

• Pārbaudiet pieslēgumus.

– lespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots.

- leslēdziet tīkla slēdzi.

Ierīce neieslēdzas (tikai SC).

– Krēslas sliekšna iestatījums izvēlēts nepareizi.

- Iestatiet no jauna krēslas sliekšņa iestatījumu.

- IZSL. tīkla slēdzis.

– Drošinātājs nav ieslēgts vai ir bojāts.

- leslēdziet drošinātāju.

- Nomainiet bojāto drošinātāju.

– Ātras kustības netiek uztvertas, lai mazinātu traucējumus, vai ari ir uzstādīts pārāk mazs vai nepareizs uztveres lauks

- Pārbaudiet un justējiet uztveršanas zonu.

– Gaismas avots ir bojāts.

- Gaismas avots nav nomaināms. Nomainiet visu ierīci.

Ierīce neizslēdzas (tikai SC).

– Nepārtraukta kustība uztveršanas zonā.

• Pārbaudiet uztveršanas zonu.
• Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.

Ierīce neizslēdzas pilnībā (tikai SC).

– Izvēlēta pamata gaisma.

- Pamata gaismu iestatiet uz "0 min".

Ierīce ieslēdzas nevajadzīgi (tikai SC).

– lerīce ir piestiprināta tā, ka tā nav pasargāta no vibrācijām.

• Stingri uzmontējiet ierīci.

– Bija kustība, taču novērotājs to neatpazina (kustība aiz siensa, neliela objekta kustība tiešā lampas tuvumā utt.).

- Pārbaudiet uztveres zonu.

- Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.

Съдържание
