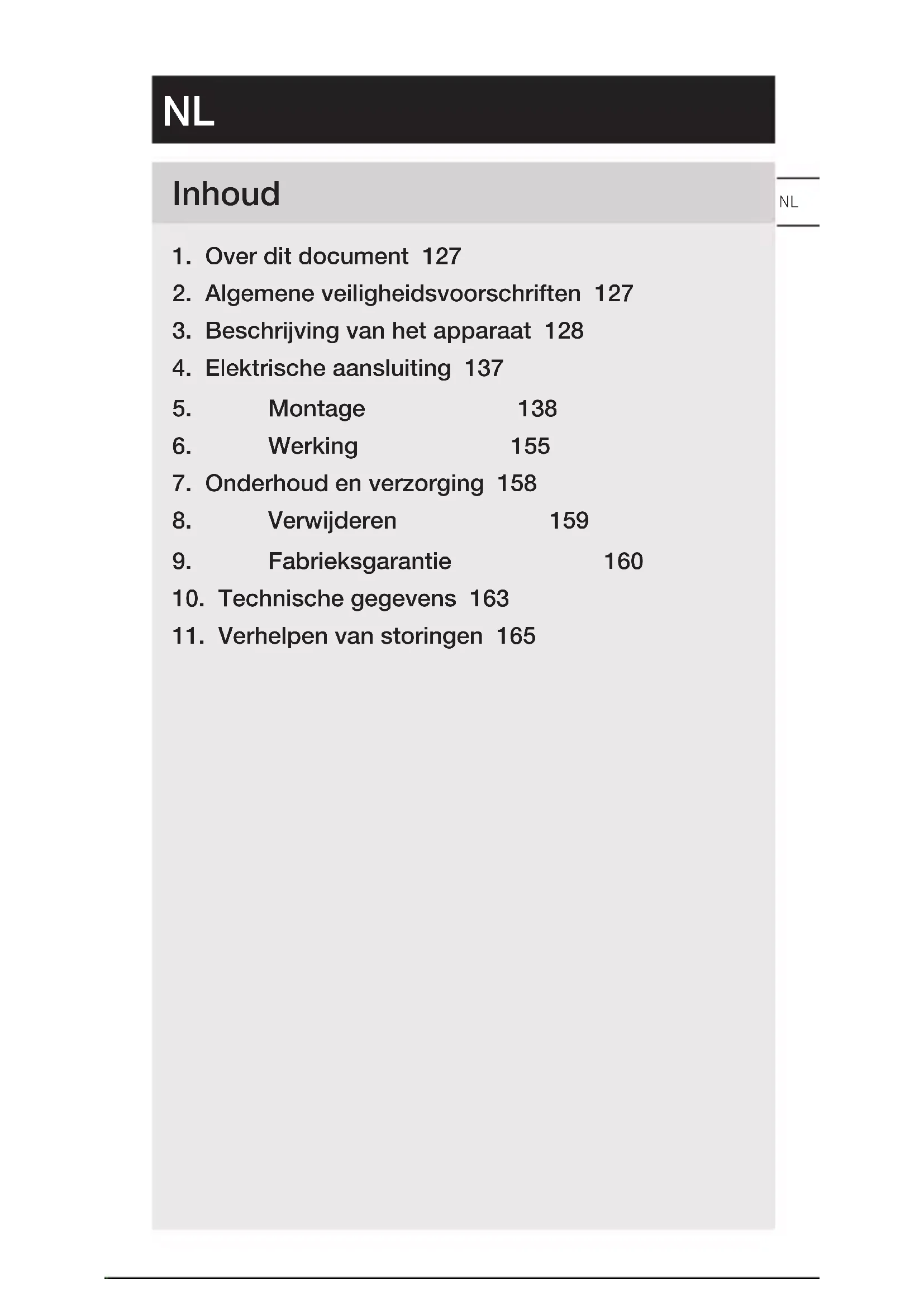

GEBRUIKSAANWIJZING GL 85 SC 900 STEINEL

2. Algemene veiligheidsvoorschriften 127

3. Beschrijving van het apparaat 128

4. Elektrische aansluiting 137

7. Onderhoud en verzorging 158

11. Verhelpen van storingen 165

– Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Waarschuwing voor gevaar! Waarschuwing voor risico's door elektriciteit! Waarschuwing voor risico's door water!

2. Algemene veiligheidsvoorschriften

Gevaar door niet naleving van de gebruiks- aanwijzing! Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd, kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.

• Veiligheidsvoorschriften naleven.

• Toegankelijk bewaren. – Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan. Het aanraken van stroom- voerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben. – Werkzaamheden aan de netspanning mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.– 127 – Inhoud

– De nationale installatievoorschriften en aansluitvoor- waarden moeten worden nageleefd (bijv. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Gebruik uitsluitend originele reserveonderdelen. – Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

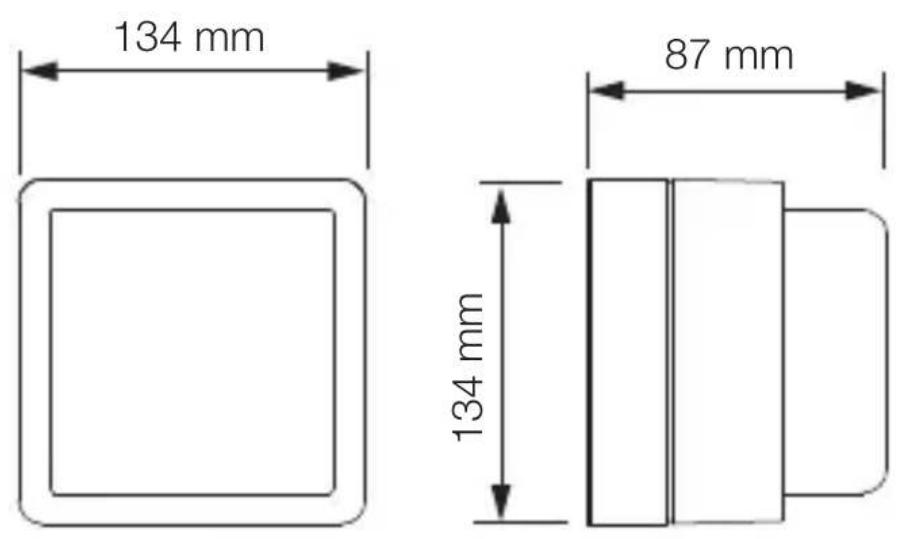

3. Beschrijving van het apparaat

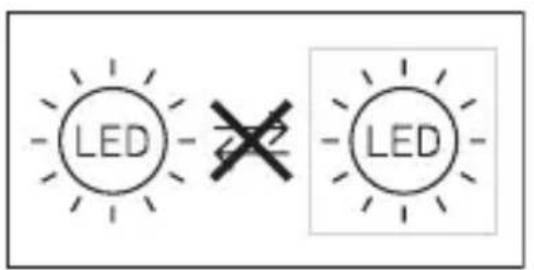

Gebruik volgens de voorschriften – Sensorlamp voor wandmontage binnen en buiten (L845SC). – Lamp voor wandmontage binnen en buiten (L845C). – Sensorlamp voor grondmontage binnen en buiten (GL85SC600/900). – Lamp voor grondmontage binnen en buiten (GL85C600/900). Gebruik niet conform de voorschriften – De lampen kunnen niet worden gedimd. Niet dimbaar Opmerking: Er moet een minimumafstand van 3m tot de WLAN-router en de Access Points worden aangehouden om storingen te voorkomen.– 128 – Inhoud Werking (L845SC en GL85SC600/900) – De sensorlampen (SC) zijn voorzien van een actieve bewegingsmelder. – De intelligente hoogfrequentiesensor (iHF) zendt hoogfrequente elektromagnetische golven (5,8GHz) uit en vangt de echo daarvan op. Bij beweging van per- sonen in het registratiebereik van de sensorlamp wordt de echoverandering door de sensor geregistreerd. Een microprocessor activeert het schakelcommando 'licht inschakelen'. – De veiligste bewegingsregistratie ontstaat bij apparaatmontage zijdelings op de looprichting. – Het bereik van de bewegingsregistratie is beperkt als er recht op de sensor af gelopen wordt. – Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd. – Door het signaal te analyseren, kan de sensor een onderscheid maken tussen bewegende personen en bewegende objecten zoals struiken of kleine dieren. Verkeerde schakelingen door kleine dieren zijn uitgesloten, evenals storingen door extreme temperaturen. Werking (L845C en GL85C600/900) D.m.v. Bluetooth kunnen de C-varianten aan andere sensoren worden gekoppeld, om zo het registratiebereik te vergroten. De geregistreerde signalen (aanwezigheid en lichtsterkte) worden via Bluetooth doorgestuurd. De aangesloten sensor die een andere interface heeft zorgt vervolgens voor de aansturing.– 129 – Inhoud

– 1 (sensor-)lamp – 1 houder – 1 profiel (437mm of alternatief 737mm) – 1 grondplaat – 4 pluggen – 4 schroeven – 3 verbindingsschroeven – 4 onderlegringen – 4 kleine schroeven – 1 veiligheidsinformatieblad (A) – 1 Quick-Start-Guide (B)– 133 – Inhoud

A Houder B Aansluitklem C Behuizing D Afdichtstopje E Steekverbinding F Lichtkubus G Profiel H Grondplaat– 135 – Inhoud

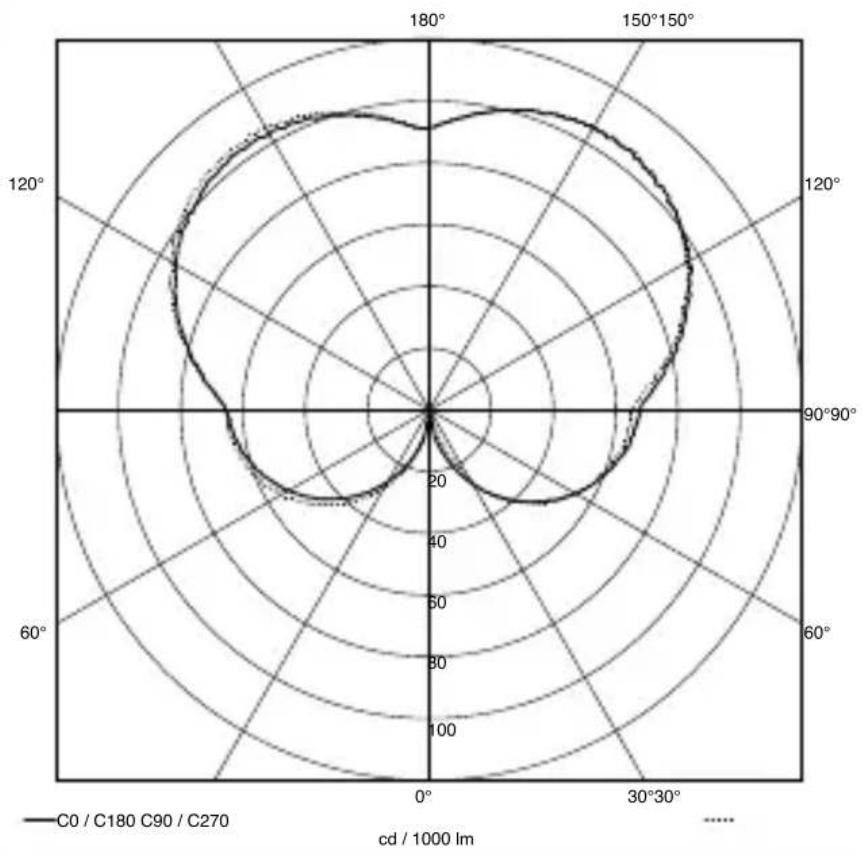

Lichtsterkteverdeling

4. Elektrische aansluiting

De stroomtoevoer bestaat uit een 2-3-polige kabel: L = fase (meestal zwart, bruin of grijs) N = nuldraad (meestal blauw) PE = aarde (groen/geel) Aardedraad (PE):

• De aardedraad aansluiten op de aardingsklem. Het apparaat kan ook elektrisch worden aangesloten achter een netschakelaar, indien gewaarborgd is dat de netschakelaar continu is ingeschakeld.– 137 – Inhoud

De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

Gevaar door elektrische stroom! Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• De stroom uitschakelen en de spanningstoevoer onderbreken.

• Controleer m.b.v. een spanningstester dat er geen spanning op staat.

• Zorg ervoor dat de spanningstoevoer onderbroken blijft. Gevaar voor beschadigingen! Het verwisselen van de kabels kan kortsluiting tot gevolg hebben.

• Identificeer de aansluitkabels.

• Aansluitkabels correct verbinden.– 138 – Inhoud Montagevoorbereiding

• Alle onderdelen controleren op beschadigingen. Neem het product bij beschadigingen niet in gebruik.

• Geschikte montageplaats kiezen. – Houd rekening met het bereik. – Houd rekening met de bewegingsregistratie. – Trillingsvrij. – Registratiebereik vrij van hindernissen. – Niet in een explosieve omgeving monteren. – Niet op licht ontvlambare oppervlakken monteren. – Niet vanaf korte afstand in de lichtbron kunnen kijken (<30cm). – Minimaal 5m van andere lampen verwijderd.– 139 – Inhoud

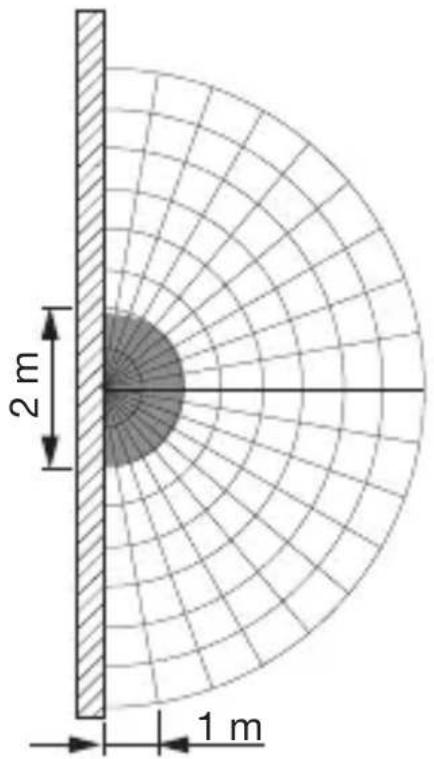

≤5m 0,6m/0,9m– 140 – Inhoud Bewegingsregistratie SC

Afstand van de lampen SC

5 m 5 m B C Wanneer de lampen te dicht bij elkaar zijn geplaatst, kunnen foutieve schakelingen voorkomen. De uitgezonden hoogfrequente signalen kunnen elkaar onderling storen. De volgende maatregelen helpen om deze fout te vermijden:

• Monteer de lampen met een onderlinge afstand van minimaal 5m.

• Verbind de lampen via de Steinel Connect App en schakel de sensor bij afzonderlijke lampen m.b.v. de Sensor-O functie gericht uit (B+C). Door de koppeling worden bij beweging ook lampen ingeschakeld waarvan de sensor gedeactiveerd is.– 142 – Inhoud Montagestappen L845SC, L845C

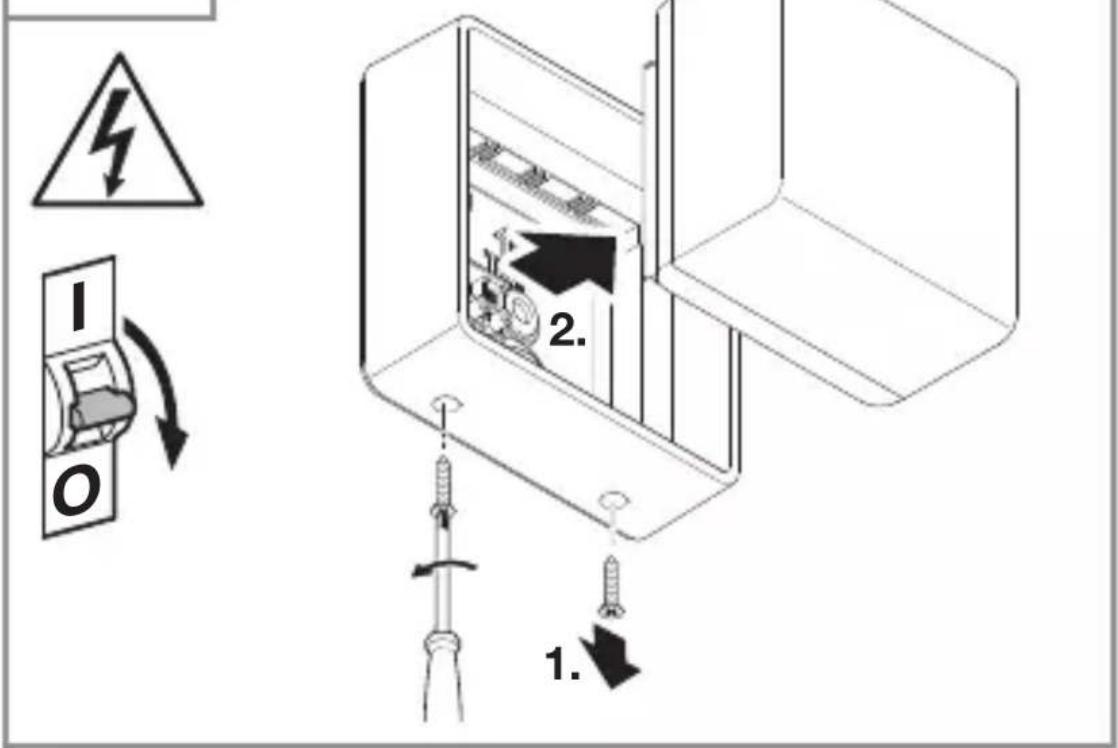

• Controleer of de spanningstoevoer is uitgeschakeld.

• Borgschroeven losdraaien.

• Lichtkubus van de wandhouder scheiden.– 143 – Inhoud

• Afdichtstopje voor de stroomtoevoer doordrukken.

• Wandhouder bij leidingen in de muur zonder afstand- houder vastschroeven.– 145 – Inhoud

• Afdichtstopje voor de stroomtoevoer doordrukken.

• Wandhouder bij leidingen op de muur met afstandhou- der vastschroeven.– 146 – Inhoud

• Stroomtoevoer volgens schakelschema aansluiten. “4. Elektrische aansluiting”

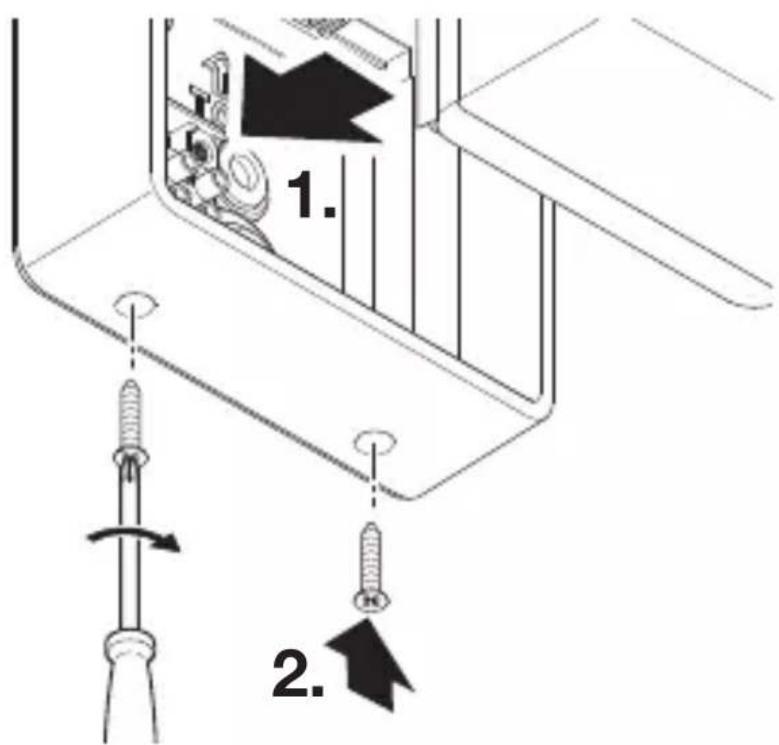

• Lichtkubus op de wandhouder plaatsen.

• Borgschroeven inschroeven.– 147 – Inhoud

• Stroomtoevoer inschakelen.

• Instellingen met de app uitvoeren (alleen SC). “6. Werking”– 148 – Inhoud Montagestappen GL85SC, GL85C

• Controleer of de spanningstoevoer is uitgeschakeld.

• Borgschroeven losdraaien

• Lichtkubus van de behuizing scheiden.

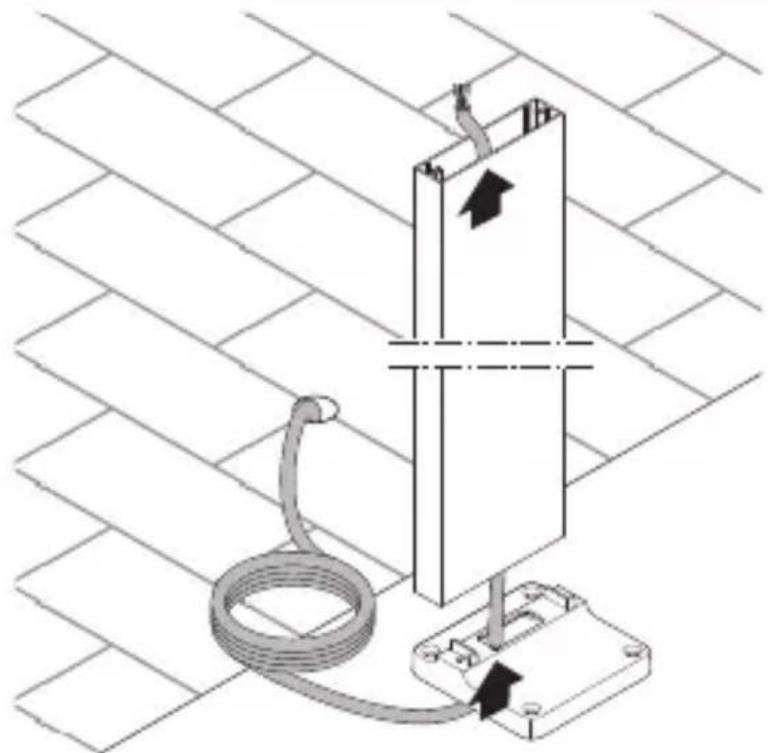

• Kabel door de grondplaat en het profiel trekken.– 149 – Inhoud

• Grondplaat aan profiel vastschroeven.

• Grondplaat vastschroeven aan de grond. Opmerking: Het product niet onder de grond monteren, om schade door corrosie of oxidatie te voorkomen.– 151 – Inhoud

• Kabel door houder leiden.

• Houder op profiel plaatsen.

• Schroeven met onderlegringen vastschroeven.

• Kabel door behuizing leiden.

• Behuizing aan houder schroeven.– 152 – Inhoud

• Stroomtoevoer volgens schakelschema aansluiten. “4. Elektrische aansluiting”

• Lichtkubus op de behuizing plaatsen.

• Borgschroeven inschroeven.– 153 – Inhoud

• Stroomtoevoer inschakelen.

• Instellingen met de app uitvoeren (alleen SC). “6. Werking”– 154 – Inhoud

De functies van de SC-varianten kunnen worden ingesteld. Voor de C-varianten gelden de functies alleen in combinatie met een Bluetooth-sensorproduct. Het instellen van de functies wordt met de Steinel Connect App uitgevoerd. Steinel Connect App Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Steinel Connect App gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist. Android iOS Functies die met de Steinel Connect App kunnen worden ingesteld: – tijdinstelling – reikwijdte-instelling – schemerinstelling – basislichtfunctie – hoofdlicht-/basislichtlevel instelbaar – uitgebreide reikwijdte-instelling – groepskoppeling – schemerinstelling door teach-in– 155 – Inhoud

Fabrieksinstellingen – Schemerinstelling: daglichtstand 1.000lux – Tijdinstelling: 2seconden – Reikwijdte-instelling: 5meter Schemerinstelling De inschakellichtsterkte (schemering) kan traploos van ca. 2 – 2.000lux worden ingesteld. – = daglichtstand (onafhankelijk van de lichtsterkte) – = schemerstand (ca. 2lux) Bij de instelling van het registratiebereik en voor de functie- test bij daglicht moet de instelknop op daglichtstand staan. Tijdinstelling De uitschakelvertraging kan traploos worden ingesteld van ca. 5seconden tot max. 60minuten. Elke geregistreerde beweging schakelt het licht opnieuw in. Opmerking: na iedere uitschakeling van de led-lamp is gedurende ca. 1seconde geen nieuwe bewegingsre- gistratie mogelijk. Daarna kan de led-lamp het licht weer inschakelen bij bewegingen. Bij het instellen van het registratiebereik en voor de functie- test wordt geadviseerd om de kortste tijd in te stellen. Reikwijdte-instelling (gevoeligheid) Met het begrip reikwijdte wordt de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2m hoogte. – Instelling op maximaal = max. reikwijdte (5m) – Instelling op minimaal = min. reikwijdte (1m)– 156 – Inhoud Basislichtfunctie Het basislicht maakt een verlichting met 10% van het lichtvermogen mogelijk. Pas bij beweging in het registratie- bereik wordt het licht voor de ingestelde tijd (zie tijdinstel- ling) naar het maximale lichtvermogen (100%) geschakeld. Daarna schakelt de lamp terug naar het geactiveerde basislicht. Het basislicht is AAN, wanneer de drempelwaarde van de lichtsterkte niet wordt gehaald. Bij geactiveerde daglicht- stand is de basisverlichting altijd AAN. 0min. = Soft-lightstart/geen basislicht AAN vanaf de ingestelde schemerwaarde 10min. = Soft-lightstart + basislicht 10minuten 30min. = Soft-lightstart + basislicht 30minuten = Soft-lightstart + basislicht de hele nacht Wat is soft-lightstart? De sensorlamp is uitgerust met een soft-lightstartfunctie. Dit houdt in, dat het licht bij inschakeling niet meteen naar het maximale vermogen gaat, maar dat de lichtsterkte binnen een korte tijd langzaam wordt verhoogd naar 100%. Volgens dit principe wordt het licht bij het uitschakelen ook weer langzaam gedimd.– 157 – Inhoud

7. Onderhoud en verzorging

Dit apparaat is onderhoudsvrij. Gevaar door elektrische stroom! Het contact van water met stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• Reinig het apparaat alleen in droge toestand. Gevaar voor beschadigingen! De lamp kan door het gebruiken van verkeerde schoon- maakmiddelen worden beschadigd.

• Reinig het apparaat met een licht bevochtigde doek zonder reinigingsmiddel. Belangrijk: de regelaar kan niet worden vervangen.– 158 – Inhoud

Elektrische apparaten, batterijen, accessoires en ver- pakkingen moeten op milieuvriendelijke wijze gerecycled worden. Afgedankte elektrische apparaten en oude batterijen horen niet bij het huisvuil! Alleen voor EU-landen: Conform de geldende Europese richtlijn betreende afgedankte elektrische en elektronische apparatuur en de implementatie hiervan in nationaal recht moeten afgedankte elektrische apparaten en batterijen gescheiden ingezameld en op milieuvriendelijke wijze gerecycled worden.

9. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur L 845 SC, L 845 C, GL 85 SC 600/900, GL 85 C 600/900 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de– 159 – Inhoud

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock- Clarholz, Duitsland Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden: De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die on- middellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL Professional-producten die in Nederland worden gekocht en gebruikt. Onze garantiediensten voor consumenten De volgende regelingen zijn van toepassing op consumen- ten. Een consument is iedere natuurlijke persoon die bij afsluiting van de koop niet in uitoefening van zijn commer- ciële of zelfstandige beroep handelt. U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven. De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen 5 jaar vanaf de datum van aankoop van het product. Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico’s van de retourzending. Onze garantiediensten voor ondernemers De volgende regelingen zijn van toepassing op onderne- mers. Een ondernemer is een natuurlijke of rechtspersoon of een personenvennootschap met rechtspersoonlijkheid, die bij afsluiting van de koop in uitoefening van zijn commerciële of zelfstandige beroep handelt.– 160 – Inhoud Wij hebben de keuze om de garantie te verlenen door de gebreken kosteloos te verhelpen, het product kosteloos te vervangen (eventueel door een opvolgend model van dezelfde of betere kwaliteit) of een creditnota uit te schrijven. De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen 5 jaar vanaf de datum van aankoop van het product. In het kader van de garantieservice dragen wij niet uw kosten die noodzakelijk zijn voor de uitvoering achteraf en dragen wij niet uw kosten voor de verwijdering van het defecte product en de installatie van een vervangend product. Wettelijke rechten bij gebreken, kosteloosheid De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos. Uitzonderingen op de garantie Uitdrukkelijk uitgesloten van deze garantie zijn alle vervang- bare lichtbronnen. Verder is garantie uitgesloten: – bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage, – bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd, – wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonder- delen die geen originele STEINEL-delen zijn,– 161 – Inhoud

– indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd, – wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd, – bij transportschade of -verliezen. Geldigheid van het Duitse recht Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten. Garantie claimen Indien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaan- duiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

– Omgevingstemperatuur: -20tot+40°C – Frequentie Bluetooth: 2,4 – 2,48GHz – Zendvermogen Bluetooth: 5dBm,3mW – Energieklasse: dit product heeft een lichtbron met energieklasse 'F'.

• Voor C: alleen in combinatie met een Bluetooth-sensor- product– 164 – Inhoud

12. Verhelpen van storingen

Apparaat zonder spanning. – Zekering niet ingeschakeld of defect.

• Zekering inschakelen.

• Defecte zekering vervangen. – Kabel onderbroken.

• Kabel testen met spanningstester. – Kortsluiting in de stroomtoevoer.

• Aansluitingen controleren. – Eventueel aanwezige netschakelaar uit.

• Netschakelaar inschakelen. De lamp schakelt niet in (alleen SC). – Schemerinstelling verkeerd gekozen.

• Schemerinstelling opnieuw instellen. – Netschakelaar UIT.

• Netschakelaar instellen. – Zekering niet ingeschakeld of defect.

• Zekering inschakelen.

• Defecte zekering vervangen. – Snelle bewegingen worden onderdrukt om storingen te vermijden of het registratiebereik is te klein of niet correct.

• Registratiebereik controleren en aanpassen. – Lichtbron defect.

• De lichtbron kan niet worden vervangen. Het complete apparaat vervangen. De lamp schakelt niet uit (alleen SC). – Permanente beweging in het registratiebereik.

• Registratiebereik controleren.

• Indien nodig het registratiebereik verkleinen of veranderen. De lamp schakelt niet helemaal uit (alleen SC). – Basislicht gekozen.

Het apparaat schakelt ongewenst aan (alleen SC). – Apparaat niet veilig voor bewegingen gemonteerd.

• Apparaat stevig monteren. – Er was een beweging, maar deze werd niet als zodanig herkend (beweging achter muur, beweging van een klein object in de directe omgeving van de lamp etc.).

• Indien nodig het registratiebereik verkleinen of veranderen.Indice
