1. Apie šį dokumentą

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus! Įspėjimas apie elektros pavojų! Įspėjimas apie vandens keliamą pavojų!

Pavojus dėl naudojimo instrukcijos nesilaikymo! Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukciją.

• Laikykitės saugos nurodymų.

• Laikykite pasiekiamoje vietoje. – Dirbant su elektros srove galimos pavojingos situacijos. Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti. – Darbus, susijusius su tinklo įtampa, gali atlikti tik kvalifikuoti darbuotojai. – Būtina laikytis šalyje galiojančių įrengimo instrukcijų ir prijungimo reikalavimų (pvz., D: VDE 0100, A: ÖVE- ÖNORM E8001-1, CH: SEV 1000). – Naudokite tik originalias atsargines dalis. – Remontą gali atlikti tik specializuotos įmonės.– 838 – Turinys

3. Prietaiso aprašymas

Naudojimas pagal paskirtį – Sensorinis šviestuvas skirtas montuoti ant sienų patalpose ir lauke (L845SC). – LED šviestuvas skirtas montuoti ant sienų patalpose ir lauke (L845C). – Sensorinis šviestuvas, skirtas montuoti ant grindų lauke ir viduje (GL85SC600/900). – LED šviestuvas skirtas montuoti ant grindų patalpose ir lauke (GL85C600/900). Naudojimas ne pagal paskirtį – Prietaisų apšvietimas nereguliuojamas. Nereguliuojamas Pastaba Kad būtų išvengta gedimų, iki WLAN maršrutizatoriaus ir prieigos taškų turi būti ne mažesnis kaip 3 m atstumas.– 839 – Turinys

Veikimo principas (L845SC ir GL85SC600/900) – Sensoriniuose šviestuvuose (SŠ) yra įmontuoti aktyvūs judesio davikliai. – Sumanus (iHF) aukšto dažnio sensorius siunčia aukšto dažnio elektromagnetines bangas (5,8GHz) ir priima jų aidą. Žmonėms judant sensorinio šviestuvo jautrumo zonoje, sensorius užfiksuoja aido pokytį. Tuomet mikroprocesorius siunčia signalą „įjungti šviesą“. – Patikimiausias būdas aptikti judėjimą yra prietaiso sumontavimas šonu ėjimo krypčiai. – Judesio aptikimo jautrumo zonos ilgis yra ribotas, kai einama tiesiai į prietaisą. – Sensorius gali suveikti ir per duris, langus ar plonas sienas. – Sensorius analizuodamas signalą atskiria judančius žmones nuo judančių objektų, tokių kaip krūmai arba maži gyvūnai. Taip išvengiama klaidingų įsijungimų, kuriuos sukelia maži gyvūnai bei triktys dėl itin aukštos ar žemos temperatūros. Veikimo principas (L845C ir GL85C600/900) C variantai gali būti sujungti su kitais sensoriais naudojantis „Bluetooth“, kad būtų galima išplėsti jautrumo zoną. Jie siunčia užfiksuotus signalus (buvimo vietą ir ryškumą) per „Bluetooth“. Valdymas vyksta tinklo sensoriuje su kitomis sąsajomis.– 840 – Turinys Tiekiamas komplektas L845SC, L845C

3× 3× 3× 1× 1× – 1 (sensorinis) šviestuvas – 3 mūrvinės – 3 varžtai – 3 distanciniai laikikliai – 1 saugos duomenų lapas (A) – 1 greitojo paleidimo vadovas (B)– 841 – Turinys

A Sieninis laikiklis B Gnybtai C Sandarinimo kamštis D Kištukinė jungtis E Šviečiantis kubas– 843 – Turinys

– 1 (sensorinis) šviestuvas – 1 laikiklis – 1 profilis (pasirinktinai 437mm arba 737mm) – 1 pagrindo plokštė – 4 mūrvinės – 4 varžtai – 3 jungiamieji varžtai – 4 poveržlės – 4 maži varžtai – 1 saugos duomenų lapas (A) – 1 greitojo paleidimo vadovas (B)– 844 – Turinys Gaminio matmenys GL85SC, GL85C

A Laikiklis B Gnybtai C Korpusas D Sandarinimo kamštis E Kištukinė jungtis F Šviečiantis kubas G Profilis H Pagrindo plokštė– 846 – Turinys Šviesos intensyvumo pasiskirstymas

Tinklo laidą sudaro 2 – 3 gyslų kabelis: L = fazė (dažniausiai juodas, rudas arba pilkas) N = nulinis laidas (dažniausiai mėlynas) PE = apsauginis laidas (žalias/geltonas) Apsauginis laidas (PE):

• prijunkite apsauginį laidą prie įžeminimo gnybto. Šviestuvą taip pat galima prijungti prie elektros tinklo jungiklio, jei užtikrinama, kad tinklo jungiklis bus nuolat įjungtas.– 848 – Turinys Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.

Elektros srovė kelia pavojų! Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

• Išjunkite srovę ir nutraukite elektros energijos tiekimą.

• Įtampos indikatoriumi patikrinkite, ar nėra įtampos.

• Įsitikinkite, kad elektros energijos tiekimas nutrauktas. Turtinių nuostolių pavojus! Jungiamųjų laidų sukeitimas gali sukelti trumpąjį jungimą.

Pasiruošimas montavimui

• Patikrinkite visas dalis, ar nėra pažeidimų. Esant pažeidimams gaminio nenaudokite.

• Pasirinkite montavimo vietą. – Atsižvelkite į jautrumo zonos ilgį. – Atsižvelkite į judėjimo aptikimą. – Be vibracijos. – Be kliūčių jautrumo zonoje. – Ne potencialiai sprogioje zonoje. – Ne ant lengvai užsidegančių paviršių. – Nežiūrėkite į šviesos šaltinį iš nedidelio atstumo (<30cm). – Palikite bent 5m atstumą iki kitų šviestuvų.– 850 – Turinys Jautrumo zonos ilgis L845SC

1 m 2 m 5 m 10 m– 852 – Turinys Atstumas tarp šviestuvų SC

5 m 5 m B C Jeigu šviestuvai sumontuoti per arti vienas kito, galimi klaidingi įsijungimai. Skleidžiami aukšto dažnio signalai gali trukdyti vienas kitam. Apeiti šią klaidą galima tokiais būdais:

• Montuokite šviestuvus mažiausiai 5metrų atstumu vienas nuo kito.

• Sujunkite šviestuvus naudodamiesi „Steinel Connect App“ ir tikslingai išjunkite sensorių naudodamiesi „Sensor-O“ funkcija kai kuriems šviestuvams (B+Cpav.). Esant sujungtiems šviestuvams užfiksavus judėjimą įsijungs ir tie šviestuvai, kurių sensoriai yra išjungti.– 853 – Turinys

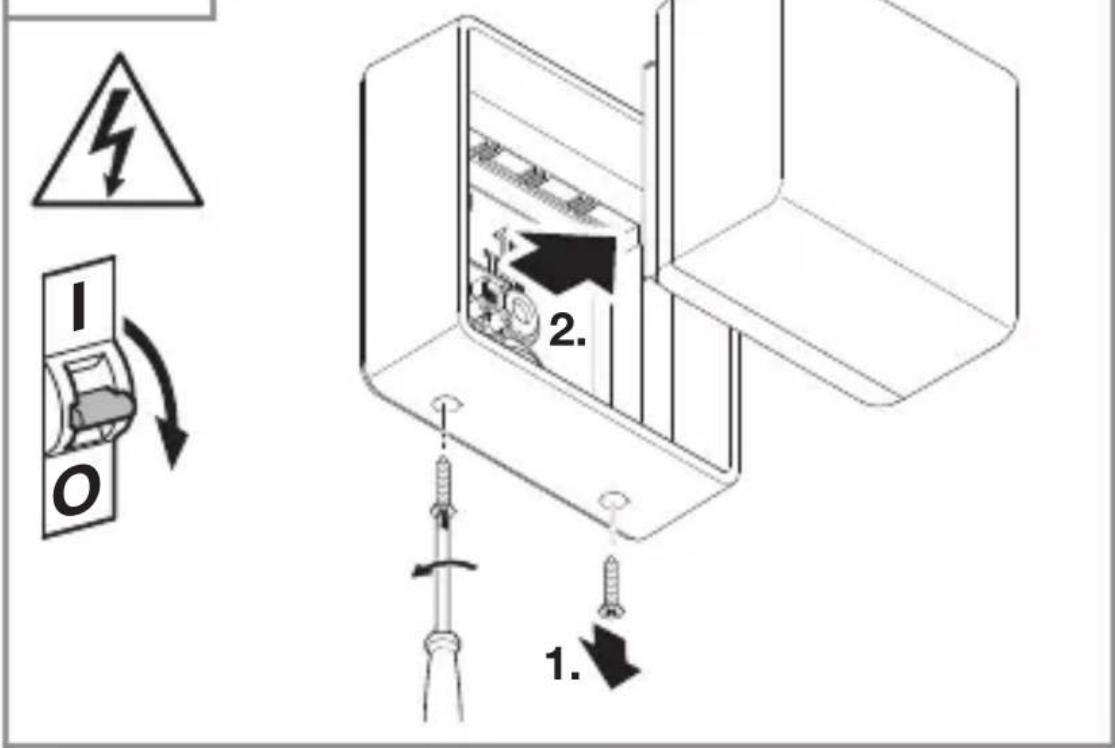

• Patikrinkite, ar atjungtas įtampos tiekimas.

• Atlaisvinkite varžtus.

• Šviestuvo bloką nuimkite nuo sieninio laikiklio.– 854 – Turinys

• Pasižymėkite gręžtinių skylių vietas.

• Išgręžkite skyles (Ø 6mm) ir įkiškite kaiščius.– 855 – Turinys

• Pradurkite sandarinimo kaiščius tinklo įvadui.

• Montuojant potinkinį įvadą sieninį laikiklį priveržkite be distancinio laikiklio.– 856 – Turinys

• Pradurkite sandarinimo kaiščius tinklo įvadui.

• Sieninį laikiklį montuojant virštinkinį įvadą priveržkite su distanciniu laikikliu.– 857 – Turinys

• Prijunkite maitinimo liniją pagal elektros schemą. „4. Elektros jungtis“

• Šviestuvo bloką uždėkite ant sieninio laikiklio.

• Įjunkite elektros energijos tiekimą.

• Atlikite nustatymus naudodamiesi programėle (tik SC). „6. Veikimas“– 859 – Turinys

• Patikrinkite, ar atjungtas įtampos tiekimas.

• Atlaisvinkite varžtus.

• Šviestuvo bloką nuimkite nuo korpuso.

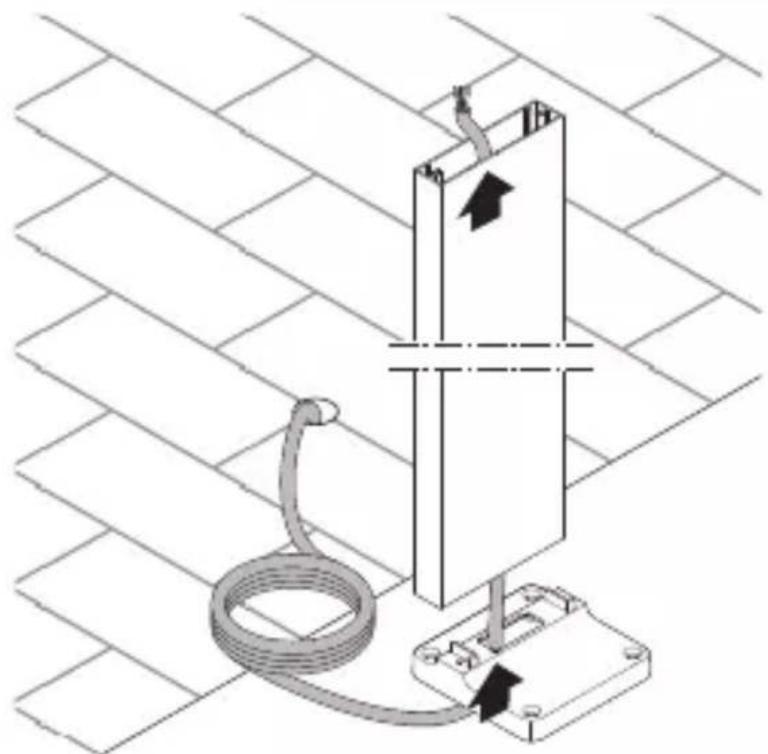

• Prakiškite kabelį pro stovo laikiklį ir profilį.– 860 – Turinys

• Stovo plokštę prisukite prie profilio.

• Pasižymėkite gręžtinių skylių vietas.– 861 – Turinys

• Išgręžkite skyles ir įkiškite kaiščius.

• Grindų plokštę priveržkite prie grindų. Pastaba Produkto nemontuokite po žeme, kad išvengtumėte koro- zijos ar oksidacijos žalos.– 862 – Turinys

• Prakiškite kabelį per laikiklį.

• Laikiklį uždėkite ant profilio.

• Prakiškite kabelį per korpusą.

• Korpusą prisukite prie laikiklio.– 863 – Turinys

• Prijunkite maitinimo liniją pagal elektros schemą. „4. Elektros jungtis“

• Šviestuvo bloką uždėkite ant korpuso.

• Įjunkite elektros energijos tiekimą.

• Atlikite nustatymus naudodamiesi programėle (tik SC). „6. Veikimas“– 865 – Turinys

Funkcijos gali būti nustatomos SŠ variantams. C variantuose funkcijos veikia tik kartu su „Bluetooth“ sensoriumi. Funkcijos nustatomos naudojantis nuotolinio valdymo programėlė „Steinel Connect App“. Išmanioji nuotolinio valdymo programėlė „Steinel Connect App“ Norint konfigūruoti šviestuvą naudojantis išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniąją nuotolinio valdymo programėlę „Steinel Connect App“. Reikalingas išmanusis telefonas arba planšetinis kompiuteris su „Bluetooth“ funkcija. Android iOS Funkcijos, kurias galima nustatyti naudojantis nuotolinio valdymo programėle „Steinel Connect App“: – švietimo trukmės nustatymas – jautrumo zonos nustatymas – prieblandos lygio nustatymas – bazinis apšvietimas – reguliuojamas pagrindinio/bazinio apšvietimo lygis – išplėstinis jautrumo zonos ilgio nustatymas – grupės sujungimas – prieblandos nustatymas naudojantis įsisavinimo režimu– 866 – Turinys Gamyklos nustatymas – Prieblandos lygio nustatymas: dienos šviesos režimas 1.000liuksų – Laiko nustatymas: 2sekundės – Jautrumo zonos ilgio nustatymas: 5m Prieblandos lygio nustatymas Reagavimo ryškumas (prieblanda) nustatomas tolygiai maždaug 2 – 2.000liuksų diapazone. – = dienos šviesos režimas (nepriklauso nuo apšvietimo) – = prieblandos režimas (maždaug 2liuksai) Nustatant jautrumo zoną ir atliekant funkcijų patikrinimą dienos režimu nustatymo reguliatorius turi būti pasuktas link dienos šviesos režimo. Švietimo trukmės nustatymas Išjungimo vėlinimą galima nustatyti tolygiai nuo maždaug 5sekundžių iki maks. 60minučių. Kiekvieną kartą užfiksavus judėjimą iš naujo įjungiama šviesa. Pastaba: kiekvieną kartą išjungus LED šviestuvą, maždaug 1sekundę negalima aptikti naujo judesio. Vėliau LED šviestuvas gali vėl užsidegti užfiksavus judėjimą. Norint reguliuoti jautrumo zoną ir patikrinti funkcijas rekomenduojama pasirinkti trumpiausią laiką. Veikimo nuotolio reguliavimas (jautrumas) Veikimo nuotolis – tai maždaug apskritimo formos zona, kurioje judesį fiksuoja jutiklis, jei jis sumontuojamas 2m aukštyje. – nustatymas ties „maximal“ = maks. jautrumo zonos ilgis (5m) – nustatymas ties „maximal“ = min. jautrumo zonos ilgis (1m)– 867 – Turinys

Bazinis apšvietimas Bazinis apšvietimas suteikia galimybę naudoti apšvietimą išnaudojant 10% apšvietimo galios. Tik užfiksavus judesį jautrumo zonoje nustatytam laikui įjungiama šviesa (žr. švietimo trukmės nustatymus) iki maksimalios apšvietimo galios (100%). Po to šviestuvas persijungia į suaktyvintą bazinį apšvietimą. Bazinis apšvietimas yra ĮJUNGTAS, kai dar nepasiekiamas apšvietimo slenkstis. Esant suaktyvintam dienos šviesos režimui bazinis apšvietimas visada yra ĮJUNGTAS. 0min. = Sulėtintas šviesos įsijungimas/be bazinio apšvietimo ĮJ. nuo nustatyto prieblandos lygio 10min. = Sulėtintas šviesos įsijungimas + bazinis apšvietimas 10min. 30min. = Sulėtintas šviesos įsijungimas + bazinis apšvietimas 30min. = Sulėtintas šviesos įsijungimas + bazinis apšvietimas visą naktį Kas yra sulėtintas šviesos įsijungimas? Sensoriniame šviestuve įdiegta sulėtinto šviesos įsijungimo funkcija. Tai reiškia, kad įjungus šviesa iš karto neįsijungs maksimalia galia, bet palaipsniui per trumpą laiką pasieks 100% ryškumą. Taip pat ir išsijungimo metu šviesos ryškumas lėtai mažėja.– 868 – Turinys

7. Priežiūra ir techninė priežiūra

Prietaisui techninė priežiūra nereikalinga. Elektros srovė kelia pavojų! Ant dalių, kuriomis teka srovė, patekus vandens galima patirti elektros smūgį, nudegimus arba žūti.

• Prietaisą valykite tik sausos būklės. Turtinių nuostolių pavojus! Naudodami netinkamą valymo priemonę galite sugadinti prietaisą.

• Prietaisą valykite šiek tiek sudrėkintu skudurėliu be valymo priemonių. Svarbu: valdymo prietaisas nekeičiamas.– 869 – Turinys

Elektros prietaisai, baterijos, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų ir baterijų kartu su buitinėmis atliekomis! Tik ES šalims Pagal galiojančią Europos direktyvą dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimą nacionalinėje teisėje nebenaudojama elektros įranga ir baterijos turi būti surenkamos atskirai ir perdirbamos aplinkai nekenksmingu būdu.

9. Atitikties deklaracija

Mes, STEINEL GmbH, patvirtiname, kad radijo įrenginių tipas L 845 SC, L 845 C, GL 85 SC 600/900, GL 85 C 600/900 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas pateiktas šiuo interneto adresu: www.steinel.de– 870 –Turinys

10. Gamintojo garantija

Gamintojo garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, VokietijaKaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumų.Galiojimas:jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grąžinant. Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje info@kvarcas.lt.Garantinio įvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiąja linija 8-37-408030. GAMINTOJO

11. Techniniai duomenys

=82 – Vidutinė vardinė naudojimo trukmė: L70B50, esant 25°C temperatūrai: >60.000val. – Spalvų nuoseklumas SDCM: Pradinė reikšmė: 3 – Šviesos intensyvumo pasiskirstymas: LumEdit Cubo 2835 LED mit Gehäuse.ldt Polardiagramm

10090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 – Bazinis apšvietimas*: Taip (išj., 10min., 30min., visą naktį, visada) – Sensorinė technologija: L845SC, GL85SC: (5,8GHz,≤1mW) – Jautrumo zona, jautrumo zonos kampas *: 160° – Jautrumo zona, atverties kampas *: 160° – Jautrumo zonos ilgis *: 1 – 5m – Laiko nustatymas *: 5s – 60min. – Prieblandos lygio nustatymas *: 2 – 2.000liuksų– 872 – Turinys – Apsaugos tipas: IP44 – Saugos klasė: I – Aplinkos temperatūra: nuo - 20iki + 40°C – „Bluetooth“ dažnis: 2,4 – 2,48GHz – „Bluetooth“ siuntimo galia: 5dBm, 3mW – Energinio veiksmingumo klasė: šiame gaminyje yra „F“ energinio veiksmingumo klasės šviesos šaltinis.

• Skirta C: tik kartu su gaminiu, kuriame įrengtas „Bluetooth“ jutiklis.– 873 – Turinys

12. Trikčių šalinimas

Prietaise nėra įtampos. – Saugiklis neįjungtas arba sugedęs.

• Pakeiskite sugedusį saugiklį. – Nutrūko laidas.

• Įtampos indikatoriumi patikrinkite liniją. – Tinklo įvade įvyko trumpasis jungimas.

• Patikrinkite jungtis. – Išsijungė tinklo jungiklis (jei yra).

• Įjunkite tinklo jungiklį. Prietaisas neįsijungia (tik SC). – Neteisingai nustatytas prieblandos lygis.

• Iš naujo nustatykite prieblandos lygio nustatymą. – Tinklo jungiklis išjungtas.

• Nustatykite tinklo jungiklį. – Saugiklis neįjungtas arba sugedęs.

• Pakeiskite sugedusį saugiklį. – Greiti judesiai slopinami siekiant sumažinti trukdžius arba jautrumo zona yra per maža arba nustatyta netinkamai.

• Patikrinkite jautrumo zoną ir sureguliuokite. – Lemputė sugedo.

• Lemputė nekeičiama. Pakeiskite visą prietaisą. Prietaisas neišsijungia (tik SC). – Nuolatinis judėjimas aptikimo zonoje.

• Patikrinkite aptikimo zoną.

• Esant poreikiui, apribokite arba pakeiskite jautrumo zoną. Prietaisas iki galo neišsijungia (tik SC). – Pasirinktas bazinis apšvietimas.

• Bazinį apšvietimą nustatykite ties „0min“.– 874 – Turinys Prietaisas įsijungia nepageidaujamu laiku (tik SC). – Prietaisas sumontuotas nepakankamai tvirtai.

• Prietaisą sumontuokite tvirtai. – Judesys buvo, tačiau stebėtojas jo nepažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.).

• Patikrinkite veikimo zonos nustatymus.

• Esant poreikiui, apribokite arba pakeiskite jautrumo zoną.LVLV Saturs
