用户手册 XF100400mmF4.55.6 R LM OIS WR FUJIFILM

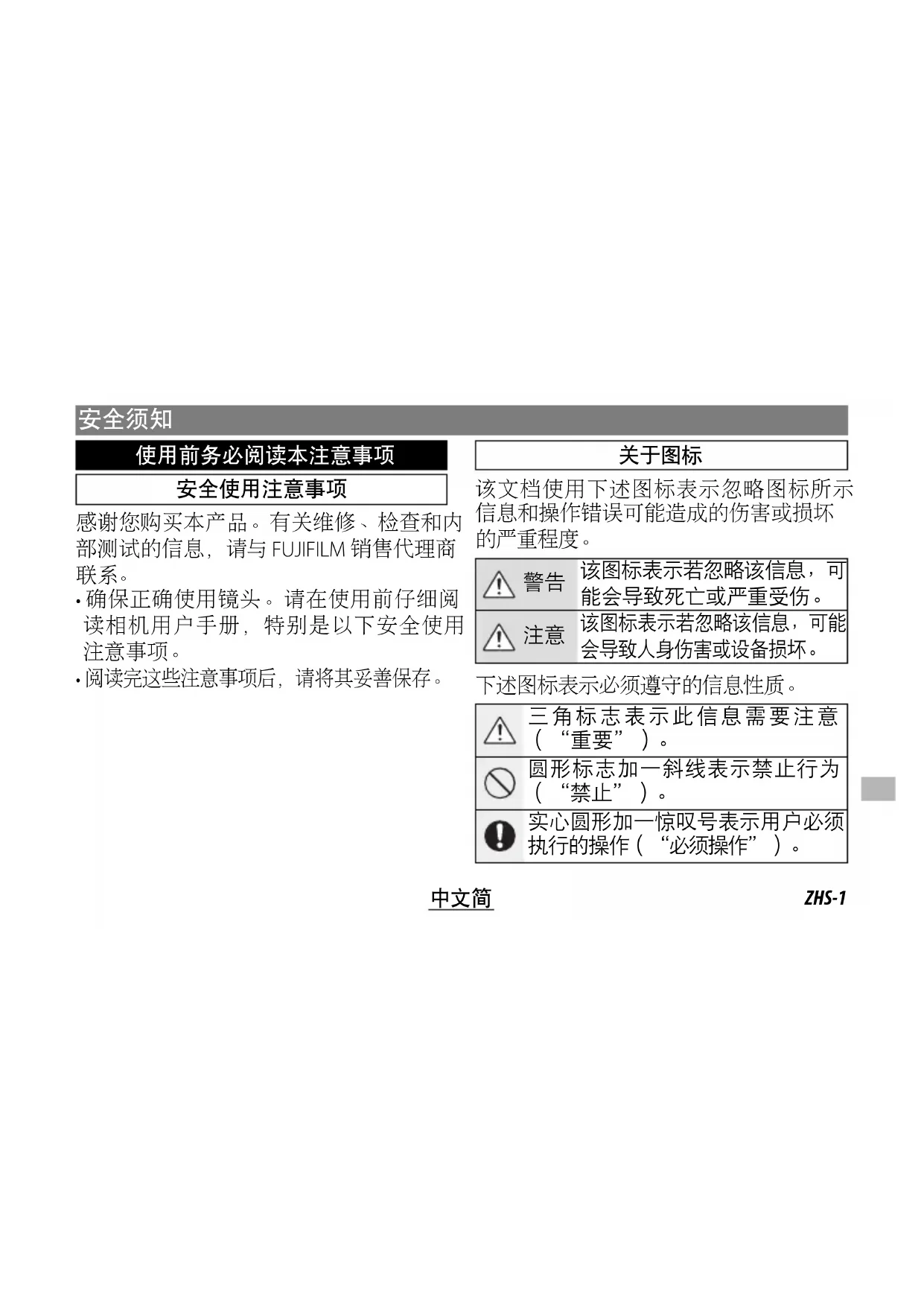

感谢您购买本产品。有关维修、检查和内 部测试的信息，请与 FUJIFILM 销售代理商

• 确保正确使用镜头。请在使用前仔细阅 读相机用户手册，特别是以下安全使用

该文档使用下述图标表示忽略图标所示 信息和操作错误可能造成的伤害或损坏

该图标表示若忽略该信息，可 能会导致死亡或严重受伤。

该图标表示若忽略该信息，可能 会导致人身伤害或设备损坏。 下述图标表示必须遵守的信息性质。 三角标志表示此信息需要注意

实心圆形加一惊叹号表示用户必须 执行的操作（“必须操作”）。ZHS-2

请勿将镜头浸入水中或接触到 水，否则可能导致火灾或触电。

切勿拆卸（切勿打开外壳），否 则可能会因产品故障导致火灾、

若由于摔落或其它意外事故造成 外壳破损，请勿触摸外露部件， 否则可能会因触摸破损部件导致 触电或受伤。请立即取下相机电 池（注 意 避 免 受 伤 或 触电），然后 将本产品送至销售点进行咨询。 请勿将镜头放在不平稳的地方， 否则镜头可能摔落，导致受损。

请勿透过镜头或相机取景器观 看太阳，否则将可能导致永久性

请勿在有水蒸气或烟雾的地方 或者非常潮湿或灰尘弥漫之处 使用或存放镜头，否则可能导致

请勿将镜头置于阳光直射或极 端高温之处，如晴天封闭的车 内，否则可能会导致火灾。 请勿存放在儿童伸手可及之处。 本产品在儿童手中可能导致伤

请勿用湿手操作，否则可能导致 触电。ZHS-3

拍摄背光拍摄对象时，请不要让 太阳进入构图范围。因为当太阳 位于或靠近构图范围时，阳光可 能通过镜头聚焦从而导致火灾

不使用本产品时，请盖好镜头盖 并将其存放在没有阳光照射的 地方。因为阳光通过镜头聚焦将

请勿直接提拿安装于三脚架上 的相机或镜头，否则相机或镜头 可能摔落或撞击其它物体，导致

握住手柄时请勿快速旋转相机， 否则您的手可能会撞到三脚架或 三脚架固定底座而导致受伤。

操作相机之前，请完全拧紧（将 以固定方位使用相机时）或拧松 （相 机 将 被 旋 转 时）三 脚 架 固 定 座锁定螺钉。若螺钉仅部分拧 紧，相机可能会意外晃动而导致 受伤。ZHS-4

○： 表示该有害物质在该部件所有均质材料中的含量均不超出电器电子产品有 害物质限制使用国家标准要求。 ×： 表示该有害物质至少在该部件的某一均质材料中的含量超出电器电子产品 有害物质限制使用国家标准要求。

以上未列出的部件，表明其有害物质含量均不超出电器电子产品有害物质限制

■ 盒内各类同装物品的包装材料的标识ZHS-6

某些镜头功能不适用于较老版本的相机 固件。请务必将相机固件更新至最新版 本。有关查看相机固件版本以及更新相机 固件的指示说明，请访问以下网站： http://www.fujifilm.com/support/digital_ cameras/software/#firmware 若您无法访问计算机，请从相机随附的 “FUJIFILM 全球网络”部分中所列当地经

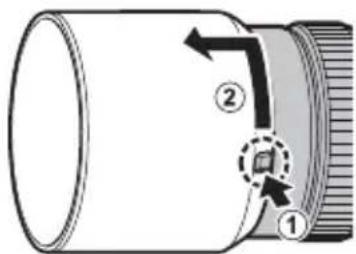

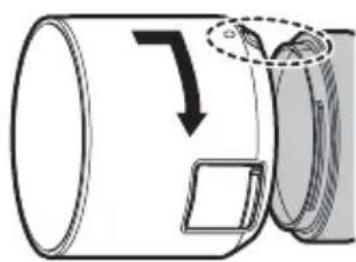

• 若使用镜头遮光罩，拿起或持握相机时，切勿

• 请使用吹气球去除镜头或滤镜玻璃表面的灰 尘和浮屑。若要去除污点和指纹，可使用一块 滴有少许镜头清洁剂的干净软棉布或镜头清 洁纸，以圆周运动方式从里向外进行清洁，注 意不要留下污渍，也不要用手指触碰玻璃。

• 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头。

• 为防止发霉和生锈，请将镜头和滤镜存放在 阴凉、干燥的地方。切不可存放在直射阳光 下，也不可与石脑油或樟脑丸一起存放。

• 请保持镜头干燥。生锈将导致无法挽回的损 坏。请擦干雨水和水滴。

• 请注意，根据相机和三脚架位置的不同，旋转 相机时您持握相机手柄的手可能会触碰到三 脚架或三脚架固定底座。ZHS-7

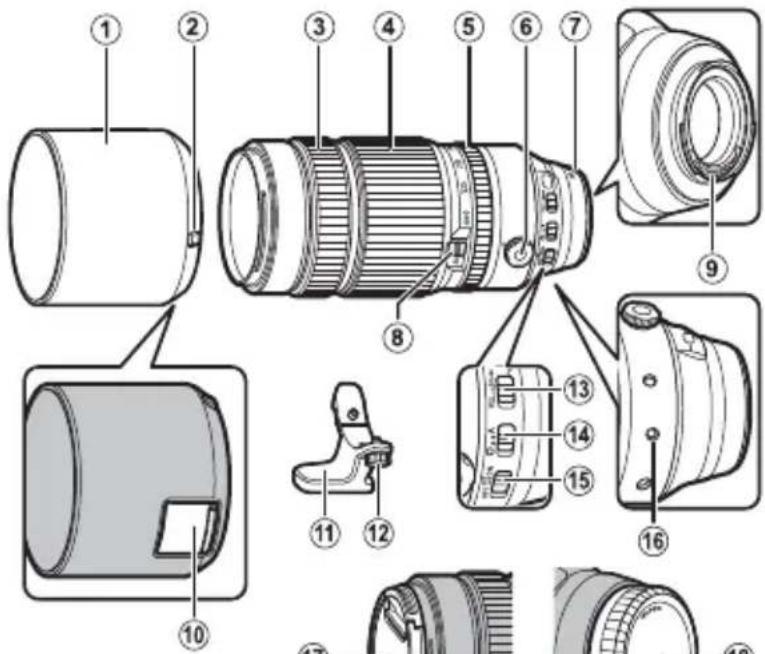

C 对焦环 D 变焦环 E 光圈环 F 三脚架固定座

G 安装标记 (焦距) H 变焦锁定开关 I 镜头信号接点 J 滤镜操作端口

N 光圈锁定开关 O O.I.S. 开关 P 镜头旋转位置

Q 镜头前盖 R 镜头后盖 R镜头卡口包含一个橡胶环以确保镜 头的防尘防溅性能。该环可在任何 FUJIFILM 服务中心进行有偿更换。ZHS-8

有关安装和取下镜头的信息，请参阅相机 使用手册。请注意，本产品不兼容 X 卡口

选择自动对焦的对焦范围。 选择 FULL（所有范围）可在任 一距离处对焦于拍摄对象， 选择 5 m–∞ 则可当在 5 m 或 更远的距离处进行拍摄时获

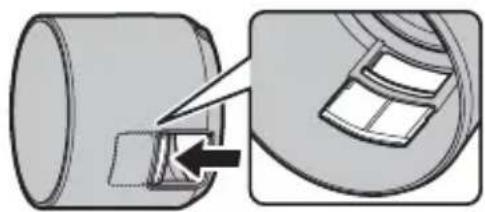

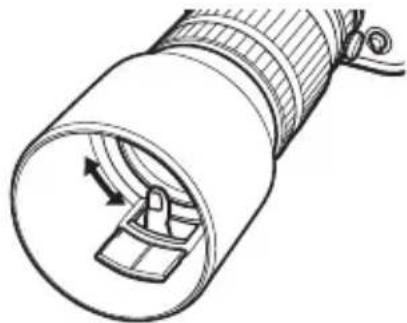

随后，将手指插入操作端口即可旋转滤 镜。ZHS-10

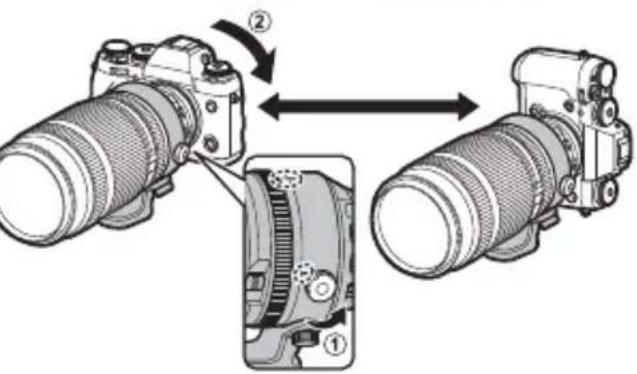

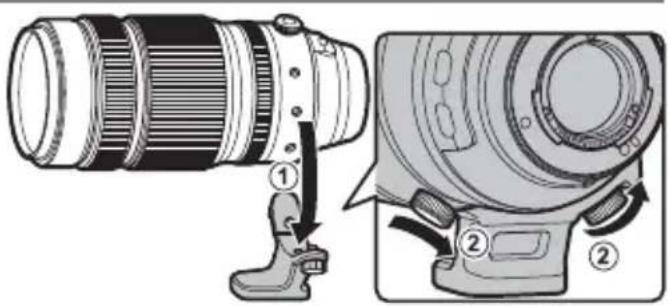

若要安装三脚架固定底座，请将底座上的安 装标记和镜头旋转位置指示对齐，然后拧紧

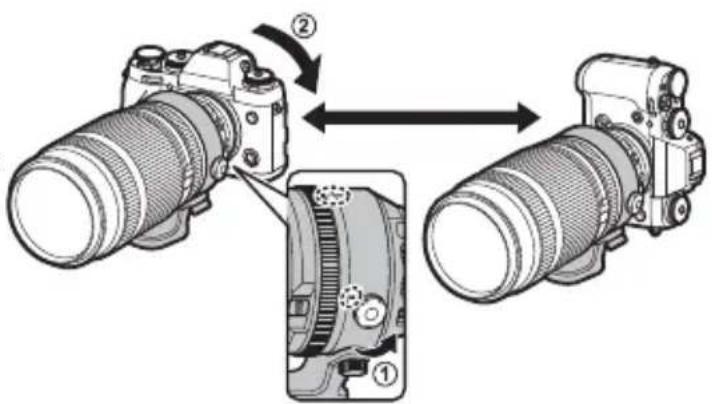

若要直接旋转相机以切换成风景方位或人 像方位而不从三脚架上取下，请拧松三脚架

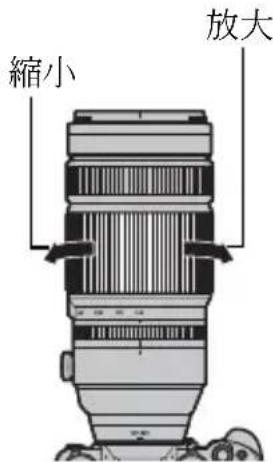

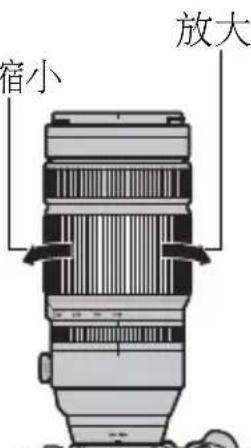

Q若镜头被弄湿，使用变焦环可使镜头内 部的水分更容易流出。使用变焦环之前， 请先擦干镜头上的所有水分。 光学图像稳定（OIS） 若要使用光学图像稳定，请 将 O.I.S. 开关推至 ON（开）。

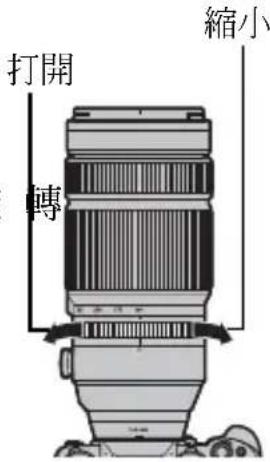

若要使用自动光圈控制，请 将光圈模式切换器推至 A。

14 组 21 片（包括 5 个超低色散（ED）元件和 1 个超 级 ED 元件）

（35 mm 格式相当值） （35 mm 格式相当值） f=100–400 mm (152–609 mm)

叶片数目 9 片（圆形光圈孔） 等级大小 ⁄ EV (15 级）

对焦范围（从焦平面开始测量） Full（所 有 范 围）: 1.75 m – 无限远 限定范围: 5 m – 无限远

: 直径 × 长度* (近似值) : 直径 × 长度* (近似值)

⌀77 mm Q为改进产品，我们有可能更改其规格和外观，恕不另行通知。 Q由于该镜头的构造方式，在某些情况下，照相机显示的“距离指示”可能与实际对焦 距离不同。请将“距离指示”仅用作参考。 R本镜头使用线性马达以确保快速精确地进行自动对焦的同时维持最高图像质量。当 照相机关闭，镜头与照相机机身断开连接或者回放功能开启时，由于线性马达的磁 体脱离，可能会发出声音和轻微震动。这纯属正常现象，对图像质量和镜头性能不会 产生负面影响。ZHT-1

感謝您選購本產品。有關維修、檢查和內部測試的資 訊，請 與 FUJIFILM 經銷商聯絡。

• 確保正確使用鏡頭。請在使用前仔細閱讀相機使用手 冊，特別是以下安全使用注意事項。

該文件使用下述圖示表示忽略圖示所示資訊和操作錯誤 可能造成的傷害或損壞的嚴重程度。

該圖示表示若忽略該資訊，可能會導致死亡或嚴重傷害。 該圖示表示若忽略該資訊，可能會導致人身傷害或設備損壞。 下述圖示表示必須遵守的指示的性質。 三角標誌表示此資訊需要注意（“重要”）。圓形標誌加一斜線表示禁止行為（“禁止”）。實心圓形加一驚嘆號表示使用者必須執行的操作（“必要”）。

請勿將鏡頭浸入水中或接觸到水，否則可能導致火災或電擊危險。 不可分解（不可打開外殼），否則可能會因產品故障導致火災、電擊危險或受傷。請勿觸摸內 若由於摔落或其他意外事故造成外殼破損，請勿觸摸外露部件，否則可能會因觸摸破損部件導致電擊危險或受傷。請立即取下相機電池（注意避免受傷或遭受電擊），然 後 將 本 產 品送至銷售點進行諮詢。ZHT-2

請勿將鏡頭放在不平穩的地方，否則鏡頭可能

請勿透過鏡頭或相機觀景窗觀看太陽，否則將 可能導致永久性的視覺損傷。

請勿在有水蒸氣或煙霧的地方或者非常潮濕或 灰塵彌漫之處使用或存放鏡頭，否則可能導致

請勿將鏡頭置於陽光直射或極端高溫之處，如 晴天密閉的汽車內，否則可能導致火災。 請妥善保管，避免幼童接觸。本產品在兒童手

請勿用濕手操作，否則可能導致電擊危險。 拍攝逆光拍攝對象時，請不要讓太陽進入構圖 範圍。因為當太陽位於或靠近構圖範圍時，陽 光可能透過鏡頭聚焦從而導致火災或灼傷。

不使用本產品時，請蓋好鏡頭蓋並將其存放在 無陽光照射的地方。因為陽光透過鏡頭聚焦將

請勿直接提拿安裝於三腳架上的相機或鏡頭， 否則相機或鏡頭可能摔落或撞擊其他物體，導

握住手柄時請勿快速旋轉相機，否則您的手 可能會撞到三腳架或三腳架固定底座而導致

操作相機之前，請完全擰緊（將以固定方位使 用相機時）或擰鬆（相機將被旋轉時）三腳架 固定座鎖定螺釘。若螺釘僅部分擰緊，相機可 能會意外晃動而導致受傷。ZHT-3

某些鏡頭功能不適用於較老版本的相機韌 體。請務必將相機韌體更新至最新版本。有關 檢視相機韌體版本以及更新相機韌體的指示 說明，請參閱以下網站： http://www.fujifilm.com/support/digital_cameras/ software/#firmware 若您無法訪問電腦，請從相機隨附的 “FUJIFILM 全球保用”資料中所列當地經銷商

• 請使用吹氣球去除鏡頭或濾鏡玻璃表面的 灰塵和浮屑。若要去除污點和指紋，可使用 一塊滴有少許鏡頭清潔劑的乾淨軟棉布或 鏡頭清潔紙，以圓周運動方式從裡向外進行 清潔，注意不要留下污漬，也不要用手指觸

• 為防止發霉和生銹，請將鏡頭和濾鏡存放在 陰涼、乾燥的地方。切不可存放在直射陽光 下，也 不 可 與 石 腦 油 或 樟 腦 丸 一 起 存 放。

• 請保持鏡頭乾燥。生銹將導致無法挽回的損 壞。請 擦 乾 雨 水 和 水 滴。

• 請注意，根據相機和三腳架位置的不同，旋 轉相機時您持握相機手柄的手可能會觸碰 到三腳架或三腳架固定底座。ZHT-4

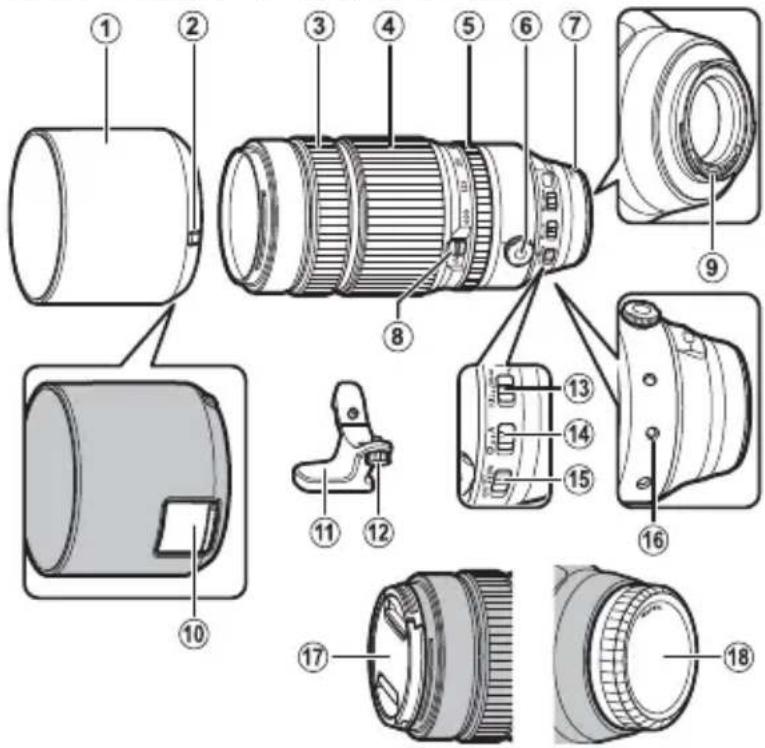

XF100-400 mm F4.5-5.6 R LM OIS WR A 鏡頭遮光罩 B 遮光罩釋放栓扣 C 對焦環 D 變焦環 E 光圈環 F 三腳架固定座鎖定

G 安裝標記 (焦距) H 變焦鎖定開關 I 鏡頭信號接點 J 濾鏡操作埠 K 三腳架固定底座

M 對焦範圍選擇器 N 光圈鎖定開關 O O.I.S. 開關 P 鏡頭旋轉位置指示 Q 鏡頭前蓋 R 鏡頭後蓋 R 鏡頭卡口包含一個橡膠環以確保鏡頭的防塵防 濺效能。該環可在任何 FUJIFILM 服務中心進行 有償更換。ZHT-5

有關安裝和取下鏡頭的資訊，請參閱相 機使用手冊。請注意，本產品與 X 卡口軟

選擇自動對焦的對焦範圍。 選擇 FULL（所有範圍）可在 任一距離處對焦於拍攝對 象，選 擇 5 m–∞ 則可當在 5 m 或更遠的距離處進行拍攝

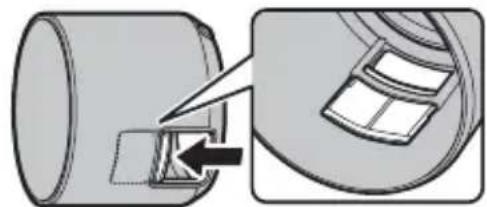

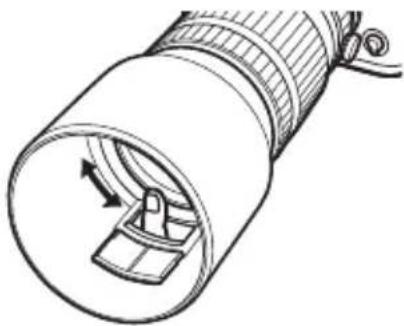

隨後，將手指插入操作埠中即可旋轉濾 鏡。ZHT-7

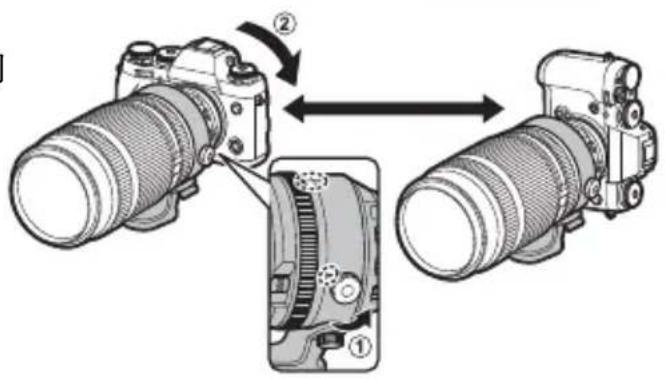

若要安裝三腳架固定底座，請將底座上的 安裝標記和鏡頭旋轉位置指示對齊，然後 擰緊三腳架底座安裝螺釘。 若要直接旋轉相機以切換成風景方位或人 像方位而不從三腳架上取下，請擰鬆三腳

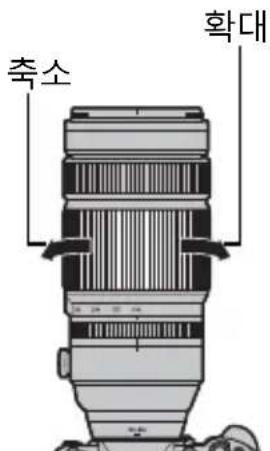

Q 若鏡頭被弄濕，使用變焦環可使鏡頭內部的水分更容易 流出。使用變焦環之前，請先擦乾鏡頭上的所有水分。 光學影像穩定（OIS） 若要使用光學影像穩定，請 將 O.I.S. 開關推至 ON（開）。

若要使用自動光圈控制，請 將光圈模式切換器推至 A。

XF100-400 mm F4.5-5.6 R LM OIS WR 鏡頭結構 14 組 21 片（包括 5 個超低色散（ED）元 件 和 1 個超級 ED 元件） 焦距（35 mm 格式相當值） f=100–400 mm (152–609 mm) 畫角 16.2°–4.1° 最大光圈 f/4.5–5.6 最小光圈 f/22

葉片數目 9 片（圓形光圈孔） 等級大小 ⁄ EV（15 級） 對焦範圍（從焦平面開始測量） Full（所有範圍）: 1.75 m – 無限遠 限定範圍: 5 m – 無限遠 最大放大倍率 T : 0.19 × 外部體積: 直徑 × 長度* (近似值)

• 不包括蓋子、遮光罩及三腳架固定底座 1375 g

⌀77 mm Q 為改進產品，我們有可能更改其規格和外觀，恕不另行通知。 Q 由於該鏡頭的構造方式，在某些情況下，相 機 顯 示 的“距離指示器”可能與實際對焦距離不同。請將“距離指示器”僅用作參考。 R 本鏡頭使用線性馬達以確保快速精確地進行自動對焦的同時維持最高影像品質。當相機關閉，鏡頭與相機機身斷開連接或 者播放功能開啟時，由於線性馬達的磁體脫離，可能會發出聲音和輕微震動。這純屬正常現象，對影像品質和鏡頭效能不 會產生負面影響。KO-1
