产品类型	适用于富士X卡口的超远摄变焦镜头
品牌	Fujifilm
型号	XF 150-600mm f/5.6-8 R LM OIS WR
焦距	150-600mm（35mm等效焦距229-914mm）
最大光圈	f/5.6-8
最小光圈	f/22
光学结构	24片17组（4片超级ED，3片ED）
视角	10.8° – 2.7°
最近对焦距离	2.4m（从焦平面起）
最大放大倍率	0.24×
滤镜直径	82mm
尺寸（直径×长度）	99 × 314.5mm
重量（不含配件）	1605g
光学防抖（OIS）	是（内置）
防尘防溅	是（防尘防溅）
对焦类型	线性自动对焦（LM）和手动对焦
光圈叶片数	9片（圆形）
可选对焦范围	FULL（0-∞）或5m-∞
配件	前后镜头盖、遮光罩、镜头袋、肩带、脚架环
卡口兼容性	富士X卡口（专用）

常见问题 - XF 150600mm f5.68 R LM OIS WR FUJIFILM

这款镜头是否兼容所有富士X系列机身？

是的，这款镜头专为富士X卡口设计，适用于所有X系列机身（X-T、X-H、X-Pro等）。然而，某些功能如对焦预设或AF锁定可能需要最新固件。请参阅富士官网了解详细兼容性信息。

对焦范围选择器的功能是什么？

对焦范围选择器（FULL或5m-∞）可以限制对焦距离，从而加快自动对焦速度。在5m-∞模式下，镜头仅对距离至少5米的被摄体进行对焦，避免拍摄动物或风景时不必要的搜索。

如何使用对焦预设（PRESET）？

对焦预设功能可以记忆特定的对焦距离。记录时，在所需距离按下预设按钮（c）。调用时，将对焦选择开关置于PRESET，然后按下任一焦点调节按钮（a）。即使关机，距离也会保留。

这款镜头是否防尘防溅？

是的，镜头通过密封圈提供防尘防溅保护。它还能承受低至-10°C的温度。但并非完全防水，请避免长时间暴露于雨淋或潮湿环境。

这款镜头可以使用哪些滤镜？

滤镜直径为82mm。可以使用UV镜、偏振镜、中性密度镜等。对于偏振镜，镜头盖上设有访问窗口，以便安装后旋转。注意，使用滤镜可能会轻微降低图像质量。

如何安装脚架环？

将镜头脚架环的卡环滑入脚架环底座直至限位，然后拧紧锁定旋钮。拆卸时，松开旋钮并按住解锁杆同时滑动底座。确保卡环锁定旋钮拧紧，以防意外旋转。

这款镜头是否有光学防抖？

是的，镜头内置光学防抖（OIS），可补偿相机抖动。对于长焦尤其有用，可以提升多档快门速度。防抖功能可通过相机机身开启或关闭。

最近对焦距离是多少？

最近对焦距离为2.4米（从焦平面起）。这对应0.24倍的放大倍率，适合野生动物或体育摄影，但不适合微距。

如何清洁镜头？

使用气吹去除灰尘，然后用蘸有光学清洁剂的柔软棉布轻轻擦拭。切勿使用苯或稀释剂等溶剂。存放时将镜头盖盖好，置于阴凉干燥处，避免阳光直射。

我可以通过转接环在其他卡口上使用这款镜头吗？

不能，这款镜头专为富士X卡口设计。没有官方转接环可用于其他卡口。在其他机身上使用可能会损坏镜头或相机。

用户手册 XF 150600mm f5.68 R LM OIS WR FUJIFILM

感谢您购买本产品。有关维修、检查和内部测试的信息，请与 FUJIFILM 销售代理商联系。

· 确保正确使用镜头。请在使用前仔细阅读相机用户手册，特别是以下安全使用注意事项。
· 阅读完这些注意事项后，请将其妥善保存。

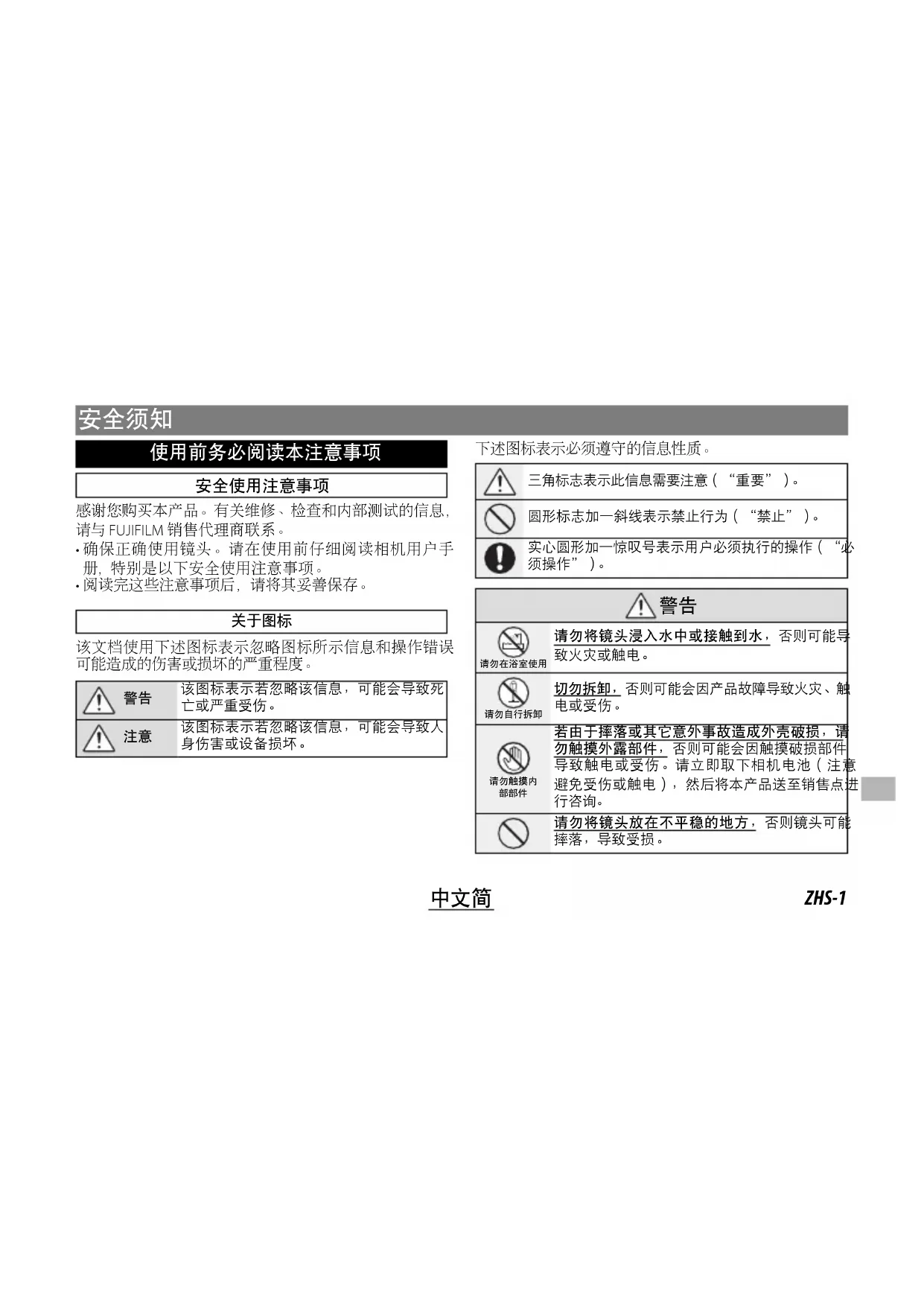

关于图标

该文档使用下述图标表示忽略图标所示信息和操作错误可能造成的伤害或损坏的严重程度。

警告

该图标表示若忽略该信息，可能会导致死亡或严重受伤。

注意

该图标表示若忽略该信息，可能会导致人身伤害或设备损坏。

下述图标表示必须遵守的信息性质。

三角标志表示此信息需要注意（“重要”）。

圆形标志加一斜线表示禁止行为（“禁止”）。

实心圆形加一惊叹号表示用户必须执行的操作（“必须操作”）。

警告

请勿在浴室使用

请勿自行拆卸

请勿将镜头浸入水中或接触到水，否则可能导致火灾或触电。

请勿触摸内部部件

切勿拆卸，否则可能会因产品故障导致火灾、触电或受伤。

若由于摔落或其它意外事故造成外壳破损，请勿触摸外露部件，否则可能会因触摸破损部件导致触电或受伤。请立即取下相机电池（注意避免受伤或触电），然后将本产品送至销售点进行咨询。

请勿将镜头放在不平稳的地方，否则镜头可能摔落，导致受损。

注意
	请勿在有水蒸气或烟雾的地方或者非常潮湿或灰尘弥漫之处使用或存放镜头,否则可能导致火灾或触电。
	请勿将镜头置于阳光直射或极端高温之处,如晴天封闭的车内,否则可能会导致火灾。
	请勿存放在儿童伸手可及之处。本产品在儿童手中可能导致伤害。
	请勿用湿手操作,否则可能导致触电。
	拍摄背光拍摄对象时,请不要让太阳进入构图范围。因为当太阳位于或靠近构图范围时,阳光可能通过镜头聚焦从而导致火灾或灼伤。
	不使用本产品时,请盖好镜头盖并将其存放在没有阳光照射的地方。因为阳光通过镜头聚焦将可能导致火灾或灼伤。
	请勿直接提拿安装于三脚架上的相机或镜头,否则相机或镜头可能摔落或撞击其它物体,导致受损。

注意
	请勿在有水蒸气或烟雾的地方或者非常潮湿或灰尘弥漫之处使用或存放镜头,否则可能导致火灾或触电。
	请勿将镜头置于阳光直射或极端高温之处,如晴天封闭的车内,否则可能会导致火灾。
	请勿存放在儿童伸手可及之处。本产品在儿童手中可能导致伤害。
	请勿用湿手操作,否则可能导致触电。
	拍摄背光拍摄对象时,请不要让太阳进入构图范围。因为当太阳位于或靠近构图范围时,阳光可能通过镜头聚焦从而导致火灾或灼伤。
	不使用本产品时,请盖好镜头盖并将其存放在没有阳光照射的地方。因为阳光通过镜头聚焦将可能导致火灾或灼伤。
	请勿直接提拿安装于三脚架上的相机或镜头,否则相机或镜头可能摔落或撞击其它物体,导致受损。

注意
	握住手柄时请勿快速旋转相机,否则您的手可能会撞到三脚架或三脚架固定底座而导致受伤。
	操作相机之前,请完全拧紧(将以固定方位使用相机时)或拧松(相机将被旋转时)三脚架固定环锁定旋钮。若旋钮仅部分拧紧,相机可能会意外晃动而导致受伤。

■产品中有害物质的名称及含量

本表格依据 SJ/T 11364 的规定编制。
备注 ○: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
* 铅 (Pb) 项目 (×) 属于欧盟 RoHS 指令豁免申请项目。

■盒内各类同装物品的包装材料的标识

隔板: CB

照相机包装袋: PE-HD 02
其他包装袋:PE-LD 04

中文简

ZHS-3

使用本产品前

针对老式镜头和相机固件，可能无法实现镜头的预期性能，并且某些功能可能不可用。请务必将镜头和相机固件更新至最新版本。有关查看固件版本信息以及更新固件的指示说明，请访问以下网站：

若您无法访问计算机，请从相机随附的“FUJIFILM Worldwide Network”部分中所列当地经销商处寻求支持信息。

产品保养

• 若使用镜头遮光罩，拿起或持握相机时，切勿仅持拿遮光罩。
• 请保持镜头信号接点的清洁。
• 请使用吹气球去除镜头或滤镜玻璃表面的灰尘和浮屑。若要去除污点和指纹，可

使用一块滴有少许镜头清洁剂的干净软棉布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留下污渍，也不要用手指触碰玻璃。

• 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头。
• 不使用镜头时，请盖上镜头前后盖。
• 为防止发霉和生锈，请将镜头和滤镜存放在阴凉、干燥的地方。切不可存放在直射阳光下，也不可与石脑油或樟脑丸一起存放。
• 请保持镜头干燥。生锈将导致无法挽回的损坏。请擦干雨水和水滴。
• 将镜头放置在过于炎热的地方将可能导致损坏或变形。
• 请注意，根据相机和三脚架位置的不同，旋转相机时您持握相机手柄的手可能会触碰到三脚架或三脚架固定底座。

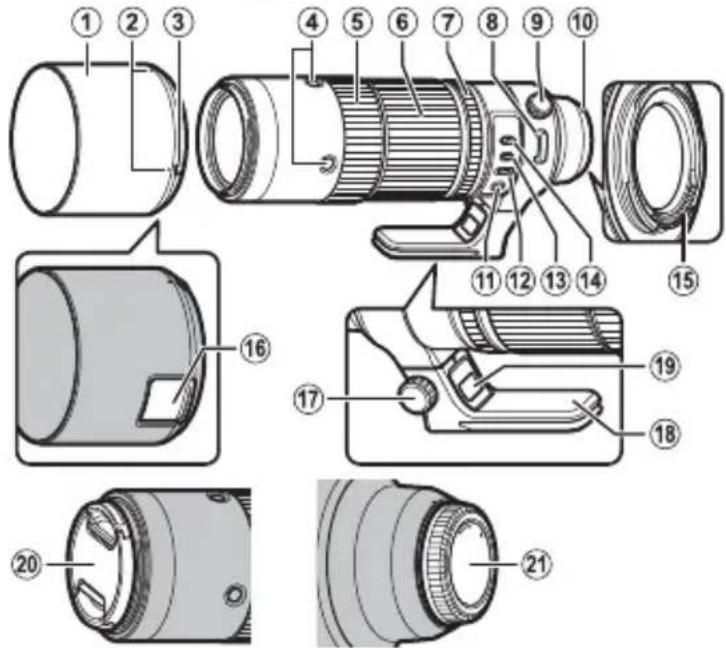

镜头部件

XF150-600mmF5.6-8 R LM OIS WR

① 镜头卡口包含一个橡胶环以确保镜头的防尘防溅性能。该环可在任何 Fujifilm 服务中心进行有偿更换。

① 镜头遮光罩
② 安装标记
③ 遮光罩释放锁扣
④ 对焦控制按钮 (×4)
⑤ 对焦环
⑥ 变焦环
⑦ 光圈环
⑧ 肩带穿孔
⑨ 三脚架固定环锁定旋钮
⑩ 安装标记 (焦距)
⑪ 对焦预设按钮
⑫ 对焦选择器
⑬ 光圈模式切换器
⑭ 对焦范围选择器
⑮ 镜头信号接点
⑯ 滤镜操作端口
⑰ 三脚架固定座锁定旋钮
⑱ 三脚架固定底座
⑲ 三脚架固定座释放杆
⑳ 镜头前盖
②1 镜头后盖

中文简

附带配件

- 镜头前盖

- 镜头遮光罩

- 镜头后盖

- 镜头袋

- 肩带

- 三脚架接环

安装镜头

有关安装和取下镜头的信息，请参阅相机使用手册。

① 该产品专用于 FUJIFILM X 卡口：它不兼容 G 卡口和 X 卡口胶片相机。

取下盖子

请如图所示取下盖子。

① 为避免摔落镜头，请务必正确牢固地安装好肩带。 ② 携带装有镜头的相机时，请使用镜头肩带，而不要使用相机肩带。

中文简

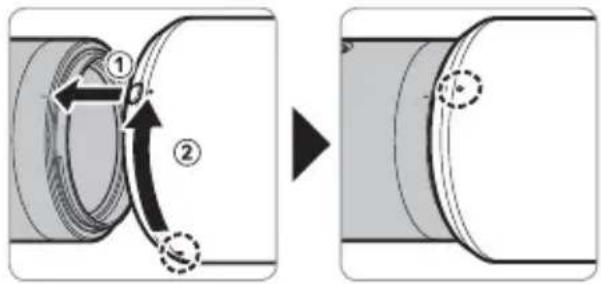

安装遮光罩

安装好镜头遮光罩即可减少强光并保护镜头前部元件。

若要取下遮光罩，请按住遮光罩释放锁扣并同时逆时针旋转遮光罩。

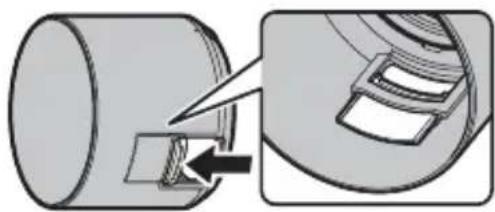

若要操作偏光滤镜，请打开滤镜操作端口盖。

① 请注意，端口盖可能会移动并夹住您的手指。

中文简

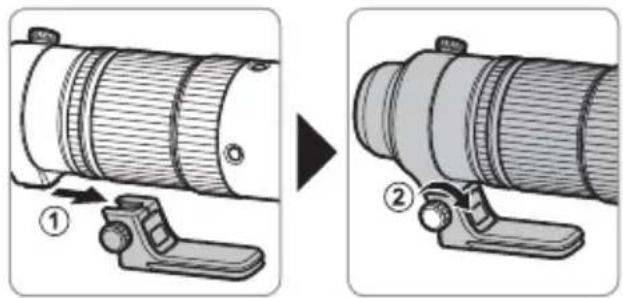

安装三脚架固定底座

将镜头三脚架固定环完全滑入三脚架固定底座(①)。拧紧三脚架固定座锁定旋钮(②)以将其固定到位。

取下三脚架固定底座

松开三脚架固定座锁定旋钮(①)并在按下三脚架固定座释放杆(②)的同时从镜头上滑动三脚架固定底座(③)。

① 如果方位不正确，则无法牢固固定底座。请按图中所示定位底座。

若要旋转相机以“竖直”（人像）或“横向”（风景）方位拍摄照片，请松开三脚架固定环锁定旋钮。

① 请拧紧三脚架固定环锁定旋钮以防相机意外旋转。

对焦范围选择器

选择自动对焦的对焦范围。

• FULL: 对焦于任一距离处的拍摄对象。
• 5 ~m - : 对焦于 5 ~m 或以上距离处的拍摄对象。当您选择了 FULL 时对焦最迅速。

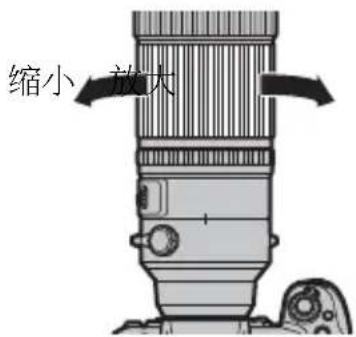

变焦

向左旋转变焦环可进行缩小，即降低放大倍率并增加画面中的可视区域。向右旋转变焦环则可进行放大，即增加放大倍率使拍摄对象占据更多画面。

① 若镜头被弄湿，使用变焦环可使镜头内部的水分更容易流出。使用变焦环之前，请先擦干镜头上的所有水分。

中文简

ZHS-9

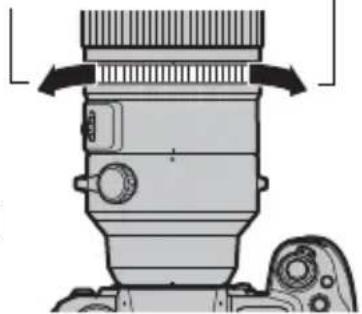

光圈

若要使用自动光圈控制，请将光圈模式切换器推至 A。

若要手动调整光圈，请将切换器打开

推至 📋 并旋转光圈环。向左旋转光圈环可获得较大光圈（较低 f 值），向右旋转则可获得较小光圈（较高 f 值）。

对焦控制按钮、对焦选择器以及对焦预设按钮

1 将对焦选择器（b）滑至 AF-L。
2 按下任一对焦控制按钮（a）在当前位置锁定对焦。
使用相机控制也可锁定对焦。

自动对焦（AF-ON）

1 将对焦选择器 (b) 滑至 AF。
2 对焦控制按钮 (a) 现将执行与相机 AF-ON 按钮相同的功能。

PRESET（对焦预设）

① 创建对焦预设

若要将镜头中的当前对焦位置保存为对焦预设，请按下对焦预设按钮（c）。

您可使用对焦选择器（b）在任何位置保存对焦距离。

② 重新启用对焦预设

1 将对焦选择器 (b) 滑至 PRESET。
2 按下任一对焦控制按钮（a）恢复预设对焦位置。

状态会在相机 LCD 显示屏中显示。

·预设已保存（绿色）
·预设已重新启用（绿色）
·预设保存/载入错误（闪烁红色）

即使相机关闭或者将镜头从相机取下，镜头也将存储预设对焦距离。
若 AF+MF 选为开, 即使半按快门按钮, 按下对焦控制按钮也会使镜头返回至预设对焦位置。

技术规格

类型 XF150-600mmF5.6-8 R LM OIS WR
镜头结构	17组24片(4个超级ED元件、3个ED元件)
焦距(35mm格式相当值)	f=150-600mm (229-914mm)
视角	10.8° -2.7°
最大光圈	f/5.6-8
最小光圈	f/22
光圈控制叶片数日 9片(圆形光圈孔)等级大小	13 EV (13级)
最小对焦距离(从焦平面开始测量) 2.4m
最大放大倍率	0.24 ×
外部体积:直径×长度*(近似值)*从镜头前部到镜头卡口边缘之间的距离	ø99 × 314.5mm
重量*(近似值)*不包括盖子、遮光罩及三脚架固定底座	1605g
滤镜尺寸	ø82 mm

① 为改进产品，我们有可能更改其规格和外观，恕不另行通知。
① 由于该镜头的构造方式, 在某些情况下, 照相机显示的“距离指示”可能与实际对焦距离不同。请将“距离指示”仅用作参考。
取下镜头前，请先关闭相机。关闭相机将启动锁定镜头内部部件的机制。
镜头性能和支持的功能根据所使用相机的不同而异。本镜头的兼容性数据可从以下网站获取：
https://fujifilm-x.com/global/support/compatibility/lenses/

ZHS-12

中文简

安全須知

使用前務必閱讀本注意事項

安全使用注意事项

感謝您選購本產品。有關維修、檢查和內部測試的資訊，請與 FUJIFILM 經銷商聯絡。

· 確保正確使用鏡頭。請在使用前仔細閱讀相機使用手冊，特別是以下安全使用注意事項。
·閱讀完這些注意事項後，請將其妥善保管。

關於圖示

該文件使用下述圖示表示忽略圖示所示資訊和操作錯誤可能造成的傷害或損壞的嚴重程度。

警告	該圖示表示若忽略該資訊,可能會導致死亡或嚴重傷害。
注意	該圖示表示若忽略該資訊,可能會導致人身傷害或設備損壞。

下述圖示表示必須遵守的指示的性質。

!	三角標誌表示此資訊需要注意(“重要”)。
	圓形標誌加一斜線表示禁止行為(“禁止”)。
	實心圓形加一驚嘆號表示使用者必須執行的操作(“必要”)。

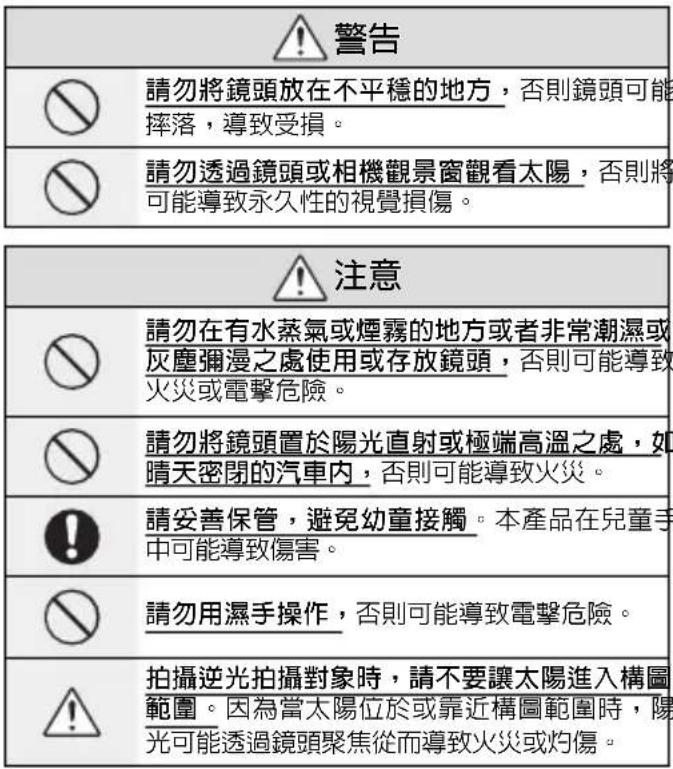

警告
請勿在浴室或淋浴設備中使用	請勿將鏡頭浸入水中或接觸到水,否則可能導致火災或電擊危險。
不可分解	不可分解,否則可能會因產品故障導致火災、電擊危險或受傷。
請勿觸摸內部部件	若由於摔落或其他意外事故造成外殼破損,請勿觸摸外露部件,否則可能會因觸摸破損部件導致電擊危險或受傷。請立即取下相機電池(注意避免受傷或遭受電擊),然後將本送至銷售點進行諮詢。

注意
	不使用本產品時,請蓋好鏡頭蓋並將其存放在無陽光照射的地方。因為陽光透過鏡頭聚焦將可能導致火災或灼傷。
	請勿直接提拿安裝於三腳架上的相機或鏡頭,否則相機或鏡頭可能摔落或撞擊其他物體,導致受損。
	握住手柄時請勿快速旋轉相機,否則您的手可能會撞到三腳架或三腳架固定底座而導致受傷。
	在操作相機之前,請完全擰緊(將以固定方位使用相機時)或擰鬆(相機將被旋轉時)三腳架固定環鎖定旋鈕。若僅部分擰緊旋鈕,相機可能會意外晃動而導致受傷。

使用本產品前

針對舊式鏡頭和相機韌體，可能無法達成鏡頭的預期性能，並且某些功能可能無法使用。請務必將相機韌體更新至最新版本。有關檢視韌體版本訊息以及更新韌體的指示說明，請參閱以下網站：

若您無法訪問電腦，請從相機隨附的“FUJIFILM Worldwide Network”資料中所當地經銷商處尋求支援資訊。

產品保養

· 若使用鏡頭遮光罩，拿起或持握相機時，切勿僅持拿遮光罩。
· 請保持鏡頭信號接點的清潔。
- 請使用吹氣球去除鏡頭表面的灰塵和浮屑。若要去除污點和指紋，可使用一塊滴有少許乙醇或鏡頭清潔劑的乾淨軟棉布或鏡頭清潔

紙，以圓周運動方式從裡向外進行清潔，注意

不要留下污漬，也不要用手指觸碰玻璃。

• 切勿使用塗料稀釋劑或苯等有機溶劑清潔鏡頭。
• 不使用鏡頭時，請蓋上鏡頭前後蓋。
  · 為防止發霉和生銹，請將鏡頭和濾鏡存放在陰涼、乾燥的地方。切不可存放在直射陽光下，也不可與石腦油或樟腦丸一起
  · 請保持鏡頭乾燥。生銹將導致無法挽回的損壞。請擦乾雨水和水滴。
• 將鏡頭放置在過於炎熱的地方將可能導致損壞或變形。
  · 請注意，根據相機和三腳架位置的不同，旋轉相機時您持握相機手柄的手可能會觸碰到三腳架或三腳架固定底座。

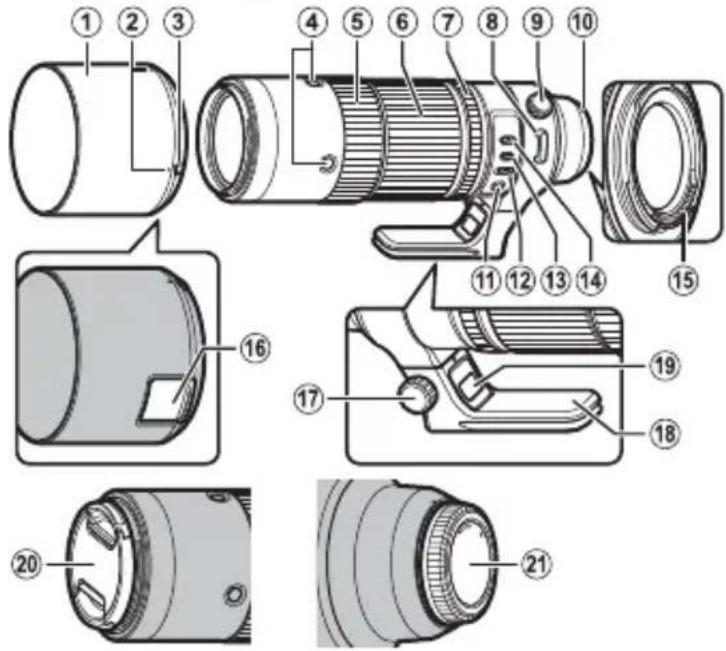

鏡頭部件

XF150-600mmF5.6-8 R LM OIS WR

① 鏡頭卡口包含一個橡膠環以確保鏡頭的防塵防濺效能。該環可在任何 Fujifilm 服務中心進行有償更換。

① 鏡頭遮光罩
② 安装標記
③ 遮光罩釋放栓扣
④ 對焦控制鈕（×4）
⑤ 對焦環
⑥ 變焦環
⑦ 光圈環
⑧ 肩带穿孔
⑨ 三腳架固定環鎖定旋鈕
⑩ 安装標記 (焦距)
⑪ 對焦預設鈕
⑫ 對焦選擇器
⑬ 光圈模式切换器
⑭ 對焦範圍選擇器
⑮ 鏡頭信號接點
⑯ 濾鏡操作埠
⑰ 三腳架固定座鎖定旋鈕
⑱ 三腳架固定底座
⑲ 三腳架固定座釋放桿
⑳ 鏡頭前蓋
②1 鏡頭後蓋

随附配件

· 鏡頭前蓋

· 鏡頭遮光罩

· 鏡頭後蓋

· 鏡頭袋

· 肩帶

- 三腳架固定底座

安裝鏡頭

有關安裝和取下鏡頭的資訊，請參閱相機使用手冊。

① 該產品專用於 FUJIFILM X 卡口。它與 G 卡口和 X 卡口軟片相機不相容。

取下蓋子

請如圖所示取下蓋子。

① 為避免摔落鏡頭，請務必正確牢固地安裝好肩帶。

① 攜帶裝有鏡頭的相機時，請使用鏡頭帶，而不是相機帶。

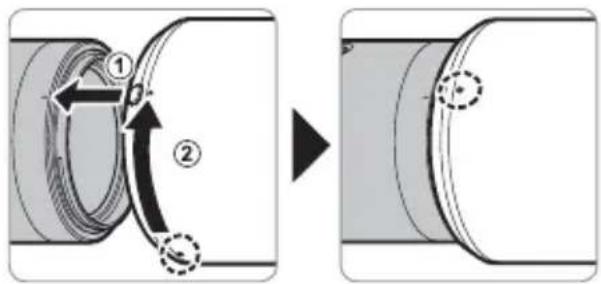

安裝遮光罩

安裝好鏡頭遮光罩即可減少強光並保護鏡頭前部元件。

① 請注意，埠蓋可能會移動並夾住您的手指。

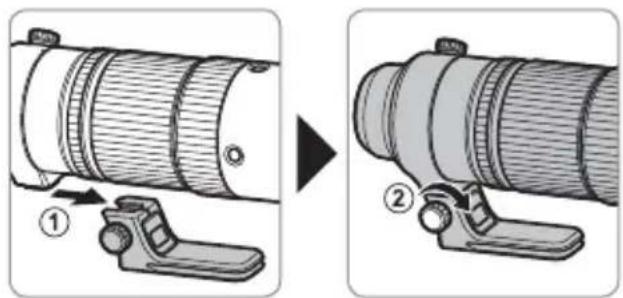

安装三腳架固定底座

將鏡頭三腳架固定環完全滑入三腳架固定底座 (①)。擰緊三腳架固定座鎖定旋鈕 (②) 以將其固定到位。

① 若方向不正確，則無法牢固地固定底座。如圖所示調整底座的方向。

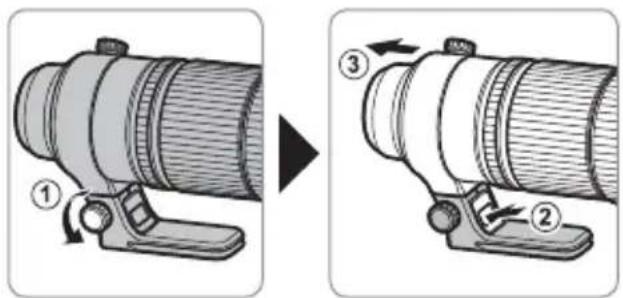

取下三腳架固定底座

鬆開三腳架固定座鎖定旋鈕 (①) 並按住三腳架固定座釋放桿 (②)，同時將三腳架固定底座從鏡頭上滑下 (③)。

若要旋轉相機以便以“豎直”（人像）方向或“橫向”（風景）方向拍攝照片，請鬆開三腳架固定環鎖定旋鈕。

① 擅緊三腳架固定環鎖定旋鈕，以防止相機意外旋轉。

對焦範圍選擇器

選擇自動對焦的對焦範圍。

· FULL : 對焦於任一距離處的
- 5m-∞:對焦於 5m 或以上距離處的拍攝對象。當您選擇了 FULL 時對焦最迅速。

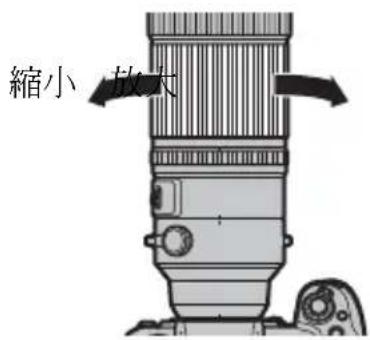

變焦

向左旋轉變焦環可進行縮小，即降低放大倍率並增加畫面中的可視區域。向右旋轉變焦環則可進行放大，即增加放大倍拍率攝播對象占據更多畫面。

① 若鏡頭被弄濕，使用變焦環可使鏡頭內部的水分更容易流出。使用變焦環之前，請先擦乾鏡頭上的所有水分。

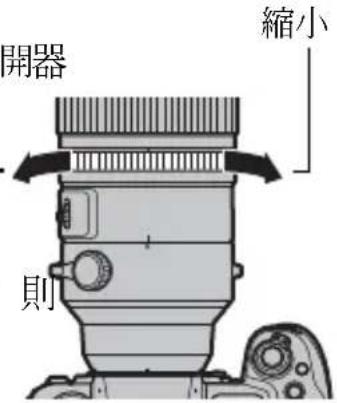

光卷

若要使用自動光圈控制，請將光圈模式切換器推至 A。

若要手動調整光圈，請將切

推至 🚙 並旋轉 光圈環。向左旋

轉光圈環可獲得較大光圈（較低）

值），向右旋轉可獲得較小光圈（較高f值）。

對焦控制鈕、對焦選擇器以及對焦預設鈕

1 將對焦選擇器（b）滑至 AF-L。
2 按下任一對焦控制鈕（a）在目前位置鎖對焦。
使用相機控制也可鎖定對焦。

自動對焦（AF-ON）

1 將對焦選擇器 (b) 滑至 AF。
2 對焦控制鈕 (a) 現將執行與相機 AF-ON 鈕相同的功能。

PRESET（對焦預設）

① 建立對焦預設

若要將鏡頭中的目前對焦位置儲存為對焦預設，請按下對焦預設鈕（c）。

您可使用對焦選擇器（b）在任何位置儲存對焦距離。

② 重新啓用對焦預設

1 將對焦選擇器 (b) 滑至 PRESET。
2 按下任一對焦控制鈕（a）恢復預設位置。

狀態會在相機 LCD 螢幕中顯示。

·預設已儲存（綠色）
·預設已重新啓用（綠色）
·預設儲存/載入錯誤（閃爍紅色）

對即使相機關閉或者將鏡頭從相機取下，鏡頭也將儲存預設對焦距離。
若 AF+MF 選為開，即使半按快門鈕，按下對焦控制鈕也會使鏡頭返回至預設對焦位置。

規格

類型 XF150-600mmF5.6-8 R LM OIS WR
鏡頭結構	17組24片(4個超級ED元件、3個ED元件)
焦距(35mm格式相當值)	f=150-600mm(229-914mm)
畫角	10.8°-2.7°
最大光圈 f/5.6-8
最小光圈 f/22
光圈控制
葉片數目 9片(圓形光圈孔)等級大小	1/3EV(13級)
最小對焦距離(從 焦平面開始測量) 2.4m
最大放大倍率 0.24×
外部體積:直徑×長度*(近似值)*從鏡頭前部到鏡頭卡口邊緣之間的距離	∅99 × 314.5mm
重量*(近似值)*不包括蓋子、遮光罩及三腳架固定底座	1605g
濾鏡尺寸	∅82mm

① 為改進產品，我們有可能更改其規格和外觀，恕不另行通知。
① 由於該鏡頭的構造方式，在某些情況下，相機顯示的“距離指示器”可能與實際對焦距離不同。請將“距離指示器”僅用作參考。
取下鏡頭前，請先關閉相機。關閉相機將啟動鎖定鏡頭內部部件的機製。
鏡頭效能及受支援的功能因使用的相機而異。此鏡頭的兼容性資料可從以下位置取得：
https://fujifilm-x.com/global/support/compatibility/lenses/
