Produkttyp	Super-Telezoom-Objektiv für Fujifilm X-Bajonett
Marke	Fujifilm
Modell	XF 150-600mm f/5.6-8 R LM OIS WR
Brennweite	150-600 mm (KB-äquivalent 229-914 mm)
Maximale Blende	f/5.6-8
Minimale Blende	f/22
Optischer Aufbau	24 Linsen in 17 Gruppen (4 Super ED, 3 ED)
Bildwinkel	10,8° – 2,7°
Minimale Fokussierentfernung	2,4 m (von der Sensorebene)
Maximaler Abbildungsmaßstab	0,24×
Filterdurchmesser	82 mm
Abmessungen (Durchmesser × Länge)	99 × 314,5 mm
Gewicht (ohne Zubehör)	1605 g
Optische Bildstabilisierung (OIS)	Ja (integriert)
Wetterschutz	Ja (staub- und spritzwassergeschützt)
Fokustyp	Linearer Autofokus (LM) und manuell
Anzahl der Blendenlamellen	9 (kreisrund)
Wählbarer Fokusbereich	VOLL (0-∞) oder 5 m-∞
Mitgeliefertes Zubehör	Vorder- und Rückdeckel, Gegenlichtblende, Tasche, Trageriemen, Stativschelle
Bajonettkompatibilität	Fujifilm X-Bajonett (ausschließlich)

Häufig gestellte Fragen - XF 150600mm f5.68 R LM OIS WR FUJIFILM

Ist dieses Objektiv mit allen Fujifilm X-Kameras kompatibel?

Ja, dieses Objektiv ist für das Fujifilm X-Bajonett konzipiert und funktioniert mit allen Kameras der X-Serie (X-T, X-H, X-Pro usw.). Einige Funktionen wie die Fokusvoreinstellung oder die AF-Sperre erfordern jedoch möglicherweise eine aktuelle Firmware. Detaillierte Kompatibilitätsinformationen finden Sie auf der Fujifilm-Website.

Welche Funktion hat der Fokusbereichswahlschalter?

Der Fokusbereichswahlschalter (VOLL oder 5m-∞) ermöglicht es, den Fokusabstand einzuschränken, um den Autofokus zu beschleunigen. Im Modus 5m-∞ wird nur auf Motive in einer Entfernung von mindestens 5 Metern fokussiert, was unnötige Suchbewegungen bei der Aufnahme von Tieren oder Landschaften vermeidet.

Wie verwende ich die Fokusvoreinstellung (PRESET)?

Die Fokusvoreinstellung ermöglicht das Speichern einer bestimmten Fokusentfernung. Drücken Sie zum Speichern die Voreinstellungstaste (c) bei der gewünschten Entfernung. Zum Abrufen stellen Sie den Fokusschalter auf PRESET und drücken dann eine der Fokuseinstelltasten (a). Die Entfernung bleibt auch nach dem Ausschalten der Kamera erhalten.

Ist dieses Objektiv wetterbeständig?

Ja, das Objektiv ist durch Dichtungen staub- und spritzwassergeschützt. Es ist auch für den Betrieb bei Temperaturen bis -10°C ausgelegt. Es ist jedoch nicht vollständig wasserdicht: Vermeiden Sie längere Einwirkung von Regen oder Feuchtigkeit.

Welchen Filter kann ich mit diesem Objektiv verwenden?

Der Filterdurchmesser beträgt 82 mm. Sie können UV-, Polarisations-, Neutraldichtefilter usw. verwenden. Bei einem Polfilter ist eine Zugangsöffnung an der Objektivabdeckung vorgesehen, damit Sie ihn nach der Montage drehen können. Beachten Sie, dass die Verwendung eines Filters die Bildqualität geringfügig beeinträchtigen kann.

Wie befestige ich den Stativkragen?

Schieben Sie den Stativkragenring des Objektivs bis zum Anschlag in den Stativfuß, dann ziehen Sie das Verriegelungsrad fest. Zum Entfernen lösen Sie das Rad und drücken den Entriegelungshebel, während Sie den Fuß abziehen. Stellen Sie sicher, dass das Verriegelungsrad des Rings fest angezogen ist, um unbeabsichtigtes Drehen zu vermeiden.

Verfügt das Objektiv über eine optische Bildstabilisierung?

Ja, das Objektiv verfügt über einen integrierten optischen Bildstabilisator (OIS), der Kamerabewegungen ausgleicht. Dies ist besonders bei langen Brennweiten nützlich und ermöglicht mehrere Verschlusszeitenstufen Gewinn. Die Stabilisierung kann über die Kamera ein- und ausgeschaltet werden.

Was ist die minimale Fokussierentfernung?

Die minimale Fokussierentfernung beträgt 2,4 Meter (von der Sensorebene). Dies entspricht einem Abbildungsmaßstab von 0,24×, was für Tier- oder Sportfotografie geeignet ist, aber nicht für Makroaufnahmen.

Wie reinige ich das Objektiv?

Verwenden Sie einen Blasebalg, um Staub zu entfernen, dann ein weiches Baumwolltuch, das leicht mit optischem Reinigungsmittel befeuchtet ist. Verwenden Sie niemals Lösungsmittel wie Benzin oder Verdünner. Lagern Sie das Objektiv an einem kühlen, trockenen Ort, geschützt vor Sonnenlicht, mit aufgesetzten Deckeln.

Kann ich dieses Objektiv mit einem Adapter an anderen Bajonetten verwenden?

Nein, dieses Objektiv ist ausschließlich für das Fujifilm X-Bajonett konzipiert. Es gibt keinen offiziellen Adapter für andere Bajonette. Die Verwendung an einer anderen Kamera könnte das Objektiv oder die Kamera beschädigen.

BEDIENUNGSANLEITUNG XF 150600mm f5.68 R LM OIS WR FUJIFILM

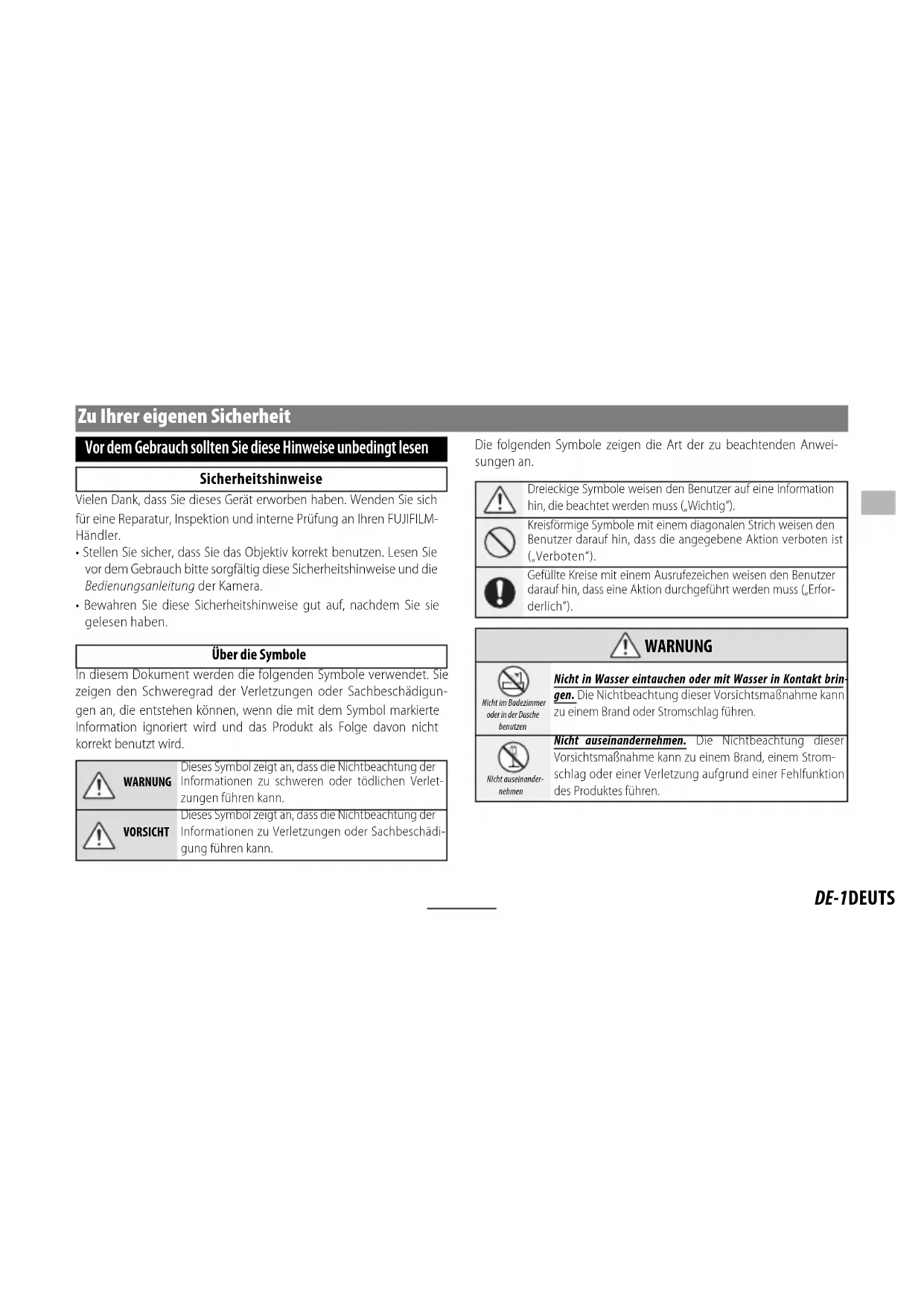

Zu Ihrer eigenen Sicherheit

Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich für eine Reparatur, Inspektion und interne Prüfung an Ihren FUJIFILM-Händler.

• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie gelesen haben.

Über die Symbole

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

WARNUNG

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachbeschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

Dreieckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss („Wichtig“).

Kreisförmige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist („Verboten“).

Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss („Erforderlich“).

WARNUNG

Nicht in Wasser eintauchen oder mit Wasser in Kontakt bringen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

Nicht auseinandernehmen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand, einem Stromschlag oder einer Verletzung aufgrund einer Fehlfunktion des Produktes führen.

		WARNUNG
Berühren Sie keine internen Teile	Sollte das Gehäuse durch Herunterfallen oder einen anderen Unfall aufbrechen, berühren Sie die freiliegenden Teile nicht.Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen. Entfernen Sie umgehend die Batterie der Kamera und achten Sie dabei darauf, eine Verletzung und einen Stromschlag zu vermeiden. Bringen Sie das Produkt dann zwecks weiterer Beratung in das Geschäft, wo sie es erworben haben.
	Nicht auf instabilen Flächen ablegen. Das Produkt könnte herunterfallen und dabei Verletzungen verursachen.
	Sehen Sie beim Blick durch das Objektiv oder die Sucher der Kamera nicht direkt in die Sonne. Bei Nichtbeachtung dieser Vorsichtsmaßnahme besteht die Gefahr einer dauerhaften Schädigung des Sehvermögens.
	!VORSICHT
	Nicht an Orten verwenden oder aufbewahren, die Dampf oder Rauch ausgesetzt sind, ebenso nicht an sehr feuchten oder staubigen Orten. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

VORSICHT
	Drehen Sie die Kamera nicht schnell, während Sie sie am Griff festhalten. Ihre Hand könnte gegen das Stativ oder den Stativmanschettenfuß schlagen, was Verletzungen verursacht.
	Bevor Sie die Kamera benutzen, ziehen Sie den Stativmanschetten-Ringverschluss vollständig fest oder lockern Sie ihn, je nachdem, ob die Kamera in einer festen Ausrichtung verwendet wird. Ist der Verschluss nur teilweise festgezogen, kann sich die Kamera unerwartet bewegen und Verletzungen verursachen.

Entsorgung elektrischer und elektronischer Geräte in Privathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es zu einer entsprechenden Sammelstelle für zu recyclende elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses Produkts entstehen können.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt erworben haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins:

Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sich bitte an Ihre örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgung.

Vor dem Gebrauch dieses Produkts

Das Objektiv funktioniert mit veralteten Versionen der Objektiv- oder Kamerafi rmware u. U. nicht wie erwartet und einige Funktionen sind möglicherweise nicht verfügbar. Achten Sie darauf, die Firmware des Objektivs und der Kamera auf die neuesten Versionen zu aktualisieren. Die Anweisungen zur Einsicht der Versionsinformationen der Firmware und zur Aktualisierung der Firmware finden Sie auf der folgenden Webseite:

Falls Sie keinen Zugang zu einem Computer haben, erhalten Sie Unterstützung bei einer der zuständigen Niederlassungen, die auf der Kamera-Beilage „FUJIFILM Worldwide Network“ aufgelistet sind.

Produktpflege

• Beim Gebrauch einer Sonnenblende sollten Sie nicht versuchen, die Kamera nur durch Anfassen an der Sonnenblende hochzuheben oder festzuhalten.
• Halten Sie die Signalkontakte des Objektivs sauber.
• Entfernen Sie mit einem Blasebalg Staub und Fusseln von der Glasoberfl ä che des Objektivs oder Filters. Geben Sie zum Entfernen von Schmutzfl ecken und Fingerabdrücken eine kleine Menge Objektivreiniger auf

ein weiches, sauberes Baumwolltuch oder Objektivreinigungstuch und reinigen Sie in einer kreisförmigen Bewegung von der Mitte zu den Rändern hin. Achten Sie darauf, keine Schlieren zu hinterlassen oder das Glas nicht mit Ihren Fingern zu berühren.

• Verwenden Sie zum Reinigen des Objektivs auf keinen Fall organische Lösungsmittel wie Farbverdünner oder Waschbenzin.
• Bringen Sie die vorderen und hinteren Objektivdeckel an, wenn das Objektiv nicht benutzt wird.
• Bewahren Sie das Objektiv und den Filter an einem kühlen und trockenen Ort auf, um Schimmel- und Rostbildung zu vermeiden. Lagern Sie es nicht in direktem Sonnenlicht oder zusammen mit Mottenkugeln auf Naphtha- oder Campherbasis.
• Halten Sie das Objektiv trocken. Rosten kann zu irreparablen Schäden führen. Wischen Sie Regen und Wassertropfen ab.
• Wenn das Objektiv an sehr heißen Orten gelassen wird, kann dies zu Schäden oder Verkrümmungen führen.
• Beachten Sie, dass je nach den Positionen der Kamera und des Stativs die Hand, die den Kameragriff hält, das Stativ oder den Stativmanschettenfuß berühren kann, wenn die Kamera gedreht wird.

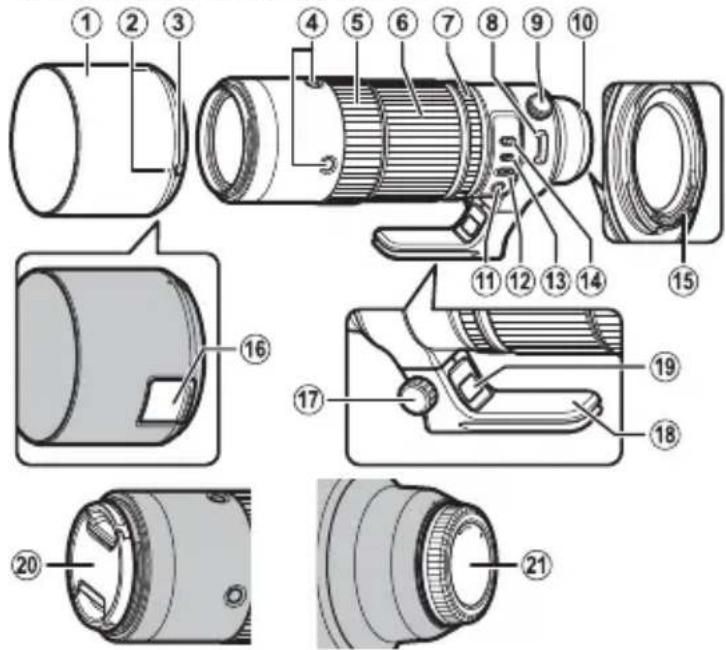

Teile des Objektivs

XF150-600mmF5.6-8 R LM OIS WR

① Die Objektivbefestigung ist mit einem Gummiring ausgestattet, um sicherzugehen, dass das Objektiv gegen Staub und Spritzer abgedichtet bleibt. Der Ring kann gegen eine Gebühr bei jedem Fujif Im-Servicecenter ausgetauscht werden.

① Sonnenblende
② Markierungen für die Befestigung
③ Haubenverriegelungsfreigabe
④ Fokus-Steuerungstaste (×4)
⑤ Fokusring
⑥ Zoomring
⑦ Blendenring
⑧ Trageriemen-Öse
⑨ Stativmanschetten-Ringverschluss
⑩ Markierungen für die Befestigung (Brennweite)
⑪ Fokus-Voreinstellungstaste
⑫ Fokusauswähler
⑬ Schalter für Blendenfunktion
⑭ Fokusbereich-Auswahltaste
⑮ Signalkontakte des Objektivs
⑯ Öffnung für Filterzugang
⑰ Stativmanschetten-Verschluss
⑱ Stativmanschettenfuß
⑲ Stativmanschetten-Entriegelungshebel
⑳ Vorderer Objektivdeckel
②1 Hinterer Objektivdeckel

Mitgeliefertes Zubehör

• Vorderer Objektivdeckel • Gegenlichtblende
- Hinterer Objektivdeckel • Objektivtasche
- Shulterriemen - Stativmanschettenfuß

Anbringen des Objektivs

Informationen zum Anbringen und Abnehmen von Objektiven finden Sie in der Bedienungsanleitung der Kamera.

① Dieses Produkt ist ausschließlich für die Verwendung mit dem FUJIFILM X-Objektivanschluss ausgelegt. Es ist nicht kompatibel mit dem G-Bajonett oder mit Filmkameras, die ein X-Bajonett verwenden.

Abnehmen der Objektivdeckel

Nehmen Sie die Deckel wie in der Abbildung gezeigt ab.

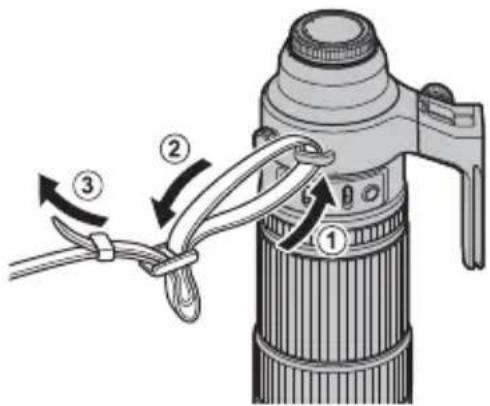

Anbringen des Schulter-Trageriemens

Befestigen Sie den Trageriemen wie dargestellt an den zwei Trageriemen-Ösen.

① Um ein Herunterfallen des Objektivs zu vermeiden, stellen Sie sicher, dass der Riemen sicher befestigt wurde.
① Verwenden Sie den Objektivriemen, nicht den Kamerariemen, wenn Sie die Kamera mit aufgesetztem Objektiv tragen.

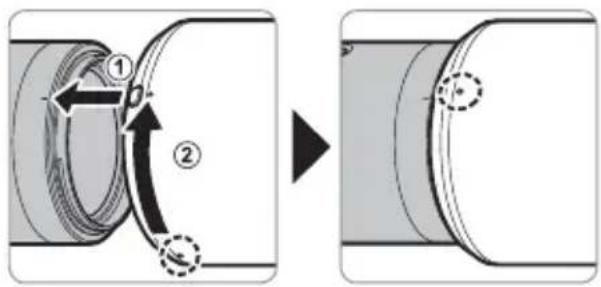

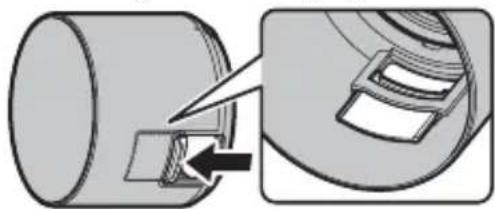

Anbringen der Sonnenblende

Die aufgesetzte Sonnenblende verringert den seitlichen Einfall von Streulicht und schützt die Frontlinse.

Um die Haube zu entfernen, drücken und halten Sie die Haubenverriegelungsfreigabe während die Haube gegen den Uhrzeigersinn gedreht wird.

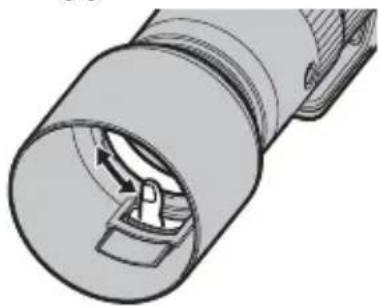

Um auf die Polarisierungsfi Iter zu zu greifen, öff nen Sie die Abdeckung des Filterzugangs.

Der Filter kann gedreht werden, indem ein Finger durch die Öff nung gesteckt wird.

① Beachten Sie, dass sich die Anschlussabdeckung bewegen und Ihren Finger einklemmen kann.

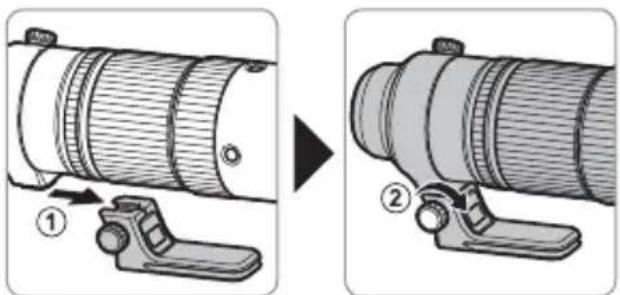

Anbringen des Stativmanschettenfußes

Schieben Sie den Objektiv-Stativmanschettenring vollständig in den Stativmanschettenfuß (①) ein. Ziehen Sie den Stativmanschetten-Verschluss (②) fest, um das Teil sicher zu befestigen.

① Der Fuß kann nicht sicher befestigt werden, wenn er falsch ausgerichtet ist. Richten Sie den Fuß wie in der Abbildung gezeigt aus.

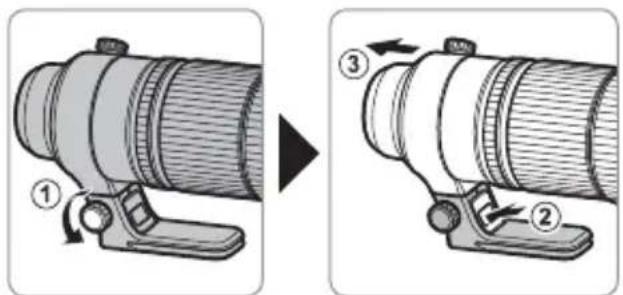

Abnehmen des Stativmanschettenfußes

Lösen Sie den Stativmanschetten-Verschluss ( ①) und halten Sie den Stativmanschetten-Entriegelungshebel gedrückt ( ②), während Sie den Stativmanschettenfuß vom Objektiv schieben ( ③).

Die Stativmanschette

Um die Kamera zu drehen und Bilder im Hochformat oder im Querformat aufzunehmen, lösen Sie den Stativmanschetten-Ringverschluss.

① Ziehen Sie den Stativmanschetten-Ringverschluss fest, damit sich die Kamera nicht unerwartet drehen kann.

DE-8 DEUTSCH

Die Fokusbereich-Auswahltaste

Wählen Sie den Fokusbereich für den Autofokus.

• FULL: Stellen Sie auf Motive in beliebiger Entfernung scharf.
• 5m–∞: Stellen Sie auf Motive in Entfernungen von 5 m oder mehr scharf. Es wird schneller scharf gestellt, als wenn FULL ausgewählt ist.

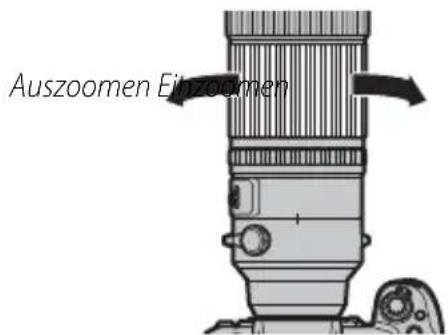

Brennweiteneinstellung (Zoom)

Drehen Sie den Zoomring für kürzere Brennweiten nach links, um die Abbildungsgröße zu verringern und den Bildausschnitt zu erweitern. Durch Drehen nach rechts (längere Brennweiten) wird der Bildausschnitt kleiner und das Objekt wird größer abgebildet.

① Die Benutzung des Zoomrings, während das Objektiv nass ist, erhöht die Wahrscheinlichkeit, dass Wasser ins Innere des Objektivs gerät. Wischen Sie Wasser vollständig vom Objektiv, bevor Sie den Zoomring verwenden.

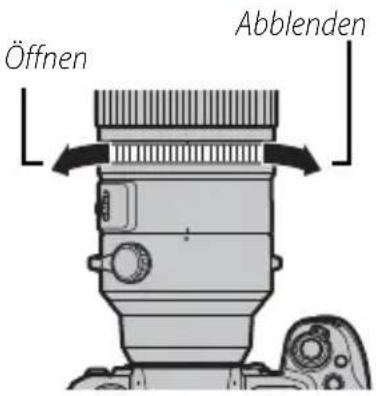

Blendeneinstellung

Für die automatische Blendeneinstellung den Schalter für die Blendenfunktion auf A schieben.

Zur manuellen Blendeneinstellung den Schalter auf 🌐 stellen und am Blendenring drehen. Das Drehen nach links sorgt für größere Blendenöff nungen (niedrige Blendenzahlen), das Drehen nach rechts schließt die Blende (hohe Blendenzahlen).

Die Fokus-Steuerungstasten, der Fokusauswähler und die Fokus-Voreinstellungstaste

AF-LOCK (Schärfespeicher)

1 Schieben Sie den Fokusauswähler (b) auf AF-L.
2 Drücken Sie eine der Fokus-Steuerungstasten (a), um die Schärfe an der aktuellen Position zu speichern.
Die Schärfe kann auch mit den Kamerasteuerungen gespeichert werden.

Autofokus (AF-ON)

1 Schieben Sie den Fokusauswähler (b) auf AF.
2 Die Fokus-Steuerungstasten (a) führen nun die gleiche Funktion wie die AF-ON-Taste der Kamera durch.

PRESET (Fokusvoreinstellung)

① Erstellen einer Fokusvoreinstellung

Um die aktuelle Fokusposition im Objektiv als Fokusvoreinstellung zu speichern, drücken Sie die Fokus-Voreinstellungstaste (c).

Der Fokusabstand kann mit dem Fokusauswähler (b) in jeder Position gespeichert werden.

② Aufrufen der Fokus-Voreinstellung

1 Schieben Sie den Fokusauswähler (b) auf PRESET.

2 Drücken Sie eine beliebige Fokus-Steuerungstaste (a), um die voreingestellte Fokusposition wiederherzustellen.

Der Status wird im Kamera-LCD-Monitor angezeigt.

• Voreinstellung gespeichert (grün)

• Voreinstellung aufgerufen (grün)

- Fehler Voreinstellung speichern/laden (blinkt rot)

Das Objektiv speichert den voreingestellten Fokusabstand, selbst wenn die Kamera ausgeschaltet ist oder das Objektiv von der Kamera abgenommen wird.

Wenn AN für AF+MF ausgewählt ist, kehrt das Objektiv durch Drücken einer Fokus-Steuerungstaste auf die voreingestellte Fokusposition zurück, selbst während der Auslöser bis zum ersten Druckpunkt gedrückt wird.

Technische Daten

Typ	XF150-600mmF5.6-8 R LM OIS WR
Objektivkonstruktion	24 Elemente in 17 Gruppen (4 Super-ED-Elemente, 3 ED-Elemente)
Brennweite (dem 35-mm-Format entsprechend)	f=150–600 mm (229–914 mm)
Bildwinkel 10,8°–2,7°
Max. Blendenöff nung 5.6–8
Min. Blendenöff nung 22
Blendensteuerung
Anzahl der Lamellen	9 (abgerundete Blendenöffnung)
Abstände der Belichtungsstufen	13 EV (13 Belichtungsstufen)
Minimale Einstellentfernung (von der Fokusebene gemessen)	2,4 m
Max. Vergrößerung 0,24 ×
Äußere Abmessungen: Durchmesser × Länge* (ca.) * Abstand von der Vorderseite des Objektivs zum Objektivhalterungsfl ansch	∅99×314,5 mm
Gewicht* (ca.) * Ohne Deckel, Blenden und Stativmanschettenfüße	1605 g
Filtergröße	∅82mm

① Verbesserungen können zu unangekündigten Änderungen der technischen Daten und des äußeren Erscheinungsbildes führen.
① Aufgrund der Objektivkonstruktion kann die Entfernungsanzeige der Kamera in manchen Fällen von der tatsächlichen Fokussierentfernung abweichen. Benutzen Sie die Entfernungsanzeige nur zur Orientierung.
Schalten Sie die Kamera aus, bevor Sie das Objektiv abnehmen. Wenn Sie die Kamera ausschalten, wird der Mechanismus zum Verriegeln der inneren Bauteile des Objektivs aktiviert.
Die Leistung des Objektivs und die unterstützten Funktionen variieren je nach verwendeter Kamera. Informationen zur Kompatibilität dieses Objektivs finden Sie unter:
