Produkttyp	Weitwinkelobjektiv mit großer Blendenöffnung
Marke	Fujifilm
Modell	FUJINON XF 16mm F1.4 R WR
Bajonett	Fujifilm X (APS-C)
Brennweite	16 mm (entspricht 24 mm im Kleinbildformat)
Maximale Blende	f/1.4
Minimale Blende	f/16
Optischer Aufbau	13 Linsen in 11 Gruppen (2 asphärisch, 2 ED)
Bildwinkel	83,2°
Bildstabilisator	Nein
Autofokus	Schrittmotor
Minimale Fokusdistanz	15 cm
Filterdurchmesser	67 mm
Abmessungen (Durchmesser × Länge)	73,4 mm × 73 mm
Gewicht	375 g (ca.)
Wetterfestigkeit	Ja (Dichtungen, WR)
Beschichtung	Nano GI (entspiegelt)
Blendenring	Ja, mit Rastungen
Mitgeliefertes Zubehör	Gegenlichtblende, vordere und hintere Kappen
Pflege und Reinigung	Reinigen mit einem weichen, trockenen Tuch. Lösungsmittel vermeiden.
Sicherheit	Nicht Stößen, übermäßiger Feuchtigkeit oder extremen Temperaturen aussetzen.
Ersatzteile und Reparierbarkeit	Ersatzteile über den Fujifilm-Kundendienst erhältlich. Reparatur durch autorisierten Techniker.
Allgemeine Informationen	Objektiv konzipiert für Fujifilm X-Systemkameras. Kompatibel mit Adapterringen.

Häufig gestellte Fragen - FUJINON XF 16mm F1.4 R WR FUJIFILM

Wie reinige ich das FUJINON XF 16mm F1.4 R WR Objektiv?

Verwenden Sie ein trockenes Mikrofasertuch für die Linsen. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit einem Optikreiniger. Verwenden Sie niemals aggressive Lösungsmittel.

Kann ich dieses Objektiv mit einem Adapter an einem Gehäuse einer anderen Marke verwenden?

Ja, wenn der Adapter mit dem Fujifilm X-Bajonett kompatibel ist. Allerdings können Autofokus und Datenübertragung je nach Adapter eingeschränkt sein.

Welchen Filterdurchmesser hat dieses Objektiv?

Der Filtergewindedurchmesser beträgt 67 mm.

Wie aktiviere ich den manuellen Modus (MF)?

Schieben Sie den Fokusring nach vorne oder hinten (je nach Gehäuse), um in manuellen Fokus zu wechseln. Drehen Sie den Ring, um scharfzustellen.

Ist das Objektiv wetterfest?

Ja, es trägt die Bezeichnung WR (Weather Resistant). Es ist gegen Staub und Spritzwasser geschützt, aber nicht gegen vollständiges Eintauchen.

Was ist der minimale Fokussierabstand?

Der minimale Abstand beträgt 15 cm vom Sensor (oder der Fokusebene). Dies ermöglicht Nahaufnahmen mit Weitwinkel.

Wie befestige ich die mitgelieferte Gegenlichtblende?

Schrauben Sie die Gegenlichtblende auf das 67 mm Filtergewinde an der Vorderseite des Objektivs. Zum Lösen drehen Sie sie gegen den Uhrzeigersinn.

Benötigt dieses Objektiv eine Stromversorgung?

Nein, das Objektiv ist für manuelle Blenden- und Fokuseinstellung vollständig mechanisch. Autofokus und Blendensteuerung erfolgen durch das Gehäuse über die Kontakte.

Was tun, wenn das Objektiv nach einem Stoß nicht reagiert?

Schalten Sie die Kamera sofort aus, entfernen Sie das Objektiv und überprüfen Sie die elektrischen Kontakte. Wenn kein sichtbarer Schaden vorliegt, versuchen Sie es wieder anzubringen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Fujifilm-Kundendienst.

Kann ich Filter mit montierter Gegenlichtblende verwenden?

Ja, die Gegenlichtblende ist so konzipiert, dass sie 67 mm Filter aufnimmt, die direkt auf das Objektiv geschraubt werden. Stellen Sie sicher, dass die Gegenlichtblende bei dicken Filtern keine Vignettierung verursacht.

BEDIENUNGSANLEITUNG FUJINON XF 16mm F1.4 R WR FUJIFILM

Zu Ihrer eigenen Sicherheit

Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich für eine Reparatur, Inspektion und interne Prüfung an Ihren FUJIFILM-Händler.

• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie gelesen haben.

Über die Symbole

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

WARNUNG	Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.
VORSICHT	Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachbeschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

	Dreieckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss („Wichtig“).
	Kreisförmige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist („Verboten“).
	Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss („Erforderlich“).

		WARNUNG
Berühren Sie keineinternen Teile	Sollte das Gehäuse durch Herunterfallen oder einen anderenUnfall aufbrechen, berühren Sie die freiliegenden Teile nicht.Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen Entfernen Sie umgehend die Batterie der Kamera und achten Sie dabei darauf, eine Verletzung und einen Stromschlag zu vermeiden. Bringen Sie das Produkt dann zwecks weiterer Beratung in das Geschäft, wo sie es erworben haben.
	Nicht auf instabilen Flächen ablegen. Das Produkt könnte herunterfallen und dabei Verletzungen verursachen.
	Sehen Sie beim Blick durch das Objektiv oder die Sucher der Kamera nicht direkt in die Sonne. Bei Nichtbeachtung dieser Vorsichtsmaßnahme besteht die Gefahr einer dauerhaften Schädigung des Sehvermögens.
VORSICHT
	Nicht an Orten verwenden oder aufbewahren, die Dampf oder Rauch ausgind, ebenso nicht an sehr feuchten oder staubigen Oe e Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

VORSICHT
	Nicht dem direkten Sonnenlicht ausgesetzt lassen. Nicht an Orten lassen, die sehr hohen Temperaturen ausgesetzt sind, wie z. B. in einem geschlossenen Fahrzeug an einem sonnigen Tag. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand führen.
	Außerhalb der Reichweite von Kleinkindern aufbewahren. Das Produkt könnte zu Verletzungen führen, wenn es in Kinderhände gerät.
	Nicht mit nassen Händen benutzen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag führen.
	Achten Sie bei Gegenlichtaufnahmen darauf, dass sich die Sonne außerhalb des Bildbereichs befi ndet. Wenn sich die Sonne innerhalb des Bildbereichs oder sehr nahe daran befi ndet, kann die in der Kamera gebündelte Sonneneinstrahlung einen Brand oder Verbrennungen hervorrufen.
	Wenn das Produkt nicht benutzt wird, bringen Sie die Objektivdeckel an und lagern Sie es vor direktem Sonnenlicht geschützt. Im Objektiv gebündelte Sonneneinstrahlung kann einen Brand oder Verbrennungen verursachen.
	Die Kamera oder das Objektiv nicht umhertragen, solange sie auf ein Stativ montiert sind. Das Produkt kann herunterfallen oder an andere Gegenstände anstoßen und dabei Verletzungen verursachen.

Entsorgung elektrischer und elektronischer Geräte in Privathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses

Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es zu einer entsprechenden Sammelstelle für zu recycleinde elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses Produkts entstehen können.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt erworben haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins:

Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sich bitte an ihre örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgung.

DEUTSCH

DE-3

Vor dem Gebrauch dieses Produkts

Einige Objektivfunktionen sind mit älteren Firmware-Versionen der Kamera nicht verfügbar. Aktualisieren Sie die Kamera-Firmware unbedingt auf die neueste Version. Eine Anleitung, wie die Firmware-Version der Kamera angezeigt und aktualisiert wird, steht auf folgender Internetseite:

Falls Sie keinen Zugang zu einem Computer haben, erhalten Sie Unterstützung bei einer der zuständigen Niederlassungen, die auf der Kamera-Beilage „FUJIFILM Worldwide Network“ aufgelistet sind.

Produktpflege

• Beim Gebrauch einer Sonnenblende sollten Sie nicht versuchen, die Kamera nur durch Anfassen an der Sonnenblende hochzuheben oder festzuhalten.
• Halten Sie die Signalkontakte des Objektivs sauber.
• Entfernen Sie mit einem Blasebalg Staub und Fusseln von der Glasoberfl äche des Objektivs oder Filters. Geben Sie zum Entfernen von Schmutz-

fl ecken und Fingerabdrücken eine kleine Menge Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder Objektivreinigungstuch und reinigen Sie in einer kreisförmigen Bewegung von der Mitte zu den Rändern hin. Achten Sie darauf, keine Schlieren zu hinterlassen oder das Glas nicht mit Ihren Fingern zu berühren.

• Verwenden Sie zum Reinigen des Objektivs auf keinen Fall organische Lösungsmittel wie Farbverdünner oder Waschbenzin.
• Bringen Sie die vorderen und hinteren Objektivdeckel an, wenn das Objektiv nicht benutzt wird.
• Bewahren Sie das Objektiv und den Filter an einem kühlen und trockenen Ort auf, um Schimmel- und Rostbildung zu vermeiden. Lagern Sie es nicht in direktem Sonnenlicht oder zusammen mit Mottenkugeln auf Naphtha- oder Campherbasis.
• Halten Sie das Objektiv trocken. Rosten kann zu irreparablen Schäden führen. Wischen Sie Regen und Wassertropfen ab.
• Wenn das Objektiv an sehr heißen Orten gelassen wird, kann dies zu Schäden oder Verkrümmungen führen.

Teile des Objektivs

① Sonnenblende
② Markierungen für die Befestigung
③ Schärfentiefeskala
④ Entfernungsskala
⑤ Fokusring
⑥ Blendenring
⑦ Markierungen für die Befestigung (Brennweite)
⑧ Signalkontakte des Objektivs
⑨ Vorderer Objektivdeckel
⑩ Hinterer Objektivdeckel

① Die Objektivbefestigung ist mit einem Gummiring ausgestattet, um sicherzugehen, dass das Objektiv gegen Staub und Spritzer abgedichtet bleibt. Der Ring kann gegen eine Gebühr bei jedem FUJIFILM-Servicecenter ausgetauscht werden (nur XF16mmF1.4 R WR).

Mitgeliefertes Zubehör

• Vorderer Objektivdeckel
- Hinterer Objektivdeckel

• Sonnenblende
  • Umschlagtuch

Anbringen des Objektivs

Informationen zum Anbringen und Abnehmen von Objektiven finden Sie in der Bedienungsanleitung der Kamera. Bitte beachten Sie, dass dieses Produkt nicht mit Filmkameras kompatibel ist, die ein X-Bajonett verwenden.

Abnehmen der Objektivdeckel

Nehmen Sie die Deckel wie in der Abbildung gezeigt ab.

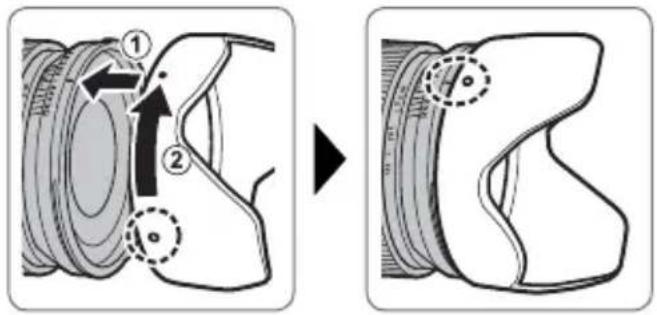

Anbringen der Sonnenblende

Die aufgesetzte Sonnenblende verringert den seitlichen Einfall von Streulicht und schützt die Frontlinse.

• Für die automatische Scharfeinstellung den Fokusring nach vorne schieben.
• Für die manuelle Scharfeinstellung den Fokusring nach hinten schieben.

Zum Einstellen der Schärfe am Fokusring drehen und dabei die Wirkung auf dem Kamera-Display beobachten. Die Skalen für Entfernung und Schärfentiefe können bei der manuellen Scharfeinstellung hilfreich sein.

Die Schärfentiefeskala

Die Schärfentiefeskala gibt für verschiedene Blendenwerte den ungefähren Schärfentiefek vor und hinter der einge die ausreichend scharf e

Entfernungsskala

Die Illustration zeigt das XF14mmF2.8 R.
① Unabhängig von dem an der Kamera gewählten Fokussiermodus kann die manuelle Scharfeinstellung nicht benutzt werden, wenn der Fokusring auf automatische Scharfeinstellung eingestellt ist.

Technische Daten

Typ XF14mmF2.8 R XF16mmF1.4 R WR XF23mmF1.4 R
Objektivkonstruktion 10 Elemente in 7 Gruppen (enthält 2 asphärische Linsen und 3 ED-Linsen)		13 Elemente in 11 Gruppen (enthält 2 asphärische Linsen und 2 ED-Linsen)	11 Elemente in 8 Gruppen (enthält 1 asphärische Elemente)
Brennweite (dem 35-mm-Format entsprechend)	f=14 mm (21 mm)	f=16 mm (24 mm)	f=23 mm (35 mm)
Bildwinkel 90,8° 83,2° 63,4°
Max. Blendenöffnung 2,8	1,4	1,4
Min. Blendenöffnung 22	16	16
BlendensteuerungAnzahl der LamellenAbstände der Belichtungsstufen	7 (abgerundete Blendenöffnung)1/3 EV (19 Belichtungsstufen)	9 (abgerundete Blendenöffnung)1/3 EV (22 Belichtungsstufen)	7 (abgerundete Blendenöffnung)1/3 EV (22 Belichtungsstufen)
Brennweitenbereich	Normal: 30 cm–∞Makro: 18 cm–∞	Normal: 15 cm–∞Makro: 15 cm–∞	Normal: 0,6 m–∞Makro: 28 cm–∞
Max. Vergrößerung	0,12 ×	0,21 ×	0,1 ×
Äußere Abmessungen: Durchmesser × Länge* (ca.) * Länge ab Bajonettauflage	∅65,0 × 58,4 mm	∅73,4 × 73,0 mm	∅72,0 × 63,0 mm
Gewicht* (ca.)* Objektivdeckel und Sonnenblenden ausgenommen	235 g 375 g	300 g
Filtergröße	∅58 mm	∅67 mm	∅62 mm

① Verbesserungen können zu unangekündigten Änderungen der technischen Daten und des äußeren Erscheinungsbildes führen.

① Aufgrund der Objektivkonstruktion kann die Entfernungsanzeige der Kamera in manchen Fällen von der tatsächlichen Fokussierentfernung abweichen. Benutzen Sie die Entfernungsanzeige nur zur Orientierung.
