FUJINON XF 16mm F1.4 R WR - Objektiivi FUJIFILM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Laajakulmaobjektiivi suurella aukolla
Merkki	Fujifilm
Malli	FUJINON XF 16mm F1.4 R WR
Kiinnitys	Fujifilm X (APS-C)
Polttoväli	16 mm (vastaa 24 mm kinokokoisena)
Suurin aukko	f/1.4
Pienin aukko	f/16
Optinen rakenne	13 linssiä 11 ryhmässä (2 asfääristä, 2 ED)
Kuvakulma	83,2°
Kuvanvakain	Ei
Tarkennus	Askelmoottori
Lähin tarkennusetäisyys	15 cm
Suodinkierre	67 mm
Mitat (halkaisija × pituus)	73,4 mm × 73 mm
Paino	375 g (noin)
Säänkestävyys	Kyllä (tiivisteet, WR)
Pinnoite	Nano GI (heijastuksenestopinnoite)
Aukkorengas	Kyllä, porrastettu
Mukana tulevat tarvikkeet	Vastavalosuoja, etu- ja takakannet
Huolto ja puhdistus	Puhdista pehmeällä, kuivalla liinalla. Vältä liuottimia.
Turvallisuus	Älä altista iskuille, liialliselle kosteudelle tai äärimmäisille lämpötiloille.
Varaosat ja korjattavuus	Varaosia saatavana Fujifilmin huollon kautta. Korjaus valtuutetun teknikon toimesta.
Yleiset tiedot	Objektiivi suunniteltu Fujifilm X -järjestelmäkameroille. Yhteensopiva sovitinrenkaiden kanssa.

Usein kysytyt kysymykset - FUJINON XF 16mm F1.4 R WR FUJIFILM

Kuinka puhdistaa FUJINON XF 16mm F1.4 R WR -objektiivi?

Käytä kuivaa mikrokuituliinaa linssien puhdistukseen. Hankalille tahroille kostuta liinaa kevyesti optiikanpuhdistusaineella. Älä koskaan käytä voimakkaita liuottimia.

Voinko käyttää tätä objektiivia sovittimen kanssa toisen merkin kamerarungossa?

Kyllä, jos sovitin on yhteensopiva Fujifilm X -kiinnityksen kanssa. Automaattitarkennuksen ja tiedonsiirron toiminnot voivat kuitenkin olla rajoitettuja sovittimesta riippuen.

Mikä on tämän objektiivin suodinkierre?

Suodinkierteen halkaisija on 67 mm.

Kuinka aktivoin manuaalitarkennuksen (MF)?

Liu'uta tarkennusrengasta eteen- tai taaksepäin (riippuen rungosta) siirtyäksesi manuaalitarkennukseen. Käännä rengasta tarkentaaksesi.

Onko objektiivi säänkestävä?

Kyllä, siinä on merkintä WR (Weather Resistant). Se on suojattu pölyltä ja vesisuihkuilta, mutta ei ole täysin vedenpitävä upotukselle.

Mikä on lähin tarkennusetäisyys?

Lähin etäisyys on 15 cm kennosta (tai tarkennustasosta). Tämä mahdollistaa lähikuvat laajakulmalla.

Kuinka kiinnittää mukana tuleva vastavalosuoja?

Kierrä vastavalosuoja objektiivin etukierteeseen 67 mm. Irrota kiertämällä vastapäivään.

Tarvitseeko tämä objektiivi sähkövirtaa?

Ei, objektiivi on täysin mekaaninen aukon ja manuaalitarkennuksen osalta. Automaattitarkennus ja aukon säätö hoidetaan rungon kautta liittimien välityksellä.

Mitä tehdä, jos objektiivi ei toimi iskun jälkeen?

Pysäytä kamera välittömästi, irrota objektiivi ja tarkista sähköliittimet. Jos näkyviä vaurioita ei ole, yritä asentaa se takaisin. Jos ongelma jatkuu, ota yhteys Fujifilmin huoltopalveluun.

Voinko käyttää suodattimia, kun vastavalosuoja on asennettu?

Kyllä, vastavalosuoja on suunniteltu hyväksymään 67 mm suodattimet, jotka kierretään suoraan objektiiviin ennen suojaa. Varmista, että vastavalosuoja ei aiheuta vinjetointia paksujen suodattimien kanssa.

KÄYTTÖOHJE FUJINON XF 16mm F1.4 R WR FUJIFILM

Lue nämä ohjeet ennen laitteen käyttöä

Turvallisuustietoja

Kiitos päätöksestäsi hankkia tämä tuote. Korjaukseen, tarkastukseen ja sisäiseen testaukseen liittyvissä asioissa voit ottaa yhteyttä FUJIFILM-jälleenmyyjääsi.

• Varmista, että käytät objektiivia oikein. Lue nämä turvallisuusohjeet ja kameran Omistajan opas huolellisesti ennen käyttöä.
• Säilytä turvallisuusohjeita tämän jälkeen turvallisessa paikassa.

Tietoja kuvakkeista

Seuraavat tässä asiakirjassa käytetyt kuvakkeet osoittavat henkilövahinkojen ja aineellisten vahinkojen vakavuuden, jos kuvakkeen osoittamia tietoja ei oteta huomioon ja laitetta käytetään virheellisesti.

	Tämä kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa kuolemaan tai vakaviin henkilövahinkoihin.
	Tama kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa henkilövahinkoihin tai ai-neellisiin vahinkoihin.

Alla olevat kuvakkeet osoittavat huomioitavien tietojen luonteen.

	Kolmiomaiset kuvakkeet osoittavat, että tiedot vaativat huomiota ("Tärkeä").
	Poikittaisella viivalla ylivedetyt pyöreät kuvakkeet osoitta-vat, että kyseinen toiminto on kielletty ("Kielletty").
	Huutomerkillä varustetut täytetyt ympyrät osoittavat, että kyseinen toiminto on suoritettava ("Pakollinen").

VAROITUS
kia kayakylpyhuoneessa talsulhkassa	Älä upota veteen tai altista vedelle. Tämän huomiottajättäminen voi aiheuttaa tulipalon tai sähköiskun.
Älä pura osiin	Älä pura (älä avaa kuorta). Tämän varotoimen noudattamatta jättämisen seurauksena saattaa olla tuotteen toimintahäiriön aiheuttama sähköisku tai loukkaantuminen.VAROITUS
	Jos kameran kuori rikkoutuu putoamisen tai muun vahin-gon seurauksena,älä kosketa esiin tulleisiin osiin.Tämänvarotoimen noudattamatta jättämisen seuraukse saattaa olla vaurioituneiden osien koskettamisen aiheuttama sähköisku tai loukkaantuminen.Poista ka-meran akku välittömästi, mutta varo loukkaantumista ja sähköiskua. Vie tuote sen ostopaikkaan, josta saat jatko-ohjeita.
	Älä aseta epävakaille alustoille.Tuote saattaa tippua aiheuttaen vahinkoa.
	Älä katsele aurinkoa objektiivin tai kameran etsimien läpi.Tämän varotoimen noudattamatta jättäminen saattaa johtaa pysyvään näön heikkenemiseen.

	HUOMIO
	Alä käytä tai säilytä paikoissa, jotka ovat alttiita höyrylle tai savulle tai ovat erittäin kosteita tai pölyisiä. Tämän varotoimen huomiotta jättäminen voi aiheuttaa tulipalon tai sähköiskun.
	Alä jätä suoraan auringonvaloon tai paikkoihin, jotka ovat alttiina erittäin korkeille lämpötiloille, kuten sul-jettuun ajoneuvoon aurinkoisena päivänä. Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa tulipalon.

HUOMIO
	Pidä poissa pienten lasten ulottuvilta. Lapsen käsissä laite voi aiheuttaa henkilövahinkoja.
	Älä käsittele märin käsin. Tämän varotoimen noudatta-matta jättäminen voi aiheuttaa sähköiskun.
	Pidä aurinko poissa rajauksesta, kun kuvaat taustava-laistuja kohteita. Auringonvalon tarkentuminen kame-raan, kun aurinko on rajauksessa tai lähellä sitä, saattaa aiheuttaa tulipalon tai palovammoja.
	Kun tuotetta ei käytetä, aseta objektiivin suojukset pai-koilleen ja säilytä suoran auringonvalon ulottumatto-missa. Objektiivin kohdistama auringonvalo saattaa aiheuttaa tulipalon tai palovammoja.
	Älä kanna kameraa tai objektiivia, kun ne ovat kiinnitet-tyinä kolmijalkaan. Tuote voi pudota tai osua muualle aiheuttaen vahinkoa.

Sähköisten ja elektronisten laitteiden hävittäminen kotitalouksissa

Euroopan unioni, Norja, Islanti ja Liechtenstein: Tämä symboli tuotteessa tai käyttöohjeessa ja takuussa ja/tai tuotteen pakkauksessa tarkoittaa, että tuotetta ei voi pitää kotitalousjätteenä. Sen sijaan tuote tulee toimittaa soveltuvaan sähköisten ja elektronisten laitteiden keräyspisteeseen.

Varmistamalla tämän tuotteen asianmukaisen hävittämisen autat estämään mahdollisia haittavaikutuksia ympäristölle ja ihmisten terveydelle, joita saattaisi olla seurauksena tuotteen epääslanmukaisesta hävittämisestä.

Raaka-aineiden kierrättäminen auttaa säästämään luonnonvaroja. Lisätieloa tuotteen kierrättämisestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Maat Euroopan unionin, Norjan, Islannin ja Liechtensteinin ulkopuolella: Halutessasi hävittää tuotteen, mukaan lukien paristot ja akut, ota yhteyttä paikalliseen viranomaiseen kysyäksesi asianmukaisesta hävittämisestä.

SUOMI

Ennen tuotteen käyttöä

Kaikki objektiivin toiminnot eivät ole käytettävissä kameran laiteohjelmiston vanhemmilla versioilla. Päivitä kameran laiteohjelmisto uusimpaan versioon. Ohjeet kameran laiteohjelmiston version tarkistamiseen ja päivittämiseen löytyvät seuraavalta verkkosivulta:

Jos sinulla ei ole mahdollisuutta käyttää tietokonetta, apua saa paikalliselta maahantuojalta, jonka tiedot löydät kameran mukana toimitetusta "FUJIFILMIN maailmanlaajuinen verkosto"-materiaalista.

Tuotteen huoltaminen

• Kun käytössä on vastavalosuoja, älä nosta tai kannattele kameraa pelkästään vastavalosuojasta.

• Pidä objektiivin signaalikontaktit puhtaina.

• Poista objektiivin tai suotimen lasipinnoilla oleva pöly ja lika puhaltimella. Poista tahrat ja sormenjäljet kostuttamalla pehmeä, puhdas puuvillaliina tai linssinpuhdistusliina pieneen määrään linssinpuhdistusainetta ja pyyhkimäl- lä keskustasta ulospäin kiertävin liikkein varoen jättämästä tahroja tai koskemasta lasia sormilla.

• Älä koskaan käytä orgaanisia liuottimia kuten maalin ohenninta tai bentseeniä objektiivin puhdistamiseen.
• Liitä objektiivin etu- ja takasuojukset, kun objektiivi ei ole käytössä.
• Säilytä objektiivia ja suodinta viileässä, kui-vassa paikassa estääksesi homeen teen muodostumisen. Älä varastoi sauringonvaloon tai nafta- tai kamferikoipallojen kanssa.
• Pidä objektiivi kuivana. Ruostuminen voi aiheuttaa pysyviä vaurioita. Pyyhi sade ja vesipisarat pois.
• Objektiivin jättäminen erittäin kuumaan paikkaan saattaa aiheuttaa vaurioita tai vääntymistä.

Objektiivin osat

① Vastavalosuojus
② Kiinnitysmerkit
③ Syväterävyyden ilmaisin
④ Etäisyysilmaisin
⑤ Tarkennusrengas
⑥ Himmenninrengas
⑦ Kiinnitysmerkit (polttoväli)
⑧ Objektiivin signaalin liitännät
⑨ Objektiivin etusuojus
⑩ Objektiivin takasuojus

① Objektiivin asennusrenkaassa on kumirengas, joka varmistaa että objektiivi pysyy pölyn- ja roiskeenk voidaan vaihtaa maksua vastaan missä tahansa FUJIFILM-palvelukeskuksessa (vain XF16mmF1.4 R WR).

Toimitetut lisävarusteet

• Objektiivin etusuojus
• Objektiivin takasuojus

• Vastavalosuojus
- Kangaskääre

Objektiivin kiinnittäminen

Katso kameran käyttöohjeesta tietoa objektiivien kiinnittämisestä ja irrottamisesta. Huomaa, että tämä tuote ei ole yhteensopiva X-kiinnityksellä varustettujen fi Imikameroiden kanssa.

Suojusten poistaminen

Irrota suojukset kuvan osoittamalla tavalla.

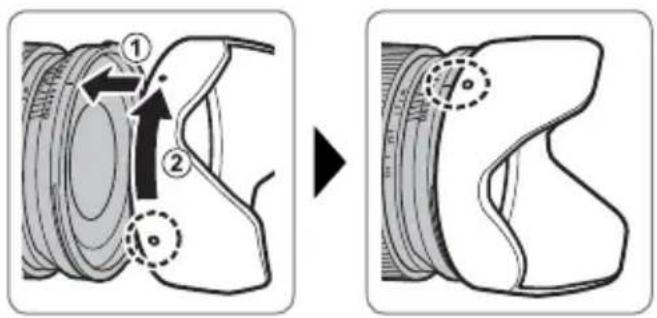

Vastavalosuojuksen kiinnittäminen

Kiinnittettyinä vastavalonsuojukset vähentävät heijastuksia ja suojaavat objektiivin etuelementtiä.

• Työnnä tarkennusrengas eteen käyttääksesi automaattitarkennusta.
• Työnnä tarkennusrengas taakse tarkentaaksesi käsin.

Säädä tarkennusta kiertämällä tarkennusrengasta ja katso säädön vaikutus kameran näytöltä. Tarkennusetäisyyden ja syväterävyyden ilmaisimia voi käyttää käsitarkennuksen apuna.

Syväterävyyden ilmaisin

Syväterävyyden ilmaisin näyttää likimää-räisen syväterävyyden (tarkennuspisteen edessä ja takana oleva etäisyys, joka nä-kyy tarkkana).

Kuvassa on XF14mmF2.8 R.
⚠ Riippumatta kameralla valitusta tarkennustilasta käsisäätöistä tarkennusta ei voi käyttää, kun tarkennusrengas on säädetty automaattitarkennukseen.

Tekniset tiedot

Tyyppi XF14mmF2.8 R XF16mmF1.4 R WR XF23mmF1.4 R
Objektiivin rakenne	10 elementtiä 7 ryhmässä (mukaan lukien 2 asfääristä ja 3 erittäin pienen hajonnan elementtiä)	13 elementtiä 11 ryhmässä (mukaan lukien 2 asfääristä ja 2 erittäin pienen hajonnan elementtiä)	11 elementtiä 8 ryhmässä (sisältää 1 asfääristä elementtiä)
Polttoväli (35 mm -formaatin vastaava)	f=14 mm (21 mm)	f=16 mm (24 mm)	f=23 mm (35 mm)
Kuvakulma 90,8° 83,2° 63,4°
Suurin aukko f/2,8 f/1,4 f/1,4
Pienin aukko f/22	f/16	f/16
Aukon ohjausLevyjen määräAskelen koko	7 (pyöristetty säädettävä aukko) 1/3 EV (19 askelta)	9 (pyöristetty säädettävä aukko) 1/3 EV (22 askelta)	7 (pyöristetty säädettävä aukko) 1/3 EV (22 askelta)
Tarkennusalue	Normal: 30 cm –∞Makro: 18 cm –∞	Normal: 15 cm –∞Makro: 15 cm –∞	Normal: 0,6 m –∞Makro: 28 cm –∞
Suurin suurennos	0,12 ×	0,21 ×	0,1 ×
Ulkomitat: Halkaisija × Pituus* (noin.)* etäisyys kameran objektiivin kiinnityslaipasta	∅65,0 × 58,4 mm	∅73,4 × 73,0 mm	∅72,0 × 63,0 mm
Paino* (noin.)* ilman suojia ja vastavalosuojaa	235 g	375 g	300 g
Suotimen koko	∅58 mm	∅67 mm	∅62 mm

① Parannukset saattavat johtaa ilmoittamattomiin muutoksiin määrityksissä ja ulkonäössä.
① Objektiivin valmistustavasta johtuen kamerassa näkyvä "Etäisyysilmaisin" saattaa joissain tapauksissa poiketa todellisesta tarkennu-setäisyydestä. Käytä "Etäisyysilmaisinta" vain ohjeellisena.

FI-8 SUOMI
