FUJINON XF 16mm F1.4 R WR - Objektiv FUJIFILM - Gratis bruksanvisning och manual

Produkttyp	Vidvinkelobjektiv med stor bländare
Märke	Fujifilm
Modell	FUJINON XF 16mm F1.4 R WR
Fäste	Fujifilm X (APS-C)
Brännvidd	16 mm (motsvarar 24 mm i fullformat)
Maximal bländare	f/1.4
Minsta bländare	f/16
Optisk konstruktion	13 linser i 11 grupper (2 asfäriska, 2 ED)
Bildvinkel	83,2°
Bildstabilisering	Nej
Autofokus	Stegmotor
Minsta fokuseringsavstånd	15 cm
Filterdiameter	67 mm
Mått (diameter × längd)	73,4 mm × 73 mm
Vikt	375 g (ungefär)
Väderbeständighet	Ja (tätningsringar, WR)
Beläggning	Nano GI (antireflex)
Bländarring	Ja, med steg
Medföljande tillbehör	Motljusskydd, främre och bakre lock
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Undvik lösningsmedel.
Säkerhet	Utsätt inte för stötar, överdriven fukt eller extrema temperaturer.
Reservdelar och reparerbarhet	Reservdelar finns via Fujifilms kundtjänst. Reparation av auktoriserad tekniker.
Allmän information	Objektiv designat för Fujifilm X-systemkameror. Kompatibelt med adapterringar.

Vanliga frågor - FUJINON XF 16mm F1.4 R WR FUJIFILM

Hur rengör jag FUJINON XF 16mm F1.4 R WR-objektivet ?

Använd en torr mikrofiberduk för linserna. För envisa fläckar, fukta duken lätt med optikrengöring. Använd aldrig starka lösningsmedel.

Kan jag använda detta objektiv med en adapter på ett kamerahus av annat märke ?

Ja, om adaptern är kompatibel med Fujifilm X-fäste. Autofokus- och dataöverföringsfunktioner kan dock vara begränsade beroende på adaptern.

Vilken filterdiameter har detta objektiv ?

Filtergängans diameter är 67 mm.

Hur aktiverar jag manuellt fokusläge (MF) ?

Dra fokuseringsringen framåt eller bakåt (beroende på huset) för att växla till manuell fokus. Vrid ringen för att ställa in skärpan.

Är objektivet väderbeständigt ?

Ja, det har beteckningen WR (Weather Resistant). Det är skyddat mot damm och vattenstänk, men inte helt vattentätt vid nedsänkning.

Vad är det minsta fokuseringsavståndet ?

Det minsta avståndet är 15 cm från sensorn (eller fokalplanet). Detta möjliggör närbilder med vidvinkel.

Hur fäster jag det medföljande motljusskyddet ?

Skruva motljusskyddet på 67 mm-gängan framtill på objektivet. För att ta bort det, vrid det moturs.

Behöver detta objektiv elektrisk ström ?

Nej, objektivet är helt mekaniskt för bländare och manuell fokus. Autofokus och bländarkontroll styrs av kamerahuset via kontakterna.

Vad gör jag om objektivet inte svarar efter en stöt ?

Stäng omedelbart av kameran, ta bort objektivet och inspektera de elektriska kontakterna. Om inga synliga skador, försök montera det igen. Om problemet kvarstår, kontakta Fujifilms kundtjänst.

Kan jag använda filter med motljusskyddet monterat ?

Ja, motljusskyddet är utformat för att acceptera 67 mm-filter som skruvas direkt på objektivet före motljusskyddet. Kontrollera att motljusskyddet inte orsakar vinjettering med tjocka filter.

BRUKSANVISNING FUJINON XF 16mm F1.4 R WR FUJIFILM

Se till att läsa dessa anvisningar före användning

Säkerhetsanmärkningar

Tack för att du har köpt denna produkt. För reparation, kontroll och interna tester, kontakta din FUJIFILM-återförsäljare.

• Försäkra dig om att du använder objektivet korrekt. Läs dessa säkerhetsanmärkningar och kamerans Användarhandbok noggrant före användning.
• Efter att ha läst dessa säkerhetsanmärkningar ska du förvara dem på ett säkert ställe.

Ang. ikonerna

Ikonerna som visas här nedan används i detta dokument för att indikera allvarligheten av personskada eller skada som kan resultera om den information som indikeras av ikonen ignoreras, och produkten på grund av detta används felaktigt.

WARNING

Denna ikon anger att dödsfall eller allvarlig personskada kan resultera om informationen ignoreras.

FÖRSIKTIG- HET

Denna ikon anger att personskada eller materiell skada kan resultera om informationen ignoreras.

Ikonerna som visas här nedan används för att indikera arten av de instruktioner som måste följas.

Triangulära ikoner visar dig att denna information kräver uppmärksamhet ("Viktigt").

Cirkulära ikoner med ett diagonalt band visar dig att den angivna handlingen är förbjuden ("Förbjudet").

Fyllda cirklar med ett utropstecken visar dig att en åtgård måste vidtagas ("Krävs").

WARNING

Använd inte i bodrum- met eller i duschen

To in te isär

Sänk inte ned i, eller utsätt produkten för vatten. Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka brand eller elektriska stötar.

Ta inte isär produkten (öppna inte höljet). Underlåtenhet att följa denna försiktighetsåtgård kan orsaka brand, elektriska stötar eller skada på grund av tekniska fel i produkten.

	WARNING
Rör ej vld interna delar	Om höljet går sönder på grund av ett fall eller annan olycka, rör inte vid de interna delarna. Underlätenhet att följa denna försiktighetsåtgärd kan leda till elektriska stötar eller skada som kan uppkomma genom att röra vid de skadade delarna. Avlägsna genast batteriet, se till att undvika skada eller elektrisk stöt, och ta med produkten till det återförsäljningsställe där du köpte den för råd.
	Placera inte produkten på instabila ytor. Produkten kan falla ner och orsaka skada.
	Titta inte på solen genom objektivet eller kamerans sö-kare. Underlätenhet att följa denna försiktighetsåtgärd kan ge bestående synnedsättning.

	FÖRSIKTIGHET
	Använd eller förvara inte produkten på platser som är utsatta för ånga eller rök, eller som är väldigt fuktiga eller extremt dammiga. Underlåtenhet att följa denna försik-tighetsåtgård kan orsaka brand eller elektriska stötar.
	Lämna inte produkten i direkt solljus eller på platser med höga temperaturer, såsom i en stängd bil en solig dag.Följs inte denna försiktighetsåtgård kan det leda till brand.

	FÖRSIKTIGHET
	Förvara utom räckhåll för små barn. Denna produkt kan orsaka personskada i händerna på ett barn.
	Ta inte i produkten med våta händer. Underlåtenhet att följa denna försiktighetsåtgård kan orsaka elektriska stötar.
	Håll solen utanför bilden när du fotograferar motiv i motljus. Solljus som fokuseras i kameran när solen är i eller nära bilden kan orsaka brand eller brännskador.
	Sätt tillbaka objektivlocken och förvara produkten utom räckhåll för direkt solljus när du inte använder den. Sol- ljus som fokuseras genom objektivet kan orsaka brand eller brännskador.
	Bär inte kameran eller objektivet medan de är monterade på ett stativ. Produkten kan falla ner eller stöta till andra föremål, vilket kan leda till skada.

Kassering av elektrisk och elektronisk utrustning i privata hushåll

Inom Europeiska unionen, Norge, Island och Liechtenstein: Denna symbol på produkten, eller i handboken och i garantin, och/eller på dess förpackning anger att denna produkt inte får hanteras som hushållsavfall. Istället bör den lämnas in på en utsedd uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förhindra möjliga negativa konsekvenser för miljön och människors hälsa, som annars kan bli följden av olämplig avfallshantering av denna produkt.

Återvinning av batterier bidrar till att bevara naturresurser. För mer detaljerad information om återvinning av denna produkt, kontakta kommunen, din sophämtningstjänst eller butiken där du köpte produkten.

I länder utanför den Europeiska unionen, Norge, Island och Lichtenstein: Om du vill göra dig av med denna produkt, inklusive batterier och ackumulatorer, kontakta de lokala myndigheterna och be om råd för korrekt kassering.

SVENSKA

Innan du använder denna produkt

Vissa objektivfunktioner är inte tillgängliga i äldre versioner av kamerans fi rmware. Var noga med att uppdatera kamerans fi rmware till den senaste versionen. Instruktioner för hur man hittar kamerans programversion samt hur man uppdaterar programvaran fi nns på följan-de hemsida:

Om du inte har tillgång till en dator, kan du hjälp hos den lokala återförsäljare som listas i FUJIFILM Worldwide Network-materialet, vilket medföljer kameran.

Produktvård

• Lyft inte upp kameran och håll inte i den endast med hjälp av motljusskyddet när det används.

• Håll objektivets signalkontakter rena.

• Använd en blåspensel för att avlägsna damm och ludd från glasytorna på objektivet eller filtret. För att ta bort fläckar och fingeravtryck, använd en liten mängd objektivrengöringsmedel på en mjuk, ren bomullsduk eller objektivrengöringspapper och rengör från mitten och utåt med en cirkelrörelse, försiktigt för att inte lämna fl äckar eller vidröra glaset med fi ngrarna.

• Använd aldrig organiska lösningsmedel såsom thinner eller bensen för att rengöra obå jektivet.
• Sätt på de främre och bakre locken när objektivet inte används.
• Förvara objektivet och fi ltret på en sval och torr plats för att förhindra mögel och rost. Förvara det inte i direkt solljus eller tillsammans med nafta eller malkulor.
• Håll objektivet torrt. Rost kan orsaka ohjälpliga skador. Torka av regn och vattendroppar.
• Om du lämnar objektivet på extremt varma platser kan det orsaka skada eller skevhet.

Objektivets delar

① Objektivfästet innefattar en gummiring för att försäkra att objektivet hålls damm- och stänksäker. Ringen kan bytas ut mot avgift hos ett FUJIFILM service-center (endast XF16mmF1.4 R WR).

Medföljande tillbehör

• Främre objektivlock

• Bakre objektivlock

• Motljusskydd

• Tygemballage

Montera ett objektiv

Se kamerahandboken för information om hur du monterar och tar bort objektiv. Observera att denna produkt inte är kompatibel med fi Imkameror med X-fäste.

Ta bort locken

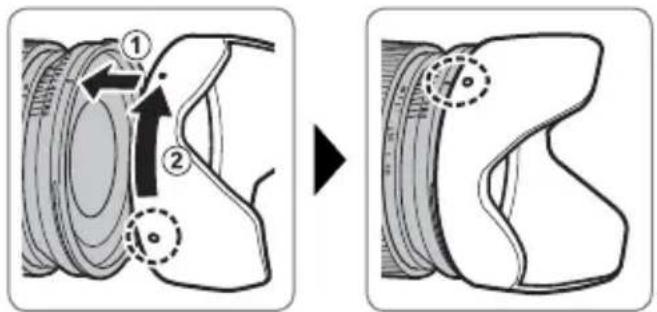

Montera motljusskyddet

Motljusskydd minskar refl exer och skyddar det främre objektivelementet.

- Skjut fram fokusringen för autofokus.

- Skjut bak fokusringen för manuell fokus.

För att justera fokus, vrid på fokusringen medan du granskar eff ekterna på kameradisplayen. Indikatorerna för fokusavständ och skärpedjup kan användas för manuell fokusering.

Indikatorn för skärpedjup

Indikatorn för skärpedjup visar det ungefärliga skärpedjupet (avständet framför och bakom fokuspunkten som är i fokus).

Bilden visar XF14mmF2.8 R.

① Oavsett vilket fokusläge som valts med kameran kan manuell fokusering inte användas när fokusringen är inställd på autofokus.

Specifi kationer

Type XF14mmF2.8 R XF16mmF1.4 R WR XF23mmF1.4 R
Objektivkonstruktion 10 element i 7 grupper	(inkluderar 2 asfäriska element och 3 element med extra låg spridning)	13 element i 11 grupper (inkluderar 2 asfäriska element och 2 element med extra låg spridning)	11 element i 8 grupper (inkluderar 1 asfäriska element)
Brännvidd (motsvarande 35 mm-format)	f=14 mm (21 mm)	f=16 mm (24 mm)	f=23 mm (35 mm)
Bildvinkel 90,8° 83,2° 63,4°
Största bländare f/2,8 f/1,4	f/1,4
Minsta bländare f/22	f/16	f/16
BländarstyrningAntal bladStoppstorlek	7 (rundad diafragmaöppning) 1/3 EV (19 stopp)	9 (rundad diafragmaöppning) 1/3 EV (22 stopp)	7 (rundad diafragmaöppning) 1/3 EV (22 stopp)
Fokusområde	Normal: 30 cm – ∞Makro: 18 cm – ∞	Normal: 15 cm – ∞Makro: 15 cm – ∞	Normal: 0,6 m – ∞Makro: 28 cm – ∞
Max. förstoring	0,12 ×	0,21 ×	0,1 ×
Externa mått:Diameter × Längd* (ungefär)*avståndet från kamerans objektivmonteringsfläns	∅65,0 × 58,4 mm	∅73,4 × 73,0 mm	∅72,0 × 63,0 mm
Vikt* (ungefär)* exklusive lock och motljusskydd	235 g	375 g	300 g
Filterstorlek	∅58 mm	∅67 mm	∅62 mm

① Förbättringar kan leda till oannonserade ändringar i specifikationer och utseende.
① Beroende på hur detta objektiv är konstruerat, kan avständsindikatorn som visas på kameran i vissa fall skilja sig från det faktiska fokusavståndet. Använd avständsindikatorn endast som en riktlinje.

SV-8 SVENSKA
