FUJINON XF100 - Objektiivi FUJIFILM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kiinteäpolttovälinen makro-objektiivi
Merkki	Fujifilm
Malli	FUJINON XF100
Kiinnitys	Fujifilm X (APS-C)
Polttoväli	100 mm
Suurin aukko	f/2.8
Pienin aukko	f/22
Optinen rakenne	10 linssielementtiä 9 ryhmässä
Kuvakulma	24,5° (diagonaalinen)
Pienin tarkennusetäisyys	0,28 m
Suurin toistossuhde	1:1 (luonnollinen koko)
Suodinkierre	67 mm
Mitat (Halkaisija x Pituus)	ø75 x 120 mm
Paino	600 g (noin)
Virtalähde	Ei sovellettavissa (mekaaninen objektiivi)
Päätoiminnot	Manuaalinen tarkennus, lovettu aukkorengas, tarkennusetäisyyden rajoitin
Kuvanvakain	Ei sisäänrakennettu (riippuu kamerarungosta)
Huolto ja puhdistus	Käytä puhaltimella pölyä ja mikrokuituliinaa tahroihin
Turvallisuus	Vältä kosteutta, veden roiskeita ja voimakkaita iskuja
Varaosat ja korjattavuus	Etu- ja takakannet, lisävarusteena myytävä auringonsuoja (erikseen); korjaus valtuutetussa huoltoliikkeessä
Yleiset tiedot	Valmistettu Japanissa; yhteensopiva kaikkien Fujifilm X-kiinnityksen runkojen kanssa

Usein kysytyt kysymykset - FUJINON XF100 FUJIFILM

Mikä on FUJINON XF100:n pienin tarkennusetäisyys?

Pienin tarkennusetäisyys on 0,28 m, mahdollistaen toistossuhteen 1:1 (todellinen koko).

Onko tämä objektiivi yhteensopiva Fujifilm X-T5 -runkojen kanssa?

Kyllä, FUJINON XF100 käyttää Fujifilm X -kiinnitystä, ja se on yhteensopiva kaikkien X-sarjan runkojen kanssa, mukaan lukien X-T5.

Kuinka puhdistaa FUJINON XF100:n linssit?

Käytä ensin puhallinta poistaaksesi pöly, sitten puhdasta mikrokuituliinaa tahroille. Vältä voimakkaita liuottimia.

Onko FUJINON XF100:ssa sisäänrakennettu kuvanvakain?

Ei, tässä objektiivissa ei ole optista vakautusta. Vakautus riippuu käytetystä rungosta (esim. malleissa, joissa on sisäänrakennettu vakautus).

Mikä suodinkierre on tarpeen tälle objektiiville?

Suodinkierre on 67 mm. Voit käyttää tämän kokoisia UV-, polarisaatio- tai ND-suodattimia.

Voinko käyttää FUJINON XF100:aa muotokuvaukseen?

Kyllä, sen polttoväli 100 mm (vastaava 150 mm täyskuvassa) on ihanteellinen muotokuviin kompression ja f/2,8-aukon ansiosta, joka luo epäterävän taustan.

Kuinka säätää tarkennusetäisyyden rajoitinta FUJINON XF100:ssa?

Objektiivissa on etäisyysrajoituksen valitsin, jossa on kaksi asentoa: FULL (äärettömästä lähietäisyydelle) ja LIMIT (äärettömästä noin 0,5 m:iin) nopeuttamaan automaattitarkennusta.

Toimitetaanko auringonsuoja objektiivin mukana?

Auringonsuojaa ei yleensä toimiteta pakkauksessa. Se myydään erikseen tuotenumerolla LH-XF100.

Mitä lisävarusteita suositellaan makrokuvaukseen tällä objektiivilla?

Vakaata kolmijalkaa, etälaukaisinta, rengassalamaa tai diffuusoria sekä makrotarkennuskiskoa suositellaan parhaiden tulosten saavuttamiseksi.

Kuinka huoltaa kiinnityksen elektronisia koskettimia?

Puhdista varovasti kultaiset koskettimet kuivalla, nukkaamattomalla liinalla. Vältä kosketusta nesteiden kanssa, jotta piirit eivät vahingoitu.

KÄYTTÖOHJE FUJINON XF100 FUJIFILM

Lue nämä ohjeet ennen laitteen käyttöä

Turvallisuustietoja

Kiitos päätöksestäsi hankkia tämä tuote. Korjaukseen, tarkastukseen ja sisäiseen testaukseen liittyvissä asioissa voit ottaa yhteyttä FUJIFILM-jälleenmyyjääsi.

• Varmista, että käytät objektiivia oikein. Lue nämä turvallisuusohjeet ja kameran Omistajan opas huolellisesti ennen käyttöä.
• Säilytä turvallisuusohjeita tämän jälkeen turvallisessa paikassa.

Tietoja kuvakkeista

Seuraavat tässä asiakirjassa käytetyt kuvakkeet osoittavat henkilövahinkojen ja aineellisten vahinkojen vakavuuden, jos kuvakkeen osoittamia tietoja ei oteta huomioon ja laitetta käytetään virheellisesti.

	Tämä kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa kuolemaan tai vakaviin henkilövahinkoihin.
	Tama kuvake osoittaa, että tietojen huomiotta jättäminen voi johtaa henkilövahinkoihin tai ai- neellisiin vahinkoihin.

Alla olevat kuvakkeet osoittavat huomioitavien tietojen luonteen.

	Kolmiomaiset kuvakkeet osoittavat, että tiedot vaativat huomiota ("Tärkeä").
	Poikittaisella viivalla ylivedetyt pyöreät kuvakkeet osoitta-vat, että kyseinen toiminto on kielletty ("Kielletty").
	Huutomerkillä varustetut täytetyt ympyrät osoittavat, että kyseinen toiminto on suoritettava ("Pakollinen").

VAROITUS
nia kayakylpyhuoneessa talsulhkassa	Älä upota veteen tai altista vedelle. Tämän huomiottajättäminen voi aiheuttaa tulipalon tai sähköiskun.
Älä pura osiin	Älä pura (älä avaa kuorta). Tämän varotoimen noudattamatta jättämisen seurauksena saattaa olla tuotteen toimintahäiriön aiheuttama sähköisku tai loukkaantuminen.Jos kameran kuori rikkoutuu putoamisen tai muun vahin-gon seurauksena,älä kosketa esiin tulleisiin osiin.Tämänvarotoimen noudattamatta jättämisen seuraukse saattaa olla vaurioituneiden osien koskettamisen aiheuttama sähköisku tai loukkaantuminen,Poista ka-meran akku välittömästi, mutta varo loukkaantumista ja sähköiskua. Vie tuote sen ostopaikkaan, josta saat jatko-ohjeita.
	Älä aseta epävakaille alustoille.Tuote saattaa tippua aiheuttaen vahinkoa.
	Älä katsele aurinkoa objektiivin tai kameran etsimien läpi.Tämän varotoimen noudattamatta jättäminen saattaa johtaa pysyvään näön heikkenemiseen.

	HUOMIO
	Alä käytä tai säilytä paikoissa, jotka ovat alttiita höyrylle tai savulle tai ovat erittäin kosteita tai pölyisiä. Tämän varotoimen huomiotta jättäminen voi aiheuttaa tulipalon tai sähköiskun.
	Alä jätä suoraan auringonvaloon tai paikkoihin, jotka ovat alttiina erittäin korkeille lämpötiloille, kuten sul-jettuun ajoneuvoon aurinkoisena päivänä. Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa tulipalon.

HUOMIO
	Pidä poissa pienten lasten ulottuvilta. Lapsen käsissä laite voi aiheuttaa henkilövahinkoja.
	Älä käsittele märin käsin. Tämän varotoimen noudatta-matta jättäminen voi aiheuttaa sähköiskun.
	Pidä aurinko poissa rajauksesta, kun kuvaat taustava-laistuja kohteita. Auringonvalon tarkentuminen kame-raan, kun aurinko on rajauksessa tai lähellä sitä, saattaa aiheuttaa tulipalon tai palovammoja.
	Kun tuotetta ei käytetä, aseta objektiivin suojukset pai-koilleen ja säilytä suoran auringonvalon ulottumatto-missa. Objektiivin kohdistama auringonvalo saattaa aiheuttaa tulipalon tai palovammoja.
	Alä kanna kameraa tai objektiivia, kun ne ovat kiinnitet-tyinä kolmijalkaan. Tuote voi pudota tai osua muualle aiheuttaen vahinkoa.
	Älä käännä kameraa nopeasti, kun pidät kiinni kahvasta. Kätesi voi osua jalustaan tai jalustarenkaan jalkaan ja loukkaantua.
	Ennen kuin käsittelet kameraa, kiristä tai löysää jalusta-renkaan lukitusruuvi kokonaan sen mukaan, aiotko käyt-tää kameraa kiinteässä asennossa vai käännettävänä. Jos ruuvi on kiristetty vain osittain, kamera saattaa liikkua odottamatta ja aiheuttaa loukkaantumisen.

Sähköisten ja elektronisten laitteiden hävittäminen kotitalouksissa

Euroopan unioni, Norja, Islanti ja Liechtenstein: Tämä symboli tuolteessa tai käyttöohjeessa ja takuussa ja/tai tuotteen pakkauksessa tarkoittaa, että tuotetta ei voi pitää kotitalousjätteenä. Sen sijaan tuote tulee toimittaa soveltuvaan sähköisten ja elektronisten laitteiden keräyspisteeseen.

Varmistamalla tämän tuotteen asianmukaisen hävittämisen autat estärnään mandollisia halittavaikutuksia ympäristölle ja ihmisten terveydelle, joita saattaisi olla seurauksena tuotteen epääasianmukaisesta hävittämisestä.

Raaka-aineiden kierrättäminen auttaa säästämään luonnonvaroja. Lisätietoa tuotteen kierrättämisestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Maat Euroopan unionin, Norjan, Islannin ja Liechtensteinin ulkopuolella: Halutessasi hävittää tuotteen, mukaan lukien paristot ja akut, ota yhteyttä paikalliseen viranomaiseen kysyäksesi asianmukaisesta hävittämisestä.

SUOMI

FI-3

Ennen tuotteen käyttöä

Kaikki objektiivin toiminnot eivät ole käytettävissä kameran laiteohjelmiston vanhemmilla versioilla. Päivitä kameran laiteohjelmisto uusimpaan versioon. Ohjeet kameran laiteohjelmiston version tarkistamiseen ja päivittämiseen löytyvät seuraavalta verkkosivulta:

Jos sinulla ei ole mahdollisuutta käyttää tietokonetta, apua saa paikalliselta maahantuojalta, jonka tiedot löydät kameran mukana toimitetusta "FUJIFILMIN maailmanlaajuinen verkosto" -materiaalista.

Tuotteen huoltaminen

• Kun käytössä on vastavalosuoja, älä nosta tai kannat- tele kameraa pelkästään vastavalosuojasta.
• Pidä objektiivin signaalikontaktit puhtaina.
• Poista objektiivin tai suotimen lasipinnoilla oleva tä pöly ja lika puhaltimella. Poista tahrat ja sormenjäljet kostuttamalla pehmeä, puhdas puuvillaliina tai linssinpuhdistusliina pieneen määrään linssinpuh-

distusainetta ja pyyhkimällä keskustasta ulospäin kiertävin liikkein varoen jättämästä tahroja tai kos-kemasta lasia sormilla.

• Älä koskaan käytä organisia liuottimia kuten maalin ohenninta tai bentseeniä objektiivin puhdistamiseen.
• Liitä objektiivin etu- ja takasuojukset, kun objektiivi ei ole käytössä.
• Säilytä objektiivia ja suodinta viileässä, kuivassa paikassa estääksesi homeen ja ruosteen muodo tumisen. Älä varastoi suoraan auringonvaloon tai nafta- tai kamferikoipallojen kanssa.
• Pidä objektiivi kuivana. Ruostuminen voi aiheuttaa pysyviä vaurioita. Pyyhi sade ja vesipisarat pois.
• Objektiivin jättäminen erittäin kuumaan paikkaan saattaa aiheuttaa vaurioita tai vääntymistä.
• Huomaa, että kameran ja jalustan asennosta riippu-en kameran kahvaa pitelevä käsi voi osua jalustaan tai jalustarenkaan jalkaan, kun kameraa käänne-tään.

Objektiivin osat

XF100-400 mm F4.5-5.6 R LM OIS WR

① Vastavalosuojus
② Suojuksen vapautussalpa
③ Tarkennusrengas
④ Zoomausrengas
⑤ Himmenninrengas
⑥ Jalustarenkaan lukitusruuvi
⑦ Kiinnitysmerkit (polttoväl)
⑧ Zoomin lukituskytkin
⑨ Objektiivin signaalin liitännät
⑩ Suodattimen
sisäänmenoaukko
⑪ Jalustarenkaan jalka
⑫ Jalustarenkaan kiinnitysruuvi
⑬ Tarkennusalueen valitsin
⑭ Aukon lukituskytkin
⑮ O.I.S. -kytkini
⑯ Objektiivin kierron paikkamerkki
⑰ Objektiivin etusuojus
⑱ Objektiivin takasuojus

Objektiivin asennusrenkaassa on kumirengas, joka varmistaa että objektiivi pysyy pölyn- ja roiskeenkestävänä. Rengas voidaan vaihtaa maksua vastaan missä tahansa FUJIFILM-palvelukeskuksessa.

Toimitetut lisävarusteet

• Objektiivin etusuojus
• Objektiivin takasuojus
  • Vastavalosuojus
• Kangaskääre
  • Jalustarenkaan jalka

Objektiivin kiinnittäminen

Katso kameran käyttöohjeesta tietoa objektiivien kiinnittämisestä ja irrottamisesta. Huomaa, että tämä tuote ei ole yhteensopiva X-kiinnityksellä varustettujen fi Imikameroiden kanssa.

Suojusten poistaminen

Irrota suojukset kuvan osoittamalla tavalla.

Vastavalosuojuksen kiinnittäminen

Kiinnittettyinä vastavalonsuojukset vähentävät heijastuksia ja suojaavat objektiivin etuelementtiä.

Suojuksen poistaminen

Voit poistaa suojuk- sen pitämällä sen vapautussalpaa painettuna samalla kun pyörität suo- justa vastapäivään.

Tarkennusalueen valitsin

Valitse automaattitarkennuksen tarkennusalue. Valitse FULL tarkentaaksesi kohteisiin millä tahansa etäisyydellä tai 5 m – ∞, kun haluat tarkentaa nopeammin ottaessasi kuvia vähintään 5 m:n päässä olevista kohteista.

Polarisaatiosuodin

Päästäksesi käsiksi polarisoivaan suodat- timeen avaa suodattimen sisäänmenoau- kon kansi.

Suodatinta voi kiertää työntämällä sormen sisäänmenoaukon läpi.

Jalustarenkaan jalka

Kiinnitä jalustarenkaan jalka kohdistamalla jalassa oleva kiinnitysmerkki objektiivin kierron paikkamerkin kanssa ja kiristämällä jalustarenkaan kiinnitysruuvi.

Löysää jalustarenkaan lukitusruuvi kään-tääksesi kameran maisemasuunnasta muotokuvasuuntaan tai takaisin irrottamatta jalustaa.

① Kiristä ruuvi kunnolla estääksesi kameraa kääntymästä odottamatta.

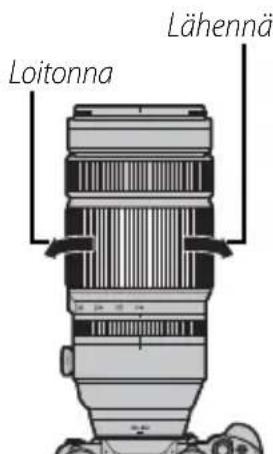

Kierrä zoomausrengasta vasemmalle loiton-taaksesi; kohde pienenee ja kuvassa näkyvä alue suurenee. Kierrä zoomausrengasta oike-alle lähentääksesi; kohde suurenee ja vie suu-remman tilan kuvasta.

① Jos käytät zoomausrengasta objektiivin ollessa märkä, vesi pääsee helpommin objektiivin sisään. Pyyhi mahdollinen vesi pois objektiivista ennen kuin käytät zoomausrengasta.

Optinen kuvanvakautus (Optical Image Stabilization, OIS)

Jos haluat käyttää optista kuvanvakautusta, liu'uta O.I.S-kytkin kohtaan ON.

Aukko

Jos haluat käyttää automaattista aukon ohjausta, liu'uta aukon tilakytkin kohtaan A.

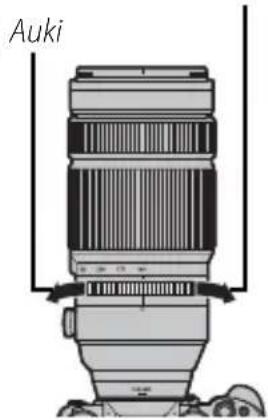

Jos haluat säätää aukkoa käsin, liu'uta kytkin kohtaan ja kierrä aukon säätörengasta. Kierrä rengasta vasemmalle, jos haluat suuremman aukon (pienempi aukkoarvo) ja oikealle, jos haluat pienemmän aukon (suurempi aukkoarvo).

Kiinni

Tekniset tiedot

Tyyppi	XF100-400 mm F4.5-5.6 R LM OIS WR
Objektiivin rakenne	21 elementtiä 14 ryhmäsä (sisältää 6 erittäin pienen hajonnan (ED) elementtiä ja 1 super-ED-elementin)
Polt toväli (35 mm -formaatin vastaava)	f=100-400 mm (152-609 mm)
Kuvakulma 16,2°-4,1°
Suurin aukko f/4,5-5,6
Pienin aukko f/22
Aukon ohjausLevyjen määrä 9 (pyöristetty säädettävä aukko)Askelen koko 1⁄3 EV (15 askelta)
Tarkennusalue Täysi: 1,75 m-∞	Rajoitettu: 5 m-∞
Suurin suurennos T: 0,19 ×
Ulkomitat:Halkaisija× Pituus* (noin.)* Etäisyys kameran objektiivin kiinnityslaipasta	W:ø94,8×210,5 mmT:ø94,8×270 mm
Paino* (noin.)* Pois lukien suojukset, vastavalosuojat ja jalustarenkaan jalka	1375 g
Suotimen koko	ø77 mm

① Parannukset saattavat johtaa ilmoittamattomiin muutoksiin määrityksissä ja ulkonäössä.
① Objektiivin valmistustavasta johtuen kamerassa näkyvä "Etäisyysilmaisin" saattaa joissain tapauksissa poiketa todellisesta tarkennusetäisyy- destä. Käytä "Etäisyysilmaisinta" vain ohjeellisena.
Tässä objektiivissa käytetään lineaarimoottoreita, joiden ansiosta automaattitarkennus on nopea ja tarkka ja kuvanlaatu paras mahdollinen. Kun kamera kytketään pois päältä, objektiivi irrotetaan kameran rungosta tai toistotoiminto kytketään päälle, lineaarimoottorin magneettien vapautuminen saattaa aiheuttaa ääntä ja hieman tärinää. Tämä on normaalia eikä vaikuta kuvanlaatuun tai objektiivin toimintaan.
