Type de produit	Objectif macro à focale fixe
Marque	Fujifilm
Modèle	FUJINON XF100
Monture	Fujifilm X (APS-C)
Longueur focale	100 mm
Ouverture maximale	f/2.8
Ouverture minimale	f/22
Construction optique	10 éléments en 9 groupes
Angle de champ	24,5° (diagonale)
Distance minimale de mise au point	0,28 m
Rapport de reproduction maximal	1:1 (grandeur nature)
Diamètre de filtre	67 mm
Dimensions (Diamètre x Longueur)	ø75 x 120 mm
Poids	600 g (environ)
Alimentation	Non applicable (objectif mécanique)
Fonctions principales	Mise au point manuelle, bague d'ouverture crantée, limiteur de distance de mise au point
Stabilisation d'image	Non intégrée (dépend du boîtier)
Entretien et nettoyage	Utiliser un souffleur pour la poussière et un chiffon microfibre pour les traces
Sécurité	Éviter l'humidité, les projections d'eau et les chocs violents
Pièces détachées et réparabilité	Bouchons avant et arrière, pare-soleil optionnel (vendu séparément); réparation par centre agréé
Informations générales	Fabriqué au Japon; compatible avec tous les boîtiers Fujifilm X-mount

FOIRE AUX QUESTIONS - FUJINON XF100 FUJIFILM

Quelle est la distance minimale de mise au point du FUJINON XF100 ?

La distance minimale de mise au point est de 0,28 m, permettant un rapport de reproduction de 1:1 (taille réelle).

Ce objectif est-il compatible avec les boîtiers Fujifilm X-T5 ?

Oui, le FUJINON XF100 utilise la monture Fujifilm X, il est compatible avec tous les boîtiers de la série X, y compris le X-T5.

Comment nettoyer les lentilles du FUJINON XF100 ?

Utilisez d'abord un souffleur pour enlever la poussière, puis un chiffon microfibre propre pour les traces. Évitez les solvants agressifs.

Le FUJINON XF100 possède-t-il une stabilisation d'image intégrée ?

Non, cet objectif ne dispose pas de stabilisation optique. La stabilisation dépend du boîtier utilisé (par exemple, les modèles avec stabilisation intégrée).

Quel diamètre de filtre est nécessaire pour cet objectif ?

Le diamètre de filtre est de 67 mm. Vous pouvez utiliser des filtres UV, polarisants ou ND de cette taille.

Puis-je utiliser le FUJINON XF100 pour la photographie de portrait ?

Oui, sa focale de 100 mm (équivalent 150 mm en plein format) est idéale pour les portraits grâce à sa compression et son ouverture f/2,8 pour un arrière-plan flou.

Comment régler la limite de mise au point sur le FUJINON XF100 ?

L'objectif dispose d'un sélecteur de limiteur de distance avec deux positions : FULL (de l'infini à la distance minimale) et LIMIT (de l'infini à environ 0,5 m) pour accélérer l'autofocus.

Le pare-soleil est-il fourni avec l'objectif ?

Le pare-soleil n'est généralement pas inclus dans le coffret. Il est vendu séparément sous la référence LH-XF100.

Quels accessoires sont recommandés pour la macrophotographie avec cet objectif ?

Un trépied stable, un déclencheur à distance, un flash annulaire ou un diffuseur, et un rail de mise au point macro sont recommandés pour des résultats optimaux.

Comment entretenir les contacts électroniques de la monture ?

Nettoyez délicatement les contacts dorés avec un chiffon non pelucheux sec. Évitez tout contact avec des liquides pour ne pas endommager les circuits.

MODE D'EMPLOI FUJINON XF100 FUJIFILM

Lisez attentivement ces remarques avant toute utilisation

Consignes de sécurité

Nous vous remercions d'avoir acheté ce duit. Pour le faire réparer, inspecter ou tester, contactez votre représentant FUJIFILM.

• Veillez à utiliser correctement votre objectif. Pour cela, lisez attentivement les consignes de sécurité suivantes ainsi que le Manuel du propriétaire avant de commencer à vous en servir.
• Après avoir lu ces consignes de sécurité, rangez-les dans un endroit sûr.

À propos des icônes

Les icônes illustrées ci-dessous sont utilisées dans ce document pour indiqué de gravité des blessures ou dommages qui peuvent se produire si vous n'observez pas les informations indiquées par l'icône et donc utilisez ce produit de manière incorrecte.

AVERTISSEMENT

Cette icône indique que le fait de ne pas observer les informations mentionnées peut entraîner la mort ou des blessures graves.

ATTENTION

Cette icône indique que le fait de ne pas observer les informations mentionnées peut provoquer des blessures ou endommager le matériel.

Les icônes illustrées ci-dessous sont utilisées pour indiquer la nature des instructions que vous devez observer.

Les icônes triangulaires vous indiquent que ces informations nécessitent votre attention (« Important »)

Les icônes circulaires barrées en diagonale vous informent que l'action indiquée est interdite (« Interdit »)

Les cercles pleins qui contiennent dre goût d'exclamation vous infor-ment que l'action doit être réalisée (« Requis »).

AVERTISSEMENT AVERTISSEMENT

Ne l'utilisez pas dans une salle de bain ou une douche

Ne l'immergez pas et ne l'sez à l'eau. Le non-respect de cette précaution peut provoquer un incendie ou une décharge électrique.

AVERTISSEMENT AVERTISSEMENT

Ne le démontez pas

Ne le démontez pas (n'ouvrez pas son boîtier). Le non-respect de cette consigne peut provoquer un incendie, une décharge électrique ou des blessures par le mauvais fonctionnement du produit.

Ne touchez pas aux pièces intérieures

Dans le cas où le boîtier s'ouvri- rait suite à une chute ou à un autre accident, ne touchez pas aux pièces mises à nu. Vous risquez sinon de recevoir une décharge électrique ou de vous blesser par la manipula- lation des pièces endomma- gées. Retirez immédiatement la batterie, en évitant de vous blesser ou de recevoir une décharge électrique, puis confi ez le produit au rever deur d'origine pour le faire vérifi er.

FRANÇAIS

	AVERTISSEMENT	AVERTISSEMENT	ATTENTION	ATTENTION	ATTENTION
	Ne le placez pas sur des surfacesinstables. Il risque de tomberet de blesser quelqu'un.	ou le vis euf	Conservez-le hors dedes enfants en bas âge. Il peutprovoquer des blessures s'ilest laissé dans les mains d'unenfant.	la portée	Ne transportez pas l'appareilphoto ou l'objectif lorsqu'ils sontfi xés sur un trépied. Ils peuventtomber ou taper d'autres objets et blesser quelqu'un.
	Ne regardez pas le soleil àtravers l'objectifde l'appareil photo. Le non-respect de cette précautionpourrait entraîner une defi-cience visuelle permanente.		Ne le manipulez pas avec desmains mouillées. Vous risquezsinon de recevoirelectrique.	un ch o tenant la poignée. Votre mainpourrait heurter le trépied oule pied à collier de trépied etoccasionner des blessures.
	ATTENTION ATTENTION	rangez	Lorsque vous photographiez unsujet à contre-jour, gardez lesoleil à l'extérieur du cadre. Lesrayons du soleil focalisés dansl'appareil photo lorsque le so-leil est à l'intérieur ou près ducadre peuvent provoquer desfeux ou des brûlures.	!	Avant d'utiliser l'appareil photo,bien serrer ou desserrer la vis deverrouillage du collier de trépiedselon le mode d'utilisation del'appareil, avec une orientationfi xe ou une rotation. Si la visn'est que partiellement serrée,l'appareil photo pourrait sedéplacer de façon inattendueet provoquer des blessures.
	Ne l'utilisez pas et ne lapas dans des lieux exposés à lavapeur, à la fumée ou qui sonttrès humides ou poussiéreux. Lenon-respect de cette consignepeut provoquer un incendie ouune décharge électrique
	Ne le laissez pas en plein soleillou dans des endroits exposés àdes températures très élevées,comme dans un véhicule fermépar grand soleil. Le non-res-pect de cette consigne peutprovoquer un incendie		Remettez les bouchons en placeet rangez-le à l'abri du soleillorsque vous ne l'utilisez pas.Les rayons du soleil focaliséspar l'objectif peuvent provo-quer des feux ou des brûlures.

À l'attention des clients résidant aux États-Unis

Testé pour être en conformité avec les normes de la FCC POUR UNE UTILISATION RÉSIDENTIELLE OU DE BUREAU

Réglementation de la FCC : Cet appareil est conforme à la Partie 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférence dangereuse et (2) cet appareil doit accepter toute interférence reçue, y compris celle susceptible de provoquer un fonctionnement indésirable.

ATTENTION : Cet appareil a été testé et déclaré conforme aux normes d'un appareil numérique de Classe B, stipulées dans la Partie 15 de la réglementation de la FCC. Ces normes sont destinées à assurer une protection suffi sante contre les interférences dangereuses dans le cadre d'une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et peut, s'il n'est pas installé et utilisé conformément aux instructions, être à l'origine d'interférences dans les communications radio. Néanmoins, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines installations particulières. Si cet appareil est effectivement à l'origine d'interférences nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l'appareil, il est conseillé à l'utilisateur de remédier à cette situation en recourant à une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil dans une prise appartenant à un circuit diffèrent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télé qualifié pour obtenir de l'aide.
• Tout changement ou modification apporté à l'appareil

non approuvé expressément dans ce manuel pourrait annuler le droit d'utiliser cet appareil.

Remarques relatives à l'octroi d'autorisation : Pour être conforme à la Partie 15 de la réglementation de la FCC, ce produit doit être utilisé avec un câble A/V, un câble USB et un cordon d'alimentation CC avec tores de ferrite, tels que préconisés par Fujifi Im.

À l'attenti

CAN ICES-3 (B)/NMB-3(B)

ATTENTION : Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

• Veuillez lire ces instructions.
• Veuillez conserver ces instructions.
• Veuillez tenir compte de tous les avertissements.
• Veuillez suivre toutes les instructions.
- N'utilisez pas cet appareil à proximité d'eau (sauf si les produits sont étanches).
- Nettoyez-le uniquement avec un chiff on sec.
- Ne bloquez aucun des orifi ces d'aération. Installez cet appareil conformément aux instructions du fabricant.
- Ne l'installez pas à proximité de sources de chaleur telles que des radiateurs, des bouches de chaleur, des cuisinières ou d'autres appareils (y compris des amplifi cateurs) qui génèrent de la chaleur.
- Évitez de marcher où de pincer le cordon d'alimentation, en particulier au niveau des fi ches, des prises de courant et à l'endroit où ces éléments sortent de l'appareil.
- Utilisez uniquement les systèmes de fixation/accessoires préconisés par le fabricant.
- Débranchez cet appareil pendant les orages ou si vous ne l'utilisez pas pendant une période prolongée.
- Confi ez toutes les opérations d'entretien à du person-

nel qualifié. L'entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fi che est endommagé, si du liquide a été renversé sur l'appareil ou que des objets lui sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou si vous l'avez fait tomber.

Éliminations du matériel électrique et électronique chez les particuliers chez les particuliers

Applicable à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Ce symbole sur le produit, ou dans le manuel et sur la garantie, et/ou sur son emballage, indique que l'appareil ne doit pas être traité comme un déchet ménager. Il doit être acheminé vers un point de collecte qui recycle le matériel électrique et électronique.

En vous assurant de la bonne élimination de ce produit, vous contribuerez à éviter des conséquences préjudiciables pour l'environnement et la santé de l'homme, qui peuvent être provoquées par l'élimination inappropriée de ce produit.

Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour obtenir plus d'informations sur le recyclage de ce produit, veuillez prendre contact avec votre mairie, la déchetterie la plus proche de votre domicile ou le magasin où vous l'avez acheté.

Applicable aux pays n'appartenant pas à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Si vous souhaitez jeter ce produit, y compris les piles ou les accumulateurs, veuillez prendre contact avec les autorités locales pour vous informer sur les moyens de retraitement existants.

Avant d'utiliser ce produit

Certaines fonctionnalités de l'objectif ne so ponibles avec les versions moins récentes du fi de l'appareil photo. Veillez à mettre à jour le fi rmware de l'appareil photo. Vous trouverez des instructions sur l'affi chage de la version du fi rmware de l'appareil photo et sa mise à jour sur le site Internet suivant :

Si vous n'avez pas accès à un ordinateur, demandez de l'aide auprès du distributeur local indiqué dans le document « FUJIFILM Worldwide Network » fourni avec votre appareil photo.

Entretien

• Si l'objectif est équipé d'un pare-soleil, ne prenez pas, ni ne tenez l'appareil photo uniquement par ce pare-soleil.
• Veillez à ce que les contacts du signal de l'objectif restent propres.
• Utilisez une souffl ette pour retirer la poussière et les peluches des surfaces en verre de l'objectif ou du fi ltre. Pour eff acer les taches et les traces de doigt, appliquez un peu de nettoyant optique sur un chiff on doux et

propre en coton ou une lingette de nettoyage d'objectif, et nettoyez avec un mouvement circulaire du centre t pas dis-

vers l'extérieur, tout en prenant soin à ne pas laisser de rmware marbrures, ni à toucher le verre avec vos doigts.

• N'utilisez jamais de solvants organiques diluant à peinture ou du benzène pour nettoyer l'objectif.
• Remettez en place les bouchons avant et arrière lorsque vous n'utilisez pas l'objectif.
• Rangez l'objectif et le fi ltre dans des endroits frais et sec pour éviter la moisissure et la rouille. Ne le rangez pas à la lumière directe du soleil, ni avec de la naphtaline ou de l'antimite.
• Maintenez l'objectif au sec. La rouille peut provoquer des dommages irréparables. Essuyez toute goutte de pluie ou d'eau.
• Laisser l'objectif dans des endroits extrêmement chauds peut l'endommager ou le déformer.
• Veuillez remarquer qu'en fonction de la position de l'appareil photo et du trépied, la main maintenar poignée de l'appareil photo peut entrer en contact avec le trépied ou le pied à collier de trépied lorsque l'appareil photo est tourné.

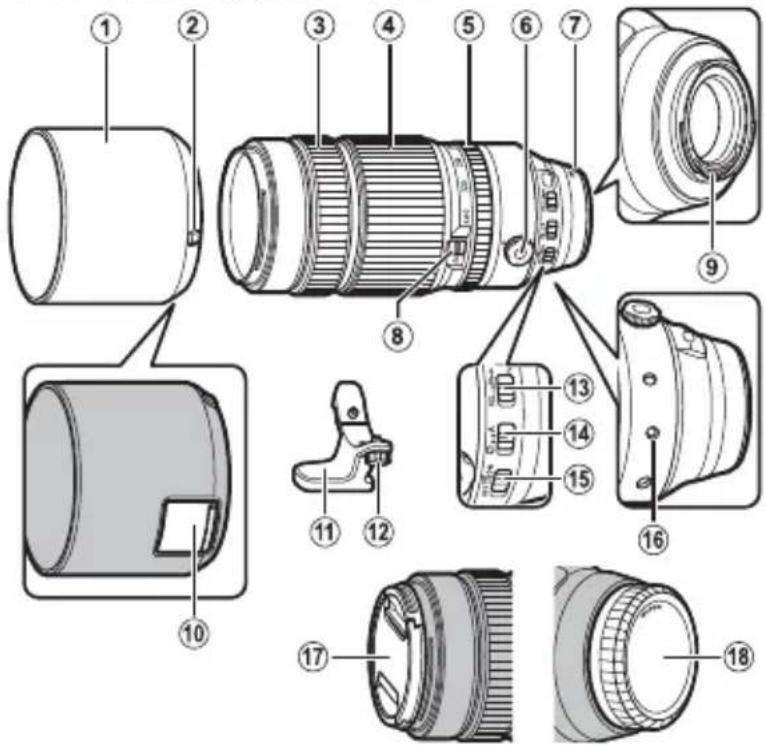

Descriptif de l'objectif

XF100-400 mm F4.5-5.6 R LM OIS WR

① Pare-soleil ⑩ Port d'accès au fi ltre
② Bouton de déverrouillage ⑪ Pied à collier de trépied
du pare-soleil ③ Bague de mise au point ⑫ Vis de montage du pied de trépied
④ Bague de zoom ⑤ Bague des ouvertures ⑬ Sélecteur de la plage de mise au point
⑥ Vis de verrouillage du collier de trépied ⑭ Commutateur de verrouillage de l'ouverture
⑦ Repères de fixation ⑮ Commutateur O.I.S.
(focale) ⑧ Commutateur de ⑯ Repère de position rotative de l'objectif
verrouillage du zoom ⑰ Bouchon avant d'objectif
⑨ Contacts du signal de l'objectif ⑱ Bouchon arrière d'objectif

La monture d'objectif comprend une bague en caoutchouc garantissant l'étanchéité de l'objectif à la poussière et éclaboussures. Il est possible de faire remplacer cette bague dans tout centre de réparation FUJIFILM (service payant).

FRANÇAIS

Accessoires fournis

• Bouchon avant d'objectif
• Bouchon arrière d'objectif
- Pare-soleil
- Étoff e protectrice d'objectif
• Pied à collier de trépied

Fixation de l'objectif

Consultez le manuel de l'appareil photo pour savoir comment installer et retirer les objectifs. Notez que ce produit n'est pas compatible avec les objectifs dotés d'une monture X.

Retrait des bouchons

Retirez les bouchons comme indiqué.

Fixation du pare-soleil

Lorsqu'ils sont fi xés, les pare-soleil réduisent les refl ets parasites et protègent la lentille frontale.

Retrait du pare-soleil

Pour retirer le pare-so-leil, maintenez appuyé le bouton de déver-rouillage du pare-soleil tout en faisant tourner ce dernier dans le sens inverse des aiguilles d'une montre.

Le sélecteur de la plage de mise au point

Choisissez la plage de mise au point pour l'autofocus. Choisissez FULL pour faire le point sur des sujets situés à n'importe quelle distance, 5 m-∞ pour accélérer la mise au point lorsque vous photographiez des sujets situés à 5 m ou plus.

Le filtre de polarisation

Pour accéder au fi ltre de polarisation, sou- levez le cache du port d'accès au fi ltre.

Il est possible de faire pivoter le fi ltre en insérant un doigt dans le port d'accès.

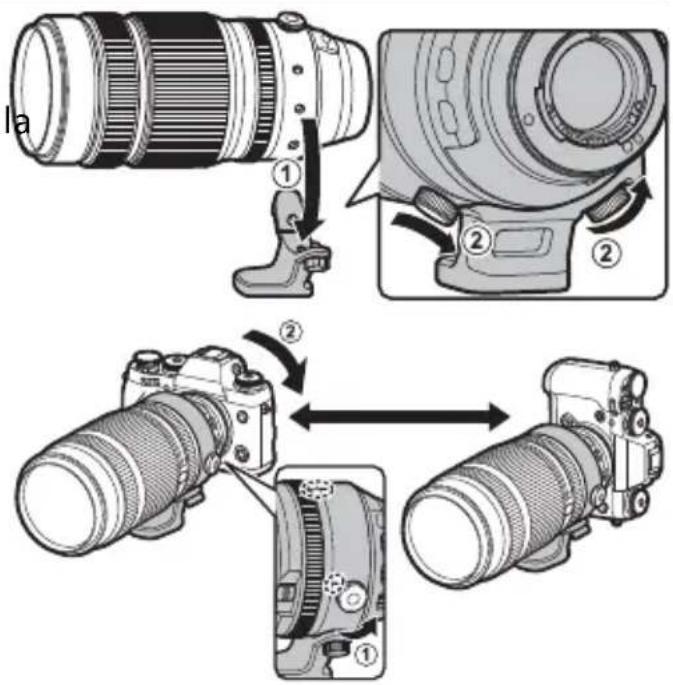

Le pied à collier de trépied

Pour fixer le pied à collier de trépied, alignez le repère de montage du pied avec le repère de position rotative de l'objectif et serrez la vis de fixation du pied de trépied.

Pour faire tourner l'appareil photo de l'orientation paysage à portrait et vice versa sans l'enlever du trépied, desserrez la vis de verrouillage du collier de trépied.

① Serrez bien la vis afin d'empêcher que l'appareil photo tourne de manière inattendue.

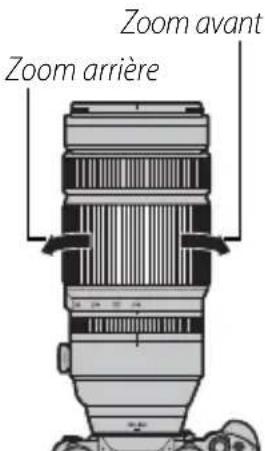

Tournez la bague de zoom vers la gauche pour eff ectuer un zoom arrière, ce qui réduit le grossissement et augmente la zone visible dans le cadre. Tournez la bague vers la droite pour eff ectuer un zoom avant, ce qui augmente le grossissement et permet au sujet d'occuper une plus grande partie du cadre.

① Si vous utilisez la bague de zoom alors que l'objectif est mouillé, l'eau peut s'inf ltrer plus facilement à l'intérieur de l'objectif. Essuyez toute trace d'eau de l'objectif avant d'utiliser la bague de zoom.

Stabilisation d'image optique (OIS)

Pour utiliser la stabilisation d'image optique, positionnez le commutateur O.I.S sur ON.

Ouverture

Pour régler l'ouverture automatiquement, positionnez le commutateur du mode d'ouverture sur A.

Pour régler l'ouverture manuellement, positionnez le commutateur sur ⚙ et tournez la bague des ouvertures. Tournez la bague vers la gauche pour obtenir de grandes ouvertures (petits chiff res), vers la droite pour obtenir de petites ouvertures (grands chiff res).

Caractéristiques

Type	XF100-400 mm F4.5-5.6 R LM OIS WR
Construction optique	21 lentilles en 14 groupes (comprend 6 éléments à dispersion extra basse (ED) et 1 élément à dispersion ultra-basse (Super ED))
Focale (équivalent au format 35 mm)	f=100 - 400 mm (152 - 609 mm)
Angle de champ 16,2° - 4,1°
Ouverture max. f/4,5 - 5,6
Ouverture min. f/22
Contrôle de l'ouvertureNombre de lamellesIncréments	9 (ouverture de diaphragme circulaire) 1/3 EV (15 arrêts)
Plage de mise au point Complète: 1.75 m - ∞	Restreinte: 5 m - ∞
Grossissement max.	T: 0,19 ×
Dimensions extérieures:Diamètre × Longueur* (environ)* Distance à partir du plan d'appui de la monture d'objectif de l'appareil photo	W: ø94,8×210,5 mmT: ø94,8×270 mm
Poids* (environ)* Sans inclure les bouchons, les capots et le pied à collier de trépied	1375 g
Diamètre du fi Itre	ø77 mm

① Des améliorations peuvent être apportées aux caractéristiques et au design sans avis préalable.
① Du fait de la construction de l'objectif, « l'indicateur de distance » affiché par l'appareil photo peut dans certains cas différer de la distance de mise au point réelle. N'utilisez « l'indicateur de distance » qu'à titre indicatif.
Cet objectif se sert de moteurs linéaires pour assurer une mise au point rapide et précise tout en garantissant une parfaite qualité d'image. Lors de l'extinction de l'appareil photo, le retrait de l'objectif du boîtier, ou l'activation de la fonction de lecture, il est possible d'entendre un bruit et de ressentir une légère vibration, dus à la séparation des aimants des moteurs linéaires. C'est un phénomène tout à fait normal qui n'a aucune incidence sur la qualité de l'image ou la performance optique.

FR-10 FRANÇAIS
