| 产品类型 | 定焦微距镜头 |
| 品牌 | 富士 |
| 型号 | FUJINON XF100 |
| 卡口 | 富士X (APS-C) |
| 焦距 | 100 mm |
| 最大光圈 | f/2.8 |
| 最小光圈 | f/22 |
| 光学结构 | 9组10片 |
| 视角 | 24.5° (对角线) |
| 最近对焦距离 | 0.28 m |
| 最大放大倍率 | 1:1 (实物大小) |
| 滤镜直径 | 67 mm |
| 尺寸 (直径 x 长度) | φ75 x 120 mm |
| 重量 | 约600克 |
| 电源 | 不适用 (机械镜头) |
| 主要功能 | 手动对焦, 光圈环, 对焦距离限制器 |
| 图像防抖 | 无内置 (取决于机身) |
| 维护与清洁 | 使用气吹清除灰尘，用微纤维布擦拭痕迹 |
| 安全注意事项 | 避免潮湿、泼水和剧烈冲击 |
| 配件和可维修性 | 前后盖, 可选遮光罩(需另购); 由授权中心维修 |
| 一般信息 | 日本制造; 兼容所有富士X卡口机身 |
常见问题 - FUJINON XF100 FUJIFILM
用户关于以下问题的提问 FUJINON XF100 FUJIFILM
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 镜头 免费PDF格式！查找您的手册 FUJINON XF100 - FUJIFILM 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 FUJINON XF100 品牌 FUJIFILM.
用户手册 FUJINON XF100 FUJIFILM
感谢您购买本产品。有关维修、检查和内部测试的信息，请与 FUJIFILM 销售代理商联系。
· 确保正确使用镜头。请在使用前仔细阅读相机用户手册，特别是以下安全使用注意事项。
·阅读完这些注意事项后，请将其妥善保存。
关于图标
该文档使用下述图标表示忽略图标所示信息和操作错误可能造成的伤害或损坏的严重程度。
 |
下述图标表示必须遵守的信息性质。
| ! | 三角标志表示此信息需要注意(“重要”)。 |
| 圆形标志加一斜线表示禁止行为(“禁止”)。 | |
| 实心圆形加一惊叹号表示用户必须执行的操作(“必须操作”)。 |
| 警告警告 | |
| 请勿在浴室使用 请勿将镜头浸入水中或接触到水,否则可能导致火灾或触电。 | 请勿透过镜头或相机取景器观看太阳,否则将可能导致永久性的视觉损伤。 |
| 切勿拆卸(切勿打开外壳),则可能会因产品故障导致火灾、触电或受伤。 | 注意注意 |
| 若由于摔落或其它意外事故造成外壳破损,请勿触摸外露部件,否则可能会因触摸破损部件导致触电或受伤。请立即取下相机电池(注意避免受伤或触电)将本产品送至销售点进行咨询。 | 请勿在有水蒸气或烟雾的地方或者非常潮湿或灰尘弥漫之处使用或存放镜头,否则可能导致火灾或触电。 |
| 请勿触摸内部部件 请勿将镜头放在不平稳的地方,否则镜头可能摔落,导致受损。 | 请勿将镜头置于阳光直射或极端高温之处,如晴天封闭的车内,否则可能会导致火灾。 |
| 请勿存放在儿童伸手可及之处。本产品在儿童手中可能导致伤害。 | |
| 请勿用湿手操作,否则可能导致触电。 | |
| 注意 | |
| 拍摄背光拍摄对象时,请不要让太阳进入构图范围。因为当太阳位于或靠近构图范围时,阳光可能通过镜头聚焦从而导致火灾或灼伤。 | |
| 不使用本产品时,请盖好镜头盖并将其存放在没有阳光照射的地方。因为阳光通过镜头聚焦将可能导致火灾或灼伤。 | |
| 请勿直接提拿安装于三脚架上的相机或镜头,否则相机或镜头可能摔落或撞击其它物体,导致受损。 | |
| 握住手柄时请勿快速旋转相机,否则您的手可能会撞到三脚架或三脚架固定底座而导致受伤。 | |
| 注意 | |
| 操作相机之前,请完全拧紧(将以固定方位使用相机时)或拧松(相机将被旋转时)三座锁定螺钉。若螺钉仅部分拧紧,相机可能会意外晃动而导致受伤。 | |
■ 产品中有毒有害物质或元素的名称及含量
备注 ○: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。
×: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。
*铅(Pb)项目(×)属于欧盟RoHS指令豁免申请项目。
隔板:CB
包装袋 : PE-HD 02
其他包装袋: PE-LD 04
ZHS-4
中文简
使用本产品前
某些镜头功能不适用于较老版本的相机固件。请务必将相机固件更新至最新版本。有关查看相机固件版本以及更新相机固件的指示说明，请访问以下网站：
若您无法访问计算机，请从相机随附的“FUJIFILM 全球网络”部分中所列当地经销商处寻求支持信息。
产品保养
- 若使用镜头遮光罩, 拿起或持握相机时, 切勿仅持拿遮光罩。
-
请保持镜头信号接点的清洁。
-
请使用吹气球去除镜头或滤镜玻璃表面的灰尘和浮屑。若要去除污点和指纹，可使用一块滴有少许镜头清洁剂的干净软棉布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留下污渍，也不要用手指触碰玻璃。
- 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头。
- 不使用镜头时，请盖上镜头前后盖。
- 为防止发霉和生锈，请将镜头和滤镜存放在阴凉、干燥的地方。切不可存放在直射阳光下，也不可与石脑油或樟脑丸一起存放。
- 请保持镜头干燥。生锈将导致无法挽回的损坏。请擦干雨水和水滴。
- 将镜头放置在过于炎热的地方将可能导致损坏或变形。
- 请注意, 根据相机和三脚架位置的不同, 旋转相机时您持握相机手柄的手可能会触碰到三脚架或三脚架固定底座。

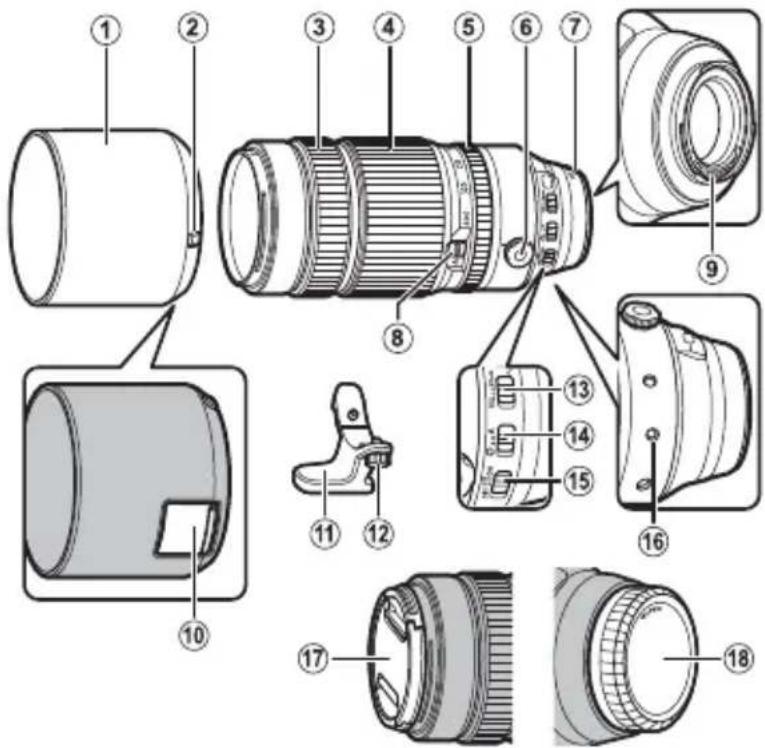

镜头部件
XF100-400 mm F4.5-5.6 R LM OIS WR
①镜头遮光罩 ⑪三脚架固定底座
②遮光罩释放锁扣⑫三脚架底座安装
③ 对焦环 螺钉
④ 变焦环 ⑬ 对焦范围选择器
⑤ 光圈环 ⑭ 光圈锁定开关
⑥ 三脚架固定座 ⑮ O.I.S. 开关
锁定螺钉 ⑯ 镜头旋转位置
⑦安装标记(焦距) 指示
⑧ 变焦锁定开关 ⑰ 镜头前盖
⑨ 镜头信号接点 ⑱ 镜头后盖
⑩ 滤镜操作端口
镜头卡口包含一个橡胶环以确保镜头的防尘防溅性能。该环可在任何FUJIFILM服务中心进行有偿更换。
ZHS-6
中文简
附带配件
- 镜头前盖
- 镜头后盖
- 镜头遮光罩
- 包装布
- 三脚架固定底座
安装镜头
有关安装和取下镜头的信息，请参阅相机使用手册。请注意，本产品不兼容 X 卡口胶片相机。
取下盖子
请如图所示取下盖子。
安装好镜头遮光罩即可减少强光并保护镜头前部元件。
若要取下遮光罩， 请按住遮光罩 释放锁扣并同时 逆时针旋转遮光 罩。
选择自动对焦的对焦范围。选择 FULL（所有范围）可在任一距离处对焦于拍摄对象，选择 5 m - ∞ 则可当在 5 m 或更远的距离处进行拍摄时获取更快的对焦。
偏光滤镜
若要操作偏光滤镜，请打开滤镜操作端口盖。

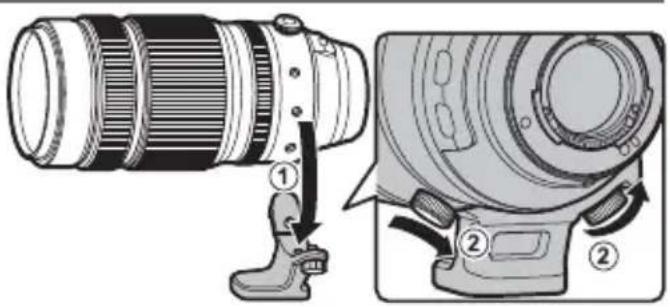

若要安装三脚架固定底座，请将底座上的安装标记和镜头旋转位置指示对齐，然后拧紧三脚架底座安装螺钉。
若要直接旋转相机以切换成风景方位或人像方位而不从三脚架上取下，请拧松三脚架固定座锁定螺钉。
①请将螺钉牢固拧紧以避免相机意外旋转。
向左旋转变焦环可进行缩小，即降低放大倍缩小率并增加画面中的可视区域。向右旋转变焦环则可进行放大，即增加放大倍率使拍摄对象占据更多画面。
①若镜头被弄湿，使用变焦环可使镜头内部的水分更容易流出。使用变焦环之前，请先擦干镜头上的所有水分。
光学图像稳定（OIS）
若要使用光学图像稳定，请将 O.I.S. 开关推至 ON（开）。
光圈
若要使用自动光圈控制，请将光圈模式切换器推至 A。
缩小
若要手动调整光圈，请将切换器推至 ⚙ 并旋转光圈环。向左旋转光圈环可获得较大光圈（较低f值），向右旋转则可获得较小光圈（较高f值）。
打开
| 类型 | XF100-400 mm F4.5-5.6 R LM OIS WR |
| 镜头结构 | 14组21片(包括6个超低色散(ED)元件和1个超级ED元件) |
| 焦距(35mm格式相当值) | f=100-400mm (152-609mm) |
| 视角 | 16.2° -4.1° |
| 最大光圈 | f/4.5-5.6 |
| 最小光圈 | f/22 |
| 光圈控制叶片数目 9片(圆形光圈孔)等级大小 1/3EV (15级) | |
| 对焦范围 | Full(所有范围): 1.75m-无限远限定范围: 5m-无限远 |
| 最大放大倍率 | T:0.19× |
| 外部体积: 直径×长度*(近似值)*从相机镜头卡口边缘起的距离 | W:ø94.8×210.5mmT:ø94.8×270mm |
中文简
ZHS-11
| 重量* (近似值)* 不包括盖子、遮光罩及三脚架固定底座 | 1375g |
| 滤镜尺寸 | ø77mm |
①为改进产品, 我们有可能更改其规格和外观, 恕不另行通知。
①由于该镜头的构造方式, 在某些情况下, 照相机显示的 “距离指示” 可能与实际对焦距离不同。请将 “距离指示” 仅用作参考。
本镜头使用线性马达以确保快速精确地进行自动对焦的同时维持最高图像质量。当照相机关闭，镜头与照相机机身断开连接或者回放功能开启时，由于线性马达的磁体脱离，可能会发出声音和轻微震动。这纯属正常现象，对图像质量和镜头性能不会产生负面影响。
ZHS-12
中文简
安全須知
使用前務必閱讀本注意事項
安全使用注意事项
感謝您選購本產品。有關維修、檢查和內部測試的資訊，請與 FUJIFILM 經銷商聯絡。
· 確保正確使用鏡頭。請在使用前仔細閱讀相機使用手冊，特別是以下安全使用注意事項。
·閱讀完這些注意事項後，請將其妥善保管。
| 關於圖示 |
該文件使用下述圖示表示忽略圖示所示資訊和操作錯誤可能造成的傷害或損壞的嚴重程度。
| 警告 | 該圖示表示若忽略該資訊,可能會導致死亡或嚴重傷害。 |
| 注意 | 該圖示表示若忽略該資訊,可能會導致人身傷害或設備損壞。 |
下述圖示表示必須遵守的指示的性質。
| ! | 三角標誌表示此資訊需要注意(“重要”)。 |
| 圓形標誌加一斜線表示禁止行為(“禁止”)。 | |
| 實心圓形加一驚嘆號表示使用者必須執行的操作(“必要”)。 |

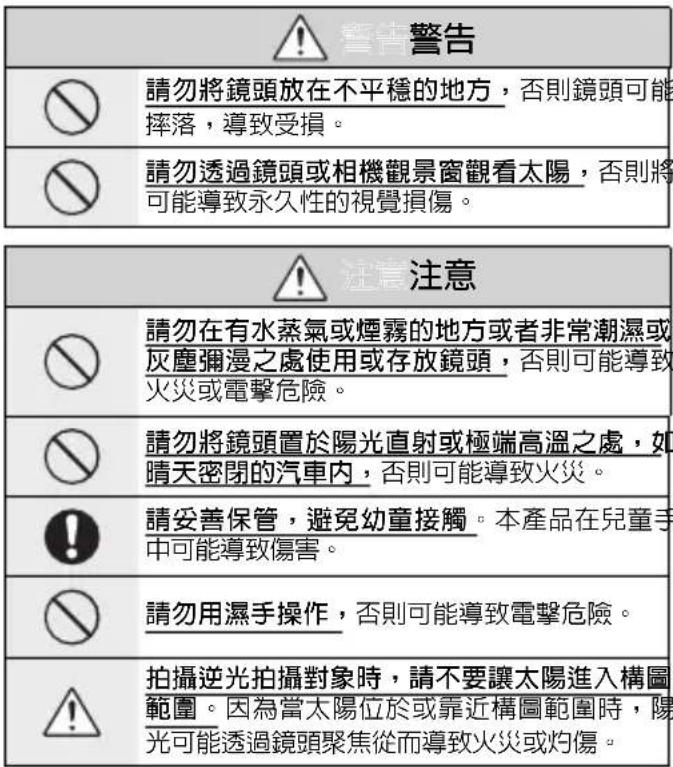

| 警告 | |
| 請勿在浴室或淋浴設備中使用 | 請勿將鏡頭浸入水中或接觸到水,否則可能導致火災或電擊危險。 |
| 不可分解 | 不可分解(不可打開外殼),否則可能會因產品故障導致火災、電擊危險或受傷。 |
| 請勿觸摸內部部件 | 若由於摔落或其他意外事故造成外殼破損,請勿觸摸外露部件,否則可能會因觸摸破損部件導致電擊危險或受傷。請立即取下相機電池(注意避免受傷或遭受電擊),然後將本送至銷售點進行諮詢。 |
 |
| 注意 | |
| 不使用本產品時,請蓋好鏡頭蓋並將其存放在無陽光照射的地方。因為陽光透過鏡頭聚焦將可能導致火災或灼傷。 | |
| 請勿直接提拿安裝於三腳架上的相機或鏡頭,否則相機或鏡頭可能摔落或撞擊其他物體,導致受損。 | |
| 握住手柄時請勿快速旋轉相機,否則您的手可能會撞到三腳架或三腳架固定底座而導致受傷。 | |
| 操作相機之前,請完全擰緊(將以固定方位使用相機時)或擰鬆(相機將被旋轉時)三腳架固定座鎖定螺釘。若螺釘僅部分擰緊,相機可能會意外晃動而導致受傷。 | |
使用本產品前
某些鏡頭功能不適用於較老版本的相機韌體。請務必將相機韌體更新至最新版本。有關檢視相機韌體版本以及更新相機韌體的指示說明，請參閱以下網站：
若您無法訪問電腦，請從相機隨附的“FUJIFILM 全球保用”資料中所列當地經銷商處尋求支援資訊。
產品保養
· 若使用鏡頭遮光罩，拿起或持握相機時，切勿僅持拿遮光罩。
· 請保持鏡頭信號接點的清潔。
· 請使用吹氣球去除鏡頭或濾鏡玻璃表面的灰塵和浮屑。若要去除污點和指紋，可使用一塊滴有少許鏡頭清潔劑的乾淨軟棉布或鏡頭清潔紙，以圓周運動方式從裡向外進行
清潔，注意不要留下污漬，也不要用手指觸碰玻璃。
- 切勿使用塗料稀釋劑或苯等有機溶劑清潔鏡頭。
- 不使用鏡頭時，請蓋上鏡頭前後蓋。
為防止發霉和生銹，請將鏡頭和濾鏡存放在陰涼、乾燥的地方。切不可存放在直射陽光下，也不可與石腦油或樟腦丸一起
· 請保持鏡頭乾燥。生銹將導致無法挽回的損壞。請擦乾雨水和水滴。 - 將鏡頭放置在過於炎熱的地方將可能導致損壞或變形。
- 請注意，根據相機和三腳架位置的不同，旋轉相機時您持握相機手柄的手可能會觸碰到三腳架或三腳架固定底座。
鏡頭部件
XF100-400 mm F4.5-5.6 R LM OIS WR
① 鏡頭遮光罩 ⑩ 濾鏡操作埠
② 遮光罩釋放栓扣 ⑪ 三腳架固定底座
③ 對焦環 ⑫ 三腳架底座安裝螺釘
④ 變焦環 ⑬ 對焦範圍選擇器
⑤ 光圈環 ⑭ 光圈鎖定開關
⑥ 三腳架固定座鎖定 ⑮ O.I.S. 開關
螺釘 ⑯ 鏡頭旋轉位置指示
⑦ 安裝標記(焦距) ⑰ 鏡頭前蓋
⑧ 變焦鎖定開關 ⑱ 鏡頭後蓋
⑨ 鏡頭信號接點
◆ 鏡頭卡口包含一個橡膠環以確保鏡頭的防塵防濺效能。該環可在任何 FUJIFILM 服務中心進行有償更換。
ZHT-4
中文繁體
随附配件
有關安裝和取下鏡頭的資訊，請參閱相機使用手冊。請注意，本產品與 X 卡口軟片相機不相容。
取下蓋子
請如圖所示取下蓋子。
安裝好鏡頭遮光罩即可減少強光並保護鏡頭前部元件。
若要取下遮光罩， 請按住遮光罩 釋放栓扣並同時 逆時針旋轉遮光 罩。
選擇自動對焦的對焦範圍。選擇 FULL(所有範圍)可在任一距離處對焦於拍攝對象，選擇 5 m-∞ 則可當在 5 m 或更遠的距離處進行拍攝時獲取更快的對焦。
偏光濾鏡
若要操作偏光濾鏡，請打開濾鏡操作埠蓋。
若要安裝三腳架固定底座，請將底座上的安裝標記和鏡頭旋轉位置指示對齊，然後擰緊三腳架底座安裝螺釘。
若要直接旋轉相機以切換成風景方位或人像方位而不從三腳架上取下，請擰鬆三腳架固定座鎖定螺釘。
① 請將螺釘牢固擰緊以避免相機意外旋轉。
向左旋轉變焦環可進行縮小，即降低放大倍率並增加畫面中的可視區域。向右旋轉變焦環則可進行放大，即增加放大倍率使拍攝對象占據更多畫面。
① 若鏡頭被弄濕，使用變焦環可使鏡頭內部的水分更容易流出。使用變焦環之前，請先擦乾鏡頭上的所有水分。
光學影像穩定（OIS）
若要使用光學影像穩定，請將 O.I.S. 開關推至 ON（開）。
光圈
若要使用自動光圈控制，請將光圈模式切換器推至 A。
若要手動調整光圈，請將切換器推至 🚙 並旋 打轉光圈環。向左旋轉光圈環可獲得較大光圈（較低 f 值），向 右 旋則可獲得較小光圈（較高 f 值）。
打開
縮小
規格
| 類型 | XF100-400 mm F4.5-5.6 R LM OIS WR |
| 鏡頭結構 | 14組21片(包括6個超低色散(ED)元件和1個超級ED元件) |
| 焦距(35mm格式相當值) | f=100-400mm (152-609mm) |
| 畫角 | 16.2° -4.1° |
| 最大光圈 f/4.5-5.6 | |
| 最小光圈 f/22 | |
| 光圈控制葉片數口 9片(圓形光圈孔)等級大小 | 1/3 EV (15級) |
| 對焦範圍 | Full(所有範圍):1.75m-無限遠限定範圍:5m-無限遠 |
| 最大放大倍率 T:0.19 × | |
| 外部體積:直徑×長度*(近似值)*從相機鏡頭卡口邊緣起的距離 | W:ø94.8×210.5mmT:ø94.8×270mm |
| 重量*(近似值)*不包括蓋子、遮光罩及三腳架固定底座 | 1375g |
| 濾鏡尺寸 | ø77mm |
① 為改進產品，我們有可能更改其規格和外觀，恕不另行通知。
① 由於該鏡頭的構造方式，在某些情況下，相機顯示的“距離指示器”可能與實際對焦距離不同。請將“距離指示器”僅用作參考。
本鏡頭使用線性馬達以確保快速精確地進行自動對焦的同時維持最高影像品質。當相機關閉，鏡頭與相機機身斷開連接或者播放功能開啓時，由於線性馬達的磁體脫離，可能會發出聲音和輕微震動。這純屬正常現象，對影像品質和鏡頭效能不會產生負面影響。
