Тип продукта	Макрообъектив с фиксированным фокусным расстоянием
Бренд	Fujifilm
Модель	FUJINON XF100
Крепление	Fujifilm X (APS-C)
Фокусное расстояние	100 мм
Максимальная диафрагма	f/2.8
Минимальная диафрагма	f/22
Оптическая конструкция	10 элементов в 9 группах
Угол поля зрения	24,5° (по диагонали)
Минимальное расстояние фокусировки	0,28 м
Максимальное увеличение	1:1 (в натуральную величину)
Диаметр резьбы под фильтр	67 мм
Размеры (Диаметр x Длина)	ø75 x 120 мм
Вес	600 г (приблизительно)
Питание	Не применимо (механический объектив)
Основные функции	Ручная фокусировка, кольцо диафрагмы с фиксацией, ограничитель расстояния фокусировки
Стабилизация изображения	Не встроена (зависит от камеры)
Уход и очистка	Используйте грушу для удаления пыли и салфетку из микрофибры для следов
Безопасность	Избегайте влажности, брызг воды и сильных ударов
Запчасти и ремонтопригодность	Передняя и задняя крышки, дополнительная бленда (продается отдельно); ремонт в авторизованном сервисном центре
Общая информация	Сделано в Японии; совместим со всеми камерами Fujifilm X-mount

Часто задаваемые вопросы - FUJINON XF100 FUJIFILM

Какое минимальное расстояние фокусировки у FUJINON XF100?

Минимальное расстояние фокусировки составляет 0,28 м, что обеспечивает увеличение 1:1 (натуральная величина).

Совместим ли этот объектив с камерами Fujifilm X-T5?

Да, FUJINON XF100 использует крепление Fujifilm X и совместим со всеми камерами серии X, включая X-T5.

Как чистить линзы FUJINON XF100?

Сначала используйте грушу для удаления пыли, затем чистую салфетку из микрофибры для следов. Избегайте агрессивных растворителей.

Есть ли у FUJINON XF100 встроенная стабилизация изображения?

Нет, этот объектив не имеет оптической стабилизации. Стабилизация зависит от используемой камеры (например, модели со встроенной стабилизацией).

Какой диаметр фильтра нужен для этого объектива?

Диаметр фильтра составляет 67 мм. Вы можете использовать УФ, поляризационные или нейтральные фильтры этого размера.

Можно ли использовать FUJINON XF100 для портретной съемки?

Да, его фокусное расстояние 100 мм (эквивалент 150 мм в полном кадре) идеально подходит для портретов благодаря сжатию и диафрагме f/2,8 для размытого фона.

Как настроить ограничитель фокусировки на FUJINON XF100?

Объектив имеет переключатель ограничителя расстояния с двумя позициями: FULL (от бесконечности до минимального расстояния) и LIMIT (от бесконечности до примерно 0,5 м) для ускорения автофокуса.

Входит ли бленда в комплект поставки объектива?

Бленда обычно не входит в комплект. Она продается отдельно под артикулом LH-XF100.

Какие аксессуары рекомендуются для макросъемки с этим объективом?

Для достижения оптимальных результатов рекомендуются устойчивый штатив, дистанционный спуск, кольцевая вспышка или рассеиватель, а также макрорельс.

Как ухаживать за электронными контактами крепления?

Осторожно протрите золоченые контакты сухой безворсовой тканью. Избегайте контакта с жидкостями, чтобы не повредить цепи.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FUJINON XF100 FUJIFILM

В целях безопасности

Перед использованием изделия прочтите данные примечания

Примечания по безопасности

Благодарим Вас за приобретение данного изделия. По вопросам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру FUJIFILM.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примечания по безопасности и Руководство пользователя фотокамерой.
• После прочтения данных примечаний по безопасности сохраните их в надежном месте.

Информация о символах

Приведенные ниже символы используются в данном документе для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное использование устройства.

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение требований, обозначенных данным символом, может повлечь смерть или тяжелые травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Несоблюдение требований, обозначенных данным символом, может повлечь получение телесных повреждений или материальный ущерб.

Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать.

Треугольные значки обозначают информацию, на которую нужно обратить внимание («Важно»).

Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).

Круг с восклицательным знаком указывает на обязательность действий («Обязательно»).

ПРЕДУПРЕЖДЕНИЕ

Не используйте в ванной или в душе

Не погружайте в воду и не подвергайте воздействию воды. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.

		ПРЕДУПРЕЖДЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ
[Т374]Не разбирайте	Не разбирайте (не открывайте корпус). Несоблюдение этой меры предосторожности может привести к возгоранию, поражению электрическим током или возникновению травм из-за неправильной работы изделия.	Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах, где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
[А2КТ]Не прогайте внутренние детали	Если корпус разбился в результате падения или другого чрезвычайного происшествия, не прогайте открытые детали. Несоблюдение этой меры предосторожности может привести к поражению электрическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей. Не медленно выньте батарею фотокамеры, соблюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для консультации.	Не оставляйте на прямом солнечном свету или в местах, подверженных воздействию высоких температур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию.
[СНУ5]	Не кладите на неустойчивые поверхности. Изделие может упасть, вызвав травму.	Храните в местах, не доступных для маленьких детей. В руках ребенка данное изделие может стать причиной телесных повреждений.
[Д8X7]	Не смотрите на солнце через объектия и или видои-скатели фотокамеры. Несоблюдение данной меры предосторожности может привести к необратимому нарушению зрения.	Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током.
		Во время съемки объектов, освещенных сзади, не допускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце находится в кадре или рядом с ним, может вызвать возгорание или ожоги.

[НТЭН]		ПРЕДОСТЕРЕЖЕ
	!	Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него не падает прямой солнечный свет. Солнечный свет, фокусированный объективом, может вызвать возгорание или ожоги.
	∅	Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму.
	∅	Не вращайте быстро фотокамеру, удерживая ее за рукоятку. Ваша рука может ударить штатив или лапку кольца штатива и стать причиной травмы.
	!	Перед работой с фотокамерой, полностью затяните или ослабьте фиксирующий винт кольца штатива в соответствии с тем, будет ли фотокамера использоваться в фиксированной ориентации или поворачиваться. Если винт только частично закручен, фотокамера может неожиданно переместиться, что станет причиной травмы.

Утилизация электрического и электронного оборудования в домашних условиях

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне:

Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования.

Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут возникнуть в результате несоответствующей утилизации данного изделия.

Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторичному использованию отходов или в магазин, где вы приобрели изделие.

В странах за пределами Европейского союза, Норвегии, Испандии и Лихтенштейна: Если необходимо утилизировать данное изделие, включая батареи или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.

Перед использованием данного изделия

Некоторые функции объектива недоступны с более ранними версиями прошивки фотокамеры. Обязательно обновите прошивку фотокамеры до последней версии. Инструкции по просмотру версии прошивки фотокамеры и обновлению прошивки фотокамеры доступны на следующем веб-сайте:

В случае, если у Вас нет доступа к компьютеру, обратитесь за поддержкой к местному дистрибьютору из списка «FUJIFILM Worldwide Network», поставленного с Вашей фотокамерой.

Уход за изделием

• При использовании бленды объектива не беритесь за фотокамеру и не держите ее только за бленду.
• Не допускайте загрязнения сигнальных контактов объектива.
• Пользуйтесь грушей для удаления пыли и пуха со стеклянных поверхностей объектива или фильтра. Для удаления пятен и отпечатков пальцев нанесите небольшое количество жидкости для чистки объективов на мягкую, чистую хлопчатобумажную ткань

или салфетку для чистки объективов и протрите объектив от центра к краям круговыми движениями, соблюдая осторожность, не оставляя разводов и не касаясь стекла пальцами.

• Никогда не используйте для чистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Закройте крышку объектива и крышку байонета объектива, когда объектив не используется.
• Храните объектив и фильтр в прохладных, сухих местах, чтобы предотвратить образование плесени и коррозии. Не храните в местах, где на него попадает прямой солнечный свет, или рядом с нафталиновыми или камфорными шариками от моли.
• Берегите объектив от влаги. Коррозия может нанести непоправимый ущерб. При попадании дождевых капель или брызг воды их следует вытереть.
• Если объектив оставить в местах, подвергающихся воздействию высоких температур, то это может повредить или деформировать его.
• Имейте в виду, что в зависимости от положений фотокамеры и штатива, рука, удерживающая рукоятку фотокамеры, может соприкасаться со штативом или лапкой кольца штатива при повороте фотокамеры.

Части объектива

XF100-400 mm F4.5-5.6 R LM OIS WR

① Бленда объектива
② Защелка бленды
③ Фокусировочное кольцо
④ Кольцо масштабирования
⑤ Кольцо диафрагмы
⑥ Фиксирующий винт лапки кольца штатива
⑦ Метки для установки (фокусное расстояние)
⑧ Переключатель блокировки объектива с переменным фокусным расстоянием
⑨ Сигнальные контакты объектива
⑩ Порт доступа к фильтру
⑪ Лапка кольца штатива
⑫ Крепежный винт лапки кольца штатива
⑬ Переключатель режима фокусировки
⑭ Переключатель блокировки диафрагмы
⑮ Переключатель O.I.S.
⑯ Индекс положения вращения объектива
⑰ Крышка объектива
⑱ Крышка байонета объектива

Крепление объектива имеет резиновое кольцо, которое обеспечивает защиту объектива от пыли и брызг. Кольцо можно заменить в любом сервисном центре FUJIFILM за отдельную плату.

Прилагаемые принадлежности

• Крышка объектива
• Крышка байонета объектива
• Бленда объектива
• Тканевая упаковка
• Лапка кольца штатива

Установка объектива

См. руководство пользователя фотокамерой для получения информации об установке и снятии объектива. Имейте в виду, что данное изделие несовместимо с фотокамерами с байонетом X.

Снятие крышек

Снимите крышки, как показано на рисунке.

При подсоединении бленды объектива уменьшают блики и защищают переднюю линзу.

Чтобы снять бленду, нажмите и удерживайте защелку, вращая бленду против часовой стрелки.

Переключатель диапазона фокусировки

Выберите диапазон фокусировки для автофокусировки. Выберите FULL(ПОЛНЫЙ) для фокусировки на объектах на любом расстоянии, 5 м-∞ для более быстрого фокуса при съемке объектов на расстоянии 5 м или более.

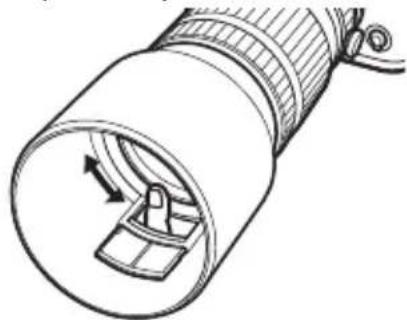

Поляризационный фильтр

Чтобы получить доступ к поляризационному фильтру, откройте крышку порта доступа к фильтру.

Фильтр можно поворачивать, вставив палец в порт доступа.

Лапка кольца штатива

Чтобы установить лапку кольца штатива, совместите метку крепления на лапке с индексом положения вращения объектива и затяните крепежный винт лапки кольца штатива.

Чтобы повернуть фотокамеру из горизонтальной в вертикальную ориентацию или обратно, не снимая ее со ослабьте фиксирующий винт лапки кольца штатива.

① Надежно затяните винт, чтобы предотвратить внезапное вращение фотокамеры.

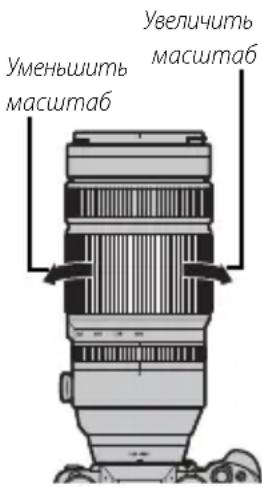

Поверните кольцо масштабирования влеводля уменьшения масштаба, сокращения приближения и увеличения видимой области кадра. Поверните кольцо масштабирования вправодля увеличения масштаба и усиления приближения, с тем чтобы объект занимал большую часть кадра.

① Если использовать кольцо масштабирования на влажном объективе, то возникает опасность проникновения воды внутрь объектива. Прежде чем использовать кольцо масштабирования, вытрите объектив насухо.

Оптическая Стабилизация Изображения (OIS)

Для использования оптической стабилизации изображения, переместите переключатель O.I.S. в положение ON.

Диафрагма

Для включения автоматической регулировки диафрагмы, переместите переключатель режима диафрагмы в положение A.

Для того, чтобы настроить диафрагму вручную, переместите переключатель в положение ✉ и поверните кольцо диафрагмы. Поверните кольцо влево для установки большего значения диафрагмы (меньшие f-числа), а вправо - меньшего значения (большие f-числа).

Затемнить линзу Открыть диафрагмой

Технические характеристики

Тип	XF100-400 mm F4.5-5.6 R LM OIS WR
Устройство объектива	21 линзы в 14 группах (включает 6 элементов сверхнизкой дисперсии (ED) и 1 элемент сверхнизкой супер ED)
Фокусное расстояние (эквивалент формата 35 мм)	f=100-400 мм (152-609 мм)
Угол зрения 16,2°-4,1°
Макс. диафрагма f/4,5-5,6
Мин. диафрагма f/22
Управление диафрагмойКоличество лезвий 9 (округленное отверстие диафрагмы)Размер раскрытия объектива	13 EV (15 раскрытий)
Диапазон фокусировки	Полный: 1,75 м -∞Ограниченный: 5 м -∞
Макс. увеличение T: 0,19 ×
Внешние размеры: Диаметр × длина* (прибл.)* Расстояние от крепежного фланца объектива фотокамеры	W: ø94,8 × 210,5 ммT: ø94,8 × 270 мм
Вес* (прибл.)* Без крышек, бленды и лапки кольца штатива	1375 g
Размер фильтра	ø77 мм

① Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления.
① В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.
Этот объектив использует линейные двигатели для обеспечения быстрой и точной автофокусировки с одновременным сохранением высокого качества изображения. Когда камера выключена, объектив отсоединен от корпуса камеры или функция воспроизведения включена, может быть слышен звук или может возникнуть легкая физическая вибрация вследствие отключения магнитов линейного двигателя. Это совершенно нормально и не будет отрицательно влиять на качество изображения или производительность объектива.
