产品类型	移轴微距镜头
卡口	富士G卡口（专用，不兼容X卡口）
焦距	110mm（35mm等效87mm）
最大光圈	f/5.6
最小光圈	f/32
光学结构	11片9组（1片非球面，2片ED）
视角	27.9°
最近对焦距离	0.43m（从焦平面起）
最大放大倍率	0.5×
俯仰范围	±10°
平移范围	±15mm
镜头旋转	锁定在-90°、0°和90°，每30°有咔嗒声
俯仰旋转（B/D）	锁定在0°和90°，45°有咔嗒声
滤镜直径	72mm
尺寸（直径×长度）	∅95mm×149mm
重量（不含附件）	1255g
光圈叶片数	9片（圆形光圈）
附带配件	前盖、后盖、镜头包
维护与清洁	用气吹和软布清洁；请勿使用溶剂；存放在干燥阴凉处
安全须知	请勿透过镜头看太阳；避免接触水和极端高温；禁止拆卸
备件与维修	如需维修，请联系富士代表
一般信息	需固件更新；移轴模式下不可自动对焦

常见问题 - GF110mmF5.6 T/S Macro FUJIFILM

如何将镜头安装到相机上？

安装或拆卸镜头前，请将俯仰和平移设置为0，并将旋转机构和俯仰旋转（B/D）恢复到锁定位置。

移轴功能下可以使用自动对焦吗？

不可以，使用俯仰或平移功能时，必须手动转动对焦环进行对焦。

移轴机构的旋转范围是多少？

旋转范围为±90°，可锁定在0°和±90°，每30°有咔嗒声。

如何清洁镜头？

使用气吹清除灰尘，用软布蘸光学清洁剂擦除痕迹。切勿使用有机溶剂。

GF110mmF5.6 T/S Macro附带哪些配件？

镜头附带一个前盖、一个后盖和一个镜头包。

我可以在该镜头上使用增距镜吗？

不建议使用增距镜。说明书明确禁止。

滤镜直径是多少？

滤镜直径为72mm。注意GF30mmF5.6 T/S需要使用105mm滤镜转接环。

如何锁定俯仰和平移旋钮？

调整后，沿箭头方向转动锁定旋钮。俯仰使用锁定开关至LOCK位置。

如果镜头工作不正常怎么办？

更新镜头和相机的固件。如果问题仍然存在，请联系富士授权维修点。

这款镜头兼容富士X卡口吗？

不，它专为富士G卡口（GFX系列）设计。不兼容X卡口。

用户手册 GF110mmF5.6 T/S Macro FUJIFILM

感谢您购买本产品。有关维修、检查和内部测试的信息，请与 Fujifilm 销售代理商联系。

· 确保正确使用镜头。请在使用前仔细阅读相机用户手册，特别是以下安全使用注意事项。
·阅读完这些注意事项后，请将其妥善保存。

关于图标

该文档使用下述图标表示忽略图标所示信息和操作错误可能造成的伤害或损坏的严重程度。

警告 该图标表示若忽略该信息，可能会导致死亡或严重受伤。

注意 该图标表示若忽略该信息，可能会导致人身伤害或设备损坏。

下述图标表示必须遵守的信息性质。

三角标志表示此信息需要注意（“重要”）。

圆形标志加一斜线表示禁止行为（“禁止”）。

实心圆形加一惊叹号表示用户必须执行的操作（“必须操作”）。

警告警告

请勿在浴室使用

请勿自行拆卸

请勿触摸内部部件

请勿将镜头浸入水中或接触到水，否则可能导致火灾或触电。

切勿拆卸，否则可能会因产品故障导致火灾、触电或受伤。

若由于摔落或其它意外事故造成外壳破损，请勿触摸外露部件，否则可能会因触摸破损部件导致触电或受伤。请立即取下相机电池（注意避免受伤或触电），然后将本产品送至销售点进行咨询。

请勿将镜头放在不平稳的地方，否则镜头可能摔落，导致受损。

请勿透过镜头或相机取景器观看太阳，否则将可能导致永久性的视觉损伤。

注意注意
		请勿在有水蒸气或烟雾的地方或者非常潮湿或灰尘弥漫之处使用或存放镜头,否则可能导致火灾或触电。
		请勿将镜头置于阳光直射或极端高温之处,如晴天封闭的车内,否则可能会导致火灾。
		请勿存放在儿童伸手可及之处。本产品在儿童手中可能导致伤害。
		请勿用湿手操作,否则可能导致触电。
		拍摄背光拍摄对象时,请不要让太阳进入构图范围。因为当太阳位于或靠近构图范围时,阳光可能通过镜头聚焦从而导致火灾或灼伤。
		不使用本产品时,请盖好镜头盖并将其存放在没有阳光照射的地方。因为阳光通焦将可能导致火灾或灼伤。
		请勿直接提拿安装于三脚架上的相机或镜头,否则相机或镜头可能摔落或撞击其它物体,导致受损。
		在相机上安装或拆卸镜头时,请始终将倾斜和偏移量设为0。否则可能造成您的手指被夹住而导致受伤,或造成相机损坏。
		如果倾斜操作或偏移操作过程中倾斜/偏移机构中暴露尖锐部分,则不要触碰暴露的部分。否则可能会导致受伤。
		请勿同时进行倾斜或偏移操作和旋转操作。否则您的手指可能被夹住,导致受伤
		请勿在倾斜/偏移机构锁定的情况下进行操作。请勿对旋钮、锁定开关或操作杆用力过度。否则可能会造成镜头损坏。

■ 产品中有毒有害物质或元素的名称及含量

○: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。

×: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。

* 铅 (Pb) 项目 (×) 属于欧盟 RoHS 指令豁免申请项目。

使用本产品前

针对老式镜头和相机固件，可能无法实现镜头的预期性能，并且某些功能可能不可用。请务必将镜头和相机固件更新至最新版本。有关查看固件版本信息以及更新固件的指示说明，请访问以下网站：

若您无法访问计算机，请从相机随附的“FUJIFILM Worldwide Network”部分中所列当地经销商处寻求支持信息。

产品保养

• 若使用镜头遮光罩，拿起或持握相机时，切勿仅持拿遮光罩。
• 请保持镜头信号接点的清洁。
• 请使用吹气球去除镜头或滤镜玻璃表面的灰尘和浮屑。若要去除污点和指纹，可使用一块滴有少许镜头清洁剂的干净软棉布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留下污渍，也不要用手指触碰玻璃。
• 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头。
• 不使用镜头时，请盖上镜头前后盖。
• 为防止发霉和生锈，请将镜头和滤镜存放在阴凉、干燥的地方。切不可存放在直射阳光下，也不可与石脑油或樟脑丸一起存放。
• 请保持镜头干燥。生锈将导致无法挽回的损坏。请擦干雨水和水滴。
• 将镜头放置在过于炎热的地方将可能导致损坏或变形。

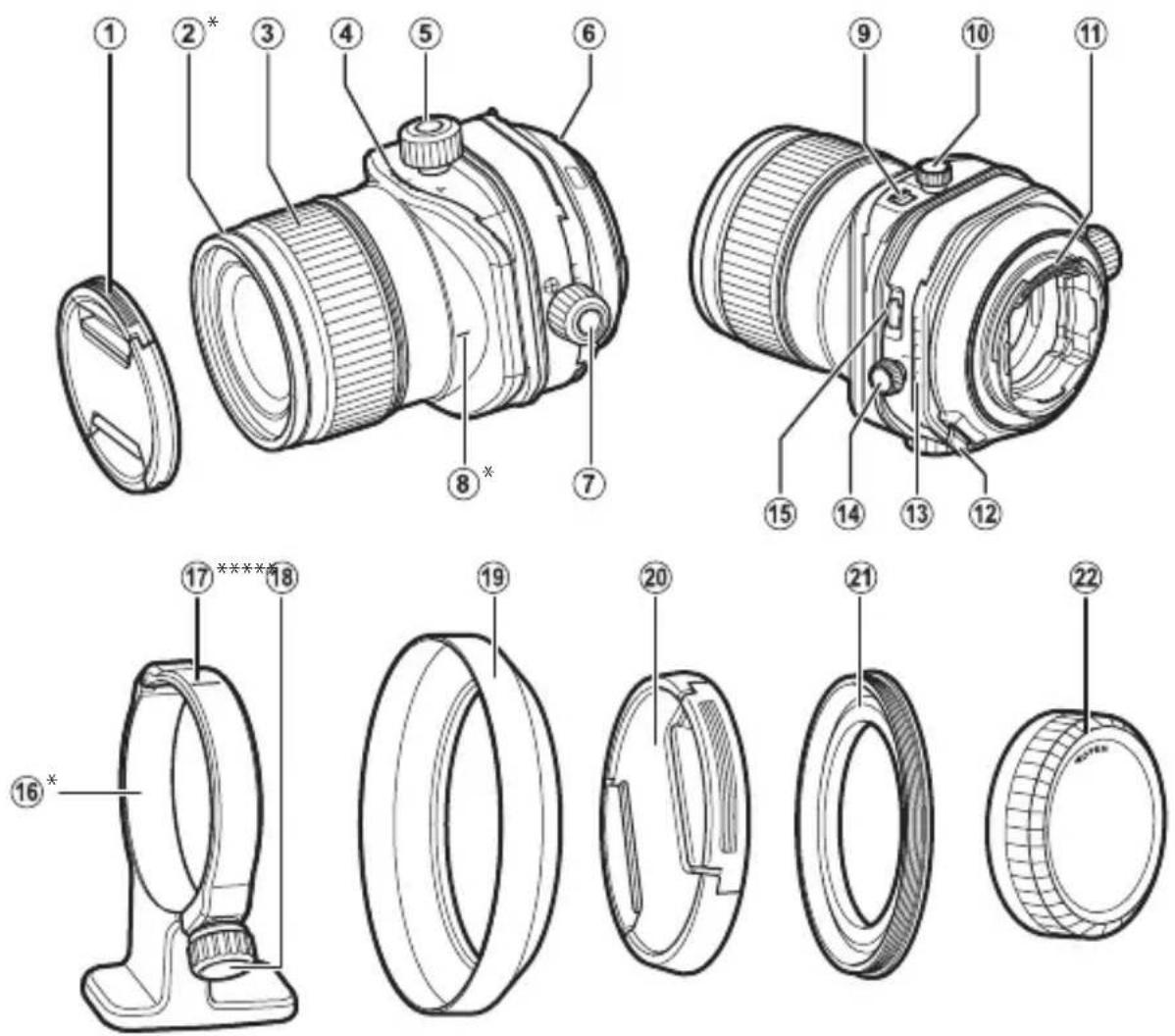

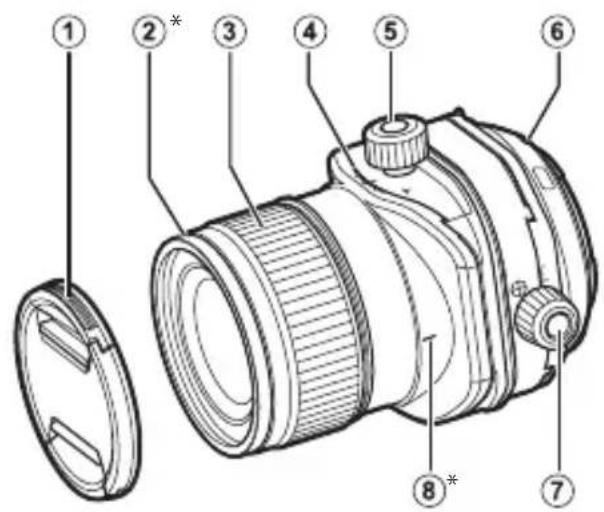

镜头部件

① 镜头前盖
② 前环*
③ 对焦环
④ 倾斜指示/倾斜刻度
⑤ 倾斜拨盘
⑥ 安装标记（焦距）
⑦ 偏移拨盘
⑧ 方位指示(在镜头上)
⑨ 倾斜锁定开关
⑩ 倾斜拨盘锁
⑪ 镜头信号接点

⑫ 旋转锁定释放按钮
⑬ 偏移指示/偏移刻度
⑭ 偏移拨盘锁
⑮ T/S 旋转锁定释放按钮
⑯ 三脚架接环*
⑰ 三脚架接环参考指示（在接环上）*
⑱ 锁定旋钮*
⑲ 镜头遮光罩*
⑳ 转接环盖*
②1 转接环*
②2 镜头后盖

* 仅限 GF30mmF5.6 T/S

此处将以 GF30mmF5.6 T/S 镜头为例进行说明。

附带配件

GF30mmF5.6 T/S

• 镜头前盖
• 镜头后盖
• 镜头袋

• 转接环

• 转接环盖

• 镜头遮光罩
• 三脚架接环

GF110mmF5.6 T/S Macro

• 镜头前盖
• 镜头后盖

- 镜头袋

安装镜头

有关安装和取下镜头的信息，请参阅相机使用手册。

① 本镜头仅适用于 FUJIFILMG 卡口，不适用于 X 卡口。
① 安装或拆卸镜头前，将倾斜和偏移量设为 0 并将旋转机构和 T/S 旋转机构返回至锁定位置。

取下盖子

请 如图 所 示 取下盖 子。

安装遮光罩（仅限 GF30mmF5.6 T/S）

安装好镜头遮光罩即可减少强光并保护镜头前部元件。

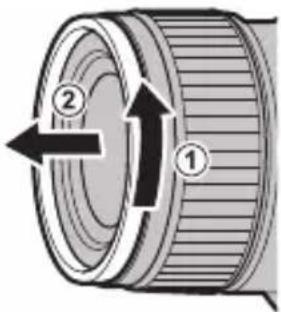

1 从镜头上拆下前环。

2 将转接环安装至镜头（①），然后将镜头遮光罩安装至转接环（②）。

①安装镜头遮光罩或滤镜时，请务必使用转接环。

①将转接环安装至镜头后，若您将镜头遮光罩或滤镜安装得太紧，则在拆下转接环时其可能会粘连在转接环上。切勿试图强行从转接环分离镜头遮光罩或滤镜，因为滤镜螺纹可能会伤到您的双手。请使用硅胶开瓶器或类似工具同时压住镜头遮光罩和转接环，然后用您的手掌将它们拧松。

安装三脚架接环（仅限 GF30mmF5.6 T/S）

1 将锁定旋钮对准环指示（①），然后朝自身方向拉动锁定旋钮（②）以将环打开（③）。

2 将环对准三脚架接环安装槽口。

根据相机方位将三脚架接环参考指示对准方位指示或倾斜刻度的中心。

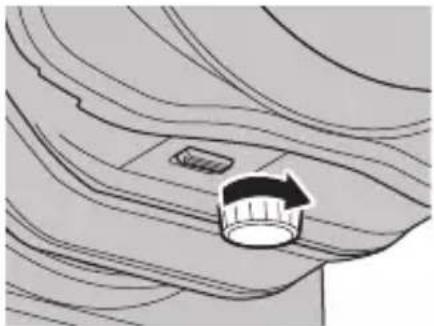

3 转动锁定旋钮以将环固定。

光圈

请参阅照相机使用手册。

倾斜

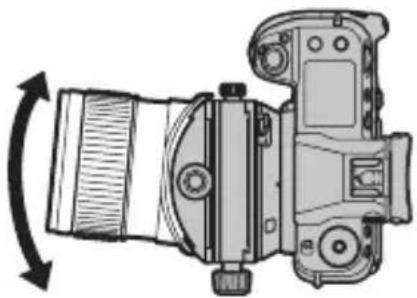

镜头的光轴可以倾斜。通过相对成像表面倾斜镜头的光轴，可以倾斜对焦平面和改变对焦范围。

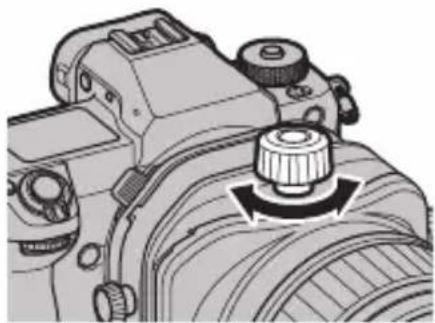

① 按箭头方向按下倾斜锁定开关（①），然后松开倾斜拨盘锁（②）。

①锐利部分可能会暴露。请勿触碰任何暴露的锐利部分。

4 按箭头方向转动倾斜拨盘锁以将其固定。

① 若要将倾斜量固定在 0 位置，请将倾斜锁定开关对准 LOCK 位置并转动倾斜拨盘锁。

可以在保持光轴笔直的同时平行于镜头光轴移动镜头的光轴，从而允许或向右移动拍摄范围。

步骤

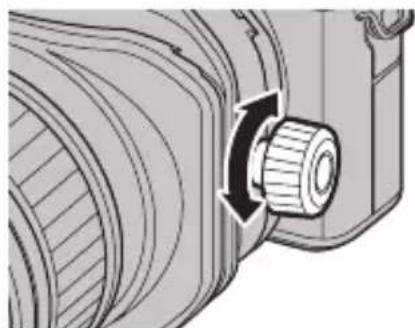

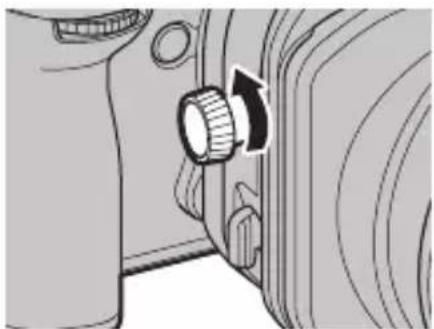

1 按箭头方向转动偏移拨盘锁以将其松开。

①锐利部分可能会暴露。请勿触碰任何暴露的锐利部分。
①转动偏移拨盘时，请事先检查偏移机构的周围以确保您的手指不会被夹在偏移机构和相机握柄或其他部件之间。
①大的偏移量可能会使画面边缘的光线发生变化。

兼容相机会在显示屏中显示偏移量。偏移量还包括拍摄时嵌入照片中的 EXIF 数据。有关详情，请参阅相机使用手册。

3 转动对焦环对拍摄对象进行对焦。

①该镜头无法使用自动对焦进行对焦。

4 按箭头方向转动偏移拨盘锁以将其固定。

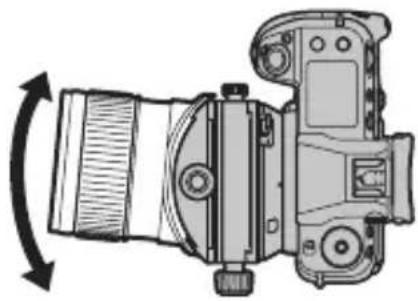

可以旋转倾斜/偏移机构以改变倾斜和偏移方向。

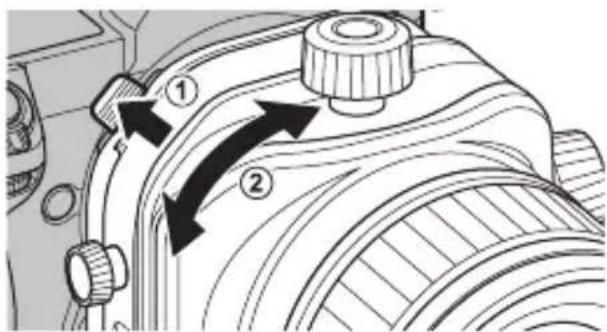

按箭头方向按下旋转锁定释放按钮（①），然后转动倾斜/偏移机构（②）。

① 进行旋转操作前, 请将倾斜和偏移量设为 0。
① 如果在按下旋转锁定释放按钮时突然转动倾斜/偏移机构，则可能撞到您的手指且使您受伤，所以请小心操作。
① 请勿同时进行倾斜/偏移操作和旋转操作。否则您的手指可能被夹住，导致受伤。
旋转范围为 ±90^ 。
旋转机构锁定在 0^ 和 ± 90^ 。此外，每 30^ 会听到咔哒声。建议在这些角度进行拍摄以免改变拍摄时的方位。
兼容相机会在显示屏中显示旋转量。旋转量还包括拍摄时嵌入照片中的EXIF数据。有关详情，请参阅相机使用手册。

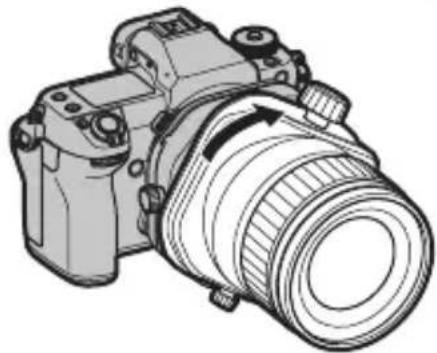

T/S 旋转

可以旋转倾斜机构以将倾斜和偏移的操作方向从正交改为相同方向。

按箭头方向按下 T/S 旋转锁定释放按钮（①），然后转动倾斜机构（②）。

① 进行 T/S 旋转操作前, 请将倾斜和偏移量设为 0。
① 如果在按下 T/S 旋转锁定释放按钮时突然转动倾斜机构，则可能撞到您的手指且使您受伤，所以请小心操作。
① 请勿同时进行倾斜/偏移操作和 T/S 旋转操作。否则您的手指可能被夹住，导致受伤。
旋转范围为 0-90^ 。
T/S 旋转机构锁定在 0^ 和 90^ 。此外，在 45^ 位置会听到咔哒声。建议在这些角度进行拍摄以免改变拍摄时的方位。

将倾斜和偏移设为相同方向

将倾斜方向旋转 90^ 以匹配偏移方向时,根据倾斜和偏移量,下表中所示灰色范围中的显示上会在垂直 (①)、水平 (②) 和对角 (③) 方向上出现暗角。

类型	GF30mmF5.6 T/S GF110mmF5.6 T/S Macro
镜头结构	11组16片(3个非球面元件、2个ED元件、1个超级ED元件)	9组11片(1个非球面元件、2个ED元件)
焦距(35mm格式相当值)	f=30mm (24mm)	f=110mm (87mm)
视角	84.7° 27.9°
最大光圈	f/5.6 f/5.6
最小光圈	f/32 f/32
光圈控制叶片数目等级大小	9片(圆形光圈孔)1/3EV (16级)	9片(圆形光圈孔)1/3EV (16级)
最小对焦距离(从焦平面开始测量)	0.3m	0.43m
最大放大倍率	0.21×	0.5×
倾斜范围	±8.5°	±10°
偏移范围	±15mm	±15mm
倾斜刻度	以1°为增量	以1°为增量
偏移刻度	以1mm为增量	以1mm为增量
镜头旋转	锁定在-90、0和90度,每30度会听到咔哒声	锁定在-90、0和90度,每30度会听到咔哒声
T/S旋转	锁定在0和90度,每45度会听到咔哒声	锁定在0和90度,每45度会听到咔哒声
外部体积:直径×长度*(近似值)*从镜头前部到镜头卡口边缘之间的距离	ø87.1mm×138.5mm注:倾斜/偏移机构为96mm长	ø95mm×149mm注:倾斜/偏移机构为96mm长
重量*(近似值)*不包括盖子、遮光罩、三和转接环	1340g脚架接环	1255g
滤镜尺寸	ø105mm(使用转接环)	ø72mm

① 为改进产品，我们有可能更改其规格和外观，恕不另行通知。
① 由于该镜头的构造方式, 在某些情况下, 照相机显示的 “距离指示” 可能与实际对焦距离不同。请将 “距离指示” 仅用作参考。
① 请勿使用增距镜。
① 进行倾斜或偏移操作时可能会发生以下情况。

• 自动曝光产生的效果可能与理想值的不同。
  · 相机的图像稳定功能可能无法正常工作。请在拍摄前关闭图像稳定。
  ·相机可能无法检测到与拍摄对象的距离。因此，某些相机功能可能无法正常工作。
• 根据拍摄环境, 捕捉到的图像中可能会出现颜色不规则, 且 EVF 或 LCD 显示的图像质量可能会下降。
• 使用电子前帘快门拍摄时，捕捉到的图像中可能会出现不均匀曝光。建议使用机械快门进行拍摄。

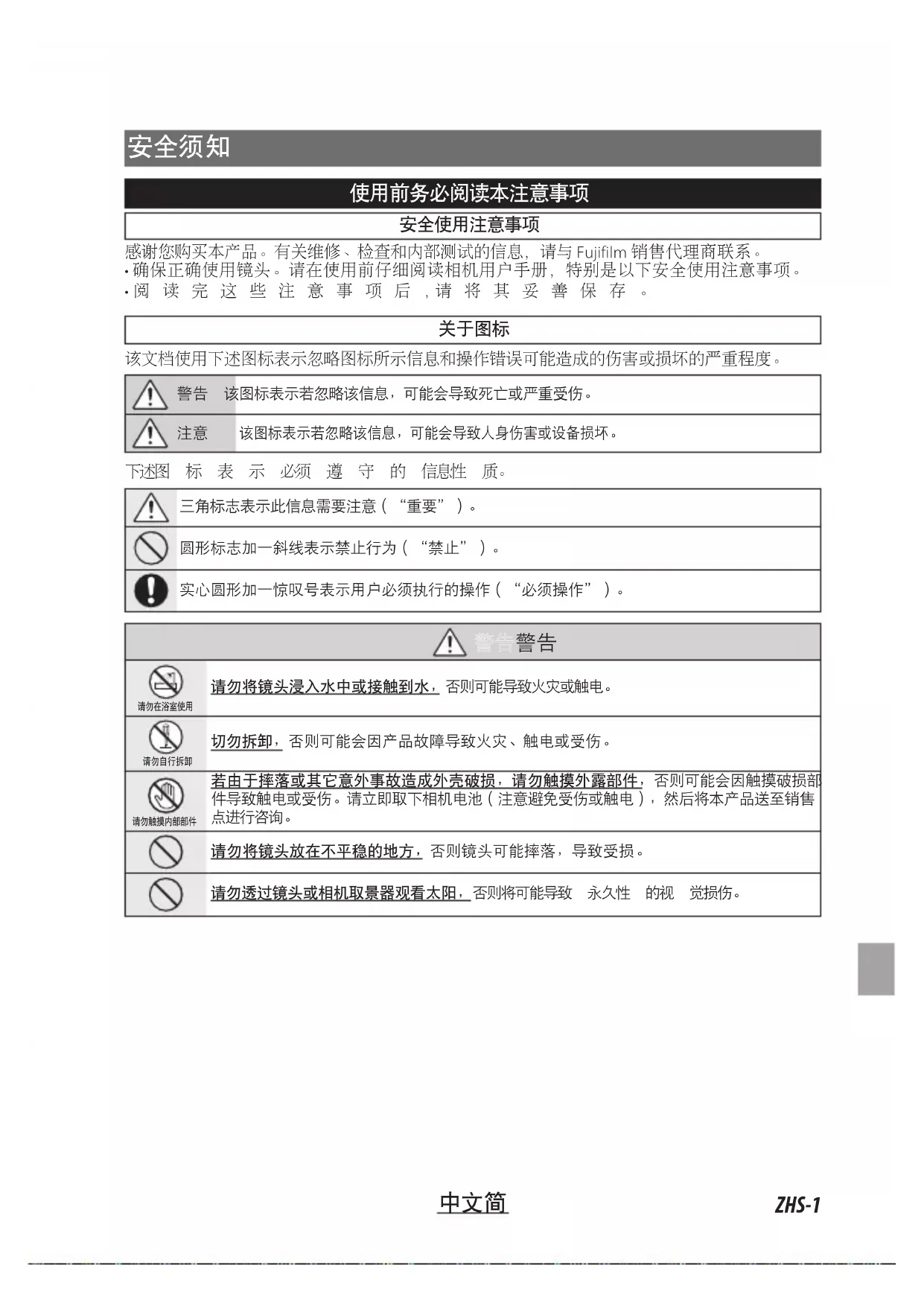

安全須知

使用前務必閱讀本注意事項

安全使用注意事項

感謝您選購本產品。有關維修、檢查和內部測試的資訊，請與 Fujifilm 經銷商聯絡。

· 確保正確使用鏡頭。請在使用前仔細閱讀相機使用手冊，特別是以下安全使用注意事項。
·閱讀完這些注意事項後，請將其妥善保管。

關於圖示

該文件使用下述圖示表示忽略圖示所示資訊和操作錯誤可能造成的傷害或損壞的嚴重程度。

警告 該圖示表示若忽略該資訊，可能會導致死亡或嚴重傷害。

注意 該圖示表示若忽略該資訊，可能會導致人身傷害或設備損壞。

下述圖示表示必須遵守的指示的性質。

三角標誌表示此資訊需要注意（“重要”）。

圓形標誌加一斜線表示禁止行為（“禁止”）。

實心圓形加一驚嘆號表示使用者必須執行的操作（“必要”）。

警告

請勿在浴室或淋浴設備中使用

請勿將鏡頭浸入水中或接觸到水，否則可能導致火災或電擊危險。

不可分解

不可分解，否則可能會因產品故障導致火災、電擊危險或受傷。

請勿觸摸内部部件

若由於摔落或其他意外事故造成外殼破損，請勿觸摸外露部件，否則可能會因觸摸破損部件導致電擊危險或受傷。請立即取下相機電池（注意避免受傷或遭受電擊），然後將本產品送至銷售點進行諮詢。

請勿將鏡頭放在不平穩的地方，否則鏡頭可能摔落，導致受損。

注意
	請勿在有水蒸氣或煙霧的地方或者非常潮濕或灰塵彌漫之處使用或存放鏡頭,否則可能導致火災或電擊危險。
	請勿將鏡頭置於陽光直射或極端高溫之處,如晴天密閉的汽車內,否則可能導致火災。
	請妥善保管,避免幼童接觸。本產品在兒童手中可能導致傷害。
	請勿用濕手操作,否則可能導致電擊危險。
	拍攝逆光拍攝對象時,請不要讓太陽進入構圖範圍。因為當太陽位於或靠近構圖範圍時,陽光可能透過鏡頭聚焦從而導致火災或灼傷。
	不使用本產品時,請蓋好鏡頭蓋並將其存放在無陽光照射的地方。因為陽光透過鏡頭聚焦將可能導致火災或灼傷。
	請勿直接提拿安裝於三腳架上的相機或鏡頭,否則相機或鏡頭可能摔落或撞擊其他物體,導致受損。
	在相機上安裝或取下鏡頭時,務必將傾斜和位移量設定為0。否則可能會導致手指被夾住,導致受傷或損壞相機。
	若在傾斜操作或位移操作過程中,傾斜/位移機構的部分會露出尖銳部件,請不要觸摸露出的部件。否則可能會造成人身傷害。
	請勿同時執行傾斜或位移操作和旋轉操作。您的手指可能會被夾住,造成傷害。
	請勿在傾斜/位移機構鎖定的情況下操作。請勿對旋鈕、鎖定開關或操縱桿施加過大的力。否則可能會導致鏡片損壞。

使用本產品前

針對舊式鏡頭和相機韌體，可能無法達成鏡頭的預期性能，並且某些功能可能無法使用。請務必將相機韌體更新至最新版本。有關檢視韌體版本訊息以及更新韌體的指示說明，請參閱以下網站：

若您無法訪問電腦，請從相機隨附的“FUJIFILM Worldwide Network”資料中所列當地經銷商處尋求支援資訊。

產品保養

若使用鏡頭遮光罩，拿起或持握相機時，切勿僅持拿遮光罩。
- 請保持鏡頭信號接點的清潔。
· 請使用吹氣球去除鏡頭表面的灰塵和浮屑。若要去除污點和指紋，可使用一塊滴有少許乙醇或鏡頭清潔劑的乾淨軟棉布或鏡頭清潔紙，以圓周運動方式從裡向外進行清潔，注意不要留下污漬，也不要用手指觸碰玻璃。
- 切勿使用塗料稀釋劑或苯等有機溶劑清潔鏡頭。
- 不使用鏡頭時，請蓋上鏡頭前後蓋。
- 為防止發霉和生銹，請將鏡頭和濾鏡存放在陰涼、乾燥的地方。切不可存放在直射陽光下，也不可與石腦油或樟腦丸一起存放。
· 請保持鏡頭乾燥。生銹將導致無法挽回的損壞。請擦乾雨水和水滴。
- 將鏡頭放置在過於炎熱的地方將可能導致損壞或變形。

鏡頭部件

① 鏡頭前蓋
② 前環*
③ 對焦環
④ 傾斜標記/傾斜標度
⑤ 傾斜轉盤
⑥ 安裝標記(焦距)
⑦ 位移轉盤
⑧方位標記(在鏡頭上)
⑨ 傾斜鎖定開關
⑩ 傾斜轉盤鎖定
⑪ 鏡頭信號接點

⑫ 旋轉鎖定釋放鈕
⑬ 位移標記/位移標度
⑭ 位移轉盤鎖定
⑮ T/S 旋轉鎖定釋放鈕
⑯ 三腳架固定底座 *
⑰ 三腳架固定環參考標記（在固定環上）*
⑱ 鎖定旋鈕*
⑲ 鏡頭遮光罩*
⑳ 配接環蓋*
②1 配接環*
②2 鏡頭後蓋

* 僅限 GF30mmF5.6 T/S

◆ GF30mmF5.6 T/S 鏡頭在此處用於說明目的。

隨附配件

GF30mmF5.6 T/S

• 配接環蓋
  · 鏡頭遮光罩
• 三腳架固定底座

GF110mmF5.6 T/S Macro

· 鏡頭前蓋
· 鏡頭後蓋

· 鏡頭袋

安裝鏡頭

有關安裝和取下鏡頭的資訊，請參閱相機使用手冊。

① 本鏡頭僅適用於 FUJIFILM G 卡口，不適用於 X 卡口。
① 在安裝或取下鏡頭之前，將傾斜和位移量設定為 0，並將旋轉機構和 T/S 旋轉機構返回至鎖定位置。

取下蓋子

請如圖所示取下蓋子。

安裝好鏡頭遮光罩即可減少強光並保護鏡頭前部元件。

1 從鏡頭上取下前環。

2 將配接環安裝至鏡頭（①），然後將鏡頭遮光罩安裝至配接環（②）。

①安裝鏡頭遮光罩或濾鏡時，確保使用配接環。
①將配接環安裝至鏡頭後，若您將鏡頭遮光罩或濾鏡安裝得太緊，則在取下配接環時，鏡頭遮光罩或濾鏡仍可能會粘連在配接環上。切勿試圖強行將鏡頭遮光罩或濾鏡與配接環分離，因為濾鏡螺紋可能會傷到您的雙手。請使用矽膠開瓶器或類似工具同時壓住鏡頭遮光罩或濾鏡和配接環，然後用您的手掌將它們擰鬆。

安裝三腳架固定底座（僅限 GF30mmF5.6 T/S）

①將鎖定旋鈕與環標記對齊（①），然後朝自己的方向拉動鎖定旋鈕（②）以打開環（③）。

根據相機方向，將三腳架固定環參考標記與方向標記或傾斜標度的中心對齊。

鏡頭的光軸可以傾斜。透過將鏡頭的光軸相對於成像表面成傾斜狀態，可以傾斜對焦平面並改變對焦範圍。

1 按箭頭方向按下傾斜鎖定開關（①），然後鬆開傾斜轉盤鎖定（②）。

①可能會露出尖銳部件。露出任何尖銳部件時，請不要觸摸。

3 轉動對焦環以對焦拍攝對象。

①此鏡頭無法使用自動對焦進行對焦。

4 按箭頭方向轉動傾斜轉盤鎖定以將其固定。

① 若要將傾斜量固定在 0 位置，請將傾斜鎖定開關與 LOCK 位置對齊，然後轉動傾斜轉盤鎖定。

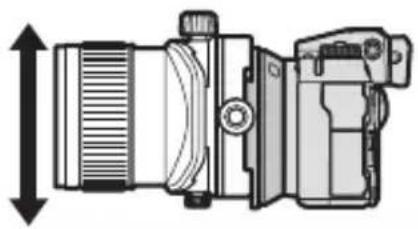

鏡頭的光軸可以平行於鏡頭的光軸移動，同時保持光軸平直，從而允許拍攝範圍向上、向下、向左或向右移動。

1 按箭頭方向轉動位移轉盤鎖定以將其鬆開。

①可能會露出尖銳部件。露出任何尖摸。

①轉動位移轉盤時，請事先檢查位移機構的周圍環境，以確保您的手指不會夾在位移機構和相機手把或其他組件之間。

①較大的位移量可能會在畫面的邊緣處產生光線變化。

兼容相機會在螢幕中顯示位移量。位移量還含在拍攝時嵌入照片的 EXIF 數據中。有關詳情，請參閱相機使用手冊。

3 轉動對焦環以對焦拍攝對象。

①此鏡頭無法使用自動對焦進行對焦。

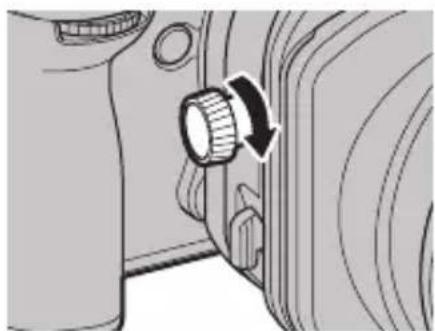

4 按箭頭方向轉動位移轉盤鎖定以將其固定。

傾斜/位移機構可以旋轉以改變傾斜和位移方向。

按箭頭方向按下旋轉鎖定釋放鈕（①），然後轉動傾斜/位移機構（②）。

① 在執行旋轉操作之前，將傾斜和位移量設定為0。
① 若在按住旋轉鎖定釋放鈕的同時突然轉動傾斜/位移機構，您可能會撞到手指而受傷，因此請小心操作。
① 請勿同時執行傾斜/位移操作和旋轉操作。您的手指可能會被夾住，造成傷害。
旋轉範圍為 ±90°。
旋轉機構鎖定在 0^ 和 ± 90^ 。此外，每 30^ 就可以感覺到一次牢固卡噠聲。我們建議以這些角度拍攝，以避免在拍攝時改變方向。
兼容相機會在螢幕中顯示旋轉量。旋轉量還含在拍攝時嵌入照片的 EXIF 數據中。有關詳情，請參閱相機使用手冊。

T/S 旋轉

傾斜機構可以旋轉以改變傾斜的操作方向，並從正交方向位移至同一方向。

按箭頭方向按下 T/S 旋轉鎖定釋放鈕（①），然後轉動傾斜機構（②）。

① 在執行 T/S 旋轉操作之前，將傾斜和位移量設定為 0。
① 若在按住 T/S 旋轉鎖定釋放鈕的同時突然轉動傾斜機構，您可能會撞到手指而受傷，因此請小心操作。
① 請勿同時執行傾斜/位移操作和 T/S 旋轉操作。您的手指可能會被夾住，造成傷害。
旋轉範圍為0-90°。
T/S 旋轉機構鎖定在 0° 和 90°。此外，在 45° 位置可以感覺到一次牢固卡噠聲。我們建議以這些角度拍攝，以避免在拍攝時改變方向。

將傾斜和位移設定為同一方向

當傾斜方向旋轉 90° 以匹配位移方向時，顯示中的直立（①）、橫向（②）和對角線（③）方向將出現邊暈，其灰度範圍如下表所示，具體取決於傾斜和位移量。

	GF30mmF5.6 T/S GF110mmF5.6 T/S Macro
直立
	位移量(mm)		位移量(mm)
横向
	位移量(mm)		位移量(mm)
對角線
	位移量(mm)		位移量(mm)

規格

類型 GF30mmF5.6 T/S GF110mmF5.6 T/S	Macro
鏡頭結構	11組16片(3個非球面元件、2個ED元件、1個超級ED元件)	9組11片(1個非球面元件、2個ED元件)
焦距(35mm格式相當值)	f=30mm (24mm)	f=110mm (87mm)
畫角	84.7°	27.9°
最大光圈 f/5.6 f/5.6
最小光圈 f/32	f/32
光圈控制
葉片數目	9片(圓形光圈孔)	9片(圓形光圈孔)
等級大小	1/3EV(16級)	1/3EV(16級)
最小對焦距離(從焦平面開始測量)	0.3m	0.43m
最大放大倍率	0.21×	0.5×
傾斜範圍	±8.5°	±10°
位移範圍	±15mm	±15mm
傾斜標度	以1°為增量的標尺	以1°為增量的標尺
位移標度	以1mm為增量的標尺	以1mm為增量的標尺
鏡頭旋轉	在-90、0和90度處鎖定,每30度會有一次牢固卡噠聲	在-90、0和90度處鎖定,每30度會有一次牢固卡噠聲
T/S旋轉	在0和90度處鎖定,每45度會有一次牢固卡噠聲	在0和90度處鎖定,每45度會有一次牢固卡噠聲
外部體積:直徑×長度*(近似值)*從鏡頭前部到鏡頭卡口邊緣之間的距離	ø87.1mm×138.5mm附註:傾斜/位移機構長96mm	ø95mm×149mm附註:傾斜/位移機構長96mm
重量*(近似值)*不包括蓋子、遮光罩、三底座和配接環	1340g腳架固定	1255g
濾鏡尺寸	ø105mm(使用配接環)	ø72mm

① 為改進產品，我們有可能更改其規格和外觀，恕不另行通知。

① 由於該鏡頭的構造方式，在某些情況下，相機顯示的“距離指示器”可能與實際對焦距離不同。請將“距離指示器”僅用作參考。

① 請勿使用增距鏡。

① 執行傾斜或位移操作時可能會發生以下情況。

- 自動曝光可能會生成與最佳值不同的結果。

· 相機的影像穩定功能可能無法正常工作。拍攝前請關閉影像穩定功能。

·相機可能無法偵測到與拍攝對象間的距離。因此，某些相機功能可能無法正常工作。

· 根據拍攝條件，在拍攝的影像中可能會出現顏色不規則，並且 EVF 或 LCD 顯示的影像品質可能會下降。

· 當使用電子前簾快門進行拍攝時，拍攝的影像可能會出現曝光不均勻的情況。建議使用機械快門拍攝。
