| 제품 유형 | 틸트/시프트 매크로 렌즈 |
| 마운트 | 후지필름 G (전용, X 비호환) |
| 초점 거리 | 110mm (35mm 환산 87mm) |
| 최대 조리개 | f/5.6 |
| 최소 조리개 | f/32 |
| 광학 구성 | 9군 11매 (비구면 1매, ED 2매) |
| 화각 | 27.9° |
| 최소 초점 거리 | 0.43m (초점면 기준) |
| 최대 배율 | 0.5× |
| 틸트 범위 | ±10° |
| 시프트 범위 | ±15mm |
| 렌즈 회전 | -90°, 0°, 90°에서 잠금, 30° 간격 클릭 |
| 틸트 회전 (B/D) | 0° 및 90°에서 잠금, 45°에서 클릭 |
| 필터 직경 | 72mm |
| 크기 (직경 × 길이) | ∅ 95mm × 149mm |
| 무게 (액세서리 제외) | 1255g |
| 조리개 날 수 | 9매 (원형 조리개) |
| 제공 액세서리 | 전면 및 후면 캡, 케이스 |
| 관리 및 청소 | 블로어와 부드러운 천으로 청소; 용제 사용 금지; 건조하고 직사광선을 피해 보관 |
| 안전 | 렌즈를 통해 태양을 보지 마십시오; 물과 극한의 열을 피하십시오; 분해 금지 |
| 부품 및 수리 가능성 | 수리는 후지필름 대리점에 문의 |
| 일반 정보 | 펌웨어 업데이트 필요; 틸트/시프트 모드에서 AF 불가 |
자주 묻는 질문 - GF110mmF5.6 T/S Macro FUJIFILM
사용자 질문 GF110mmF5.6 T/S Macro FUJIFILM
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 렌즈 무료 PDF 형식! 매뉴얼 찾기 GF110mmF5.6 T/S Macro - FUJIFILM 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. GF110mmF5.6 T/S Macro 브랜드 FUJIFILM.
사용 설명서 GF110mmF5.6 T/S Macro FUJIFILM

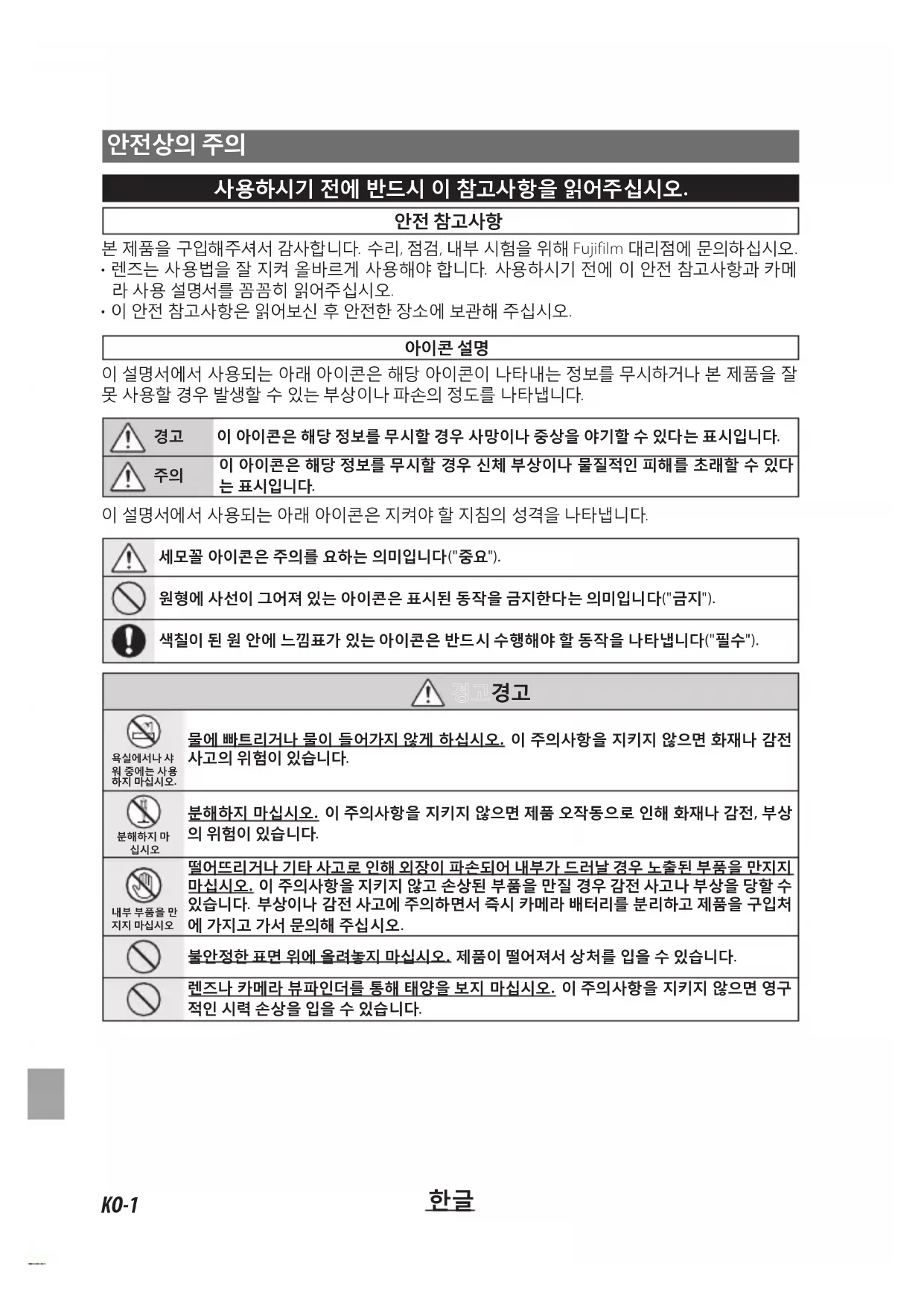

사용하시기 전에 반드시 이 참고사항을 읽어주십시오.
안전 참고사항
본 제품을 구입해주셔서 감사합니다. 수리, 점검, 내부 시험을 위해 Fujifilm 대리점에 문의하십시오.
·렌즈는 사용법을 잘 지켜 올바르게 사용해야 합니다. 사용하시기 전에 이 안전 참고사항과 카메라 사용 설명서를 꼼꼼히 읽어주십시오.
·이 안전 참고사항은 읽어보신 후 안전한 장소에 보관해 주십시오.
아이콘 설명
이 설명서에서 사용되는 아래 아이콘은 해당 아이콘이 나타내는 정보를 무시하거나 본 제품을 잘못 사용할 경우 발생할 수 있는 부상이나 파손의 정도를 나타냅니다.
경고
이 아이콘은 해당 정보를 무시할 경우 사망이나 중상을 야기할 수 있다는 표시입니다.
주의
이 아이콘은 해당 정보를 무시할 경우 신체 부상이나 물질적인 피해를 초래할 수 있다는 표시입니다.
이 설명서에서 사용되는 아래 아이콘은 지켜야 할 지침의 성격을 나타냅니다.
세모꼴 아이콘은 주의를 요하는 의미입니다("중요").
원형에 사선이 그어져 있는 아이콘은 표시된 동작을 금지한다는 의미입니다("금지").
색칠이 된 원 안에 느낌표가 있는 아이콘은 반드시 수행해야 할 동작을 나타냅니다("필수").
경고
욕실에서나 샤 워 중에는 사용 하지 마십시오.
물에 빠트리거나 물이 들어가지 않게 하십시오. 이 주의사항을 지키지 않으면 화재나 감전사고의 위험이 있습니다.
분해하지 마 십시오
분해하지 마십시오. 이 주의사항을 지키지 않으면 제품 오작동으로 인해 화재나 감전, 부상의 위험이 있습니다.
내부 부품을 만 지지 마십시오
떨어뜨리거나 기타 사고로 인해 외장이 파손되어 내부가 드러날 경우 노출된 부품을 만지지 마십시오. 이 주의사항을 지키지 않고 손상된 부품을 만질 경우 감전 사고나 부상을 당할 수 있습니다. 부상이나 감전 사고에 주의하면서 즉시 카메라 배터리를 분리하고 제품을 구입처에 가지고 가서 문의해 주십시오.
불안정한 표면 위에 올려놓지 마십시오. 제품이 떨어져서 상처를 입을 수 있습니다.
렌즈나 카메라 뷰파인더를 통해 태양을 보지 마십시오. 이 주의사항을 지키지 않으면 영구적인 시력 손상을 입을 수 있습니다.
| 주의 | |
| 증기나 연기에 노출되거나 습도가 많거나 먼지가 많은 곳에서 사용하거나 보관하지 마십시오. 이 주의사항을 지키지 않으면 화재나 감전 사고의 위험이 있습니다. | |
| 맑은 날 문을 닫아 둔 차량 안 등, 직사광선이 내리rö거나 온도가 매우 높은 곳에 내버려두지 마십시오. 이 주의사항을 지키지 않으면 화재의 위험이 있습니다. | |
| 카메라는 어린 아이의 손이 닿지 않는 곳에 두십시오. 어린 아이가 만지다가 부상을 입을 수 있습니다. | |
| 젖은 손으로 만지지 마십시오. 이 주의사항을 지키지 않으면 감전의 위험이 있습니다. | |
| 역광 피사체를 촬영할 때 태양을 구도 안에 넣지 않도록 하십시오. 태양이 구도 안에 있거나 구도와 가까이 있을 때 햇빛이 카메라 속에 초점을 맞추어 화재나 화상을 일으킬 수 있습니다. | |
| 제품을 사용하지 않을 때 렌즈 캡을 다시 부착하고 직사광선을 피해 보관하십시오, 렌즈로 초점을 만든 햇빛이 화재나 화상을 일으킬 수 있습니다. | |
| 카메라나 렌즈를 삼각대에 부착한 채로 들고 다니지 마십시오. 제품이 떨어지거나 다른 물체를 쳐서 다칠 수 있습니다. | |
| 카메라에 렌즈를 부착하거나 분리할 때 기울기 및 이동량을 항상 0으로 설정하십시오. 이 주의 사항을 지키지 않으면 손가락이 끼여 부상을 입거나 카메라가 손상될 수 있습니다. | |
| 기울기 작동이나 이동 중에 기울기/이동 메커니즘의 일부에 날카로운 부분이 노출된 경우 노출된 부분을 만지지 마십시오. 이 주의사항을 지키지 않으면 부상을 입을 수 있습니다. | |
| 기울기 또는 이동과 회전 작동을 동시에 수행하지 마십시오. 손가락이 끼어 부상을 입을 수 있습니다. | |
| 기울기/이동 메커니즘이 잠긴 상태에서 작동하지 마십시오. 손잡이, 잠금 스위치 또는 레버에 과도한 힘을 가하지 마십시오. 이 주의사항을 지키지 않으면 렌즈가 손상될 수 있습니다. | |
가정에서의 전기 및 전자 장비 폐기 지침
유럽 연합, 노르웨이, 아이슬란드 및 리히텐슈타인: 이 제품이나 설명서, 보증서 또는 포장에 표시된 이 기호는 제품을 가정의 일반 쓰레기로 처리해서는 안 된다는 것을 의미합니다. 이러한 제품은 지정된 전기 및 전자 장비 재활용품 수집 장소에 폐기해야 합니다.
이 제품을 올바른 방법으로 폐기함으로써, 잘못된 폐기 방식 때문에 환경과 신체 건강에 미칠 수 있는 부정적인 결과를 예방할 수 있습니다.
자원 재활용은 천연 자원 보호에 도움이 됩니다. 이 제품의 재활용에 대한 자세한 내용은 현지 동사무소나 생활 자원 수거 담당부서 또는 제품 구입처에 문의하십시오.
유럽 연합, 노르웨이, 아이슬란드 및 리히텐슈타인 이외 국가: 배터리나 축전지를 포함하여 본 제품을 폐기할 때는 현지 담당기관에 문의하여 적절한 폐기 방법을 알아보십시오.
Korean Class B ITE
이 기기는 가정용으로 전자파적합등록을 한 기기로서 주거지역에서는 물론 모든 지역에서 사용할 수 있습니다.
이 제품을 사용하기 전에
렌즈가 예상대로 작동하지 않을 수 있으며 오래된 렌즈나 카메라 펌웨어에서는 일부 기능을 사용하지 못할 수 있습니다. 렌즈와 카메라 펌웨어를 최신 버전으로 업데이트하십시오. 펌웨어 버전 정보 보기 및 펌웨어 업데이트에 대한 지침은 다음 웹 사이트에서 다운로드할 수 있습니다.
컴퓨터를 사용할 수 없으면, 카메라와 함께 제공된 "FUJIFILM Worldwide Network" 자료에 열거된 현지 지정점에서 지원을 받으실 수 있습니다.
제품 보호
- 렌즈 후드를 사용할 때 후드만 잡은 채로 카메라를 들어 올리거나 들고 있지 마십시오.
-렌즈신호접점을깨끗한상태로유지하십시오. - 블로어를 사용하여 렌즈 또는 필터의 유리면에 붙은 먼지와 보풀을 제거합니다. 얼룩이나 지문을 지우려면 렌즈 클리너를 부드럽고 깨끗한 무명천이나 렌즈 클리닝 티슈에 조금 묻힌 후 중앙에부터 바깥쪽으로 부드럽게 원을 그리며 닦아 줍니다. 이때 얼룩을 남기거나 손가락으로 유리를 만지지 않도록 주의합니다.
-절대 페인트 시너나 벤젠과 같은 유기용매를 사용하여 렌즈를 청소하지 마십시오.
-렌즈를 사용하지 않을 때 앞캡과 뒷캡을 부착하십시오.
• 곱팡이나 녹이 생기지 않도록 서늘하고 건조한 곳에 렌즈와 필터를 보관합니다. 직사광선을 피하고 나프탈렌이나 좀약과 함께 보관하지 마십시오. - 렌즈를 건조한 상태로 유지하십시오. 렌즈에 녹이 슬면 수리가 불가능할 수 있습니다. 빛물과 물방울을 닦아냅니다.
·렌즈를 매우 뜨거운 곳에 두면 손상이나 뒤틀림이 발생할 수 있습니다.

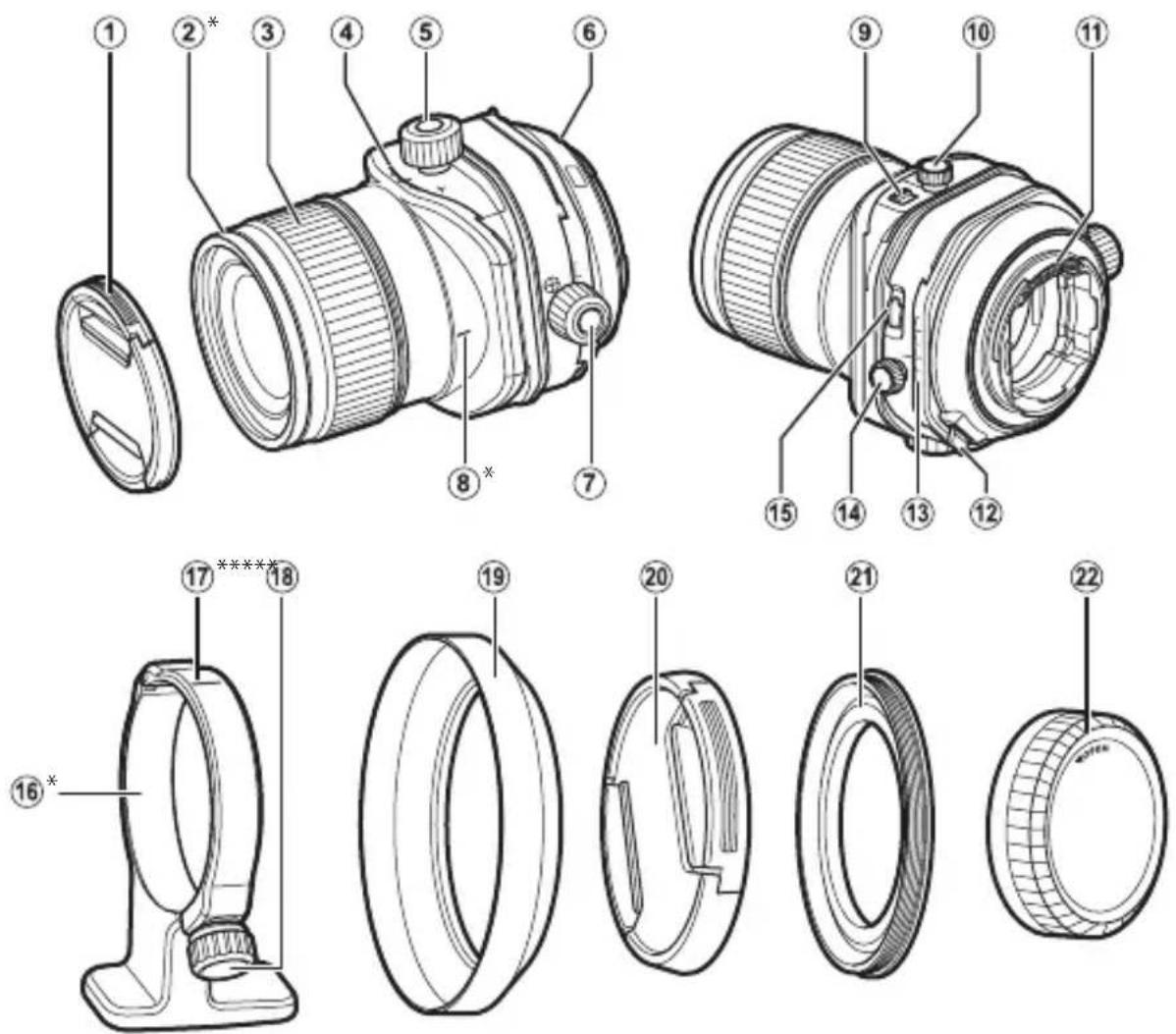

렌즈 각부
① 앞 렌즈Cab
② 프론트 링*
③ 초점 링
④기울기 지표/기울기 눈금
⑤ 기울기 다이얼
⑥ 장착 마크 (초점 거리)
⑦ 이동 다이얼
⑧ 방향 지표(렌즈)*
⑨ 기울기 잠금 스위치
⑩ 기울기 다이얼 잠금
⑪ 렌즈 신호 접점
⑫ 회전 잠금 해제 버튼
⑬ 이동 지표/이동 눈금
⑭ 이동 다이얼 잠금
⑮ T/S 회전 잠금 해제 버튼
⑯ 삼각대 칼라 풋*
⑰ 삼각대 칼라 참고 지표(칼라)*
⑱ 잠금 손잡이*
⑲ 렌즈 후드*
⑳ 어댑터 링 캡*
②1 어댑터 링 *
②2 렌즈 듮 커버
*GF30mmF5.6 T/S 전용
GF30mmF5.6 T/S 렌즈는 예시 목적으로 여기에 사용됩니다.
제공되는 액세서리
GF30mmF5.6 T/S
- 앞 렌즈Cab
·렌즈 듮 커버
-렌즈 파우치
-어댑터 링
·어댑터 링Cab
·렌즈 후드
·삼각대 칼라 풋
GF110mmF5.6 T/S Macro
- 앞 렌즈캡
·렌즈 뒷 커버
- 렌즈 파우치
렌즈 부착
렌즈를 부착하고 제거하는 방법은 카메라 사용 설명서를 참조하십시오.
① 이 렌즈는 FUJIFILMG 마운트 전용이며 X 마운트와 함께 사용할 수 없습니다.
① 렌즈를 부착하거나 분리하기 전에 기울기 및 이동량을 0으로 설정하고 회전 메커니즘과 T/S 회전 메커니즘을 잠금 위치로 되돌립니다.

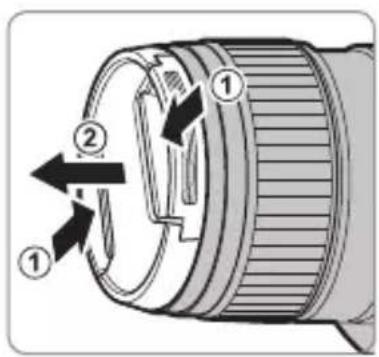

캡 제거
그림처럼 캡을 제거합니다.
후드 부착 (GF30mmF5.6 T/S 전용)
부착되면, 렌즈 후드는 섬광을 줄여주고 전면 렌즈 구성 요소를 보호합니다.

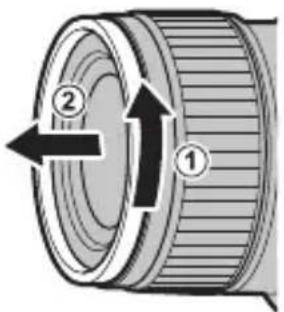

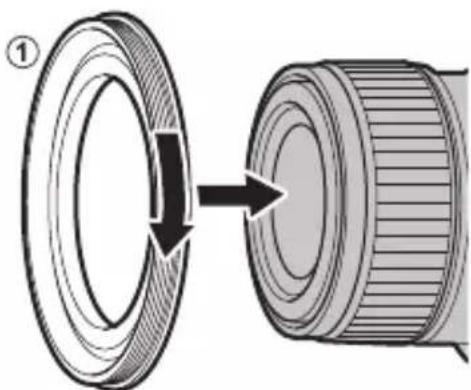

1 렌즈에서 프론트 링을 분리합니다.
2 어댑터 링을 렌즈에 부착한 다음 (①), 렌즈 후드를 어댑터 링에 부착합니다(②).
① 렌즈 후드나 필터를 부착할 때는 어댑터 링을 사용해야 합니다.
① 렌즈에 어댑터 링을 부착한 후 렌즈 후드나 필터를 너무 세게 붙이면 어댑터 링을 분리할 때 어DBT 링에 달라붙을 수 있습니다. 어DBT 링에서 렌즈 후드나 필터를 강제로 분리하지 마십시오. 필터 나사산으로 인해 손이 다칠 수 있습니다. 렌즈 후드 또는 필터와 어DBT 링을 실리콘 병따개 등으로 덧고 손바닥을 사용하여 나사를 품니다.
삼각대 이음 고리발 부착 (GF30mmF5.6 T/S 전용)

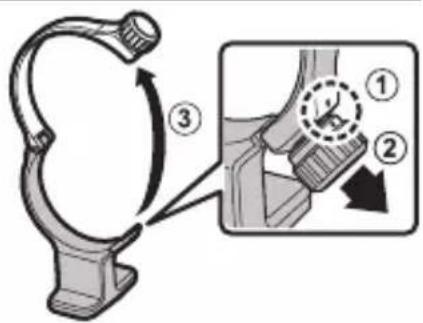

① 잠금 손잡이를 링지표에 맞춘 다음(①), 잠금 손잡이를 몸쪽으로 당겨(②) 링을 엽니다(③).
2 링을 삼각대 칼라 풋 장착 홈에 맞춥니다.
카메라 방향에 따라 방향 지표 또는 기울기 눈금의 중심에 삼각대 칼라 기준지표를 맞춤니다.

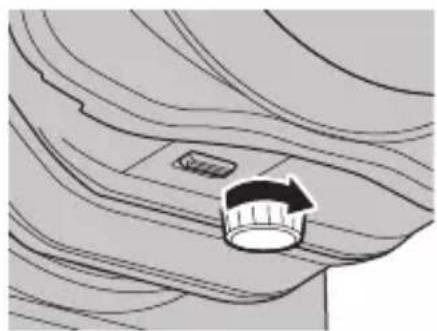

3 잠금 손잡이를 돌려 링을 고정합니다.

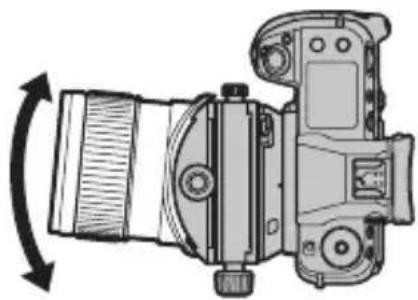

렌즈의 광학 축을 기울일 수 있습니다. 이미 징 표면을 기준으로 렌즈의 광학 축을 기울이면 초점면을 기울이고 초점 범위를 변경할 수 있습니다.

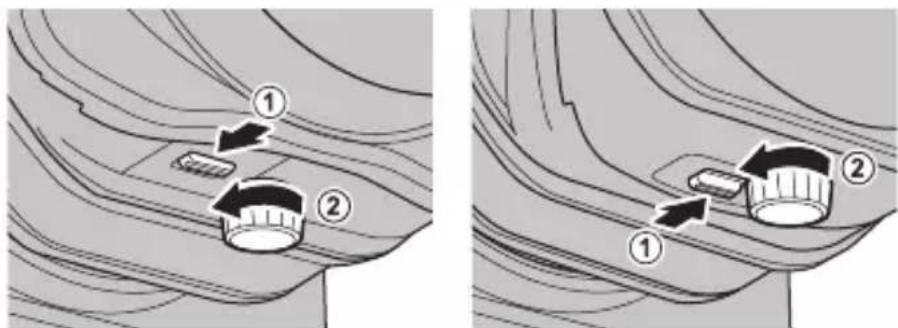

① 화살표 방향으로 기울기 잠금 스위치를 누른 다음(①), 기울기 다이얼 잠금 장치를 품니다(②).

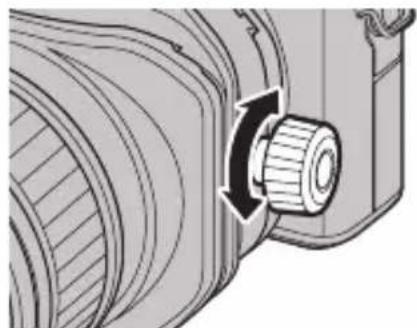

② 기울기 다이얼을 돌려 기울기 양을 조정합니다.
① 날카로운 부분이 노출될 수 있습니다. 날카로운 부분이 노출된 경우 해당 부분을 만지지 마십시오.
3 초점 링을 돌려 피사체에 초점을 맞춥니다.
① 이 렌즈는 자동 초점을 사용하여 초점을 맞출 수 없습니다.

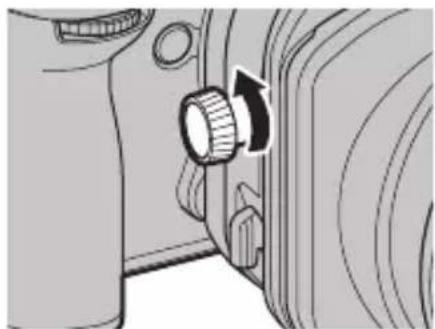

4 기울기 다이얼 잠금 장치를 화살표 방향으로 돌려 고정합니다.
① 기울기 양을 0 위치에 고정하려면 기울기 잠금 스위치를 LOCK 위치에 맞춘 다음 기울기 다이얼 잠금 장치를 돌립니다.

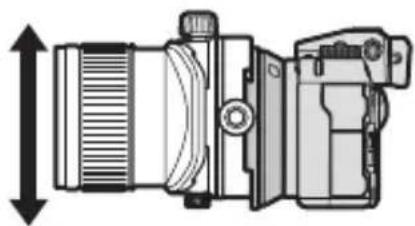

렌즈 광학 축은 광학 축을 직선으로 유지하면서 렌즈 광학 축과의 평행 이동이 가능해 촬영 범위를 위, 아래, 왼쪽 또는 오른쪽으로 옮길 수 있습니다.

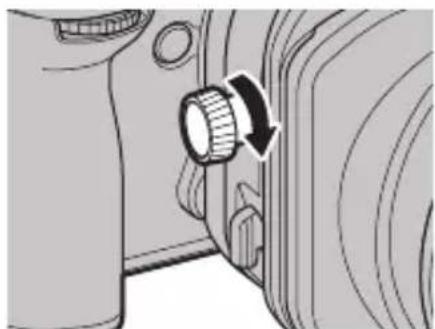

1 이동 다이얼 잠금 장치를 화살표 방향으로 돌려 풀어줍니다.

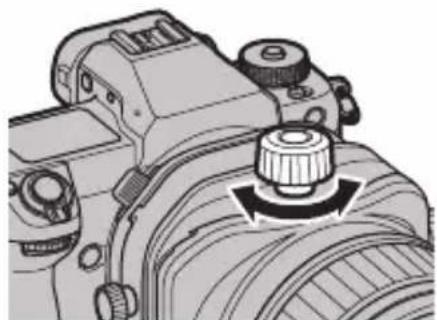

2 이동 다이얼을 돌려 이동량을 조정합니다.
① 날카로운 부분이 노출될 수 있습니다. 날카로운 부분이 노출된 경우 해당 부분을 만지지 마십시오.
① 이동 다이얼을 돌릴 때 이동 메커니즘과 카메라 그립 또는 기타 구성 요소 사이에 손가락이 끼지 않도록 미리 이동 메커니즘 주변을 확인하십시오.
① 이동량이 크면 프레임 가장자리의 조명에 변화가 생길 수 있습니다.
호환되는 카메라의 경우 모니터에 이동량이 표시됩니다. 이동량은 촬영 시 사진에 내장되는 EXIF 데이터에도 포함됩니다. 자세한 내용은 카메라 설명서를 참조하십시오.
③ 초점 링을 돌려 피사체에 초점을 맞춤니다.
① 이 렌즈는 자동 초점을 사용하여 초점을 맞출 수 없습니다.
4 이동 다이얼 잠금 장치를 화살표 방향으로 돌려 고정합니다.
기울기/이동 메커니즘을 회전하여 기울기 및 이동 방향을 변경할 수 있습니다.

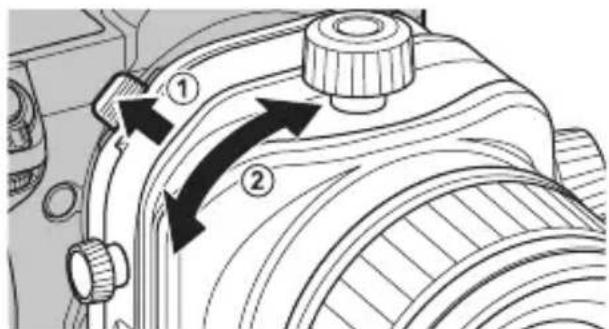

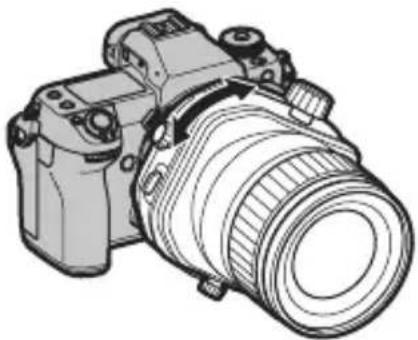

화살표 방향으로 회전 잠금 해제 버튼을 누른 다음(①) 기울기/이동 메 커니즘을 돌립니다(②).
① 회전 작동을 수행하기 전에 기울기 및 이동량을 0으로 설정합니다.
① 회전 잠금 해제 버튼을 누른 상태에서 기울기/이동 메커니즘을 갑자기 돌리면 손가락이 부딪혀 부상을 입을 수 있으니 주의하십시오.
① 기울기/이동과 회전 작동을 동시에 수행하지 마십시오. 손가락이 끼어 부상을 입을 수 있습니다.
회전 범위는 ±90°입니다.
회전 메커니즘은 0° 및 ±90°에서 잠갑니다. 또한 30°마다 딸깍거리는 느낌이 들 수 있습니다. 촬영하는 동안 방향이 바뀌지 않도록 이러한 각도로 촬영하는 것이 좋습니다.
호환되는 카메라의 경우 모니터에 회전량이 표시됩니다. 회전량은 촬영 시 사진에 내장되는 EXIF 데이터에도 포함됩니다. 자세한 내용은 카메라 설명서를 참조하십시오.

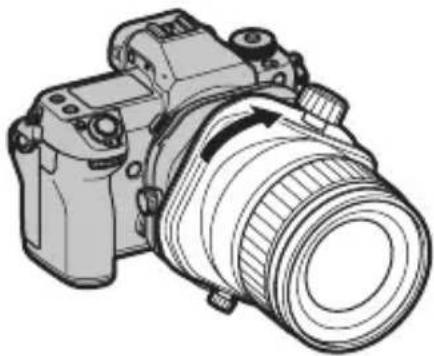

T/S 회전
기울기 메커니즘을 회전하여 기울기 및 이동에 대한 작동 방향을 직교 방향에서 동일한 방향으로 변경할 수 있습니다.

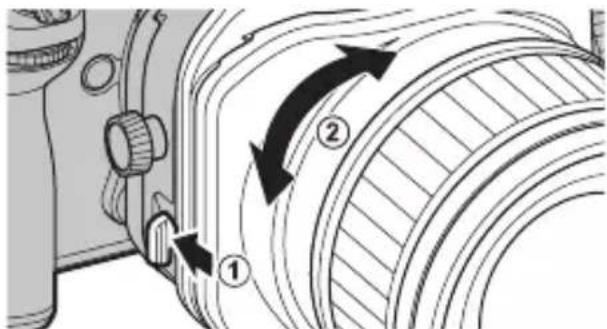

화살표 방향으로 T/S 회전 잠금 해제 버튼을 누른 다음(①) 기울기 메커니즘을 돌립니다(②).
① T/S 회전 작동을 수행하기 전에 기울기 및 이동량을 0으로 설정합니다.
① T/S 회전 잠금 해제 버튼을 누른 상태에서 기울기 메커니즘을 갑자기 돌리면 손가락이 부딪혀 부상을 입을 수 있으니 주의하십시오.
① 기울기/이동과 T/S 회전 작동을 동시에 수행하지 마십시오. 손가락이 끼어 부상을 입을 수 있습니다.
회전 범위는 0-90°입니다.
T/S 회전 메커니즘은 0° 및 90°에서 잠ります. 또한 45° 위치에서 딸 Zak하는 느낌이 들 수 있습니다.
촬영하는 동안 방향이 바뀌지 않도록 이러한 각도로 촬영하는 것이 좋습니다.
기울기 및 이동을 같은 방향으로 설정

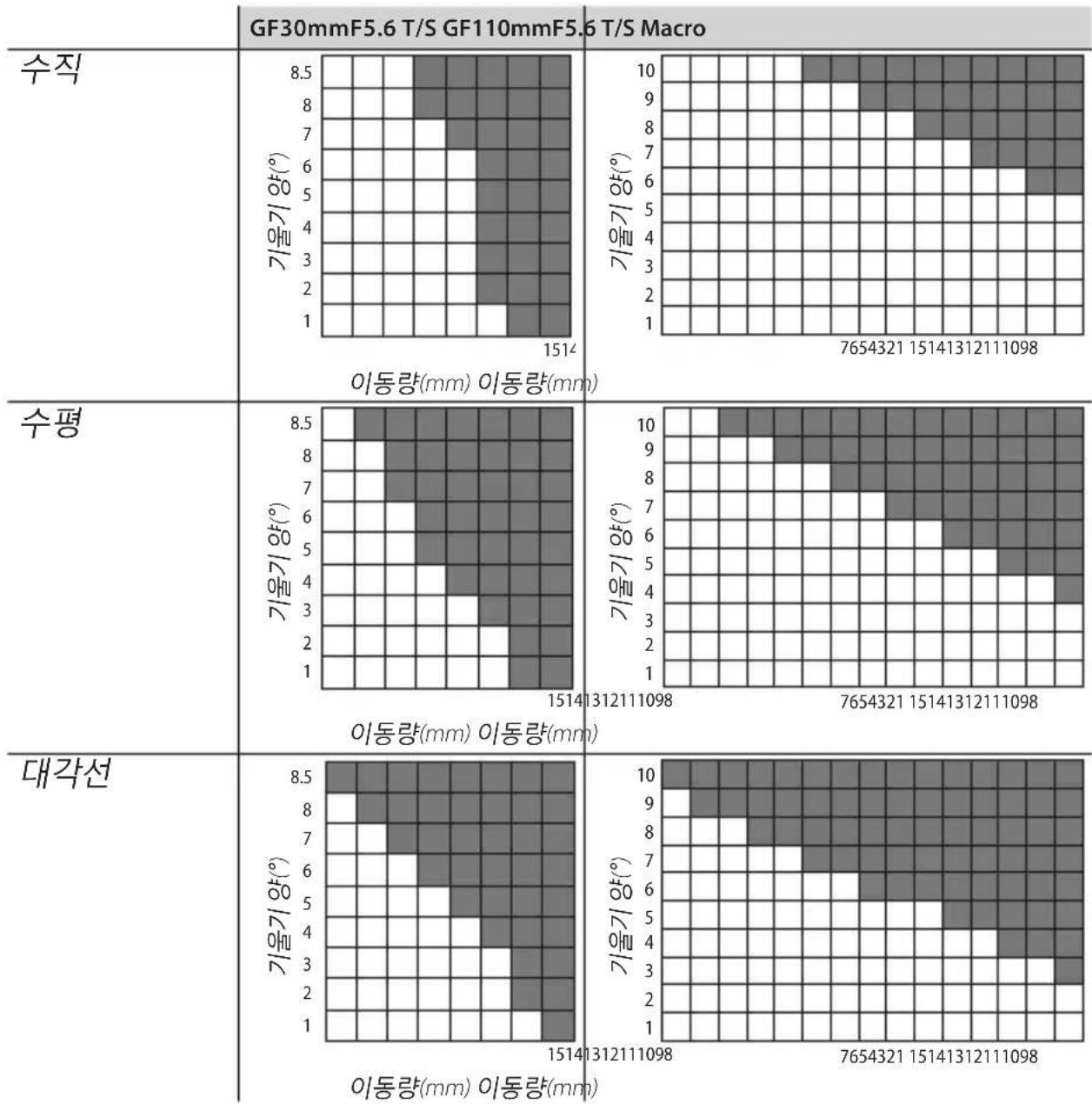

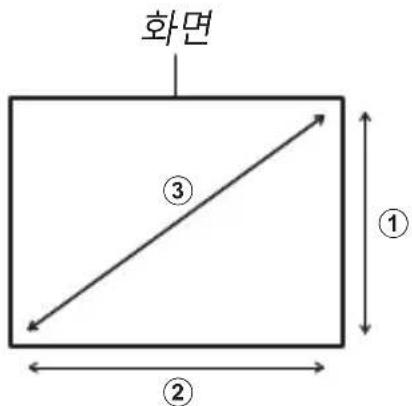

이동 방향과 일치하도록 기울기 방향을 90° 회전하면 화면의 수직(①), 수평(②), 대각선 (③) 방향에서 기울기 및 이동량에 따라 아래 표에 표시된 회색 범위에 따라 비네팅이 발생합니다.
사양
| 유형 GF30mmF5.6 T/S GF110mmF5.6 T/S Macro | ||
| 렌즈 구성 | 11그룹의 16구성(비구면 렌즈 3매, ED 렌즈 2매, Super ED 렌즈 1매) | 9그룹의 11구성(비구면 렌즈 1매, ED 렌즈 2매) |
| 초점 거리(35mm 형식과 동등) | f=30mm (24mm) | f=110mm (87mm) |
| 화각 | 84.7° | 27.9° |
| 최대 조리개 f/5.6 f/5.6 | ||
| 최소 조리개 f/32 f/32 | ||
| 조리개 제어 | ||
| 블레이드 수 | 9(원형 조리개) | 9(원형 조리개) |
| 스탑 크기 | 13 EV(16 스탑) | 13 EV(16 스탑) |
| 최소 초점 거리(초점면에서 측정) | 0.3m | 0.43m |
| 최대 확대 비율 | 0.21× | 0.5× |
| 기울기 범위 | ±8.5° | ±10° |
| 이동 범위 | ±15mm | ±15mm |
| 기울기 눈금 | 1°단위로 표시됨 | 1°단위로 표시됨 |
| 이동 눈금 | 1mm 단위로 표시됨 | 1mm 단위로 표시됨 |
| 렌즈 회전 | 30도마다 한 번씩 딜깍 느낌이들면서 -90, 0, 90도에서 잠김 | 30도마다 한 번씩 딜깍 느낌이들면서 -90, 0, 90도에서 잠김 |
| T/S 회전 | 45도마다 한 번씩 딜깍거리면서0도와 90도에서 잠김 | 45도마다 한 번씩 딜깍거리면서0도와 90도에서 잠김 |
| 외장 크기:직경 × 길이*(약)*렌즈 정면에서 렌즈 장착 플랜지까지의 거리 | ∅87.1 mm × 138.5 mm참고:기울기/이동 메커니즘의길이는 96mm임 | ∅95 mm × 149mm참고:기울기/이동 메커니즘의길이는 96mm임 |
| 중량*(약)*캡, 후드, 삼각대 칼라 풋 및 어댑터 링 제외 | 1340g | 1255g |
| 필터 크기 | ∅105mm (어댑터 링 사용) | ∅72mm |
① 개선 사항은 사양과 외양에 대한 발표되지 않은 변경 사항을 포함할 수 있습니다.
① 이 렌즈가 구성된 방법 때문에, 카메라에 표시된 "거리 표시"는 특정한 경우에 실제 초점 거리와 다를 수 있습니다. "거리 표시"는 참고용으로만 사용하십시오.
① 텔레 컨버터를 사용하지 마십시오.
① 기울기 또는 이동 작동을 수행할 때 다음과 같은 상황이 발생할 수 있습니다.
·자동 노출은 최적 값과 다른 결과를 생성할 수 있습니다.
- 카메라의 손떨림 보정 기능이 의도한 대로 작동하지 않을 수 있습니다. 촬영하기 전에 손떨림 보정 기능을 꼭니다.
- 카메라가 피사체와의 거리를 감지하지 못할 수 있습니다. 이러한 이유로 일부 카메라 기능이 의도한 대로 작동하지 않을 수 있습니다.
- 촬영 조건에 따라 촬영된 이미지에 색상이 불규칙하게 나타날 수 있으며 EVE 또는 LCD 화면의 화질이 저하될 수 있습니다.
- 전자식 선막 셔터로 촬영할 때 촬영된 이미지에 고르지 않은 노출이 발생할 수 있습니다. 기계식 셔터로 촬영하는 것이 좋습니다.
