XF 30mm f2.8 R LM WR Macro - 镜头 FUJIFILM - 免费用户手册

产品类型	适用于富士X卡口的定焦微距镜头
品牌	富士
型号	XF 30mm f/2.8 R LM WR Macro
实际焦距	30 mm
等效焦距（35mm全画幅）	46 mm
最大光圈	f/2.8
最小光圈	f/22
光学结构	11片9组（3片非球面，2片ED）
视角	50.7°
最近对焦距离	0.1 m（从焦平面算起）
最大放大倍率	1×（实物大小）
滤镜直径	43 mm
尺寸（直径×长度）	∅60 × 69.5 mm
重量（不含镜头盖和遮光罩）	195 g
卡口	富士X卡口（不兼容G卡口或X胶片相机）
光圈控制	光圈环，1/3 EV步进（19档），9叶片（圆形光圈）
对焦	线性马达自动对焦（LM）
防尘防滴溅	防溅（卡口处橡胶圈）
随附配件	前盖、后盖、遮光罩、保护布
维护	使用吹气球和软布清洁；请勿使用有机溶剂
存储	阴凉干燥处，避免阳光直射和樟脑
安全	请勿通过镜头直视太阳；请勿浸入水中；请勿拆卸
可维修性	如需维修请联系富士代表；可更换密封圈（授权中心）
通用信息	可能需要更新固件以获得最佳兼容性

常见问题 - XF 30mm f2.8 R LM WR Macro FUJIFILM

这款镜头的最短对焦距离是多少？

最近对焦距离为0.1米（10厘米），从焦平面算起，可实现1:1的放大倍率（实物大小）。

这款镜头兼容富士X卡口相机吗？

是的，它专为富士X卡口设计。不兼容G卡口或X卡口胶片相机。

如何安全清洁镜头？

使用吹气球清除灰尘，然后用蘸有光学清洁剂的软棉布从中心向外以圆周运动擦拭。切勿使用苯或油漆稀释剂等溶剂。

最小和最大光圈是多少？

最大光圈为f/2.8，最小光圈为f/22。光圈环以1/3 EV步进控制，共19档。

如何安装遮光罩？

将遮光罩的安装标记与镜头的标记对齐，然后旋转至卡入到位。遮光罩可减少杂散光并保护前镜片。

这款镜头防尘防滴溅吗？

是的，通过卡口处的橡胶圈实现防溅，但不适用于完全浸入水中。

相机关闭时听到噪音或振动怎么办？

这是正常现象：由线性马达的磁铁分离引起。不影响画质或性能。

滤镜直径是多少？

滤镜直径为43 mm。

如何将光圈设置为'A'（自动）？

按下光圈环上的解锁按钮，同时将环旋转到'A'位置。这样相机将自动选择光圈。

我可以用这款镜头进行微距摄影吗？

完全可以，它提供最大1×放大倍率（实物大小）和0.1米的最近对焦距离，非常适合微距摄影。

用户手册 XF 30mm f2.8 R LM WR Macro FUJIFILM

感谢您购买本产品。有关维修、检查和内部测试的信息，请与 Fujifilm 销售代理商联系。

· 确保正确使用镜头。请在使用前仔细阅读相机用户手册，特别是以下安全使用注意事项。
· 阅读完这些注意事项后，请将其妥善保存。

关于图标

该文档使用下述图标表示忽略图标所示信息和操作错误可能造成的伤害或损坏的严重程度。

警告

该图标表示若忽略该信息，可能会导致死亡或严重受伤。

注意

该图标表示若忽略该信息，可能会导致人身伤害或设备损坏。

下述图标表示必须遵守的信息性质。

三角标志表示此信息需要注意（“重要”）。

圆形标志加一斜线表示禁止行为（“禁止”）。

实心圆形加一惊叹号表示用户必须执行的操作（“必须操作”）。

警告

请勿在浴室使用

请勿自行拆卸

请勿将镜头浸入水中或接触到水，否则可能导致火灾或触电。

请勿触摸内部部件

切勿拆卸，否则可能会因产品故障导致火灾、触电或受伤。

若由于摔落或其它意外事故造成外壳破损，请勿触摸外露部件，否则可能会因触摸破损部件导致触电或受伤。请立即取下相机电池（注意避免受伤或触电），然后将本产品送至销售点进行咨询。

请勿将镜头放在不平稳的地方，否则镜头可能摔落，导致受损。

警告
	请勿透过镜头或相机取景器观看太阳,否则将可能导致永久性的视觉损伤。
注意
	请勿在有水蒸气或烟雾的地方或者非常潮湿或灰尘弥漫之处使用或存放镜头,否则可能导致火灾或触电。
	请勿将镜头置于阳光直射或极端高温之处,如晴天封闭的车内,否则可能会导致火灾。
	请勿存放在儿童伸手可及之处。本产品在儿童手中可能导致伤害。
	请勿用湿手操作,否则可能导致触电。
	拍摄背光拍摄对象时,请不要让太阳进入构图范围。因为当太阳位于或靠近构图范围时,阳光可能通过镜头聚焦从而导致火灾或灼伤。
	不使用本产品时,请盖好镜头盖并将其存放在没有阳光照射的地方。因为阳光通过镜头聚焦将可能导致火灾或灼伤。
	请勿直接提拿安装于三脚架上的相机或镜头,否则相机或镜头可能摔落或撞击其它物体,导致受损。

■产品中有害物质的名称及含量

本表格依据 SJ/T 11364 的规定编制。

备注

○: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

* 铅 (Pb) 项目 (×) 属于欧盟 RoHS 指令豁免申请项目。

■盒内各类同装物品的包装材料的标识

隔板: CB

照相机包装袋:PE-HD 02
其他包装袋:PE-LD 04

中文简

ZHS-3

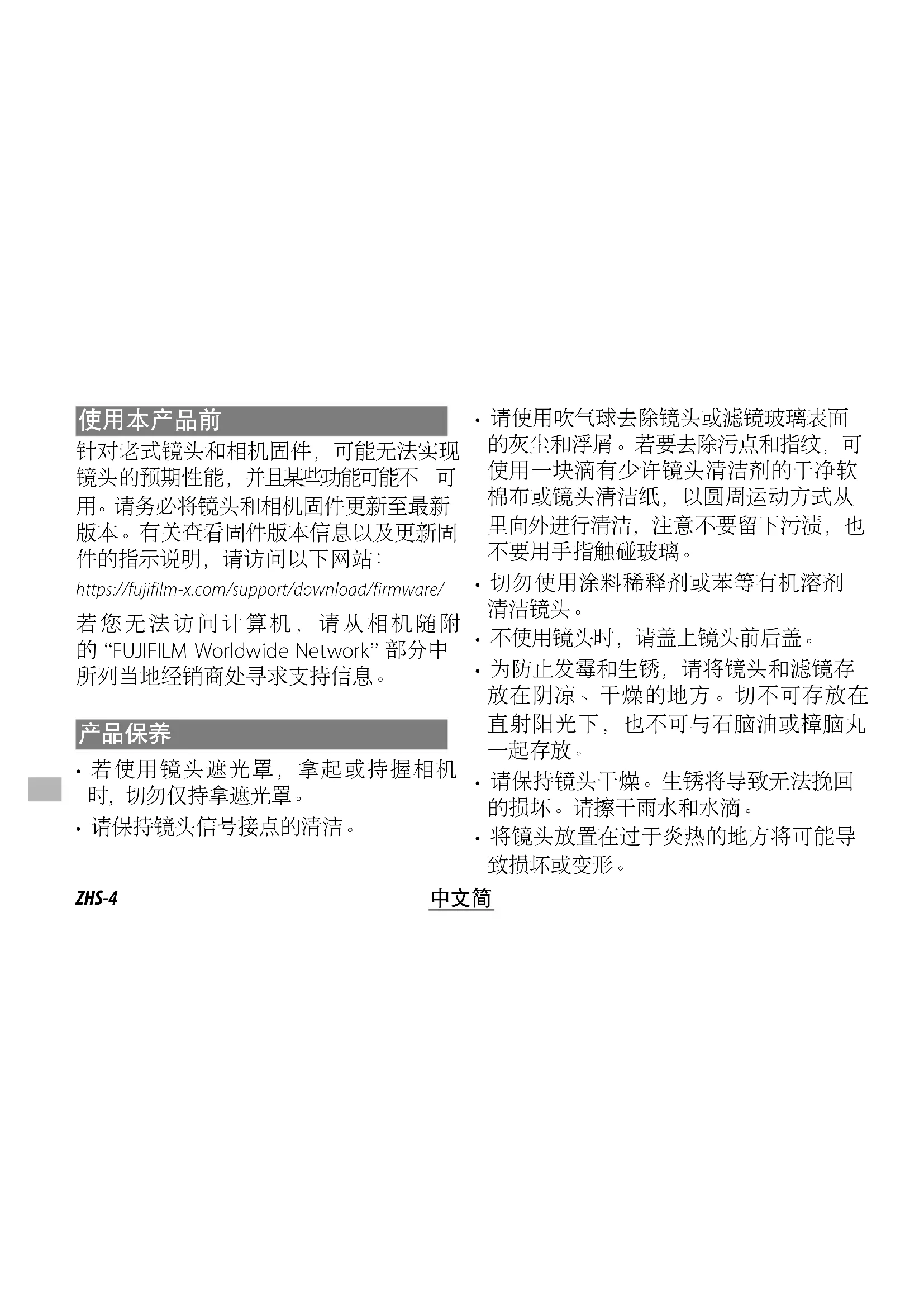

使用本产品前

针对老式镜头和相机固件，可能无法实现镜头的预期性能，并且某些功能可能不可用。请务必将镜头和相机固件更新至最新版本。有关查看固件版本信息以及更新固件的指示说明，请访问以下网站：

若您无法访问计算机，请从相机随附的“FUJIFILM Worldwide Network”部分中所列当地经销商处寻求支持信息。

产品保养

• 若使用镜头遮光罩，拿起或持握相机时，切勿仅持拿遮光罩。

• 请保持镜头信号接点的清洁。

• 请使用吹气球去除镜头或滤镜玻璃表面的灰尘和浮屑。若要去除污点和指纹，可使用一块滴有少许镜头清洁剂的干净软棉布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留下污渍，也不要用手指触碰玻璃。

• 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头。
• 不使用镜头时，请盖上镜头前后盖。
• 为防止发霉和生锈，请将镜头和滤镜存放在阴凉、干燥的地方。切不可存放在直射阳光下，也不可与石脑油或樟脑丸一起存放。
• 请保持镜头干燥。生锈将导致无法挽回的损坏。请擦干雨水和水滴。
• 将镜头放置在过于炎热的地方将可能导致损坏或变形。

镜头部件

①镜头遮光罩
② 安装标记
③ 对焦环
④ 光圈环锁定释放按钮
⑤ 安装标记 (焦距)
⑥ 光圈环
⑦镜头信号接点
⑧镜头前盖
⑨镜头后盖

①镜头卡口包含一个橡胶环以确保镜头的防尘防溅性能。该环可在任何 Fujifilm 服务中心进行有偿更换。

中文简

ZHS-5

安装镜头

有关安装和取下镜头的信息，请参阅相机使用手册。

① 该产品专用于 FUJIFILMX 卡口。它不兼容 G 卡口和 X 卡口胶片相机。

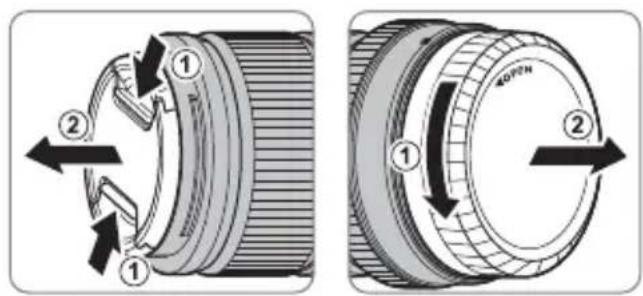

取下盖子

请如图所示取下盖子。

安装好镜头遮光罩即可减少强光并保护镜头前部元件。

• 镜头前盖
• 镜头后盖
• 镜头遮光罩
• 镜头包裹布

光圈环

旋转镜头光圈环可选择光圈（f值）。

① A（）：将光圈设为相机自动所选的值。

② 其他值（）：将光圈设为所选值。

若要选择 A, 或者在选择 A 后选择其他值, 请按下光圈环锁定释放按钮并同时旋转光圈环。

光圈环锁定释放按钮 光圈环

手动曝光

相机和镜头上所示的光圈适用于无穷远处的拍摄对象。在非微距范围内，该光圈对曝光没有任何影响，而在微距摄影中，有效光圈所致的画面亮度会随着与拍摄对象间距离的缩短而降低。手动设定曝光时，请将以下曝光系数添加至曝光测光所给出的值中。

还原率	1:5	1:3	1:2	1:1.5	1:1
对焦距离(m)	0.22	0.16	0.13	0.11	0.10
有效f值	2.8	3.2	3.2	3.2	3.2
曝光系数(EV)	+0	+ 13	+ 13	+ 13	+ 13

技术规格

类型 XF30mmF2.8 R LM WR Macro
镜头结构	9组11片(3个非球面元件,2个ED元件)
焦距(35 mm格式相当值)	f=30 mm (46 mm)
视角	50.7°
最大光圈	f/2.8
最小光圈	f/22
光圈控制叶片数目 9片(圆形光圈孔)等级大小	13 EV (19级)
最小对焦距离(从焦平面开始测量) 0.1 m
最大放大倍率	1×
外部体积:直径×长度*(近似值)*从镜头前部到镜头卡口边缘之间的距离	φ 60 × 69.5 mm
重量*(近似值) *不包括盖子和遮光罩	195 g
滤镜尺寸	φ 43 mm

①为改进产品，我们有可能更改其规格和外观，恕不另行通知。
① 由于该镜头的构造方式，在某些情况下，相机显示的“距离指示”可能与实际对焦距离不同。请将“距离指示”仅用作参考。
本镜头使用线性马达以确保快速精确地进行自动对焦的同时维持最高图像质量。当照相机关闭，镜头与照相机机身断开连接或者回放功能开启时，由于线性马达的磁体脱离，可能会发出声音和轻微震动。这纯属正常现象，对图像质量和镜头性能不会产生负面影响。

安全須知

使用前務必閱讀本注意事項

安全使用注意事项

感謝您選購本產品。有關維修、檢查和內部測試的資訊，請與 Fujifilm 經銷商聯絡。

· 確保正確使用鏡頭。請在使用前仔細閱讀相機使用手冊，特別是以下安全使用注意事項。
·閱讀完這些注意事項後，請將其妥善保管。

關於圖示

該文件使用下述圖示表示忽略圖示所示資訊和操作錯誤可能造成的傷害或損壞的嚴重程度。

警告	該圖示表示若忽略該資訊,可能會導致死亡或嚴重傷害。
注意	該圖示表示若忽略該資訊,可能會導致人身傷害或設備損壞。

下述圖示表示必須遵守的指示的性質。

!	三角標誌表示此資訊需要注意(“重要”)。
	圓形標誌加一斜線表示禁止行為(“禁止”)。
	實心圓形加一驚嘆號表示使用者必須執行的操作(“必要”)。

[S356]請勿在浴室或淋浴設備中使用	請勿將鏡頭浸入水中或接觸到水,否則可能導致火災或電擊危險。
不可分解	不可分解,否則可能會因產品故障導致火災、電擊危險或受傷。
請勿觸摸內部部件	若由於摔落或其他意外事故造成外殼破損,請勿觸摸外露部件,否則可能會因觸摸破損部件導致電擊危險或受傷。請立即取下相機電池(注意避免受傷或遭受電擊),然後將本送至銷售點進行諮詢。

勿在浴室淋浴設備中使用
不可分解
請勿觸摸内部部件

產品

警告
	請勿將鏡頭放在不平穩的地方,否則鏡頭可能摔落,導致受損。
	請勿透過鏡頭或相機觀景窗觀看太陽,否則將可能導致永久性的視覺損傷。
注意
	請勿在有水蒸氣或煙霧的地方或者非常潮濕或灰塵彌漫之處使用或存放鏡頭,否則可能導致火災或電擊危險。
	請勿將鏡頭置於陽光直射或極端高溫之處,如晴天密閉的汽車內,否則可能導致火災。
	請妥善保管,避免幼童接觸。本產品在兒童手中可能導致傷害。
	請勿用濕手操作,否則可能導致電擊危險。
	拍攝逆光拍攝對象時,請不要讓太陽進入構圖範圍。因為當太陽位於或靠近構圖範圍時,陽光可能透過鏡頭聚焦從而導致火災或灼傷。

注意
	不使用本產品時,請蓋好鏡頭蓋並將其存放在無陽光照射的地方。因為陽光透過鏡頭聚焦將可能導致火災或灼傷。
	請勿直接提拿安裝於三腳架上的相機或鏡頭,否則相機或鏡頭可能摔落或撞擊其他物體,導致受損。

使用本產品前

針對舊式鏡頭和相機韌體，可能無法達成鏡頭的預期性能，並且某些功能可能無法使用。請務必將相機韌體更新至最新版本。有關檢視韌體版本訊息以及更新韌體的指示說明，請參閱以下網站：

若您無法訪問電腦，請從相機隨附的“FUJIFILM Worldwide Network”資料中所列當地經銷商處尋求支援資訊。

產品保養

· 若使用鏡頭遮光罩，拿起或持握相機時，切勿僅持拿遮光罩。
- 請保持鏡頭信號接點的清潔。

• 請使用吹氣球去除鏡頭表面的灰塵和浮屑。若要去除污點和指紋，可使用一塊滴有少許乙醇或鏡頭清潔劑的乾淨軟棉布或鏡頭清潔紙，以圓周運動方式從裡向外進行清潔，注意不要留下污漬，也不要用手指觸碰玻璃。
• 切勿使用塗料稀釋劑或苯等有機溶劑清潔鏡頭。
• 不使用鏡頭時，請蓋上鏡頭前後蓋。
• 為防止發霉和生銹，請將鏡頭和濾鏡存放在陰涼、乾燥的地方。切不可存放在直射陽光下，也不可與石腦油或樟腦丸一起存放。
• 請保持鏡頭乾燥。生銹將導致無法挽回的損壞。請擦乾雨水和水滴。
• 將鏡頭放置在過於炎熱的地方將可能導致損壞或變形。

鏡頭部件

①鏡頭遮光罩
② 安裝標記
③對焦環
④ 光圈環鎖定釋放鈕
⑤ 安裝標記 (焦距)
⑥ 光圈環
⑦鏡頭信號接點
⑧鏡頭前蓋
⑨鏡頭後蓋

①鏡頭卡口包含一個橡膠環以確保鏡頭的防塵防濺效能。該環可在任何 Fujifilm 服務中心進行有償更換。

安裝鏡頭

有關安裝和取下鏡頭的資訊，請參閱相機使用手冊。

①該產品專用於 FUJIFILM X 卡口。它與 G 卡口和 X 卡口軟片相機不相容。

取下蓋子

請如圖所示取下蓋子。

安裝好鏡頭遮光罩即可減少強光並保護鏡頭前部元件。

① A（）：將光圈設為相機自動所選的值。

② 其他值（）：將光圈設為所

若要選擇 A，或者在選擇 A 後選擇其他值，請按下光圈環鎖定釋放鈕並同時旋轉光圈環。

光圈環鎖定釋放鈕 光圈環

手動曝光

相機和鏡頭上所示的光圈適用於無限遠處的拍攝對象。在非近拍範圍內，該光圈對曝光沒有任何影響，而在近拍攝影中，有效光圈所致的畫面亮度會隨著與拍攝對象間距離的縮短而降低。手動設定曝光時，請將以下曝光係數新增至曝光測光所給出的值中。

還原率	1:5	1:3	1:2	1:1.5	1:1
對焦距離(m)	0.22	0.16	0.13	0.11	0.10
有效f值	2.8	3.2	3.2	3.2	3.2
曝光係數(EV)	+0	+ 13	+ 13	+ 13	+ 13

規格

類型 XF30mmF2.8 R LM WR Macro
鏡頭結構	9組11片(3個非球面元件,2個ED元件)
焦距(35 mm格式相當值)	f=30 mm (46 mm)
畫角 50.7°
最大光圈 f/2.8
最小光圈 f/22
光圈控制葉片數目 9片(圓形光圈孔)等級大小	13 EV (19級)
最小對焦距離(從焦平面開始測量)	0.1 m
最大放大倍率 1×
外部體積:直徑×長度*(近似值)*從鏡頭前部到鏡頭卡口邊緣之間的距離	∅60 × 69.5 mm
重量*(近似值) *不包括蓋子和遮光罩	195 g
濾鏡尺寸	∅43 mm

① 為改進產品，我們有可能更改其規格和外觀，恕不另行通知。
① 由於該鏡頭的構造方式，在某些情況下，相機顯示的“距離指示器”可能與實際對焦距離不同。請將“距離指示器”僅用作參考。
本鏡頭使用線性馬達以確保快速精確地進行自動對焦的同時維持最高影像品質。當相機關閉，鏡頭與相機機身斷開連接或者播放功能開啓時，由於線性馬達的磁體脫離，可能會發出聲音和輕微震動。這純屬正常現象，對影像品質和鏡頭效能不會產生負面影響。
