XF 30mm f2.8 R LM WR Macro - Obiettivo FUJIFILM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo macro a focale fissa per attacco Fujifilm X
Marca	Fujifilm
Modello	XF 30mm f/2.8 R LM WR Macro
Lunghezza focale reale	30 mm
Lunghezza focale equivalente (24x36)	46 mm
Apertura massima	f/2.8
Apertura minima	f/22
Costruzione ottica	11 lenti in 9 gruppi (3 asferiche, 2 ED)
Angolo di campo	50,7°
Distanza minima di messa a fuoco	0,1 m (dal piano focale)
Ingrandimento massimo	1× (scala reale)
Diametro del filtro	43 mm
Dimensioni (diametro × lunghezza)	∅60 × 69,5 mm
Peso (senza tappi né paraluce)	195 g
Attacco	Fujifilm X (incompatibile con attacco G o pellicola X)
Controllo dell'apertura	Anello delle aperture con incrementi 1/3 EV (19 stop), 9 lamelle (diaframma circolare)
Messa a fuoco	Autofocus con motori lineari (LM)
Protezione dagli agenti atmosferici	Resistenza agli spruzzi (anello in gomma sull'attacco)
Accessori inclusi	Tappo anteriore, tappo posteriore, paraluce, panno protettivo
Manutenzione	Pulizia con soffietto e panno morbido; non utilizzare solventi organici
Conservazione	Luogo fresco e asciutto, al riparo dal sole e dalla naftalina
Sicurezza	Non guardare il sole attraverso l'obiettivo; non immergere; non smontare
Riparabilità	Contattare il rappresentante Fujifilm per la riparazione; sostituzione dell'anello di tenuta possibile presso un centro autorizzato
Informazioni generali	Aggiornamento del firmware necessario per compatibilità ottimale

Domande frequenti - XF 30mm f2.8 R LM WR Macro FUJIFILM

Qual è la distanza minima di messa a fuoco di questo obiettivo?

La distanza minima di messa a fuoco è di 0,1 m (10 cm) misurata dal piano focale, consentendo un rapporto di ingrandimento di 1:1 (scala reale).

Questo obiettivo è compatibile con le fotocamere Fujifilm con attacco X?

Sì, è progettato esclusivamente per l'attacco Fujifilm X. Non è compatibile con l'attacco G o con le fotocamere a pellicola con attacco X.

Come pulire l'obiettivo in sicurezza?

Utilizzare un soffietto per rimuovere la polvere, poi un panno morbido di cotone leggermente imbevuto di detergente ottico. Asciugare dal centro verso l'esterno con movimento circolare. Non utilizzare mai solventi come benzene o diluente per vernici.

Qual è l'apertura minima e massima?

L'apertura massima è f/2.8 e l'apertura minima è f/22. L'anello delle aperture consente un controllo con incrementi di 1/3 EV con 19 stop.

Come installare il paraluce?

Allineare il segno di fissaggio del paraluce con quello dell'obiettivo, quindi ruotarlo fino allo scatto. Il paraluce riduce i riflessi parassiti e protegge la lente frontale.

Questo obiettivo è resistente agli agenti atmosferici?

Sì, è resistente agli spruzzi grazie a un anello in gomma sull'attacco. Tuttavia, non è progettato per un'immersione totale.

Cosa fare se sento un rumore o una vibrazione allo spegnimento della fotocamera?

È normale: proviene dalla separazione dei magneti dei motori lineari. Non influisce né sulla qualità dell'immagine né sulle prestazioni.

Qual è il diametro del filtro?

Il diametro del filtro è di 43 mm.

Come impostare l'apertura su 'A' (automatica)?

Premere il pulsante di sblocco dell'anello delle aperture mentre si ruota l'anello sulla posizione 'A'. Ciò consente alla fotocamera di scegliere automaticamente l'apertura.

Posso usare questo obiettivo per la fotografia macro?

Assolutamente, offre un ingrandimento massimo di 1× (scala reale) e una distanza minima di messa a fuoco di 0,1 m, ideale per la macrofotografia.

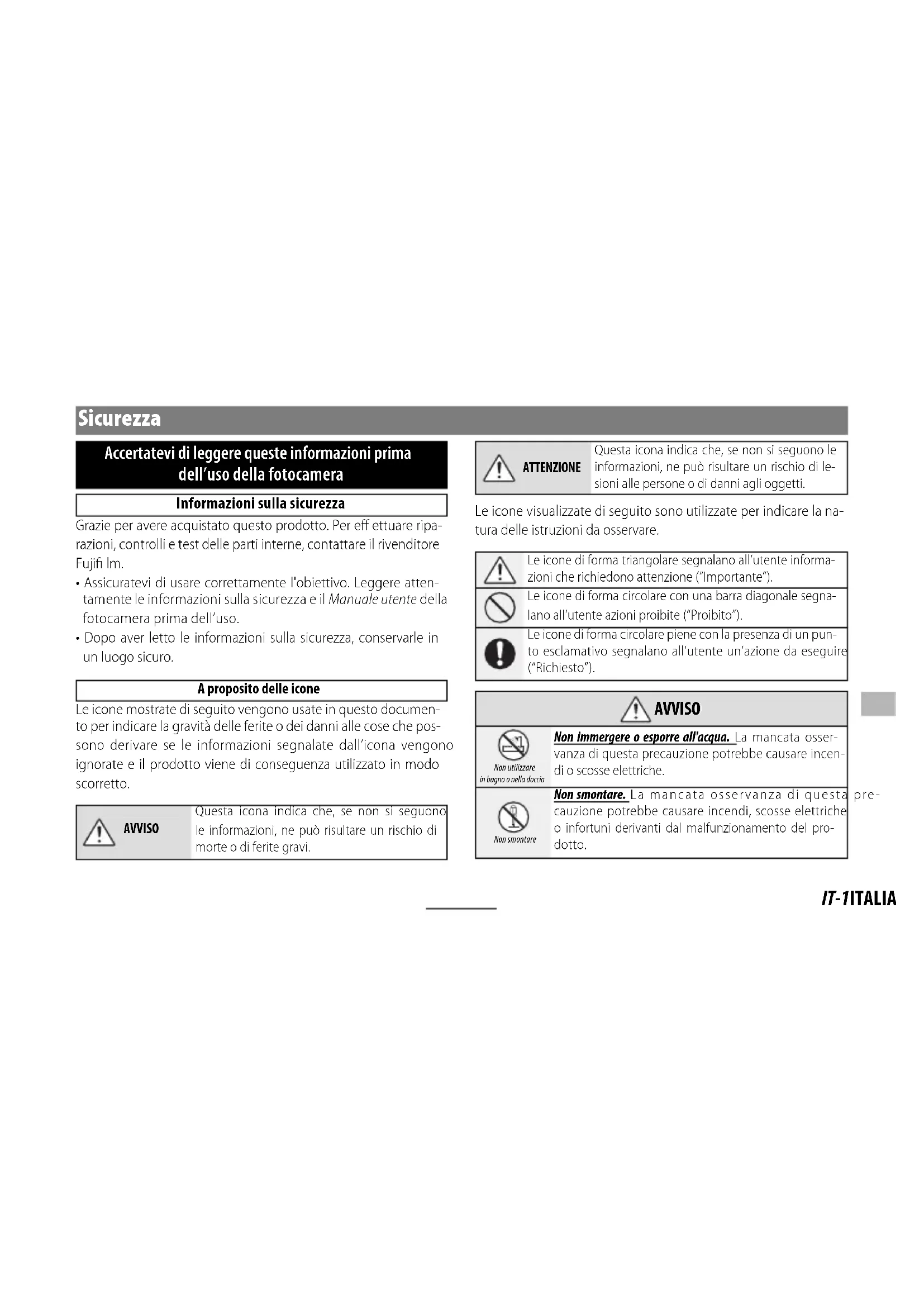

MANUALE UTENTE XF 30mm f2.8 R LM WR Macro FUJIFILM

Accertatevi di leggere queste informazioni prima dell'uso della fotocamera

Informazioni sulla sicurezza

Grazie per avere acquistato questo prodotto. Per eff ettuare riparazioni, controlli e test delle parti interne, contattare il rivenditore Fujifi Im.

• Assicuratevi di usare correttamente l'obiettivo. Leggere attentamente le informazioni sulla sicurezza e il Manuale utente della fotocamera prima dell'uso.
• Dopo aver letto le informazioni sulla sicurezza, conservarle in un luogo sicuro.

A proposito delle icone

Le icone mostrate di seguito vengono usate in questo documento per indicare la gravità delle ferite o dei danni alle cose che possono derivare se le informazioni segnalate dall'icona vengono ignore e il prodotto viene di conseguenza utilizzato in modo scorretto.

AVVISO

Questa Icona indica che, se non si seguono le informazioni, ne può risultare un rischio di morte o di ferite gravi.

ATTENZIONE

Questa icona indica che, se non si seguono le informazioni, ne può risultare un rischio di lesioni alle persone o di danni agli oggetti.

Le icone visualizzate di seguito sono utilizzate per indicare la natura delle istruzioni da osservare.

Le icone di forma triangolare segnalano all'utente informazioni che richiedono attenzione ("Importante").

Le icone di forma circolare con una barra diagonale segnalano all'utente azioni proibite ("Proibito").

Le icone di forma circolare piene con la presenza di un punto esclamativo segnalano all'utente un'azione da eseguire ("Richiesto").

AVVISO

Non utilizzare

in bagno o nella doccia

Non smontare

Non immergere o esporre all'acqua. La mancata osservanza di questa precauzione potrebbe causare incendi o scosse elettriche.

Non smontare. La mancata osservanza di questa cauzione potrebbe causare incendi, scosse elettriche o infortuni derivanti dal malfunzionamento del prodotto.

pre-

! AVVISO
	Se la struttura esterna dovesse rompersi in seguito a una caduta o a un altro incidente, non toccare i componenti esposti.In caso non ci si attenga a questa precauzione, potrebbero verifi carsi scosse elettriche o infortuni derivanti dal contatto con le parti danneggiate. Rimuovere immediatamente la batteria della fotocamera, avendo cura di evitare infortuni o scosse elettriche, e portare il prodotto presso il punto vendita per una consulenza.
	Non appoggiare su superfi ci instabili.Il prodotto potrebbe cadere, causando lesioni personali.
	Non guardare il sole attraverso l'obiettivo o i mirini della fotocamera.La mancata osservanza di questa precauzione può provocare danni permanenti alla vista.

ATTENZIONE
	Non usare o conservare il prodotto in luoghi dove c'è presenza di vapore o fumo, e in luoghi molto umidi ed estremamente polverosi.La mancata osservanza di q precauzione potrebbe causare incendi o scosse elettriche.

ATTENZIONE
	Non lasciare in luoghi esposti alla luce diretta del sole o ad elevate temperature, come ad esempio all'interno di un abitacolo chiuso in un giorno di sole. La osservanza di questa precauzione potrebbe causare incendi.
	Tenere fuori dalla portata dei bambini piccoli. Questo prodotto può provocare danni fi sici se lasciato nelle mani di un bambino.
	Non maneggiare il prodotto con le mani bagnate. La mancata osservanza di questa precauzione potrebbe causare scosse elettriche.
	Non inquadrare il sole quando si scattano foto di sogget in controluce. Luce solare messa a fuoco nella fotocamera quando il sole si trova all'interno o vicino all'in-quadratura potrebbe causare incendi o bruciature.
	Quando non si usa il prodotto, rimettere i tappi copri ottica e conservarlo lontano dalla luce diretta del sole. La luce del sole messa a fuoco dall'obiettivo potrebbe causare incendi o bruciature.
	Non trasportare la fotocamera o l'obiettivo mentre sono attaccati ad un treppiede. Il prodotto potrebbe cadere o urtare altri oggetti, causando lesioni personali.

Smaltimento di apparecchi elettrici ed elettronici nelle abitazioni private

Nell'Unione Europea, in Norvegia, Islanda e Liechtenstein: questo simbolo sul prodotto, oppure nel manuale e nella garanzia e/o sulla confezione, indica che il prodotto non deve essere trattato alla stregua dei rifi uti domestici. Invece, il prodotto dovrebbe essere portato a un punto di raccolta predisposto per il riciclo di apparecchiature elettriche ed elettroniche.

Assicurando un corretto smaltimento del prodotto, si potranno impedire possibili conseguenze negative per l'ambiente e la salute umana, che potrebbero essere causate da un inappropriato trattamento del prodotto.

Il riciclo dei materiali aiuterà la conservazione delle risorse naturali. Per informazioni più dettagliate sul riciclo del prodotto, contattare l'ufficio della propria città, il servizio di smaltimento dei rifi uti domestici o il negozio dove si è acquistato il prodotto.

In Paesi diversi da Unione Europea, Norvegia, Islanda e Lichtenstein: se si desidera eliminare questo prodotto, comprese le batterie o gli accumulatori, contattare le autorità locali per informazioni sul metodo corretto di smaltimento.

IT-3ITALIA

Prima di usare questo prodotto

L'obiettivo potrebbe non avere le prestazioni previste e alcune funzionalità potrebbero non essere disponibili con versioni superate del fi rmware dell'obiettivo o della fotocamera. Assicurarsi di aggiornare il fi rmware dell'obiettivo e della fotocamera alle versioni più recenti. Le ist come visualizzare le informazioni sul del fi rmware e su come aggiornare sono disponibili dal seguente sito web:

Se non si dispone di un computer, è possibile rivolgersi presso il distributore locale presente sull'elenco "FUJIFILM Worldwide Network" fornito con la fotocamera, per ricevere supporto tecnico.

Cura del prodotto

• Non aff errare o tenere la fotocamera dal paraluce quando se ne usa uno.
• Mantenere i contatti dell'obiettivo puliti.
• Usare un soffi atore per rimuovere polvere e altri

residui dalle superfi ci di vetro dell'obiettivo o del fi ltro. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di detergente per obiettivi su un panno di cotone pulito e morbido o su una velina per la pulizia dell'obiettivo e pulire dal centro verso l'esterno con un movimento circolare, assicurandosi di non lasciare macchie o zioni su toccare il vetro con le dita.

• per puffer l'obiettivo, non usare mai solventi f r mware organici come diluenti o benzene.

• Fissare i tappi copri ottica anteriore e posteriore quando non si usa l'obiettivo.
• Conservare l'obiettivo e il fi ltro in luoghi freschi e asciutti per evitare muff a e ruggine. Non conservare alla luce diretta del sole o con naftalina e canfora.
• Tenere l'obiettivo asciutto. La ruggine potrebbe causare danni irreparabili. Asciugare pioggia e goccioline d'acqua.
• Lasciare l'obiettivo in luoghi estremamente caldi potrebbe causare danni o deformazioni.

Componenti dell'obiettivo

① Paraluce
② Guide per il montaggio
③ Ghiera messa a fuoco
④ Sblocco ghiera diaframma
⑤ Guide per il montaggio (lunghezza focale)
⑥ Ghiera diaframmi
⑦ Contatti obiettivo
⑧ Tappo copri ottica
⑨ Tappo protezione ottica posteriore

① La montatura dell'obiettivo include un anello di gomma per assicurare che l'obiettivo resti a prova di polvere e di spruzzi. L'anello può essere sostituito a pagamento in qualsiasi centro di assistenza Fujifi Im.

Montaggio obiettivo

Consultare il manuale della fotocamera per informazioni sul montaggio e smontaggio degli obiettivi.

① Questo prodotto è destinato all'uso esclusivo con l'attacco X di FUJIFILM. Non è compatibile con l'attacco G o con fotocamere a pellicola con attacco X.

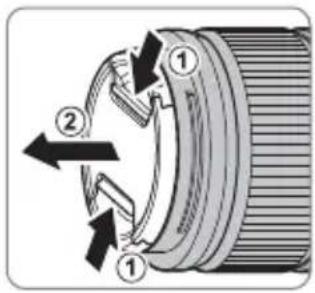

Rimozione dei tappi copri ottica

Rimuovere i tappi come illustrato in fi gura.

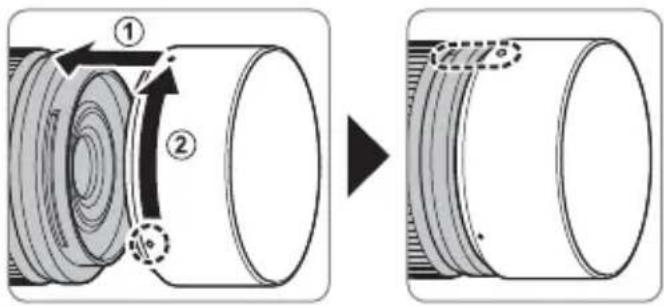

Quando è attaccato, il paraluce ridu rifl esso e protegge l'elemento anteriore obiettivo.

Accessori in dotazione

• Tappo copri ottica
• Tappo protezione ottica posteriore
• Coperchio per obiettivo
• Telo di protezione lente

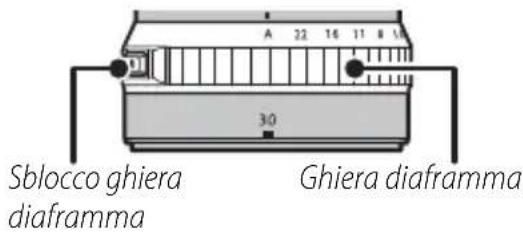

La ghiera diaframma

Ruotare la ghiera diaframma obiettivo per scegliere il diaframma (numero f/).

① A ( ): Impostare il diaframma al valore scelto automaticamente dalla fotocamera.
② Altri valori (1): impostare il diaframma al valore selezionato.
Per selezionare A, o per selezionare un altro valore dopo aver selezionato A, premere lo sblocco della ghiera diaframma mentre si ruota la ghiera diaframma.

Sblocco ghiera diaframma Ghiera diaframma

Esposizione manuale

L'apertura di diaframma indicata sulla fotocamera e sull'obiettivo è per un soggetto all'infi nito. Mentre a gamme non macro ciò non ha alcun eff etto sull'esposizione, in fotografi a macro l'apertura eff ettiva del diaframma rallenta quando la distanza dal soggetto diminuisce. Quando si imposta il diaframma manualmente, aggiungere il seguente fattore di esposizione al valore dato dall'esposimetro.

Rapporto di riproduzione	1:5	1:3	1:2	1:1,5	1:1
Distanza di messa a fuoco (m)	0,220	160,1	30,110	0,10
Numero f eff ettivo	2,83	23,23	2	3,2
Valore esposizione (EV)	+0	+ 13	+ 13	+ 13	+ 13

Specifi che

Tipo XF30mmF2.8 R LM WR Macro
Struttura dell'obiettivo	11 componenti in 9 gruppi (3 elementi asferici, 2 elementi ED)
Lunghezza focale (equivalente al formato 35 mm)	f=30 mm (46 mm)
Angolo di visuale 50,7°
Massima apertura diaframma f/2.8
Minima apertura diaframma f/22
Controllo diaframma
Numero di lame	9 (apertura diaframma circolare)
f/stop	13 EV (19 stop)
Distanza minima di messa a fuoco (misurato dal piano di messa a fuoco)	0,1 m
Ingrandimento massimo 1 ×
Dimensioni esterne: Diametro × Lunghezza* (circa)* distanza dalla parte anteriore dell'obiettivo alla fl angia di innesto obiettivo	60 × 69,5 mm
Peso* (circa) * esclusi i tappi e i cappucci	195 g
Dimensioni filtro	43 mm

① Miglioramenti possono comportare cambi senza preavviso alle specifiche e all'aspetto.
① In base al modo in cui questo obiettivo è costruito, l'“Indicatore di distanza” visualizzato dalla fotocamera potrebbe in alcuni casi differire dall'effettiva distanza di messa a fuoco. Usare l'“Indicatore di distanza” solo come guida.
Questo obiettivo usa motori lineari per garantire una rapida e precisa messa a fuoco automatica mantenendo al tempo stesso la massima qualità dell'immagine. Quando la fotocamera viene spenta, quando l'obiettivo viene scollegato dal corpo della fotocamera o quando la funzione riproduzione è attivata, è possibile avvertire un leggero suono e una vibrazione dovuti ai magneti del motore lineare disimpegnati. Questa è una condizione normale e non compromette la qualità dell'immagine o le prestazioni dell'obiettivo.
