XF 30mm f2.8 R LM WR Macro - Objektiv FUJIFILM - Kostenlose Bedienungsanleitung

Produkttyp	Festbrennweiten-Makroobjektiv für Fujifilm X-Bajonett
Marke	Fujifilm
Modell	XF 30mm f/2.8 R LM WR Macro
Brennweite (real)	30 mm
Äquivalente Brennweite (24x36)	46 mm
Maximale Blende	f/2.8
Minimale Blende	f/22
Optischer Aufbau	11 Linsen in 9 Gruppen (3 asphärische, 2 ED)
Bildwinkel	50,7°
Minimaler Fokussierabstand	0,1 m (von der Bildebene)
Maximale Vergrößerung	1× (Lebensgröße)
Filterdurchmesser	43 mm
Abmessungen (Durchmesser × Länge)	∅60 × 69,5 mm
Gewicht (ohne Kappen und Gegenlichtblende)	195 g
Bajonett	Fujifilm X (nicht kompatibel mit G-Bajonett oder analogen X-Kameras)
Blendensteuerung	Blendenring mit 1/3-Stufen (19 Rastungen), 9 Lamellen (kreisrunde Blende)
Fokussierung	Autofokus mit Linearmotoren (LM)
Wetterschutz	Spritzwasserschutz (Gummidichtung am Bajonett)
Mitgeliefertes Zubehör	Vorderdeckel, Rückdeckel, Gegenlichtblende, Schutztuch
Pflege	Reinigung mit Druckluftpinsel und weichem Tuch; keine organischen Lösungsmittel verwenden
Lagerung	Kühler, trockener Ort, geschützt vor Sonne und Naphthalin
Sicherheit	Nicht durch das Objektiv in die Sonne sehen; nicht eintauchen; nicht zerlegen
Reparierbarkeit	Fujifilm-Vertretung für Reparaturen kontaktieren; Austausch des Dichtrings in autorisierten Zentren möglich
Allgemeine Informationen	Firmware-Update für optimale Kompatibilität erforderlich

Häufig gestellte Fragen - XF 30mm f2.8 R LM WR Macro FUJIFILM

Was ist der minimale Fokussierabstand dieses Objektivs?

Der minimale Fokussierabstand beträgt 0,1 m (10 cm) gemessen von der Bildebene, was ein Abbildungsverhältnis von 1:1 (Lebensgröße) ermöglicht.

Ist dieses Objektiv mit Fujifilm-Kameras mit X-Bajonett kompatibel?

Ja, es ist ausschließlich für das Fujifilm X-Bajonett konzipiert. Es ist nicht mit dem G-Bajonett oder analogen X-Kameras kompatibel.

Wie reinige ich das Objektiv sicher?

Verwenden Sie einen Druckluftpinsel zum Entfernen von Staub, dann ein weiches Baumwolltuch, das leicht mit optischem Reinigungsmittel getränkt ist. Wischen Sie kreisförmig von der Mitte nach außen. Verwenden Sie niemals Lösungsmittel wie Benzin oder Farbverdünner.

Was sind die minimale und maximale Blende?

Die maximale Blende ist f/2.8 und die minimale Blende ist f/22. Der Blendenring ermöglicht eine Steuerung in 1/3-Stufen mit 19 Rastungen.

Wie wird die Gegenlichtblende montiert?

Richten Sie die Markierung der Gegenlichtblende an der des Objektivs aus und drehen Sie sie bis zum Einrasten. Die Gegenlichtblende reduziert Streulicht und schützt die Frontlinse.

Ist dieses Objektiv wetterfest?

Ja, es ist spritzwassergeschützt durch einen Gummidichtring am Bajonett. Es ist jedoch nicht für vollständiges Eintauchen ausgelegt.

Was tun, wenn ich beim Ausschalten der Kamera ein Geräusch oder eine Vibration höre?

Das ist normal: Es wird durch die Trennung der Magnete der Linearmotoren verursacht. Es beeinträchtigt weder die Bildqualität noch die Leistung.

Was ist der Filterdurchmesser?

Der Filterdurchmesser beträgt 43 mm.

Wie stelle ich die Blende auf 'A' (automatisch) ein?

Drücken Sie den Entriegelungsknopf des Blendenrings, während Sie den Ring auf die Position 'A' drehen. Dadurch kann die Kamera die Blende automatisch wählen.

Kann ich dieses Objektiv für Makrofotografie verwenden?

Absolut, es bietet eine maximale Vergrößerung von 1× (Lebensgröße) und einen minimalen Fokussierabstand von 0,1 m, ideal für Makrofotografie.

BEDIENUNGSANLEITUNG XF 30mm f2.8 R LM WR Macro FUJIFILM

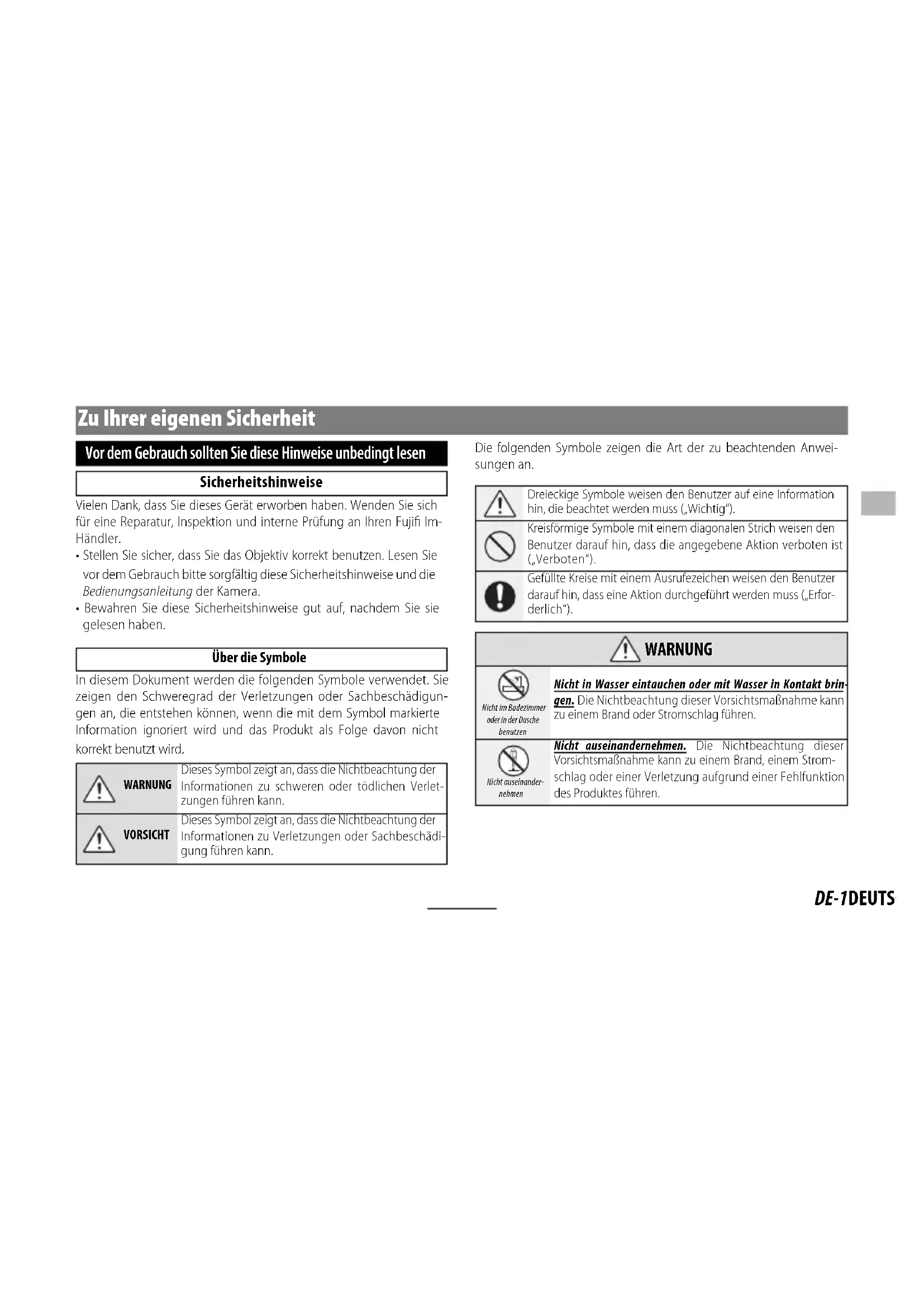

Zu Ihrer eigenen Sicherheit

Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich für eine Reparatur, Inspektion und interne Prüfung an Ihren Fujifi Im-Händler.

• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie gelesen haben.

Über die Symbole

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

	WARNUNG	Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.
	VORSICHT	Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachbeschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

	Dreieckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss („Wichtig“).
	Kreisförmige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist („Verboten“).
	Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss („Erforderlich“).

		WARNUNG
Nicht im Badezimmeroder in der Duschebenutzen	Nicht in Wasser eintauchen oder mit Wasser in Kontakt bringen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.
Nicht auseinandernehmen	Nicht auseinandernehmen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand, einem Stromschlag oder einer Verletzung aufgrund einer Fehlfunktion des Produktes führen.

WARNUNG
Berühren Sie keine internen Teile	Sollte das Gehäuse durch Herunterfallen oder einen anderen Unfall aufbrechen, berühren Sie die freiliegenden Teile nicht.Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen. Entfernen Sie umgehend die Batterie der Kamera und achten Sie dabei darauf, eine Verletzung und einen Stromschlag zu vermeiden. Bringen Sie das Produkt dann zwecks weiterer Beratung in das Geschäft, wo sie es erworben haben.
	Nicht auf instabilen Flächen ablegen. Das Produkt könnte herunterfallen und dabei Verletzungen verursachen.
	Sehen Sie beim Blick durch das Objektiv oder die Sucher der Kamera nicht direkt in die Sonne. Bei Nichtbeachtung dieser Vorsichtsmaßnahme besteht die Gefahr einer dauerhaften Schädigung des Sehvermögens.
!VORSICHT
	Nicht an Orten verwenden oder aufbewahren, die Dampf oder Rauch ausgesetzt sind, ebenso nicht an sehr feuchten oder staubigen Orten. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

Entsorgung elektrischer und elektronischer Geräte in Privathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es zu einer entsprechenden Sammelstelle für zu recyclende elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses Produkts entstehen können.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt erworben haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins: Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sich bitte an Ihre örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgung.

Vor dem Gebrauch dieses Produkts

Das Objektiv funktioniert mit veralteten Versionen der Objektiv- oder Kamerafi rmware u. U. nicht erwartet und einige Funktionen sind möglicherweise nicht verfügbar. Achten Sie darauf, die Firmware des Objektivs und der Kamera auf die neuesten Versionen zu aktualisieren. Die Anweisungen zur Einsicht der Versionsinformationen der Firmware und zur Aktualisierung der Firmware fi nden Sie auf der folgenden Webseite:

Falls Sie keinen Zugang zu einem Computer haben, erhalten Sie Unterstützung bei einer der zuständigen Niederlassungen, die auf der Kamera-Beilage „FUJIFILM Worldwide Network“ aufgelistet sind.

Produktpflege

• Beim Gebrauch einer Sonnenblende sollten Sie nicht versuchen, die Kamera nur durch Anfassen an der Sonnenblende hochzuheben oder festzuhalten.
• Halten Sie die Signalkontakte des Objektivs sauber.
• Entfernen Sie mit einem Blasebalg Staub und Fusseln von der Glasoberfl äche des Objektivs oder

Filters. Geben Sie zum Entfernen von Schmutzfl ecken und Fingerabdrücken eine kleine Menge Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder Objektivreinigungstuch und reinigen Sie in einer kreisförmigen Bewegung von der Mitte zu den Rändern hin. Achten Sie darauf, keine Schlieren zu hinterlassen oder das Glas nicht mit Ihren Fingern zu berühren.

• Verwenden Sie zum Reinigen des Objektivs auf keinen Fall organische Lösungsmittel wie Farbverdünner oder Waschbenzin.
• Bringen Sie die vorderen und hinteren Objektivdeckel an, wenn das Objektiv nicht benutzt wird.
• Bewahren Sie das Objektiv und den Filter an einem kühlen und trockenen Ort auf, um Schimmel- und Rostbildung zu vermeiden. Lagern Sie es nicht in direktem Sonnenlicht oder zusammen mit Mottenkugeln auf Naphtha- oder Campherbasis.
• Halten Sie das Objektiv trocken. Rosten kann zu irreparablen Schäden führen. Wischen Sie Regen und Wassertropfen ab.
• Wenn das Objektiv an sehr heißen Orten gelassen wird, kann dies zu Schäden oder Verkrümmungen führen.

Teile des Objektivs

① Sonnenblende
② Markierungen für die Befestigung
③ Fokusring
④ Blendenringentriegelung
⑤ Markierungen für die Befestigung (Brennweite)
⑥ Blendenring
⑦ Signalkontakte des Objektivs
⑧ Vorderer Objektivdeckel
⑨ Hinterer Objektivdeckel

①Die Objektivbefestigung ist mit einem Gummiring ausgestattet, um sicherzugehen, dass das Objektiv gegen Staub und Spritzer abgedichtet bleibt. Der Ring kann gegen eine Gebühr bei jedem Fujifi Im-Servicecenter ausgetauscht werden.

Anbringen des Objektivs

Informationen zum Anbringen und Abnehmen von Objektiven finden Sie in der Bedienungsanleitung der Kamera.

①Dieses Produkt ist ausschließlich für die Verwendung mit dem FUJIFILM X-Objektivanschluss ausgelegt. Es ist nicht kompatibel mit dem G-Bajonett oder mit Filmkameras, die ein X-Bajonett verwenden.

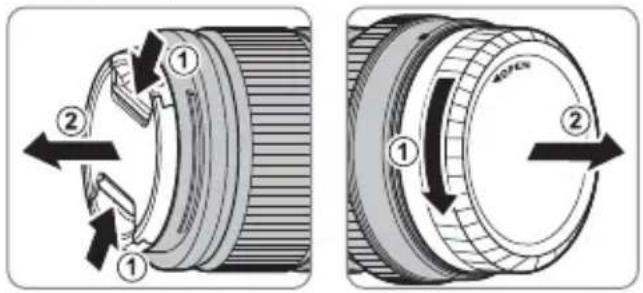

Abnehmen der Objektivdeckel

Nehmen Sie die Deckel wie in der Abbildung gezeigt ab.

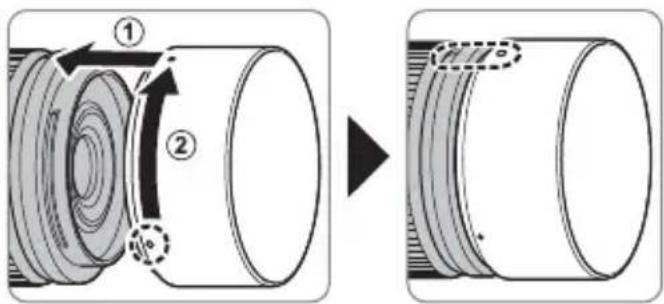

Anbringen der Sonnenblende

Die aufgesetzte Sonnenblende verringert den seitlichen Einfall von Streulicht und schützt die Frontlinse.

Mitgeliefertes Zubehör

• Vorderer Objektivdeckel
• Hinterer Objektivdeckel
• Gegenlichtblende
- Objektiveinschlagtuch

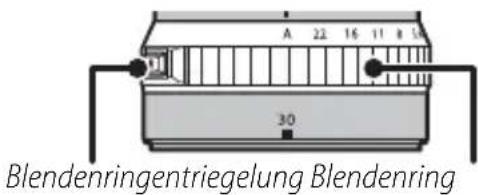

Der Blendenring

Drehen Sie den Blendenring des Objektivs, um die Blende auszuwählen (Blendenwert).

① A ( ) Der Blendenwert wird von der Kamera automatisch gewählt.
② Andere Werte (2): Die Blende wird auf den gewählten Wert eingestellt.

Um A zu wählen oder nach der Einstellung von A einen anderen Blendenwert auszuwählen, drücken Sie die Blendenringentriegelung, während Sie den Blendenring drehen.

A 22 16 11 8 5 30 Blendenringentriegelung Blendenring

Manuelle Belichtung

Die an der Kamera und dem Objektiv angezeigte Blende gilt für ein Motiv in unendlicher Entfernung. Während bei Nicht-Makro-Bereichen das keinen Einfluss auf die Belichtung hat, sinkt bei der Makrofotografi e die effektive Blende, wenn sich der Abstand des Motivs verringert. Wenn Sie die Belichtung manuell einstellen, fügen Sie den folgenden Belichtungsfaktor zu dem Wert hinzu, der durch den Belichtungsmesser vorgegeben wird.

Reproduktionsverhältnis	1:5	1:3	1:2	1:1,5	1:1
Fokusentfernung (m)	0,220	160,1	30,110	10
Eff ektive Blendenzahl	2,8	3,2	3,2	3,2	3,2
Belichtungsfaktor (LW)	+0	+ 13	+ 13	+ 13	+ 13

Technische Daten

Typ	XF30mmF2.8 R LM WR Macro
Objektivkonstruktion	11 Elemente in 9 Gruppen (3 asphärische Elemente, 2 ED-Elemente)
Brennweite (dem 35-mm-Format entsprechend)	f=30 mm (46 mm)
Bildwinkel 50,7°
Max. Blendenöff nung 2.8
Min. Blendenöff nung 22
Blendensteuerung
Anzahl der Lamellen	9 (abgerundete Blendenöffnung)
Abstände der Belichtungsstufen	13 EV (19 Belichtungsstufen)
Minimale Einstellentfernung (von der Fokusebene gemessen)	0,1 m
Max. Vergrößerung 1 ×
Äußere Abmessungen: Durchmesser × Länge* (ca.)	60 × 69,5 mm
* Abstand von der Vorderseite des Objektivs zum Objektivhalterungsfl ansch
Gewicht* (ca.) * Objektivdeckel und Sonnenblenden ausgenommen	195 g
Filtergröße	43 mm

① Verbesserungen können zu unangkündigten Änderungen der technischen Daten und des äußeren Erscheinungsbildes führen.
① Aufgrund der Objektivkonstruktion kann die Entfernungsanzeige der Kamera in manchen Fällen von der tatsächlichen Fokussierentfernung abweichen. Benutzen Sie die Entfernungsanzeige nur zur Orientierung.
Dieses Objektiv verwendet Linearmotoren, um einen schnellen und genauen Autofokus zu gewährleisten und dabei die höchstmögliche Bildqualität zu erhalten. Wenn die Kamera ausgeschaltet wird, das Objektiv vom Kamerakörper abgenommen oder die Wiedergabefunktion eingeschaltet wird, kann es zu einem hörbaren Geräusch und leichten Vibrationen kommen, da die Magneten der Linearmotoren gelöst werden. Dies ist völlig normal und wird die Bildqualität oder Leistung des Objektivs nicht beeinträchtigen.
