Produkttyp	Makroobjektiv med fast brännvidd för Fujifilm X-fattning
Varumärke	Fujifilm
Modell	XF 30mm f/2.8 R LM WR Macro
Verklig brännvidd	30 mm
Motsvarande brännvidd (24x36)	46 mm
Maximal bländare	f/2.8
Minimal bländare	f/22
Optisk konstruktion	11 linser i 9 grupper (3 asfäriska, 2 ED)
Bildvinkel	50,7°
Minsta fokuseringsavstånd	0,1 m (från fokalplanet)
Maximal förstoring	1× (verklig storlek)
Filterdiameter	43 mm
Mått (diameter × längd)	∅60 × 69,5 mm
Vikt (utan lock och motljusskydd)	195 g
Fattning	Fujifilm X (ej kompatibel med G-fattning eller analog X)
Bländarkontroll	Bländarring med steg om 1/3 EV (19 stopp), 9 lameller (cirkulär bländare)
Fokusering	Autofokus med linjära motorer (LM)
Väderskydd	Stänktålig (gummiring på fattningen)
Medföljande tillbehör	Främre lock, bakre lock, motljusskydd, skyddstygn
Underhåll	Rengöring med blåsborste och mjuk trasa; använd inte organiska lösningsmedel
Förvaring	Sval och torr plats, skyddad från sol och naftalin
Säkerhet	Titta inte på solen genom objektivet; sänk inte ner i vatten; plocka inte isär
Reparabilitet	Kontakta Fujifilm-representant för reparation; byte av tätningsring möjlig hos auktoriserad service
Allmän information	Firmware-uppdatering krävs för optimal kompatibilitet

Vanliga frågor - XF 30mm f2.8 R LM WR Macro FUJIFILM

Vad är minsta fokuseringsavstånd för detta objektiv?

Minsta fokuseringsavstånd är 0,1 m (10 cm) mätt från fokalplanet, vilket ger en förstoring på 1:1 (verklig storlek).

Är detta objektiv kompatibelt med Fujifilm-kameror med X-fattning?

Ja, det är designat uteslutande för Fujifilm X-fattning. Det är inte kompatibelt med G-fattning eller analoga kameror med X-fattning.

Hur rengör man objektivet säkert?

Använd en blåsborste för att ta bort damm, sedan en mjuk bomullstrasa lätt fuktad med optiskt rengöringsmedel. Torka från mitten och utåt i cirkelrörelse. Använd aldrig lösningsmedel som bensen eller målarförtunning.

Vad är minsta och maximala bländaren?

Maximal bländare är f/2.8 och minsta bländare är f/22. Bländarringen ger kontroll i steg om 1/3 EV med 19 stopp.

Hur monterar man motljusskyddet?

Rikta in motljusskyddets fästmärke med objektivets, vrid sedan tills det klickar. Motljusskyddet minskar reflexer och skyddar frontlinsen.

Är detta objektiv väderbeständigt?

Ja, det är stänktåligt tack vare en gummiring på fattningen. Det är dock inte designat för nedsänkning.

Vad gör man om man hör ett ljud eller vibration när kameran stängs av?

Det är normalt: det kommer från separationen av magneterna i de linjära motorerna. Det påverkar varken bildkvalitet eller prestanda.

Vad är filterdiametern?

Filterdiametern är 43 mm.

Hur ställer man in bländaren på 'A' (automatisk)?

Tryck på låsknappen på bländarringen samtidigt som du vrider ringen till läge 'A'. Det gör att kameran automatiskt väljer bländare.

Kan jag använda detta objektiv för makrofotografering?

Absolut, det ger en maximal förstoring på 1× (verklig storlek) och ett minsta fokuseringsavstånd på 0,1 m, idealiskt för makrofotografering.

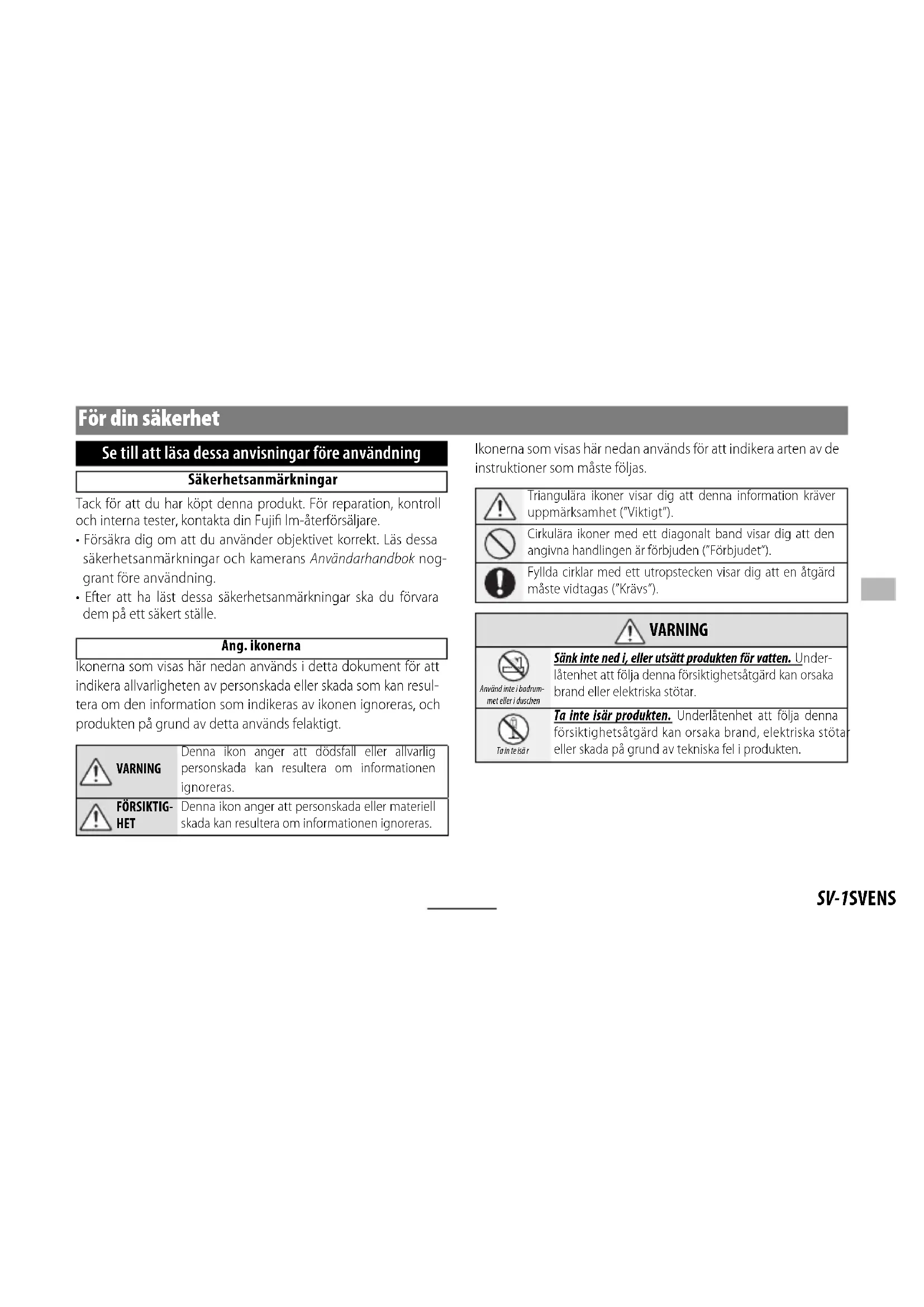

BRUKSANVISNING XF 30mm f2.8 R LM WR Macro FUJIFILM

Se till att läsa dessa anvisningar före användning

Säkerhetsanmärkningar

Tack för att du har köpt denna produkt. För reparation, kontroll och interna tester, kontakta din Fujifi Im-återförsäljare.

• Försäkra dig om att du använder objektivet korrekt. Läs dessa säkerhetsanmärkningar och kamerans Användarhandbok noggrant före användning.
• Efter att ha läst dessa säkerhetsanmärkningar ska du förvara dem på ett säkert ställe.

Ang. ikonerna

Ikonerna som visas här nedan används i detta dokument för att indikera allvarligheten av personskada eller skada som kan resultera om den information som indikeras av ikonen ignoreras, och produkten på grund av detta används felaktigt.

WARNING

Denna ikon anger att dödsfall eller allvarlig personskada kan resultera om informationen ignoreras.

FÖRSIKTIG- HET

Denna ikon anger att personskada eller materiell skada kan resultera om informationen ignoreras.

Ikonerna som visas här nedan används för att indikera arten av de instruktioner som måste följas.

	Triangulära ikoner visar dig att denna information kräver uppmärksamhet ("Viktigt").
	Cirkulära ikoner med ett diagonalt band visar dig att den angivna handlingen är förbjuden ("Förbjudet").
	Fyllda cirklar med ett utropstecken visar dig att en åtgård måste vidtagas ("Krävs").

		VARNING
	Använd inte i badrummet eller i duschen	Sänk inte ned i, eller utsätt produkten för vatten. Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka brand eller elektriska stötar.
	To inte le sär	Ta inte isär produkten. Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka brand, elektriska stöta eller skada på grund av tekniska fel i produkten.

! VARNING
Rör ej vid interna delar	Om höljet går sönder på grund av ett fall eller annan olycka, rör inte vid de interna delarna. Underlätenhet att följa denna försiktighetsåtgärd kan leda till elektriska stötar eller skada som kan uppkomma genom att röra vid de skadade delarna. Avlägsna genast batteriet, se till att undvika skada eller elektrisk stöt, och ta med produkten till det återförsäljningsställe där du köpte den för råd.
	Placera inte produkten på instabila ytor. Produkten kan falla ner och orsaka skada.
	Titta inte på solen genom objektivet eller kamerans söka-re. Underlätenhet att följa denna försiktighetsåtgärd kan ge bestående synnedsättning.

FÖRSIKTIGHET
	Använd eller förvara inte produkten på platser som är utsatta för ånga eller rök, eller som är väldigt fuktiga eller extremt dammiga. Underlåtenhet att följa denna försik-tighetsåtgård kan orsaka brand eller elektriska stötar.
	Lämna inte produkten i direkt solljus eller på platser med höga temperaturer, såsom i en stängd bil en solig dag.Följs inte denna försiktighetsåtgård kan det leda till brand.

⚠ FÖRSIKTIGHET
	Förvara utom räckhåll för små barn. Denna produkt kan orsaka personskada i händerna på ett barn.
	Ta inte i produkten med våta händer. Underlåtenhet att följa denna försiktighetsåtgård kan orsaka elektriska stötar.
	Håll solen utanför bilden när du fotograferar motiv i motljus. Solljus som fokuseras i kameran när solen är i eller nära bilden kan orsaka brand eller brännskador.
	Sätt tillbaka objektivlocken och förvara produkten utom räckhåll för direkt solljus när du inte använder den. Sol- ljus som fokuseras genom objektivet kan orsaka brand eller brännskador.
	Bär inte kameran eller objektivet medan de är monterade på ett stativ. Produkten kan falla ner eller stöta till andra föremål, vilket kan leda till skada.

SV-2 SVENSKA

Kassering av elektrisk och elektronisk utrustning i privata hushåll

Inom Europeiska unionen, Norge, Island och Liechtenstein: Denna symbol på produkten, eller i handboken och i garantin, och/eller på dess förpackning anger att denna produkt inte får hanteras som hushållsavfall. Istället bör den lämnas in på en utsedd uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förhindra möjliga negativa konsekvenser för milljön och människors hälsa, som annars kan bli följden av olämplig avfallshantering av denna produkt.

Återvinning av batterier bidrar till att bevara naturresurser. För mer detaljerad information om återvinning av denna produkt, kontakta kommunen, din sophämtningstjänst eller butiken där du köpte produkten.

I länder utanför den Europeiska unionen, Norge, Island och Lichtenstein: Om du vill göra dig av med denna produkt, inklusive batterier och ackumulatorer, kontakta de lokala myndigheterna och be om råd för korrekt kassering.

Innan du använder denna produkt

Objektivet kanske inte fungerar som förväntat och vissa funktioner kanske inte är tillgängliga med föråldrade versioner av objektiv- och kamerafi rmware. Var noga med att uppdatera både objektiv- och kamerafi rmware till de senaste versionerna. Instruktioner om hur man kontrollerar fi rmwareversion samt hur man uppdaterar fi rmware fi nns på följande hemsida:

Om du inte har tillgång till en dator, kan du hjälp hos den lokala återförsäljare som listas i FUJIFILM Worldwide Network-materialet, vilket medföljer kameran.

Produktvård

• Lyft inte upp kameran och håll inte i den endast med hjälp av motljusskyddet när det används.
• Håll objektivets signalkontakter rena.

SV-4 SVENSKA

• Använd en blåspensel för att avlägsna damm och ludd från glasytorna på objektivet eller filtret. För att ta bort fläckar och fingeravtryck, använd en liten mängd objektivrengöringsmedel på en mjuk, ren bomullsduk eller objektivrengöringspapper och rengör från mitten och utåt med en cirkelrörelse, försiktigt för att inte lämna fl äckar eller vidröra glaset med fi ngrarna.
• Använd aldrig organiska lösningsmedel såsom thinner eller bensen för att rengöra objektivet. Sätt på de främre och bakre locken när objektivet inte används.
• Förvara objektivet och fi ltret på en sval och torr plats för att förhindra mögel och rost. Förvara det inte i direkt solljus eller tillsammans med nafta eller malkulor.
• Håll objektivet torrt. Rost kan orsaka ohjälpliga skador. Torka av regn och vattendroppar.
• Om du lämnar objektivet på extremt varma platser kan det orsaka skada eller skevhet.

Objektivets delar

①Objektivfästet innefattar en gummiring för att försäkra att objektivet hålls damm- och stänksäker. Ringen kan bytas ut mot avgift hos ett Fujifi lm service-center.

Montera ett objektiv

Se kamerahandboken för information om hur du monterar och tar bort objektiv.

①Denna produkt är endast avsedd för användning med en FUJIFILM X-fattning. Produkten är inte kompatibel med fi Im-kameror med G-fattning eller X-fattning.

Ta bort locken

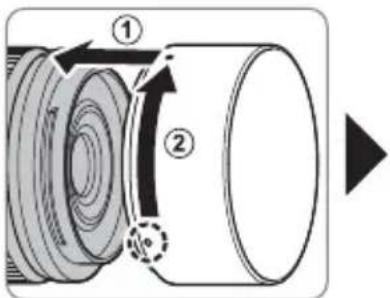

Montera motljusskyddet

Motljusskydd minskar refl exer och skyddar det främre objektivelementet.

Medföljande tillbehör

• Främre objektivlock
• Bakre objektivlock
• Motljusskydd
• Objektivskyddsduk

Bländarringen

Rotera bländarringen för att justera bländaren (f-tal).

① A (A): Ställ in bländaren på det värde som valts automatiskt av kameran.
② Andra värden (1/22): Ställ in bländaren på det valda värdet.

För att välja A, eller för att välja ett annat värde efter att ha valt A, tryck på bländarringens låsknapp medan du vrider på bländarringen.

Manuell exponering

Bländaren som anges på kameran och objektivet är för ett avlägset motiv. Vid ickemakrofotografering påverkar inte detta exponeringen. Vid makrofotografering saktar den eff ektiva bländningen ned när avståndet till motivet minskar. Vid manuell inställning av exponering, lägg till följande exponeringsfaktor till det värde som anges av exponeringsmätaren.

Förstoringsgrad	1:5	1:3	1:2	1:1,5	1:1
Fokusavständ (m)	0,220	160,13	0,110,1	0
Eff ektivt f-tal	2,83	23,23	23,2
Exponeringsfaktor (EV)	+0	+ 1/3	+ 1/3	+ 1/3	+ 1/3

Specifi kationer

Type XF30mmF2.8 R LM WR Macro
Objektivkonstruktion	11 element i 9 grupper (3 asfäriska element, 2ED-element)
Brännvidd (motsvarande 35 mm-format)	f=30 mm (46 mm)
Bildvinkel 50,7°
Största bländare f/2.8
Minsta bländare f/22
BländarstyrningAntal bladStoppstorlek	9 (rundad diafragmaöppning)1⁄3 EV (19 stopp)
Minsta fokusavständ (mätt från fokalplanet) 0,1 m
Max. förstoring 1 ×
Externa mått:Diameter × Längd* (ungefär)* avstånd från objektivets framsida till monteringsfl änsen	∅60 × 69,5 mm
Vikt* (ungefär) * exklusive lock och motljusskydd	195 g
Filterstorlek	∅43 mm

① Förbättringar kan leda till oannonserade ändringar i specifikationer och utseende.

① Beroende på hur detta objektiv är konstruerat, kan avständsindikatorn som visas på kameran i vissa fall skilja sig från det faktiska fokusavständet. Använd avständsindikatorn endast som en riktlinje.

Detta objektiv använder linjära motorer för att säkerställa snabbt och exakt autofokus samtidigt som högsta möjliga bildkvalitet bibehålls. När kameran stängs av, när objektivet kopplas loss från kamerahuset eller när uppspelningsfunktionen slås på, kan ett ljud höras och viss vibration uppstå på grund av att den linjära motorns magneter kopplas ifrån. Detta är helt normalt och kommer inte att påverka bildkvaliteten eller objektivets prestanda negativt.
