Тип продукта	Макрообъектив с фиксированным фокусным расстоянием для байонета Fujifilm X
Бренд	Fujifilm
Модель	XF 30mm f/2.8 R LM WR Macro
Реальное фокусное расстояние	30 мм
Эквивалентное фокусное расстояние (24x36)	46 мм
Максимальная диафрагма	f/2.8
Минимальная диафрагма	f/22
Оптическая конструкция	11 линз в 9 группах (3 асферические, 2 ED)
Угол поля зрения	50,7°
Минимальное расстояние фокусировки	0,1 м (от фокальной плоскости)
Максимальное увеличение	1× (реальный размер)
Диаметр фильтра	43 мм
Размеры (диаметр × длина)	∅60 × 69,5 мм
Вес (без крышек и бленды)	195 г
Байонет	Fujifilm X (несовместим с байонетом G или плёночными X)
Управление диафрагмой	Кольцо диафрагмы с шагом 1/3 EV (19 ступеней), 9 лепестков (круглая диафрагма)
Фокусировка	Автофокус с линейными двигателями (LM)
Защита от погодных условий	Устойчивость к брызгам (резиновое кольцо на байонете)
Комплектация	Передняя крышка, задняя крышка, бленда, защитная ткань
Обслуживание	Чистка грушей и мягкой тканью; не использовать органические растворители
Хранение	Прохладное и сухое место, защищённое от солнца и нафталина
Безопасность	Не смотреть на солнце через объектив; не погружать в воду; не разбирать
Ремонтопригодность	Обратиться к представителю Fujifilm для ремонта; замена уплотнительного кольца возможна в авторизованном центре
Общая информация	Для оптимальной совместимости требуется обновление прошивки

Часто задаваемые вопросы - XF 30mm f2.8 R LM WR Macro FUJIFILM

Какое минимальное расстояние фокусировки у этого объектива?

Минимальное расстояние фокусировки составляет 0,1 м (10 см) от фокальной плоскости, что обеспечивает коэффициент увеличения 1:1 (реальный размер).

Совместим ли этот объектив с камерами Fujifilm с байонетом X?

Да, он разработан исключительно для байонета Fujifilm X. Он несовместим с байонетом G или плёночными камерами с байонетом X.

Как безопасно чистить объектив?

Используйте грушу для удаления пыли, затем мягкую хлопчатобумажную ткань, слегка смоченную оптическим очистителем. Протирайте от центра к краям круговыми движениями. Никогда не используйте растворители, такие как бензол или разбавитель краски.

Какая минимальная и максимальная диафрагма?

Максимальная диафрагма — f/2.8, минимальная — f/22. Кольцо диафрагмы позволяет управлять с шагом 1/3 EV на 19 ступенях.

Как установить бленду?

Совместите метку крепления бленды с меткой на объективе, затем поверните до щелчка. Бленда уменьшает блики и защищает переднюю линзу.

Этот объектив защищён от погодных условий?

Да, он устойчив к брызгам благодаря резиновому кольцу на байонете. Однако он не предназначен для полного погружения в воду.

Что делать, если я слышу шум или вибрацию при выключении камеры?

Это нормально: это вызвано разъединением магнитов линейных двигателей. Это не влияет на качество изображения или производительность.

Какой диаметр фильтра?

Диаметр фильтра — 43 мм.

Как установить диафрагму на 'A' (автоматический режим)?

Нажмите на кнопку блокировки кольца диафрагмы, поворачивая кольцо в положение 'A'. Это позволяет камере автоматически выбирать диафрагму.

Можно ли использовать этот объектив для макросъемки?

Конечно, он обеспечивает максимальное увеличение 1× (реальный размер) и минимальное расстояние фокусировки 0,1 м, что идеально для макросъемки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XF 30mm f2.8 R LM WR Macro FUJIFILM

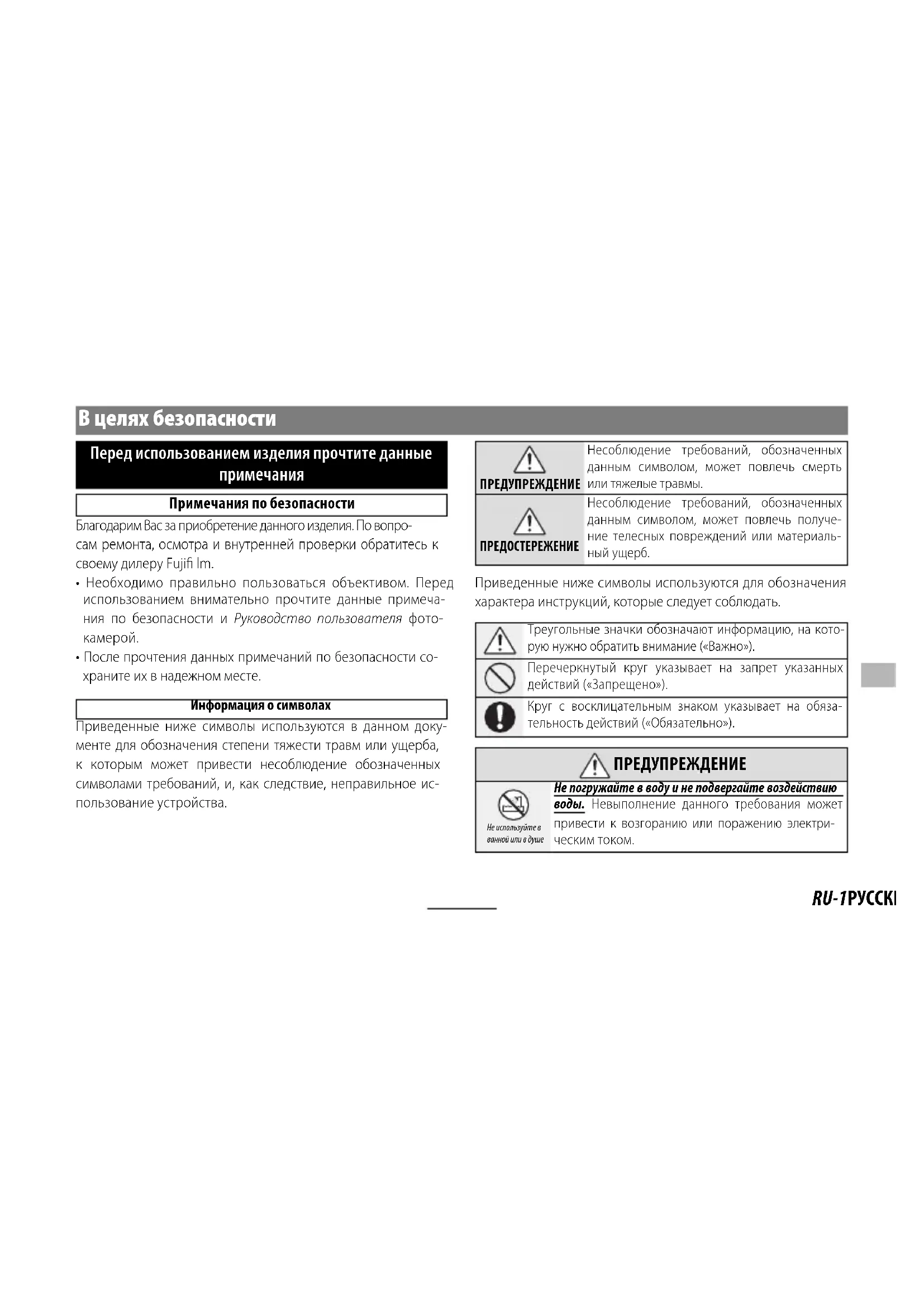

В целях безопасности

Перед использованием изделия прочтите данные примечания

Примечания по безопасности

Благодарим Вас за приобретение данного изделия. По вопросам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру Fujifi Im.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примечания по безопасности и Руководство пользователя фотокамерой.
• После прочтения данных примечаний по безопасности сохраните их в надежном месте.

Информация о символах

Приведенные ниже символы используются в данном документе для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное использование устройства.

ПРЕДУПРЕЖДЕНИЕ	Несоблюдение требований, обозначенныхданным символом, может повлечь смертьили тяжелые травмы.
[СУВЗ]ПРЕДОСТЕРЕЖЕНИЕ	Несоблюдение требований, обозначенныхданным символом, может повлечь полученне телесных повреждений или материальный ущерб.

Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать.

[DB38]	Треугольные значки обозначают информацию, на которую нужно обратить внимание («Важно»).
	Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).
[BWDT]	Круг с восклицательным знаком указывает на обязательность действий («Обязательно»).

	ПРЕДУПРЕЖДЕНИЕ
[BGKG]Не используйте в вонной или в душе	Не погружайте в воду и не подвергайте воздействию воды. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
ПРЕДУПРЕЖДЕНИЕ
Не разбирайте	Не разбирайте. Несоблюдение этой меры предосторожности может привести к возгоранию, поражению электрическим током или возникновению травм из-за неправильной работы изделия.
[К6А4]Не прогайте внутренние детали	Если корпус разбился в резу другого чрезвычайного происшествия, не трогайте открытые детали. Несоблюдение этой меры предосторожности может привести к поражению электрическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей. Немедленно выньте батарею фотокамеры, соблюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для консультации.
[7У6Т]	Не кладите на неустойчивые поверхности. Изделие может упасть, вызвав травму.
	Не смотрите на солнце через объективскатели фотокамеры. Несоблюдение данной меры предосторожности может привести к необратимому нарушению зрения.

!ПРЕДОСТЕРЕЖЕНИЕ
ame na	Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах, где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требовадия может привести к возгоранию или поражению электрическим током.
	Не оставляйте на прямом солнечном свету или в местах, подверженных воздействию высоких температур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию.
	Храните в местах, не доступных для маленьких детей. В руках ребенка данное изделие может стать причиной телесных повреждений.
	Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током.
и видои-	Во время съемки объектов, освещенных сзади, не допускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце находится в кадре или рядом с ним, может вызвать возгорание или ожоги.
[266K] ПРЕДОСТЕРЕЖЕНИЕ
	Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него не падает прямой солнечный свет. Солнечный свет, сфокусированный объективом, может вызвать воз- горание или ожоги.
	Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму.

Утилизация электрического и электронного оборудования в домашних условиях

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне:

Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования.

Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут возникнуть в результате несоответствующей утилизации данного изделия.

Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторичному использованию отходов или в магазин, где вы приобрели изделие.

В странах за пределами Европейского союза, Норвегии, Исландии и Лихтенштейна: Если необходимо утилизировать данное изделие, включая батареи или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.

Перед использованием данного изделия

Характеристики объектива могут не соответствовать ожидаемым, а некоторые функции могут быть недоступны, если установлены устаревшие версии прошивки объектива или фотокамеры. Обязательно обновите прошивку объектива и фотокамеры до последних версий. Инструкции по просмотру информации о версии прошивки и ее обновлению доступны на следующем веб-сайте:

В случае, если у Вас нет доступа к компьютеру, обратитесь за поддержкой к местному дистрибьютору из списка "FUJIFILM Worldwide Network", поставленного с Вашей фотокамерой.

Уход за изделием

• При использовании бленды объектива не беритесь за фотокамеру и не держите ее бленду.
• Не допускайте загрязнения сигнальных контактов объектива.
• Пользуйтесь грушей для удаления пыли и пуха со стеклянных поверхностей объектива или фильтра. Для удаления пятен и отпечатков паль-

цев нанесите небольшое количество жидкости для чистки объективов на мягкую, чистую хлопчатобумажную ткань или салфетку для чистки объективов и протрите объектив от центра к краям круговыми движениями, соблюдая осторожность, не оставляя разводов и не касаясь стекла пальцами.

• Никогда не используйте для чистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Закройте крышку объектива и крышку байонета объектива, когда объектив не используется.
• Храните объектив и фильтр в прохладных, сухих местах, чтобы предотвратить образование плесени и коррозии. Не храните в местах, где на него попадает прямой солнечный свет, или рядом с нафталиновыми или камфорными шариками от моли.
  То Верейте объектив от влаги. Коррозия может нанести непоправимый ущерб. При попадании дождевых капель или брызг воды их следует вытереть.
• Если объектив оставить в местах, подвергающихся воздействию высоких температур, то это может повредить или деформировать его.

Части объектива

① Бленда объектива
② Метки для установки
③ Фокусировочное кольцо
④ Разблокировка кольца диафрагмы
⑤ Метки для установки (фокусное расстояние)
⑥ Кольцо диафрагмы
⑦ Сигнальные контакты объектива
⑧ Крышка объектива
⑨ Крышка байонета объектива

①Крепление объектива имеет резиновое кольцо, которое обеспечивает защиту объектива от пыли и брызг. Кольцо можно заменить в любом сервисном центре Fujifi Im за отдельную плату.

Установка объектива

См. руководство пользователя фотокамерой для получения информации об установке и снятии объектива.

① Данное изделие предназначено исключительно для байонета X от FUJIFILM. Оно несовместимо с байонетом G или байонетом X пленочных фотокамер.

Снятие крышек

Снимите крышки, как показано на рисунке.

При подсоединении бленды объектива уменьшают блики и защищают переднюю линзу.

Прилагаемые принадлежности

• Крышка объектива
• Крышка байонета объектива
• Светозащитная бленда объектива
• Чехол для объектива

Кольцо диафрагмы

Поверните кольцо диафрагмы объек- тива для выбора величины диафрагмы (число f).

① A (A): Установите диафрагму на значение, выбранное фотокамерой автоматически.
② Другие значения (2): Установите диафрагму на выбранное значение.
Выберите A или, чтобы выбрать другое значение после выбора A, нажмите разблокировку кольца диафрагмы, поворачивая кольцо диафрагмы.

Разблокировка кольца диафрагмы
Кольцо диафрагмы

Ручная экспозиция

Значение диафрагмы на камере и объективе указано для бесконечно удаленного объекта. В то время как в случае с немасштабируемыми диапазонами это не влияет на экспозицию, при макросъемке изменение эффективного диаметра диафрагмы замедляется по мере того, как уменьшается расстояние до объекта. При ручной настройке экспозиции добавьте следующий коэффициент экспозиции к значению, заданному экспонометром.

Коэффициент воспроизведения	1:5	1:3	1:2	1:1,5	1:1
Фокусное расстояние (м)	0,220	160	130	110,1	0
Эффективное число диафрагмы	2,83	23,23	23,23	2
Коэффициент экспозиции (EV)	+0	+ 1/3	+ 1/3	+ 1/3	+ 1/3

Технические характеристики

Тип XF30mmF2.8 R LM WR Macro
Устройство объектива	11 линз в 9 группах (3 асферических элемента, 2 элемента ED)
Фокусное расстояние (эквивалент формата 35 мм)	f=30 мм (46 мм)
Угол зрения 50,7°
Макс. диафрагма f/2.8
Мин. диафрагма f/22
Управление диафрагмой
Количество лезвий	9 (округленное отверстие диафрагмы)
Размер раскрытия объектива	1/3 EV (19 раскрытий)
Минимальное расстояние фокусировки (измеряется от фокальной плоскости)	0,1 м
Макс. увеличение 1 ×
Внешние размеры: Диаметр × длина* (прибл.) * расстояние от передней части объектива до фланца байонета объектива	φ 60 × 69,5 мм
Вес* (прибл.) * без крышек и бленд	195 г
Размер фильтра	φ 43 мм

① Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления.

④ В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.

Этот объектив использует линейные двигатели для обеспечения быстрой и точной автофокусировки с одновременным сохранением высокого качества изображения. Когда камера выключена, объектив отсоединен от корпуса камеры или функция воспроизведения включена, может быть слышен звук или может возникнуть легкая физическая вибрация вследствие отключения магнитов линейного двигателя. Это совершенно нормально и не будет отрицательно влиять на качество изображения или производительность объектива.
