ПОСІБНИК КОРИСТУВАЧА DS 3 Kärcher

користувачі ознайомлені зі змістом цього посібника з експлуатації, а також з національними приписаннями щодо безпеки експлуатації. Користувачі мають бути кваліфіковано проінструктовані щодо обслуговування пристрою. Для користувача: Перед першим застосуванням приладу слід причитати і надалі дотримуватися цю інструкцію з експлуатації.

Означає вказівки по застосуванню та важливу інформацію. Настінним монтажем системи

миючого засобу, вода та миючий засіб змішуються у попередньо встановленому співвідношенні суміші та заправляється безпосередньо в резервуар поломийних машин. Використовувати даний прилад винятково у відповідності до вказівок даної інструкції з експлуатації. Цей прилад призначений для заправлення поломийних машин, яки не мають власний дозатор. – Виключає марнотратне витрачання води та миючого

– Дозволяє ефективне змішування завдяки 14 кольоровим каліброваним форсункам-дозаторам (0,2-13,5%). – Містить в собі повний набір для підключення. – Експлуатація під тиском. Підходе також для застосування з системою швидкого заправлення фірми Kдrcher. – Підключається безпосередньо до водопровідного крану. – Експлуатація без електричного струму та стислого повітря. – Система Вентурі с безпечним для навколишнього середовища

–1x станція заправлення –1x заправний шланг у сборі, 4 м, скомплектовано швидкознімним з'єднанням з зворотнім клапаном –1x шланг для підключення у сборі, 2

– Набір для підключення з: 1x пакет з 14 форсунками-

1x усмоктувальний шланг для миючого засобу 1,8 м, полівінілхлорид, прозорий 1x насадна форсунка Вентурі, синя 1x нижній фільтр, жовтий з умонт.

монтажний набір з 3x кріпильними ґвинтами 8x40 із високоякісної сталі та 3x настінних дюбеля S10 –1x інструкція з експлуатації 1 Корпус, білий, полівінілхлорид 2 Насадна форсунка Вентурі, синя 3 Ущільнювальне кільце 3/4’’ 4 Заправний шланг, 4 м, полівінілхлорид 5 Швидкознімне з'єднання зі зворотнім

6 З'єднувальна деталь 3/4’’, латунь 7 Замок з EPDM (етилен-пропилен- дієн-метилен) зі зворотнім клапаном 8 Форсунка-дозатор

Правила безпеки Знаки у посібнику Призначення Правильне застосування

Особливості Комплект постачання Захист навколишнього

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку. Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору

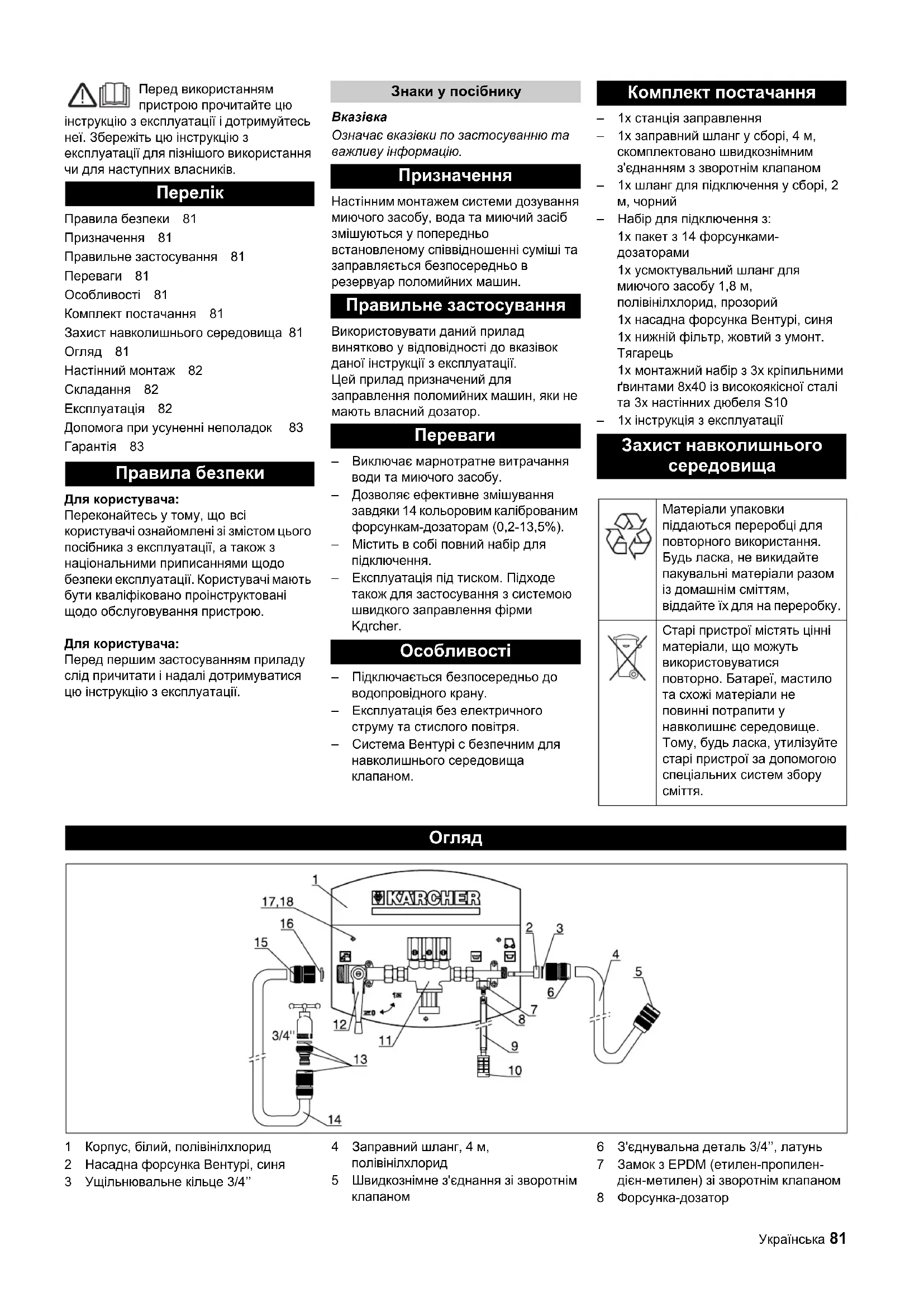

Огляд82 Українська 9 Усмоктувальний шланг для миючого засобу, 6х9 мм, довжина 1,8 м, полівінілхлорид, прозорий 10 Нижній фільтр, жовтий, з умонтованим тягарцем 11 Системний сепаратор 12 Кульовий кран 13 Швидкознімне з'єднання та сполучна деталь із латуні з ущільнювальним кільцем 3/4’’ 14 Шланг для підключення у сборі, 2 м,

15 З'єднувальна деталь 3/4’’, латунь 16 Ущільнювальне кільце 3/4’’, з сітчастим фільтром 17 Кріпильні гвинти (3x) 8x40, високоякісна сталь 18 Настінні дюбелі (3x), S10 1 Корпус, білий, полівінілхлорид 2 Водопровідний кран, 3/4’’, с тиском води між 2 та 6 бар Î Місце монтажу слід шукати поблизу водопровідного крану (див. графік). Водопровідний кран має вказувати тиск води між 2 та 6 бар. Î Приставити корпус до стіни таким чином, щоб верхній край корпусу було розміщено на висоті 1500 мм.

Всі три отвору накреслити на стіні та просвердлити свердлом по каменю Ш10 мм, відповідно до діаметру настінних дюбелів. Î Вставити настінні дюбелі у стіну та зафіксувати на стіні корпус за допомогою трьох кріпильних гвинтів Ш8x40 із високоякісної сталі. Î Від'єднати швидкознімне з'єднання на кульовому крані та підключити відкритий кінець чорного

Î Вставити ущільнювальне кільце 3/4’’ з сітчастим фільтром та зафіксувати швидкознімне з'єднання на кульовому крані.

Перед фіксацією швидкознімного з'єднання на кульовому крані слід перевірити, щоб ущільнювальне кільце було вставлено разом з сітчастим

Î На водопровідному крані під'єднати сполучну деталь швидкознімного з'єднання з ущільненням 3/4’’. Î Насадити шланг для підключення з швидкознімним з'єднанням на сполучну деталь водопровідного

Водопровідний кран ще не відкривати! Î Від'єднати швидкозмінне з'єднання від виходу з Вентурі та підключити відкритий кінець заправного шлангу. Î Вставити синю форсунку Вентурі в кріплення форсунки. Î Вставити ущільнювальне кільце 3/4’’ швидкозмінне з'єднання та зафіксувати швидкознімне з'єднання на виході з Вентурі. 1 Замок з EPDM (етилен-пропилен- дієн-метилен) зі зворотнім клапаном 2 Форсунка-дозатор Î Просвердлити у кришці пляшки с миючою рідиною отвір діаметром Ш10 мм. Î Вставити усмоктувальний шланг для миючої рідини через отвір у кришки та насадити нижній фільтр на кінець шлангу на внутрішній стороні кришки. Î Встановити кришку на пляшку з миючою рідиною та опустити нижній фільтр на дно пляшки.

Нижній фільтр має вертикально знаходитися на дні пляшки. Î Вставити відповідну форсунку- дозатор в замок з EPDM (етилен- пропилен-дієн-метилен).

Про відповідну кількість дозування окремих форсунок-дозаторів можливо дізнатися з "Таблиці дозування". Î Проштовхнути усмоктувальний шланг для миючої рідини у замок з EPDM (етилен-пропилен-дієн-

Якщо усмоктувальний шланг для миючої рідини задовгий, при потребі його можливо укоротити.

При укорочуванні усмоктувального шлангу для миючої рідини слід звернути увагу на те, щоб після укорочування нижній фільтр залишався у вертикальному положенні на дні пляшки з миючою рідиною. Î Перевірте, чи всі шлангові з'єднання під'єднано. Î Перевірте, чи підключено пляшку з миючою рідиною та чи є у достатньої кількості миюча рідина у пляшці. Î Кульовий кран має бути встановлено у положенні „OFF“. Î Перевірте, чи встановлена потрібна форсунка-дозатор для бажаного співвідношення суміші.

Про відповідну кількість дозування окремих форсунок-дозаторів можливо

з "Таблиці дозування". Î Заправний шланг встромити у отвір для заправлення поломийної машини, яку слід заправити. У поломийних машин з системою заправлення, до заправної системи може під'єднуватися швидкознімне з'єднаяння заправного шлангу. Î Відкрийте водопроводний кран. Î Встановити кульовий кран у положення „ON“.

При першому використанні або заміні форсунки-дозатора шланг для миючого засобу заповнено повітрям. Оптимальне співвідношення суміші досягається тоді, коли резервуар поломийної машини вперше заповнюється, та коли шланг для миючого засобу повністю заповнено миючим засобом. Î Резервуар поломийної машини заправляється водою та бажаною кількістю миючого засобу. Î Після заправлення закрити водопровідний кран. Î Встановити кульовий кран на„OFF“ та зачекати, поки заправний

Підключення води Підключення водовипуску Підключити усмоктувальний шланг для миючої рідини. ЕксплуатаціяУкраїнська 83 Î Витягти заправний шланг із резервуару, або від'єднати від заправної системи, та намотати на пристрій для зберігання шлангу на передній стороні приладу. Використанням різних миючих засобів або з причини різних миючих поверхонь, необхідні різні співвідношення суміші води та миючого засобу. Для досягнення різних співвідношень, форсунки-дозатором можливо замінювати наступним чином. Î Встановити кульовий кран у положення „OFF“. Î Зняти шланг для миючого засобу з замку з замку з EPDM (етилен- пропилен-дієн-метилен). Î Витягти форсунку-доза тор з замку EPDM (етилен-пропилен-дієн-

Î Вставити відповідну форсунку- дозатор з бажаним співвідношенням суміші в замок з EPDM (етилен- пропилен-дієн-метилен). Î Насадити шланг для миючого

на замок з EPDM (етилен-пропилен- дієн-метилен). Наступна таблиця відображає колірне кодування окремих форсунок-дозаторів та співвідношення суміші в %. Таблиця дозування *Вказані в таблиці значення є середніми значеннями, яки виникли за наступних

– Тиск води 3 бар. – Заправний шланг 4 м. Î Перевірити тиск води. Тиск води має бути не менш 2 бар и може максимально складати 6 бар. Î Перевірити усмоктувальний шланг для миючого засобу на засмічення, перегинання та затискання, при необхідності прочистити або

Î Перевірити форсунку-дозатор, при необхідності очистити або замінити. Î Перевірити нижній фільтр, при необхідності очистити або замінити. Î Перевірити сітчастий фільтр у ущільнювальному кільці на кульовому крані, при необхідності очистити або замінити. У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безплатно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинності гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням

Заміна форсунки-дозатора Огляд форсунок-дозаторів

Рожевий 0,20 % Фіолетовий 0,50 % Бірюзовий 0,65 % Жовтий 1,20 % Коричневий 1,50 % жовтогарячий 1,90 % Зелений 2,60 % Ясно-коричневий 3,20 % Синій 4,80 % Білий 5,80 % Червоний 7,90 % Бежевий 10,50 % Чорний 12,50 % Сірий 13,50 % Допомога при усуненні
