ПОСІБНИК КОРИСТУВАЧА KM 100100 R G Kärcher

Išmatuotas: 95 Garantuotas: 98 Chairman of the Board of Management Director Regulatory Affairs & Certification Dalys Šoninė šluota 6.905-986.0 Su įprastiniais šeriais vidaus ir išorės pa- viršiams. Minkšta šoninė šluota 6.906-133.0 Skirta smulkiosioms dalelėms ant vidaus paviršių, atspari drėgmei. Kieta šoninė šluota 6.906-065.0 Skirta įsisenėjusiems nešvarumams ant išorės paviršių, atspari drėgmei. Įprastinis besisukan- tis šepetys 6.906-375.0 Atsparus nusidėvėjimui ir drėgmei. Su uni- versaliais šeriais vidaus ir išorės pavir- šiams. Besisukantis šepetys, minkštas 6.906-533.0 Su natūralaus pluošto šeriais, skirtas valy- ti smulkias dulkes nuo lygių grindų vidaus patalpose. Neatsparus drėgmei, netinka- mas abrazyviniams paviršiams. Besisukantis šepetys, kietas 6.906-532.0 Skirta įsisenėjusiems nešvarumams ant išorės paviršių, atspari drėgmei. Dulkių filtras 6.414-532.0 402 LT- 1 Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно до неї та збережіть її для подальшого користуван- ня або для наступного власника. Перед першим введенням в експлуата- цію слід ознайомитися з інструкцією по техніці безпеки! Якщо при розпакуванні були виявлені пошкодження від транспортування, не- гайно сповістіть про це магазин, де ви ку- пили прилад. – Нанесені на пристрій попереджу- вальні знаки та таблички дають важ- ливі вказівки для безпечної експлуа- тації пристрою. – Разом із вказівками в цій інструкції для експлуатації слід враховувати загальні правила техніки безпеки та норми для попередження нещасних випадків законодавчих органів. Моторизація пристроїв G: Бензиновий двигун LPG: Газовий двигун Інструкції із застосування компонен- тів (REACH) Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою: www.kaercher.com/REACH У кожній країні діють умови гарантії, на- даної відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуває- мо безкоштовно протягом терміну дії га- рантії, якщо вони викликані браком ма- теріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизова- ний сервісний центр з документальним підтвердженням покупки.

Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані серві- сні центри. – Можна використовувати лише те обладнання та запасні частини, що дозволені для використання вироб- ником. Оригінальне обладнання та оригінальні запасні частини є гаран- тією того, що пристрій буде працюва- ти безпечно та справно. – Подальша інформація по запасним частинам є на сайті www.kaercher.com в розділі Сервіс.

Запобігає про небезпеку, яка безпосе- редньо загрожує та призводить до тяжких травм чи смерті. 몇 ПОПЕРЕДЖЕННЯ Запобігає про потенційно можливу не- безпечну ситуацію, що може призвести до тяжких травм чи смерті.

Вказівка відносно потенційно можливої небезпечної ситуації, що може призве- сти до легких травм чи спричинити матеріальні збитки.

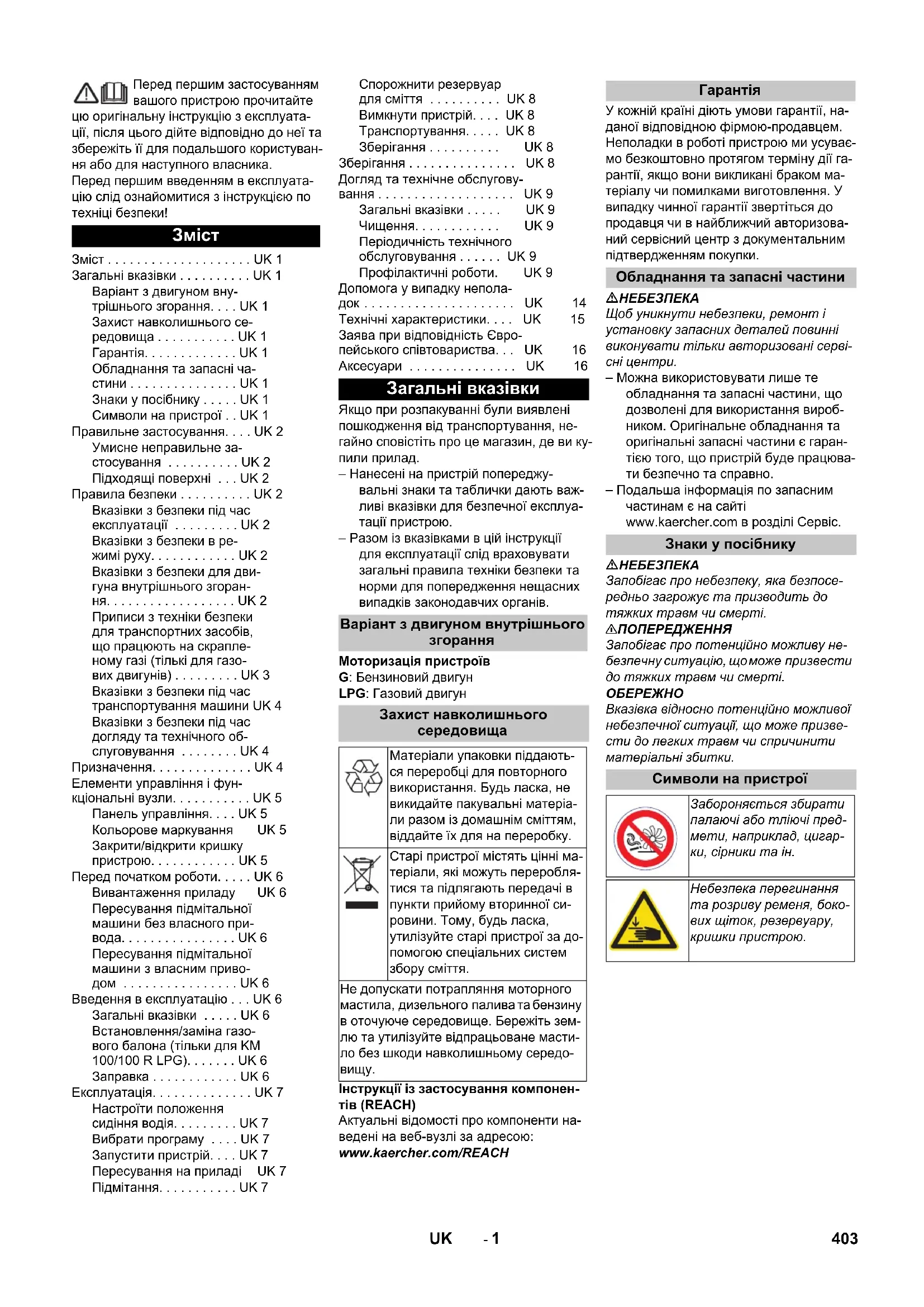

Зміст . . . . . . . . . . . . . . . . . . . . UK 1 Загальні вказівки . . . . . . . . . . UK 1 Варіант з двигуном вну- трішнього згорання. . . . UK 1 Захист навколишнього се- редовища . . . . . . . . . . . UK 1 Гарантія. . . . . . . . . . . . . UK 1 Обладнання та запасні ча- стини . . . . . . . . . . . . . . . UK 1 Знаки у посібнику . . . . . UK 1 Символи на пристрої . . UK 1 Правильне застосування. . . . UK 2 Умисне неправильне за- стосування . . . . . . . . . . UK 2 Підходящі поверхні . . . UK 2 Правила безпеки . . . . . . . . . . UK 2 Вказівки з безпеки під час експлуатації . . . . . . . . . UK 2 Вказівки з безпеки в ре- жимі руху. . . . . . . . . . . . UK 2 Вказівки з безпеки для дви- гуна внутрішнього згоран- ня. . . . . . . . . . . . . . . . . . UK 2 Приписи з техніки безпеки для транспортних засобів, що працюють на скрапле- ному газі (тількі для газо- вих двигунів) . . . . . . . . . UK 3 Вказівки з безпеки під час транспортування машини UK 4 Вказівки з безпеки під час догляду та технічного об- слуговування . . . . . . . . UK 4 Призначення. . . . . . . . . . . . . . UK 4 Елементи управління і фун- кціональні вузли. . . . . . . . . . . UK 5 Панель управління. . . . UK 5 Кольорове маркування UK 5 Закрити/відкрити кришку пристрою. . . . . . . . . . . . UK 5 Перед початком роботи. . . . . UK 6 Вивантаження приладу UK 6 Пересування підмітальної машини без власного при- вода. . . . . . . . . . . . . . . . UK 6 Пересування підмітальної машини з власним приво- дом . . . . . . . . . . . . . . . . UK 6 Введення в експлуатацію . . . UK 6 Загальні вказівки . . . . . UK 6 Встановлення/заміна газо- вого балона (тільки для KM

100/100 R LPG). . . . . . . UK 6

Заправка . . . . . . . . . . . . UK 6 Експлуатація. . . . . . . . . . . . . . UK 7 Настроїти положення сидіння водія. . . . . . . . . UK 7 Вибрати програму . . . . UK 7 Запустити пристрій. . . . UK 7 Пересування на приладі UK 7 Підмітання. . . . . . . . . . . UK 7 Спорожнити резервуар для сміття . . . . . . . . . . UK 8 Вимкнути пристрій. . . . UK 8 Транспортування. . . . . UK 8 Зберігання . . . . . . . . . . UK 8 Зберігання . . . . . . . . . . . . . . . UK 8 Догляд та технічне обслугову- вання . . . . . . . . . . . . . . . . . . . UK 9 Загальні вказівки . . . . . UK 9 Чищення. . . . . . . . . . . . UK 9 Періодичність технічного обслуговування . . . . . . UK 9 Профілактичні роботи. UK 9 Допомога у випадку непола- док . . . . . . . . . . . . . . . . . . . . . UK 14 Технічні характеристики. . . . UK 15 Заява при відповідність Євро- пейського співтовариства. . . UK 16 Аксесуари . . . . . . . . . . . . . . . UK 16 Загальні вказівки Варіант з двигуном внутрішнього

Захист навколишнього

Матеріали упаковки піддають- ся переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріа- ли разом із домашнім сміттям, віддайте їх для на переробку. Старі пристрої містять цінні ма- теріали, які можуть переробля- тися та підлягають передачі в пункти прийому вторинної си- ровини. Тому, будь ласка, утилізуйте старі пристрої за до- помогою спеціальних систем збору сміття. Не допускати потрапляння моторного мастила, дизельного палива та бензину в оточуюче середовище. Бережіть зем- лю та утилізуйте відпрацьоване масти- ло без шкоди навколишньому середо-

Обладнання та запасні частини Знаки у посібнику Символи на пристрої Забороняється збирати палаючі або тліючі пред- мети, наприклад, цигар- ки, сірники та ін. Небезпека перегинання та розриву ременя, боко- вих щіток, резервуару, кришки пристрою. 403UK- 2 Підмітальну машину призначено для професійного використання під час при- бирання поверхонь, наприклад, в таких галузях застосування:

Виробничі споруди Території логістичних служб

Роздрібна торгівля Території складських приміщень

– Використовуйте цю підмітальну ма- шину тільки згідно з інструкцією по експлуатації. – Будь-яке інше застосування вва- жається неправильним. Виробник не несе відповідальності за збитки, за- вдані неправильним застосуванням, ці збитки бере на себе лише користу-

– Бензиновий/дизельний двигун : Заборонено використовувати при- стрій у закритих приміщеннях. – Газовий двигун : Дозволяється використовувати при- стрій в закритих приміщеннях з до- статньою вентиляцією. Газові балони та пристрій дозво- ляється зберігати тільки на рівні зем-

– Забороняється вносити зміни в при-

– Пристрій призначений тільки для ро- боти на поверхнях, зазначених у да- ному посібнику з експлуатації. – Прилад може пересуватися тільки по поверхнях, допущених для викори- стання підмітальних машин керів- ництвом підприємства або їхнім представником. – Як загальне правило діє наступне: не допускати зіткнення приладу з легко- займистими речовинами (небезпека вибуху/пожежі). – Забороняється підбирання/всмокту- вання вибухонебезпечних рідин, го- рючих газів, а також нерозведених кислот та розчинників! Це стосується бензину, розріджувачів фарби та ма- зуту, які можуть створювати вибухо- небезпечні гази або суміші, змішую- чись зі всмоктуваним повітрям, а та- кож ацетону, нерозведених кислот та розчинників, оскільки вони пошкод- жують матеріали пристрою. – Забороняється прибирання/всмокту- вання реактивного металевого пилу (наприклад, алюмінію, магнію, цинку) в з'єднанні з сильними лужними або кислотними засобами для чищення. – Не допускати підмітання/всмоктуван- ня палаючих або тліючих предметів. – Цей пристрій не призначено для зби- рання небезпечних для здоров'я ре-

– Забороняється його зберігання у не- безпечних місцях. Заборонено вико- ристовувати пристрій у вибухонебез- печних приміщеннях. – Не дозволяється брати із собою су- провідних осіб. – Не дозволяється штовхати/тягнути або транспортувати предмети за до- помогою даного пристрою.

Промислові підлоги Суцільна (наливна) підлога

Небезпека травмування! Не використовувати пристрій без за- хисного даху в зонах, де існує небезпека падіння предметів на оператора

– Перед використанням перевірте належний стан та безпеку при- строю та обладнання. Якщо облад- нання знаходиться у небездоганно- му стані, його не можна використо-

– У разі використання пристрою у не- безпечній ділянці (наприклад, бензо- колонка) необхідно дотримуватися відповідних інструкцій з техніки без- пеки. Заборонено використовувати пристрій у вибухонебезпечних при-

– Користувач повинен використо- вувати пристрій у відповідності до інструкції. Вона повинна враховува- ти умови місцевості, під час роботи з пристроєм необхідно звертати увагу на третіх осіб, особливо на ді-

– Перед початком роботи оператор повинен переконатися в тому, що всі запобіжні пристрої знаходяться на місці і працюють належним чи

– Оператор пристрою несе відпо- відальність за виникнення нещасних випадків за участю інших людей або

– Стежити за тим, щоб оператор но- сив щільно прилеглий одяг. Носити міцне взуття й уникати носіння вільного одягу. – Перед початком руху перевірити мертву зону (наприклад, на наяв- ність дітей). Забезпечити достат-

– Забороняється залишати без до- гляду пристрій із працюючим двигу- ном. Обслуговуючому персоналу до- зволяється залишати пристрій тільки після того, як двигун буде зупинено, пристрій буде захищений від випадкового переміщення та по- ставлений на стоянкове гальмо. – Щоб уникнути несанкціонованого використання пристрою слід вийма-

– Пристрій має використовуватися особами, що пройшли інструктаж щодо його використання або під- твердили свої здібності для обслу- говування пристрою, а також упов- новажені використовувати його. – Цій пристрій не призначений для ви- користання людьми (включаючи ді- тей) з обмеженими фізичними, сен- сорними або розумовими здатно- стями або з відсутністю досвіду й/ або відсутністю знань, за винятком випадків, коли за ними стежить від- повідальна за безпеку особа або вони одержують від неї вказівки по застосуванню пристрою. – Необхідно стежити за дітьми, щоб вони не грали із пристроєм.

Небезпека травмування! Небезпека перекидання приладу на за- надто крутих схилах. – У напрямку руху допускається їзда тільки по підйомах та

18%. Небезпека перекидання на нестабіль- ному ґрунті. – Дозволяється переміщати прилад тільки на міцній підставці. Небезпека перекидання приладу при ве- ликому бічному крені. – У напрямках, поперечних до напрям- ку руху, допускається пересування апарата тільки по схилах до макс. 15%. Швидкість пересування повинна бути відповідною до оточуючих умов.

травмування! – Дотримуйтесь особливих вказівок з безпеки в інструкції з експлуатації від виробника двигунів. – Вихід газів не повинен бути заблоко-

– Не нахилятися до вихлопного отво- ру і не торкатися до нього (небезпе-

– Не доторкайтеся й не беріться за приводний двигун (небезпека опіку). – Бензиновий/дизельний двигун: Забо

ронено використовувати пристрій у приміщеннях (небезпека отруєн-

– Газовий двигун: При використанні пристрою у приміщеннях забезпечи- ти достатню вентиляцію та відвід вихлопних газів (небезпека отруєн-

– Вихлопні гази отрутні й шкідливі для здоров'я, їх заборонено вдихати. – Після вимикання двигун обертаєть- ся ще 3 - 4 секунди за інерцією. В цей

слід залишатися поза зоною

Правильне застосування Умисне неправильне застосування Підходящі поверхні Правила безпеки Вказівки з безпеки під час експлуатації Вказівки з безпеки в режимі руху Вказівки з безпеки для двигуна внутрішнього згорання 404 UK- 3 Головне об'єднання ремісничих про- фесійних корпорацій, зареєстроване об'єднання (HVBG). Зрідженими газами (газоподібним паливом) є бутан, пропан або суміш бутану та пропану. Вони по- стачаються в спеціальних балонах. Ро- бочий тиск цих газів залежить від темпе- ратури довкілля.

Небезпека вибуху! Зріджені гази вима- гають іншого поводження чим бензин. Бензин випаровується повільно, зрідже- ний газ відразу переходить в газоподіб- ну форму. Тому небезпека виникнення загазованості приміщень і займання для зріджених газів набагато вища, ніж для бензину.

Небезпека травмування! Дозволяється використовувати тільки газові балони, наповнені газовим паливом відповідно до DIN 51622 якості А або В.

Використовувати побутовий газ суво- ро заборонено. Для газових двигунів до- зволяється використовувати лише суміші зріджених газів, що складаються з пропану/бутану в співвідношенні 90/10 - 30/70. Для кращого запуску при низь- ких температурах, нижче 0 °C (32 °F), рекомендується використовувати зріджений газ з вищим вмістом пропа- ну, оскільки його випар відбувається

при низьких температурах. – Для безпечної експлуатації весь пер- сонал, що працює із зрідженим га- зом, повинен володіти достатніми знаннями відносно властивостей зріджених газів. Ця брошура повинна завжди знаходитися на машині, що

– Працездатність та герметичність установок, що працюють на газо- подібному паливі, повинні регулярно, але не рідше ніж раз на рік перевіря- тися фахівцями (згідно BGG 936). – Перевірка повинна мати письмове підтвердження. Підставою для пере- вірки є § 33 та § 37 UVV (Правила техніки безпеки) "Використання зрід- жених газів" (BGV D34). – Як загальні норми діють розпоряд- ження відносно перевірки транспор- тних засобів, двигуни яких працюю на зріджених газах, Федерального міністерства транспорту. – Забір газу повинне завжди робитися тільки з одного балона. При заборі газу одночасно з декількох балонів може відбуватися перетікання зрід- женого газу з одного балона в іншій. Внаслідок цього переповнений балон після закриття вентиля (див. 1 цього керівництва) може виявитися під над- мірним тиском. – Правильне положення при встанов- ленні повного балона визначається по відмітці "oben" ("наверх") (різьбове з'єднання для підключення направ- лене вертикально наверх). Заміну газових балонів слід проводити з особливою ретельністю. При встанов- ленні та знятті випускний патрубок вен- тиля балона має бути закритий глухою гайкою, затягнутою ключем. – Не можна використовувати негерме- тичні газові балони. З них слід спу- стити газ на відкритому повітрі з до- триманням всіх запобіжних засобів, і після цього зробити на них маркуван- ня, що свідчить про їх негерметич- ність. При доставці або вивозі пош- коджених газових балонів особа, що здає балони на прокат або його пред- ставник (заправник, тощо) повинні отримати письмове повідомлення про існуючі пошкодження. – Перед підключенням газових балонів слід перевірити належний стан при- єднувального штуцера. – Після під'єднування балона він має бути перевірений на герметичність за допомогою пінотворного засобу. – Вентилі слід відкривати повільно. При відкритті та закритті не можна ко- ристуватися ударним інструментом як допоміжний засіб. – При займанні зрідженого газу для гасіння дозволяється використовува- ти тільки вогнегасники з сухим або га- зоподібним вуглекислим газом. – Слід перевіряти надійність, особливо герметичність всієї установки, що працює на зрідженому газі. Заборо- няється використовувати транспор- тні засоби з негерметичними газови- ми системами. – Перед від'єднанням труб і шлангів слід закрити вентиль балона. Контак- тну гайку на балоні слід відкручувати повільно і спочатку лише трохи, інак- ше може статися різкий викид газу, який знаходився в системі під тиском. – При заправці газом з великої ємкості слід отримати відомості про спе- ціальні норми відносно збуту великих об'ємів зрідженого газу.

Небезпека травмування! – Зріджений газ в рідкій формі викли- кає відмороження шкіри. – Після зняття балона слід міцно за- крутити глуху гайку на з’єднально- му різьбленні балона. – Для випробування на герметич-

слід використовувати мильну воду, розчин некалу (Nekal) або інші пінотворні засоби. Заборонено вико- ристовувати відритий вогонь для підсвічування на установках, що працюють на зрідженому газі. – При заміні окремих компонентів установки слід дотримуватись вказівок виробника відносно монта- жу. При цьому необхідно закрити вентилі балонів і головні замкові

– Слід вести постійний контроль над станом електричної системи тран- спортного засобу, що працює на зрідженому газі. При негерметично- сті газопровідних компонентів установки іскри можуть викликати

– Після тривалого простою тран- спортного засобу, що працює на зрідженому газі, гараж, в якому про- водитиметься введення в експлуа- тацію транспортного засобу або його електричних частин слід

тельно провітрити. – Про нещасні випадки, пов'язані з га- зовими балонами або установками, що працюють на зрідженому газі, слід негайно повідомляти в профспілку і в компетентний орган нагляду. Пошкоджені деталі слід зберігати до закінчення розсліду-

– Зберігання балонів з газоподібним паливом та зрідженим газом слід ви- конувати відповідно до вимог TRF 1996 (Технічні правила відносно зрід- жених газів, див. DA до BGV D34, До- даток 4). – Газові балони повинні зберігатися у вертикальному положенні. Заборо- нено поводитися з відритим вогнем або палити в місці зберігання ємко- стей і при проведенні ремонтних ро- біт. Для балонів, що зберігаються на відритому повітрі, слід передбачати обгороджування. Слід завжди закри- вати порожні балони. – Головні замкові клапани та вентилі балонів слід закривати відразу після припинення робіт з транспортним за-

– Відносно місця розташування і ха- рактеристик гаражних приміщень для транспортних засобів, що працюють на зрідженому газі, діють положення Райхсгаражеорднунг (Reichsgaragenordnung - норми від- носно гаражів) та відповідні земельні будівельні правила. – Зберігати газові балони слід в осо- бливих приміщеннях, окремих від га- ражних приміщень (див. DA до BGV D34, додаток 2). Приписи з техніки безпеки для транспортних засобів, що працюють на скрапленому газі (тількі для газових двигунів) Обов'язки керівництва та працедавців Здійснення технічного обслуговування фахівцями Введення в експлуатацію / Експлуатація У гаражних та складських приміщеннях, а також в ремонтних

405UK- 4 – Електричні ручні лампи, що викори- стовуються в приміщеннях, повинні мати закритий, герметичний ковпак з міцною захисною сіткою. – При проведенні робіт в ремонтних майстернях слід закривати вентилі балонів і головні замкові клапани, а також захищати балони з газоподіб- ним паливом від дії тепла. – Перед паузами в роботі або по закін- ченню роботи відповідальна особа повинна перевірити, чи закриті всі вентилі, в першу чергу вентилі ба- лонів. Забороняється проводити ро- боти з вогнем, особливо зварювальні та різальні роботи поблизу від ба- лонів з газоподібним паливом. У май- стернях забороняється зберігати ба- лони з газоподібним паливом, навіть якщо вони порожні. – Гаражні, складські приміщення, а та- кож приміщення ремонтних майсте- рень повинні мати достатню вентиля- цію. При цьому слід враховувати, що зріджені гази важчі за повітря. Вони збираються біля підлоги, в ремон- тних ямах та інших поглибленнях під- логи і можуть утворювати вибухоне- безпечні повітряне-газові суміші. – Під час транспортування приладу необхідно вивести з експлуатації двигун та надійно закріпити прилад. Закрити паливний кран. – Перед очищенням і проведенням технічного обслуговування прила- ду, заміною деталей або настрою- вання на інші функції, прилад слід ви- ключити, і, у випадку необхідності, вийняти ключ запалювання. – При роботі з електричною установ- кою необхідно від'єднати акумуля- торну батарею. – Не дозволяється чистити прилад з водяного шланга або струменем води під високим тиском (небезпека короткого замикання та інших пош-

– Ремонтні роботи можуть проводи- тися лише авторизованими серві- сними службами або спеціалістами у цій сфері, які ознайомлені з усіма

правилами техніки без-

– Робити перевірку на предмет без- пеки у відповідності до діючих місце- вих директив для нестаціонарних пристроїв, що використовуються у промисловості. – Роботи з пристроєм необхідно за- вжди проводити у спеціальних пер-

Машина, що підмітає, працює за принци- пом накидання. – Бічна щітка (3) підмітає кути й краї по- верхні, що підмітаються, і доставляє сміття в зону роботи вала, що під-

– Обертовий вал, що підмітає (4) на- правляє сміття прямо в резервуар для збору сміття. – Пил, піднятий у резервуарі, від- діляється пиловим фільтром (2), а відфільтроване чисте повітря висмоктується усмоктувальним вен- тилятором (1). Вказівки з безпеки під час транспортування машини Вказівки з безпеки під час догляду та технічного обслуговування Призначення 406 UK- 5 1 Пиловий фільтр 2 Змінний елемент повітряного філь-

3 Свіча запалювання 4 Покажчик рівня мастила 5 Газовий балон (тільки для KM 100/ 100 R LPG) 6 Кришка пристрою 7 Ємність для збору сміття (з обох бо-

8 Важіль регулювання сидіння 9 Вал, що підмітає 10 Педаль підйому/опускання клапана для великих часток бруду 11 Бічна щітка 12 Акселератор 13 Фронтальна обшивка 14 Дросель (холодний запуск) 15 Замок запалювання 16 Кермове колесо 17 Клапан для чищення в сухому/воло- гому режимі 18 Сидіння (з контактним перемикачем

1 Перемикач програм 2 Очистка фільтра 3 Сигнал 4 Лічильник робочих годин – Органи управління для процесу чи- щення є жовтими. – Органи управління для технічного обслуговування та сервісу є світло-

Небезпека защемлення при закритті кришки пристрою. Тому повільно опу- скайте кришку пристрою. Відкрити кришку пристрою за пере- дбачене для цього заглиблення для ручок (потягнути вгору). Витягти штангу з тримача. Вставити штангу в кріплення на всмоктувальному вентиляторі. Для закриття кришки приладу, витяг- ти штангу із кріплення та зафіксувати в тримачі кришки приладу. Елементи управління і функціональні вузли

Панель управління Кольорове маркування Закрити/відкрити кришку

407UK- 6 НЕБЕЗПЕКА Небезпека отримання травм та уш- коджень! Для вивантаження пристрою не допускається використання наван- тажувачів.Для вивантаження приладу слід викона-ти наступне: Розрізати пакувальну стрічку з поліе-тилену і зняти упаковку. Зняти кріплення стяжними хомутами в точках кріплення. Чотири відповідні донні дошки піддо-на закріплені гвинтами. Відгвинтити ці дошки. Покласти дошки на край піддону. До-шки вирівняти так, щоб вони лежали перед колесами приладу. Закріпити дошки шурупами. Для підпірки підкласти під рампу бал-ки, що перебувають в упакуванні. Видалити дерев’яні бруски для фік-сації коліс і пересунути під рампу. Небезпечно Небезпека травмування! Перед вклю- ченням вільного ходу слід вжити заходів проти довільного скочування при- строю.ПОВІДОМЛЕННЯ Не допускається пересувати під- мітальну машину на великі відстані або швидше 6 км/г.1 Верхнє положення важеля вільного ходу - пристрій можна переміщати Відкрити та зафіксувати кришку при-ладу. Зафіксувати важіль вільного ходу у верхньому положенні.Привод руху, таким чином, відключений. Закрити кришку пристрою.Пристрій можна зміщувати.1 Нижнє положення важеля вільного ходу - пристрій готовий до пере-міщення Зафіксувати важіль вільного ходу в нижньому положенні. Закрити кришку пристрою.Пристрій готовий до застосування. Встановити машину, що підмітає, на рівній поверхні. Витягти ключ.몇 ПОПЕРЕДЖЕННЯ Повинні застосовуватися тільки змінні балони перевіреної конструкції (балони газоподібного палива) місткістю 11 кг. Вони повинні для захисту клапану мати бортик на 270°. Обережно!Небезпека травмування! – Дотримуйте розпорядження щодо техніці безпеки для транспортних засобів, що працюють на зріджено-му газі. – Сліди корозії та жовті пористі від- кладення на балоні вказують на на- явність нещільності. – Виконувати заміну балонів можуть лише особи, які пройшли відповідний інструктаж. – Забороняється виконувати заміну балонів з газоподібним паливом в га- ражах та в підвальних приміщеннях. – Заборонено використовувати дже- рела відритого світла і палити під час заміни балонів. – При заміні балона слід міцно закри- ти замковий вентиль газового ба- лона і відразу ж надіти захисний ков- пачок на порожній балон. 1 Захисний ковпачок2 Накидна гайка3 Клапан для відбору газу4 Фіксатор Вставити газовий балон у фіксатор, приєднувальний елемент повинен бути спрямований угору. Малюнок: показано без газового балона 1 Затискач2 Запобіжний шплінт3 Кріпильна стрічка Закрити замок кріпильної стрічки. Вставити запобіжний шплінт.ПОВІДОМЛЕННЯ Під'єднування має лівобічне різьблення. 몇 ПОПЕРЕДЖЕННЯ Клапан для відбору газу відкривати тільки перед запуском пристрою (див. главу «Експлуатація | Режим руху»). 몇 ПОПЕРЕДЖЕННЯ Небезпека унаслідок наявності газу, що виходить. Газовий шланг розташува- ти / зафіксувати так, щоб він не висту- пав над пристроєм і під час руху не пор- вався. Зняти захисний ковпачок з приєдну-вального вентиля газового балона. Пригвинтити газовий шланг з накид-ною гайкою (розмір ключа 30 мм).Тільки для KM 100/100 R G Обережно!Небезпека вибуху! – Необхідно використовувати лише той тип пального, що зазначений у інструкції з експлуатації. – Забороняється заправка машини в закритих приміщеннях. – Забороняється паління й розведен- ня відкритого вогню. – Стежте за тим, щоб паливо не по- падало на гарячі поверхні. Вимкнути двигун. Відкрити та зафіксувати кришку при-ладу. Перед початком роботи Вивантаження приладу Пересування підмітальної машини без власного привода Пересування підмітальної машини з власним приводом Введення в експлуатацію Загальні вказівки Встановлення/заміна газового балона (тільки для KM 100/100 R LPG) Встановлення газового балонаКріплення газового балонаПриєднання газового балона

408 UK- 7 Перевірити ємність палива по індика- тору рівня пального. Відкрити кришку бака. Залити неетилований бензин "Normal" (відповідає прибл. А92). Заповнити бак до рівня 1 см від ни- жнього краю заливного патрубка. Витерти паливо, що пролилося, ви- тягнути лійку й закрити кришку бака. Закрити кришку пристрою. Засунути всередину важіль регулю- вання сидіння. Пересунути сидіння, відпустити ва- жіль і дати йому зафіксуватися. Переміщенням сидіння вперед/назад перевірити його фіксацію. 1 Рух Під'їхати до місця роботи. 2 Підмітання підмитаючим валом Вал, що підмітає, опускається Цилін- дрична та бічна підмітальна щітка обертаються. 3 Підмітання з використанням бічних

Вал, що підмітає, і бічні щітки опуска-

ПОВІДОМЛЕННЯ Пристрій оснащений контактним пе- ремикачем сидіння. При залишенні сидіння водія пристрій вимикається, а стоянкові гальма вмикаються автома-

Тільки для KM 100/100 R G Відкрити та зафіксувати кришку при-

Перемістити важіль на "ON". Закрити кришку пристрою. Тільки для KM 100/100 R LPG 1 Клапан для відбору газу Відкрити кран для відбору газу шля- хом обертання проти годинникової

Зайняти місце на сидінні оператора. НЕ натискати педалі руху. Переставити перемикач програм на ступiнь 1 (рух). Тільки для KM 100/100 R G Натиснути на дросельний важіль вниз. Після того як мотор запрацює, знову пересунути наверх дросельний

Тільки для KM 100/100 R LPG Натиснути дистанційну кнопку, коли двигун запрацює, дистанційну кнопку відпустити. Повернути ключ запалювання через положення 1. Після того як прилад запрацює, від- пустити ключ запалювання. ПОВІДОМЛЕННЯ Не натискати на стартер більше 10 секунд. Перед повторним включенням стартера почекати принаймі 10 се-

Небезпека перекидання! Під час руху не

Плавно нажати вперед ходову пе-

Небезпека травмування! При русі назад небезпека не загрожує третім особам, якщо буде потреба, проінструктувати

Плавно нажати назад ходову педаль. – За допомогою педалей руху можливе безступінчасте регулювання швидко-

– Варто уникати різкого натискання на педалі, тому що у цьому випадку гідравлічна система може бути пош-

– При падінні потужності під час подо- лання підйому слід зменшити нати- скання на ходову педаль. При відпусканні педалі ходу, пристрій самостійно гальмує і зупиняється. Подолання нерухомих перешкод висо- тою до 50 мм: Перешкоди слід проходити обереж- но, рухаючись вперед на повільній

Подолання нерухомих перешкод висо- тою більше 50 мм: Подібні перешкоди слід проходити тільки з використанням підходящої

Небезпека травмування! При відкрито- му клапані для великих часток бруду вал, що підмітає, може відкидати впе- ред камені й щебені. Не наражати на небезпеку людей, тварин або предме-

Експлуатація Настроїти положення сидіння

Вибрати програму Запустити пристрій Відкрити паливний кран Відкрити кран подачі газу Запустити пристрій Пересування на приладі

Їхати вперед Їхати назад Характер руху Гальмування Подолання перешкод

Не допускати влучення в машину паку- вальних стрічок, дроту й таке інше., тому що це може привести до ушкод- ження механізму, що підмітає.

Щоб уникнути ушкодження грунту, під- мітальна машина не повинна працюва- ти, стоячи на одному місці. Вказівка: Для досягнення оптимального результату роботи необхідно розміряти швидкість руху з місцевими умовами. Вказівка: Під час роботи слід регулярно видаляти вміст із резервуара для збору

Вказівка: При підмітанні поверхонь вар- то опускати тільки вал, що підмітає. Вказівка: При чищенні країв слід додат- ково опускати бічні щітки. Переставити перемикач програм на ступінь 2. Підмітальний вал опу- скається Циліндрична та бічна під- мітальна щітки обертаються. Вказівка: Для замітання великих пред- метів висотою до 60 мм, наприклад, ба- нок для напоїв, необхідно ненадовго під- няти заслінку для великих часток бруду. Підйом заслінки для великих часток бру-

Нажати вперед педаль клапана для великих часток бруду й тримати її в натиснутому положенні. Для опускання клапана варто відпу- стити педаль. Вказівка: Оптимальна якість збирання забезпечується тільки при повністю опу- щеній заслінці для великих часток бруду.

Переставити перемикач програм на ступiнь 3. Бічні щітки, а також вал, що підмітає, опускаються. Вказівка: Вал, що підмітає, і бічні щітки вимикаються автоматично. Вказівка: Під час роботи слід регулярно видаляти вміст із резервуара для збору

Вказівка: Під час роботи слід регулярно очищати фільтр для пилу. Закрити клапан для чищення в сухо- му/вологому режимі. Відкрити клапан для чищення в сухо- му/вологому режимі. Вказівка: У такий спосіб можна уникнути засмічування системи фільтрів. Відкрити клапан для чищення в сухо- му/вологому режимі. Вказівка: У такий спосіб фільтр буде за- хищено від вологи. – Увімкнути ручне очищення фільтра: Натиснути кнопку очищення фільтра. Фільтр очищається протягом 15 се-

Вказівка: Перед тим, як відкривати й спорожняти резервуар для збору сміття, слід зачекати, доки не завершиться чи- щення фільтра, а пил осяде. Злегка підняти ємність для збору сміття й вийняти її. Спорожнити резервуар для збору

Вставте й заклацнути ємність для збору сміття. Спорожнити протилежну ємність для збору сміття. Переставити перемикач програм на ступiнь 1 (рух). Бічні щітки й вал, що підмітає, піднімаються. Ключ запалювання повернути в пози- цію "0" і витягнути його. Вказівка: Після вимкнення пристрою протягом прибл. 15 сек. відбувається ав- томатичне чищення фільтра пилу. У цей час не відкривати кришки пристрою. Вказівка: Пристрій оснащений автома- тичним стоянковим гальмом, що ак- тивізується після зупинки мотора й при залишенні сидінь. Тільки для KM 100/100 R G Закрити паливний кран. Тільки для KM 100/100 R LPG 1 Клапан для відбору газу Закрити кран для відбору газу шля- хом обертання за годинниковою

Небезпека отримання травм та уш- коджень! При транспортуванні слід звернути увагу на вагу пристрою. Ключ запалювання повернути в пози- цію "0" і витягнути його. Зафіксувати апарат, підклавши під його колеса клини. Закріпити апарат натяжними ременя- ми або канатами.

При перевезенні апарату в транспор- тних засобах слід враховувати міс- цеві діючі державні норми, направ- лені на захист від ковзання та пере-

Вказівка:Дотримуватися маркування для зон кріплення на рамі підмітальної машини (символи ланцюгів). Для наван- таження/вивантаження пристрій може пересуватися тільки на схилах макс. до 18% Тільки для KM 100/100 R G Закрити паливний кран. Спорожнити паливний бак. Тільки для KM 100/100 R LPG Закрити кран для відбору газу шля- хом обертання за годинниковою

Зняти газовий балон і зберігати згід- но з діючими розпорядженнями.

Небезпека отримання травм та уш- коджень! При зберіганні звернути увагу на вагу пристрою. Якщо машина, що підмітає не використо- вується протягом тривалого часу, слід дотримуватися наступних вказівок: Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Щоб уникнути ушкод- ження щетини, підняти вал, що під- мітає, і бічні щітки. Ключ запалювання повернути в пози- цію "0" і витягнути його. Вжити заходів проти мимовільного скочування машини, що підмітає. Почистити машину, що підмітає зсе- редини й зовні. Поставити прилад у захищеному і су- хому місці. Підмітання підмитаючим валом Підмітання з піднятою заслінкою для великих часток бруду Підмітання з використанням бічних

Підмітання сухої підлоги Підмітання волокнистого й сухого сміття (наприклад, сухої трави,

Підмітання вологої або мокрої

Чистка фільтру Спорожнити резервуар для сміття Вимкнути пристрій

410 UK- 9 Тільки для KM 100/100 R G Повністю заправити паливний бак і закрити паливний кран. Тільки для KM 100/100 R LPG Закрити кран для відбору газу шля- хом обертання за годинниковою

Зняти газовий балон і зберігати згід- но з діючими розпорядженнями. Усі варіанти двигунів: Замінити моторне мастило. Викрутити свічу запалювання й дода- ти прибл. 3 см³ мастила в отвір свічі запалювання. Кілька разів проверну- ти двигун без свічки запалювання. Закрутити свічу запалювання. Від'єднати клеми акумуляторної ба-

Акумулятор слід заряджати прибл. кожні два місяці. Перед очищенням і проведенням технічного обслуговування при- строю, заміною деталей або настро- ювання на інші функції, пристрій слід виключити, ключ вийняти, та витягти акумуляторний штекер або від'єдна- ти акумулятор. При проведенні обслуговування електричної системи слід від'єднати штекер або клеми акумулятора. – Ремонтні роботи можуть проводити- ся лише авторизованими сервісними службами або спеціалістами у цій сфері, які ознайомлені з усіма важли- вими правилами техніки безпеки. – Пристрої, що використовуються ко- мерційно у відповідності до місцевих вимог, підлягають проведенню пере- вірки з техніки безпеки згідно VDE

– Використовуйте тільки вал, що під- мітає/бічні щітки, установлені на при- строї або зазначені в посібнику з екс- плуатації. Використання інших валів/ щіток небезпечно.

Небезпека ушкодження! Не дозво- ляється чистити пристрій з водяного шланга або струменем води під висо- ким тиском (небезпека короткого за- микання та інших пошкоджень).

Небезпека травмування! Одягайте за- хисну маску проти пилу і захисні окуля-

Відкрити кришку приладу, встанови-

Протерти апарат ганчіркою. Обдути апарат повітрям під тиском. Закрити кришку пристрою. Вказівка: Пиловий фільтр можливо про- мити водою. Перед новим застосуван- ням фільтр необхідно повністю висуши-

Очистити апарат, використовуючи для цього вологу ганчірку, просочену слабким лужним розчином. Вказівка: Забороняється використання агресивних мийних засобів. Вказівка: Лічильник робочих годин пові- домляє про момент проведення обслу-

Щоденне технічне обслуговування: Перевірити вал, що підмітає і бічні щітки на зношування й наявність стрі- чок, що намоталися. Перевірити тиск у шинах. Перевірити стан всіх елементів управління. Щотижневе технічне обслуговування: Перевірити легкість ходу тросів Боу- дена та рухливих частин. Перевірити установку й зношування ущільнювальних планок у зоні під-

Перевірити фільтр пилу й при необ- хідності очистити коробки фільтра. Перевірити вакуумну систему. Кожні 100 годин роботи: Перевірити функціонування системи контактного вимикача сидіння. Перевірити натяг, зношеність і справ- ність приводних ременів (клиновид- ного ременя і круглого ременя). Технічне обслуговування частин, що зношуються: Замініть ущільнювальні планки. Замініть вал, що підмітає. Замініть бічні щітки. Вказівка: Докладніше див. розділ "Тех- нічне обслуговування". Вказівка: Всі роботи з технічного обслу- говування з боку клієнта повинні прово- дитися кваліфікованим фахівцем. В разі потреби в будь-який момент можна звернутися по допомогу в спеціалізова- ну торговельну організацію фірми Kärcher. Обслуговування через 8 годин роботи: Зробити первинну інспекцію. Обслуговування через 20 годин роботи: Кожні 100 годин роботи Кожні 300 годин роботи Кожні 500 годин роботи Кожні 1000 годин роботи Кожні 1500 годин роботи Вказівка: Для збереження права на га- рантійне обслуговування всі роботи з технічного й профілактичного обслугову- вання протягом гарантійного періоду по- винні проводитися вповноваженою сер- вісною службою фірми Kärcher відповід- но до брошури по технічному обслугову-

Підготовка: Встановити машину, що підмітає, на рівній поверхні. Ключ запалювання повернути в пози- цію "0" і витягнути його з замка.

Небезпека травмування! Після виключення двигун пристрою чи-

фільтра обертається ще 15 се- кунд по інерції. У цей час не відкривати кришку пристрою.

Небезпека травмування! Перед прове- денням будь-яких робіт з технічного та профілактичного обслуговування машина повинна охолонути. Перевірити забрудненість газового фільтру в різьбовому з'єднанні на га- зовому балоні. Продути забруднений фільтр сти- слим повітрям. Газові під'єднування, трубо- та шлан- гопроводи, а також випарник слід пе- ревірити на щільність за допомогою спеціального спрея для пошуку не- герметичностей. ПОВІДОМЛЕННЯ За наявності нещільності на газових під'єднуваннях, трубо- і шлангопрово- дах, а також випарнику виявляються сліди корозії і жовті пористі відкладен- ня При обслуговуванні газової системи звертайтеся в авторизовану сервісну службу Kärcher. Встановити машину, що підмітає, на рівній поверхні. Підключити до вентиля шини при- стрій для перевірки тиску в шинах. Перевірити тиск у шинах (див. розділ «Технічні дані»).

Небезпека травмування! Встановити машину, що підмітає, на рівній поверхні. Витягти ключ. Догляд та технічне обслуговування Загальні вказівки

Чищення апарата зсередини Чищення апарата зовні Періодичність технічного обслуговування Технічне обслуговування, що здійснюється клієнтом Технічне обслуговування, що здійснюється службою обслуговування споживачів Профілактичні роботи Загальні вказівки щодо безпеки Перевірити газовий фільтр (тільки для KM 100/100 R LPG) Перевірити газопроводи (тільки для KM 100/100 R LPG) Перевірити тиск у шинах Заміна коліс 411UK- 10 Під час ремонту підмітальної машини на дорозі в зоні транспортного руху (небезпечній зоні) слід носити спе- ціальний попереджувальний одяг. Перевірити стабільність ґрунту. За- кріпити прилад для запобігання ми- мовільного скочування, підклавши під нього клин. Перевірка шин Перевірити протектор шини на наяв- ність в ньому сторонніх предметів. Видалити сторонні предмети. Використовуати підходящий стан- дартний засіб для ремонту шин. Вказівка:Дотримуватись рекомендацій відповідного виробника. Подальший рух можливий лише з дотриманням вказівок виробника. При першій можливісті про- вести заміну шини або колеса. Злегка підняти на відповідному місці ємність для збору сміття й вийняти її. Послабити болт колеса. Використати домкрат. Точка підйому для домкрату (задні коле-

Підняти пристрій за допомогою до-

Вийняти болт колеса. Зняти колесо. Встановити запасне колесо. Загвинтити болт колеса. Опустити пристрій за допомогою до-

Затягти болт колеса. Вставте й заклацнути ємність для збору сміття. Вказівка: Використовувати підходящий стандартний домкрат. – Ввімкнення системи підмітання здій- снюється за допомогою вакуумної си-

– Якщо бічна щітка або підмітальний вал не опускається, слід перевірити мембранний механізм вакуумного регулятора на наявність належного підключення шлангопроводів, при необхідності підключити відповідний

– Якщо ж бічна щітка або підмітальний вал ще не опускається, то вакуумна система є негерметичною. В цьому випадку слід звернутися до служби сервісного обслуговування Підключення шлангів до мембранного механізму вакуумного регулятора сис- теми опускання бічної щітки. Підключення шланга до мембранного механізму вакуумного регулятора сис- теми опускання підмітального вала. Підключення шлангів до вакуумного на- сосу та до мембранного механізму ва- куумного регулятора (ресивер) Вказівка: Вакуумний насос працює лише тоді, коли в системі утворюється вакуум. Якщо насос постійно працює, не- обхідно звернутися до служби сервісно- го обслуговування. Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Бічні щітки піднімуть-

Пусковий перемикач повернути в по- зицію "0" та витягти його з замка. Послабити 3 кріпильних гвинти на ни- жній стороні. Зняти зношену бічну щітку. Надягти нову бічну щітку на загар- бний пристрій і міцно затягти. Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, під-

Пусковий перемикач повернути в по- зицію "0" та витягти його з замка. Заблокувати пристрій клином, щоб уникнути мимовільного кочення. Злегка підняти з обох сторін ємність для збору сміття й вийняти її. Видалити з вала, що підмітає, стрічки й мотузки, що намоталися. Заміна стає необхідної, якщо внаслідок зношування щіток якість підмітання по- мітно погіршується. Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, під-

Пусковий перемикач повернути в по- зицію "0" та витягти його з замка. Заблокувати пристрій клином, щоб уникнути мимовільного кочення. Злегка підняти з обох сторін ємність для збору сміття й вийняти її. Послабити передній кріпильний гвинт правої бічної панелі. Послабити задній кріпильний гвинт правої бічної панелі.

Зняти бічну панель. Послабити гвинти. Перевірити вакуумну систему. Заміна бічних щіток Перевірити вал, що підмітає Заміна вала, що підмітає 412 UK- 11 Вигвинтити гвинт в центрі обертання балансира підмітального вала. Зняти балансир підмітального вала. Зняти заслінку підмітального вала. Витягнути вал, що підмітає. Розташування вала, що підмітає при установці по напрямку руху Помістити новий вал, що підмітає, у коробку вала, що підмітає, і надягти його на цапфу приводу. Вказівка: При установці нового вала, що підмітає, звернути увагу на положення

Вказівка: Відрегулювати трос Боудена таким чином, щоб підмітальний вал був піднятий над поверхнею землі приблиз- но на 10 мм. Встановити заслінку вала, що під-

Встановити балансир підмітального

Укласти трос Боудена. Загвинтити кріпильні гвинти. Закріпити бічну панель. Вставити й заклацнути сміттєві баки по обидві сторони. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, і біч- ні щітки піднімаються Поставити машину, що підмітає, на рівну гладку підлогу, покриту види- мим шаром пилу або мела. Переставити перемикач програм на ступінь 2. Підмітальний вал опу- скається. Плавно натиснути на пе- даль руху та ненадовго розгорнути підмітальний вал. Підняти вал, що підмітає. Нажати на педаль для підйому кла- пана для великих часток бруду й три- мати педаль натиснутою. Дати пристрою задній хід. Профіль підмітання має вигляд рівномір- ного прямокутника шириною від 50 до 70

Вказівка:Завдяки плаваючому кріплен- ню вала, що підмітає, рівень профілю підмітання коректується автоматично в міру зношування щетини. При занадто сильному зношуванні вал, що підмітає, слід замінити. Встановити машину, що підмітає, на рівній поверхні. Переставити перемикач програм на ступiнь 1 (рух). Вал, що підмітає, під-

Пусковий перемикач повернути в по- зицію "0" та витягти його з замка. Заблокувати пристрій клином, щоб уникнути мимовільного кочення. Злегка підняти з обох сторін ємність для збору сміття й вийняти її. Послабити кріпильні гвинти бічних панелей по обидві сторони. Зняти бічні панелі. Передня ущільнювальна планка Трохи послабити кріпильні гайки пе- редньої ущільнювальної планки, для заміни - вигвинтити. Прикріпити нову ущільнювальну планку, не затягуючи поки гайки. Відкоригувати ущільнювальну план-

Відрегулювати висоту ущільнюваль- ної планки над поверхнею землі та- ким чином, щоб вона опускалася з рухом по інерції 35-40 мм назад. Затягти гайки. Задня ущільнювальна планка Відрегулювати висоту ущільнюваль- ної планки над поверхнею землі та- ким чином, щоб вона опускалася з рухом по інерції 10-15 мм назад. При зношуванні планку необхідно за-

Вийняти вал, що підмітає. Відгвинтити кріпильні гайки задньої ущільнювальної планки. Установити нову ущільнювальну

Перевірити профіль підмітання для вала, що підмітає Установка й заміна ущільнювальних

413UK- 12 Бічні ущільнювальні планки Трохи послабити кріпильні гайки біч- ної ущільнювальної планки, для замі- ни - вигвинтити. Прикріпити нову ущільнювальну планку, не затягуючи поки гайки. Для настроювання відстані до підло- ги використовувати підкладки товщи- ною 1 - 2 мм. Відкоригувати ущільнювальну план-

Затягти гайки. Закріпити бічні панелі. Вставити й заклацнути сміттєві баки по обидві сторони. 몇 ПОПЕРЕДЖЕННЯ До початку заміни пилового фільтра видалити вміст із резервуара для збору сміття При роботі з фільтрувальною установкою носити маску для захисту від пилу. Дотримуйте приписань по техніці безпеки відносно обігу із дріб-

Небезпека пошкодження! Пиловий фільтр промивати

Пусковий перемикач повернути в по- зицію "0" та витягти його з замка. Відкрити кришку приладу, встанови-

1 Ручка кріплення фільтра 2 Блокування 3 Вісь Потягнути фіксатор угору. Вісь на ручці кріплення фільтра витя- гувати доти, поки фіксатор не заклац- неться (паз в осі). Вийняти пластинчастий фільтр. Встановіть новий фільтр. З боку приводу дати можливість за- гарбному пристрою зафіксуватися в

Знов засунути вісь усередину та за-

Вказівка: При установці нового фільтра стежити за тим, щоб пластини не були

Вийняти прокладку фільтрувальної коробки з канавки в кришці пристрою. Вставити нову прокладку. Перевірити натяг, зношування і уш- кодження приводних ременів (клино- видного ременя) всмоктувального вентилятора. регулярно перевіряти ущільнюваль- ну манжету на всмоктувальному вен- тиляторі на посадку належним чи-

Несправні запобіжники замінити. Знов встановити передню панель. Вказівка: Використовувати запобіжники лише з однаковим значенням. ПОВІДОМЛЕННЯ Двигун оснащений перемикачем контр- олю рівня мастила. При недостатньо- му рівні мастила двигун відключається і може бути знову запущений тільки пі- сля заливання мастила

Небезпека опіку об гарячу поверхню! Дати двигуну охолонути. Витягнути покажчик рівня мастила та перевірити його рівень. Ємність не менше 1/3. Якщо рівень мастили нижче 1/3, то мастило необхідно долити до нижнь- ої крайки отвору для заливки. Зачекати принаймі 5 хвилин. Знову перевірити рівень мастила. Заміна пилового фільтра Заміна прокладки фільтрувальної

Перевірка приводних ременів Перевірити ущільнювальну манжету Замінити запобіжники Перевірка рівня і доливання мастила 414 UK- 13

Небезпека опіку об гарячу поверхню! Витягнути покажчик рівня мастила. Відкачати масло із двигуна через па- трубок заливання масла, використо- вуючи для цього насос для заміни масла 6491-538. Через патрубок для заливу залити нове мастило за допомогою чистого насосу 6.491-538 для заміни мастила Зачекати принаймі 5 хвилин. Знову перевірити рівень мастила. Послабити смушкові гайки на всмок- тувальному резервуарі. Вийняти та перевірити фільтруваль- ну вставку. Вставити у всмоктувальний резерву- ар очищений або новий фільтр. Міцно затягнути смушкову гайку. Витягнути наконечник свічі запалю-

Вигвинтити та прочистити або утиліз- увати свічку запалення. Загвинтити очищену або нову свічу запалювання. Встановити ковпачок свічки запалю- вання на свічку. ПОВІДОМЛЕННЯ Машина має два гідравлічні контури: Гідравлічний контур підмітання Перевірити рівень гідравлічного ма- стила в запасному резервуарі. Рівень мастила повинен перебувати між відмітками "MІN" і "MAX". Якщо рівень мастила дуже низький, необхідно долити гідравлічне масти- ло через заливний патрубок зверху на резервуарі. Контур приводу осі.

Дана перевірка повинна здійснюватися тільки при холодному двигуні. Перевірити рівень мастила в розши- рювальному резервуарі. При необхідності, обережно долити

Замінити моторне мастило Чищення та заміна повітряного

Чищення і заміна свічки запалення Перевірити рівень гідравлічного мастила та долити його 415UK- 14

Перед проведенням робіт з темнично- го обслуговування необхідно вимикну- ти двигун та витягти ключ запалю-

Небезпека травмування! Перед прове- денням будь-яких робіт з технічного та профілактичного обслуговування машина має охолонути. Допомога у випадку неполадок Несправність Усунення Прилад не запускається Зайняти місце на сидінні оператора, система контактного вимикача сидіння активується. Перевірити вміст баку та рівень мастила, при необхідності долити мастило та пальне. Перевірити запобіжники. Перевірити акумулятор, при потребі зарядити. Звернутися в сервісну службу Karcher Прилад не їде або їде занадто

Зафіксувати важіль вільного ходу в нижньому положенні (режим руху). Звернутися в сервісну службу Karcher Апарат не підмітає належним чи-

Перевірити зношеність вала, що підмітає, і бічних щіток, при необхідності замінити Перевірити функціонування заслінки для великих часток бруду. Перевірити зношеність ущільнювальних планок, при необхідності, відрегулювати або заміни-

Перевірити ремені поворотного приводу. Перевірити вакуумну систему на герметичність. Звернутися в сервісну службу Karcher Апарат сильно порошить Видалити вміст із резервуара для збору сміття Перевірити приводні ремені вентилятора Перевірити ущільнювальну манжету на вентиляторі. Перевірити пиловий фільтр, зробити чищення або замінити Пиловий фільтр промивати не потрібно. Заміна ущільнення коробки фільтра Закрити клапан для чищення в сухому/вологому режимі. Перевірити зношеність ущільнювальних планок, при необхідності, відрегулювати або заміни-

Звернутися в сервісну службу Karcher Бічна щітка не обертається Перевірити запобіжник. Звернутися в сервісну службу Karcher Погана якість підмітання з боків Замінити бічні щітки Перевірити зношеність ущільнювальних планок, при необхідності, відрегулювати або заміни-

Звернутися в сервісну службу Karcher Система опускання бічної щітки або перемикання підмітального вала не працює Перевірити вакуумну систему на герметичність. Звернутися в сервісну службу Karcher Недостатня потужність всмокту-

Заміна ущільнення коробки фільтра Перевірити ущільнювальну манжету на вентиляторі. Перевірити шланги вентилятора на герметичність. Правильно встановити пластинчастий фільтр, див. "Заміна пилового фільтра" Звернутися в сервісну службу Karcher Вал, що підмітає, не обертається Видалити з вала, що підмітає, стрічки й мотузки, що намоталися Звернутися в сервісну службу Karcher 416 UK- 15 Технічні характеристики

KM 100/100 R G KM 100/100 R LPG

Характеристики приладу Довжина x ширина x висота mm 2006 x 1005 x 1343 2006 x 1005 x 1343 Вага тари kg 300 300 Транспортна вага kg 375 375 Допустима загальна вага kg 520 520 Швидкість руху km/h 8 8 Швидкість підмітання km/h 6 6 Здатність підйому в гору (макс.) % 18 18 Діаметр вала, що підмітає mm 285 285 Ширина вала, що підмітає mm 710 710 Діаметр бічних щіток mm 450 450 Робоча ширина, без бічних щіток mm 710 710 Робоча ширина, з 1 бічною щіткою mm 1000 1000 Робоча ширина з 2 бічними щітками (опція) mm 1290 1290 Місткість ємності для збору сміття l 100 100 Тип захисту, краплезахисний -- IPX 3 IPX 3

Тип -- Honda, GX 270 1 чотирьохтактовий

Honda, GX 270 1 чотирьохтактовий циліндр Літраж cm

Макс. потужність кВт/КС 6,6 / 9 6,6 / 9 Макс. обертаючий момент при 2500 1/хв Nm 19 19 Вид палива -- Неетилований бензин Зріджені гази (газоподібне паливо): Бутан, пропан або суміші бутану/про-

RON 95 / EN 589 Вміст паливного баку -- 6 l 11 кг або 20 літрів (змінний балон) Свіча запалювання, NGK -- BPR 6 ES BPR 6 ES Ступінь захисту -- IP22 IP22 Акумуляторна батарея Тип -- 12V, 44Ah 12V, 44Ah

Двигун -- SAE 15W40 SAE 15W40 Гідравліка системи підмітання -- HVLP 46 HVLP 46 Привід осі. -- SAE 10W-60 SAE 10W-60

Розмір спереду -- 4.00-4 4.00-4 Тиск повітря, спереду bar 6 6 Розмір позаду -- 4.00-8 4.00-8 Тиск повітря, позаду bar 4,5 4,5

Робочі гальма -- гідростатичний гідростатичний Стояночна гальмівна система -- автоматичний (із пружи-

автоматичний (із пружиною) Система фільтрування і всмоктування Система фільтрування й всмоктування m

6,0 6,0 Застосовувана категорія фільтра для безпечно- го для здоров'я пилу -- U U Номінальний нижній тиск, система всмоктуван-

mbar 12 12 Номінальний об'єм потоку, система всмоктуван-

l/s 50 50 Умови навколишнього середовища Температура °C -5...+40 -5...+40 417UK- 16 Цим ми повідомляємо, що нижче зазна- чена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представле- них нижче директив ЄС. У випадку неуз- годженої з нами зміни машини ця заява втрачає свою силу. Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Уповноважений співробітник по веденню документообігу: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/02/01 Вологість повітря, без утворення роси % 20 - 90 20 - 90 Значення встановлене згідно EN 60335-2-72 Рівень шуму Рівень шуму L

dB(A) 79 79 Небезпека K

dB(A) 2 2 Рівень потужності шуму L

dB(A) 98 98 Вібрація пристрою Значення вібрації рука-плече m/s

<2,5 <2,5 Сидіння m/s

1,3 1,3 Небезпека K m/s

0,2 0,2 Заява при відповідність Європейського співтовариства Продукт: Машина для підмітання з місцем для водія Тип: 1.280-xxx Відповідна директива ЄС 2006/42/ЄС (+2009/127/ЄС) 2014/30/ЄС 2000/14/ЄС 2014/53/EU (TCU) Прикладні гармонізуючі норми EN 60335–1 EN 60335–2–72 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 (TCU) EN 300 328 V2.1.1 EN 300 330 V2.1.1 EN 300 440 V2.1.1 EN 301 511 V12.5.1 Застосовуваний метод оцінки відпо-

2000/14/ЄС: Доповнення V Рівень потужності дБ(A) KM 100/100 R G

Бічна щітка 6.905-986.0 Зi стандартною насадкою для внутріш- ніх і наружних поверхонь. Бічна щітка, м'яка 6.906-133.0 Для дрібного пилу із внутрішньої повер- хні, вологостійка. Бічна щітка, тверда 6.906-065.0 Для видалення в'їдавшихся забруднень на відкритому повітрі, вологостійка. Стандартна площина

6.906-375.0 Зносо- і вологостійка. Універсальна на- садка для чищення зсередини й зовні. Вал, що підмітає,

6.906-533.0 З натуральною щетиною спеціально для збирання тонкого пилу на гладких підлогах усередині приміщень. Не є во- логостійкою, не призначена для абра- зивних поверхонь. Вал, що підмітає,
