ПОСІБНИК КОРИСТУВАЧА 1005 AM SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

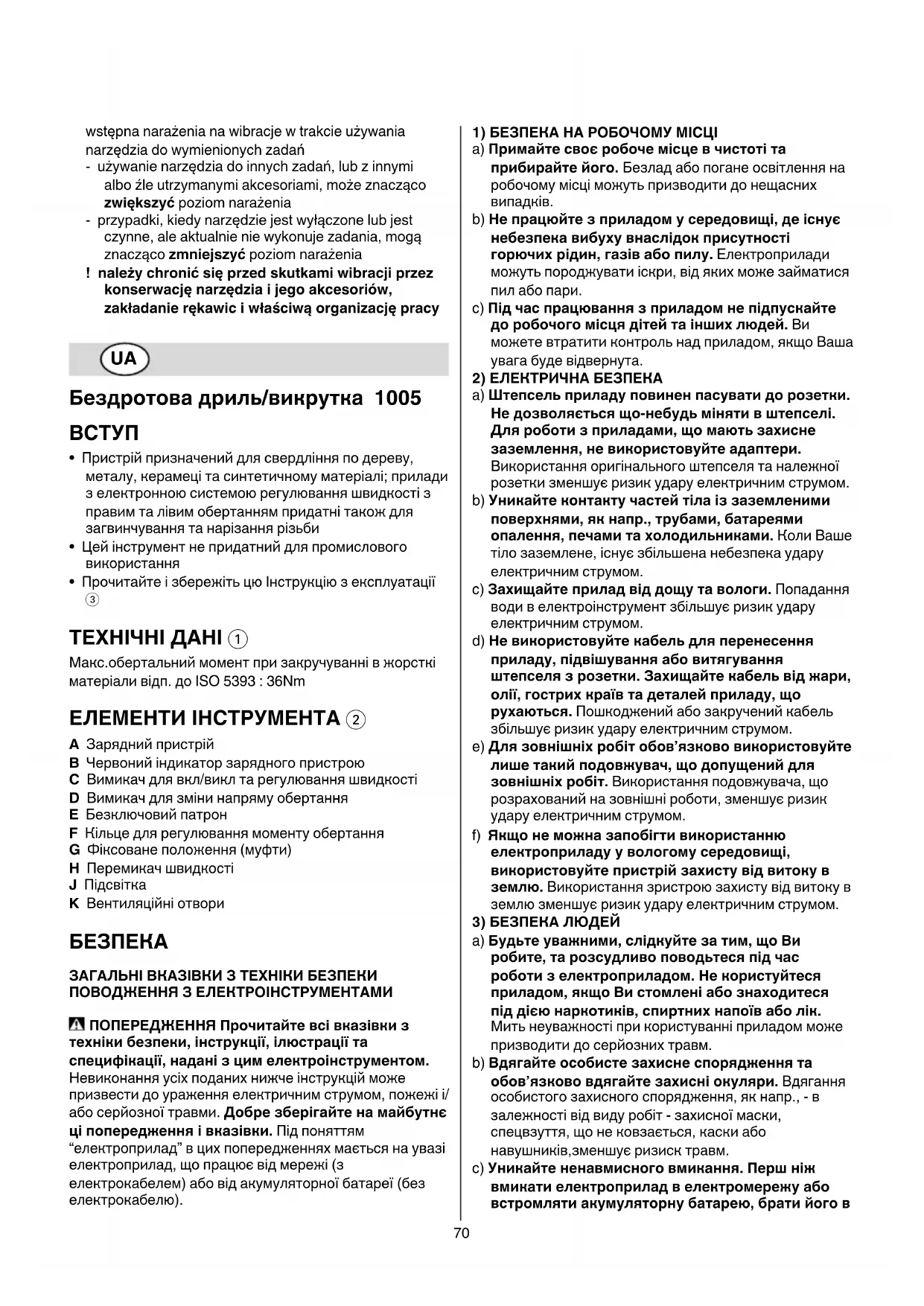

Товарний номер Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у:

• Пристрій призначений для свердління по дереву, металу, керамеці та синтетичному матеріалі; прилади з електронною системою регулювання швидкості з правим та лівим обертанням придатні також для загвинчування та нарізання різьби

• Цей інструмент не придатний для промислового використання

• Прочитайте і збережіть цю Інстpукцію з експлуатації

Макс.обертальний момент при закручуванні в жорсткі матеріали відп. до ISO 5393 : 36Nm

A Зарядний пристрій B Червоний індикатор зарядного пристрою C Вимикач для вкл/викл та регулювання швидкості D Вимикач для зміни напряму обертання E Безключовий патрон F Кільце для регулювання моменту обертання G Фіксоване положення (муфти) H Перемикач швидкості J Підсвітка K Вентиляційні отвори

Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/ або серйозної травми. Під поняттям “електроприлад” в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

Безлад або погане освітлення на робочому місці можуть призводити до нещасних

Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.

можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом.

тіло заземлене, існує збільшена небезпека удару електричним струмом. c) Попадання води в електроінструмент збільшує ризик удару електричним струмом.

Пошкоджений або закручений кабель збільшує ризик удару електричним струмом.

Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом.

Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.

Мить неуважності при користуванні приладом може призводити до серйозних травм.

особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників,зменшує ризиск травм.

Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм.

Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити до

дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях.

Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються.

Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

Необережна дія може в одну мить призвести до важкої травми.

З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.

Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.

попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу.

У разі застосування недосвідченими особами прилади несуть в собі небезпеку.

кількість нещасних випадків спричиняється поганим доглядом за електроприладами.

Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести.

Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій.

Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.

Використання інших акумуляторних батарей може призводити до травм та пожежі.

Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.

Акумуляторна рідина може спричиняти подразнення шкіри або опік.

Пошкоджені або модифіковані акумулятори повестися неочікувано, що може призвести до пожежі, вибуху або ризику травми.

Вогонь або температури вищі за 130°C можуть призвести до вибуху.

Неправильне заряджання або заряджання за температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик займання.72

забезпечить безпечність приладу на довгий час.

Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям.

• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань);

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання

• Слідуйте інструціям по роботі з матеріалами, продуцюючими пил

(асбест вважається канцерогенним)

• Преконайтесь що бігунець вимикач D 2 в середньому положенні (блокування) перед будь-якими наладками чи замінами приладдя, тоді коли ви тримаєте або поклали інструмент

• SKIL гарантує надійну роботу інструмента тільки при використанні відповідного приладдя

• Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи

• Обов’язково переконайтесь, що напруга струму відповідає напрузі, вказаній на фірмовому штемпелі інструмента

• (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж

(зачеплення електропроводки може призводити до пожежі та удару електричним струмом; зачеплення газової труби може призводити до вибуху; sачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призводити до удару електричним струмом)

(зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом)

• У випадку електричної чи механічної несправності негайно вимкніть інструмент або відключіть зарядний пристрій від електросіті

(в іншому випадку можливе неправильне використання та небезпека одержання травм)

повинні гратися з зарядним

• Використовуйте для цього інструмента тільки зарядний пристрій SKIL 2610Z07481 та акумулятор(и) SKIL 2610Z07330

• Не торкайтесь клем зарядного пристроя

• Не підвергайте інструмент/зарядний пристрій/ акумулятор дії дощу

• Не заряджайте акумулятор у вологих або вогких приміщеннях

• Не використовуйте пошкоджені зарядний пристрій - віднесіть їх до сертифікованого SKIL сервісного центру для безпечної починки73

• Не використовуйте зарядний пристрій коли пошкоджені дріт або вилка; вони мають бути негайно замінені в SKIL сервіс центрі

• Не використовуйте пошкоджений акумулятор; негайно від’єднайте його від інструмента

• Не розбирайте акумулятор чи зарядний пристрій

• Не намагайтесь заряджати акумулятори, що не підлягають повторній зарядці, зарядним пристроєм до цього інструмента

• Дозволена температура довкілля (інструмент/зарядний пристрій/акумулятор): - під час зарядження 0...+45°C - під час роботи –20...+50°C - під час зберігання –20...+50°C

3 Перед використанням прочитайте інструкцію із застосування 4 Використовуйте зарядний пристрій тільки у пpиміщенні 5 Подвійна ізоляція (заземлюючий провід не потрібен) 6 Неправильна полярність при підключенні зарядного пристрою є небезпечною (заряджайте батарею тільки зарядним пристроєм, що поставляється в комплекті з інструментом) 7 Автоматичне відключення у випадку перегрівання зарядного пристрою (термічний запобіжник перегоряє, і зарядний пристрій стає непотрібним) 8 Hе викидайте електроінструмент та батареї разом зі звичайним сміттям

• Заряджання акумулятора 9 - акумулятор нового інструмента заряджений не на повну ємність - під’єднайте зарядний пристрій до джерела живлення як показано на малюнку - вставте батарею до зарядника - загориться червона лампочка B, указуючи на те, що акумулятор заряджається - червона лампочка B буде горіти, доки акумулятор приєднаний до зарядного пристрою, що є підключеним до стінної розетки

- заряджаня акумулятора займає 8 години, після чого акумулятор готовий до використання - підчас заряджання, зарядний пристрій та акумулятор можуть стати теплими на дотик; це нормально і не свідчить про виникнення несправностей приладу - переконайтесь, що акумулятор читсий та сухий перед тим як під’єднати його до зарядного пристроя - не заряджайте при температурі нижчої 0°С та вищої 45°С; це серйозно шкодить. як акумулятору так і зарядному пристрою - не від’єднуйте акумулятор під час роботи інструмента

- не заряджайте повторно акумулятор після короткого використання; це може спричинити зменшення ємності акумулятора, що в свою чергу вплине на час роботи інструмента - якщо ви не будете користуватись інструментом довгий час, то від’єднайте зарядний пристрій від джерела електроенергії

• Контроль швидкості для плавного пуску !

• Зміна напряму обертання @ - при неповній установці положення лів/прав пусковий виключатель C 2 не працює

• Заміна насадок # - введіть насадку в патрон до упору

• Регулювання моменту обертання (VariTorque) $ - вихідний момент обертання буде зростати, якщо крутити кулачок F від 1 до 20; положення G заблокує кулачок, що дозволить свердлити або туго загвинчувати - коли вгвинчуєте саморіз спочатку спробуйте першу позицію VariTorque 1, потім починайте нарощувати, поки потрібна глибина вкручування не буде досягнута

• Механічне перемикання швидкості % - увімкніть перемикачем H необхідну для вас швидкість

1 = НИЗЬКА ШВИДКІСТЬ - високий крутний момент - для загвинчування та свердління великих

- для нанесення різьби 2 = ВИСОКА ШВИДКІСТЬ - малий крутний момент - для свердління малих діаметрів

• Підсвітка J ^ Підсвітка J загорається при включенні перемикача C 2

• Утримування і робота інструментом &

- тримайте вентиляційні отвори K 2 незакритими - не тисніть на інструмент; дайте інструменту можливість працювати за вас

• Використовуйте відповідні насадки *

• Свердління чорних металів - попередньо просвердліть отвір меньшого діаметру, якщо необхідний отвір великого розміру - час від часу змащуйте свердла маслом

• При вгвинчуванні шурупів у поперечний зріз дерева або біля нього або в кромку дерева необхідно74 спочатку просвердлити отвір, щоб запобігти розколу

• Для оптимального вгвинчування необхідно створювати постійний тиск на інструмент, коли вигвинчуєте тиснути треба сильніше

• Коли працюєте з особливо твердими породами дерев необхідно зробити попереднє просвердлювання

• Свердління деревини без виривання скалок (

• Свердління в стінах без пилу )

• Свердління в стелях без пилу ¡

• Свердління кафельних плиток без прослизькування

• Див додаткову інформацію на www.skil.com

• Цей інструмент не придатний для промислового використання

• Тримайте інструмент та зарядний пристрій у чистоті - контакти в зарядному пристрої слід чистити спиртом або іншим засобом для зачистки контактів

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент/зарядний пристрій все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - відішліть інструмент або зарядний пристрій у вигляді разом з доказом покупки дилеру або в найближчий відділ обслуговування SKIL (адреси та схема обслуговування інструмента приводяться в www.skil.com) - у разі несправності зарядного пристрою, надішліть

дилера або до центру обслуговування SKIL

(тільки для країн ЄС) - відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом - малюнок 8 нагадає вам про це

• Зміряний відповідно до EN 60745 рівень тиску звуку даного інструменту <70 дБ(А) (стандартне відхилення: 3 дБ) i вібрація ✱ м/с² (векторна сума трьох напрямків; похибка K = 1,5 м/с²) ✱ свердління в металі <2,5 м/с² ✱ загвинчування <2,5 м/с²

• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може

- у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно
