MANUAL DE UTILIZADOR 1005 AM SKIL

Declaração de conformidade CE Berbequim/aparafusadora sem fio Número do produto Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à:

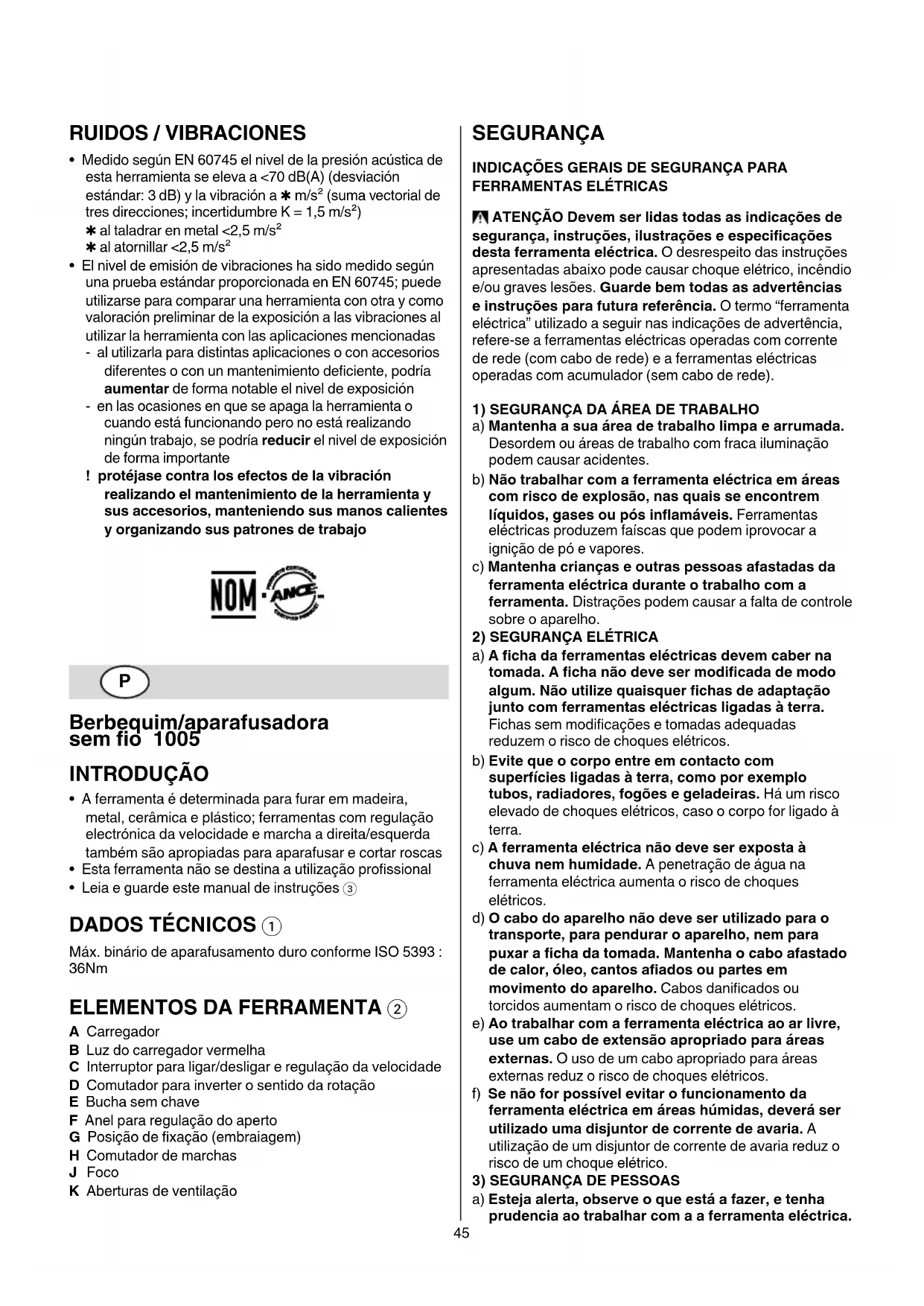

Berbequim/aparafusadora sem fio 1005 INTRODUÇÃO

• A ferramenta é determinada para furar em madeira, metal, cerâmica e plástico; ferramentas com regulação electrónica da velocidade e marcha a direita/esquerda também são apropiadas para aparafusar e cortar roscas

• Esta ferramenta não se destina a utilização prossional

• Leia e guarde este manual de instruções 3

Máx. binário de aparafusamento duro conforme ISO 5393 : 36Nm

ELEMENTOS DA FERRAMENTA 2

A Carregador B Luz do carregador vermelha C Interruptor para ligar/desligar e regulação da velocidade D Comutador para inverter o sentido da rotação E Bucha sem chave F Anel para regulação do aperto G Posição de xação (embraiagem) H Comutador de marchas J Foco K Aberturas de ventilação SEGURANÇA INDICAÇÕES GERAIS DE SEGURANÇA PARA

FERRAMENTAS ELÉTRICAS

ATENÇÃO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo “ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas que podem iprovocar a ignição de pó e vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distrações podem causar a falta de controle sobre o aparelho.

2) SEGURANÇA ELÉTRICA

a) A ficha da ferramentas eléctricas devem caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modicações e tomadas adequadas reduzem o risco de choques elétricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e geladeiras. Há um risco elevado de choques elétricos, caso o corpo for ligado à terra. c) A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques elétricos. d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes em movimento do aparelho. Cabos danicados ou torcidos aumentam o risco de choques elétricos. e) Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques elétricos. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eléctrica.46 Não use a ferramenta eléctrica se estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure se de que a ferramenta eléctrica esteja desligada, antes de conectá la à alimentação de rede e/ou ao acumulador, antes de levantá la ou de transportá la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões. e) Não se sobrestime. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma poderá será mais fácil controlar o aparelho em situações inesperadas. f) Use roupa apropriada. Não use roupa larga ou jóias. Mantenha os cabelos e roupas afastados de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão conectados e que sejam utilizados de forma correcta. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

4) USO E TRATAMENTO DE FERRAMENTAS

ELÉTRICAS a) Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da faixa de potência indicada. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde ferramentas eléctricas que não estiverem sendo utilizadas, for a do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eléctricas são perigosas nas mãos de pessoas sem treinamento. e) Trate a ferramenta eléctrica e os acessórios com cuidado.Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas, que possam influenciar o funcionamento do aparelho. Peças danificadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes tem como causa uma manutenção insuciente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos aados travam com menos frequência e podem ser controladas com maior facilidade. g) Use a ferramenta eléctrica, os acessórios os bits da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros ns que os previstos, pode resultar em situações perigosas. h) Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

5) USO E TRATAMENTO DE APARELHOS COM

ACUMULADOR a) Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores. b) Apenas utilize nas ferramentas eléctricas os acumuladores previstos. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. c) Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio. d) Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele. e) Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danicados ou modicados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. f) Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. Exposição ao fogo ou a uma temperatura acima de 130°C pode causar explosão. g) Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especicada pode danicar o acumulador e aumentar o risco de incêndio.47

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. b) Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Determinados tipos de pó são classicados como substâncias cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó, em função dos materiais que vão ser utilizados

• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)

• Assegure-se que o comutador D 2 está na posição intermédia (de bloqueado) antes de efectuar ajustes na ferramenta ou substituir acessórios assim como quando transportar ou armazenar a ferramenta ACESSÓRIOS

• A SKIL só pode garantir um funcionamento perfeito da ferramenta, quando utilizada com os acessórios originais

• Utilize apenas acessórios com um número de rotação admissível no mínimo tão alto como o mais alto número de rotação em vazio da ferramenta

• Evite danicar a ferramenta em superfícies com pregos ou parafusos; remova-os antes de começar a trabalhar

• Certique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identicação do carregador

• Fixe a peça de trabalho (uma peça de trabalho xa com dispositivos de xação ou num torno ca melhor xa do que manualmente)

• Utilizar detectores apropriados para detectar tubos e cabos de alimentação escondidos, ou consulte a firma de alimentação local (o contacto com um cabo eléctrico pode levar a incêndio e choque eléctrico; a danicação de um cano de gás pode levar à explosão; a penetração de uma tubulação de água provoca danos materiais ou pode provocar um choque eléctrico)

DURANTE A UTILIZAÇÃO

• Segurar a ferramenta eléctrica pelas superfícies de punho isoladas ao executar trabalhos durante os quais o acessório ou o parafuso possam atingir cabos eléctricos escondidos (o contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas da ferramenta e levar a um choque eléctrico)

• Em caso de anomalias eléctricas ou mecânicas, desligue imediatamente a ferramenta ou desligue o carregador da fonte de corrente CARGA/BATERIAS

• Este carregador pode ser utilizado por crianças a partir dos 8 anos, assim como pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos, desde que as mesmas sejam supervisionadas ou recebam instruções acerca da utilização segura do carregador e dos perigos provenientes do mesmo (caso contrário há perigo de operação errada e ferimentos)

• Supervisionar as crianças (assim é assegurado que as crianças não brinquem com o carregador)

• Crianças não devem realizar trabalhos de limpeza nem de manutenção no carregador, sem supervisão

• Utilize apenas o carregador SKIL 2610Z07481 e a(s) bateria(s) SKIL 2610Z07330 com esta ferramenta

• Não toque nos terminais do carregador

• Não exponha a ferramenta/carregador/bateria à chuva

• Não carregue a bateria em locais molhados ou húmidos

• Não utilize o carregador se estiver danicado; levo-o a um dos Postos de Assistência autorizados SKIL para proceder a um teste

• Não utilize o carregador caso o o ou tomada estejam danicados; quer o o, quer a tomada deverão ser imediatamente substituidos num dos Postos de Assistência autorizados SKIL

• Não utilize baterias danicadas; devem ser substituidas imediatamente

• Não desmonte o carregador ou a bateria

• Não tente recarregar baterias não recarregáveis com o carregador

• Temperatura ambiente permitida (ferramenta/carregador/ bateria): - durante o carregamento 0...+45°C - durante o funcionamento –20...+50°C - durante o armazenamento –20...+50°C48 EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA/ CARREGADOR/BATERIA 3 Leia o manual de instruções antes de utilizar o equipamento 4 Utilize apenas o carregador dentro de casa 5 Isolamento duplo (nenhum o de terra necessário) 6 A polaridade incorrecta da ligação do carregador pode provocar perigo (carregue a bateria apenas com o carregador fornecido) 7 Encerramento automático quando o carregador car muito quente (o fusível térmico rebenta e o carregador ca inutilizado) 8 Não deite ferramentas eléctricas e pilhas no lixo doméstico MANUSEAMENTO

• Recarga da bateria 9 - a bateria das ferramentas novas não está totalmente carregada - ligar o carregador à fonte de corrente como ilustrado - introduza a bateria no carregador - a luz vermelha B acende a indicar que a bateria está a ser carregada - a luz vermelha B permanece ligada enquanto a bateria estiver ligada ao carregador e o carregador estiver na tomada de parede ! desligue a bateria do carregador, após do período de carga ter terminado, para poder, assim, prolongar a duração da bateria IMPORTANTE: - após 8 horas de carga a operação estará completa e a bateria pode ser utilizada - durante a carga o carregador e bateria poderão aquecer; isto é normal e não representa um problema - assegure-se de que a superfície exterior da bateria está limpa e seca antes de a colocar no carregador - não carregue a bateria abaixo dos 0°C e acima dos 45°C; isso danicará seriamente a bateria e o carregador - não desligue a bateria da ferramenta enquanto ela estiver a trabalhar ! uma bateria nova ou uma que não foi utilizada por muito tempo, apenas alcança a sua plena potência após aproximadamente 5 ciclos de carga/descarga - não recarregue repetidas vezes a bateria após apenas alguns minutos de uso; isto poderá resultar numa redução do tempo de trabalho e eciência da bateria - se prever não utilizar a ferramenta por um longo periodo, deverá desligar o carregador da fonte de corrente

• Regulação da velocidade para arranque suave !

• Inversão do sentido da rotação @ - quando não forem correctamente reguladas as posições esquerda/direita, o interruptor C 2 não será accionado ! inverta o comutador do sentido de rotação apenas quando a ferramenta desligada

• Substituição de pontas # - empurre a ponta o mais profundamente possível na bucha ! não utilize pontas com encabadouros danificados

• Regulação do aperto (VariTorque) $ - o aperto de saída aumentará logo que o anel de embraiagem F for movido de 1 para 20; a posição G bloqueará a embraiagem para permitir furar ou aparafusar em trabalhos pesados - quando apertar um parafuso, comece usando VariTorque na posição 1 aumentando em seguida até a profundidade desejada

• Selecção mecânica de marcha % - coloque o selector H na velocidade desejada ! accione o selector de marcha em baixa rotação 1 = BAIXA VELOCIDADE - aperto forte - para aparafusar e furar grandes diametros - para roscar 2 = ALTA VELOCIDADE - aperto fraco - para furar pequenos diametros

• Foco J ^ O foco J acende automaticamente quando o interruptor C 2 é activado

• Segurar e guiar a ferramenta & ! durante o trabalho, segure sempre a ferramenta na(s) área(s) de fixação cinzenta(s) - mantenha as aberturas de ventilação K 2 destapadas - não exerça demasiada pressão na ferramenta; deixe a ferramenta trabalhar espontaneamente

CONSELHOS DE APLICAÇÃO

• Utilize as puntas apropiadas * ! utilize apenas puntas com pontas afiadas

• Quando perfurar metais ferrosos - faça primeiro um pequeno furo se necessitar abrir um furo maior - lubrique frequentemente a broca com óleo adequado

• Quando apertar um parafuso num rebordo de madeira, ou perto dele, deverá primeiro perfurar, a m de evitar que a madeira estale

• Para uma perfeita utilização da ferramenta é necessário efectuar uma pressão contínua sobre o parafuso, especialmente quando do desaparafusamento

• Quando aparafusar em madeira dura é preciso prefurar orifício

• Perfuração anti estilhaço em madeira (

• Perfuração sem pó em paredes )

• Perfuração sem pó em tectos ¡

• Perfuração em cerâmica sem derrapagens ™

• Para mais sugestões consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e carregador limpos - limpe os contactos do carregador com alcool ou produto de limpeza de contactos ! desligue o carregador da fonte de corrente antes de limpar

• Se a ferramenta/o carregador falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta ou o carregador, sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com)49 - em caso de avaria do carregador, envie o carregador e a bateria para o seu revendedor ou o centro de assistência SKIL AMBIENTE

• Não deite ferramentas eléctricas, pilhas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo 8 lhe avisará em caso de necessidade de arranja-las ! proteja os terminais da bateria com fita isoladora antes de a expor de modo a evitar curto-circuítos

• Medido segundo EN 60745 o nível de pressão acústica desta ferramenta é <70 dB(A) (espaço de erro: 3 dB) e a vibração ✱ m/s² (soma de vectores de três direcções; incerteza K = 1,5 m/s²) ✱ ao perfurar en metal <2,5 m/s² ✱ ao aparafusar <2,5 m/s²

• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos decientemente, pode aumentar signicativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signicativamente o nível de exposição ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho
