КОРИСНИЧКИ ПРИРАЧНИК 1005 AM SKIL

Број на артикл Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај:

• Овој алат е наменет за дупчење во дрво, метал, керамика и пластика; алатите со електронска контрола на брзината и лева/десна ротација се исто така соодветни за навртување на штрафови

• Овој алат не е наменет за професионална употреба

• Внимателно прочитајте го и зачувајте го ова упатство за ракување 3

Максимален обрт за примена како шрафцигер според ISO 5393 : 36Nm

A Полнач B Црвена лампичка на полначот C Прекинувач за вклучување/исклучување и контрола на брзината D Прекинувач за менување на насоката на вртење E Брзостегачка глава F Прстен за контрола на вртежниот момент G Заклучена позиција (спојка) H Прекинувач за избор на брзината J Светло K Отвори за вентилација

Грешките настанати како резултат на непридржување до сите инструкции дадени подолу може да предизвикаат електричен удар, пожар и/или тешки

“електричен алат”, кој се користи во понатамошниот текст, се однесува на вашиот електричен алат (со приклучен кабел) и на електрични алати со погон на батерии (без приклучен кабел).

Неуреден или темен работен простор може да предизвикаат незгоди.

Електричните алати произведуваат искри кои можат да запалат прашина или пареа.

Одвраќање, би можеле да изгубите контрола врз уредот.

Не променети штекери и соодветни приклучоци го намалуваат ризикот од електричен удар.

Постои зголемена опасност од струен удар, доколку Вашето тело е заземјено.

Продирањето на вода во електричниот уред ја зголемува опасноста од струен удар.

Оштетени или заплеткани кабли ја зголемуваат опасноста од струен удар.

Примената на продолжен кабел соодветен за работа на отворен простор ја намалува опасноста од струен удар.

Употребата на прекинувачот за струјна заштита при технички проблеми го намалува ризикот од електричен удар.

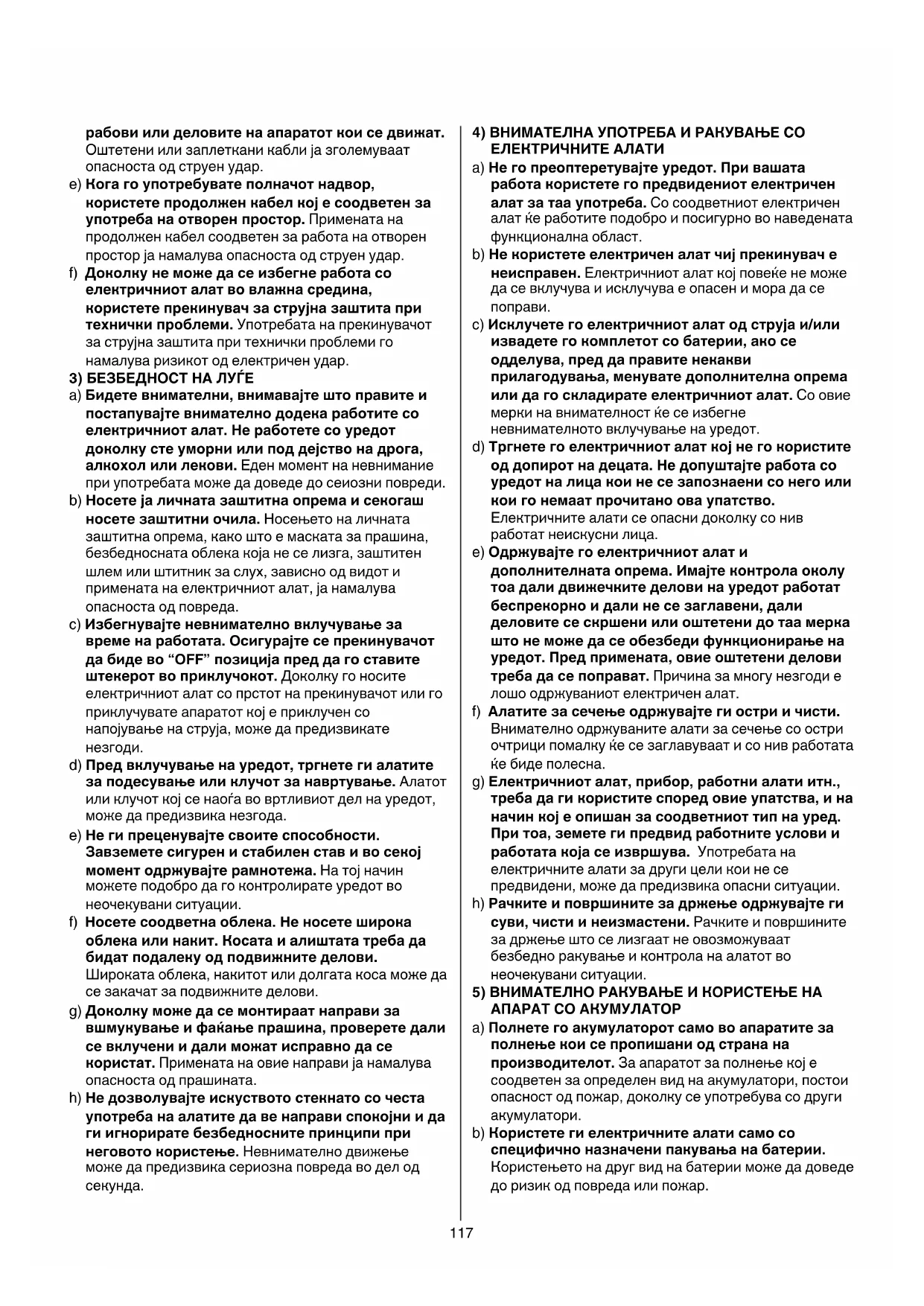

Еден момент на невнимание при употребата може да доведе до сеиозни повреди.

Носењето на личната заштитна опрема, како што е маската за прашина, безбедносната облека која не се лизга, заштитен шлем или штитник за слух, зависно од видот и примената на електричниот алат, ја намалува опасноста од повреда.

Доколку го носите електричниот алат со прстот на прекинувачот или го приклучувате апаратот кој е приклучен со напојување на струја, може да предизвикате

или клучот кој се наоѓа во вртливиот дел на уредот, може да предизвика незгода.

На тој начин можете подобро да го контролирате уредот во неочекувани ситуации.

Широката облека, накитот или долгата коса може да се закачат за подвижните делови.

Примената на овие направи ја намалува опасноста од прашината.

Невнимателно движење може да предизвика сериозна повреда во дел од

Со соодветниот електричен алат ќе работите подобро и посигурно во наведената функционална област.

Електричниот алат кој повеќе не може да се вклучува и исклучува е опасен и мора да се

мерки на внимателност ќе се избегне невнимателното вклучување на уредот.

Електричните алати се опасни доколку со нив работат неискусни лица.

Причина за многу незгоди е лошо одржуваниот електричен алат.

Внимателно одржуваните алати за сечење со остри очтрици помалку ќе се заглавуваат и со нив работата ќе биде полесна.

Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во неочекувани ситуации.

За апаратот за полнење кој е соодветен за определен вид на акумулатори, постои опасност од пожар, доколку се употребува со други акумулатори.

Користењето на друг вид на батерии може да доведе до ризик од повреда или пожар.118

Краткиот спој кај батериите може да предизвика изгореници или пожар.

Течноста која може да излезе од акумулаторот може да доведе до надразнување на кожата и изгореници.

Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од повреда.

Изложувањето на оган или температура над 130°C може да предизвика експлозија.

Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасноста од

Со ова се обезбедува безбедно одржување на електричниот алат.

Поправката на комплети со батерии треба да ја врши само производителот или овластен

• Прашината од материјали како боја која содржи олово, некои видови дрво, минерали и метали, може да биде штетна за здравјето (контактот со прашината или нејзиното вдишување може да шредизвика алергии и/или болести на дишните органи за оној кој работи со алатот или луѓето во

• Некои видови на прашина се канцерогени (како на пример прашината од даб или бука), особено заедно со адитиви за одржување на дрвото;

• Следете ги процедурите на вашата земја за прашината која се јавува како резултат од материјалите со кои работите

(азбестот важи за предизвикувач на рак)

• При промена на приборот, пренесување или прибирање на алатот, задолжително поставете го прекинувачот D 2 во средна позиција (заклучено)

• SKIL може да признае гаранција само доколку е користен оригинален прибор

• Користете само прибор чија дозволена брзина е во најмала рака еднаква на најголемата брзина при празен од на електричниот алат

• Избегнувајте оштетувања од штрафови, шајки и други предмети во местото каде работите; тргнете ги пред да почнете со работа

• Секогаш проверувајте го напонот на плочката со податоци за типот на полначот

(обработка која е зацврстена со стеги или во менгеме е побезбедна отколку да ја држите со раце)

(контактот со електричните линии може да доведе до струен удар; оштетувањата во гасоводна цевка може да резултира со експлозија; пенетрирање во водоводна инсталација може да доведе до оштета на предмети или електричен удар)

(ако дополнителната опрема за сечење и прицврстување дојдат во контакт со жица под напон може да ги електрифицираат металните делови на алатот и да предизвикаат електричен удар на операторот)

• Во случај да дојде до електричен или механички дфект, апаратот треба веднаш да се исклучи и да се извлече приклучникот од мрежната приклучница

(инаку постои опасност од погрешна употреба и повреди)119

(така ќе се осигурате дека децата нема да си играат со полначот)

• Користете само полначот на SKIL 2610Z07481 и батеријата/батерии на SKIL 2610Z07330 со овој алат

• Не ги допирајте контактите во полначот

• Никогаш не ги изложувајте на дожд апаратот/ полначот/батеријата

• Не полнете ја батеријата на влажни или мокри места

• Оштетените полначи не ги пуштајте во работа; за таа цел треба да се предаде апаратот и полначот во овластениот SKIL сервис

• Полначот не треба понатаму да се користи ако е оштетен кабелот или приклучникот, туку веднаш да се замени кабелот во овластен SKIL сервис или мрежната приклучница

• Оштетената батерија не треба понатаму да се користи туку веднаш да се замени

• Никогаш не ги расклопувајте ниту заменувајте полначот или батеријата

• Не се обидувајте со полначот да ги полните батериите што не се предвидени за полнење

3 Пред употреба прочитајте го прирачникот за

4 Користете го полначот само во затворен простор 5 Двојна изолација (не е потребна заземна жица) 6 Погрешниот поларитет на спојот на полначот може да предизвика проблем (полнете ја батеријата само со полначот што сте го добиле со апаратот) 7 Автоматско исклучување кога ќе се прегрее полначот (термичкиот осигурувач паѓа, па полначот станува бескорисен) 8 Не се ослободувајте од електични алати и батерии во домашниот отпад

• Полнење на акумулаторска батерија 9 - акумулаторските батерии на новите апарати не се потполно наполнети - полначот приклучете го на мрежен напон како на илустрацијата - батеријата ставете ја во полначот - се пали црвената лампичка B која покажува дека батеријата се полни - црвената лампичка B останува запалена сè додека батеријата е приклучена на полначот и полначот е приклучен на ѕидна приклучница

- по 8 часа, операцијата за полнење ќе заврши и батеријата може да се користи - при полнење полначот и батеријата се загреваат; тоа е нормално и не претставува никаков проблем - надворешните површини на батеријата треба да бидат суви и чисти, пред да се стави батеријата во

- кај температури пониски од 0°C и повисоки од 45°C треба да се избегнува полнење; со тоа може да се оштети полначот и акумулаторската

- батеријата не смее да се вади во текот на работата на апаратот

- акумулаторската батерија не смее повторно да се полни по секоја кратка работа; тоа може да резултира со скратување на нејзиниот век на траење и намалување на ефикасноста на акумулаторската батерија - доколку не го користете уредот подолго време, извлечете го мрежниот приклучок на полначот од приклучницата

• Вклучено/Исклучено 0

• Закочување на прекинувачот за лесен старт !

• Промена на насоката на ротација @ - ако левата/десната позиција не легнат како што треба, прекинувачот C 2 нема да може да

• Промена на бургиите # - вметнете ја бургијата најдлабоко што можете во

• Контрола на вртежниот момент (VariTorque) $ - излезниот обрт ќе се зголемува ако прстенот на активаторот F се врти од 1 кон 20; позицијата G ќе го заклучи активаторот за да се овозможи дупчење или извршување тешки работи - при завртување на некоја завртка најпрво започнете со положбата 1(VariTorque) и потоа полека зголемувајте до достигнување на саканата

• Избор на механички запченик % - поставете го селекторот H на саканата брзина

1 = ПОНИСКА БРЗИНА - голем момент на вртење - за завртување и дупчење на отвори со голем

- за вибрациски навој120 2 = ПОВИСОКА БРЗИНА - низок вртлив момент - за дупчење отвори со мал дијаметар

• Светло J ^ Светилката J се вклучува автоматски кога ќе го активирате прекинувачот C 2

• Држење и насочување на алатот &

- отворите за ладење K 2 држете ги отворени - не притискајте премногу со алатот; дозволете тој сам да работи

• При дупчење во метал - најпрво издупчете помала дупка, кога сакате да издупчите поголема дупка - бургијата подмачкувајте ја со масло од време на

• При навртување на штрафовите на краевите на дрвото, прво треба да се издупчи мала дупка за да се избегне разлистување на дрвото

• За оптимална употреба на апаратот потребен е постојан притисок на завртката, особено во текот на одвртувањето

• При завртување на завртката во тврдо дрво претходно треба да се издупчи дупка

• Дупчење на дрво без разлистување (

• Дупчење на дрво без прашина )

• Многу други совети можете да најдете на www.skil.com

• Овој алат не е наменет за професионална употреба

• Секогаш одржувајте го чист апаратот и полначот - исчистете ги контактите на полначот или со алкохол или со чистач за контакти

• Доколку алатот/полначот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични алати - испратете го алатот или полначот , заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com) - ако полначот се расипе, испратете ги на застапникот или во сервис на SKIL

(само за земјите на ЕУ) - според Европската Директива 2012/19/EC за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање - симболот 8 ќе ве потсетува на ова кога ќе дојде време алатот да го фрлите

• Мерено во согласност со EN 60745 нивото на звучен притисок е <70 dB(A) (стандардно отстапување: 3 dB) и вибрација ✱ м/с² (векторски збир на трите показатели; несигурност К = 1.5 м/с²) ✱ при дупчење во метал <2.5 м/с² ✱ при зашрафување <2.5 м/с²

• Нивото на емитирање на вибрации кое е наведено на задниот дел на ова упатство е измерено во согласност со стандардизираниот тест даден во EN 60745; може да се користи за да се спореди еден алат со друг, и како првична оценка за изложеноста на вибрации кога се користи алатот за споменатите

- користењето на алатот за разни примени, или со различни или неправилно чувани делови, може да доведе до значајно на нивото на

- кога алатот е исклучен или кога алатот е вклучен но не врши некаква работа, може да дојде до значително на нивото а изложеност
