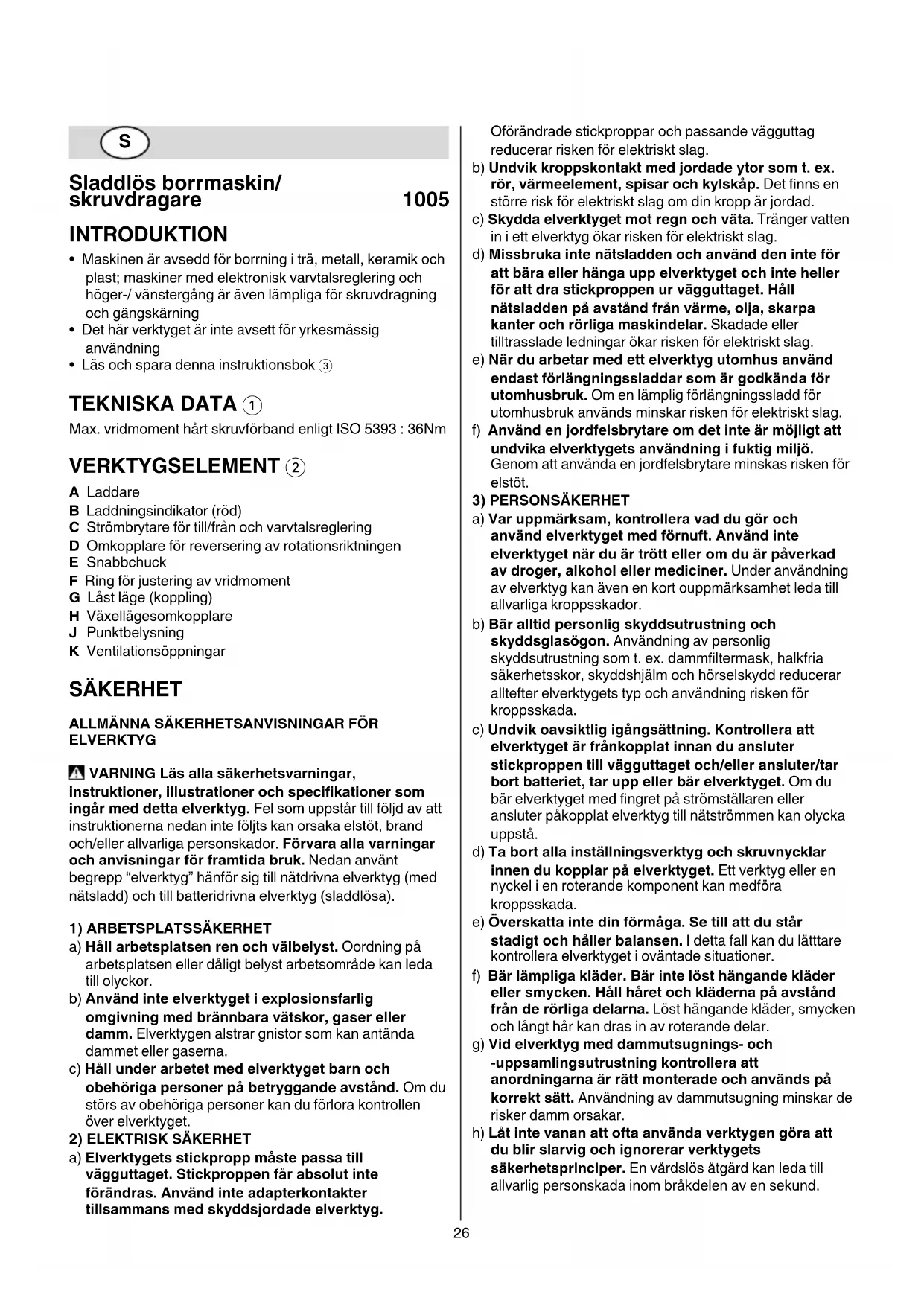

BRUKSANVISNING 1005 AM SKIL

• Maskinen ar avsedd for borning i tra, metall, keramik och plast; maskiner med elektronisk varvtalsreglering och hoger-/ vänstergang ar aven lampliga for skruvdragning och gangskärning
• Det har verktyget ar inte avsett for yrkesmagg användning
• Läs och spara denna instruktionsbok ③

TEKNISKA DATA ①

Max. vridmoment hårt skruvforband enligt ISO 5393 : 36Nm

VERKTYGSELEMENT ②

A Laddare
B Laddningsindikator (rod)
C Strömbrytare für till/frän och varvitalsreglering
D Omkopplare for reversing av rotationsriktningen
E Snabbchuck
F Ring for justering av vridmoment
G Last lage (koppling)
H Vaxellagesomkopplare
J Punktbelysning
K Ventilationsöppninger

SÄKERHET

ALLMÄNNASÄKERHETSANVISNINGAR FÖRELVERKTYG

A VARNING Läs alla sakerhetsvarningar,

instruktioner, illustrationer och specifikationer som ingar med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte fols kan orsaka elstot, brand och/eller allvarlga personskador. Forvara alla varninger och anvisninger for framtida bruk. Nedan anvant begrepp "elverktyg" hanfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1) ARBETSPLATSSÄKERHET

a) Hall arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller)daltigt belyst arbetsomrade kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brannbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
c) Hall under arbetet med elverktyget barn och obehoriga personer pa betryggande avstand. Om du stors av obehoriga personer kan du forlora kontrollen over elverktyget.
2) ELEKTRISK SAKERHET
a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen fär absolut inte forändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg.

Oforandrade stickproppar och passande vagguttag reducerar risken for elektriskt slag.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spisar och kylskap. Det finns en större risik for elektriskt slag om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata. Tränger vatten in i ett elverktyg ökar risken for elektriskt slag.
d) Missbruka inte natsladden och använd den inte for att bara eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Håll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elektriskt slag.
e) När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ár godkända für utomhusbruk. Om en lámplig forlängningssladd für utomhusbruk används minskar risken für elektriskt slag.
f) Använd en jordfelsbrytare om det inte ar möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risiken for elstöt.
3) PERSONSÄKERHET
a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyget;när du ar trött ell er om du ar paverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd reducerar alltefter elverktygets typ och användning risken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp ell er alvektyget. Om du bar elverktyget med fingret pa stromstallaren ell er ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innen du koplar pa elverktyget. Ett verktyg aller en nyckel i en roterande component kan medforakroppsskada.
e) Overskatta inte din formåga. Se till att du står stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändade situationer.
f) Bar lämpiga kläder. Bär inte lost hängande kläder eller smycken. Håll haret och kläderna på avständ frän de rörliga delarna. Lõst hängande kläder, smycken och langt harekan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna ar ratt monterade och anvands pa korrekt satt. Anvandning av dammutsugning minskar de risker damm orsakar.
h) Lat inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardsloåtgard kan leda till allvarlig personskada inom brådelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG
a) Überbelastainte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan koplas in erller ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan installninger utfors, tillbehorsdilar byts ut ell er leverktyget lagras. Denna skyddsagrd forhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oåtkomliga für barn. Låt elverktyget inte användas av personer som inte År fortrogna med dess användning eller inte LASTenna anvisning. Elverktygen År farliga om de används av oerfarna personer.
e) Underhäll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats; orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget Återanvänds. Många olyckor orsakas av däligt skötta elverktyg.
f) Häll skärverktygen skarpa och rena. Omsorgsfullt sköta skärverktyg med skarpa eggarkommen inte sa latt i klam och gär lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisninger. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icedängt satt kan farliga situationer uppsta.
h) Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll över verktyget i oväntade situationer.
5) OMSORGSFULL HANTERING OCH ANVÄNDNING AV SLADDLOSA ELVERKTYG
a) Ladda batterierna endast i de laddare som tillverkaren reckommenderat. Om en laddare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.
b) Använd endast batterier som ar avsedda for aktuellt elverktyg. Används andra batterier finns risk for kropsskada och brand.
c) Häll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ frän reservbatterier För att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
d) Om batteriet används på fel sätt finns risk für att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spelà med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom lakare. Batterivatskan kan medforahudirritation eller brännskada.
e) Använd inte batteriet aller verktyg som ar skadade aller modiferade. Skadade aller modiferade batterier kan bete sig ovänat vilket leder till brand, explosion aller risk für persorskador.

f) Du sca inte exponera ett batteri erler verktyg for brand eller for hog temperatur. Exponering for brand eller temperaturer over 130^ kan leda till explosion.
g) Folj alla laddningsinstruktioner och ladda inte batteriet eller verktygetutanfor det temperaturomfang som specificeras i instruktionerna. En olamplig laddning aller en laddning vid en temperatur som ligger atanfor det specificerade omradet kan skada batteriet och oka brandrisken.

6) SERVICE

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdilar. Detta garanterar att elverktygets sakerhet upprätthalls.
b) Utför aldrig service på skadade batterier. Service på batterier fãr endast utföras av tillverkaren eller auktoriserade tjänsteleverantör.

SÄKERHETSANVISNINGAR FÖR SLADDLOBSS BORRMASKIN/SKRUVDRAGAR

ALLMÄNT

• Viss typ av damm, exemplvis farg som innehaller bly, vissaTRSorter, mineraler och metaller kan vara halsovadliga om de inhaleras (hudkontakt erler inhalering kan ge allergisk reaktion och/eller luftvagsproblem/ sjukdom hos personer i narheten); anvand andningsskydd och arbeta med en dammuppsamlare om sadan anslutning finns
• Vissa typer av damm är klassificerade sö som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser for trabehandling; använd andningsskydd och arbeta med en dammuppsamlare om södan anslutning finns
  Folj de nationella krav, som finns angaende damm, for dematerial du skull arbete med
• Asbesthaltigt material fär inte bearbetas (asbest anses vara cancerframkallande)
• Kontrollera att omkopplare D ②är i mellan position (låst läge) innan inställninger utförs eller tillbehörsdelar byts eller maskinen Transporteras eller lagras

TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används
• Använd endast tillbehör vilkas tillatna varvthal atminstone motsvarar maskinens högsta tomgangsvarvthal

FÖRE ANVÄNDNINGEN

• Undvik skador genom att ta bort skruvar, spikar aller andra foremål ur arbetsstystcket; ta dem bort innan du startup ett arbete
• Kontrollera alltid att den tillfördra stromtypen stämmer med spanninger som anges på laddarens markplat
• Satt fast arbetsstychet (ett arbetsstycke fastsatt med skruvtvingar erler i ett skruvstad ar mera stabilt an om det halls fast for hand)
• Använd lampliga detektorer für lokalisierung av dolda forsörnjningsledninger erller konsultera lokalt distributionsföretag (kontakt med elledninger kan forsaksi brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan forsaksi sakskador erller elstöt)

UNDER ANVÄNDNINGEN

• Hall fast elverktyget vid de isolerade greppytorna\ när arbeten utförs på ställen)där insatstillbehöret

eller skruven kan skada dolda elledninger (kontakt med en spanningsforande ledning kan satta elverktygets metalldelar under spanning och leda till elstot)

• I handelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen eller dra ur laddarens stickpropp frän elurtaget

LADDNING/BATTERIERNA

Denna laddare fär användas av barn frän 8 År och personer med begränsad fysisk, sensorisk eller mental formåga eller med bristande kunskap och erfarenhet om de overvakas av en person som ansvarar for deras sakerhet, eller som instruerar dem i saker hantering av laddaren och gör att de Förstår riskerna (i annat fall foreligger fara for felanvändning och skador)

• Håll barn under uppsikt (barn fär inte leka med laddaren)

Utan uppsikt fär barn interrengöra eller underhälla laddaren

• Använd bara SKIL-laddaren 2610Z07481 och SKIL-batteriet(batterier) 2610Z07330 med det har verktyget
• Rör inte kontakten i laddaren
• Utsatt inte maskinen/laddaren/batteriet for regn
• Ladda inte batteriet i fuktig aller våt miljö
• Anslut aldrig trasig laddare; lamna dem till en auktoriserad SKIL serviceverkstad for sakerhetskontroll
• Använd ej laddaren Norway sladd eller stickpropp ar trasig; sladd eller stickpropp skall omedelbart bytas ut på nedgon av SKIL's auktoriserade serviceverkstäder
• Använd aldrig trasig batteriet; de skall omedelbart bytas ut
• Försök ej ta isär laddaren eller batteriet
• Ej Återuppladdningsbara batterier får ej uppladdas med laddaren

• Tillåten omgivningstemperatur (verktyg/laddare/batteri):

• vid laddning 0...+45°C

• vid drift -20...+50°C
• vid Förvaring -20 +50^

FÖRKLARING AV SYMBOLER PÅ VERKTYGET/LADDAREN/BATTERIET

③ Läs brauksanvisningen före användning
(4) Använd laddaren enbart inomhus
⑤ Dubbel isolering (ingen jordning kravs)
⑥ Fel polanslutting av laddarkontakten kan vara farligt (ladda batteriet enbart i originaladdaren)
⑦ Automatism avstängning nar laddaren blir for varm (den termiska sakringen gär och laddaren blir oanvändbar)
⑧ Elektriska verktyg och batterier fär inte kastasi hushållssoporna

ANVÄNDNING

• nar maskinen leveras ar batteriet inte fullt laddat
• anslut laddaren tillett vagguttag enligt bilden
• satti batteriet i laddaren
• den roda lampan B tänds für att indikera att batteriet laddas
• den röda lampan B forblir tand sö länge som laddaren ar ansluten till batteriet och vagguttaget

! ta bort batteriet frän laddaren, after laddnignstiden forflutit; därmed frolangs livslängden på batteriet

VIKTIGA:

• after 8 timmar ar laddningen klar och batteriet kan anyvandas
• under laddning kan laddaren och batteriet kännas varmt vid vidröring; detta ar normalt och indikerar inget fel
• kontrollera att batteriets utsida ar ren och torr innan du placerar det i laddaren
• ladda inte dátemperaturen ligger under 0^ och over 45^ eftersom detta allvarligt kan skada batteriet och laddaren
• tag ej bort batteriet från maskinen nar den är igång

! en ny eller under en langre tid inte använd batteri uppnár Först after ca. 5 laddnings-/urladdningscykler full kapacitet

• Återuppladda inte batteriet after endast nagra fä minuters användning; att gora sa kan resultera i minskad verkningstid och effektivitet
• om Du räknar med att ej använda Ditt maskin under en lang tid ar det böst att dra ur laddarens stickpropp fran elurtaget

Till/fran 10
- Varvtalsreglering for mjukstart 11
- Reversering av rotationsriktningen 12

• om inte vänster/höger ar INSTALL i ratt lage, kan inte strombrytaren C ② tryckas in

!ändra rotationsriktningen nar maskinen ar helt stilla

• Byte av bits (13)
• satt in bitsen sa djupt som mojligt i chucken

! använd aldrig bits med trasig axel

• Justering av vridmoment (VariTorque) ⑭

• vridmomentet ökas genom att ringen F vrids från 1 till 20; det löget G laser kopplingen for att möjiggörat yngre borrnings- eller skruvdragningsjobb

• vid idragning av en skruv, forsök Först med VariTorque position 1 och öka tills det rätta djupet ar nätt

Mekaniskt vaxelval 15

• ställ in omkopplaren H på önskat varvtil

! paverka vaxellagesomkopplaren när maskinen gär sakta

1 = LAG HASTIGHET
- hegt vridmoment
- für skruvdragning och börning av stora diametrar
- for gangskärning
2 = HOG HASTIGHET
- lågt vridmoment
- for borrning av små diametrar

Punktbelysning J 16

Punktbelysningen J tänds automatiskt nar brytaren C ② aktiveras

• Fattning och styrning av maskinen ⑦

! under arbetet, häll alltid verktyget i det grå greppet

• häll ventilationsöppningarna K ② ej överträckta
• lagg inte for mycket tryck på maskinen;进展情况 gora arbetet at dig

ANVÄNDNINGSTIPS

Anvand ratt bits 18

! använd endast skarpa bits

När du borrar i järmetaller

• forborra ettt minreda ddaett storre behovs

• olja in borren emellanat

• Vid idragning av en skruv nara kortänden eller på sidan av tramaterialet skall forbörning ske for att undvika sprickbildning

• För bösta användning av maskinen ar det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning
• Vid skruvning i hare tbr born man forst forborra ett hal
• Splinterfri borrning i tra 19
  Dammfri borrning i vagg 20
• Dammfri borrning i tak ②
• Borrning i kakel atan att slinta 22
• For fler tips se www.skil.com

UNDERHÄLL / SERVICE

• Det har verktyget ar inte avsedd for yrkesmagg anvandning

• Håll din maskin och laddaren ren

• rengör kontaktytorna i laddaren med alkohol eller kontaktrengöringsmedel

! dra ur laddarens stickpropp fran elurtaget innan rengöring

• Om i elverktyget/laddaren trots exakt tillverkning och sträng kontroll störning skulle uppsta, bør reparation utforas av auktoriserad serviceverkstad for SKIL elverktyg
• sänd in verktyget aller laddaren i odemonterat skick tillsammans med inköpsbevis till fösäljaren aller till narraste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)
• om laddaren ar defekt sänd in både laddare och batteri till försäljaren eller SKIL serviceverkstad

MILJÖ

• Elektriska verktyg, batterier, tillbehör och Förpackning fär inte kastas i hushällssoporna (gäller endast EU-länder)

• enligt direktivet 2012/19/EG som avser ädre elektrisk och elektronisk utrustning och dess tillampning enligt nationell lagstiftnung ska uttjanta elektriska verktyg sorteraseparat och lamnas till miljovänlig Återvinning

• symbolen ⑧kommen att pâminna om detta nar det ar tid att kassera
  ! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp För att undvika kortslutning

LJUD / VIBRATION

Ljudtrycksnivan som uppmatts enligt EN 60745 ar pa denna maskin < 70 dB(A) (standard deviation: 3 dB) och vibration m / s^2 (vektorsumma i tre riktningar; onoggrannhet K = 1,5m / s^2

• vid borning i metall <2,5 m/s²

• vid skruvdragning <2,5 m/s²

Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta varde kan anvandas for att jämföra vibrationen hos olika verktyg och som en ungefärlig upskattning av hur stor vibration användaren utsätts for njr verktyget används enligt det avsedda syfitet

• om verktyget används på att annat ¬det avsedda syfitet eller med fel eller)dalgit underhällna tillbehör kan detta drastiskt öka vibrationsnivån
• nar verktyget stängs av ell er ar pa men inte anvands, kan detta avsevart minska vibrationsnivan

! skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt
