MANUAL DE UTILIZARE 1005 AM SKIL

Număr de identificare Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la:

Maşină de găurit/înşurubat cu acumulatori 1005 INTRODUCERE

• Această sculă este concepută pentru găuriri în lemn, metal, ceramică şi mase plastice; sculele cu control electronic de viteza şi rotaţie reversibilă sunt de asemenea adecvate pentru înşurubare şi filetare

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni 3 DATE TEHNICE 1 Moment de torsiune maxim, înşurubare dură conform ISO 5393 : 36Nm ELEMENTELE SCULEI 2 A Încărcător B Lampa încărcătorului roşie C Întrerupător deschis/închis şi controlul vitezei D Comutator pentru schimbarea direcţiei de rotaţie E Mandrină rapidă F Inel pentru reglarea momentului G Poziţie de fixare (cuplare) H Comutator de selecţie trepte de turaţie J Lampă K Fantele de ventilaţie SIGURANŢA

INSTRUCŢIUNI GENERALE DE SIGURANŢĂ PENTRU

SCULE ELECTRICE AVERTISMENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/ sau vătămări corporale grave. Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul lucrului cu maşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modificarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodificate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă.80 d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aflate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

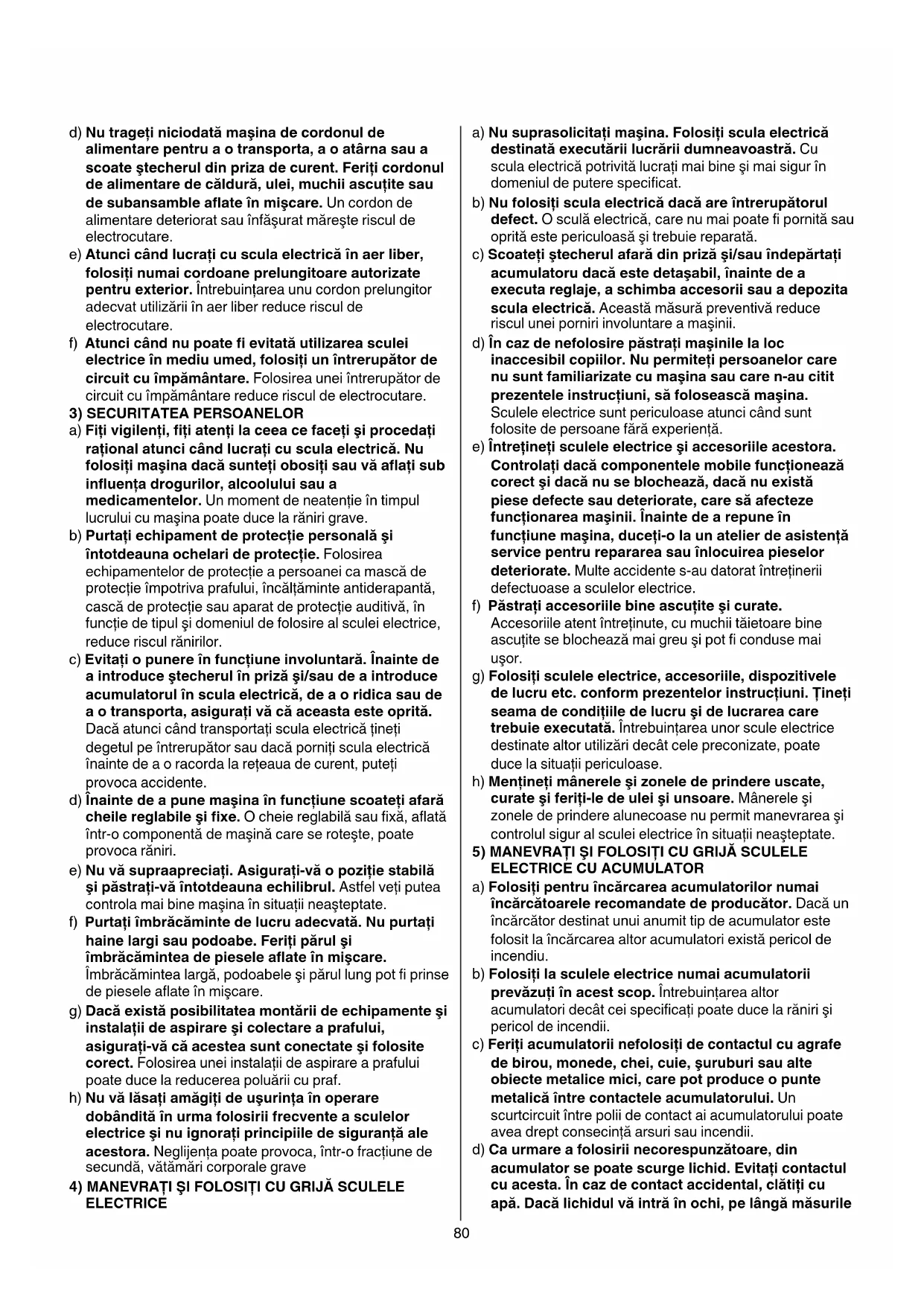

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, fiţi atenţi la ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu scula electrică. Nu folosiţi maşina dacă sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţi echipament de protecţie personală şi întotdeauna ochelari de protecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi fixe. O cheie reglabilă sau fixă, aflată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot fi prinse de piesele aflate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. h) Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specificat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi sculele electrice şi accesoriile acestora. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot fi conduse mai uşor. g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. h) Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate.

a) Folosiţi pentru încărcarea acumulatorilor numai încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor acumulatori există pericol de incendiu. b) Folosiţi la sculele electrice numai acumulatorii prevăzuţi în acest scop. Întrebuinţarea altor acumulatori decât cei specificaţi poate duce la răniri şi pericol de incendii. c) Feriţi acumulatorii nefolosiţi de contactul cu agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot produce o punte metalică între contactele acumulatorului. Un scurtcircuit între polii de contact ai acumulatorului poate avea drept consecinţă arsuri sau incendii. d) Ca urmare a folosirii necorespunzătoare, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental, clătiţi cu apă. Dacă lichidul vă intră în ochi, pe lângă măsurile81 aminite consultaţi şi un medic. Lichidul care se scurge din acumulator poate provoca iritarea pielii sau arsuri. e) Nu folosiţi un acumulator sau o sculă electrică cu acumulator deteriorat sau modificat. Acumulatorii deterioraţi sau modificaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. f) Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la foc sau temperaturi de peste 130°C poate duce la explozii. g) Respectaţi toate instrucţiunile de încărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului şi mări riscul de incendiu.

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calificat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii. b) Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta. INSTRUCŢIUNI DE SIGURANŢĂ PENTRU MAŞINA DE

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate fi conectat

• Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a fi cancerigen)

• Asiguraţi-vă că comutator D 2 este în poziţia din mijloc (poziţia de blocaj) înainte de a executa reglaje ale sculei electrice sau de a înlocui accesoriile precum şi în cazul de transport sau depozitare a sculei electrice ACCESORII

• SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel puţin egală cu turaţia maximă la mers în gol a aparatului

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Verificaţi întotdeauna dacă tensiunea de alimentare este aceeaşi cu tensiunea indicată pe plăcuţa de identificare a încărcătorului

• Securizaţi piesa de lucru (o piesă de lucru fixată cu clame sau într-o menghină este ţinută mult mai în siguranţă decât manual)

• Folosiţi detectoare adecvate pentru depistarea conductelor şi conductorilor de alimentare sau apelaţi în acest scop la întrerprinderea locală de furnizare a utilităţilor (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

ÎN TIMPUL FUNCŢIONĂRII

• Apucaţi scula electrică de suprafeţele de prindere izolate atunci când executaţi operaţii în cursul cărora accesoriul sau şurubul poate atinge fire electrice ascunse (contactul un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare)

• În cazul unor defecţiuni electrice sau mecanice, imediat deconectaţi instrumentul sau scoateţi încărcătorul de la sursa de energie

ÎNCĂRCAREA/BATERIILOR

• Acest încărcător poate fi folosit de către copiii mai mari de 8 ani şi de către persoane cu capacităţi fizice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi cunoştinţe, numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a încărcătorului şi înţeleg pericolele pe care aceasta le implică (în caz contrar există pericol de manevrare greşită şi răniri)

• Supravegheaţi copiii (astfel veţi fi siguri că aceştia nu se joacă cu încărcătorul)

• Copiii nu au voie să cureţe şi să întreţină încărcătorul fără a fi supravegheaţi

• Utilizaţi numai încărcătorul SKIL 2610Z07481 şi acumulatorul/acumulatori SKIL 2610Z07330 cu acest instrument

• Nu atingeţi firele de contact al încărcătorului

• Nu expuneţi la ploaie instrumentul/încărcătorul/bateria

• Nu încărcaţi bateria în locuri umede sau ude82

• Nu folosiţi încărcătorul dacă acesta deteriorat, adresaţi-vă la una din Staţiile de Deservire SKIL – reprezentantul oficial înregistrat – pentru verificările de rigoare

• Nu folosiţi încărcătorul dacă cablu sau fişa sînt deteriorate, adresaţi-vă la una din Staţiile de Deservire SKIL – reprezentantul oficial înregistrat – pentru verificările de rigoare

• Nu folosiţi bateria dacă aceasta este avariată; ea trebuie înlocuită imediat

• Nu dezasamblaţi încărcătorul sau bateria

• Nu încercaţi să reîncarcaţi bateriile de unică folosinţă utilizând încărcătorul

• Temperatură ambiantă admisă (instrument/încărcător/ acumulator): - în timpul încărcării 0...+45°C - în timpul funcţionării –20...+50°C - în timpul depozitării –20...+50°C

3 Citiţi manual de instrucţiuni înainte de utilizare 4 Folosiţi încărcătorul numai în interior 5 Izolaţie dublă (nu este necesar fir de împământare) 6 Polaritatea incorectă a conexiunii încărcătorului poate provoca un pericol (încărcaţi bateria numai cu încărcătorul furnizat) 7 Oprire automată când încărcătorul se încinge prea tare (siguranţa termică se arde şi încărcătorul devine inutil) 8 Nu aruncaţi sculele electrice și bateriile direct la pubelele de gunoi UTILIZAREA

• Încărcarea bateriei 9 - bateriile instrumentelor noi nu sunt încărcate complet - conectaţi încărcătorul la sursa de alimentare conform ilustraţiei - introduceţi bateria în încărcător - lampa roşie B se va aprinde indicând că bateria se încarcă - lampa roşie B va rămâne aprins atâta timp cât bateria este conectat la încărcător şi încărcătorul este în priza de perete ! scoateţi bateria din încărcător după încărcare, acest lucru va mări termenul de funcţionare a bateriei IMPORTANT: - după 8 ore de la introducerea bateriei în acumulator operaţia de încărcare va fi încheiată - în timpul încărcării, încărcătorul şi bateria pot să se încălzească; aceast lucru este normal şi nu indică apariţia vreunei probleme - înainte de introducerea bateriei în încărcător, asiguraţi-vă că suprafaţa exterioară a bateriei este curată şi uscată - nu încărcaţi la temperaturi mai joase de 0°C şi mai mari de 45°C, acest fapt a deteriora grav bateria şi încărcătorul - nu scoateţi bateria din instrument în timpul funcţionării acestuia ! un bateria nou sau care nu a fost utilizat un timp mai îndelungat atinge capacitatea maximă numai după aproximativ 5 cicluri de încărcare/ descărcare - nu reîncărcaţi bateria în repetate rânduri numai la câteva minute de funcţionare, acest fapt poate duce la reducerea timpului de funcţionare şi eficienţei bateriei - dacă nu veţi utiliza instrumentul o perioadă mai îndelungată se recomandă să deconectaţi încărcătorul de la sursa de energie

• Control de viteză pentru start încet !

• Schimbarea direcţiei de rotaţie @ - dacă pârghia nu se aşa în poziţia corectă stânga/ dreapta, întrerupător C 2 nu va putea fi acţionat ! schimbaţi direcţia de rotaţie abia atunci când aparatul este complet oprit

• Înlocuirea biţi # - introduceţi bitul mat adânc în mandrina ! nu folosiţi biţi cu coadă deteriorată

• Reglajul cuplului (VariTorque) $ - ale ambreajului randamentul cuplurilor de torsiune va spori în cazul în care inelul ambreajului F este sucit de la poziţia 1 la 20, poziţia G va bloca ambreajul pentru a permite găurirea unor porţiuni mai dificile - în cazul în care aţi nimerit peste un şurub, încercaţi pentru început poziţia 1 al VariTorque şi apăsaţi până când veţi obţine adâncimea necesară

• Selecţie mecanică a treptelor de turaţie % - setaţi comutatorul H la viteza dorită ! acţionaţi comutatorul de selecţie a treptelor de turaţie în timp ce scula funcţionează lent

- moment de rotaţie mare - pentru ghidarea şuruburilor şi pentru găuriri de diametre mari - pentru realizarea de filete 2 = VITEZĂ MAXIMĂ - moment de rotaţie scăzut - pentru găuriri de diametre mai mici

• Lampă J ^ Lampa J se aprinde automat dacă se acţionează întrerupătorul C 2

• Mânuirea şi dirijarea sculei & ! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri - menţineţi fantele de ventilaţie K 2 neacoperite - nu exercitaţi prea multă presiune asupra aparatului; lăsaţi aparatul să funcţioneze

SFATURI PENTRU UTILIZARE

• Folosiţi biţi juste * ! folosiţi numai biţi ascutite

• La găurirea în metale feroase - când este necesară găurirea la un diametru mare, efectuaţi întâi o găurire intermediară, la diametru mai mic - ungeţi cu ulei din când în când burghiul

• Atunci când doriţi să suciţi un şurub la marginea, colţul, capătul lemnului, se recomandă să faceţi o gaură cu instrumentul de găurit pentru a evita crăparea lemnului

• Pentru o utilizare optimală a instrumentului este necesară exercitarea unei presiuni constante asupra şurubului, în special la schimbare83

• În cazul înşurubării într-un lemn tare se recomandă efectuarea în prealabil a unei găuri

• Găurire aşchiată în lemn (

• Găurire în ziduri fara praf )

• Găurire în plafoane fara praf ¡

• Găurire în tigle fara a aluneca ™

• Această sculă nu este destinată utilizării profesionale

• Păstraţi instrumentul şi încărcătorul curat - curăţaţi cu alcool sau curăţător de contacte contactele de încărcare al încărcătorului

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula/încărcătorul are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula sau încărcătorul în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasca la www.skil.com) - în cazul unui încărcător defect, trimiteţi atât la distribuitorul sau la centrul de service SKIL MEDIUL

sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul 8 vă va reaminti acest lucru

• Măsurat în conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de <70 dB(A) (abaterea standard: 3 dB) iar nivelul vibraţiilor ✱ m/ s² (suma vectiorială a trei direcţii; incertitudine K = 1,5 m/ s²) ✱ când găuriţi în metal <2,5 m/s² ✱ când înşurubăriţi <2,5 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate semnificativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere
