1005 AM - Batteridrevet drill SKIL - Gratis bruksanvisning og manual

Ofte stilte spørsmål - 1005 AM SKIL

BRUKSANVISNING 1005 AM SKIL

Laddning av batteri 9

el-vaerktojet til formal, som ligger utden for det fastsatte anvendelsesomrade, kan fore til farlige situationer.

1 = LAV OMDREJNINGSTAL
- stor traekkraft
- for iskruning og boring ved store diametre på bor
- for gevindskaering
2 = HOJ OMDREJNINGSTAL
- lavere traekkraft
- for boring ved små diametre

• Spotlight J 16

Spotlight J lyser automatisk op, nar afbryder C ② aktiveres

• Dette verktøyet er beregnet til boring i tre, metall, keramikk og kunststoff; verktøj med elektronisk turtallsregulering og hoyre-/ venstregang er øgså egnet til skruing og gjengeskjaering
• Dette verktøyet er/DDne beregnet paa profesjonell bruk
• Les og ta varè pà donne brukerveiledningen ③

TEKNISKE DATA ①

Max. dreiemoment for hard skruing jf.ISO 5393:.36Nm

VERKTOYELEMENTER ②

A Lader
B Röttl ladelys
C Bryter til av/pa og turtallsregulering
D Bryter til endring av dreieretning
E Selvsennende chuck
F Ring til momentinnstilling
G Last stilling (clutch)
H Girvalgbryter
J Spotlight
K Ventilasjonsapninger

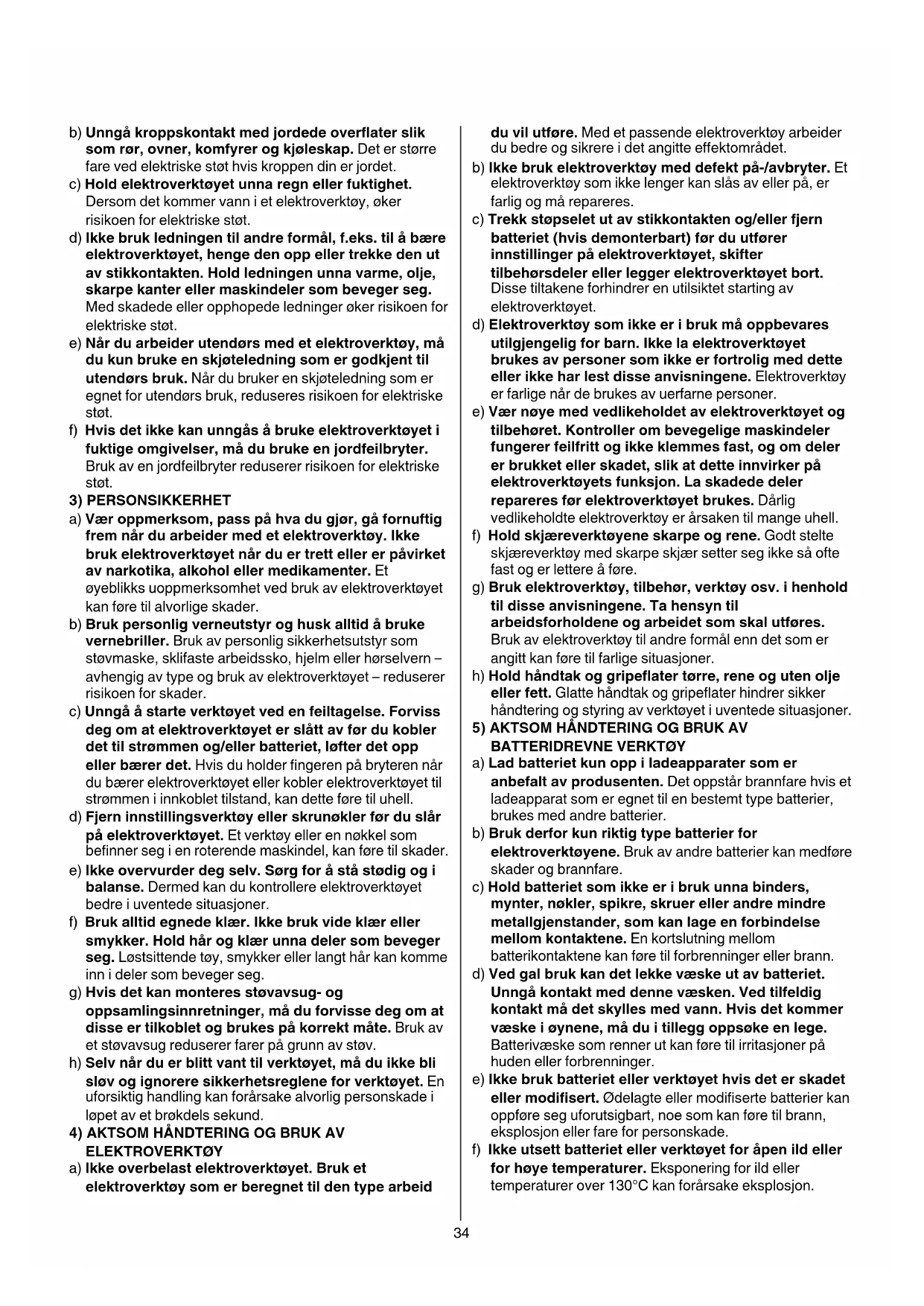

SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKTOY

ADVARSEL Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisingene nedenfor kan medfrole elektrisk støt, brann og/eller alvorlige personskader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvende uttrykkekabet "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan före til ulykker.
b) Ikke arbeid med elektroverktoyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare vaesker, gass erler stov. Elektroverktoylager gnister som kan antennene stov erler damper.
c) Hold barn og andre personer unna nare elektroverktoyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktoyet.
2) ELEKTRISK SIKKERHET
a) Stopselet til elektroverktøyet på passerinn i stikkontakten. Stopselet pågressive forandres på noen som helst på. IkkeBrukadapterstopsler sammen med jordee maskiner. Bruk av stopsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske stot.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjoleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

c) Hold elektroverktoyet unna regn aller fuktigkeit. Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stot.

d) Ikke bruk ledningen til andre formål, f.eks. til Å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Nár du arbeider utendørs med et elektroverktøy, ma du kun bruke en skjoteledning som er godkjent til utendørs bruk. Nár du bruker en skjoteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås Å bruke elektroverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem nær du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet nær du er trett eller er pavirket av narkotika, alkohol eller medikamenteer. Et øyeblinkks uoppmerksomhet ved bruk av elektroverktøyet kan fore til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid Å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilaste arbeidssko, hjelm eller horselvern - avhengig av type ogBruk av elektroverktoyet - reduserer risikoen for skader.

c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av För du kobler det til strommen og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren nár du bærer elektroverktøyet eller kobler elektroverktøyet til strommen i innkoblet tilstand, kan dette före til uhell.

d) Fjern innstillingsverktøy eller skrunokler før du slar på elektroverktøyet. Et verktøy aller en nokkel som befinner seg i en roterende maskindel, kan fore til skader.

e) Ikke overvurder deg selv. Sørg for Å stå stødig og i balanse. Dermen kan du kontrollere elektroverktøyet bedre i uventede sitausjoner.

f) Bruk alltid egnede klær. Ikke bru k vide klær eller smykker. Hold har og klær unna deler som beveger seg. Lostsittende toy, smykker ell er langt har kan komme inn i deler som beveger seg.

g) Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farer pa grunn av stov.

h) Selv nár du er blittvant til verktøyet, ma du ikke bli slov og ignorerere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i Iopet av et brokdels sekund.

4) AKTSOM HändTERING OG BRUK AV ELEKTROVERKTÖY

a) Ikke overbelast elektroverktoyet. Bruk et elektroverktoy som er beregnet til den type arbeid

5) AKTSOM HANDTERING OG BRUK AV BATTERIDREVNE VERKTÖY

du vil utfore. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradyet.
b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke longer kan slås av eller på, er farlig og på repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) for du utforer innstillinger pa elektroverktoyet, skifter tilbehorsdeler erler legger elektroverktoyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktoyet.
d) Elektroverktøy som ikke er iBruk på oppbevares utilgengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest,this anvisingene.Elektronverktoy er farlige nár de Brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, sik at dette innvirker på elektroverktøyes funksjon. La skadede deler repareres for elektroverktøyet brukes. Dárlig vedlikeholdte elektroverktøy er ársaken til mange uhell.
f) Hold skjæverktøyene skarpe og rene. Godt stelte skjæverktøy med skarpe skjær setter seg ikke sa ofte fast og er lettere Å före.
g) Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisiningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt kan fere til farlige situasjoner.
h) Hold handtak og gripeflater tøre, rene og uten olje ell er fett. Glatte handtak og gripeflater hindrer sikker handtering og styring av verktøyet i uventede situasjoner.
a) Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktoyene. Bruk av andre batterier kan medfore skader og brannfare.
c) Hold batteriet som/DDke er i bruk unna binders, mynter, nokler, spikre, skruer ell er andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutting mellom batterikontaktene kan fore til forbrenninger ellbrann.
d) Ved gal bruk kan det lekke vaeske ut av batteriet. Unngå kontakt med denen væsken. Ved tilfeldig kontakt mä det skylles med vann. Hvis detkommen væske i øynene, mä du i tillegg oppsoke en lege. Batterivæske som renner ut kan fore til irritasjoner på huden eller forbrenninger.
e) Ikke bruk batteriet aller verktoyet hvis det er skadet aller modifisert. Ødelagte aller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon aller fare for persorskade.
f) Ikke utsett batteriet aller verktøyet for øpen ild eller for høye temperaturer. Ekspondering for ild eller temperaturer over 130^ kan forårsake eksplosion.

g) Folg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert iBruksanvisningen. Feil lading uller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.
6) SERVICE
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resvedeler. Slik opprettholdes elektroverktoyets sikkerhet.
b) Ikke utfor service pa odelagte batterier. Service pa batterier skal alltid utfores av produsenten ell godkjente forhandlere.

SIKKERHETSANVISNER FOR OPPLADBAR DRILL/ SKRUTREKKER

GENERELL

• Stov fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan vare skadelig (kontakt med eller inhalering av stov kan gi allergiske reaksjoner og/eller sykdommer i质量和rettsorganene for brukeren aller personer i nærhen); bruk stovmaske og arbeid med stovfjerningsutstyr när det er mulig
• Visse typé stov er klassifisert som kreftfremkallende (som f.eks. stav fra eik og bok), spesielt sammen med tilsetningsstoffer for trebehandling; bruk stovmaske og arbeid med stovfjerningsutstyr när det er mulig
  Folg de nasjonale krav, nár det gjelder stov for de materialer du onsker a arbeide med
• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)
• Sorg for at bryter D ② er i midterste (låst) posisjon før du utfærer innstillniger på verktøyet eller skifter tilbehorsdeler eller bærer eller legger verktøyet bort

TILBEHØR

• SKIL kan kun garantere et feilfritt verktoy dersom original-tilbehør brukes
• Bruk kun tilbehör med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

FOR BRUK

• Ungå skade p.g.a. skruer, spiker eller andre elementer i arbeidsstykket; fjernes for man starter jobben
• Sjekk alltid at tilførnt spennenen er den samme som oppgitt på laderens merkeplate
• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holds fast for hand)
• Bruk egnede detektorer til ø finne skjulte strøm-/ gass-/vannledninger, eller spør hos det lokale el-/ gass-/vannverket (kontakt med elektriske ledninger kan medføre brann og elektrisk støt; skader på en gassledning kan fore til eksplosjon; inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt)

UNDER BRUK

• Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatstilbehoret eller skruen kan treffe på skjulte stromledninger (kontakt med en spenningsførende ledning kan øgså sette elektroverktøyets metalldeler under spenning og före til elektriske støt)

LADING/BATTERIENE

• I tilfelle noe elektrisk ell er mekanisk unormalt, sla oyeblikkelig av bryteren ell ta ut laderen fra stikkontakten
• Denne laderen kanBrukes av barn fra 8 ar og oppover og personer med reduserte fysisiskeller sansemessige evner ellmer Manglende erfaring og kunnskap hvisBruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommen har fatt opplaering i sikker bruk av laderen, og forstarfaren som er forbundet medBruken (ellers er det fare for feilbetjening og personskader)
  Barn ma vare under oppsyn (slik kan du sorge for at barn/DDleker med laderen)
  Barn må ikke rengjøre og vedlikeholde laderen uten oppsyn
• Bruk bare SKIL-lader 2610Z07481 og SKIL-batteriet(batterier) 2610Z07330 med dette verktøyet
• Ikke berør kontaktene i laderen
• Utsett ikke verktøy/lader/batteriet for regn
• Batteriet mä ikke lades i fuktige aller våte omgivelser
• Bruk/DDaleren nár den er skadet; ta den med til et autorisert SKIL serviceverksted for en sikkerhetssjek
• Bruk/DDLaderen dersom ledning ell plugg er skadet; ledning ell plugg bOr straks skiftes ut pa et autorisert SKIL serviceverksted
• Bruk ikke batteriet nár de er skadet; de má byttes ut umiddelbart
• Demontere/DDke lader/eller batteriet
• Forsök ikke lade opp batterier, som ikke er oppladbare, med laderen
• Tillatt omgivelsestemperatur (verktøy/lader/batteri):

-ved lading 0...+45°C
-ved drift -20...+50°C
-ved lagring -20...+50°C

FORKLARING AV SYMBOLER PÅ VERKTÖY/LADER/BATTERI

③ Les instruksjonsboken f#r bruk
④ Laderen skal kun brukes innendørs
⑤ Dobbeltisolert (ikke nadvendig med jordingsleder)
⑥ Ombytting av polene ved tilkobling av laderen kan medfore fare (batteriet skal kun lades med den medfolgende laderen)
⑦ Automatism utkobling nár laderen blir for varm (termisk sikring Ioser ut og laderen kan/DDKE brukes)
Kast aldri elektroverktoy og batterier i husholdningsavfallet

BRUK

• Batteriopplading ⑨

• batteriet er/DD fullt oppladet pnye verktoy

• kople laderen med en stikkontakt som vist
• sett batteriet i laderen
• rodt lys B slas pa, og indikerer at batteriet blir ladet
• rodt lys B vil��e pã sangle batteriet er koblet til laderen og laderens plugg star i stikkontakten

! ta ut batteriet fra laderen etter ladetiden er ute; sik forlenges levetid av batteriet

VIKTIG:

• etter 8 timer er lading fullfort og batteriet kan brukes
• under lading kan laderen og batteriet vare varm a berore; dette er vanlig og indikerer ikke et problem
• se til at overflaten på batteriet er ren og tørr før det settes i laderen
• opplading må ikke foregå ved temperaturer lavere enn 0^ og over 45^ ; dette vil forårsake alvorlig skade pa batteriet og laderen
• ta/DDke ut batteriet mens verktoyet er i gang
  ! et nytt batteri eller et batteri som ikke har vaert brukt over lengre tid gir Forst sin fuller effekt etter ca. 5 oppladings-/utladingssykluser
• gjenta ikke oppladingen etter kun noen få minutters bruk; dette kan resultere i reduksjon av brukstiden og effektiviteten
• dersom verktøyet ikke har vaert benyttet på lang tid er det bestå trekke laderen ut av stikkontakten

Av/pa 10
- Turtailsregulering for myk-start ⑪
- Endring av dreieretning 12

• hvis ikke retningshendelen er riktig satt i venstre/høyre posisjon, sperres bryteren C ②

! endre bare dreieretning nár verktøyet er helt stillestaende

• Bytting av bits 13

• sett bit sá dybt som mulig inn i chucken
  ! bruk aldri bit med skadet tange

Momentinnstilling (VariTorque) 14

• kraft vil øke dersom clutch-ringen F fores fra 1-20; den stilling G vil lase clutchen for a tillate boring eller skruing med tung belastning

• ved skruing, prov først med VariTorque stilling 1 og øk inntil den onskede dybde er nadd

• Mekanisk girvalg 15

• sett bryteren H på onsket turtall
  ! bruk girvalgbryteren'nar verktoyet gär sakte
  1 = LAV HASTIGHET

• hóy vridningsmoment
• for skrutrekking og boring av stor diameter
• for gienging
  2 = HØY HASTIGHET
• liters vridningsmoment

• for boring av liters diameter

• Spotlight J 16

Spotlight J tennes automatisk nár bryteren C ② blir aktiver

• Grep og styring av verktoyet 17

! under arbeid, hold verktøyet alltid i grätt(græ) grepsområde(r)
- hold ventilasjonsapningen K ②utildekket
- ikke utov for meget press på verktøyet; la verktøyet gjore jobben for deg

BRUKER TIPS

• Dette verktøyet er/DDne beregnet paa profesjonell bruk

• Hold verktøyet og laderen ren

• rengjør kontakten i laderen med alkohol eller contact ren

! ta ut laderen fra stikkontakten for rengjoring

Hvis elektroverktoyet/laderen til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, ma reparasjonen utfores av et autorisert serviceverksted for SKIL-electroverktoy

• send verktøyet eller laderen i montert tilstand med kjøpsbevis til leverandøren eller naermeste SKIL serviceverksted (adresser liksom service diagram av verktøyet finner du på www.skil.com)
• dersom laderen er defekt send bade laderen og batteriet til leverandoren aller til SKIL sin serviceverksted

MILJO

Kast aldri elektroverktoy, batterier, tilbehør og emballasje i husholdningsavfallet (kun for EU-land)

• i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonalrett, ma elektroverktoy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg
• symbolet ⑧ er patrykt som en pâminnelse nár utskiftning er nodvendig
  ! För batteriene kastes, tape polene mede tykk tape forå unngå kortslutning

STØY/VIBRASJON

• Malt ifolge EN 60745 er lydtrykknivaet av dette verktoyet < 70 dB(A) (standard deviasjon: 3 dB) og vibrasjonsnivaet m / s^2 (vektorsum fra tre retninger; usikkerhet K = 1,5 m/ s^2 )

• ved boring i metall < 2,5 m/s^2

• ved skruing < 2,5 m/s^2

• Det avgitte vibrasjonsiváet er blitt malt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til á sammenligne et verktóy med et annet, og som et forelpig overslag over ekspponering for

vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt
- bruk av verktøyet til andre oppgaver, eller med annet aller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponderingsnivået
- tidsrommene nár verktóyet er avslätt eller nár det gär men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsniváet
! beskytt deg selv mot virkningene av vibrasjoner ved Å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din

FIN

Akkuruuvinvaannin/-porakone 1005

ESITTELY
