BRUKSANVISNING 2830 AJ SKIL

!beskyt batteri terminaler med bredt tape for at undgå kortslutning

STØJ/VIBRATION

• Dette verktøyet er beregnet til boring i tre, metall, keramikk og kunststoff; verktøj med elektronisk turtallsregulering og høyre-/ venstregang er også egnet til skruing og gjengeskjaering
• Dette verktøyet er ikke beregnet på profesjonell bruk
  Les og ta vare pa donne brukerveiledningen ③

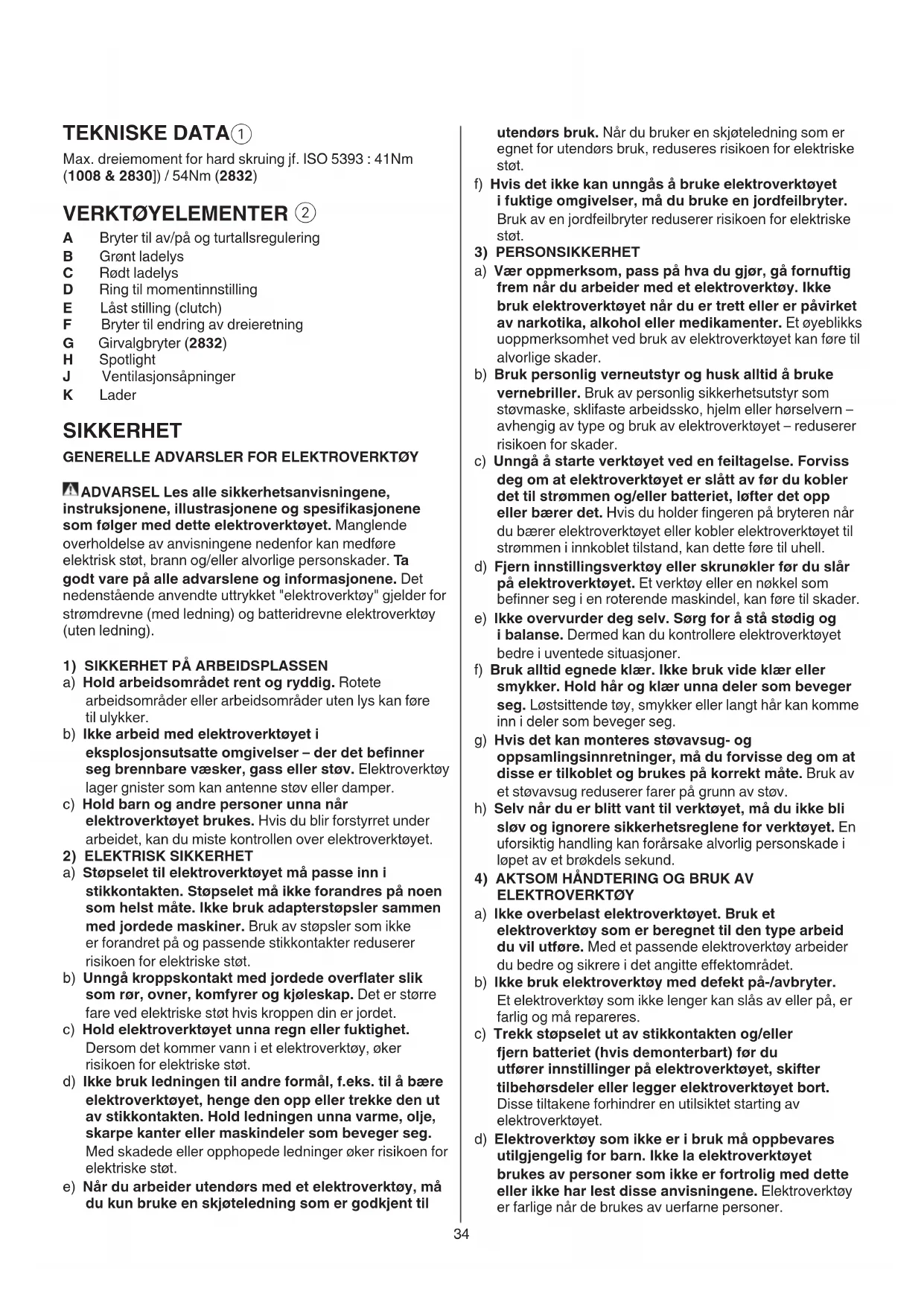

TEKNISKE DATA①

Max. dreiemoment for hard skruing jf. ISO 5393:41Nm (1008 & 2830)]/54Nm (2832)

VERKTOYELEMENTER ②

A Bryter til av/pa og turtallsregulering
B Gront ladelys
C Regt ladelys
D Ring til momentinnstilling
E Last stilling (clutch)
F Bryter til endring av dreieretning
G Girvalgbryter (2832)
H Spotlight
J Ventilasjonsapninger
K Lader

SIKKERHET

GENERELLE ADVARSLER FOR ELEKTKOVERTOY

ADVARSEL Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og spesifikasjonene som følg mer dette elektroverktøyet. Manglende overholdelse av anvisingene nedenfor kan medfrolelektrisk støt, brann og/eller alvorlige persorskader. Ta godt varpe alla advarslene og informasjonene.Det nedenstæende anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan fere til ulykker.
b) Ikke arbeid med elektroverktoyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare vasker, gass erler stov. Elektroverktoylager gnister som kan antennene stov erler damper.
c) Hold barn og andre personer unna narelektroverktoyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektoverktoyet.
a) Stopselet til elektroverktøyet på passerinn i stikkontakten. Stopselet pågressive forandres på noen som helst på. IkkeBrukadapterstopsler sammen med jordee maskiner. Bruk av stopsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater slick som rør, ovner, komfyrer og kjoleskap. Det er større fare ved elektriske stø hvis kroppen din er jordet.
c) Hold elektroverktoyet unna regn erler fuktigkeit. Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stot.
d) Ikke bruk ledningen til andre formål, f.eks. til Å bare elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Nár du arbeider utendørs med et elektroverktøy, ma du kun bruke en skjoteledning som er godkjent til

utendørs bruk. Når du bruker en skjeteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngas Å bruke elektroverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske stot.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet när du er trett eller er pavirket av narkotika, alkohol eller medikamenter. Et øyeblikskuoppmerksomhet ved bruk av elektroverktøyet kan.fore til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilaste arbeidssko, hjelm eller horselvern - avhengig av type ogBruk av elektroverktoyet - reduserer risikoen for skader.

c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av För du kobler det til strømmen og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryterenningar du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette fore til uhell.

d) Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy ellen nokkel som befinner seg i en roterende maskindel, kan fore til skader.

e) Ikke overvurder deg selv. Sørg for á stå stødig og i balanse. Dermen kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bru k vide klær ell er smykker. Hold här og klær unna deler som beveger seg. Løstsittende toy, smykker ell er langt här kan komme inn i deler som beveger seg.

g) Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farer pa grunn av stov.

h) Selv nár du er blittvant til verktoyet, ma du ikke blislov og ignorerere sikkerhetsreglene for verktoyet. Enuforsiktig handling kan forarsake alvorlig personskade i Iopet av et brkdels sekund.

4) AKTSOM HändTERING OG BRUK AV ELEKTKOVERKTÖY

a) Ikke overbelast elektroverktoyet. Bruk et elektroverktoy som er beregnet til den type arbeid du vil utfore. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.
b) Ikke bruk elektroverktoy med defekt pa-/avbryter. Et elektroverktoy som ikke lenger kan slås av eller pa, er farlig og ma repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) for du utfører innstlinger på elektroverktøyet, skifter tilbehorsdeler eller legger elektroverktøyet bort. Disse tiltakene forbinder en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk på oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest,this anvisingene.Elektroverktøy er farlige nár de brukes av uerfarne personer.

5) AKTSOM HändTERING OG BRUK AV BATTERIDREVNE VERKTÖY

e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehørt. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, sik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres for elektroverktøyet brukes. Dárlig vedlikeholdte elektroverktøy er ørsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke sa ofte fast og er lettere Å före.
g) Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt kan fore til farlige situjasoner.
h) Hold handtak og gripeflater tøre, rene og uten olje erller fett. Glatte handtak og gripeflater hinderer sikker handtering og styring av verktøyet i uventede situasjoner.
a) Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktoyene. Bruk av andre batterier kan medfore skader og brannfare.
c) Hold batteriet som ikke er i bruk unna binders, mynter, nokler, spikre, skruer aller andreindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan fore til forbrenninger aller brann.
d) Ved gal bruk kan det lekke vaeske ut av batteriet. Unnga kontakt med donne vasken. Ved tilfeldig kontakt ma det skylles med vann. Hvis det kommer vaseke i oynene, ma du i tillegg oppsoke en lege. Batterivaeske som renner ut kan fore til irritasjoner pa huden erler forbrenninger.
e) Ikke bruk batteriet eller verktoyet hvis det er skadet eller modifisert. Odelagte aller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan fere til brann, eksplosion eller fare for personskade.
f) Ikke utsett batteriet aller verktoyet for apen ild aller for hoye temperaturer. Ekspondering for ild aller temperaturer over 130^ kan forarsake eksplosjon.
g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert iBruksanvisingen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.
6) SERVICE
a) Maskinen din skal alltid kun repareres av kualifisert fagpersonale og kun med originale resvedeler. Slik opprettholdes elektroverktoyets sikkerhet.
b) Ikke utfor service pa odelagte batterier. Service pa batterier skal alltid utfores av produsenten eller godkjente forhandlere.

SIKKERHETSANVISNER FOR OPPLADBAR DRILL/ SKRUTREKKER

GENERELL

• Stov fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan vare skadelig (kontakt med ell er inhalering av stov kan gi allergiske reaksjoner og/ eller sykdommer i andrettsorganene for brukeren ell er personer i nærhen); bruk stovmaske og arbeid med stovfjerningsutstyr narr det er mulig

• Visse typer stov er klassifisert som kreftfremkallende (som f.eks. stov fra eik og bok), spesielt sammen med tilsetningsstoffer for trebehandling; bruk stovmaske og arbeid med stovfjerningsutstyr när det er mulig
  Folg de nasjonale krav, nár det gjelder stov for de materialer du onsker a arbeide med

• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)
• Sorg for at bryter F ② er i midterste (låst) posisjon før du utfær innstillniger på verktøyet eller skifter tilbehorsdeler eller bærer eller legger verktøyet bort

TILBEHØR

• SKIL kan kun garantere et feilfritt verktoy dersom originaltilbehør brukes
• Bruk kun tilbehör med et godkjent turtall som er minst like hýyt som verktóyets hóyeste tomgangsturtall

FØR BRUK

• Ungå skade p.g.a. skruer, spiker eller andre elementer i arbeidsstykket; fjernes for man starter jobben
• Sjekk alltid at tilfør spentingen er den samme som oppgitt pa laderens merkeplate
• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hand)
• Bruk egnede detektorer til ø finne skjulte strøm-/ gass-/vannledninger, eller spør hos det lokale el-/ gass-/vannverket (kontakt med elektriske ledninger kan medføre brann og elektrisk støt; skader på en gassledning kan fore til eksplosjon; inntreng i en vannledning forårsaker materielle skader og kan medfore elektriske støt)

UNDER BRUK

• Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfør er arbeid der innsatstilbehoret eller skruen kan treffe på skjulte stromledninger (kontakt med en spenningsførende ledning kan øgså sette elektroverktøyets metalldeler under spenning og före til elektriske støt)
  I tilfelle noe elektrisk ell er mekanisk unormalt, sla oyeblinkkelig av bryteren ell ta ut laderen fra stikkontakten

LADING/BATTERIENE

Denne laderen kan brukes av barn fra 8 ar og oppover og personer med reduserte fysiske eller sansemessige evner uller manglende erfaring og kunnskap hvisBruken skjer under tilsyn av en person som er ansvarlig for sikkerheten,

eller vedkommene har fatt opplaering i sikker bruk av laderen, og forstar farenesom er forbundet med bruken (ellers er det fare for feilbetjening og personskader)

Barn må vare under oppsyn (slik kan du sorge for at barn/DDleker med laderen)
Barn må ikke rengjøre og vedlikeholde laderen uten oppsyn
- Bruk bare SKIL-lader 2610Z08495 aller 2610Z08496 og SKIL-batteriet 2610Z08494 med dette verktøyet
Lad altid batteriet med laderen som folger med
- Ikke berør kontaktene i laderen
- Utsett ikke verktøy/lader/batteriet for regn
- Batteriet mä jegke lades i fuktige eller våte omgivelsen
- Bruk ikke laderenningar den er skadet; ta den med til et autorisert SKIL serviceverksted for en sikkerhetssjekk
- Bruk jeg laderen dersom ledning eller plugg er skadet; ledning eller plugg bør straks skiftes ut på et autorisert SKIL serviceverksted
- Bruk ikke batteriet nár de er skadet; de må byttes ut umiddelbart
- Demontere jegke lader eller batteriet
- Forsak jegå lade opp batterier, som ikke er oppladbare, med laderen
- Tillatt omgivelsestemperatur (verktøy/lader/batteri):

-ved lading 0 +45^
-ved drift -20...+50°C
-ved lagring -20...+50°C

FORKLARING AV SYMBOLER PÅ VERKTÖY/LADER/BATTERI

③ Les instruksjonsboken før bruk
④ Laderen skal kun brukes innendors
Dobbeltisolert (ikke nadvendig med jordingsleder)
⑥ Batterier vil eksplodere hvis de blir brent, derfor m man aldri brenne batteriene
⑦ Oppbevar verktoy/lader/batteriet pa et sted der temperaturen ikke overstiger 50^
Kast aldri elektroverktoy og batterier i husholdningsavfallet

BRUK

• Kombinert bryter for på/av og hastighetsinstilling A ② Reguler den trinnlse hastighet fra 0 til maksimun ved ä trykke mere eller mindre på bryteren

• Batterioplading ⑨ !fjern batteriet fra verktøyet -kople laderen med en stikkontakt som vist⑨a -gront lys B slås på, og indikerer at laderen er klart til bruk⑨a -sett batteriet i laderen som vist⑨b -rolt lys C slås på, og indikerer at batteriet blir ladet⑨c

• etter ca. 3 timer (2610Z08495) / 5 timer (2610Z08496) er batteriet fullt oplatet og gront lys B slar pa ⑨ d !ta ut batteriet fra laderen etter ladetiden er ute; sik forlenges levetid av batteriet VIKTIG:

-dersom rodt lys C ilke slar pa etter at man har satt batteriet i laderen, kan dette bety at batteriet er for kaldt ell er varmt (laderen lader kun batteriet ved temperaturer mellom 0^ og 45^ )
-lithium-ion batteriet kan lades til enhver tid (nár ladingen avbrytes, skades batteriet icke)
-lithium-ion batteri behover ikke à vare utladet for de lades opp (ingen "minneeffekt" slick som i nikkel-kadium batterier)
-under lading kan laderen og batteriet vaere varm a berore; dette er vanlig og indikerer icke et problem
-se til at overflaten pa batteriet er ren og torr for det settes i laderen
-ta seksut batteriet mens verktoyet er i gang
-dersom verktoyet ikke har vaert benyttet på lang tid er det bestå trekke laderen ut av stikkontakten
-nar lithium-ion batteriet er tomt, slas verktoyet av automatisk
-en betydelig redusert arbeidsperiode etter lading tyder pa at batteriet er slitt ut og bo r byttes ut

Endring av dreieretning 10

-hvis ikke retningshendelen er riktig satt i venstre/hoyre posisjon, sperres bryteren A ②

lendre bare dreieretning nár verktøyet er helt stillestaende

• Bytting av bits ⑪

!bruk aldri bit med skadet tange

Momentinnstilling (VariTorque) 12

-kraft vil oke dersom clutch-ringen D fores fra 1-19; den stilling E vil lase clutchen for a tillate boring eller skruing med tung belastning
-ved skruing, prov forst med VariTorque stilling 1 og ok inntil den onskedede dybde er nadd

• Mekanisk girvalg ⑬ (2832)

-lav turtall
-hoy vridningsmoment
-for skrutrekking og boring av stor diameter
-for gjenging

HIGH

-hoy turtall
-litten vridningsmoment
-for boring av liten diameter

• Batterivern

Slar av verktoyet aller hinderer at verktoyet slas pa, nara belastningen er for hoy
-batteriets temperatur ikke er innenfor tillatt driftstemperaturomrade på -20 til 50^
-lithium-ion batteriet er nesten utladet (til vern mot dype utladninger)

likke fortsett a skru verktoyet av og pa etter at det er slatt av automatisk; dette kan skade batteriet

• Spotlight H 14

Spotlight H tennes automatisk nár bryteren A ② blir aktivert

• Grep og styring av verktøyet 15 !under arbeid, hold verktøyet alltid i gratt(græ) grepsomrade(r) -hold ventilasjonsapningen J ②utildekket -ikke utov for meget press på verktøyet; la verktøyet gjore jobben for deg

BRUKERTIPS

• Bruk riktigt bits 16!bruk alltid skarpt bits
• Ved boring i jernholdige metaller -bor forst et lite hull, när et stort hull er krevet -smør boret av og til med olje
• Ved skruing ute ved materialkanten er det en fordel Å forbore for a ongå at materialet sprekker
  For at du skal ha full nyttte av verktoyet er det nodvendig med et svakt press mot skruen, spesielt ved utskruing
• Som skrutrekker ved anvendelse i hardt tre anbefaler vi a bore et styrehull forst
  Splinterfri boring itre 17
• Stovfri boring i vegger (18)
  Boring fliser uten skli 19
  Se flere tips pà www.skil.com

• Dette verktøyet er/DDne beregnet paa profesjonell bruk
• Hold verktøyet og laderen ren -rengjør kontakten i laderen med alkohol eller kontact rens !ta ut laderen fra stikkontakten for rengjøring

• Hvis elektroverktøyet/laderen til tross for omhyggeligeproduksjons- og kontrollmetoder en gang skulle svikte, ma reparasjonen utfores av et autorisert serviceverksted for SKIL-elektroverktøy

• send verktøyet aller laderen i montert tilstand med kjøpsbevis til leverandøren aller naermeste SKIL serviceverksted (adresser liksom service diagram av verktøyet finner du på www.skil.com)

• dersom laderen er defekt send bade laderen og batteriet til leverandoren aller til SKIL sin serviceverksted

MILJ0

• Kast aldri elektroverktøy, batterier, tilbehør og emballasje i husholdningsavfallet (kun for EU-land) -i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektroverktøm/DDIk lenger skal brukes, samles separat og returneres til et miljovennlig gjenvinningsanlegg -symbolet ⑧ er patrykt som en paminnelse nar utskiftning er ndvendig Ifor batteriene kastes, tape polene mede tykk tape for a unngk kortslutting

STØY/VIBRASJON

Malt ifolge EN 60745 er lydtrykknivaet av dette verktoyet 76 (1008 & 2830) < 70 2832 dB(A) og lydstyrkenivaet 87 (1008 & 2830) dB(A) (standard deviasjon: 3 dB), og vibrasjonsnivaet < 2,5m / s^2 (vektorsum fra tre retninger; usikkerhet K = 1,5m / s^2)

• Det avgitte vibrasjonsnivaet er blitt malt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til a sammenigne et verktoy med et annet, og som et forelpig overslag over eksponering for vibrasjoner ved bruk av verktoyet til de oppgavene som er nevnt

-bru k av verktoyet til andre oppgaver, ell er med annet.
eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig
okning av eksponeringsnivaret
-tidsrommene nár verktóyet er avslätt ellr nár det gar men/DDke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivæt

!beskytt deg selv mot virkningene av vibrasjoner ved Å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din
