2830 AJ - Langaton porakone SKIL - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE 2830 AJ SKIL

• Koneet on tarkoitettu poraamiseen puuhun, metalliin, keramiikkaan ja muovii; elektronisella nopeudensäddollä ja suunnanvaihdolla varustetut koneet soveltuvat myös ruuvinvaantöön ja kierteitykseen
  Tata tyokalua ei ole tarkoitettu ammattikayttoon
• Lue ja sailyta tāmā ohjekirja ③

TEKNISET TIEDOT ①

Suurin vaantomomentti kovassa ruuvinvaannossa ISO 5393 mukaan:41Nm (1008 & 2830)/54Nm (2832)

LAITTEEN OSAT ②

A On/off- ja nopeudensaatokytkin
B Vihrea latauslaitteen valo
C Punainen latauslaitteen valo
D Momentinsaat
E Lukitusasento (kytkin)
F Kytkin pyorintasuunnan vaihtamiseksi
G Vaihteenvalitsin (2832)
H Kohdevalo
J Ilmanvaihto-aukot
K Laturi

TURVALLISUUS

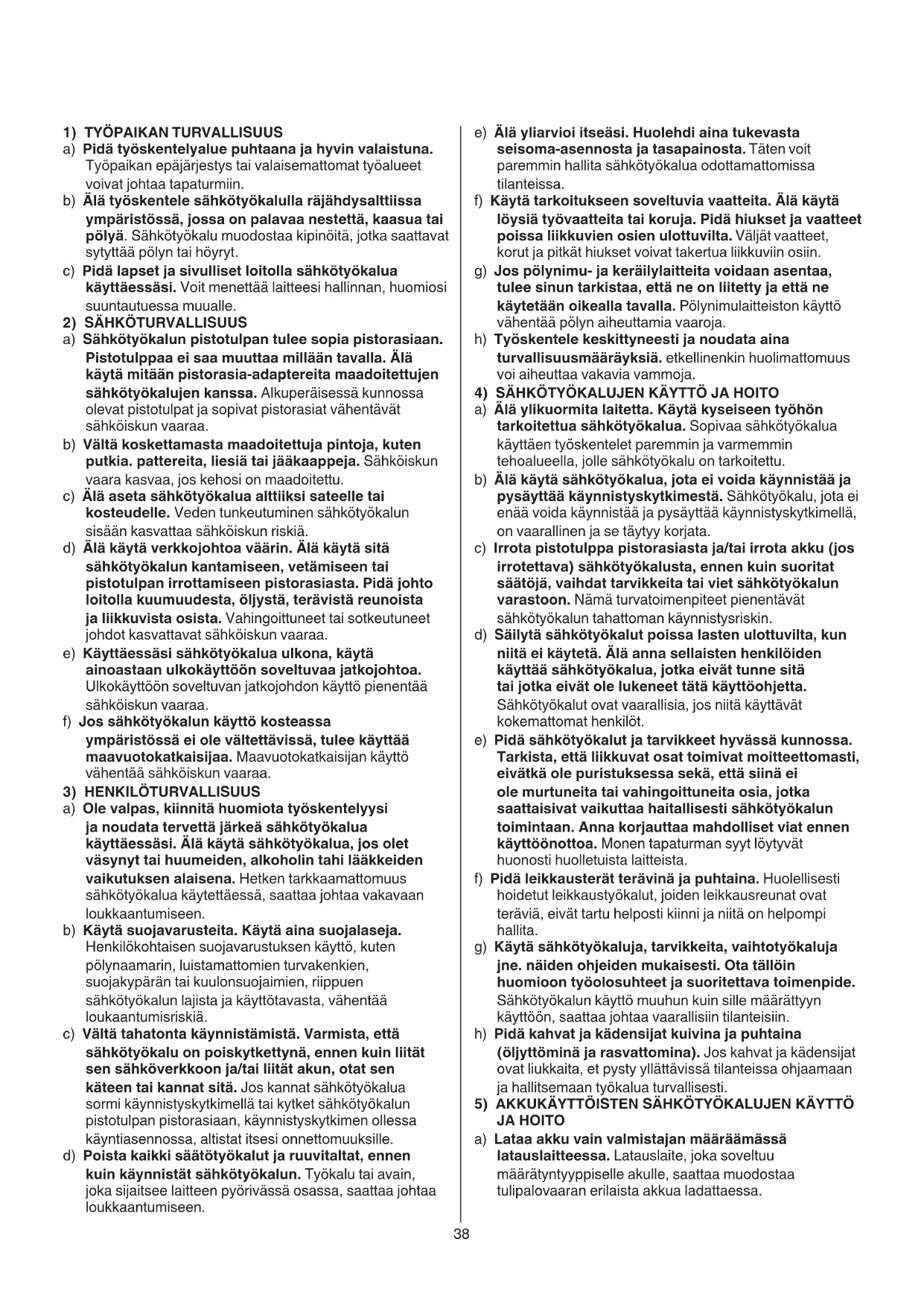

YLEISET SÄHKÖTYÖKALUJEN TURVALLISUUTEEN LIITTYVÄT VAROITUKSET

VAROITUS Lue kaikki tän sahkötyokalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyonti saattaa aiheuttaa sahköiskun, tulipalon ja/taivakavan loukkaantumisen. Sailyta kaikki turvallisuus- ja muut ojeet tuleaisuutta varten. Turvallisuohjeissa kayetty kasite "sahkötyokalu" kasittaa verkkokayttoisiä sahkötyokaluja (verkojohdolla) ja akkukayttoisiä sahkötyokaluja (ilman verkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

2) SÄHKÖTÜRVALLISUUS

3) HENKILOTURVALLISUUS

a) Pida tyoskentelyalue puhtaana ja hyvin valaistuna. Tyopaikan epajarjestys tai valaisemattomat tyoalueet voivat johtaa tapaturmiin.
b) Alä työskentele sahkötyokalulla rajahdysalttiissa ymparistössa, jossa on palavaa nestettä, kaasa tai polyä. Sahkötyokalu muodostaa kipinoita, jotka saattavat sytyttä polyn tai hoyrt.
c) Pida lapset ja sivulliset loitolla sahkötyokalua kayttäessävi. Voit menettä laitteesi hallinnan, huomiosi suuntautessa muaille.
a) Sähkötyokalun pistotulpan tulee sopia pistorasian. Pistotulppaa ei saa muuttaa millaan ravalla. Alä kayta mitaan pistorasia-adaptereita maadoitettujen sähkötyokalujen kanssa. Alkuperaisessa kunnossa olevat pistotulpat ja sopivat pistorasiat vahentavat sähköiskun vaaraa.
b) Välta koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jäkaappeja. Sahköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Alä aseta sahkötyokalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sahkötyokalun sisään kasvattaa sahköiskun riskä.
d) Älä käytä verkkjohoita vaärin. Älä käytä sita sahkötyokalun kantamiseen, vetämiseen tai pistotulpan irrottamineen pistorasiasta. Pida johto loitolla kuumuudesta, öljystä, terävista reunoista ja likkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sahköiskun vaaraa.
e) Kayttaessasi sahkotyokalua ulkona, kayta ainoastaan ulkokayttoon soveltuvaa jatkojohtoa. Ulkokayttoon soveltuvan jatkojohdon kayttio piententa sahkokiun vaaraa.
f) Jos sahkotyokalun kaytto kosteassaymparistossa e iole valttavissa, tulee kaytttaa maavuotokatkaisijaa. Maavuotokkaisijan kaytto vahentaa sahkiskun vaaraa.
a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sahkötyokalua kayttäessä. Älä kaytä sahkötyokalua, jos olet väsynyt tai huumeiden, alkoholin tahi läkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sahkötyokalua kaytettäessä, saattaa johtaavakavaan loukkaantumseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käytö, kuten polynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sahkötyokalun lajista ja käytötavasta, vähentä loukaantumisriskä.
c) Välta tahatonta käynistämista. Varmista, etta sahkötyokalu on poiskytkettna, ennen kuin liitat sen sahköverkloon ja/tai liitat akun, otat sen käteen tai kannat sita. Jos Kannat sahkötyokalua sormi käynnistyskytkimellaa tai kyktet sahkötyokalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettouuksille.
d) Poista kaikki säätötyokalut ja ruuvvitaltat, ennen kuin käynnistät sahkötyokalun. Tyokalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

4) SÄHKÖTYÖKALUJEN KÄYTTO JA HOITO

5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTO JA HOITO

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Taten voit paremmin hallita sahkötyokalua odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvila. Valjät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osin.
g) Jos polynimu- ja keräilylaitteita voidaan asentaa, tuee sinun tarkistaa, etta ne on liitetty ja että ne käytetaan oikealla ravall. Polynimulaitteiston käytto vahentaa polyn aiheuttamia vaaroja.
h) Työskentele keskittyneesti ja noudata aina turvallisuusmaarayksiä. etkellenkin huolimattomuus voi aiheuttaavakavia vammoja.
a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sahkötyokalua. Sopivaa sahkötyokalua käyttaen työskeentelet paremmin ja varmemmin tehoalueella, jolle sahkötyokalu on tarkoitettu.
b) Älä käytä sahkötyokalua, jota ei voida käynnistää ja pysayttää käynnistyskytkimestä. Sähkötyokalu, jota ei enää voida käynnistää ja pysayttää käynnistyskytkimellä, on vaarallinen ja se tāyty korjata.
c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sahkötyokalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sahkötyokalun varastroon. Nämä turvatoimeneiteet piententävat sahkötyokalun tahattoman käynnistysriskin.
d) Säilytä sahkötyokalut poissa lasten ulottuvilta, kun niitta ei käytetä. Äla anna sellaisten henkilöiden käyttaa sahkötyokalua, jotka eivat tunne sita tai jotka eivat ole lukeneet tata käyttoohjetta. Sähkötyokalut ovat vaarallisia, jos niitta käyttavat kokemattomat henkilöt.
e) Pida sahkötyokalut ja tarvikkeet hyvasskunnossa. Tarkista, etta likkuvat osat toimivat moitteettomasti, eivatkole puristuksessa sekä, etta siinä ole murtuneita tai vahingoittuneita osia, jotka saattaisiv vaikuttaa Haitalliseti sahkötyokalun toimintaan. Anna korjauttaa mahdolliset viat ennen kayttoonottoa. Monen tapaturman syyt loytvvat huonosti huolletuista laitteista.
f) Pida leikkausterat teravina ja puhtaina. Huolellisesti hoidetut leikkaustyokalut, joiden leikkausreunat ovat teraviä, eivat tartu helposti kiinni ja niitta on helppomi hallita.
g) Käytä sahkötyokaluja, tarvikkeita, vaihtotyokaluja jne. näden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhte ja suoritettava toimenpide. Sähkötyokalun käytto muuhun kuin sille maärattyn käyttoön, saattaa johtaa vaarallisin tilanteisiin.
h) Pida kahvat ja kadsensijat kuivina ja puhtaina (oljyttona ja rasvattomina). Jos kahvat ja kadsensijat ovat liukkaita, et pysty yllattavissa tilanteissa ohjaamaan ja hallitsemaan tyokalua turvallisesti.
a) Lataa akku vain valmistajan märäamssä latauslaitteessa. Latauslaite, joka soveltuumääratyntyippiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.

b) Käytä sahkötyokalussa ainoastaan kyseiseen sahkötyokaluun tarkoitettua akkua. Jonkun muun akun käytö saattaa johtaa loukkaantumiseen ja tulipaloon.
c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimista, kolkoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien valinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
d) Väärastä käytösta johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tamän lisäksi läärin apua. Akusta vuotava;neste saattaa aiheuttaa arsytystä ja palovammoja.
e) Alä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai nihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, rajahdyksen tai loukkaantumisivaaran.
f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lampötiloille. Tulelle tai yli 130^ asteen lampötilalle altistaminen saattaa aiheuttaa rajähdyksen.
g) Noudata latausohjeita ja lataa akku tai tyokalu ohjeenmukaisen lamptila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lamptilassa saattaa vaurioittaa akkua ja lisatapalovaaraa.
6) HUOLTO
a) Anna koulutettujen ammattihenkilöden korjata sähkötyokalusi ja hyväksy korjauksiin vain alkuperäisia varaosia. Taten varmistat, etta sähkötyokalu sailyy turvallisena.
b) Alä missän tapauksessa yritä itse korjata vauroituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutetu huoltopiste.

AKKURUUVINVÄNTIMEN/-PORAKONEENTURVALLISUUUSOHJEET

YLEISTA

• Materiaialesta, kuten lyijypitoinen maali, jotkut puulajit, mineraalit ja metalli, tuleva poly voi olla vahingollista (kosketuksiin joutuminen polyn kanssa tai sen sisaan hengittäminen voi aiheuttaa kayttajalle tai svustakatsojille allergiareaktioita ja/tai hengitysvaivoja); kayta polynaamaria ja tyoskentele polynpoistolaitteen kanssa, kun sellainen on liitettavissa
  Tietyntyppiset polyt on luokiteltu karsinogeneisiksi (kuten tammi- ja pyokkipoly) erityisesti puun kasittelyyn kaytettavien lisäineiden yhteydessa; kayta polynaamaria ja tyoskentele polynpoinstolaitteen kanssa, kun sellainen on liitettavissa
  Noudata maakohtaisia polyyn liittyviä saantöja
• Älä koskaan työsta asbestipitoista ainetta (asbestia pidetään karsinogenisena)
• Varmista, etta kytkin F ② on keskellä (lukitus)asennossa, ennen kuin suoritat saatöja, vaihdat tarvikkeita tai siirrat koneen varastroitavaksi

VARUSTEET

• SKIL pystyy takaamaan tyokalun moitteettoman toiminnan vain, kun kaytetaan alkuperaisi tarvikkeit

Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkayntikierrosluku

ENNEN KAYTTOA

Välta vaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista työstëtëvëssä materiaalissa; poista ne ennen työskentelyn aloittamista
- Tarkista aina, etta syöttöjannite on sama kuin latauslaitteen nimilaatan osoittama jannite
Kiinnitta tyostettavakappale (kiinnittimeen tai puristimeen kiinnitetty tyostettavakappale pysyy tukevammin paikoillaan kuin kasin pidettaessa)
Käytä sopivia etsintälaitteita pilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikallisen jakeluyhtion puoleen (kosketus sahköjohtoon saattaa johtaa tulipaloon ja sahköiskuun; kaasuputken vahingoittaminen saattaa johtaa rajahdykseen; vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sahköiskuun)

KAYTON AIKANA

Tartu sahkötyokaluun ainoastaan eristetyistä pinnoista, tehdessäi työta, jossa vaihtotyokalu tai ruuvi saattaisi osua piilossa olevaan sahköjohtoon/e] (kosketus jännitteiseen johtoon voi saattaa sahkötyokalun metalliosat jännitteisiksi ja johtaa sahköiskuun)
- Jos huomaat sahköisen tai mekaanisen vian, sammuta kone heti tai irrota latauslaite ajaksi pistorasiasta

LATAAMINEN/AKKU

• Lapset 8-vuotiaat ja sitä vanhemmat ja henkilöt, jotka rajoitteisten fyysisten, aistillisten tai henkisten kykyjensä, kokemattomuutensa tai tietämättömytensä takia eivät turvallisesti voi käyttaa latauslaitetta, eivät saa käyttaa sitä ilman vastuullisen henkilön valvontaa tai neuvontaa (muutoin syntyy virheellisen käytön ja onnettomuuksien vaara)

• Pida lapsia silmällä (taten varmistat, etta lapset eivät leiki latauslaitteen kanssa)

• Lapset eivät saa puhdistaa tai huoltaa latauslaitetta ilman valvontaa

Käytä vain tämän työkalun kanssa SKIL-latauslaitetta 2610Z08495 tai 2610Z08496 ja SKIL-akku 2610Z08494
- Lataa akku vain koneen mukana toimitetulla latauslaitteella
- Alä koske latauslaitteessa olevia releita
- Suojele konettasi/latauslaitetta/akkua sateelta
- Alä lataa akkua kosteissa tai mariissan olosuheissa

• Alä kayṭa vahingoittunutta latauslaitetta; vaan toimita se SKIL-keskushuoltoon tarkastettavaksi
• Ala kayta latauslaitetta, kun johto tai pistoke on vioittunut; johto ja pistoke olisi heti vaihdettava SKIL-keskushuollossa
• Alä käytä vahingoittunutta akkua, vaan vaihda se valittomasti
• Älä pura itse latauslaitetta tai akkua
• Alā lataa ladattavaksi soveltumattomia akkuja tällä laturilla
• Sallittu ympariston lamptola (tyokalu/latauslaite/akku)

-ladattaessa 0...+45°C
-käytössä -20...+50°C
-variastoinnissa -20...+50°C

TYOKALUN/LATURIN/AKUN SYMBOLIEN SELITYKSET

③ Lue kayttoohjeetennenkayttoa
④ Kayta laturia vain sisatiloissa
⑤ Kaksoiseristys (ei tarvita maajohtoa)
⑥ Akut rajähtavat, jos ne havitetaan polttamalla, joten ala missaan tapauksessa polta niitta
Säilytä konettasi/latauslaitetta/akkua paikoissa, joissa lamptila ei nouse yli 50^
⑧ Alā havita sahkötyokalua ja paristoja tavallisen kotitalousjatteen mukana

KÄYTTÖ

Käynnistys ja nopeuden säätö samalla kytkimellä A ② Valitse nopeus portaattomasti nollasta maksiminopeuteen painamalla enemmän tai vahemman kytkintä
- Akun lataus ⑨ - Irrota akku työkalusta - yhdistä latauslaitteen pistoke virtalähteeseen kuvatulla tavalla ⑨a - vihrea valo B syttyy paälle osoittamaan, etta latauslaite on toimintavalmis ⑨a - aseta akku laturin kuvan osoittamalla tavalla ⑨b - punainen valo C syttyy paälle osoittamaan, etta akku latautuu ⑨c
- noin 3 tunnin (2610Z08495) / 5 tunnin (2610Z08496) kuluttua akku on tãysin ladattu ja vihrea valo B syttyd
g
!irrota akku latauslaitteesta sen jälkeen kun lataus on valmis pidentäaksesi akun kayttöikaa

TÄRKEAA HUOMIOITAVAA:

-jos punainen valo C ei syty, kun akku on asetettu latauslaitteeseen, se voi merkitä, etta akku on liian kylma tai kuuma (latauslaite lataa akkuja vain, kun lamptola on 0 - 45^)

-litiumioniakku voidaan ladata milloin tahansa (latauksen keskeyttäminen e vahingoita akkua)
-litiumioniakun ei tarvitse olla tyhja ennen lataamista (ei "vaikutusta muistiin" kuten nikkelikadmiumakuissa)

-lataamisen aikana akku voi tuntua lampimälta, kun sitä kosketellaan; tämä on normalaia eikä merkki mistaan ongelmasta
-verbista, etta akku on puhadas ja kuiva, ennen kuin asetat sen latauslaitteeseen
-älä irrota akkua koneen käydessä
-jos on odotettavissa, etta tyokalua ei kayteta pitkaaan aikaan, on parasta irrottaa latauslaite virtalähteesti
-kun litiumioniakku on tyhja, tyokalu kytkeytyy automaattisesti pois paaltä

-huomattavasti lyhentynyt käytöaika latauksen jälkeen tarkoittaa, että akku on kulunut ja se on syyta vaihtaa

Pyorintasuunnan vaihto 10 -jos saatoo ei ole oikein asetetu vasen/oikea -asentoon, kytkinta A ② ei voi kaynnistaa!muuta pyorintasuuntaa vain kun tyokalu on taysin pysaytetytna
Karkien vaihto 1!älä käytä kärkiä, joiden varsi on vahingoittunut
- Väantomomentin säätö (VariTorque) ⑫ -vaantomomentti kasvaa kännettäessä kytkimen rengasta D 1:sta 19:ään; asento E on porausasento, jossa suurta momenttia vaativa ruuvinvaantö on mahdollista -ruuvia kiinnittäessäsi koeta ensin VariTorque- säädintä asennolla 1, koeta sen jälkeen seuraavia asentoja, kunnes toivottu svyyys on saavutettu

• Mekaaninen vaihteenvalinta (2832) -aseta valitsin G haluamaasi kierrosluvunasentoon !käytä vaihteenvalitsinta kun kone pyörii hiljaa LOW

-hidas nopeus
-suuri vaantomomenti
-ruuvinvaantoo ja isojen reikien poraukseen
-kierteitykseen

HIGH

-suuri nopeus
-alhaisempi vaantomomentti
-pienien reikien poraukseen

• Akun suojaus Sammuu tyokalun tai estaa tyokalun kytkemisen paalle, kun -kuormitus on lian suuri -akun lampotila ei ole sallitulla käyttoalueella -20 -+50°C -litiumioniakku on lahes tyhjä (akun suojaamiseksi syvátyhjenemiseltä) !älä paina käynnistysyktkintä sen jälkeen, kun tyokalu on kytskytynyt pois pälta automaattisesti; akku voi vahingoittua

Kohdevalo H 14

Kohdevalo H syttyy automaattisesti kytkin A ② aktivoitaessa

Koneen pitäminen ja ohjaaminen 15!pidä tyokalusta kiinni aina työkentelyn aikana harmaan varisestä kädensija(oj)sta

-pida ilmanvaihto-aukkoja J ② peittamattomina
-älä paina työkalua lian voimakkaasti; vaan anna työkalun tehdä työ puolestasi

VINKKEJÄ

Käytä oikeantyyppisiä kärkia 16!käytä vain teräviä kärkia
- Porattaessa rautamalleja -poraa ensin pienempi esireikä ja jatka sitten isommalla terällä -voitele poranterä ajoittain öljyllä
- Kun ruvi vaannetaan lahelle puun reunaa, pitaa porata esireikra ruuvia varten, jotta estetaan puun halkeaminen
Jotta laitteesta saataisiin mahdollisimman suuri hyöty, ruuvia on painettava tasaisesti, varsinkin ruuvia irrotettaessa

• Väannettäessä ruuveja kovaan puuhun tulisi ensin porata esireikä
• Repimätön poraus puuhun ⑦
  Pölyton porausseinin 18
  Poraus laattohin luiskahtamatta 19
• Lisavinkkejä on tarjolla web-osoitteessa www.skil.com

HOITO / HUOLTO

Tata tyokalua ei ole tarkoitettu ammattikayttoon
- Pida koneesi ja latauslaite puhtaana -puhdista latauslaiteen virtanavat alkoholilla tai kosketinkarkien puhdistukseen tarkoitetulla puhdistusaineella !irrota latauslaite aina puhdistuksen ajaksi pistorasiasta
- Jos sahkötykalussa/latauslaitteessa, huolellisesta valmistuksesta ja koestusmenettelysta huolimatta esiintyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi

toimita tyokalu tai latauslaite sita osin purkamatta lahimpaan SKIL-huoltoon (osoitteet ja tyokalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitetynä
- jos laturi on vialinen, laheta sekka laturi etta akku jalleenmyyjalle tai SKIL-huoltopisteeseen

YMPÄRISTÖNSUOJELU

• Alä havitta sahkötyokalua, paristoja, tarvikkeita tai pakkausta davallisen kotitalousjätteen mukana (koskee vain EU-maita)

-vanhoja sahkö- ja elektroniikkalaitteita koskevan EU-direktivin 2012/19/ETY ja sen maakohtaisten sovellusten mukaisesti kaytetyt sahkotyokalut on toimitettava ongelmajatteen keräyspisteeseen ja ohjattava ymparistoystavalliseen kierratykseen -symboli muistuttaa tasta, kun kaytosta poisto t ajankohtaiseksi

!poistaessasi akun käytösta peita plus- ja minusnapa sahköteipillä oikosulun体系建设

MELU/TARINA

Mitattuna EN 60745 mukaan tyokalun melutaso on 76 (1008 & 2830) / <70 (2832) dB(A) ja yleensä tyokalun aänen voimakkuus on 87 (1008 & 2830) dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus < 2,5 m/s² (kolmen suunnan vektorisumma; epävarmuus K = 1,5 m/s²)
Tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttaa verrattaessa yhtä laitetta toiseen sekä alustavana tärinalle altistumisen arviona käytettaessä laitetta manituissa käytöttarkoituksissa

-laitteen kayttö eri kayttotarkoituksiin tai erilaisten tai huonosti yllapidettyjen lisälitteiden kanssa voi lisatamerkitttavasti altistumistasa
-laitteen ollessa sammuksissa tai kun se on kaynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Isuojaudo tärinän vaikutuksila yllapitamalla laite ja sen lisavarusteet, pitamalla kädet lampiminä ja järestämalla tyomenetelmät
