GEBRUIKSAANWIJZING 2830 AJ SKIL

• Deze machine is bestemd voor het boren in hout, metaal, keramiek en kunststof; machines met elektronische toerentalregeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad
• Deze machine is Niet bedoeld voor professioneel gebruik
  Lees en bewaar deze gebruiksaanwijzing ③

TECHNISCHE GEGEVENS

Max. draaimoment bij harde schroefverbinding volgens ISO 5393:41Nm (1008 & 2830)/54Nm (2832)

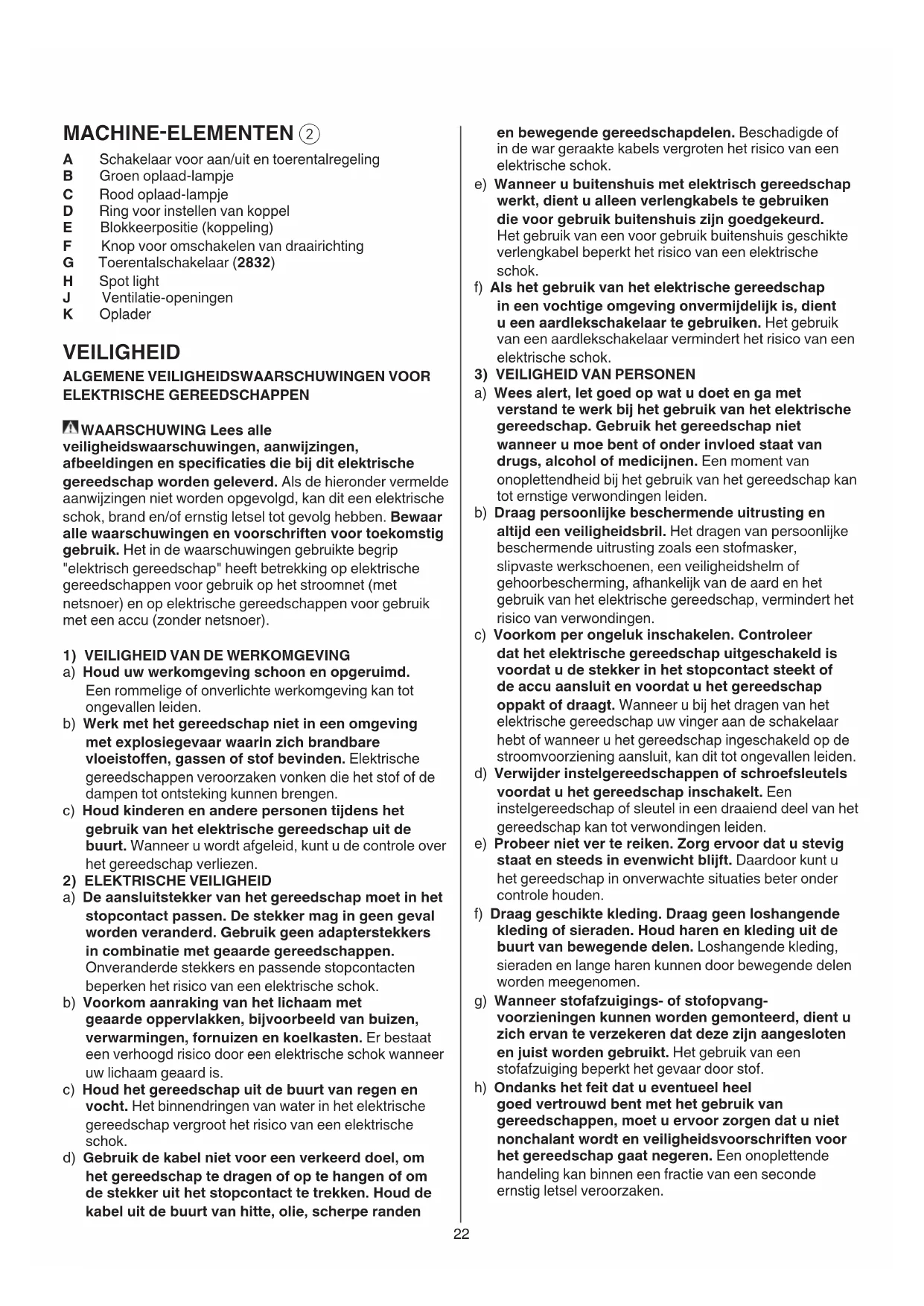

MACHINE-ELEMENTEN ②

A Schakelaar voor aan/uit en toerentalregeling
B Groen oplaad-lampje
C Rood oplaad-lampje
D Ring voor instellen van koppel
E Blokeerpositie (koppeling)
F Knop voor omschakelen van draairichting
G Toerentalschakelaar (2832)
H Spot light
J Ventilate-openingen
K Oplader

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOORE ELEKTRISCHE GEREEDSCHAPPEN

WAARSCHUWING Lees alle
veiligheidswaarschuwingen, aanwijzingen,
afbeeldingen en specificaties die bij dit elektrische
gereedschap worden geleverd. Als de hieronder vermelde
aanwijzingen nicht worden opgevolgd, kan dit een elektrische
schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar
alle waarschuwingen en voorschriften voor toekomstig
gebruik. Het in de waarschuwingen gebruekte begrip
"elektrisch gereedschap" heeft betrekking op elektrische
gereedschappen voor gebruik op het stroomnet (met
netsnoer) en op elektrische gereedschappen voor gebruik
met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.
Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappenveroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
c) Houd kinderen en andere Personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
2) ELEKTRISCHE VEILIGHEID
a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen

en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap werk, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd.

Het gebruik van een voor gebruik buitenshuis geschiktveverlngkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en.altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld isvoordat u de stekker in het stopcontact steekt ofde accu aansluit en voordat u het gereedschapoppakt of draagt. Wanner u bij het dragen van hetelektrische gereedschap uw vinger aan de schakelaarhebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Probeer nicht ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g) Wonneer stofafzuiigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiiging beperkt het gevaar door stof.
h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u Niet nonchalant worden en verilgheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handledan binnen een fractie van een seconde ernstig letselveroorzaken.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiligiger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet更是 kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situatuies veilig kan worden gezendeerd en bediend.
5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAPPEN
a) Laad accu's alleen op in opladers die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanner deze met andere accu's worden gebruikt.
b) Gebruik alleen de waarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Voorkom aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten+kennen voroorzaken. Kortsluiting

tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
e) Gebruik accu of gereedschap nicht, als deze beschadigd of verandererd zich. Beschadigde of veranderde accu's können onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
f) Stel accu of gereedschap Niet bloot aan vuur of overmatige temperaten. Blootstelling aan vuur of temperaturen boven 130^ kan een explosieveroorzaken.
g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.
6) SERVICE
a) Laat het gereedschap alleen repareren door gekwalificiererd en vakkundig personeel en alleen met originele verrangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

b) Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE BOOR-/SCHROEFMACHINES

ALGEMEEN

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kuren schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten
• Bepaalde soorten stof zich en geclassificeerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in ache
• Bewerk gegen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
  Zorg ervoor, dat knop F ② in de midden- (blokkeer-) positie staat, voordat u de machine instelt of accessoires verwisselt, en ook wanner u de machine draagt of opbergt

ACCESSIONS

• SKIL kan alleen een correcte werkung van de machine garanderen, indien originele accessoires worden gebruikt
• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine

VOOR GEBRUIK

• Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint
• Controller altijd of het voltage, dat vermeld staat op het typeplaatje van de oplader, overeenkomt met de netspanning
• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschoef, zit steiger vast dan wanner het met de hand worden vastgehonden)
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie-of waterleidingbedrijf (contact met elektrische ledingen kan tot brande of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiele schade en kan tot een elektrische schok leiden)

TIJDENS GEBRUIK

• Houd het elektrische gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap of de schroef verborgen stroomleidingen kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)
• In geval van electrische of mechanische storing, de machine onmiddelijk uitschakelen of de oplader UIT het stopcontact halen

OPLADEN/BATTERIJEN

• Deze oplader kan door kinderen vanaf 8aar alsook door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan van een voor hun veiligheid verantwoordelijkke persoon of over het veilige gebruik van de oplader geinformeerd werden en de hiermee gepaard gaande bevaren begrijpen (anders bestaat er gevaar voor foute bediening en verwondingen)
• Houd/toelicht op kinderen (daarmee wordt gewaarborgd dat kinderen nicht met de oplader spelen)
• De reiniging en het onderhoud van de oplader door kinderen

mogen nicht zonder toezicht plaatsvinden

• Gebruik voor deze machine uitsluitend de SKIL oplander 2610Z08495 of 2610Z08496 en de SKIL batterij 2610Z08494
• Laad de batterij alleen met de bijgeleverde oplader op
• Raak de contacten in de oplader nicht aan
• Stel machine/oplader/batterij nicht bloot aan regen
• Laad de batterij Niet op in een vochtige of natte omgeving
• Gebruik de oplader nicht wonneer.Deze beschadigd is; breng deze waar een van de officieel aangestelde SKIL Service Stations voor een veiligheidstest
• Gebruik de oplader nicht, wanneer snoer of stekker beschadigd is;That snorer of stekker onmiddellijijk bij een van de officieel aangestelde SKIL Service Stations verrangen
• Gebruik de batterij Niet, wonneer deze beschadigd is; verwang deze onmiddelijk
  Haal de oplader of de batterij Niet uit elkaar
• Niet proberen om nied-oplaadbare batterijen met de oplader te laden
• Toegestane omgevingstemperatuur (machine/oplader/batterij):

-bij het laden 0 +45^
-bij het gebruik -20...+50°C
-bij opslag -20...+50°C

UITLEG VAN SYMBOLEN OP MACHINE/ OPLAADAPPARAAT/BATTERIJ

③ Lees de gebruiksaaanwijizing voor gebruik
④ Gebruik de oplader alleen binnenshuis
⑤ Dubbele isolatie (geen aarddraad nodig)
Batterijen exploden als zij in vuur worden gegoodid, dus verbrand de batterij in geen geval
⑦ Bewaar de machine/oplader/batterij op een plaats, waar de temperatuur Niet hoger dan 50^ kan worden
Geef electrisch gereedschap en batterijen nicht met het huisvuil mee

GEBRUIK

• Gecombineerde schakelaar voor aan/uit en toerentalregeling A ②

Regel het toerental traploos van 0 tot maximum door deschakelaar dieper in te drukken

• Opladen batterij ⑨!verwijder de batterijuit de machine

-sluit de oplader zoals afgebeeld op het stroomnet aan 9a
-het groene lampje Blicht op om aan te geven, dat de oplader klaar is voor gebruik ⑨ a

-steek de batterij in de oplader zoals weergegeven ⑨ b -het rode lampje C Licht op om aan te geben, dat de batterij worden opgeladen ⑨ c

-na ongeveer 3 uu (2610Z08495) / 5 uu

(2610Z08496) is de batterij volledig geladen en gaat het groene lampje B branden ⑨ d!haal de batterij na het opladen uit de oplader; de batterij gaat dan langer mee

BELANGRIJK:

-als het rode lampje C Niet oplicht nadat een batterij is geplaatst, kan hetijken dat de batterij te koud of te warm is (de oplader laadt batterijen alleen op, wanner hun temperatuur tussen 0^ en 45^ ligt)

-de lithium-ion batterij kan op ieder moment worden opgeladen (onderbreken van de laadprocedure leidt Niet tot schade aan de batterij)
-de lithium-ionbatterij hoeft nicht leeg te zijn voordat u deze kunt opladen (er is geen spreke van een geheugeneffect zoals bij nikkel-cadmiumbatterijen)
-tijdens het laden kannen de oplader en de batterij warm aanvoelen; dit is normal en geenindicatie voor een probleem
-zorg ervoor, dat de buitenkant van de batterij schoon en droog is, voordat u deze in de oplader steekt
-haal de batterij Niet uit de machine, wonneer.Deze in gebruik is
-als u denkt uw machine gedurende langearendiet te gebruiken, kunt u het best de oplader uit het stopcontact halen
-als de lithium-ion batterij leeg is, wordt het gereedschap automatisch uitgeschakeld
-een aanzienlijk kortere werkperiode na het opladen duidt erop, dat de batterij is versleten en moet worden verrangen

• Omschakelen van draairichting 10

-als de omkeerschakelaar nicht in de uiterste stand op links/rechts staat, kan schakelaar A ② nicht ingedrukt worden

Ischakel de draairichting alleen om als de machine volledig stilstaat

• Verwisselen van bits ⑪

!gebruik geen bits met een beschadigde schacht

-Instelbaar koppel (VariTorque) 12

-het afgeveen koppel zal toenemen als koppelingsring D wordt versteld van positie 1aar positie 19; in positie E is de koppeling geblokkeerd, hetgeen zware schroefen boorwerkzaamheden möglichk maakt

-voor het indraaien van schroeven met VariTorque positie 1 beginnen en het koppel verhogen, totdat degewenste diepte is bereikt

Mechanische toerentalkeuze ⑬ (2832)

-zet schakelaar G op het gewenste toerental!bedien de toerentalschakelaar alleen als dm machine langzaam loopt

LOW

-laag toerental

-hoog koppel

-voir schroeven en boren van grote diameters

-voor draadtappen

HIGH

-hoog toerental

-lager koppel

-voor boren vankleine diameters

• Batterijbescheming

Schakelt de machine uit of voorkomt dat de machine wordt aangezet, wanner

-de belasting te hoog is
-de batterijtemperatuur ligt nicht binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50^
-de lithium-ionbatterij bijna leeg is (ter beschemming), gegen diepe ontlading)

!blijf Niet op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakeld; de batterij kan beschadigd worden

• Spot light H 14

Spot light H gaat automatisch aan als schakelaar A ② geactiveerd worden

Vasthouden en leiden van de machine 15

!houd de machine tijdens het werk alsijd vast bij het(de) grijs-gekleurde greepvlak(ken)

-houdventilatie-openingenJ ② onbedekt
-oefen nicht te veel druk uit;That de machine het werk voor u doen

TOEPASSINGSADVIES

• Gebruik de juiste bits 16

!gebruikuitsluitend scherpe bits

Bij het boren in ijzerhoudende metalen

-een kleiner gat voorboren, wanner een groot gat nodig is
-vet de boorpunt af en toe met olie in

• Altijd een gat voorboren bij het schroeven in/vlakbij de kopse- of zijkant van hout
• Voor een optimaal gebruik van uw machine is het nodig stevig op de schroef te drukken, met name bij uittdraaien
• Voor het indraaien van schroeven in hard hout dient een gat voorgeboard te worden
  Splintervrijboren in hout 17
  Stofvrijboren im muren 18
  Boren in tegels zonder uitglieden 19
  Vooreer tips zie www.skil.com

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik
• Houd machine en oplader schoon

-maak de laadcontactpunter van de oplader schoon met alcohol of special contactpunter-schoonmaakmiddel

!haal de oplader uit het stopcontact voordat udezeschoonmaakt

• Mocht de machine/oplader ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dier de reparatie te worden uitgevoerd door een erkend klantenservice voor SKIL elektrische gereedschap

• stuur de machine of de oplader ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

• als de oplader defect is, zowel de oplader als de batterijaar het verkoopadres of het SKIL servicestation sturen

MILIEU

• Geef electrisch gereedschap, batterijen, accessoires en verpakkingen nicht met het huisvuii mee (alleen voor EU-landen)

-volgens de Europese richtlijn 2012/19/EG inzake oude electrische en electronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient afgedankt electrisch gereedschap geschaden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen
-symboolzalunhetafdankstadiumhieraan herinneren

!beschem de batterij-contacten met stevig plankband voordat ze afgedankt worden, om kortsluiting te voorkomen

GELUID/VIBRATIE

Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine 76 (1008 & 2830) / <70 (2832) dB(A) en het geluidsvermogen-niveau 87 (1008 & 2830) dB(A) (standaard devatie: 3 dB), en de vibratie < 2,5m / s^2 (vectorsom van drie richtingen; onzekerheid K = 1,5m / s^2
- Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gezrukt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de blootstelling aan trilling bij gezruik van de machine voor de vermelde toepassingen -gebruik van de machine voor andere toepassingen, of met andere of slecht onderhoven accessoires, kan het blootstellingsniveau aanzienlijk verhogen -wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren !beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhoven, uw handen warm te houden en uw werkwijze te organiseren
