NAVODILA ZA UPORABO 2830 AJ SKIL

-prepinačem G nastavit požadovani rychlosti

-visoki obrtni momenat

-za uvrtanje šrafova i buşenje velikih prečnika

-za uvrtanje navoja

HIGH

-visoka brzina

-niski obrtni momenat

-za buşenje malih prečnika

• Zastita baterije

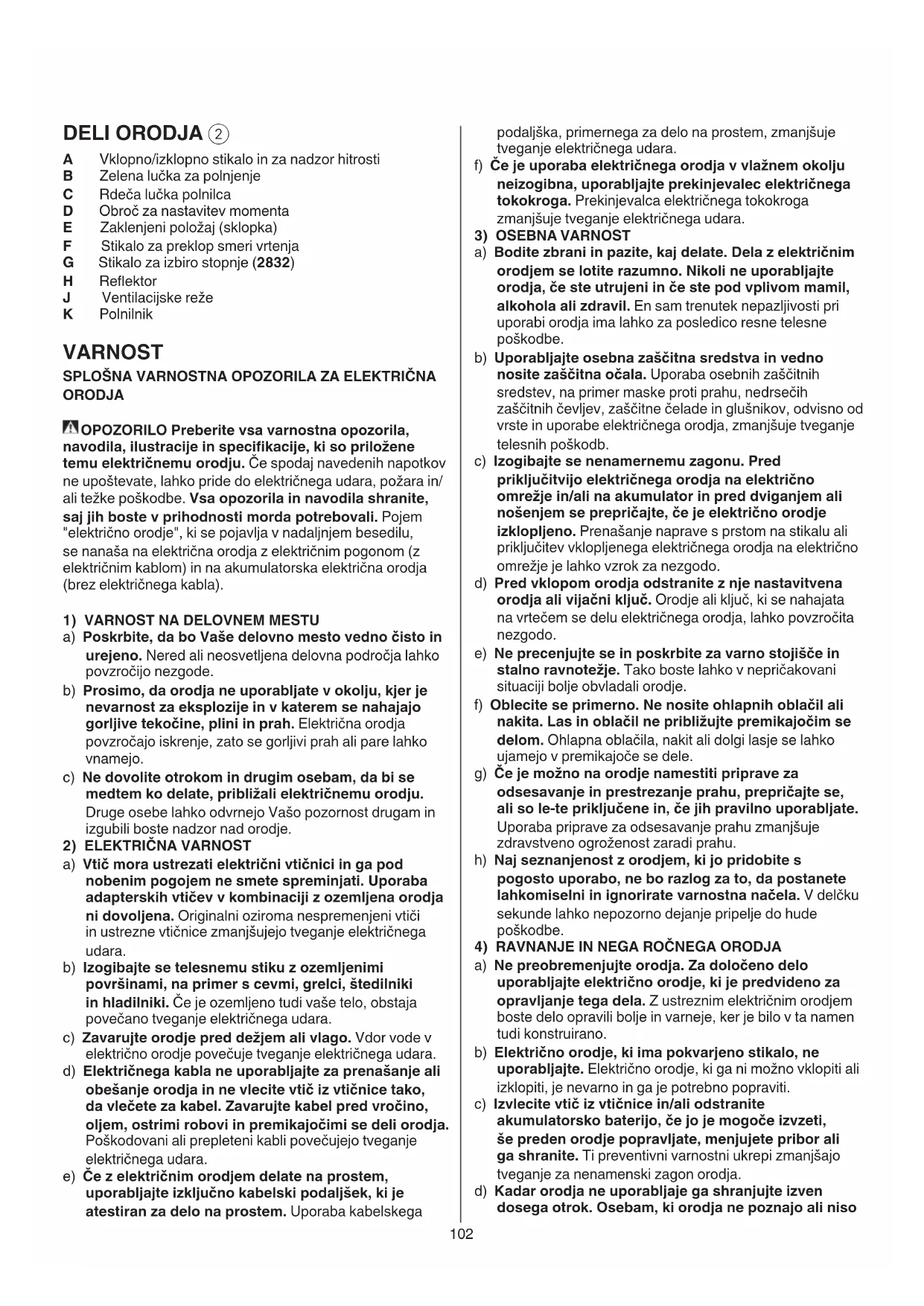

A Vklopno/izklopno stikalo in za nadzor hitrosti
B Zelena lučka za polnjenje
C Rdeca lucka polnilca
D Obrocz a nastavitev momenta
E Zaklenjeni polozaj (sklopa)
F Stikalo za preklop smeri vrtenja
G Stikalo za izbiro stopnje (2832)
H Reflektor
J Ventilacijske reze
K Polnilnik

VARNOST

SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRICNA ORODJA

OPOZORILO Preberite vsa varnostna opozorila, navodila, ilustracije in specifikacije, ki so prilozene temu elektricnemu orodju. Ce spodaj navedenih napotkov ne upostevate, lahko pride do elektricnega udara, pozara in/ ali tezke poskodbe. Vsa opozorila in navodila shranite, saj jih boste v prihodnosti morda potrebovali. Pojem "elektricno orodje", ki se povavlja v nadalnjem besedilu, se nanaša na elektrica n orodja z elektricnim pogonom (z elektricnim kablom) in na akumulatorska elektrica n orodja (brez elektricnega kabla).

1) VARNOST NA DELOVNEM MESTU

2) ELEKTRICNA VARNOST

a) Poskrbite, da bo Vase delovno mesto vedno cisto in urejeno. Nered ali neosvetljena delovna področja lahko povzroćijo nezgode.
b) Prosimo, da orodja ne uporabljate v okolju, kjer je nevarnost za eksplozije in v katerem se nahajao gorljive tekocine, plini in prah. Elektrica orodja povzrocajo iskrenje, zato se gorljivi prah ali pare lahko vnamejo.
c) Ne dovolite otrokom in drugim osebam, da bi se medtem ko delate, priblizali elektricnemu orodju. Druge osebe lahko odvrnejo Va so pozornost drugam in izgubili boste nadzor nad orodje.
a) Vtič mora ustrezati elektrčni vticnici in ga pod nobenim pogojem ne smete spreminjati. Uporaba adapterskih vticev v kombinaciji z ozemljena orodjani dovoljena. Originalni oziroma nespremenjeni vtici in ustrezne vtichnice zmanjsujujo tveganje elektrčnegaudera.
b) Izogibajte se telesnemu stiku z ozemljenimi povrsinami, na primer s cevmi, grelsi, stedilniki in hladilniki. Ce je ozemljeno tudi vase telo, obstaja povecano tveganje elektricnega udara.
c) Zavarujte orodje preddezjem ali vlago.Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.
d) Elektricnega kabla ne uporabljajte za prenašanje ali obesanje orodja in ne vlecite vtic iz vticnice tako, da vlecete za kabel. Zavarujte kabel pred vrocino, oljem, ostrimi robovi in premikajocimi se deli orodja. Poškodovani ali prepleteni kabli povečujejo tveganje elektricnega udara.
e) Ce z elektricnim orodjem delate na prostem, uporabljaje izkljućno kabelski podaljsek, ki je atestiran za delo na prostem. Uporaba kabelskega

podaljka, primernega za delo na prostem, zmanjsije tveganje elektricnega udara.

f) Ce je uporaba elektricnega orodja v vraznem okolju neizogibna, uporabljaje prekinjevalec elektricnegatokokroga. Prekinjevalca elektricnega tokokroga zmanjsuje tveganje elektricnega udara.

3) OSEBNA VARNOST

a) Bodite zbrani in pazite, kaj delate. Dela z elektricnim orodjem se lotite razumno. Nikoli ne uporabljaje orodja, ce ste utrujeni in ce ste pod vplivom mamil, alkohola ali zdravil. En sam trenutek nepazljivosti pri uporabi orodja ima lahko za posledico resne telesne poškodbe.

b) Uporabljaje osebna zašcitna sredstva in vedno nosite zašcitna očala. Uporaba osebnih zašcitnih sredstev, na primer maske proti prahu, nedrsecih zašcitnih Čevljev, zašcitne celade in glusnikov, odvisno od vrste in uporabe elektrčega orodja, zmanjsuje tveganje telesnih poskodb.

c) Izogibajte se nenamernemu zagonu. Pred priključitvijo elektricnega orodja na elektricno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, ce je elektricno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezgodo.

d) Pred vklopom orodja odstranite z nje nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahajata na vrtečem se delu elektricnega orodja, lahko povzročita nezugodo.

e) Ne precenjunte se in poskrbite za varno stojisce in stalno ravnotezje. Tako boste lahko v nepričakovani situaciji bolje obvladali orodje.

f) Oblecite se primerno. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajocim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajocse se dele.

g) Ce je možno na orodje namestiti priprave za odsesavanje in prestrezanje prahu, prepričajte se, ali so le-te priključene in, ce jih pravilno uporabljate. Uporaba priprave za odsesavanje prahu zmanjsuje zdravstveno ogroženost zaradi prahu.

h) Najseznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorantrate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poskodbe.

4) RAVNANJE IN NEGA ROCNEGA ORODJA

a) Ne preobrenjute orodja. Za doloceno delo uporabljaje elektricno orodje, ki je predvideno za opravljanje tega dela. Z ustreznim elektrichim orodjem boste delo opravili bolje in varneje, ker je bilo v ta namen tudi konstruirano.
b) Elektricno orodje, ki imaPokvarjeno stikalo, ne uporabljajte. Elektricno orodje, ki ga ni mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
c) Izvlecite vtic iz vticnice in/ali odstranite akumulatorsko baterijo, ce jo je mogoce izvzeti, se preden orodje popravljate, menujete pribor ali ga shranite. Tipreventivni varnostni ukrepi zmanjsajo tveganje za nenamenski zagon orodja.
d) Kadar orodja ne uporabljaje ga shranjujte izven dosegao otrok. Osebam, ki orodja ne poznajo ali niso

prebrale teh navodil, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljajo neizkušene osebe.

5) SKRBNO RAVNANJE Z AKUMULATORSKIMI NAPRAVAMI IN NJIHOVA UPORABA

e) Vzdrujte elektrica na orodja in pribor. Preverite, cek premikajci se deli orodja delujeo brezhibno in ce se ne zatikajo, oziroma, cekaksen del orodja n zlomljen ali poskodovan do te mere, da bi oviral njegov delovanje. Pred nadalnjoo uporabo je potrebno poskodovani del popraviti. Vzrok za stevilne nezgode so ravno slabo vzdruzevana elektrica na orodja.
f) Rezalna orodja naj bodo ostra in cista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva.
g) Elektricna orodja, pribor, nastavke in podobno uporabljaje v skladu s temi navodili. Pri tem upostevajte delovne pogoje in vrsto dela, ki ga nameravate opraviti. Zaradi uporabe elektricnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.
h) Rocaji in povrsine za prijemanje naj bodo suhe, ciste in brez olja ali mascobe. Gladki rocaji in povrsine za prijemanje ne omogocajo varne uporabe in nadzora orodja v nepričakovanih situacijah.
a) Prosimo, da akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Na polnilniku, previdenem za poljenje dolocene vrste akumulatorskih baterij, lahko pride do požara, ce ga uporabljate za poljenje drugih vrst akumulatorskih baterij.
b) Za pogon akumulatorskih orodij uporabljaje samozanje predvidene akumulatorske baterije. Uporaba drugacnih akumulatorskih baterij lahko povzroci telesne poskodbe ali pozar.
c) Kadar akumulatorska baterija ni v orodju, pazite, da ne pride v stik s kovinskimi predmeti kot so pisarniške sponke, kovanci, ključi, zeblji, vijaki ali ostalimi kovinskimi predmeti, ki bi lahko povzročili stik med obema poloma akumulatorja. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar.
d) Pri napačni uporabi lahko iz akumulatorske baterije priteče tekocina. Izogibajte se stiku z njo. V primeru nakljucnega stika prizadeto mesto spirajte z vodo. Če pride akumulatorska tekocina v oci, po spiranjupošcite tudi zdravnisko pomoč. Iztekanje tekocine iz akumulatorja lahko povzroči draženje koze ali opekline.
e) Ne uporabljaje poskodovanih ali prisagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prisagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroci požar, eksplozijo ali tveganje za poskodbe.
f) Akumulatorske baterije ali orodja ne izpostavljaje ognju ali previsoki temperaturi. Izpostavljenost ognju ali vrocin nad 130^ lahko povzroci eksplozijo.
g) Upostevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven dolocenega območja, lahko pride do poskodb akumulatorske baterije, kar poveča tveganje za požar.

6) SERVISIRANJE

a) Popravilo orodja lahko opravi samo usposobljena strokovna oseba in to izključno z originalnimi nadomestnimi deli. Le takto bo ohranjena nadaljnja varnost orodja.
b) Nikdar ne popravljaje poskodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblasceni serviser.

VARNOSTNA NAVODILA ZA AKUMULATORSKE VRTALNIKE/VIJAÇNIKE

SPLOSNO

• Prah materialov, kot so barve, ki vsebujejo svinec, nekatere vrste lesa, mineralov ali kovin so lahko skodljivi (ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih prisotnih povzroci alergijsko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljaje napravo za odsesavanje prahu, kjer je le-to moznoprikljuci
• Nekatere vrste prahu so klasificirane kot kancerogene (kot npr. prah hrasta in bukve) se posebno ob socasni uporabi z dodatki za obdelavo lesa; nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to所提供 no priključiti
• Upostevajte nacionalne zahteve glide prahu za materiale katere zelite obdelovati
• Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja)
  Pred nastavitvijo ali menjavo pribora in pri prenašanju ali shranjevanju orodja zagotovite, da je stikalo F ② vvmesni poziciji (zaklenjeno)

PRIBOR

• SKIL zagotavlja brezhibno delovanje orodja le z uporabo originalnegada dodatnega pribora
• Uporabljaje Iahko dodatni pribor, kateregao dovoljena hitrost je najmanj enaka Največji hitrosti orodja

PREDUPORABO

• Izogibajte se poskodb zaradi vijakov, zebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela
• Vedno preverite, ce je napetost omrežja enaka napetosti, ki je navedena na tablici podatkov polnilca
  Zavarujte obdelovanec (obdelovanec stisjen v prižemi ali primežu je bolj varen kot v roki)
• Za iskanje skritih elektricnih, plinskih in vodovodnich cevi uporabite primerne iskalne naprave (detektorje) ali se posvetujte z lokalmimi podjetji (stik z elektricnihi vodniki lahko povzroci pozar ali elektrici udar; poškodbe plinovoda lahko povzroci ego深耕izio, vdor v vodovodno omrežje pa materialno škodo ali elektrici udar)

MED UPORABO

• Elektricno orodje smete držati le na izoliranem ročaju,Če delate na območju, kjer lahko vstavljeno orodje ali vijak pride v stik s skritimi omrežnimi napeljavami (stik z napeljavo,ki je pod napetostjo povzroci, da so posledicno tudi kovinski deli orodje pod napetostjo in to vodi do elektricnega udara)
  V primeru elektricnih ali mehansikh motenj takoj izkljucite orodje ali izvlecite vtikač polnilca iz vticnice

POLNJENJE/AKUMULATORJI

• Ta polnilnik lahko otroci, stari 8 let ali vec, in osebe z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkljivimi izkušnjami in pomanjkljivim znanjem uporabljo pod nadzoram odgovorne osebe, ki je odgovorna za njihovo varnost, ali ce soseznanjeni, kako varno uporabljati polnilnik in se zavedajo s tem povezanih nevarnosti (v nasprotnem primeru obstaja nevarnost napačne uporabe in poškodb)
• Nadzorujte otroke (s tem je zagotovljeno, da se otroci ne igrajo s polnilno napravo)
• Otroci ne smejo Čistiti in vzdhrževati polnilne naprave brez nadzora
• S tem orodjem uporabljaje samo polnilca SKIL 2610Z08495 ali 2610Z08496 in akumulatorja SKIL 2610Z08494
• Akumulator polnite samo s polnilcem, ki je dobavljen skupaj z orodjem
• Ne dotikajte se kontaktov v polnilcu
• Ne izpostavljaje orodja, polnilca in akumulatorja dežju
• Ne polnite akumulatorja v vražnih ali mokrih prostorih
• Ne uporabljaje poškodovanega polnilca akumulatorjev; v pooblasčeni Skilovi servisni delavnici preverite, Če ustreza varnostnim zahtevam
  Kadar sta prikljucni kabel ali vtikač polnilca poškodovana, ga ne smete uporabljati, temveč ju obvezno zamenjaje v pooblasčeni Skilovi servisni delavnici
• Ne uporabljajte poskodovanega akumulatorja; takoj ga je potrebno zamenjati
• Ne razstavlajte polnilca ali akumulatorja
• S polnilcem ne poskusajte polniti navadnih (suhih) baterij
• Dovoljena temperatura okolice (orodje/polnilec/ akumulator): -pri polnjenju 0...+45°C
  -pri delu -20...+50°C
  -pri skladiščenju -20...+50°C

POJASNIO OZNAK NA ORODJU/POLNILNIKU/BATERIJI

③ Pred uporabo preberite navodila za uporabo
④ Polnilnik uporablajte samo v zaptem prostoru
Dvojna izolacija (ozemljitveni kabel ni potreben)
Baterije lahko pri izpostavljanju odprtemu ognju eksplodirajo, zato jih nikoli ne sezigajte

⑦ Shranjujte orodje, polnilec in akumulator v prostoru, kjer temperatura ne bo presegla 50^
Ne odstranjujte elektricnega orodja in baterije s hišnimi odpadki

UPORABA

• Kombinirano stikalo za vklop/izklop in nastavitev hitrosti A ② Hitrost se brezstopenjsko nastavlja od 0 do maksimalne z večjim ali manjsim pritiskom na stikalo
• Polnjenje akumulatorja ⑨!z orodja odstranite akumulator

-vkljucite polnilec v vticnico, kot kaze slika 9a
-zasveti zelena lučka B, ki opozarja na to, da je polnilec pripravljena 9a
-vstavite baterijo v polnilnik, kot kaze slika ⑨
-zasvetirdeca luoca C in oznaucije polnjenje akumulatorja ⑨ c

• po približno 3 urah (2610Z08495) / 5 urah (2610Z08496) je akumulator polno napoljen in zelena lučka B prižge se ⑨d !po končanem poljinju je potrebno vzeti akumulator iz polnilca, s tem podaljsamoŽiviljensko dobo akumulatorja POMEMBNO:

• ce rdeca lucka C ne zasveti potem ko je akumulator vstavljen v polnilec, to lahko pomeni da je akumulator prehladen ali prevroc (polnilec polni akumulatorje le, ce je temperatura med 0^ in 45^ )
  -littij-ionsko baterijo lahko polnite kadarkoli (prekinjanje postopka polnjenja ne škoduje bateriji)
  -litijivega ionskega akumulatorja pred polnjenjem ni treba povsem izprazniti (nima funkcije «pomnjenja «, kot jo imajo nikelj-kadmijevi akumulatorji)
  -pri polnjenu se takopolnilec kot tudi akumulator lahko segrejeta; to je sicer normalen pojav in ni vzrok nepravilnegadelovanja
  -zagotovite, da je zunanja povrsina akumulatorja cista in suha preden ga vstavite v polnilec
  -ne odstranjujte akumulatorja iz orodja med obratovanjem orodja
  -ce predvidevate, da orodja ne boste uporabljali dlje casa, izkljucite vtikac polnilca iz vticnice
  -ko se littij-ionska baterija izprazni, se orodje samodejno izključi
  -ocitno zmanjsan cas delovanja po polnjenju kaze, da je baterija obrabljena in da jo je treba zamenjati

Menjavasmerivrtenja 10

-v primeru, da preklopnik smeri vrtenja ni v pravilnem položaju ni možno vklopiti stikala A ②
!preklop smeri vrtenja izvesti le pri popolnama mirujočemu orodju

• Menjava nastavkov ⑪

!ne uporablajte nastavke s poskodovanim stebom

• Nastavitev momenta (VariTorque) ⑫

-vrtilni moment bo narašcal z vrtenjem nastavitvenega obroča sklopek D od 1 do 19; položaj E izključi sklopko in dopušca vrtanje in težja vijačenja
-pri vijačenju vijakov majprej nastavimo sklopko na položaj 1 in nato povečujemo dokler ne dosežemo zelene globine

• Mehanska izbira stopnje (2832)

-nastavite stikalo G na zeeleno hitrost

!stikalo za izbiro stopnje pritiskajte medtem, ko se orodje vrti počasi

LOW

-majhmahitrost

-večji moment

-za vijačenje in vrtanje vecjih premerov

-za vrezovanje navojev

HIGH

-večja hitrost

-nižji moment

-za vrtanje manjsih premerov

• Zasčita akumulatorja

Izklopi orodje ali šciti orodje pred izklopom, kadar -je obremenitev previsoka

-temperatura baterije ni v dovoljenem temperaturnem območju od -20 do 50^

-litijev ionski akumulator je skoraj prazen (preprecite popolno izpraznitev)

!po samodejnm izklopu ne pritiskajte stikala za vklop/izklop; baterija se lahko poskoduje

• Reflektor H 14

Ko vklopite stikalo A ②, se samodejno przyge reflektor H

• Držanje in vodenje orodja 15

Imed delom vedno držite orodje za sivo obravano mesto oprijema

Ivedno uporabljaje ostre nastavke

Pri vrtanju v kovine

-naprej izvirtajte manjso luknjo, sele nato vecoj -sveder obcasno naoljite

Pri vijačenju vijaka v les v blizini robu je potrebno predvrtati luknj, s cimer boste prepreci iliPokan
- Za optimalno delo je potreben enakomeren pritisk na orodje, posebno pri odvijanju vijaka
Pri privijanju vijaka v trd les priporočamo, da najprej izvirtate luknj
Vrtanje v les brez odlomljenih koschkov ⑦
Vrtanje v stene z zašcito proti prahu 18
Vrtanje v plošcice brez spodrsavanja 19
- Za več nasvetov glejte pod www.skil.com

VZDRZEVANJE/SERVISIRANJE

• Orodje ni namenjeno profesionalni uporabi
• Orodje in polnilec morata biti cista

-ocistite kontakte polnilca z alkoholom ali s cistilom za kontakte

!pred cischenjem potegnete elektricni vtic iz vticnice

• Ce bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja/polnilec, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih elektrichnih orodij

• posljite nerazstavljeno orodje ali polnilec skupaj s potrdilom o nakupu pri vašemu prodajalcu v najblizio

SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com)

• ob okvarjenem polnilniku polnilnik in baterijo posljite pooblascenemu prodajalcu ali servisu podjetja SKIL

OKOLJE

• Elektricnega orodja, baterije, pribora in embalaze ne odstranjujte s hišnimi odpadki (samo za države EU)

-v skladu z Evropsko direktivo 2012/19/EG o opadni elektrichi in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba elektricha orodja ob koncu njihoveŽiviljenjske dobe loceno zbirati in jih predati v postopek okolju prijaznega recikliranja

-ko je potrebno odstranjevanje, naj vas o naacinu spomni simbol ⑧

!preden akumulator zavržete, prilepite kontakte z debelejsim izolirnim trakom, da preprečite kratek stik

HRUP/VIBRACIJA

• Izmerjeno v skladu s predpisom EN 60745 je raven

zvočnega pritíka za to orodje 76 (1008 & 2830) / <70 (2832) dB(A) in jakosti zvoka 87 (1008 & 2830)

dB(A) (standarden odomik: 3 dB), in vibracija < 2,5m / s^2 (vektorska vsota treh smeri; netočnost K = 1,5m / s^2

• Raven oddajanja vibracij je bila izmerjena v skladu s standardizirani imi testi, navedenimi v EN 60745; uporabiti jo je mogoce za primerjavo razlicnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni

-uporaba orodja za drugacne namene ali uporaba skupaj z drugimi, slabo vzdrzevanimi nastavki lahko znatno povecara raven izpostavljenosti
-cas, ko je orodje izklopljeno ali ko tece, vendar
z njim ne delamo, lahko znatno zmanjsa raven
izpostavljenosti

!pred posledicami vibracij se zašcitite z
vždrževanjem orodja in pripadajocih nastavkov, ter
tako, da so vase roke tople, vaši delovni vzorci pa
organizirani
