BEDIENUNGSANLEITUNG 2830 AJ SKIL

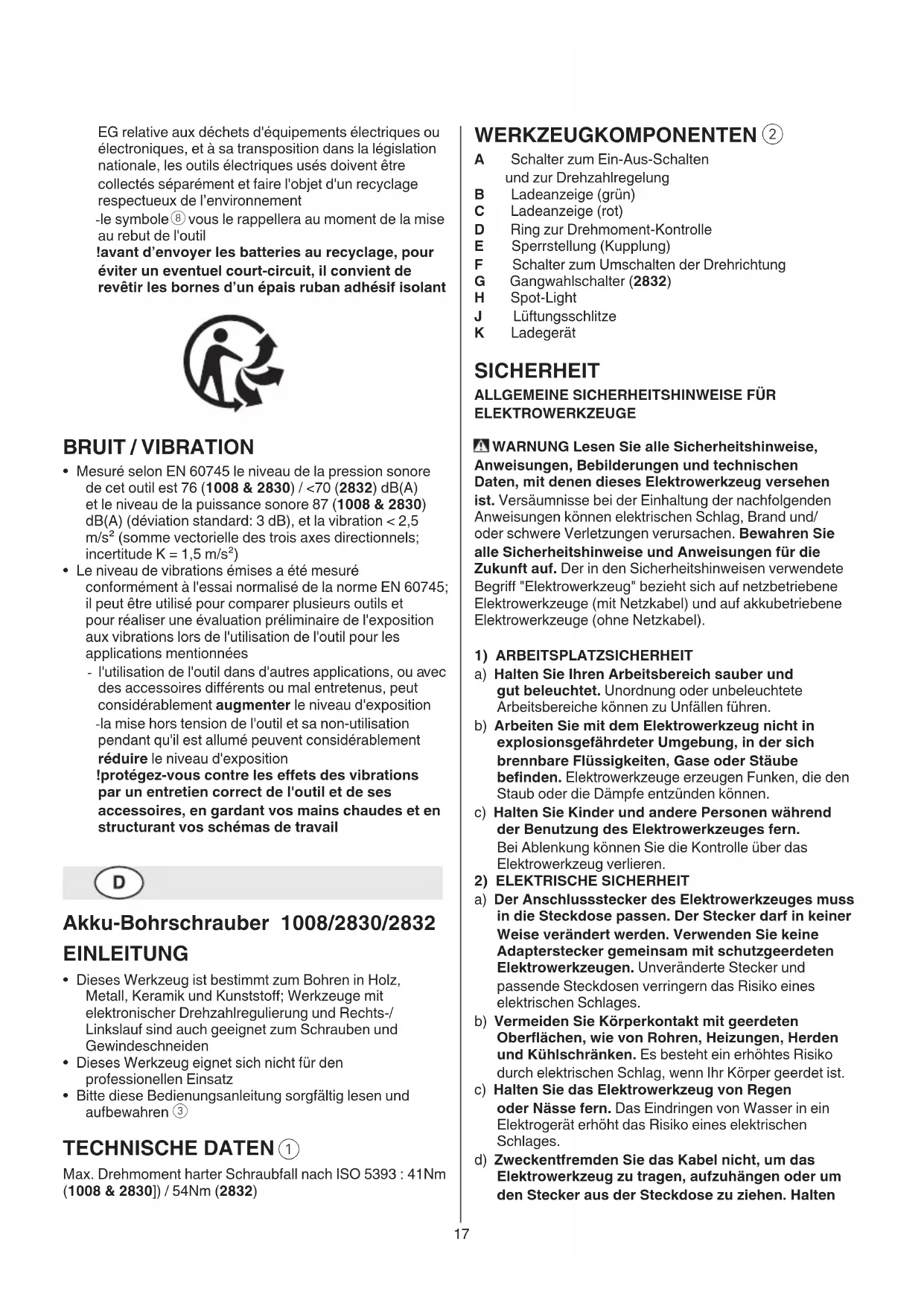

Akku-Bohrschrauber 1008/2830/2832 EINLEITUNG

• Dieses Werkzeug ist bestimmt zum Bohren in Holz, Metall, Keramik und Kunststoff; Werkzeuge mit elektronischer Drehzahlregulierung und Rechts-/Linklauf sind auch geeignet zum Schrauben und Gewindeschneiden
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Bitte diese Bedienungsanleitung sorgfältig lessen und aufbewahren ③

TECHNISCHE DATEN①

Max. Drehmoment harter Schraubfall nach ISO 5393:41Nm (1008 & 2830)]/54Nm (2832)

WERKZEUGKOMPONENTEN ②

A Schalter zum Ein-Aus-Schalten und zur Drehzahlregelung
B Ladeanzeige (grun)
C Ladeanzeige (rot)
D Ring zur Drehmoment-Kontrolle
E Sperrstellung (Kupplung)
F Schalter zum Umschalten der Drehrichtung
G Gangwahlschalter (2832)
H Spot-Light
J Lüftungsschlitze
K Ladegerat

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

2) ELEKTRISCHE SICHERHEIT

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten

Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugeleiten. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissem Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugegeteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug

vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VONE ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfern den Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuges sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Elektrowerkzeugeteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhergesehenen Situationen.
5) SORGFÄLTIGER UMGANG UND GEBRAUCH VON AKKUGERÄTEN
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln,

Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

6) SERVICE

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sümmtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

SICHERHEITSHINWEISE FÜR AKKU-BOHRSchRAUBER

ALLGEMEINES

• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispiselsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung;/TRagen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gütigen nationalen Staubschutzvorgaben
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Stellen Sie sich der Schalter F ② sich in der mittel-Schluss-) Position befindet, bevor Sie Werkzeug-einstellungen vornehmen oder Zubehor wechseln, sowie beim Tragen oder Weglegen des Werkzeuges

ZUBEHÖR

• SKIL kann nur dann die einwandfreie Funktion des Werkzeuges zusammen, wenn Original-Zubehör verwendet wird

• Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges

VOR DER ANWENDUNG

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihrw Werkstück vermelden; diese vor Arbeitsbeginn entfernen
• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Ladegerats angegebenen Spannung übereinstimmt
• Sichern Sie das Werkstück (ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand)
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu (Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen; Beschädigung einer Gasleitung kann zur Explosion führen; Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen)

WÄHREND DER ANWENDUNG

• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen kann (der Kontakt mit einer spannungsfährenden Leitung kann auch Metallteile des Elektrowerkzeuges unter Spannung setzen und zu einem elektrischen Schlag führen)
• Im Falle von atypischen Verhalten oder Fremdgeräuschen schalten Sie das Werkzeug sofort aus oderziehen Sie den Netzstecker des Ladegerats aus der Steckdose

AUFLADEN/BATTERIEN

• Dieses Ladegerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Ladegerät eingewiesen worden sind und die damit verbundenen Gefahren verstehen (andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen)
• Beaufsichtigen Sie Kinder (damit wird sichergestellt, dass

Kinder nicht mit dem Ladegerät spielen)

Die Reinigung und Wartung des Ladegerates durch Kinder darf nicht ohne Aufsicht erfolgen

• Nur das SKIL-Ladegerät 2610Z08495 oder 2610Z08496 und das SKIL-Akku 2610Z08494 für diese Werkzeug verwenden
• Laden Sie die Batterie ausschließlich durch das mitgelieferte Ladegerät auf
  Die Kontakte im Ladegerat nicht berühren
• Setzen Sie das Werkzeug/Ladegerät/Batterie niemals dem Regen aus
  Die Batterie nicht in einer feuchten oder nassen Umgebung aufladen
• Beschädigte Ladegeräte nicht in Betriebnehmen;bringen Sie das Gerät zwecks Überprüfung stets zu einerunserer offiziellen SKIL-Vertragswerkstätten
• Ladegerät nicht weiter verwenden, wenn Kabel oder Stecker beschädigt sind, sondern Kabel oder Netzstecker sofort ersetzen bei einer unserer offiziellen SKIL-Vertragswerkstätten
• Beschädigte Batterien nicht weiter verwenden, sondern einzeln fort ersetzen
  Zerlegen Sie niemals das Ladegerät oder die Batterie
• Nicht versuchen, nicht-aufladbare Batterien mit dem Ladegerät zu laden
• Erlaube Umgebungstemperatur (Werkzeug/Ladegerät/ Batterie):

-beim Laden 0 +45^
- beim Betrieb -20...+50°C

-bei Lagerung -20...+50°

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG/ LADEGERÄT/AKKU

③ Die Bedienungsanleitung vor dem Gebrauch lessen
④ Das Ladegerät nur in Innenräumen benutzen
Doppelte Isolierung (kein Erdleiter erforderlich)
⑥ Batterien werden bei Kontakt mit Feuer explodieren, die Batterien dazu niemals verbrennen
⑦ Bewahren Sie das Werkzeug/Ladegerat/Batterie stets bei Raumtemperaturen unter 50^ auf
⑧ Elektrowerkzeuge und Batterien nicht in den Hausmull werfen

BEDIENUNG

• Kombinationsschalter für Ein/Aus und Geschwindigkeits-Kontrolle A ②

Durch mehr oder weniger Druck auf den Schalter kann die Geschwindigkeit stufenlos von Null bis zur maximalen Drehzahl geregelt werden

• Aufladen der Batterie (9)

!die Batterie aus dem Werkzeug herausnehmen
-Ladegerät wie dargestellt an die Netzspannung anschließen ⑨ a
-die grüne Lampe B leuchtet auf und zeigt an, dass das Ladegerät einsatzbereit ist 9a
-Batterie wie abgebildet in das Ladegerat einfuhrenb
-die rote Lampe C leuchtet auf und zeigt an, dass die Batterie geladen wird ⑨ c

• nach ungebahr 3 Stunden (2610Z08495) / 5 Stunden (2610Z08496) Ladezeit ist die Batterie voll aufgeladen und die grüne Lampe B leuchtet auf ⑨d

!die Batterie sollte nach Beendigung des Ladevorganges vom Ladegerät genommen werden, womit sich die Lebensdauer der Batterie verlangert

WICHTIG:

-falls die rote Lampe C nicht aufleuchtet nach Einlage des Batteries, konnte es bedeuten daß die Batterie zu kalt oder zu warm ist (Ladung nur möglich bei Batterie-Temperaturen zwischen 0^ und 45^ )
-der Lithium-Ilonen-Akku kann jederzeit aufgeladen werden (eine Unterbrechung des Ladevorgangs schädigt nicht den Akku)
-die Lithium-Ionen-Batterie braucht vor dem Laden nicht leer zu sein (kein "Memory-Effekt" wie bei Nickel-Kadmium-Batterien)
-beim Aufladen konnten Ladegerät und Batterie warm werden; dies ist normal und kein Anzeichen eines Problems
-acht den Sie daraufuf, daß die Batterie-Außenfläche sauber und trocken ist, bevor Sie die Batterie in das Ladegerät einsetzen
-die Batteriearfichtnachtrenddes Betriebsdes Werkzeugesabgenommenwerden
- wenn Sie Ihr Werkzeug lange nicht verwenden, sollen den Netzstecker des Ladegerats aus der Steckdoseziehen
-ist der Lithium-Ionen-Akku entladen, wird das Gerät automatisch ausgeschaltet

-eine erheblich verkürzte Funktionsszeit nach dem Laden, weist darauf auf hin, dass die Batterie verbraucht ist und 1ersetzt werden sollente

Umschalten der Drehrichtigung 10

• wenn die links/rechts Position nicht richtig einrastet, kann der Schalter A ② nicht betätigter werden

!Drehrichtigung nur dann umschalten, wenn das Werkzeug vollkommen stillsteht

Wechseln von Bits ⑪

!keine Bits mit beschädigtem Schaft benutzen

Drehmoment-Konrolle (VariTorque) 12

-das Drehmoment wird erhöht indem man
Kupplungsring D von 1 auf 19 dreht; in der Position
E wird die Kupplung gesperrt um schwere Bohr- und
Schraubarbeiten auszuführen
-beim Eindrehen einer Schraube beginnen Sie zunachst mit der VariTorque Position 1 und erhöhen dann langsam, bis die gewünschte Tiefe erreicht ist

Mechanische Gangwahl ⑬ (2832)

-Schalter G auf gewünschte Drehzahl stellen! den Gangwahlschalter betätigten während das Werkzeug langsam lauft

LOW

-niedrige Drehzahl
-hohes Drehmoment
-zum Schrauben und Bohren von groBen Durchmessern
-zum Gewindebohren

HIGH

-hohe Drehzahl
-niedriges Drehmoment
-zum Bohren von kleinen Durchmessern

• Batterieschutz
  Schaltet das Werkzeug aus oder verhindert, dass das Werkzeug eingeschaltet wird, wenn
  -das Werkzeug zu stark belastet wird
  -die Batterietemperatur nicht innerhalb der zulässigen Betriebstemperatur von -20 bis +50^ liegt
  -die Lithium-lonen-Batterie ist fast leer (zum Schutz vor Tiefstentladung)
  Inach einer automatischen Ausschaltung des Werkzeugs nicht weiterhin auf den Ein-/Ausschalter drücken; der Akku kann beschädigt werden
• Spot-Light H 14
  Spot-Light H leuchtet beim Aktivieren von Schalter A ② automatisch
• Halten und Führer des Werkzeuges 15
  !Werkzeug beim Arbeitsen immer am grauen Griffbereich fassen
  -Luftungsschlitze J ② unbedeckt halten
  -nicht zu viel Druck auf das Werkzeug ausüb; lessen
  Sie das Werkzeug für Sie arbeiten

ANWENDUNGSHINWEISE

Die entsprachenden Bits verwenden 16
!nur scharfe Bits verwenden
- Beim Bohren in Eisenmetallen
-kleines Loch vorbohren wenn ein großeres Loch benötigt ist
-Bits gelegentlich mit Öl einfetten
- Beim Eindrehen einer Schraube am Ende oder Kopfstück eines Holzes sollte ein Loch vorgebohr werden um ein Spalten des Holzes zu vermeiden
- Für einen optimalen Gebrauch des Werkzeuges ist ein ständiger Druck auf die Schraube notwendig, weitere während des Ausschraubens
- Beim Eindrehen einer Schraube in Hartholz sollte ein Loch vorgebohr werden
- Splitterfreies Bohren in Holz 17
Staubfreies Bohren in Mauern 18
- Bohren in Fliesen ohne auszurutschen 19
- Für mehr Tips siehe www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Ihr Werkzeug und Ladegerät sauber -säubern Sie die Kontakte des Ladegerats entweder mit Alkohol oder Kontaktreiniger

!den Netzstecker des Ladegerats aus der Steckdoseziehen, bevor Sie das Ladegerat saubern

• Sollte das Elektrowerkzeug/Ladegerät trotz sorgfälliger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für SKIL-Elektrowerkzeuge ausführten zu halten

• das Werkzeug oder Ladegerät unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriftlisten so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

• wenn das Ladegerät defekt ist sowohl das Ladegerät als auch die Batterie an den Lieferer oder eine SKIL-Vertragswerkstätte senden

UMWELT

• Elektrowerkzeuge, Batterien, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

gemass Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden
-hieran soll Sie Symbol ⑧ erinnern

!bevor Sie die Batterie entsorgen, schützen Sie die Batterieenden mit einem schweren Band, um so Kriechströme zu vermeiden

GERÄUSCH/VIBRATION

Gemessen gemäß EN 60745 beträgt der Schalldruckpegel these Gerates 76 (1008 & 2830) / <70 (2832) dB(A) und der Schalleistungspegel 87 (1008 & 2830) dB(A) (Standardabweichung: 3 dB), und die Vibration < 2,5m / s^2 (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5m / s^2
Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

-die Verwendung des Werkzeugs fur andere Anwendungen oder mit anderem oder schle gewarteten Zubehor kann die Expositionss erheblich erhöhen
-Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern! Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf
