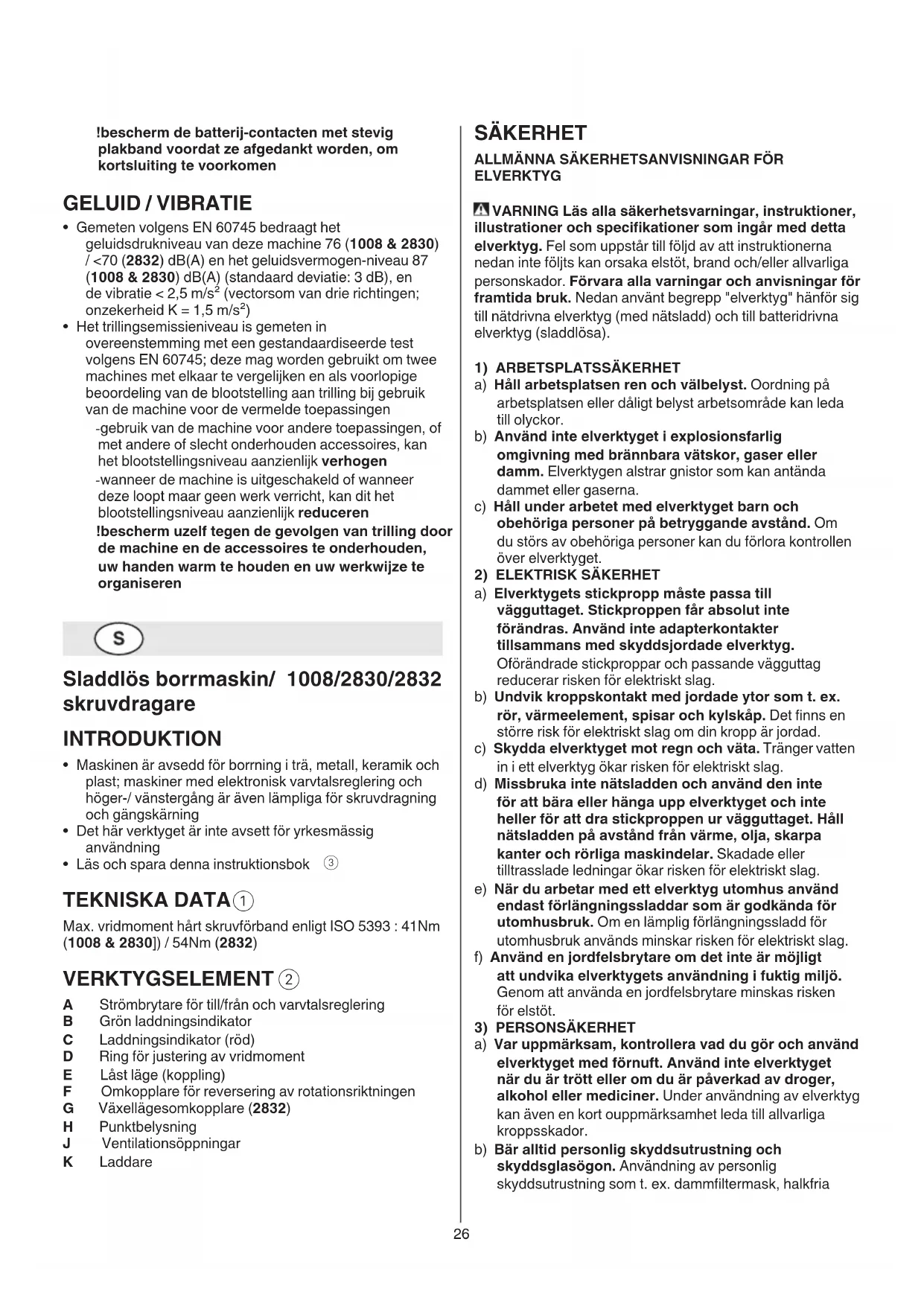

BRUKSANVISNING 2830 AJ SKIL

• Maskinen ar avsedd for borrning i tra, metall, keramik och plast; maskiner med elektronisk varvvalsreglering och höger-/ vänstergäng ar även lämpiga for skruvdragning och gangskärning
• Det har verktyget ar inte avsett for yrkesmagg användning
• Läs och sparaenna instruktionsbok ③

TEKNISKA DATA①

Max. vridmoment hart skruvforband enlistg ISO 5393:41Nm (1008 & 2830)/54Nm (2832)

VERKTYGSELEMENT ②

A Strömbrytare für till/frän och varvitalsreglering
B Grön laddningsindikator
C Laddningsindikator (rod)
D Ring for justering av vridmoment
E Låst lage (koppling)
F Omkopplare for reversing av rotationsriktningen
G Vaxellagesomkopplare (2832)
H Punktbelysning
J Ventilationsoppningar
K Laddare

SÄKERHET

ALLMÄNNASÄKERHETSANVISNINGAR FÖRELVERKTYG

VARNING Läs alla sakerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppSTAR till följd av att instruktionerna nedan inte foljts kan orsaka elstöt, brand och/eller allvariga personskador. Förvara alla varningar och anvisningar for fremtida bruk. Nedan använt begrapp "elverktyg" hänfor sig till natrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1) ARBETSPLATSSAKERHET

a) Hall arbetsplatsen ren och välbelyst. Oordning pa arbetsplatsen ull daltigt belyst arbetsomrade kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen fär absolut inte forändras. Använd inte adapterkontaktert tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vagguttag reducérar risken für elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spasar och kylskap. Det finns en större risk for elektriskt slag om din kropp ar jordad.

c) Skydda elverktyget mot regn och vata. Tranger vatten in i ett elverktyg okar risken for elektriskt slag.

d) Missbruka inte natsladden och använd den inte För attbara eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Håll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar godkända für utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elektriskt slag.

f) Använd en jordfelsbrytare om det inte ar möjigt att undvika elverktygets användning i fuktig miljo. Genom att använda en jordfelsbrytare minskas risiken for elstöt.

3) PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyget nar du ar tröttller om du ar paverkad av droger, alcohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammffiltermask, halkfria

sakerhetsskor, skyddshjalm och horselskydd reducerar alltefter elverktygets typ och användning risken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/ tar bort batteriet, tar upp erlar elverktyget. Om du bar elverktyget med fingret på strömställaren erler ansluter pakopplat elverktyg till natströmmen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innen du koplar pa elverktyget. Ett verktyg aller en nyckel i en roterande component kan medforakroppsskada.
e) Overskatta inte din formåga. Se till att du står stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
f) Bär lämpiga kläder. Bär inte lost hängande kläder aller smycken. Håll haret och kläderna på avständ frän de rörliga delarna. Lõst hangande kläder, smycken och langt帽子 kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna ar ratt monterade och anvands på korrekt satt. Använding av dammutsugning minskar der risker damm orsakar.
h) Låt inte vanan att ofta använda verktygen gört att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslös Åtgård kan leda till allvarlig personskada inom brådkelen av en sekund.
4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG
a) Überbelastainte elverktyget. Användfor aktuellt arbete avsett elverktyg.Med ett lampligt elverktyg kan du arbeta bättre och sakkrare inom angivet effektomrade.
b) Ett elverktyg med defekt stromstallare fär inte langre anvandas. Ett elverktyg som inte kan koplas in erller ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan installninger utfors, tillbehorsdilar byts ut ell er elverktyget lagras. Denna skyddsagard forhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oåtkom Liga for barn. Låt elverktyget inte användas av personer som inte ar förtrogna med dess användning eller inte LASTenna anvisning. Elverktygen ar farliga om de används av oerfarna personer.
e) Underhäll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats; orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget Återanvänds. Mänga olyckor orsakas av dāligt skötta elverktyg.
f) Häll skärverktygen skarpa och rena. Omsorgsfullt sköttä skärverktyg med skarpa eggarkommen inte sa latt i klam och gár lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icede andamalsenigt satt kan farliga situationer uppsta.

h) Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen söker hantering och kontroll över verktyget i ovängtade situationer.

5) OMSORGSFULL HANTERING OCH ANVÄNDNING AV SLADDLOSA ELVERKTYG

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.

b) Använd endast batterier som ar avsedda for aktuell elverktyg. Används andra batterier finns risk for kropsskada och brand.

c) Hall gem, mynt, nycklar, spikar, skruvar och andra sma metallforemål avstand frän reservbatterier for att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.

d) Om batteriet används på fel satt finns risk für att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlig kontakt spelà med vatten. Om vatska kommt i kontakt med ögonen uppsök dessutom lakare. Batterivatskan kan medfora hudirritation eller brännskada.

e) Använd inte batteriet aller verktyg som ar skadade aller modifierade. Skadade aller modifierade batterier kan bete sig ovāntat vilket leder till brand, explosion aller risk für persokador.

f) Du sca inte exponera ett batteri eller verktyg for brand eller for hog temperatur. Exponering for brand eller temperaturer over 130^ kan leda till explosion.

g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktygetutanfor det temperaturomfang som specificeras i instruktionerna. En olamplig laddning eller en laddning vid en temperatur som ligger atanfor det specificerade omradet kan skada batteriet och öka brandrisken.

6) SERVICE

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdilar. Dettagaranterar att elverktygets sakerhet uppratthalls.
b) Utför aldrig service på skadade batterier. Service på batterier fär endast utforas av tillverkaren eller auktoriserade tjänsteleverantörer.

SÄKERHETSANVISNINGAR FÖR SLADDLOB BORRMASKIN/SKRUVDRAGAR

ALLMÄNT

• Viss typ av damm, exemplvis färg som innehäller bly, vissaTRSorder, mineraler och metaller kan vara hälsovändliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i narhen); använd andningsskydd och arbeta med en dammuppsamlare om sādan anslutning finns
  Vissa typarv dammarklassificerade soms carcinogeniska (t.ex. ek- och bjorkdamm) särskilt i combination med tillsatser for trabehandling; anecdandningsskydd och arbeta med en dammuppsamlare om sadan anslutning finns

• Folj de nationella krav, som finns angäende damm, für de material du skall arbete med

• Asbesthaltigt material fär inte bearbetas (asbest anses vara cancerframkallande)

• Kontrollera att omkopplare F ②är i mellan position (låst låge) innan inställninger utförs eller tillbehörsdelar byts eller maskinen Transporteras eller lagras

TILLBEHOR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används
• Anvand endast tillbehör vilkas tillatna varvthal atminstone motsvarar maskinens högsta tomgangsvarvthal

FORE ANVANDNINGEN

• Undvik skador genom att ta bort skruvar, spikar aller andra foremål ur arbetsstykct; ta dem bort innan du startar ett arbete
• Kontrollera alltid att den tillförda strömtypen stämmer med spanninger som anges på laddarens markplat
• Satt fast arbeitsstychet (ett arbeitsstychke fasting med skruvtvingar aller i ett skruvstad ar mera stabilt an om det halls fast for hand)
• Använd lämpiga detektorer für lokalisierung av dolda forsörnjningsledninger erller konsultera lokalt distributionsföretag (kontakt med elledninger kan fororsaka brand och elstöt; en skadad gasledning kan leda till explosion; borning i vattenledning kan fororsaka sakskador erler elstöt)

UNDER ANVÄNDNINGEN

• Hall fast elverktyget vid de isolerade greppytorna när arbeten utförs på ställen)där insatstillbehöret eller skruven kan skada dolda elledninger (kontakt med en spanningsforande ledning kan satta elverktygets metalldelar under spanning och leda till elstot)
• I handelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen eller dra ur laddarens stickpropp frän elurtaget

LADDNING/BATTERIERNA

Denna laddare fär användas av barn frän 8 År och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de overvakas av en person som ansvarar for deras sökerhet, eller som instruerar dem i söker hantering av laddaren och gör att de Förstår riskerna (i annat fall foreligger fara for felanvändning och skador)
- Håll barn under uppsikt (barn fär inte leka med laddaren)
Utan uppsikt fär barn interrengöra eller underhälla laddaren
- Använd bara SKIL-laddaren 2610Z08495 aller 2610Z08496 och SKIL-batteriet 2610Z08494 med det här verktyget
- Ladda endast batteriet med den medfoljande laddaren

• Rör inte kontakten i laddaren
• Utsatt inte maskinen/laddaren/batteriet for regn
• Ladda inte batteriet i fuktig aller vát miljö
• Anslut aldrig trasig laddare; lamna dem till en auktoriserad SKIL serviceverkstad for sakerhetskontroll
• Använd ej laddaren när sladd eller stickpropp ar trasig; sladd eller stickpropp skall omedelbart bytas ut på nagon av SKIL's auktoriserade serviceverkstäder
• Använd aldrig trasig batteriet; de skall omedelbart bytas ut
• Försök ej ta isär laddaren eller batteriet
• Ej Återuppladdningsbara batterier får ej uppladdas med laddaren
• Tillaten omgivningstemperatur (verktyg/laddare/batteri): vid laddning 0 +45^

-vid drift -20...+50°C

-vid forvaring -20...+50°C

FÖRKLARING AV SYMBOLER PÅ VERKTYGET/LADDAREN/BATTERIET

③ Läs bruksanvisingenfore användning
④ Använd laddaren enbart inomhus
⑤ Dubbel isolering (ingen jordning kravs)
⑥ Batterierna kan expolodera om de utsats for eld, undanhall batterierna fran heta kallor
⑦ Forvara maskinen/laddaren/batteriet i lokaler, darr temperaturen inte overstiger 50^
8 Elektriska verktyg och batterier fár inte kastasi hushállssoporna

ANVÄNDNING

Kombinerad strombrytare for till/fran och hastighetskontroll A ② Du kan variera hastigheten steglost fran noll till maximum genom att trycka mer aller mindre pa avtryckaren
Laddning av batteri 9

!ta ut batteriet ur maskinen

-anslut laddaren tillettvagguttagenligt bilden ⑨ a
-den grona lampan B tands for att indikera att laddaren ar klar for anvandning 9a
-satt i batteriet i laddaren enligt anvisingarna ⑨
-den roda lampan C tands for att indikera att batteriet laddas ⑨ c

• after ca. 3 timmar (2610Z08495) / 5 timmar (2610Z08496) ar batteriet fulladdat och den grona lampan B tänds ⑨ d

!ta bort batteriet fran laddaren, after laddnignstiden forflutit; darmed forlangs livslängden pa batteriet VIKTIGA:

-om roda lampan C inte tandes after isattning av batteriet, kan det betyda att batteriet ar for kallt eller for varmt (laddaren laddar endast batteriet vid en temperatur mellan 0^ och 45^ )
-litiumjonbatteriet kan laddas nar som helst (battery skadas inte om laddningsproceduren avbryts)
-litiumjonbatteriet behover inte vara tomt innan laddning (ingen "minneseffekt", som med nickelkadmiumbatterier)
-under laddning kan laddaren och batteriet kannas varmt vid vidroring; detta ar normalt och indikerar inget fel
-kontrollera att batteriets utsida ar ren och torr innan du placerar det i laddaren
-tag ej bort batteriet fran maskinen nar den ar igang

-om Du räknar med att ej använda Ditt maskin under en lang tid ar det böst att dra ur laddarens stickpropp fran elurtaget
-när litiumjonbatteriet ar tomt, stängs verktyget av automatiskt
-om batteriet after en tid bōrjar ta slut För snabbt after att det laddats, kan det bero pa att det ár slitet och behöver bytas ut

• Reversering av rotationsriktningen 10

-om inte vänster/höger ar installet i ratt lage, kan inte strombrytaren A ② tryckas in

!andra rotationsriktningen nar maskinen ar helt stilla

• Byte av bits ⑪!använd aldrig bits med trasig axel

• Justering av vridmoment (VariTorque) 12

• vridmomentet ökas genom att ringen D vrids frän 1 till 19; det låget E lasser kopplingen for att möjiggöra tyngre borrnings- eller skruvdragningsjobb
  -vid idragning av en skruv, forsok forst med VariTorque position 1 och öka tills det ratta djupet ar natt

• Mekaniskt vaxelval ⑬(2832)

-stall in omkopplaren G pa onskat varvatal

!páverka växellagesomkopplaren nar maskinen gårsakta

LOW

-lag hastighet
-högt vridmoment
-For skruvdragning och borrning av stora diametrar
-for gängskärning
HIGH

-hog hastighet
-lagt vridmoment
-for borrning av sma diametrar

• Batteriskydd

Slar av verktyget aller forhindrar start av verktyget, nar -belastningen ar for hog
-när batteriets temperatur over-ller underskrider arbetsområdet -20 till +50°C
-litiumjonbatteriet ar nastan tomt (for att skydda mot fullstandig urladdning)

Ifortsatt inte trycka på till-/franknappen after att verktyget stängts av automatiskt; batteriet kan skadas

Punktbelysning H 14
Punktbelysningen H tänds automatiskt nar brytaren A ② aktiveras
Fattning och styrning av maskinen 15

lunder arbetet, häll alltid verktyget i det grå greppet

-hallventilationsoppningarnaJ ② ej overtackta
-lagg inte for mycket tryck pa maskinen; lat maskinen gora arbetet at dig

ANVÄNDNINGSTIPS

Anvand ratt bits 16

!använd endast skarpa bits

När du borrä i järnmetaller
-forborra ettt minreda datt storre behovs olja in borren emellanat
- Vid idragning av en skruv nara kortänden eller på sidan av tramaterialet skull forborrning ske for att undvika sprickbildning

• För bösta användning av maskinen ar det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning
• Vid skruvning i hare tra bör man Först forborra ett hal
• Splinterfri borrning i tra
  Dammfri borrning i vagg 18
  Borningikakelutanattslinta 19
• For fler tips se www.skil.com

UNDERHÄLL / SERVICE

• Det har verktyget ar inte avsedd for yrkesmagg anvandning
• Hall din maskin och laddaren ren

• rengor kontaktytorna i laddaren med alkohol eller kontaktrengöringsmedel !dra ur laddarens stickpropp fran elurtaget innan rengöring

• Om i elverktyget/laddaren trots exactt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for SKIL elverktyg

• sänd in verktyget aller laddaren i odemonterat skick tillsammans med inköpsbevis till fösäljaren aller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)

• om laddaren ar defekt sänd in både laddare och batteri till försäljaren eller SKIL serviceverkstad

MILJÖ

• Elektriska verktyg, batterier, tillbehör och Förpackning fär inte kastas i hushållssoporna (gäller endast EU-länder)

-enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillampnning enligt nationell lagstiftning ske uttjanta elektriska verktyg sorteras separat och lämnas till miljövänlig Återvinning -symbolen ⑧ kommen att paminna om detta nar det ar tid att kassera!foreavyttring av batterierna, tejpa kontaktytorna med kraftig tejp for att undvika kortslutting

LJUD/VIBRATION

Ljudtrycksnivan som uppmatts enligt EN 60745 ar paenna maskin 76 (1008 & 2830) / <70 (2832) dB(A) och ljudeffektnivan 87 (1008 & 2830) dB(A) (standard deviation: 3 dB), och vibration < 2,5m / s^2 (vektorsumma i tre riktninger; onoggrannhet K = 1,5m / s^2

Vibrationsemissionsvardet har uppmatts enligt ett standardiserat test i enlighet med EN 60745; detta varde kan anvandas for att jamfora vibrationen hos olica verktyg och som en ungefarglig uppskattning av hur stor vibration anvandaren utsats for när verktyget anvands enligt det avsedda syfet

-om verktyget anvands på att annat an det avsedda syfet aller med fel aller daltigt unterhällna tillbehör kan detta drastiskt öka vibrationsnivan

-när verktyget stängs av eller ar på men inte används, kan detta avsevärnt minska vibrationsnivån

Iskydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt
