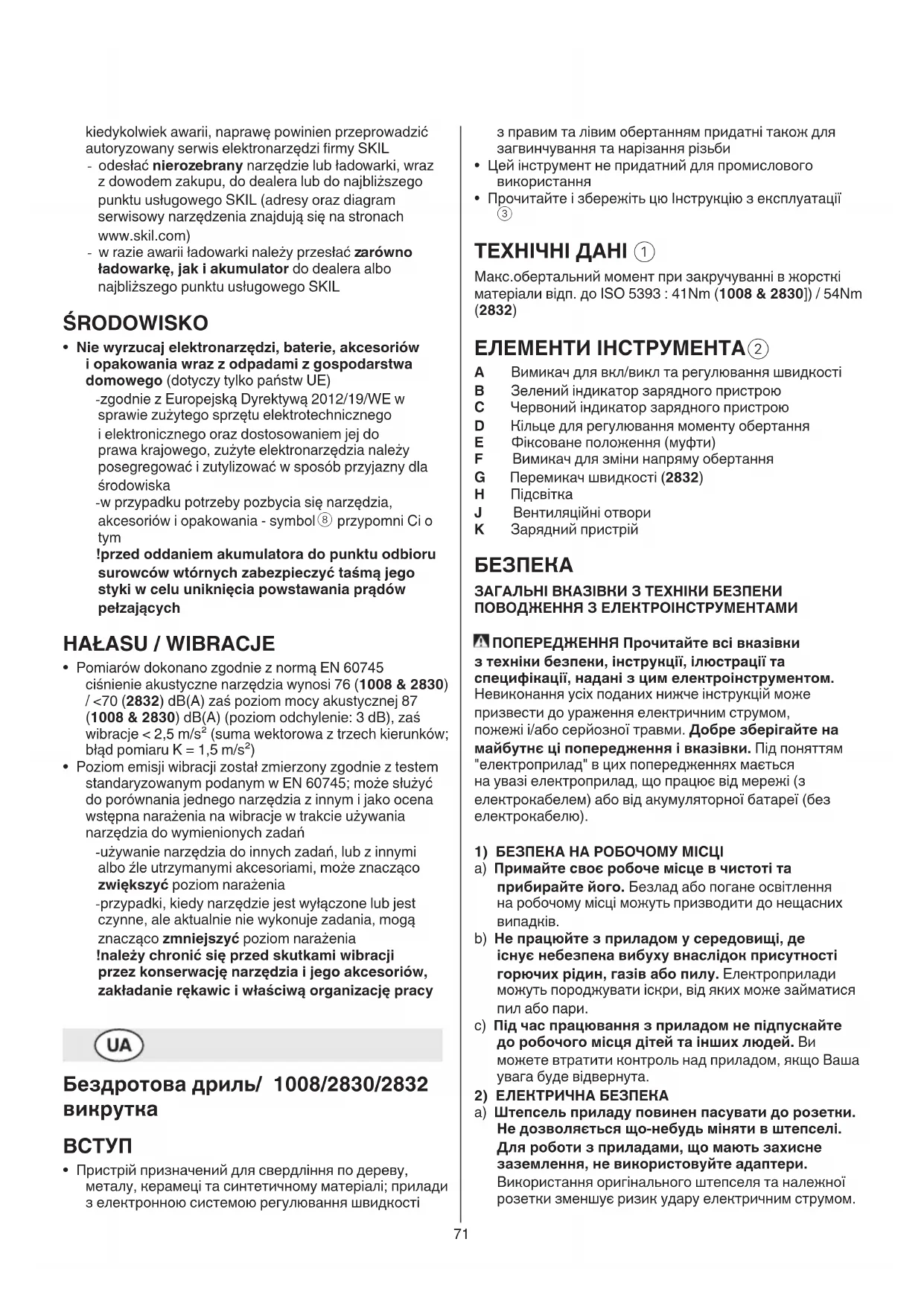

ПОСІБНИК КОРИСТУВАЧА 2830 AR SKIL

- Пристрій призначений для свердління по дереву, металу, керамеці та синтетичному матеріалі; прилади з електронною системою регулювання швидкості

з правим та лівим обертанням придатні також для загвинчування та нарізання різьби

• Цей інструмент не придатний для промислового використання
• Прочитайте і збережіть цю Інструкцію з експлуатації ③

ТЕХНІЧНІ ДАНІ ①

Макс.обертальний момент при закручуванні в жорсткі матеріали відп. до ISO 5393 : 41Nm (1008 & 2830)] / 54Nm (2832)

ЕЛЕМЕНТИ ІНСТРУМЕНТА②

A Вимикач для вкл/викл та регулювання швидкості
В Зелений індикатор зарядного пристрою
С Червоний індикатор зарядного пристрою
D Кільце для регулювання моменту обертання
Е Фіксоване положення (муфти)
F Вимикач для зміни напряму обертання
G Перемикач швидкості (2832)
Н Підсвітка
J Вентиляційні отвори
К Зарядний пристрій

БЕЗПЕКА

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПОВОДЖЕННЯ З ЕЛЕКТРОІНСТРУМЕНТАМИ

А ПОПЕРЕДЖЕННЯ Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. Добре зберігайте на майбутне ці попередження і вказівки. Під поняттям "електроприлад" в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних випадків.

b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.

с) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери.

Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом.

b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом.
с) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом.
d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом.
e) Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом.
f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.
3) БЕЗПЕКА ЛЮДЕЙ
a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм.
b) Вдягайте особисте захисне спорядження та обов'язново вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників, зменшує ризиск травм.
с) Уникайте ненавмисного вмикання. Перш ніж вминати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм.
d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити до травм.
e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях.
f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються.
g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре

під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

h) Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.
4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ
a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.
с) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею, якщо вона знімається. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу.
d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.
e) Старанно доглядайте за електроінструментами і приладдям. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.
f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести.
g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій.
h) Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.
5) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ, ЩО ПРАЦЮЮТЬ НА АКУМУЛЯТОРНИХ БАТАРЕЯХ

a) Заряджуйте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.
b) Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі.
с) Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.
d) При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опік.
e) Не використовуйте пошкоджені або модифіковані акумулятори або електроінструменти. Пошкоджені або модифіковані акумулятори повестися неочікувано, що може призвести до пожежі, вибуху або ризину травми.
f) Не піддавайте акумулятор або електроінструмент дії вогню або високих температур. Вогонь або температури вищі за 130°C можуть призвести до вибуху.
g) Виконуйте всі вказівки із заряджання і не заряджайте акумулятор або електроінструмент за температур, що виходять за вказані в інструкції межі. Неправильне заряджання або заряджання за температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик займання.
6) CEPBIC
a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.
b) Ніколи не обслуговуйте пошкоджені акумулятори. Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям.

ВКАЗІВКИ ПО БЕЗПЕЦІ ДЛЯ ДРИЛЬ/ВИКРУТКИ З АКУМУЛЯТОРНИМ ЖИВЛЕННЯМ

ЗАГАЛЬНЕ

- Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

- Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо

в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

- Слідуйте інструкціям по роботі з матеріалами, продукцюючими пил

- Не обробляйте материали, що містять асбест (асбест вважається канцерогенним)

- Преконайтесь що бігунець вимикач F ② в середньому положенні (блокування) перед будьякими наладками чи замінами приладдя, тоді коли ви тримаєте або поклали інструмент

- Слідуйте інструкціям по роботі з матеріалами, продукцюючими пил - Не обробляйте матеріали, що містять асбест (асбест вважається канцерогенним) - Преконайтесь що бігунець вимикач F ② в середньому положенні (блокування) перед будьякими наладками чи замінами приладдя, тоді коли ви тримаєте або поклали інструмент

АНСЕСУАРИ

- SKIL гарантиє надійну роботу інструмента тільки при використанні відповідного приладдя

- Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження

- SKIL гарантиє надійну роботу інструмента тільки при використанні відповідного приладдя - Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження

ПЕРЕД ВИКОРИСТАННЯМ

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи
• Обов'язково переконайтесь, що напруга струму відповідає напрузі, вказаній на фірмовому штемпелі інструмента
• Зафіксуйте оброблювану деталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж вручну)
• Використовуйте придатні пошукові прилади для знаходження захованих в будівлі труб та кабелів або зверніться за допомогою в місцеве підприємство електро-, газо- та водопостачання (зачеплення електропроводки може призводити до пожежі та удару електричним струмом; зачеплення газової труби може призводити до вибуху; зачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призводити до удару електричним струмом)

ПІД ЧАС ВИКОРИСТАННЯ

- При роботах, коли робочий інструмент або гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки (зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом)

- У випадку електричної чи механічної несправності негайно вимкніть інструмент або відключіть зарядний пристрій від електросіті

ЗАРЯДЖАННЯ/АКУМУЛЯТОР

- Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали

відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку він несе (в іншому випадку можливе неправильне використання та небезпека одержання травм)

- Дивіться за дітьми (діти не повинні гратися з зарядним пристроєм)

• Дітям дозволяється очищати зарядний пристрій та виконувати його технічне обслуговування лише під наглядом

- Використовуйте для цього інструмента тільки зарядний пристрій SKIL 2610Z08495 або 2610Z08496 та акумулятор SKIL 2610Z08494

- Заряджайте акумулятор тільки зарядним пристроєм, яким комплектується інструмент

- Не підвергайте інструмент/зарядний пристрій/акумулятор дії дощу

- Не заряджайте акумулятор у вологих або вогких приміщеннях

- Не використовуйте пошкоджені зарядний пристрій - віднесіть їх до сертифікованого SKIL сервісного центру для безпечної починки

- Не використовуйте зарядний пристрій коли пошкоджені дріт або вилка; вони мають бути негайно замінені в SKIL сервіс центрі

- Не використовуйте пошкоджений акумулятор; негайно від'єднайте його від інструмента

- Не розбирайте акумулятор чи зарядний пристрій самостійно

- Не намагайтесь заряджати акумулятори, що не підлягають повторній зарядці, зарядним пристроєм до цього інструмента

- Дозволена температура довкілля (інструмент/зарядний пристрій/акумулятор):

-під час зарядження 0...+45°C

-під час роботи -20...+50°C

-під час зберігання -20...+50°C

ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧЕНЬ НА ІНСТРУМЕНТІ/ЗАРЯДНОМУ ПРИСТРОЇ/АКУМУЛЯТОРІ

③ Перед використанням прочитайте інструкцію із застосування

④ Використовуйте зарядний пристрій тільки у приміщенні

⑤ Подвійна ізоляція (заземлюючий провід не потрібен)

⑥ При влученні у вогонь батареї вибухають, тому в жодному разі не спалюйте батареї

⑦ Зберігайте інструмент/зарядний пристрій/акумулятор при температурі не більшій 50°C

⑧ Не викидайте електроінструмент та батареї разом зі звичайним сміттям

ВИКОРИСТАННЯ

- Комбінований перемикач для вмикання/вимикання та керування обертами А ② Плавно керує обертами від нуля до максимальних в залежності від сили натискання на перемикач

- Заряджання акумулятора ⑨

!виймайте акумулятор з інструмента

-під'єднайте зарядний пристрій до джерела живлення як показано на малюнку ⑨а

-загориться зелена лампочка В, указуючи на те, що зарядний пристрій є готовий до роботи ⑨а

-вставте батарею до зарядного пристрою, як показано на ілюстрації ⑨b

-загориться червона лампочка С, указуючи на те, що акумулятор заряджається ⑨с

- приблизно через 3 години (2610Z08495) / 5 години (2610Z08496) акумулятор буде повністю заряджено і зелений індикатор В загоряється⑨d !від'єднайте акумулятор від зарядного пристроя після закінчення періоду заряджання, це подовжить термін робочої експлуатації акумулятора

ВАЖЛИВО:

-якщо червона лампочка С не загориться після вставлення батареї, це може означати що акумулятор занадто холодний або занадто гарячий (зарядний пристрій може працювати тільки за температури акумулятора від 0°C до 45°C)

-літій-іонну батарею можна заряджати будь-коли (переривання процесу заряджання не пошкоджує батарею)

-літієво-іонний акумулятор не обов'язково повністю розряджати перед заряджанням (в ньому відсутній "ефект пам'яті", який проявляється у нікелевокадмієвих акумуляторах)

-підчас заряджання, зарядний пристрій та акумулятор можуть стати теплими на дотик; це нормально і не свідчить про виникнення несправностей приладу

-переконайтесь, що акумулятор читсий та сухий перед тим як під'єднати його до зарядного пристроя

-не від'єднуйте акумулятор під час роботи інструмента

-якщо ви не будете користуватись інструментом довгий час, то від'єднайте зарядний пристрій від джерела електроенергії

-інструмент автоматично вимикається, коли літій- іонна батарея повністю розряджена

-значно зменшений час роботи після заряджання вказує на те, що батарея зношена і потребує заміни

• Зміна напряму обертання ⑩

-при неповній установці положення лів/прав пусковий виключатель А ② не працює !міняйте напрям обертання тільки при повній зупинці інструмента

• Заміна насадок ⑪

!не використовуйте насадки з пошкодженим стовбуром

• Регулювання моменту обертання (VariTorque) ⑫

-вихідний момент обертання буде зростати, якщо крутити кулачок D від 1 до 19; положення E

заблокує кулачок, що дозволить свердлити або туго загвинчувати

-коли вгвинчуєте саморіз спочатку спробуйте першу позицію VariTorque 1, потім починайте нарощувати, поки потрібна глибина вкручування не буде досягнута

- Механічне перемикання швидкості ⑬ (2832)

-увімкніть перемикачем G необхідну для вас швидкість

!перемикайте перемикач швидкості під час повільного обертання

LOW

-низька швидкість

-високий крутний момент

-для загвинчування та свердління великих діаметрів

-для нанесення різьби

HIGH

-висока швидкість

-малий крутний момент

-для свердління малих діаметрів

- Захист акумулятора

Вимикає інструмент або захищає інструмент від вмикання, якщо

-навантаження занадто велике

-температура батареї знаходиться поза межами діапазону робочих температур від -20 до +50°C

-літієво-іонний акумулятор практично розряджений (для попередження глибокого розряджання)

!не продовжуйте роботу та не натискайте вмикач після автоматичного вимкнення інструмента; такими діями можна пошкодити батарею

• Підсвітка Н ⑭

Підсвітка Н загорається при включенні перемикача A ②

- Утримування і робота інструментом ⑮

!під час роботи, завжди тримайте інструмент за частини захвату сірого кольору

-тримайте вентиляційні отвори Є② незакритими

-не тисніть на інструмент; дайте інструменту можливість працювати за вас

- Використовуйте відповідні насадки ⑯ !не використовуйте тупі насадки

• Свердління чорних металів

-попередньо просвердліть отвір меньшого діаметру, якщо необхідний отвір великого розміру -час від часу змащуйте свердла маслом

- При вгвинчуванні шурупів у поперечний зріз дерева або біля нього або в кромку дерева необхідно спочатку просвердлити отвір, щоб запобігти розколу деревини

- Для оптимального вгвинчування необхідно створювати постійний тиск на інструмент, коли вигвинчуєте тиснути треба сильніше

- Коли працюєте з особливо твердими породами дерев необхідно зробити попереднє просвердлювання

• Свердління деревини без виривання скалок ⑰

• Свердління в стінах без пилу ⑱

- Свердління кафельних плиток без прослизькування (19)

• Див додаткову інформацію на www.skil.com

ДОГЛЯД/ОБСЛУГОВУВАННЯ

- Цей інструмент не придатний для промислового використання

- Тримайте інструмент та зарядний пристрій у чистоті -контакти в зарядному пристрої слід чистити спиртом або іншим засобом для зачистки контактів !перед чищенням зарядного пристрою слід від'єднати його від електромережі

- Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент/зарядний пристрій все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL

-відішліть інструмент або зарядний пристрій у нерозібраному вигляді разом з доказом покупки дилеру або в найближчий відділ обслуговування SKIL (адреси та схема обслуговування інструмента приводяться в www.skil.com)

-у разі несправності зарядного пристрою, надішліть зарядний пристрій та батарею до Вашого дилера або до центру обслуговування SKIL

ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

- Не винидайте електроінструмент, батареї, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС)

-відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом

-малюнок ⑧ нагадає вам про це

!перед тим, як позбутись акумулятора: заклейте грубою клейкою стрічкою клеми, щоб запобігти короткому заминанню

ШУМ / ВІБРАЦІЯ

- Зміряний відповідно до EN 60745 рівень тиску звуку даного інструменту 76 (1008 & 2830) / <70 (2832) дБ(А) і потужність звуку 87 (1008 & 2830) дБ(А) (стандартне відхилення: 3 дБ), і вібрація < 2,5 м / с² (векторна сума трьох напрямків; похибка K = 1,5 м / с²)

- Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей

-при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися

-у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися

!захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес
