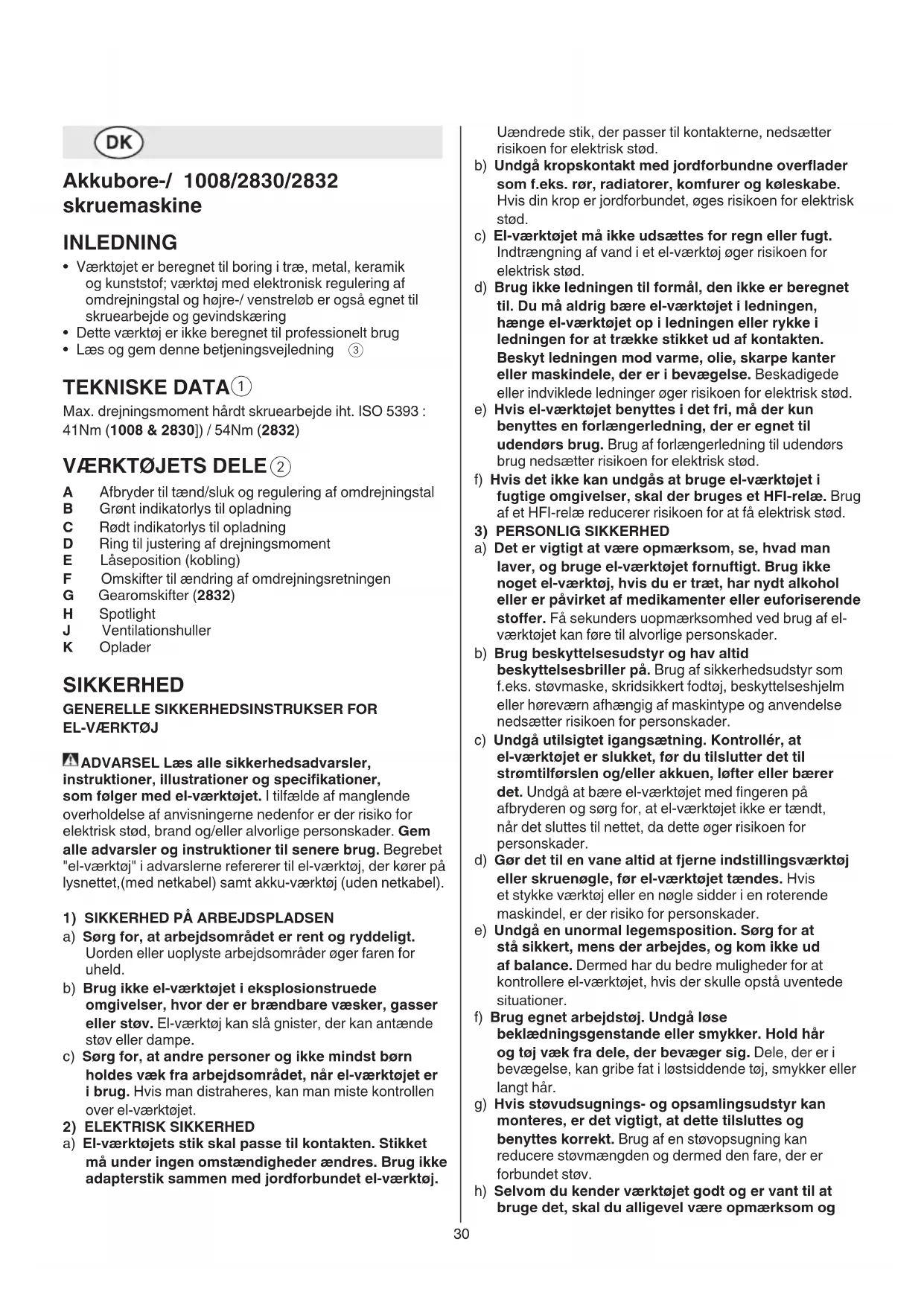

BRUGSANVISNING 2830 AR SKIL

• Værktøjet er beregnet til boring i træ, metal, keramik og kunststof; værktøj med elektronisk regulering af omdrejningstal og højre-/ venstreløb er også egnet til skruearbejde og gevindskæring
• Dette værktøj er ikke beregnet til professionelt brug
  • Læs og gem denne betjeningsvejledning ③

TEKNISKE DATA①

Max. drejningsmoment hårdt skruearbejde iht. ISO 5393 : 41Nm (1008 & 2830)] / 54Nm (2832)

VÄERKT∅JETS DELE②

A Afbryder til tænd/sluk og regulering af omdrejningstal
B Grønt indikatorlys til opladning
C Rødt indikatorlys til opladning
D Ring til justering af drejningsmoment
E Låseposition (kobling)
F Omskifter til ændring af omdrejningsretningen
G Gearomskifter (2832)
H Spotlight
J Ventilationshuller
K Oplader

SIKKERHED

GENERELLE SIKKERHEDSINSTRUKSER FOR EL-VÆRKT∅J

ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Begrebet "el-værktøj" i advarslerne refererer til el-værktøj, der kører på lysnettet,(med netkabel) samt akku-værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld.

b) Brug ikke el-værktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.

c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.

2) ELEKTRISK SIKKERHED

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj.

Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og

overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VÆRKT∅J

a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.

b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.

e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.

f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

5) OMHYGGELIG OMGANG MED OG BRUG AF AKKU-VÆRKT∅JER

a) Oplad kun akkuer i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer - brandfare.

b) Brug kun de akkuer, der er beregnet til værktøjet. Brug af andre akkuer øger risikoen for personskader og er forbundet med brandfare.

c) Ikke benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger.

d) Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.

e) Brug ikke akkuer eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.

f) Akkuer eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion.

g) Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.

6) SERVICE

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

b) Beskadigede akkuer må aldrig repareres. Reparation af akkuer må kun udføres af producenten eller autoriserede reparatører.

SIKKERHEDSINSTRUKSER FOR AKKUBORE-/SKRUEMASKINE

GENERELT

- Støv fra materiale som f.eks. maling, der indeholder bly, nogle træsorter, mineraler og metal kan være skadeligt (kontakt med eller indånding af støvet kan forårsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktøjet, eller hos omkringstående); bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

- Visse slags støv er klassificeret som kræftfremkaldende (som f.eks. støv fra eg og bøg) især i forbindelse med tilsætningsstoffer til træbehandling; bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

- Følg de nationale krav, hvad angår støv, for de materialer, du ønsker at arbejde med

- Bearbejd ikke asbestholdigt materiale (asbest er kræftfremkaldende)

- Kontroller, at omskifter F ② er i midterste (låst) position inden værktøjet indstilles eller der skiftes tilbehørsdele eller værktøjet bæres eller lægges fra

TILBEH∅R

- SKIL kan kun sikre en korrekt funktion af værktøjet, hvis der benyttes originalt tilbehør

- Der må kun benyttes tilbehør, hvis godkendte omdrejningstal er mindst så højt som værktøjets max. omdrejningstal i ubelastet tilstand

INDEN BRUG

- Undgå skader forårsaget af skruer, som eller andre materialer i arbejdsstykket; fjern disse før De begynder at arbejde

- Kontrollér altid at forsyningsspændingen er den samme som den spænding, der er anført på opladerens navneskilt

- Fastgør emnet (det er sikrere at holde emner i en fastgøringsanordning eller skruestik end med hånden)

- Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab (kontakt med elektriske ledninger kan føre til brand og elektrisk stød; beskadigelse af en gasledning kan føre til eksplosion; brud på et vandrør kan føre til materiel skade eller elektrisk stød)

UNDER BRUG

• Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatstilbehøret eller skruen kan ramme bøjede strømledninger (kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød)
• I tilfælde af elektrisk eller mekanisk fejlffunktion skal værktøjet straks afbrydes eller opladeren fjernes fra stikkontakten

OPLADNING/BATTERIERNE

- Denne oplader må kun bruges af børn fra 8 år samt af personer med begrænsede fysiske, sensoriske eller mentale tilstand eller manglende erfaring og kendskab, hvis det sker under opsyn, eller de modtager anvisninger på sikker omgang med opladeren og således forstår de farer, der er forbundet hermed (i modsats fald er der risiko for fejlbetjening og personskader)

• Sørg for, at børn er under opsyn (dermed sikres det, at børn ikke leger med opladeren)

• Opladeren må kun rengøres og vedligeholdes af børn, hvis de er under opsyn

• Brug kun SKIL-opladeren 2610Z08495 eller 2610Z08496 og SKIL-batteriet 2610Z08494 med dette værktøj

• Oplad kun batteriet i den leverede lader
• Berør ikke kontaktpunkterne i opladeren
• Sæt ikke værktøj/opladeren/batteriet ud i regn
• Oplad ikke batteriet i fugtige eller våde omgivelser
• Brug ikke opladeren hvis den er beskadiget; send den til et sikkerhedscheck hos et autoriseret SKIL service værksted
• Brug ikke opladeren, hvis ledning eller stik er beskadiget; ledning eller stik bør straks udskiftes på et autoriseret SKIL service værksted
• Brug ikke batteriet hvis de er beskadiget; de bør erstates straks
• Skille ikke opladeren eller batteriet ad
• Forsøg ikke at oplade batterierne, som ikke kan genoplades, med opladeren
• Tilladt omgivelsestemperatur (værktøj/oplader/batteri) -ved opladning 0...+45°C -ved drift -20...+50°C -ved opbevaring -20...+50°C

FORKLARING TIL SYMBOLERNE PÅ VÆRKT∅JET/LADER/BATTERI

③ Læs instruktionen inden brugen
④ Benyt kun laderen indendørs
⑤ Dobbelt isolering (jordforbindelse unødvendig)
⑥ Batterier vil eksplodere, hvis de kommes i ild, så forsøg aldrig at brænde batteriet
⑦ Opbevar værktøj/opladeren/batteriet i et lokale, hvor temperaturen ikke overstiger 50°C
⑧ Elværktøj og batterier må ikke bortskaffes som almindeligt affald

BETJENING

• Kombineret afbryder for til/fra og hastighedskontrol A ② Kontrolér hastigheden trinløst fra 0 til max. hastighed ved at trykke mere eller mindre på afbryderen
• Opladning af batteriet ⑨ !fjern batteriet fra værktøjet

-forbind opladeren med en stikkontakt som vist på illustrationen ⑨ a
-den grønne lampe B tændes for at angive, at opladeren er klar til brug ⑨a
-sæt batteriet i laderen som vist ⑨b
-den røde lampe C tændes for at angive, at batteriet bliver ladet op ⑨c
- efter ca. 3 timar (2610Z08495) / 5 timar (2610Z08496) er batteriet fuldt opladet og grøne lys B tændes ⑨d !fjern batteriet fra opladeren after opladningsperioden er slut, hvilket forøger batteriets levetid

VIGTIGT:

-hvis røde lampe C ikke tænder, efter at man har sat batteriet i, kan dette skyldes at batteriet er for koldt eller varmt til at oplades (opladeren oplader kun batteriet når disses temperatur er mellem 0°C og 45°C)
-litiumion-batteriet kan oplades når som helst (batteriet tager ikke skade af, at opladningen afbrydes)
-lithium-ion batteriet behøver ikke at være helt afladt, før det oplades (det har ingen "hukommelse" som nikkel-kadmium batterier)
-under opladning kan opladeren og batteriet blive varme at røre ved; dette er normalt og er ikke et tegn på et problem
-kontroller, at batteriets udvendige overflade er ren og tør, før det sættes i opladeren
-fjern ikke batteriet fra værktøjet medens der arbejdes
-hvis værktøjet i længere tid ikke bliver benyttet, er det bedst at trække opladerens stik ud af stikkontakten
-når litiumion-batteriet er afladt, slukkes der automatisk for værktøjet
-en betydelig reduceret arbejdsperiode efter opladning betyder, at batteriet er brugt og bør udskiftes

• Ændring af omdrejningsretningen ⑩

-afbryderen A② kan ikke aktiveres, hvis retningsskifteren ikke er indstillet korrekt

!ændre kun omdrejningsretningen når værktøjet er standset helt

• Ombytning af bits ⑪ !brug ikke bits me
• Justering af drejningsmoment (VariTorque) ⑫ -trækkraften vil forøges når indstillingsringen D drejes fra 1 til 19; pos. E vil tillade may trækkraft til boring og skruning meget kraftigt arbejde

-ved iskruning af en skrue, prøv først VariTorque stilling 1 og forøg derefter på skalaen indtil den ønskede dybde er nået

• Mekanisk gearvalg ⑬ (2832)

-stil omskifteren G på ønskede omdrejningstal !tryk på gearomskifteren mens værktøjet kører langsomt

LOW

-lav omdrejningstal

-stor trækkraft

-for iskruning og boring ved store diametre på bor

-for gevindskæring

HIGH

-høj omdrejningstal

-lavere trækkraft

-for boring ved små diametre

Slukker for værktøjet eller forhindrer at værktøjet tændes, när

-belastningen er for høj

-batteritemperaturen er ikke inden for det tilladte område for betjeningstemperatur på -20 til +50°C

-lithium-ion batteriet næsten er afladt (for at beskytte mod for kraftig afladning)

!undlad at betjene kontakten, efter at der er slukket for værktøjet, da det kan beskadige batteriet

- Spotlight H ⑭

- Händtering og styring af værktøjet ⑮

!under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r)

-hold ventilationshullerne J② utildækkede

-pres ikke for hårdt med værktøjet; lad værktøjet gøre arbejdet for dig

GODE RÅD

• Brug rigtige bits ⑯
  !brug kun skarpe bits
  • Ved boring i jernholdige metaller
  -forbor et mindre hul, när et stort hul skal bores -sørg for at smøre boret en gang imellem med
• Ved iskruning af en skrue nær endeflader eller i endetræ bør der forbores for at undgå splinter i træet
• For at få optimal glæde at værktøjet er det nødvendig mot ed jævn tryk på skruen, især ved udskruning
• Ved iskruning i hårdt træ anbefales det at forbore
• Splintfri boring i træ ⑰
  • Støvfri boring i vægge ⑱
  • Boring i fliser uden udskridning ⑲
• For flere tips se www.skil.com

VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug
• Hold Deres værktøj og oplader ren -rens kontaktfladerne i opladeren med alkohol eller anden rensevæske

!fjern opladeren fra stikkontakten før rensning

- Skulle el værktøjet/opladeren trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektroværktøj

• send venligst det uskilte værktøj eller oplader sammen med et køb-bevis til din forhandler eller nærmeste autoriseret SKIL service værksted (adresser og reservedelstegning af værktøjet findes på www.skil.com)
• i tilfælde af at opladeren er defekt, send både opladeren og batteriet til din forhandler eller til et SKIL service værksted

MILJ∅

- Elværktøj, batterier, tilbehør og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande)

-i henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt
-symbolet ⑧ erindrer dig om dette, når udskiftning er nødvendig
!beskyt batteri terminaler med bredt tape for at undgå kortslutning

ST∅J / VIBRATION

• Måles efter EN 60745 er lydtrykniveau af dette værktøj 76 (1008 & 2830) / <70 (2832) dB(A) og lydeffektniveau 87 (1008 & 2830) dB(A) (standard deviation: 3 dB), og vibrationsniveauet < 2,5 m/s ^2 (vektorsum for tre retninger; usikkerhed K = 1,5 m/s ^2 )
• Det vibrationsniveau er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål

-anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt
-de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt

!beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre
