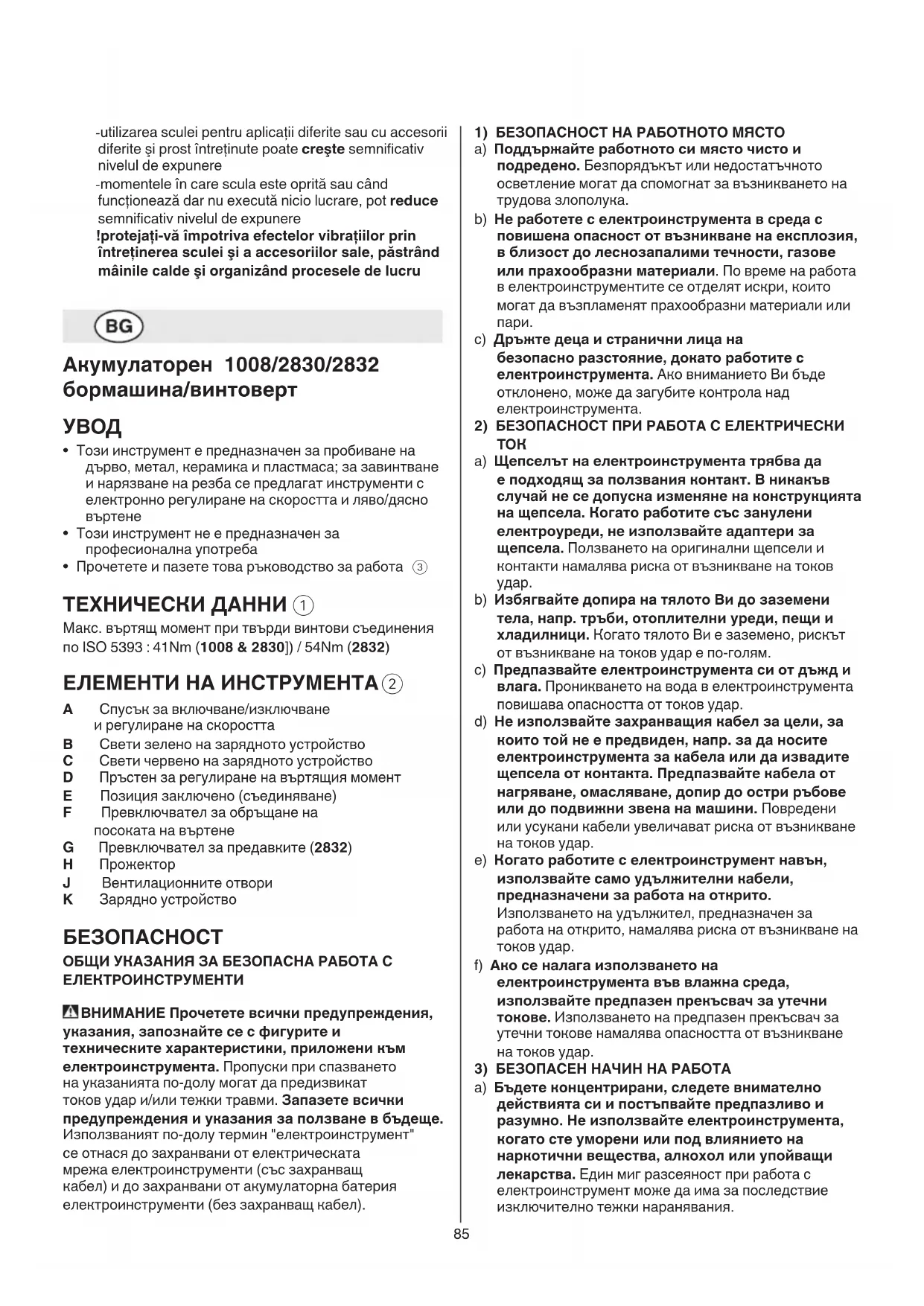

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 2830 AR SKIL

• Този инструмент е предназначен за пробиване на дърво, метал, керамика и пластмаса; за завинтване и нарязване на резба се предлагат инструменти с електронно регулиране на скоростта и ляво/дясно въртене
• Този инструмент не е предназначен за професионална употреба
• Прочетете и пазете това ръководство за работа ③

ТЕХНИЧЕСКИ ДАННИ ①

Макс. въртящ момент при твърди винтови съединения по ISO 5393 : 41Nm (1008 & 2830)] / 54Nm (2832)

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА②

A Спусък за включване/изключване и регулиране на скоростта
В Свети зелено на зарядното устройство
Свети червено на зарядното устройство
D Пръстен за регулиране на въртящия момент
Е Позиция заключено (съединяване)
F Превключвател за обръщане на посоката на въртене
G Превключвател за предавките (2832)
Н Прожектор
J Вентилационните отвори
К Зарядно устройство

БЕЗОПАСНОСТ

ВНИМАНИЕ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми. Запазете всички предупреждения и указания за ползване в бъдеще. Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

1) БЕЗОПАСНОСТ НА РАБОТНОТО МЯСТО
a) Поддържайте работното си място чисто и подредено. Безпорядъкът или недостатъчното осветление могат да спомогнат за възникването на трудова злополука.
b) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
с) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
2) БЕЗОПАСНОСТ ПРИ РАБОТА С ЕЛЕКТРИЧЕСКИ ТОК
a) Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В нинакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
b) Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
с) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
d) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
e) Когато работите с електроинструмент навън, използвайте само удължителни кабели, предназначени за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
f) Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
3) БЕЗОПАСЕН НАЧИН НА РАБОТА
a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, ногато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.

b) Работете с предпазващо работно обленло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
с) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение изключено. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.
d) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
e) Не надценявайте възможностите си. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
f) Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
g) Ако е възможно използването на външна аспирационна система, се уверявайте, четя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.
h) Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.
4) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ ЕЛЕКТРОИНСТРУМЕНТИ
a) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
b) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
с) Преди да извършвате наквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и ногато го

прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.

d) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
e) Поддържайте добре електроинструментите си и ансесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
f) Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват помалко съпротивление и се водят по-леко.
g) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. С дейности и процедури, евентуално предписани от различни нормативни документи. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
h) Поддържайте дръжните и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.
5) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ АКУМУЛАТОРНИ ЕЛЕКТРОИНСТРУМЕНТИ
a) За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.
b) За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова злополука и/или пожар.
с) Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
d) При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това

на кожата Ви попадне електролит, изпланнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата.

e) Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания.
f) Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130°C могат да предизвикат експлозии.
g) Спазвайте всички указания за зареждане на акумулаторната батерия; не я зареждайте, ако температурата й е извън диапазона, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да увредят батерията и увеличават опасността от пожар.
6) ПОДДЪРЖАНЕ
a) Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
b) Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.

• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболевания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано
• Определени видиве прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано
• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате
• Не обработвайте азбестосъдържащ материал (азбестът е канцерогенен)
• Убедете се че ключа F ② е в средно (блокирано) положение, преди да направите каквито и да реглажи или смени на консумативите или когато транспортирате или прибирате инструмента

АКСЕСОАРИ

- SKIL може да осигури безаварийна работа на електроинструмента само ако се използват оригинални допълнителни приспособления - Използвайте само принадлежности, чиято допустима скорост на въртене е поголяма или равна на максимальната скорост на въртене на празен ход на електроинструмента

ПРЕДИ УПОТРЕБА

• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстранете ги преди да започнете работа
• Преди включване на зарядното устройство в контакта се уверете, че мрежовото напрежение отговаря на напрежението, обозначено на фирмената табелка на зарядното устройство
• Обезопасете работния материал (материал, затегнат в затягащ инструмент или в менгеме е по-устойчив, отколкото ако се държи в ръка)
• За да откриете скрити под повърхността електро-, водо- и газопроводи, използвайте подходящи уреди или се обърнете към местното снабдително дружество (прекъсването на електропроводници под напрежение може да предизвика пожар и/или токов удар; увреждането на газопровод може да предизвика експлозия; засягането на водопровод може да предизвика значителни материални щети и/или токов удар)

ПРИ УПОТРЕБА

• Когато изпълнявате дейности, при които работният инструмент или винта може да попадне на скрити под повърхността проводници под напрежение, внимавайте да допирате електроинструмента само до изолираните ръкохватки (при контакт с проводник под напрежение то се предава на металните детайли на електроинструмента и това може да предизвика токов удар)
• При електрическа или механична повреда незабавно спрете електроинструмента или изключете зарядното устройство от захранващата мрежа

ЗАРЕЖДАНЕ/БАТЕРИИ

- Това зарядно устройство може да се използва от деца от 8-годишна възраст и лица с ограничени физически, сензорни или душевни възможности или без достатъчно опит, ако са под непосредствен надзор от лица, отговорни за безопасността им, или ако са били обучени за сигурна работа със зарядното устройство и разбират свързаните с това опасности (в противен

случай съществува опасност от неправилно ползване и трудови злополуки)

• Децата трябва да са под постоянен надзор (така предотвратявате опасността децата да играят със зарядното устройство)
• Не се допуска почистването и техническото обслужване на зарядното устройство да се извършва от деца, които не са под пряк надзор
• С този инструмент използвайте само зарядното устройство на SKIL 2610Z08495 или 2610Z08496 и батерията на SKIL 2610Z08494
• Зареждането на батерията трябва да се извършва само с помощта на зарядното устройство, включено в окомплектовката на електроинструмента
• Не докосвайте контактите в зарядното устройство
• Не излагайте на дъжд електроинструмента/зарядното устройство/батерията
• Не зареждайте батериите във влажна или мокра среда
• Не използвайте повредено зарядно устройство; занесете го в някой от оторизираните сервиси на SKIL за проверка
• Не използвайте зарядното устройство при повреден кабел или щепсел; повреденият кабел или щепсел трябва незабавно да бъде подменен в някой от оторизираните сервиси на SKIL
• Не използвайте неизправна батерия; незабавно я заменете
• Не разглобявайте зарядното устройство или батерията
• Не правете опит за зареждане със зарядното устройство на батерии, които не могат да бъдат презареждани
• Допустима околна температура (инструмент/зарядното устройство/батерия):

-при зареждане 0...+45°C

-по време на работа -20...+50°C

-при съхраняване -20...+50°C

③ Преди употреба прочетете ръководството с указания
④ Използвайте зарядното устройство само на закрито
⑤ Двойна изолация (не се изисква кабел за заземяване)
⑥ Хвърлен в огън, акумулаторът ще експлоадира, така че не изгаряйте акумулатора по каквато и да е причина
⑦ Съхранявайте инструмента/зарядното устройство/батерията в помещения при температури, не по-високи от 50°C
⑧ Не изхвърляйте електроуредите и батерии заедно с битови отпадъци

УПОТРЕБА

- Комбиниран бутон за вклрчване / изклрчване и управление на скоростта А ② Управлението на скоростта от нула до максимальната стойност се извършва като натискате прекъсвача по-силно или по-слабо

- Зареждане на батерията ⑨ !изваждайте батерията от инструмента -поставете зарядното устройство в захранващата мрежа, както е показано ⑨а -зелената светлина В ще се включи, указвайки, че зарядното устройство е готов за работа ⑨а -вкарайте батерията в зарядното устройство, както е показано на фигурата ⑨б -червена светлина С ще се включи, указвайки, че батерията се зарежда ⑨с -след около 3 часа (2610Z08495) / 5 часа (2610Z08496) батерията е напълно заредена и зелената светлина В ще светне ⑨д !извадете батерията от зарядното устройство след приклрчване на зареждането; по този начин ще удължите експлоатационния срок на батерията

ВАЖНО:

-ако червена светлина С не се включи след поставяне на батерия, това може да означава че батерията е твърде студена или твърде гореща (зарядното устройство зарежда батерии само когато температурата им е между 0°C и 45°C)
-литиево-йонният акумулатор може да се зарежда по всяко време (прекъсването на процеса на зареждане не поврежда акумулатора)
-литиево-йонната батерия не е необходимо да бъде изтощена преди зареждане (няма "ефект на памет" като при никелово-кадмиевите батерии)
-през време на зареждане зарядното устройство и батерията могат да бъдат горещи при докосване; това е нормално и не показва проблем
-преди да поставите батерията в зарядното устройство, се уверете, че външната й повърхност е чиста и суха
-не демонтирайте батерията от електроинструмента, докато е включен
-ако предполагате, че електроинструментът няма да бъде използван продължително време, е най-добре да изключите зарядното устройство от захранващата мрежа
-когато литиево-йонният акумулатор е разреден, инструментът се изключва автоматично
-значително намаленото време на функциониране на уреда след зареждане показва, че батерията е износена и трябва да бъде сменена

- Обръщане на посоката на въртене ⑩

-ако лостът не е точно в положение включване/изключване, спусъкът А ② не може да бъде активиран

!обръщайте посоката на въртене само когато електроинструментът е напълно спрял

• Смяна на бит ⑪ !не използвайте бит с повредена опашка
• Управление на въртящия момент (VariTorque) ⑫ -изходният въртящ момент ще се увеличи при завъртане на пръстена D на патронника от 1 до 19;

в позиция Е съединителят се блокира за пробиване и завиване при тежки условия

-при завиване на винт първо опитайте позиция 1 на съединителя VariTorque и след това увеличете въртящия момент, докато достигнете желаната дълбочина

- Механичен редуктор ⑬ (2832)

-поставете превключвателя G на желаната скорост !задействайте превключвателя за предавките, когато инструментът работи бавно LOW

-ниска скорост

-голям въртящ момент

-като отвертка и за пробиване на големи диаметри

-за нарязване на резба

HIGH

-висока скорост

-по-малък въртящ момент

- Защита на батерията

Изключва инструмента или не позволява включване на инструмента, когато

-натоварването е прекалено голямо

-температурата на батерията е извън допустимия работен температурен диапазон от -20 до +50°C

-литиево-йонната батерия е почти изтощена (за защита срещу дълбок разряд)

!след автоматичното изключване на инструмента не продължавайте да натискате спусъка, понеже може да се повреди акумулаторът

- Прожектор Н ⑭

Прожекторът Н светва автоматично, когато се задейства ключ А ②

• Държане и насочване на инструмента ⑮

!по време на работа, винаги дръжте уреда за оцветената(ите) в сиво зона(и) за хвашане

-оставяйте вентилационните отвори J② непокрити -не прилагайте твърде голям натиск върху електроинструмента; нека той да свърши работата вместо вас

УКАЗАНИЯ ЗА РАБОТА

- Използвайте подходящи бит ⑯ !използвайте само остри би

- При пробиване на цветни метали -ако ви трябва голям отвор, първо пробийте малък -от време на време смазвайте свредлата с машинно масло

- При завиване на винт в близост до ръба на дървен детайл първо пробийте отвор, за да избегнете откъртване на дървото

- За оптимална работа на електроинструмента е необходим постоянен натиск върху винта, включително при развиване

- При завиване на винтове в твърдо дърво първо пробийте отвор

- Пробиване в дърво без откъртване на ръбчето ⑰

- Безпрахово пробиване в стени ⑱

- Пробиване на керамични плочки без плъзгане на свредлото (19)

- За повече полезни указания вж. www.skil.com

ПОДДРЪЖКА / СЕРВИЗ

• Този инструмент не е предназначен за професионална употреба

- Поддържайте електроинструмента и зарядното устройство чисти

-почистете контактите на зарядното устройство с алкохол или препарат за почистване на контакти !преди почистване изключете зарядното устройство от захранващата мрежа

- Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента/зарядното устройство да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL

-занесете инструмента или зарядното устройство в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близкия сервис на SKIL (адресите, както и схемата за сервизно обслужване на електроинструмента, можете да намерите на адрес www.skil.com)

-в случай на дефектно зарядно устройство изпратете както зарядното устройство, така и батерията на Вашия дилър или оторизирания сервис на SKIL

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

- Не изхвърляйте електроуредите, батерии, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС)

-съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодательство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда

-за това указва символът⑧ тогава когато трябва да бъдат унищожени

!преди да изхвърлите батерията, защитете изводите й с дебела лепенка, за да няма опасност от възникване на късо съединение

ШУМ / ВИБРАЦИИ

- Измерено в съответствие с EN 60745 нивото на звуково налягане на този инструмент е 76 (1008 & 2830) / <70 (2832) dB(A) а нивото на звукова мощност е 87 (1008 & 2830) dB(A) (стандартно отклонение: 3 dB), а вибрациите са < 2,5 м / с² (векторната сума по трите направления; неопределеност K = 1,5 м / с²)

- Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN 60745; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения

-използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени

-периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени

!предпазвайте се от ефентите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работа
