AD 4 PREMIUM - AD4 - Пилосос для попелу KARCHER - Безкоштовний посібник користувача

ПОСІБНИК КОРИСТУВАЧА AD 4 PREMIUM - AD4 KARCHER

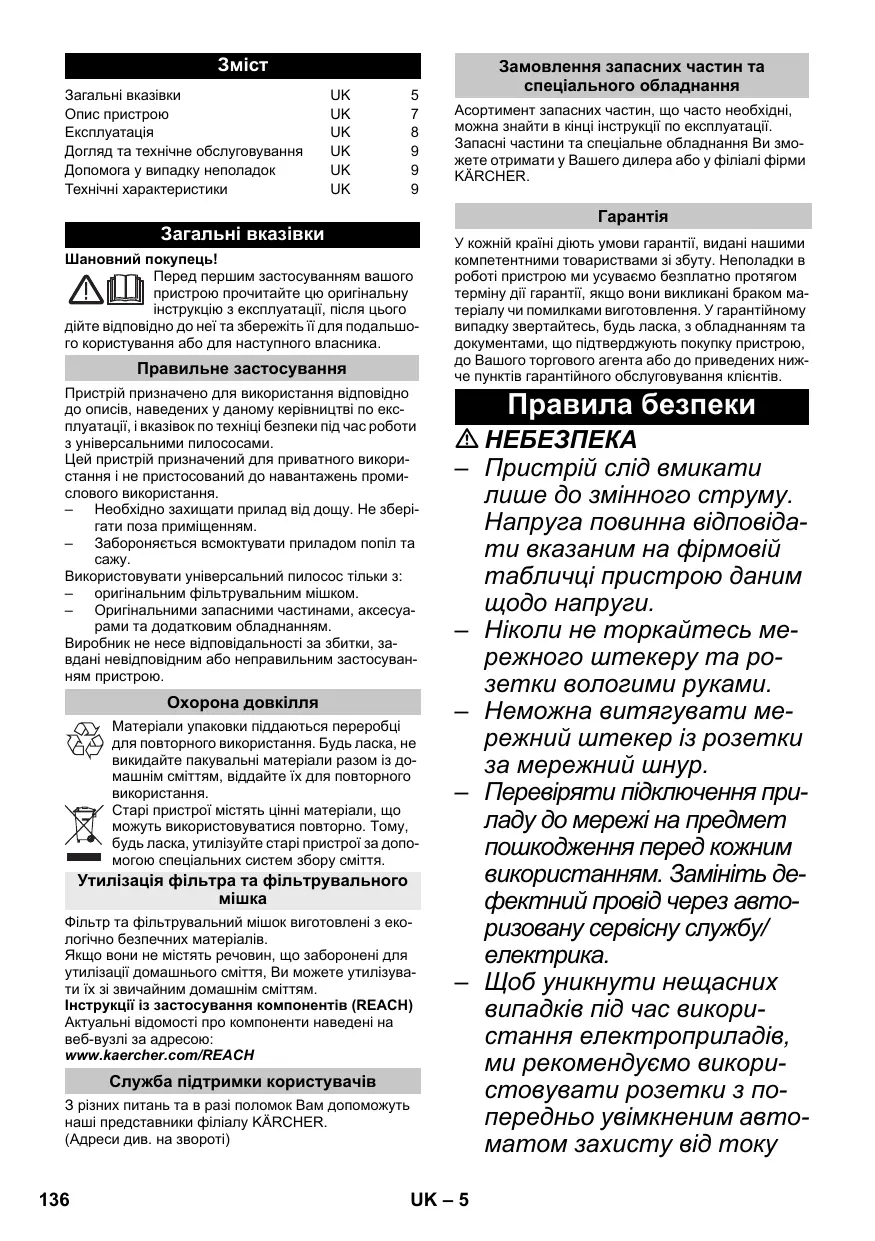

Загальні вказівки Опис пристрою Експлуатація Догляд та технічне обслуговування Допомога у випадку неполадок Технічні характеристики

Шановний покупець! Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно до неї та збережіть її для подальшого користування або для наступного власника. Правильне застосування Пристрій призначено для використання відповідно до описів, наведених у даному керівництві по експлуатації, і вказівок по техніці безпеки під час роботи з універсальними пилососами. Цей пристрій призначений для приватного використання і не пристосований до навантажень промислового використання. – Необхідно захищати прилад від дощу. Не зберігати поза приміщенням. – Забороняється всмоктувати приладом попіл та Використовувати універсальний пилосос тільки з: – оригінальним фільтрувальним мішком. – Оригінальними запасними частинами, аксесуарами та додатковим обладнанням. Виробник не несе відповідальності за збитки, завдані невідповідним або неправильним застосуванням пристрою. Охорона довкілля Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання. Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття. Утилізація фільтра та фільтрувального Фільтр та фільтрувальний мішок виготовлені з екологічно безпечних матеріалів. Якщо вони не містять речовин, що заборонені для утилізації домашнього сміття, Ви можете утилізувати їх зі звичайним домашнім сміттям. Інструкції із застосування компонентів (REACH) Актуальні відомості про компоненти наведені на веб-вузлі за адресою: www.kaercher.com/REACH Служба підтримки користувачів

Асортимент запасних частин, що часто необхідні, можна знайти в кінці інструкції по експлуатації. Запасні частини та спеціальне обладнання Ви зможете отримати у Вашего дилера або у філіалі фірми KÄRCHER.

Загальні вказівки З різних питань та в разі поломок Вам допоможуть наші представники філіалу KÄRCHER. (Адреси див. на звороті) Замовлення запасних частин та спеціального обладнання У кожній країні діють умови гарантії, видані нашими компетентними товариствами зі збуту. Неполадки в роботі пристрою ми усуваємо безплатно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У гарантійному випадку звертайтесь, будь ласка, з обладнанням та документами, що підтверджують покупку пристрою, до Вашого торгового агента або до приведених нижче пунктів гарантійного обслуговування клієнтів. Правила безпеки – Пристрій слід вмикати лише до змінного струму. Напруга повинна відповідати вказаним на фірмовій табличці пристрою даним щодо напруги. – Ніколи не торкайтесь мережного штекеру та розетки вологими руками. – Неможна витягувати мережний штекер із розетки за мережний шнур. – Перевіряти підключення приладу до мережі на предмет пошкодження перед кожним використанням. Замініть дефектний провід через авторизовану сервісну службу/ – Щоб уникнути нещасних випадків під час використання електроприладів, ми рекомендуємо використовувати розетки з попередньо увімкненим автоматом захисту від току UK – 5 витоку (макс. 30 мА сили току номінальної дії). – Під час проведення будьяких робіт з догляду та технічного обслуговування апарат слід вимкнути, а мережевий шнур - витягти – Ремонтні роботи та роботи з електричними вузлами може виконувати тільки уповноважена служба сервісного обслуговування. ПОПЕРЕДЖЕННЯ – Цій пристрій не призначений для використання людьми з обмеженими фізичними, сенсорними або розумовими можливостями або з відсутністю досвіду й/або відсутністю відповідних знань, за винятком випадків, коли вони знаходяться під наглядом відповідальної за безпеку особи або отримують від неї вказівки по застосуванню пристрою, а також усвідомлюють можливі ризики. – Допускається застосування пристрою дітьми, які досягли 8-річного віку, знаходяться під наглядом особи, відповідальної за їх безпеку, або які отримали інструкції із застосування пристрою від такої особи, а також усвідомлюють можливі ризики. – Не дозволяйте дітям грати з пристроєм. – Стежити за тим, щоб діти не грали із пристроєм. – Не дозволяйте дітям проводити очищення та обслуговування пристрою без нагляду. – Пакувальну плівку тримайте подалі від дітей, існує небезпека задушення! – Пристрій слід відключати після кожного використання і перед проведенням очищення/технічного обслуговування. – Небезпека пожежі. Не допускати всмоктування палаючих або тліючих предметів. – Робота у вибухонебезпечних умовах не дозволяється. – При утворенні піни або витіканні рідини пристрій слід негайно виключити або від'єднувати від електромережі. – Не використовувати засоби для чищення для скла або універсальні засоби для чищення! Забороняється занурювати пристрій у воду. Певні речовини можуть створювати вибухонебезпечні гази або суміші, змішуючись зі всмоктуваним повітрям. Ніколи не всмоктувати пилососом наступні речовини: UK – 6

– Вибухонебезпечні або горючі гази, рідини або пил (реактивний пил) – Реактивний металевий пил (наприклад, алюміній, магній, цинк) у сполуці з сильнолужними та кислотними засобами для чищення – Нерозведені сильні кислоти та луги – Органічні розчинники (наприклад, бензин, розріджувач фарби, ацетон, мазут). До того ж, ці речовини можуть пошодити матеріали, що використовуються у пристрої. Рівень небезпеки Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм 몇 ПОПЕРЕДЖЕННЯ Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті. Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм. Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.

Опис пристрою Зображення див. на розвороті! У цьому керівництві з експлуатації наведено опис універсального пилососа, який зображено на обкладинці. На ілюстраціях намальовано максимальне оснащення пристрою. Оснащення таі кількість додаткового приладдя, що входить в обсяг постачання, залежить від моделі пристрою. При розпакуванні перевірте вміст упаковки на наявність додаткового обладнання чи пошкоджень. У випадку пошкоджень при транспортуванні повідомте про це своєму продавцю. Місце під'єднання шлангу

Для підключення всмоктувального шлангу під час роботи.

Позиція I: Пристрій включений. Положення 0: Пристрій вимкнений. Для перенесення пристрою або видалення кришки пристрою після розблокування. Фільтрувальна касета та кнопка розблокування

Щоб очистити фільтр, слід натиснути кнопку розблокування, відкинути фільтрувальну касету й витягти її. Місце для додаткового обладнання на гачку Це кріплення для приладдя призначене для зберігання всмоктувальних насадок та мережевого кабелю. Паркувальнє положення Для вимкнення насадки для підлоги під час перерви в роботі.

Витягнути назовні для того, щоб відкрити та натиснути всередину, щоб закрити. UK – 7 Всмоктуючі трубки 2 x 0,5 м Місце для додаткового обладнання на ємності Це місце для зберігання додаткового обладнання призначене для зберігання всмоктувальних трубок та іншого додаткового обладнання. Спрямовувальний валець Повернути резервуар, вставити до упору поворотні коліщата в отвори на підставі резервуара. Фільтрувальный мішок Примітка: Для чищення у вологому режимі не слід застосовувати мішки для збору пилу. Рекомендація: Для всмоктування дрібного пилу слід застосовувати мішки для збору пилу. Плоский складчастий фільтр (вже встановлений в пристрій) Працювати завжди лише зі встановленим складчастим фільтром, як при вологому, так і при сухому прибиранні. Всмоктувальний шланг зі з'єднувальним

Вставити всмоктувальний шланг у пристрій до Для витягання шлангу слід натиснути пальцями на стопор і витягнути всмоктувальний шланг. Вказівка: Таке приладдя, як, наприклад, всмоктувальні щітки (опція) можна вставляти безпосередньо в з'єднувальний елемент і таким чином з'єднувати зі всмоктувальним шлангом. Для комфортної роботи навіть в умовах обмеженого За потреби знімну ручку можна розміщувати між приладдям та всмоктувальним шлангом. Див. положення 13. Рекомендація: Для прибирання підлоги слід вставити ручку у всмоктувальний шланг. Знімна ручка

З’єднати обидві всмоктувальні трубки та під’єднати їх до ручки. Насадка для підлоги (зі вставками) Для прибирання сухого бруду в насадку для підлоги слід вставити дві щіткові планки. Для прибирання води в насадку для підлоги слід вставити дві гумові крайки. Сопло для заповнення Для кутів, стиків, радіаторів опалення та важкодоступних поверхонь. Експлуатація Працювати завжди лише зі встановленим складчастим фільтром, як при вологому, так і при сухому прибиранні. Перед введенням в експлуатацію Розблокувати й зняти голівку приладу. Повернути резервуар, вставити до упору поворотні коліщата в отвори на підставі резервуара. Встановіть та зафіксуйте голівку приладу. Введення в експлуатацію Під'єднати аксесуари. Вставте штепсельну вилку. Включіть пристрій. Пилосос для сухої очистки Працювати тільки з сухим плоским складчастим Перед застосуванням слід перевірити фільтр на наявність пошкоджень і, за потреби, замінити. Рекомендація: Для всмоктування дрібного пилу слід застосовувати мішки для збору пилу.

З'єднати ручку зі всмоктувальним шлангом до

Вказівки щодо фільтрувального мішка

Щоб зняти ручку зі всмоктувального шланга, слід натиснути на фіксатор великим пальцем і потягнути за ручку. Вказівка: Після зняття ручки приладдя також можна вставляти безпосередньо у всмоктувальний шланг. Див. положення 12. Рекомендація: Для прибирання підлоги слід вставити ручку у всмоктувальний шланг. Ступінь заповнення фільтрувального мішку залежить від всмоктуваного забруднення. – При всмоктуванні пилу, піску та ін. слід частіше змінювати фільтрувальний мішок. – Встановленій мішок для збору пилу може лопнути, тому його слід своєчасно замініть. Всмоктування холодного попелу здійснювати тільки із застосуванням попереднього відсікача. Номер для замовлення, базове виконання: 2.863139.0, преміум-виконання: 2.863-161.0. UK – 8

Вологе прибирання Для всмоктування вологи слід використовувати відповідну вставку до насадки для підлоги і приєднувати відповідне приладдя. Не використовуйте фільтрувальний мішок! Вказівка: Якщо резервуар повний, поплавок закриває отвір для всмоктування і пристрій працює з більшим числом обертів. Негайно вимкнути пристрій та випорожнити резервуар. У разі потреби проводити очищення під струменем води. Не витирати й не чистити із застосуванням щітки. Перед застосуванням повністю висушити. На завершення знову встановити висушений плоский складчастий фільтр у пристрій. Вставити фільтрувальну касету в пристрій. Допомога у випадку неполадок Зниження сили всмоктування У випадку зниження сили всмоктування перевірте Шланг всмоктування або трубка всмоктування забилися. Видаліть забруднення за допомогою

Переривання роботи Виключіть пристрій. Встановити насадку для підлоги в паркувальнє

Закінчення роботи Вимкнути пристрій та витягнути штекер. Спорожнити резервуар Зняти головку пристрою, спорожнити резервуар з вологим або сухим брудом. Зберігання пристрою Покладіть додаткове обладнання і мережний кабель у пристрій та зберігайте пилосос у сухому приміщенні. Догляд та технічне обслуговування Очищувати пристрій та аксесуари з пластмаси за допомогою стандартних засобів для чищення виробів з пластмаси. Бак та приладдя в разі необхідності промити водою та просушити перед наступним використанням. Прочистити плоский складчастий фільтр Рекомендація: Фільтрувальну касету очищати після кожного застосування. Відкинути фільтрувальну касету й витягти її, витрусити бруд із фільтрувальної касети у відро для сміття. Для очищення вставленого плоского складчастого фільтра слід постукати фільтрувальною касетою по краю відра для сміття. Плоский складчастий фільтр не потрібно витягувати з фільтрувальної касети. За потреби плоский складчастий фільтр слід очищати окремо.

Фільтрувальний мішок заповнений: Встановити новий фільтрувальний мішок. Плоский складчастий фільтр забруднений: Вийняти фільтрувальну касету й очистити фільтр (див. розділ «Очищення плоского складчастого Замінити пошкоджений складчастий фільтр. Технічні характеристики 1~50-60 Hz

Потужність Pномінальна

Запобіжник (інерційний)

Місткість резервуару

Вжиток води рукояткою

Вжиток води насадкою для

Мережевий кабель H05VV-F 2x0,75 Рівень звукового тиску (EN 60704-2-1)

вага (без обладнання) WD 4 7,0

вага (без обладнання) WD 4 Premium 7,3

Можливі зміни у конструкції пристрою!

Розблоковувати фільтрувальну касету, відкинути її та витягти. Витягти плоский складчастий фільтр із фільтрувальної касети й витрусити з нього забруднення.
