BEDIENUNGSANLEITUNG AD 4 PREMIUM - AD4 KARCHER

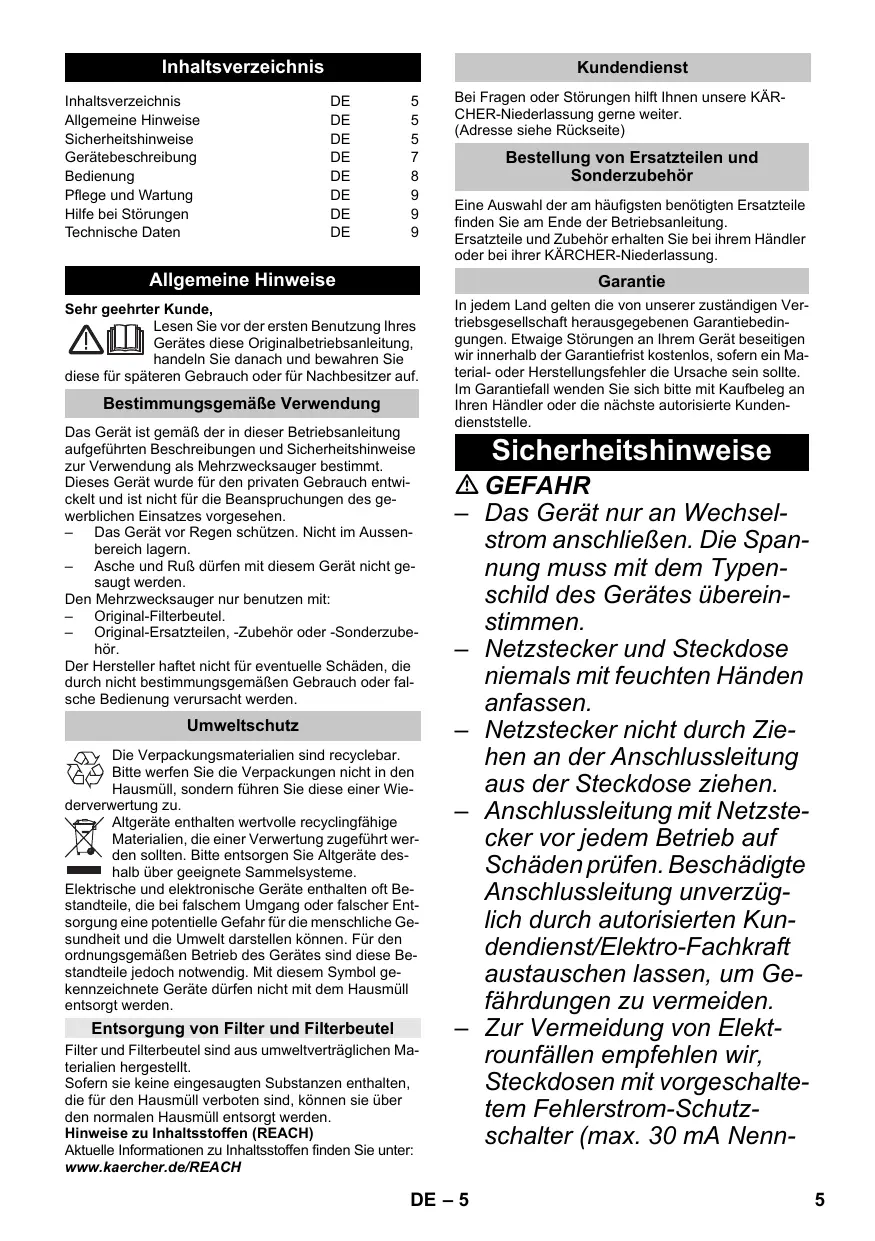

Inhaltsverzeichnis	DE	5
Allgemeine Hinweise	DE	5
Sicherheitsinweise	DE	5
Gerätebeschreibung	DE	7
Bedienung	DE	8
Pflege und Wartung	DE	9
Hilfe bei Störungen	DE	9
Technische Daten	DE	9

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie

diesefurspaterenGebrauchoderfurNachbesitzer auf.

Bestimmungsgemäß Verwendung

Das Gerat ist gemäß der in dieser Betriebsanleitung aufgeführten Beschreibungen und Sicherheitshinweise zur Verwendung als Mehrzwecksauger bestimmt.
Dieses Gerat wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen.

Das Gerat vor Regen schützen. Nicht im Aussenbereich lagern.
- Asche und Ruß)dürfen mit thisem Gerät nicht gesaugt werden.

Den Mehrzwecksauger nur benutzen mit:

Original-Filterbeutel.
- Original-Ersatzteilen, -Zubehör oder -Sonderzubehör.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursicht werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.
Bitte werfen Sie die Verpackungen nicht in den Hausmull, sondern führen Sie diese einer Wiedertung zu.

Algeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführrt werden sollenen.itte entsorgen Sie Algeräte deshalb über geeignete Sammelsysteme.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefähr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäß Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit thisem Symbol gekennenzeichene Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Entsorgung von Filter und Filterbeutel

Filter und Filterbeutel sind aus umweltverträglichen Materialien hergestellt.

Sofern sie keine ingesaugen Substanzen enthalten, die für den Hausmull verboten sind, können sie über den normalen Hausmull entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Kundendienst

Bei Fragen oder Störungen hilfth Innen unsere KÄR-CHER-Niederlassung gegene weiter. (Adresse siehe Rückseite)

Bestellung von Ersatzteilen und Sonderzubehr

Eine Auswahl der am haufgsten benöttigen Ersatzteile finden Sie am Ende der Betriebsanleitung.

Ersatzteile und Zubehör erhalten Sie bei ihrem Handler oder bei ihrer KÄRCHER-Niederlassung.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemät beseitigem wir innerhalb der Garantiefrist kosten, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich此种 mit Kaufbeleg an ihren Handler oder die{nachste autorisierte Kunden-dienststelle.

Sicherheitshinweise

△GEFAHR

• Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.
• Netzstecker und Steckdose niemals mit feuchten Händen anfassen.
• Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdoseziehen.
• Anschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen setzen, um Gefährdungen zu vermeiden.
  Zur Vermeidung von Elekt- rounfalen empfehlen wir, Steckdosen mit vorgeschalte- tem Fehlerstrom-Schutzschalter (max. 30 mA Nenn

auslöse-Stromstärke) zu benutzen.

Vor allen Pflege- und Wartungsarbeiten das Gerät ausschalten und den Netzsteckerziehen.
- Reparaturarbeiten und Arbeitsen an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

WARNING

• Dieses Gerät ist nicht damit bestimmt, durch Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist und haben die daraus resultierenden Gefahren verstanden.
• Kinder dürfen das Gerät nur dann verwenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät zu benutzen ist und die daraus resultieren. Gehren verstan den haben.

• Kinder dürfen mit dem Gerät nichtspielern.

• Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speiten.
  Die Reinigung und Anwendenwartung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.

• Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!
  Gerät nach jedem Gebrauch und vor jeder Reinigung/Wartung ausschalten.
• Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen.
• Der Betrieb in explosionsgefahrdeten Bereichen ist untersagt.
• Bei Schaumbildung oder Flüssigkeitsaustritt das Geräto fort ausschalten oder den Netzsteckerziehen!
• Keine Scheuermittel, Glasoder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen.

Bestimmte Stoffe konnen durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

• Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reactive Stäube)

• Reaktive Metall-Stäube (z.B. Aluminium, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln

• Unverdünnte starke Säuren und Laugen

• Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Gerät verwendeten Materialien angreifen.

Gefahrenstufen

△GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schwe- ren Körperverletzungen oder zum Tod führt.

WARNING

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschem führen kann.

Gerätebeschreibung

Abbildungen siehe Ausklappseite!

These Betriebsanleitung beschreibt die auf dem vorderen Umschlag aufgeführten Mehrzwecksauger.
Die Abbildungen zeigen die maximale Ausstattung, je nach Modell gibt es Unterschiede in Ausstattung und mitgeliefertem Zubehör.

Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrichtigen Sie bei Transportschäden bereits ihren Handler.

1 Saugschlauchanschluss

Abbildung B1

Zum Anschlieben des Saugschlauches beim Sau-gen.

2 Geräteschalter (EIN/AUS)

Abbildung B3

Stellung I: Gerät ist eingeschaltet.
Stellung 0: Gerät ist ausgeschaltet.

3 Tragegriff

Zum Tragen des Gerätes oder zum Abnehmer des Gerätekopfes nach dem Entriegeln.

4 Filterkassette und Entriegelungstaste

Abbildung E1

Abbildung E2

Zur Reinigung des Filters Entriegelungstaste drucken, Filterkassette hersausklappen und entnehmen.

5 Zubehöraufnahme Haken

These Zubehöraufnahme ermöglich die Aufbewährung von Saugdüssen und Netzkabel.

6 Parkposition

Abbildung C1

Zum Abstellen der Bodendüse bei Arbeitsunterbrechungen.

7 Behalterverschluss

Abbildung A1

Zum Offnen nach außenziehen, zum Verriegeln nach innen drücken.

8 Zubehöraufnahme Behälter

Abbildung D2

These Zubehöraufnahme ermöglicht die Aufbewährung von Saugrohren oder sonstigem Zubehör.

9 Lenkrolle

Abbildung A1

Behalter umdrehen, Lenkrollen in die Öffnungen am Behalterboden bis zum Anschlag eindrücken.

10 Filterbeutel

Hinweis: Zum Nasssaugen darf kein Filterbeutel eingesetzt werden!

Abbildung A2

Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen.

11

Flachfaltenfilter

(bereits im Geräteingesetzt)

ACHTUNG

Immer mit eingesetztem Flachfaltenfilter arbeiten, sowohl beim Nass- als auch beim Trockensaugen!

12

Saugschlauch mit Verbindungsstück

Abbildung B1

Saugschlauch in Anschluss am Gerä eindrücken, er rastet ein.
Zum Entnehmen Raste mit Daumen drücken und Saugschlauch Herausziehen.

Hinweis: Zubehore, wie z. B. Saugbursten (optional), konnen direkt auf das Verbindungsstück aufgeleckt und somit mit dem Saugschlauch verbunden werden. Für bequemes Arbeitsen auch auf engen Räumen. Der abnehmbare Handgriff kann bei Bedarf zwischen Zubehör und Saugschlauch angebracht werden. Siehe Position 13.

Empfehlung: Zum Bodensaugen Handgriff auf Saug-schlauch stecken.

13

Abnehmbarer Handgriff

Abbildung B1

Handgriff mit Saugschlauch verbinden, bis er einrastet.

Abbildung B4

Zur Abnahme des Handgriffes von Saugschlauch, Raste mit Daumen drücken und Handgriff abziehen.

Hinweis: Durch die Abnahme des Handgriffes konnen Zubehore auch direkt auf den Saugschlauch gesteckt werden.

Siehe Position 12.

Empfehlung: Zum Bodensaugen Handgriff auf Saug-schlauch stecken.

14

Saugrohre 2 × 0.5 ~m

Abbildung B1

Beide Saugrohre zusammenstecken und mit Handgriff verbinden.

15 Bodendüse

(mit Einsatzen)

Zum Bodensaugen von trockenem Schmutz, Einsatz mit zwei Bürstenstreifen in die Bodendüse einklipsen.
Zum Bodensaugen von Wasser, Einsatz mit zwei Gummilippen in die Bodendüse einklipsen.

16 Fugendüse

Für Kanten, Fugen, Heizkörper und schwer zugangige Bereiche.

Bedienung

ACHTUNG

Immer mit eingesetztem Flachfaltenfilter arbeiten, sowohl beim Nass- als auch beim Trockensaugen!

Vor Inbetriebnahme

Abbildung A1

Gerätekopf entriegeln und abnehmen.
Behalter umdrehen, Lenkrollen in die Öffnungen am Behalterboden bis zum Anschlag eindrücken.
Gerätekop aufsetzen und verriegeln.

Inbetriebnahme

Abbildung B1

Zubehoranschlieben.

Abbildung B2

Netzstecker einstecken.

Abbildung B3

Gerat einschalten.

Trockensaugen

ACHTUNG

Nur mit trockenem Flachfaltenfilter arbeiten.
Vor dem Einsatz den Filter auf Beschädigungen prüfen und bei Bedarf austauschen.

Abbildung A2

Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen.

Hinweise Filterbeutel

• Der Füllgrad des Filterbeutels ist abhängig vom aufgesaugten Schmutz.
• Bei Feinstaub, Sand usw... sollte der Filterbeutel hαufiger ausgetauscht werden.
  Zugesetzte Filterbeutel konnen platzen, deshalb den Filterbeutel rechtzeitig wechseln!

ACHTUNG

Saugen von kalter Asche nur mit Vorabschieder. Bestell-Nr. Basic-Ausfuhrung: 2.863-139.0, Premium-Ausfuhrung: 2.863-161.0.

Nasssaugen

Zum Aufsaugen von Feuchigkeit bzw. Nässe auf richtigen Bodenduseneinsatz achen und entsprechendes Zubehör anschließen.

ACHTUNG

Keinen Filterbeutel verwenden!
Hinweis: Ist der Behälter voll, schliebt ein Schwimmer die Saugöffnung und das Gerät lauft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren.

Betrieb unterbrechen

Abbildung B3

Gerat ausschalten.

Abbildung C1

Bodendüse in die Parkposition einhängen.

Betrieb beenden

Gerat ausschalten und Netzsteckerziehen.

Behalter entleeren

D1

Gerätekopf abnehmen, mit Nass- oder Trockenschmutz gefüllten Behälter entleeren.

Gerä aufbewahren

Abbildung D2

Zubehör und Netzkabel am Gerät verstauen und Gerät in trockenen Räumen aufbewahren.

Pflege und Wartung

Gerat und Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststofffreiniger pflegen.
Behalter und Zubehör bei Bedarf mit Wasser ausspüssen und vor der Weiterverwendung trocknen.

Flachfaltenfilter reinigen

Empfehlung: Nach jeder Anwendung Filterkassette reinigen.

Abbildung E1

Filterkassette entriegeln, Herausklappen und entnehmen, Schmutz aus der Filterkassette über einem Mülleimer ausleeren.
Zur Reinigung des eingesetzten Flachfaltenfilters, Filterkassette gegen den Rand des Mülleimers klopfen. Flachfaltenfilter muss dazu nicht aus der Filterkassette ausgebaut werden.

Bei Bedarf Flachfaltenfilter separates reinigen.

Abbildung E1
Filterkassette entriegeln, Herausklappen und entnehmen.

Abbildung E2

Flachfaltenfilter aus der Filterkassette herausnehmer und ausklopfen.
Bei Bedarf nur unter flieBendem Wasser reinigen, nicht abreiben oder abbursten. Vor dem Gebrauch vollständig trocknen halten.
Zum Schluss den trockenen Flachfaltenfilter wieder in das Gerät einbauen. Filterkassette in das Gerät einsetzen.

Hilfe bei Störungen

Nachlassende Saugleistung

Lässt die Saugleistung des Gerätes nach,itte folgende Punkte prüfen:

Zubehör, Saugschlauch oder Saugrohre sind verstopf, Verstopfung mit einem Stock entfernen.
Abbildung A2
Filterbeutel ist voll: Neuen Filterbeutel einsetzen.
Abbildung E2
Flachfaltenfilter ist verschmutzt: Filterkassette herausnahme und Filter reinigen (siehe Kapitel, Flachfaltenfilter reinigen").
Beschädigten Flachfaltenfilter austauschen.

Technische Daten

Spannung1~50-60 Hz	220 - 240	V
Leistung Pnenn	1000	W
Netzabsicherung (träge)	10	A
Behaltervolumen	20	I
Wasseraufnahme mit Handgriff	12	I
Wasseraufnahme mit Bodendüse	10	I
Netzkabel	H05VV-F2x0,75
Schalldruckpegel(EN 60704-2-1)	72	dB(A)
Gewicht (ohne Zubehör)WD 4	7,0	kg
Gewicht (ohne Zubehör)WD 4 Premium	7,3	kg

Technische Änderungen vorbehalten!
