MANUALE UTENTE AD 4 PREMIUM - AD4 KARCHER

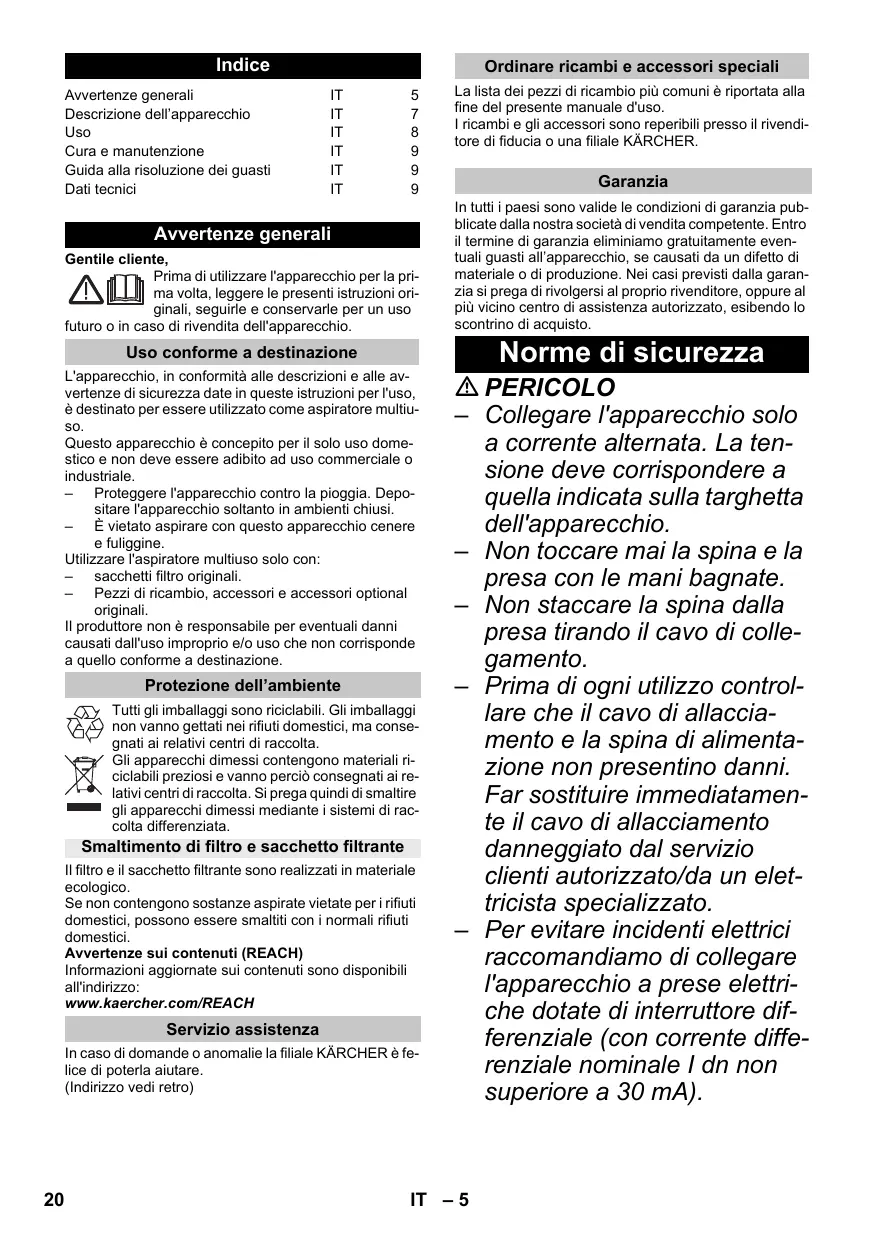

Avvertenze generali	IT	5
Descrizione dell'apparecchio	IT	7
Uso	IT	8
Cura e manutenzione	IT	9
Guida alla risoluzione dei guasti	IT	9
Dati tecnici	IT	9

Avvertenze generali

Gentile clientele,

Prima di utilizzare l'apparecchio per la primaolta,leggere le presenti struzioni originali, seguirle e conservarle per un uso

futura o in caso di rivendita dell'apparecchio.

Uso conforme a destinazione

L'apparecchio, in conformità alle descrizioni e alle avventenze di sicurezza date in queste istruzioni per l'uso, è destinato per essere utilizzato come aspiratore multiuso.

Questo appearechio è concepito per il solo uso domestico e non deve essere adibito ad uso commerciale o industriale.

Proteggere l'apparecchio contro la pioggia. Depositate l'apparecchio soltanto in ambienti chiusi.
- É vietato aspirare con quello apparecchio cenerere fuliggine.

Utilizzare l'aspiratore multiuso solo con:

• sacchetti filtro originali.
• Pezzi di ricambio, accessori e accessori optionali originali.

Il produttore non è responsable per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme a destinazione.

Protezione dell'ambiente

Tutti gli imbalaggi sono riciclabili. Gli imbalaggi non vanno gettati nei rifiuti domestici, ma segnati ai relativi centri di raccolta.

Gli appearecchi dimessi contengono materiali riciclabili prezioso e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli appearecchi dimessi mediante i sistemi di raccolta differenziata.

Smaltimento di filtrò e sacchetto filtrante

Il filtering e il sacchetto filtrante sono realizzati in materiale ecologico.

Se non contengono sostanze aspirate vietate per i rifiuti domestici, possono essere smaltiti con i normali rifiuti domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuiti sono disponibili all'indirizzo:

In caso di domande o anomalie la filiale KÄRCHER è felice di poterla aiutare.

(Indirizzo vedi retro)

Ordinare ricambi e accessori speciali

La lista dei pezioni di ricambio più comuni è riportata alla fine del presente manuale d'uso.

I ricambi e gli accessori sono reperibili presso il rivenditore di fiducia o una filiale KÄRCHER.

Garanzia

In tutti i paesi sono valide le condizioni di garanzia pubblicate alla nostra società di vendita competente. Entro il termine di garanzia eliminiamo Gratisamente eventuali guasti all'apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Norme di sicurezza

PERICOLO

• Collegare l'apparecchio solo a corrente alternata. La tensionuve correspondere a quellaindicata sullatarghetto dell'apparecchio.
  Non toccare mai la spina e la presa con le mani bagnate.
  Non staccare la spina alla presa tirando il cavo di collegamento.
• Prima di ogni utilizzato controllare che il cavo di allacciamento e la spina di alimentazione non presentino danni. Far sostituire immediatamente il cavo di allacciamento danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.

• Per evitare incidenti elettrici raccomandiamo di collegare l'apparecchio a prese elettriche dotate di interruptore differenziale (con corrente differenziale nominale I dn non superiore a 30 mA).

• Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina.

• Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuati solo dal servizio clienti autorizzato.

AVVERTIMENTO

• Questo apparecchio non è indicato per essere usato da persone con delle limitate capacità fisiche, sensoriali o mentali e da persona che abbiano.poca esperienza e/o conoscenza dell'apparecchio a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da但这a ricevuto istruzioni su come usare l'apparecchio e dei pesricoli daesso derivante.
• I bambini possono utilizzare l'apparecchio solo se maggiori dell'ètà di 8 anni e a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da但这a ricevuto istruzioni su come usare l'apparecchio e dei pericoli daesso derivante.
• I bambini non devono giocare con l'apparecchio.
• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

• La pulitura e la manutenzione utente non devono essere eseguiti dai bambinienza sorveglianza.

• Tenere le pellicole di imbal-laggio fuori alla portata dei bambini. Rischio di asfissia!

• Disattivare l'apparecchio\ dopo agli impiego e prima di\ ogni pulizia/manutenzione.
  Pericolo d'incendio. Non aspi- rare oggetti brucianti o ardenti.
• E^ vietato l'utilizzo in ambienti a rischio di esplosione.
  In caso di formazione di schiuma o fuoriuscita di liquido, spegnere immediatamente l'apparecchio o tirare la spi-na di rete!
  Non usare detergenti abrasivi, detergenti per il vetro o detergenti universali! Non immergere mai l'apparecchio in acqua.

Determine sostanze possono formare Insieme all'aria di aspi-razione vapori e miscele esplosivi

Non aspirare mai le seguenti sostanze:

gas esplosivi o infiammabili, li- quidi e polveri (polveri reattive)
- Polveri di metallo reattive (ades. alluminio, magnesio, zinco) insieme a detergenti fortemente alcalini ed acidi
- Acidi e soluzioni alcaline allo stato puro
- Soluzioni organiche (ad es. benzina, diluenti per vernici, acetone o gasolio).

Queste sostanze possono inoltre corrodedere i materiali dell'apparecchio.

Livelli di pericolo

PERICOLO

Indica un pericolo imminente che determinina lesioni gravi o la morte.

AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Descrizione dell'apparecchio

Figure riportate sulla pagina pieghevole!

Le presenti istruzioni per l'uso descriv-vono gli aspiratori multiuso riportati in copertina.
Le figure illustrano la dotazione massima. In base al modello sussistono delle differenze nella dotazione e gli accessori forniti.

Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di danni del contento. Nel caso in cui si riscontri no dai nolti al trasporto, informare immediamente il proprio rivenditore.

1 Raccordo tubo flessibile di aspirazione

Figura B1

Per il collegamento del tubo flessibile per l'aspirazione.

2 Interruttore dell'apparecchio (ON/OFF)

B3

Posizione I: L'apparecchio è attivato.
Posizione 0: l'apparecchio è spento.

3 Maniglia di trasporto

Per trasportare l'apparecchio o per rimuovere la testa dell'apparecchio dopo lo sblocco.

4 Cassetta滤ro et tasto di sblocco

Figura E1

Figura E2

Per pulire il filtro, premere il tasto di sblocco, ribal-tare fuori la cassetta filtro e estrarla.

5 Alloggio accessori, gancio

Questo alloggamento per accessori consente di conservare le bocchette di aspirazione e il cavo di alimentazione.

6 Posizione parcheggio

Figura C1

Per depositare la bacchetta per pavimenti in caso di interruzioni di lavoro.

7 Chiusura serbatoio

Figura A1

Per aprire tirare versus o'esterno, per chiudere pre-mere versus l'interno.

8 Alloggio accessory, contentore

Figura D2

Questo alloggiamento per gli accessori consente di conservare i tubi di aspirazione o altri accessori.

9 Ruota pivottante

Figura A1

Girare il serbatoio e spingere le ruote pivottanti negli orifizi sul fondo del serbatoio, fino alla battuta.

10 Sacchetto过滤

Note: Per l'aspirazione di liquidi non usare alcun sacchetto filtr!

Figura A2

Suggerimento: Per l'aspirazione di polvere fine inserire il sacchetto filtrio.

11 Filtro plissettato piatto (già montato nell'apparecchio)

ATTENZIONE

Lavorare sempre con il filtrato plissettatoizzato inerito sa while during the 'aspirazione di liquidi che l'aspirazione di solidi!

12 Tubo flessibile di aspirazione con raccordo

Figura B1

Inserire il tubo flessibile di aspirazione nell'attacco dell'apparecchio e si aggancia.
Per la rimozione premere con il pollice ed estrarre il tubo fissibile di aspirazione.

Avviso: Accessori, come p. es. spazzole aspiranti (in opizione) possono essere infilati direttamente sul raccordo e quando collegarsi con il tubo flessibile di aspirazione.

Per lavorare comodianche in locali angusti.

Il manico estraibile più essere conservato all'occurrezza tra gli accessori e il tubo flessibile di aspirazione.

Vedi posizione 13.

Raccomandazione: Per aspirare il pavimento, infrare il manico sul tubo flessibile di aspirazione.

13 Manico estrabile

Figura B1

Collegare il manico con il tubo flessibile, finché si aggancia.

Figura B4

Per rimuovere il manico dal tubo flessibile di aspi-razione, premere il nottolino con il pollice e estrarre il manico.

Avviso: Togliendo il manico, è possibile infrare diretta-menteanchegliaccessori sul tubo flessibile di aspirazione.

Vedi posizione 12.

Raccomandazione: Per aspirare il pavimento, infrare il manico sul tubo flessibile di aspirazione.

Tubi rigidi di aspirazione 2 × 0.5 ~m

Figura B1

Infilare uno dentro l'altro i due tubi di aspirazione e collegarli con il manico.

15 Bocchetta pavimenti (con inserti)

Per l'aspirazione di pavimenti con sporco secco, agganciare l'inserto con due strisce di setole nella bocchetta per pavimenti.
Per l'aspirazione di pavimenti con acqua, agganciare l'inserto con due labbra di gomma nella bacchetta per pavimenti.

16 Bocchetta fessure

Per bordi, giunti, radiatori e zone dificilmente accessibili.

Uso

ATTENZIONE

Lavorare sempre con il filtrato plissettato piatto inserito sa durante l'aspirazione di liquidi che l'aspirazione di solidi!

Prima della messa in funzione

Figura A1

Sbloccare e staccare la testa dell'apparecchio.
Girare il serbatoio e spingere le ruote pivottanti negli orifizi sul fondo del serbatoio, fino alla battuta.
Posizionare la testa dell'apparecchio e bloccarla.

Messa in funzione

Figura B1

Montare gli accessori

Figura B2

Inserire la spina di alimentazione.

Figura B3

Accendere l'apparecchio.

Aspirazione a secco

ATTENZIONE

Lavorare solo con il filtro plisettato piatto asciutto! Prima di utilizzato, verificare se il filtrato presenta danneggiamenti e sostituiro se necessario.

Figura A2

Suggerimento: Per l'aspirazione di polvere fine inserire il sacchetto filtrio.

Indicazioni riguardo al sacchetto filtrò

Il livello di riempimento del sacchetto filtrante dipende dallo sporco che viene aspirato.
- Nel caso di polveri fini, sabbia, ecc. sostituire spesso il sacchetto filtrante.
Il sacchetto filtrante usurato più scoppiare, pertanto va sostituito in tempo!

ATTENZIONE

Aspirare ceneri raffreddate solo un pre-separatore. N. ordinazione esecuzione Basic: 2.863-139.0, esecuzione Premium: 2.863-161.0.

Aspirazione liquidi

Per l'aspirazione di umidità o bagnato, scegliere il corretto inserto nella bocchetta per pavimenti e collegare accessori corrispondenti.

ATTENZIONE

Non utilizzato il sacchetto filtrante!
Indicazione: Se il serbatoio è pieno, un galleggiante chiude l'apertura di aspirazione e l'apparecchio gira con magiore velocità. Spegnere subito l'apparecchio e svuotare il serbatoio.

Interrompere il funzionamento

Figura B3

→ Spegnere l'apparecchio.

Figura C1

Agganciare la bocchetta per pavimenti nella posizione di parcheggio.

Dopo I'uso

→ Spagnere l'apparecchio e staccare la spina.

Svuotare il contentitore

Figura D1

Rimuovere la testa dell'apparecchio e svotare il serbatoio pieno di sporco umido o secco.

Deposito dell'apparecchio

Figura D2

Conservare gli accessori ed il cavo di allacciamento alla rete nell'apparecchio e conservare l'apparecchio in luoghi asciuti.

Cura e manutenzione

Pulire l'apparecchio e gli accessori in plastica con un normale detergente per materiale sintetico.
Sciacquare all'occorrenza il contentatore e gli accessori con dell'acqua ed asciugarti prima del loro riutilizzo.

Pulire ilhetto plissettato piatto

Raccomandazione: Pulire la cassetta fatto后期ogi qualvolta che è stato usato.

Figura E1

→ Sbloccare la cassettafiltro,ribaltarla fuori e estrar-la,svuotare lo sporco alla cassetta filtrin un sechio dell'immondizia.
Per pulire il filtroplisettato piatto inserito, battere la cassetta filtr contro il bordo del sechio dell'immondizia. In quello caso, il filtroplissettato piatto non devese esere smontato alla cassetta filtro.

All'occorrenza, pulire il fatto plissettato piatto separamente.

Figura E1
Sbloccare la cassetta filtr, ribaltarla fuori e estralla.

Figura E2

Rimuovere il filtrato plissettato piatto fuori alla cassetta filtrato e sbatterlo.
All'occorrenza pulire il filtrolo solo sotto acqua corrente; non strofinare o spazzolare. Ascuiarlo Completely prima dell'uso.
Alla fine, rimosante il filtrato pilsettato piatto asciutto nell'apparecchio. Inserire la cassetta filtrato nell'apparecchio.

Guida alla risoluzione dei guasti

Diminuzione della potenza di aspirazione

Se la potenza di aspirazione dell'apparecchio diminuise, controllare i seguenti punti:

Accessori, tubo flessibile di aspirazione o tubi di aspirazione otturati. Eliminare le otturazioni con un bastocino.
Figura A2
Saccetto filtropiano: insere un nuovo sacchetto filtro.
Figura E2
Filtrato plissettato piatto sporco/intasato: Estrarre la cassetta fatto e pulire il fatto (vedi capitolo "Pulizia del fatto plissettatoizzato").
Sostituire i filtri plissettati piatti danneggiati.

Dati tecnici

Tensione 1~50-60 Hz	220 - 240	V
Potenza Pnom	1000	W
Protezione rete (fusabile ridardato)	10	A
Capacità vano raccolta	20	I
Assorbimento di acqua con im-pugnatura	12	I
Assorbimento di acqua con bocchetta per pavimenti	10	I
Cavo di alimentazione	H05VV-F 2x0,75
Pressione acustica (EN 60704-2-1)	72	dB(A)
Peso (senza accessori) WD 4	7,0	kg
Peso (senza accessori) WD 4 Premium	7,3	kg

Con riserva di modifiche tecniche!
