KULLANIM KILAVUZU SC38 SCHEPPACH

Cihaz üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	Dikkat! Devreye almadan önce kullanım talimatını okuyun.
	Üçüncü şahısları (kişiler ve hayvanla) tehlikeli bölgeden uzak tutun.
	DİKKAT! Elektrik çarpması tehlikesi. Bağlantı kablosunun üzerinden geçmeyin!
	Dikkat, keskin dişler. Dişler cihaz kapatıldıktan sonra da dönmeye devam eder - bakım çalışmalarından önce ya da kablo hasarlıysa fişi prizden çekin.
	Dikkat, keskin dişler. Dişler cihaz kapatıldıktan sonra da dönmeye devam eder - bakım çalışmalarından önce ya da kablo hasarlıysa fişi prizden çekin.
	Sınıf II çift izolasyon
	Eski cihazlar evsel atıklar ile imha edilmemelidir.
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Garanti edilen ses gücü seviyesi
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....266
2. Cihaz tanımı (Res. 1-2)....266
3. Ambalajı çıkarma....266
4. Amacına uygun kullanım 267
5. Güvenlik uyarıları 267
6. Artik riskler....269
7. Teknik veriler....269
8. İşletime almadan önce....270
9. Montaj 270
10. Kullanım 270
11. Elektrik bağlantısı 271
12. Temizlik ve bakım 272
13. Bertaraf ve geri dönüşüm 272
14. Arıza giderme 273
15. Uygunluk beyani 279

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Saygıdeğer Müşterimiz,

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

- Usulüne aykırı kullanım,

- Kullanım kılavuzunun dikkate alınmaması,

- Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,

- Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,

- Amacına aykırı kullanım,

- Elektrik ile ilgili direktiflerin, 0100, DIN 57113 / VDE0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması.

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzu- nu tamamen okuyun.

Bu kullanım kılavuzu, elektrikli makinenizi yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, elektrikli alet ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde elektrikli aletin kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın. Kullanım kılavuzunu kirden ve nemden korumak amacıyla bir plastik torba içinde doğrudan elektrikli aletin yanında muhafaza edin.

Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır. Elektrikli alet ile sadece elektrikli aletin kullanımı konusunda eğitilmiş ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir. Belirlenen asgari yaş sınırına uyulmalıdır. Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eş değer cihazların işletimi için geçerli genel teknik kurallar dikkate alınmalıdır. Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

2. Cihaz tanımı (Res. 1-2)

1. Şalter kolu

2. Güvenlik şalteri

3. Üst itme kolu

4. Şebeke bağlantısı/şebeke kablosu

5. Sıkıştırma kolu

6. Orta itme kolu

7. Toplama haznesi

8. Alt itme kolu

9. Kulp yükseklik ayarı

10. Çalışma yüksekliği ayarı

11. Arka tekerlek

12. Ön tekerlek

B. Kablo gerilimini boşaltma

C. Kablo klemensi

D. Havalandırma silindiri

3. Ambalajı çıkarma

- Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.

- Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).

- Teslimat kapsamının eksiksiz olduğunu kontrol edin.

- Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.

- Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

⚠ DİKKAT!

Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

4. Amacına uygun kullanım

Kullanım amacına göre cihaz tırmıklayıcı veya fan olarak kullanılabilir; bunun için silindir kolayca değiştirilebilir. Tırmıklama silindiri ile yosun ve otlar kökleri ile birlikte topraktan çıkarılır ve zemin havalandırılır. Bu şekilde çim, besin maddelerini daha iyi alabilir ve temizlenir. Çimin ilkbaharda (Nisan) ve sonbaharda (Ekim) havalandırılmasını önermekteyiz. Havalandırma silindiri ile çimin yüzeyi tırmıklanır, bu şekilde su daha kolay akabilir ve oksijen alımı kolaylaştırılır.

İhtiyaca göre tüm büyüme sürecinde havalandırın. Tırmiklayıcı ev ve bahçeye özel kullanım için uygundur.

Tırmiklayıcı, yıllık kullanımı 10 saati aşmayan ve çoğunlukla çim ve çim alanlarının bakımı için ancak kamuya açık alanların, parkların, spor sahalarının veya tarım ve ormancılık bakımı için uygun olmayan, özel ev ve bahçelerde kullanılması öngörülmüştür.

Tırmıklayıcının usulüne uygun kullanılması için üretici tarafından eklenen kullanıma kılavuzuna uyulmalıdır. Kullanma kılavuzu, işletim, bakım ve onarım koşullarını da içermektedir.

⚠ Uyari!

Kullanıcı için bedensel tehlike teşkil etmesi nedeniyle tırmiklayıcı dal ve çit bölümlerinin kesilmesi için kullanılmamalıdır. Ayrıca tırmiklayıcı orn. köstebek yuvası gibi zemin çıkıntılarını düzleştirmek için motor çapası olarak kullanılması yasaktır.

Güvenlik nedeniyle tırmiklayıcı, üreticiden özellikle izin verilmediği sürece başka çalışma aletleri ve herhangi bir alet seti için tahrik ünitesi olarak kullanılamaz.

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Güvenlik uyarıları

Genel güvenlik açıklamaları

Bu cihaz amacına aykırı kullanımda ciddi yaralanmalara neden olabilir. Cihazla çalışmadan önce kullanım talimatını itina ile okuyun ve tüm kullanım parçalarını tanıyın. Bilgilere her zaman ulaşabilmek için bu talimatı saklayın.

Cihazla çalışmalar:

⚠ ikaz!

Bu cihaz ciddi yaralanmalara neden olabilir. Kaza yaralanmalardan korunmak için:

Hazırlık:

• Bu cihaz çocukların kullanımı için öngörülmemiştir.
• Asla çocuklara veya kullanım talimatını okumamış kişilere cihazı kullanmaya izin vermeyin. Yerel yönetmelikler kullanıcıının asgari yaşını belirleyebilir.
• Bu cihaz, güvenliklerinden sorumlu kişiler tarafından gözetilmeleri ya da cihazın nasıl kullanılacağına dair talimat almaları haricinde fiziksel, duyusal ya da zihinsel engelli ya da eksik tecrübeye ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmamalıdır.
• Cihazı asla yakınınızda kişiler, özellikle de çocuklar veya hayvanlar olduğunda kullanmayın.
• Cihazın kullanıldığı araziyi kontrol edin ve taşları, sopaları, telleri veya diğer kapılıp, fırlatılabilecek yabancı nesneleri kaldırın. Cihazı zemin engebelerini düzleştirmek için kullanmayın.
• Daima kaymaz tabanlı koruyucu ayakkabılar, dayanıklı uzun bir pantolon, kulak koruması ve koruyucu gözlük gibi uygun çalışma kıyafeti kullanın. Çıplak ayakla veya açık sandalet giydiğinizde cihazı kesinlikle kullanmayın.
• Hasarlı, eksik veya üreticinin izni olmadan yapılan cihazla çalışmayın. Hasarlı veya eksik koruyucu tertibatla çalışmayı (örn. çalıştırma kolu, kilit açma düğmesi, çarpışma koruması).
• Koruyucu tertibatları asla devre dışı bırakmayın (örn. Çalıştırma kolunun bağlanması).
• Çocuklar cihazla oynamamaları için gözetilmelidir.

• Cihazı çalıştırmadan önce biçak deliğinde herhangi bir nesne veya dalın girmediğinden, cihazın zemin üstüne düzgün durduğundan ve çalışma alanının toplanmış ve bloke olmadığından emin olun. Uzatma kablosunun ve cihazınızın bağlantı hattının durumu-nu kontrol edin. Gerekli koruyucu tertibatı kullanın.

• Cihazınızdan sıra dışı titreşimler ve seslerin gelmesi durumunda elektrik fişini prizden çekin ve biçak silindirini kontrol edin. Parçalanan madde artıklarının biçak silindirini bloke etmediğinden veya biçaklar arasına sıkışmadığından emin olun. Sorun tespit etmeniz durumunda cihazı müşteri hizmetlerine geri gönderin.

• Biçaklar doğru kesmediğinde veya motora aşırı yüklenildiğinde cihazınızın tüm parçalarını kontrol edin ve aşınmış parçaları değiştirin. Daha kapsamlı bir onarım gerekli olması durumunda müşteri hizmetlerine başvurun.

Kullanım:

- Dikkat - keskin takım. Parmak veya ayak parmaklarını nizi kesmeyin. Çalışırken ayak ve parmaklarını her zaman silindir ve dışarı atma deliğinden uzak tutun. Yaralanma tehlikesi söz konusudur!

- Cihazı yağmur, kötü hava koşulları, nemli ortamda veya ıslak çimde kullanmayın. Sadece gün ışığında veya iyi aydınlatılmış ortamda çalışın. Yorgun veya konsantre olmadığını zda, alkol veya ilaç kullanımından sonra çalışmayın. Zamanında bir çalışma arası verin. Çalışmalara sağduyu ile gidin.

- Ortamı tanıyın ve motor sesinden duyamacağını olası tehlikelere dikkat edin.

- Çalışma sırasında özellikle de yokuşlarda daima güvenli bir duruşa dikkat edin. Yokuşa çapraz biçimde için, asla yokuş yukarı veya aşağı çalışmayın. Yokuşta sürüş yönünü değiştirdiğinizde özellikle dikkat edin. Çok dik yokuşlarda çalışmayın.

- Cihazı sadece adım atma hızında ve her iki el tutamakta olacak şekilde kullanın. Cihazı döndürdüğünüzde veya kendinize doğru çektiğinizde özellikle dikkat edin. Takılma tehlikesi!

- Çalıştırma kolunu bu talimata göre, dikkatlı şekilde çalıştırın.

- Çalıştırma sırasında, gerekmediği sürece cihazı devirmeyin. Bu durumda cihazı sadece gerektiği kadar ve sadece kullanıcıdan uzak olan tarafı kaldırın.

- Kaldırma sonrasında cihaz yeniden zemine bırakıldığında her iki el çalışma konumunda olmalı.

- Cihazı tamamen takılmamış toplama torbası veya çarpışma koruması olmadan çalıştırmayın. Yaralanma tehlikesi! Daima dışarı atma deliğinden uzak durun.

- Cihaz yanıcı sıvıların veya gazların yakınında kullanmayın. Dikkat edilmemesi durumunda ciddi yanqın ve patlama tehlikesi vardır.

Çalışmaya ara verme:

• Cihazın kapatılmasından sonra silindir birkaç saniye dönmeye devam eder. El ve ayaklarınızu uzak tutun.
• Cihaz şebekeden ayrılmadan ve dişler tamamen durana kadar dislere dokunmayın.
• Bitki paralarını sadece cihaz durdurduktan sonra çıkarın. Çim dışarı deliğini daima temiz ve serbest tutun.
• Cihazı taşıyacak, kaldıracak veya devirmek istediğinizde veya çimden farklı bir zemin üzerinden geçtiğinizde cihazı kapatın.
• Cihazı asla çalışma yerinde gözetimsiz bırakmayın.

• Aşağıdaki durumlarda cihazı kapatın ve elektrik fi- şini çekin:

• Makineden her uzaklaştığınızda,

• Dışarı atma deliğini temizlediğinizde veya blokaj ya da tıkanıkları giderdiğinizde.
• Cihaz kullanılmadığında,
• Tüm bakım ve temizlik işlerinde,
• Sebeke kablosu hasarlı veya dolanmissa,
• Cihaz çalışma sırasında bir engele takıldığında veya sıra dışı titreşimler meydana geldiğinde. Bu durumda cihazı hasar dair kontrol edin ve gerekirse onarılmasını sağlayın.

- Cihazı kuru ve çocukların erişemeyeceği şekilde muhafaza edin.

⚠ ikaz!

Bu şekilde cihaz hasarlarını ve olası bundan kaynaklanan kaza ve yaralanmaları önlemiş olursunuz.

Cihazınızın bakımını yapın

• Cihazı merdivenler üzerinden taşıdığı kapatın.
• Her kullanımdan önce cihazı görsel kontrole tabi tutun. Cihazı koruyucu tertibatlar (örn. çarpışma koruması), kesme düzeneğinin parçaları veya pimler eksik, aşınmış veya hasarlı ise kullanmayın. Özellikle şebeke kablosu ve çalıştırma kolunu hasara dair kontrol edin. Dengesizliğin oluşmasını önlemek için takımları ve pimleri sadece set halinde değiştirilebilir.
• Sadece üretici tarafından teslim edilen ve önerilen yedek ve aksesuar parçaları kullanın. Yabancı parçaların kullanımı garanti hakkının derhal kaybedilmesine neden olur.
• Tüm somun, pim ve civataların sıkılmış ve cihazın güvenli bir çalışma durumunda olduğundan emin olun.

• Bunun için gerekli almadığınız sürece cihazı kendi-niz onarmaya çalışmayın. Bu talimatta yer almayan tüm işler sadece tarafından yetkilendirilmiş servi-ler tarafından yapılmalıdır.

• Cihazı itinalı bir şekilde kullanın. Daha iyi ve güvenli çalışmak için takımları temiz tutun. Bakım talimatlarına uyun.

• Cihazınıza aşırı yüklenmeyin. Sadece belirtilen kapasite aralığında çalışın. Zor çalışmalar için güç azaltıcı makineler kullanmayın. Cihazı amacının dışında kullanmayın.

Elektriksel güvenlik:

⚠ ikaz! Elektrik çarpmasından kaynaklanan kaza ve yaralanmalardan korunmak için:

- Her işletme alma işleminden önce şebeke ve uzatma kablolarını hasar ve eskimeye dair kontrol edin.

- Şebeke kablosunu kesme takımlarından uzak tutun. Kullanım sırasında hatta zarar verilmesi durumunda, hattı derhal şebekeden ayırın.

Şebekeden ayrılıncaya kadar hatta dokunmayın.

• Uzatma kablolarını dişlerden uzak tutun. Dişler hatlara zarar verebilir ve aktif parçalar ile temasa neden olabilir.
• Hasarlı bir hattı şebekeye bağlamayın ve şebekeden ayrılincaya kadar hatta dokunmayın. Hasarlı bir hat aktif parcalar ile temasa neden olabilir.
• Şebeke geriliminin tip levhası üzerindeki bilgiler ile uyuştüğundan emin olun.
• Mümkünse cihazı sadece kaçak akım koruma terti-batı (kaçak akım rölesi) bulunan ve nominal trip akımı 30 mA değerinden yüksek olmayan bir prize takın.
• Topraklanmış parçalara teması önleyin (örn. metal çitler, metal direkler).
• Sadece en fazla 75 m uzunlukta ve dış alandaki kullanım için uygun, H05VV-F veya H05RN-F yapı şeklindeki uzatma kablolarını kullanın. Uzatma kablosunun kesit alanı en az 2,5 mm ^2 olmalıdır. Kullanımdan önce her zaman kablo tamburunu komple çözün. Kabloyu hasara dair kontrol edin.
• Uzatma kablosunu takmak için bunun için öngörülen kablo gerilimini boşaltmayı kullanın.
• Fişi elektrik prizinden ayırmak için kablodan tutup çekmeyin. Kabloyu ısıya, yağlara ve keskin kenarlara karşı koruyun.
• Bağlantı hattı hasarlı ise cihazı kapatın ve elektrik fişini prizden çekin. Bu cihazın bağlantı hattı hasar görürse, tehlikelerin önlenmesi için üretici ya da müşteri hizmeti veya benzeri kalifiye bir kişi tarafından değiştirilmelidir.
• Bağlantı hattı hasarlı ise önce uzatma kablosunu prizden çekin. Ardından cihazın bağlantı hattını çıkarabilirsiniz.

- Bu cihazın bağlantı hattı hasar görürse, tehlikelerin önlenmesi için üretici ya da müşteri hizmeti veya benzeri kalifiye bir kişi tarafından değiştirilmelidir.

6. Artik riskler

Bu elektronik aleti tekniğe uygun kullansanız da diğer riskler kalır. Şu tehlikeler bu elektronik ale-tin yapı şekli ve modeliyle bağlantı olarak ortaya çıkabilir:

1. Uygun koruyucu kulaklık kullanılmadığında işitme sorunları.
2. Cihaz uzun bir süre kullanılırsa ya da tekniğine uygun bir şekilde yönetilmez ve bakımı yapılmazsa el ve kol titreşim nedeniyle ortaya çıkan sağlık hasarları.

İkaz! Bu cihaz, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz et-kileyebilir.

Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kul- lanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

7. Teknik veriler

Şebeke gerilimi 230-240 V\~ 50 Hz

Akım sarfiyatı 1600 W
Çalışma genişliği 380 mm
Bıçak sayısı 16
Tırmık sayısı	24
Derinlik ayarı -12 / +6 mm
Ses basıncı seviyesi L_pA	93,23 dB
Ses gücü seviyesi L_wA	104,97 dB
Belirsizlik K	3 dB
Kirişte titreşim	2,308 m/s ^2
Belirsizlik K	1,5 m/s ^2
Koruma sınıfı II
Koruma türü	IPX4
Ağırlık	12,8 kg

Gürültü oluşumunu ve titreşimi minimuma sınır- layın!

- Sadece kusursuz cihazlar kullanın.

• Cihaza düzenli olarak bakım yapıp temizleyin.
• Çalışma şeklinizi cihaza uyarlayın.
  • Cihaza aşırı yüklenmeyin.
• Cihazı gerektiğinide kontrol ettirin.
• Kullanılmadığı taktirde cihazı kapatın.
• Eldiven kullanın.

8. İşletime almadan önce

Bağlantı öncesinde tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

⚠ Uyari!

Cihazda değişiklik yapmadan önce elektrik fişini daima çekin.

Teslimat sırasında tırmiklayıcı sökülmüş durumdadır. Toplama haznesi ve komple itme kolu tırmiklayıcının kullanımından önce monte edilmelidir. Kullanım kılavuzuna adım adım uyun ve montajı kolayca gerçekleştirmek için resimlerden faydalanın.

9. Montaj

⚠️ Dikkat!

İşletime almadan önce cihazı mutlaka komple monte edin!

Kılavuz rayları montajı (şek. 3 - 8)

• Yükseklik ayarı için saplı vidayı (9) çözün.
• Alt sapları (8) resim 4+5'te gösterildiği gibi takın. Konum parçalarını (4a) karşı taraftaki oluşa (4b) girmesine dikkat edin.
• Ardından saplı vidayı tekrar takın (Res. 5).
• Üst itme kolunu (3) orta itme koluyla (6) ve iki alt itme koluyla (8) birleştirin. Bunun için dört sıkıştırma kolu- nu (5), sabitleme cívatalarını (5a) ve rondelaları (5b) kullanın. (Şek. 6+7)
• Şalter kablosunu kablo klipsi (C) tutma koluna sabitleyin. (Res. 8)

Toplama haznesinin montaji

• Toplama haznesini (7) toplama haznesine yönelik çerçevenin üzerine kaydırın ve lastik kulakların üzerine geçirin (Res. 9, 10).
• Toplama haznesini (7) cihaza asın. Bunun için boşaltma klapesini (11a) kaldırın ve toplama haznesini (7) cihazdaki ilgili tutuculara asın. (Res. 11)

Tırmıklama derinliğinin ayarlanması (şek. 12)

Tırmıklama derinliği, her iki ön tekerlekteki tırmıklama derinliği ayarı (10) ile ayarlanır. Bunun için tırmıklama derinliği ayarını (10) hafifçe sola çekin, istenen pozis-yona getirin ve istenen pozisyonda yerine oturtun.

$$ + 1 = + 6 \mathrm{mm} $$

$$ 0 = - 3 \mathrm{mm} $$

-1 = tırmıklama derinliği -6 mm
-2 = tırmıklama derinliği -9 mm
-3 = tırmıklama derinliği -12 mm

Havalandırma silindiri derinliğinin ayarlanması

Sorunsuz işletimi sağlamak ve havalandırma silindirinde hasarları önlemek için, havalandırma silindiri sadece "O"derinlik ayarında kullanılabilir.

Yönlendirme sapının ayarlanması (Res. 5 + 13)

• Yönlendirme sapını ayarlayacağını şekilde önce saplı vidaları (Res. 5) çözün.
• İstediğiniz yüksekliği resim 13'te gösterildiği gibi ayarlayın. (Üç kademe arasında seçim yapabilirsiniz).

Silindirin değiştirilmesi (Res. 14, 15)

⚠ DİKKAT!

Mutlaka eldiven kullanın!

İçten altı köşe cívataları çıkarın ve silindiri bu uçtan kaldırın. Silindir ok yönünde kare tahrikten çekerek çıkarın. Yeni silindir ok yönünde tekrar kare tahrike itin ve ardından tutucunun içine bastırın. Alyan başlı civa-talarla silindir yeniden gövdeye sabitlenir.

10. Kullanım

Tırmiklayıcının istem dışı çalışmasını önlemek için şalter kolu (Res. 1/Poz. 1), şalter kolu (Res. 1/poz. 2) basılamadan önce, basılması gereken iki noktalı bir anahtara (şek. 1/poz. 2) sahiptir. Şalter kolu serbest bırakıldığında tırmiklayıcı kapanır.

Cihazın doğru çalıştığından emin olmak için bu işlemi birkaç kez gerçekleştirin.

Cihazda onarım veya bakım çalışmaları yapmadan önce birçok silindirinin dönmediğinden cihazın şebekeden ayrıldığından emin olmalısınız.

Tehlike!

Motor hala çalıştığıında asla boşaltma klapesini açmayın. Dönen birçokak silindiri yaralanmalara sebep olabilir. Boşaltma klapesi daima itina ile sabitleyin. Bu şekilde çekme yayı "Kapalı" pozisyona geri getirilir!

Kılavuz rayları ile sağlanan, gövde ve kullanıcı arasındaki güvenlik mesafesine daima uyulmalıdır. Bayır ve eğimli yerlerde tırmıklama ve sürüş yönü değişikliklerinde özellikle dikkatli olunmalıdır. Zeminde sağlam duruşa dikkat edin, kaymaz tabanlı sıkı ayakkabılar ve uzun pantolon giyin. Daima eğime çapraz tırmiklayın. Güvenlik nedeniyle eğimi 15 dereceyi aşan bayırlarda tırmiklayıcı ile çalışmak yasaktır. Geriye doğru hareket ve tırmiklayıcının geri çekilmesinde özellikle dikkat edin, takılma tehlikesi!

Doğru tırmıklama ile ilgili bilgiler

Tırmıklama sırasında üst üste gelecek bir çalışma şekli önerilir.

Temiz bir tırmıklama görüntü sü elde etmek için tırmiklayıcıyı mümkün olduğunca düz şeritler halinde sürün. Tırmiklanmayan yerlerin oluşmaması için bu şeritler daima birkaç santim üst üste gelmelidir.

Tırmıklama sırasında çim kalıntıları kalmaya başladı- ğında toplama torbası boşaltılmalıdır.

△ Tehlike! Toplama torbası çıkartılmadan önce motoru dururdun ve biçak silindirinin durmasını bekleyin!

Toplama torbasını çıkarmak için boşaltma klapesini elle kaldırın ve diğer elle toplama torbasını alın!

Tırmıklama sıklığı çimin büyümesine ve zeminin sertliğine bağlıdır. Tırmiklayıcı gövdesinin alt tarafını temiz tutun ve toprak ile çim kalıntılarını mutlaka çıkarın. Kalıntılar çalıştırma işlemini zorlaştırır, tırmıklama kalitesini olumsuz etkiler. Bayırlarda tırmıklama şeridi bayıra çapraz olmalıdır. Biçak silindirinde herhangi bir kontrolü yapılmadan önce motoru durdurun.

Tehlike!

Bıçak silindiri motor kapatıldıktan sonra birkaç saniye daha dönmeye devam eder. Asla bıçak silindirini durdurmayı çalışmayın. Hareket halindeki bıçak silindiri herhangi bir nesneye vurduğunda tırmiklayıcıyı durdurun ve bıçak silindirinin tamamen durana kadar bekleyin.

Ardından birçok silindirinin durumunu kontrol edin. Hasarlı olması durumunda değiştirilmelidir. Kullanılan cihaz bağlantı kablosunu, halkalar halinde kullanılan prizin önünde toprağa bırakın. Priz veya uzaklaşacak şekilde tırmıklama işlemini yapın ve cihaz bağlantı hattının, tırmiklayıcı cihaz bağlantı hattı üzerinden geçmemesi için, her zaman tırmiklanan çim alanının içinde olmasına dikkat edin.

11. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

• Bu ürün, EN 61000-3-11 standardının gerekliliklerini yerine getirmekte ve özel bağlantı koşullarına tabiidir. Bunun anlamı, isteğe göre seçilebilen herhangi bir bağlantı noktasında kullanılmasının yasak olmasıdır.
• Cihaz, elverişsiz elektrik şebekesi koşullarında geçici gerilim dalgalanmalarına yol açabilir.
• Ürün sadece aşağıdaki koşullar için geçerli bağlantı noktalarında kullanılmak üzere tasarlanmıştır:
  a) İzin verilen maksimum şebeke empedansı "Z" (Zmaks = 0,433 Ω) aşılmamalıdır.
  b) Şebeke, faz başına en az 100 A sürekli akım yüklenebilirliğine sahip olmalıdır.
• Kullanıcı olarak ürünü işlettiğiniz bağlantı noktanızın belirtilen a) veya b) gereksiniminden birini yerine getirdiğinden emin olun. Gerektiğinde enerji besleme şirketi ile iletişime geçin.

Önemli notlar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmama- lidir ve izolasyon hasarları nedeniyle ölüm tehlikesi söz

kladnlosdaur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Bu cihazın şebeke bağlantı hattı hasarlıysa, üretici veya müşteri hizmetlerinden temin edilebilen özel bir bağlantı hattı ile değiştirilmelidir.

Alternatif akımlı motor:

Şebeke gerilimi 220 - 240 V _ olmalıdır.

- 25m'ye kadar olan uzatma kabloları 1,5 milimetreka-re kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgi- leri verin:

- Motorun akım türü

- Motor tip etiketi verileri

12. Temizlik ve bakım

△ Tehlike! Tüm temizlik çalışmalarından önce elektrik fişini çekin.

Temizlik

- Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Cihazı temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.

- Cihazı her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

- Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar cihazın plastik parçalarına zarar verebilir. Cihazın içerisinde su girmemesine dikkat edin. Suyun elektro cihaza girmesi, elektrik çarpma riskini yükseltir.

Karbon fırçalar

Aşırı kıvılcım oluşumunda karbon fırçalarının bir elektrik uzmanı tarafından kontrol edilmesini sağlayın.

△ Tehlike! Karbon fırçalar sadece bir elektrik uzmanı tarafından değiştirilebilir.

Bakım

- Aşınmış ve hasarlı bir biçak silindiri yetkili uzman tarafından değiştirilmelidir.

- Tüm tespitleme elemanlarının (civata, pim vs.) tırmiklayıcı ile güveli şekilde çalışacak biçimde sıkılmış olmasını sağlayın.

- Tırmıklayıcıyı kuru bir yerde depolayın.

- Uzun bir kullanım ömrü içim tekerlekler ve akslar temizlenmeli ve ardından yağlanmalıdır.

- Tırmiklayıcının düzenli bakımı dayanıklılığını ve performansını korumanın yanı sıra, çimin itina ve kolayca tırmiklanmasını sağlar.

- Sezon sonunda tırmiklayıcıyı genel bir kontrole tabi tutun ve birikmiş kalıntıları temizleyin. Her sezon öncesinde tırmiklayıcı durumunu mutlaka kontrol edin. Onarımlarda müşteri hizmetlerimize başvurun.

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Havalandırma silindiri, karbon fırçaları

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13. Bertaraf ve geri dönüşüm

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

- Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

- Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

- Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!

• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, önce-sinde yeni bir cihaz satın almadan veya bölgeniz-deki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

14. Arıza giderme

Arıza Olası sebep Yardım
Motor çalışmaya başlamıyor	Fişte akım yokKablo arızalıŞalter fiş kombinasyonu arızalıMotor veya kondansatörbağlantıları çözülmüşTırmiklayıcı haznesi tıkalı	Hat ve sigortayı kontrol edinMüşteri hizmetleri servisi tarafından kontrol ettirinMüşteri hizmetleri servisi tarafından kontrol ettirinMüşteri hizmetleri servisi tarafından kontrol ettirinBıçak silindirinin serbest çalışması için tırmıklama derinliğini değiştirin, gövdeyi temizleyin
Motor performansı azalıyor	Çok sert zeminTırmiklayıcı haznesi tıkalıBıçak çok aşınmış	Tırmıklama derinliğini düzeltinGövdeyi temizleyinBıçakları değiştirin
Tırmıklama düzenli değil	Bıçak aşınmışYanlış tırmıklama derinliği	Bıçakları değiştirinTırmıklama derinliğini düzeltin
Motor çalışıyor, bıçak silindiri dönmüyor	Dişli kayışı koptu•Müşteri hizmetleri servisi tarafından kontrol ettirin

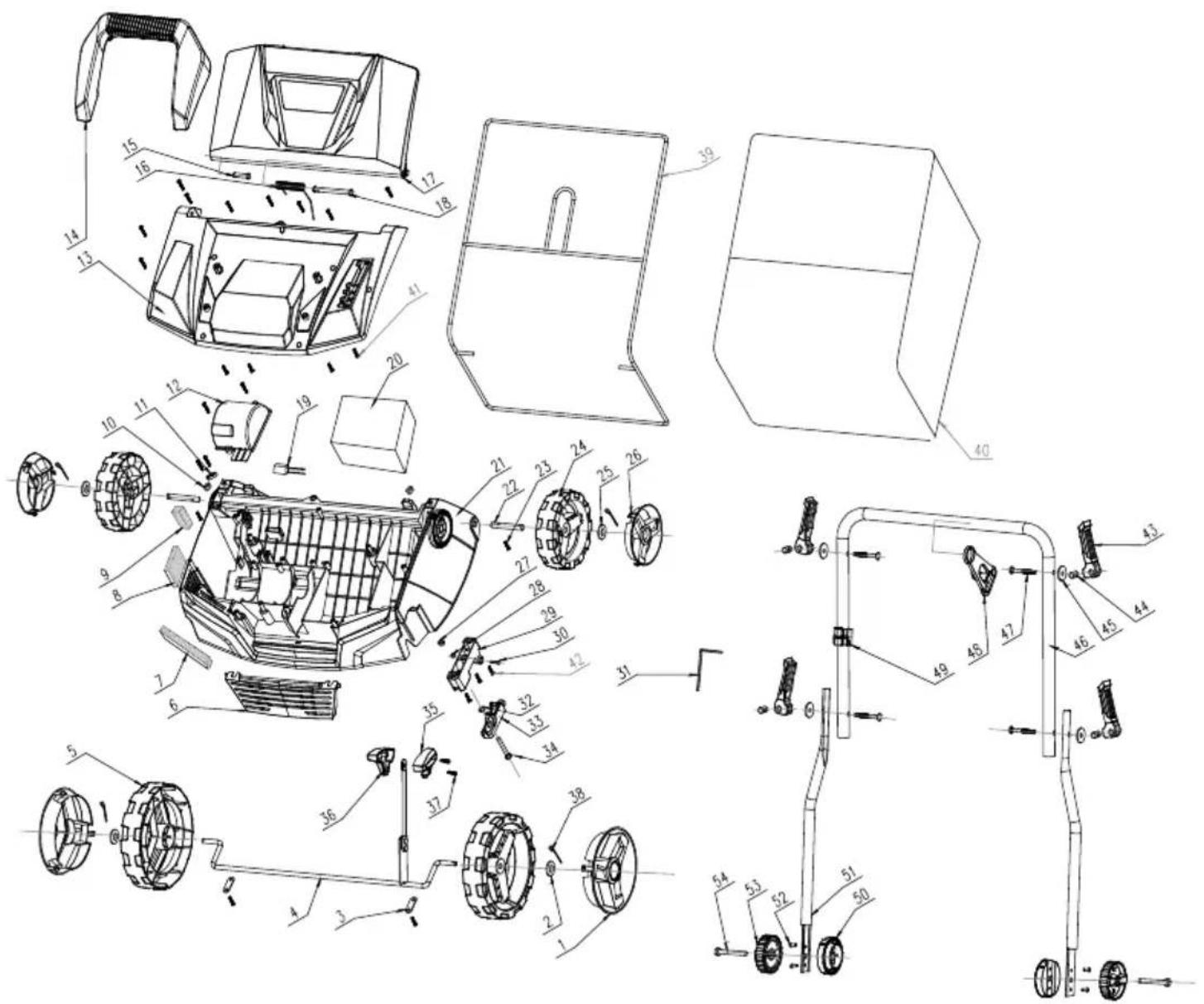

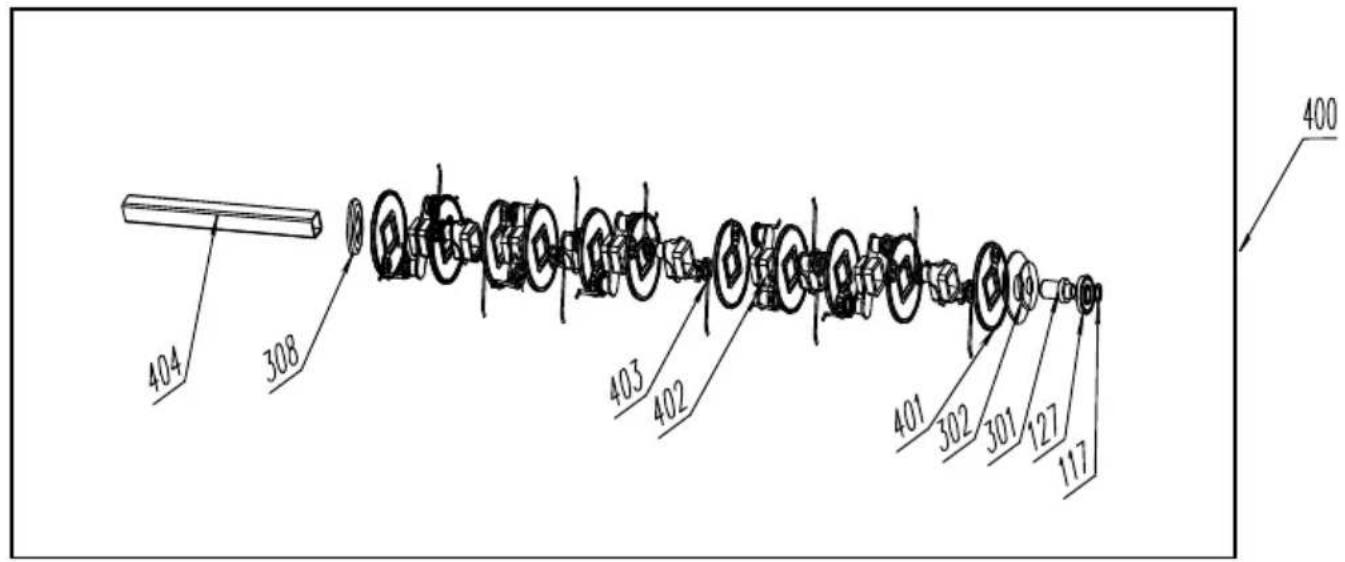

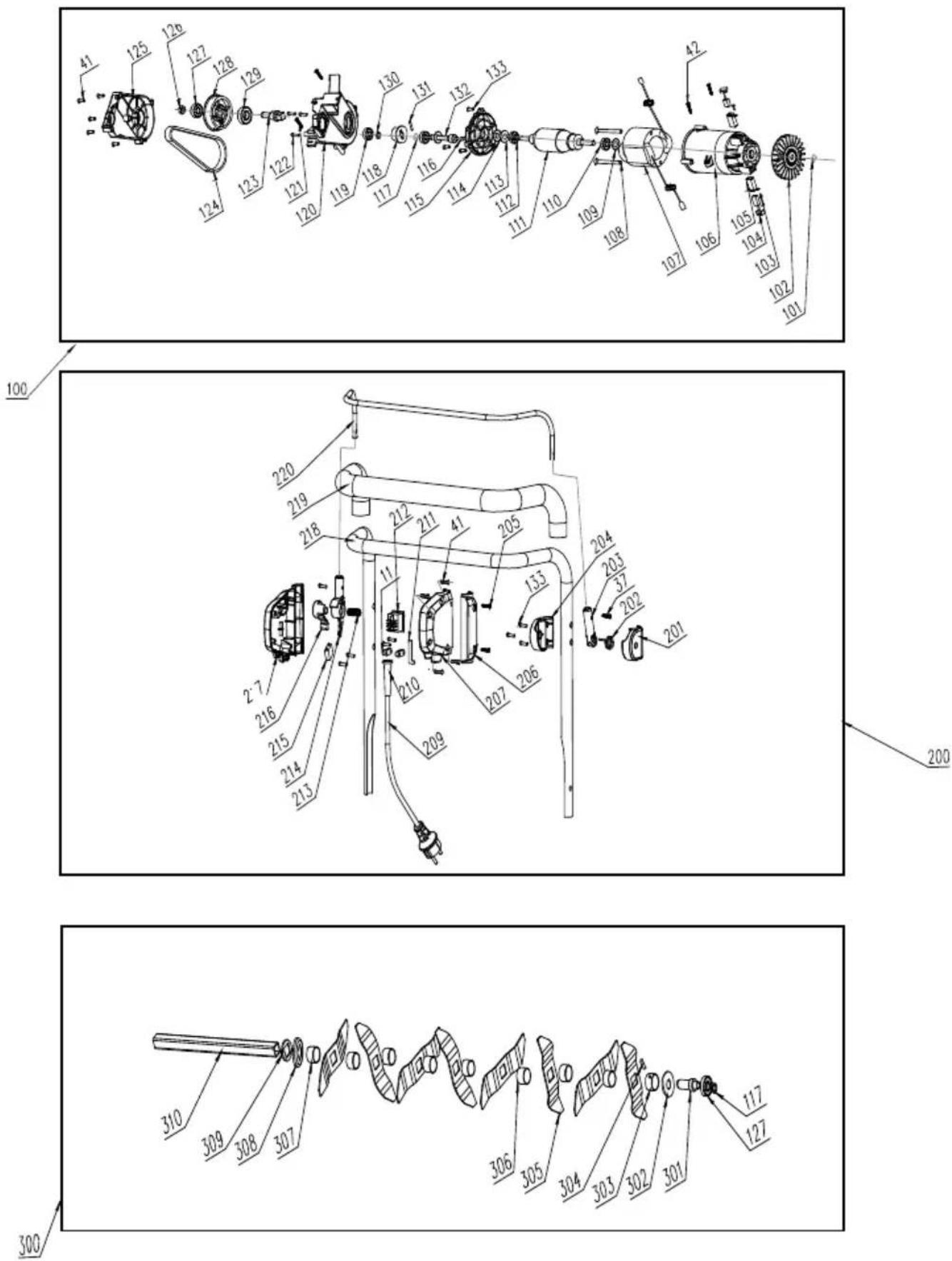

400 404 308 403 402 401 302 301 127 117

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Alicıya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
