KULLANIM KILAVUZU ROS 150NV Mirka

(bkz. belirl modele iliskin "Urun Konfigurasyonu/Teknik Ozellikler" tablosu) urununun, asagidaki standart(lar) ve diger nomatif belge(ler)

e uyuml oduugunu sadece kendi sorumlulugunda olmak kaydiyla benan eder: EN ISO 15744:2008. 91/368/EEC, 93/44/EEC ve 93/68/

EEC Yönergeleri ve ek 2006/42/EC Yönergesi ile degişirilen 89/392/EEC hükümlerine uygundur.

Jeppo 26.06.2015

MIRKA

Tanzim yeri ve tarihi

Stefan Sjoberg, CEO

Kullanici Talimatlari

Icindekiler - Luften Okuyun ve Uygulayin, Aletin Dogru

Kullanimi, Is Istasyonlari, Aleti Servise Alma, Isletim

Talimatlari, Urun Yapilandirma/Teknik Özellikler Tabolani,

Kitleri, Sorun Giderme Kilavuzu

Önemli

Bu aletin montaj, calistirma,

servis veya onarim

calismalarindan once, bu

talimatlari dikkatle okuyun. Bu

talimatlari emniyeti, ulasilabilir

bir yerde muhafaza edin.

Uretici/Tedarikci

KWH Mirka Ltd.

FI-66850 Jeppo

Finlandiya

Tel: [phone]

Güvenlik Eldivenleri

Kulak Koruyucu Ekipman

Onerilen Havayolu

Ebadi - Minimum

10 mm 3/8 in

Onerilen Maksimum

Hortum Uzunluğu

8 metre 25 feet

Hava Basinci

Maksimum Calisma Basinci 6,2 bar 90 psig

Lütfen Okuyun ve Uygulayin

1) Genel Endüstriyeti Şaqık ve Güvenlik Yönemelikleri, Kism 1910, OSHA 2206, Kaynak: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Tasinabilir Havali Aletler Icin Güvenlik Yasasi, ANSI B186.1 Kaynak: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018.
3) Yerel ve Ulusal Düzenlemeler

Aletin Doğru Kullanimi

Bu zimpara makinesi metal, ahsap, taş, plastik, vb. her turlu malzemeyi, bu amaçla üretilen zimparayi kullanarak zimparalamak üzere tasarlanmistir. Bu zimpara makinesini, üreticiye vya üreticinin yetkili saticisina danismadan, belirtilenler disinda herhangi bir amaçla kullanmayin. 8.000 rpm (devir/dakika) serbest hizdan daha dusuk calisma hizina sahip destekleme pedlerini kullanmayin.

Is Istasyonlari

Alet, bir el aleti olarak kullanilmak üzere tasarlanmistr. Aletin her zaman sabit bir zemin üzerinde ayakta durarak kullanilmasi onerilir. Alet herhangi bir konumda kullanilabilir, ancak kullanim oncesinde operatör, makineyi elleryle sikica kavramis durumda olmalı, ayakları sabit zeminde güvenli bir pozisyonda durmal ve zimpara makinesinin bir tork reaksiyonu gelistirebilecegün bilincinde olmalidir. Bkz. Isletim Talimatlari bolümü.

Aleti Servise Alma

Alet, kol tam basili durumda calisirken, 6,2 bar (90 psig)
degerinde olcuilen bir hava basincini verecek, temiz bir yaglanmis

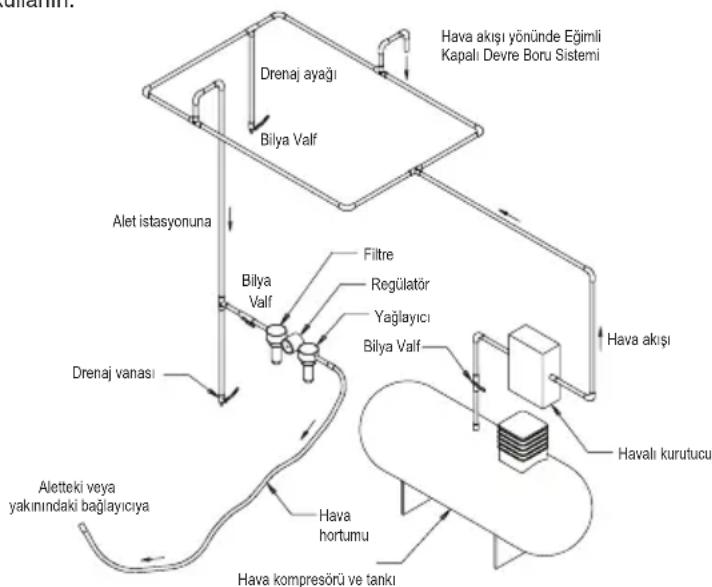

hava beslemesi kullanin. Onaylanmis 10mm (3 / 8ing)× 8m (25 ft) maksimum uzunlukta bir hava yolunun kulanilmasi onerilir. Aletin hava beslemesine Sekil 1'de gosterilen biqimde baglanmasi onerilir.

Aleti hava yolu sstemine, ulasilmasi ve calistirilmasi kolay hava kesme valfini dahil etmeden baglamayin. Hava beslemesi yağlanmaldir. Bir hava filtresi, regulator ve yağlayicinin (FRL) Sekil 1'de gosterilen bicomde kullanlmasi, bu, alete不得不 basincta temiz, yaglamis hava saqlayacagindan, onemle tavyie edilir. Bu ekipmanin ayrintilarin tedarikcincidzen edinebilirsiniz. Bu turbir ekipman kullanlmyorsa, alet manuel olarak yaglanmaldir. Aleti manuel olarak yaglamak icin, hava yolu baglantisin kerin ve Fuji Kosan FK-20, Mobil ALMO 525 veya Shell TORCULA ^ 念 32 gibi uygun bir pnomatik motor yagindan 2 ila 3 damlayi makininen (giris) hortum ucuna damlatin. Aleti hava beslemesine tekrar baglayin ve havanin yagi sirkule etmesi icin, birkaci saniye yavasca calistirin. Alet sik kullanilyorsa, her gun veya alet yavaslamaya veya guc kaybetmeye basladiginda yaglayin. Aletteki hava basincinin, aletin calismasi sirasinda 6,2 bar (90 psig) olmasi onerilir. Alet daha duşuk basçlarda da calisabilir, ancak basinc koninlikle 6,2 bar (90 psig) degerini asmamaldir.

Isletim Talimatlari

1) Bu aleti kullanmadan once tum talimatlari okuyun. Tum operatiorler, aletin kullanimi konusunda tam egitimli ve bu guvenlik kurllarin farkinda olmalidir. Tum servis ve onarim calismalari egitimli personel tarafindan yurutulmelidir.
2) Aletin hava beslemesi ile olan baglantisinin kosildiginden emin olun. Uygun bir zimpara secin ve destekleme pedine sabitleyin. Zimparayi, destekleme pedinin uzerinde dikkatle ortalayin.
3) Bu aleti kullanirken gerekli güvenlik donanimini mutlaka kullanin.
4) Zimparalama islemisirasinda, aleti her zaman once isin uzerine yerlestirin ve sonra calistirin. Aleti her zaman isin uzerinden kalirdiktan sonra durdurun. Bu, zimparanin asiri hizi nedeniyle calisma alaninda kanal acilmasini onleyecektir.
5) Zimpara makinesinden gelen hava beslemsini, zimpara veya destekleme pedini her takma, ayarlama veya sokme islemi oncesinde devre di birakin.
6) Ayaklarinizi ve/veya pozisyonunuzu her zaman sikica sabitleyin ve zimpara makinesinin olusturabileceşi tork reaksiyonuna karı dikatli olun.
7) SadeceDOGRUyedekparcalari kullanin.
8) Zimparalanacak malzemenin hareketini onlemek icin her zaman sikica sabitlenmis olmasini saglayin.
9) Hortumu ve baglanti parçalarini, asinmaya karsi duzenli araliklarla kontrl edin. Aleti hortumundan tutarak tasimayin; aletin, hava beslemesi bagli durumda tasirken calismaya baslamasini onlemek icin her zaman dikkatli olun.
10) Onerilen maksimum hava basincini asmayin. Güvenlik ekipmanlarini onerilen seksilde kullanin.
(11) Aletin elektrik yalimi bulunmamaktadir. Elektrik akimi,DOGAL gaz borulari, su borulari, vb. ile temas etme olasiliigin bulundugu yerlerde kullanmayin. Operasyon c
12) Aletin hareketli parçalarınin giysiler, kordonlar,.saplar, temizlik bezleri, vb. ile dolasmasina dokkat edin. Dolastigi takdirde, vucudun üzerinde calisilan ise ve makinenin hareketli parçalarına.Doğru cekilmesine ve son derece tehlikeli bir duruma neden olacaktir.
13) Kullanim sirasinda ellerinizi donen destekten uzak tutun.
14) Alet arizali calisiyor gurunumundeyse, derhal kullanmayi bona erdirin ve servis ve onarimini ayarlayin.
15) Insan veya cisimleri zimpara veya ped kaybindan koruma tedbirlerini almadan, aletin serbest hizda calismasina izin vermyin.

Sekil 1

Ürün Konfigürasyonu/Özellikler: 8.000 rpm (devir/dakika) Rastgele Orbital Zümparalama Makinesi
Yördüge Vakum Tipi	Destek Ebadi mm (inç)	Model No.	Ürün Net Aşkılgıkg (pound)	Yükseklik mm (inç)	Uzun-luk mm (inç)	Güç watt (hp)	Hava Tür-ketimi lpm (scfm)	*Gu- rütü Seviye-si dBA	*Titreşim Seviyesi m/s2	*Belifsizlik K m/s2
5,0 mm (3/16 inç)	Vakumsuz	32 mm (1,25 inç) HIZLI KILIT	ROS150NV	0,49 (1,09)	99,0 (3,90)	124,0 (4,88)	112 (0,15)	425 (15) 71	2,33 0,72
Gürültü testi, EN ISO 15744:2008 - Elektrikl olmayan Şarqlı/pillı el aletleri - Gürlültü ülcüm kodu - Mühendislik yöntemi (kademe 2) uyarınca erfolgendeşilir:işirir.
Titresim testi, ISO 28927-3:2009 - Taşın bilir elektrikl el aletleri - Titresim emisyonunudehyerendirme test)yöntemi - Bölüm 3 - uyarınca erfolgendeşilir:işirir.

Teknik özellikör on-ihbarsiz degişirilebilir.

*Tabloda belirtilen degerler, belirtilen kural ve standartlara uyumlu laboratuvar testlerinden alinmistr ve risk degerlendirmesi icin yeterli degildir. Beliri bir is yerinde olcuLEN degerler, bieran edilen degerlerden da hya yuksek olabilir. Fill maruziyet degerleri ve risk miktari veya bireyin yaadiigi hasar, duruma ozeldir ve cevreleyen ortama, bireyin calisma sekline, ilenen belirli malzemeye, is istasyonunun tasarimina, maruziyet suresine ve kullanicinin fiziksel kosullarina dayanir. KWH Mirka, Ltd., herhangi bir bagimsiz risk degerlendirmesinde fili maruziyet degerleri yerine bieran edilen degerleri kullanmanin dokurabilecegi sonucldan sorumlu tutulamaz.

Mesleki saglik ve güvenlik bilgilerine ilşkin ayrinti veriler, asağidaki web sitelerinde mevcuttur:

Belirti Olası Neden	Çozüm
Düzük yüz ve/veya yüz serbest yüz.	Yetersiz hava bas中国特色 Alet serbest yüzüncü Çalıırken, Zimparalama Makinesinin Girişindeki havahatti bas中国特色 contro edin. 6,2 bar (90 psig/620 kPa) olmalıkir.
	Tikali Ses Emici(ler). Ses Emicinjfıkartınası:için,bkz. "Gövde Demontaji" böllumü. Ürün 20 Ses Emici, temiz, uygun bir temizlik solusyonuyla:tüm kirleticmaddeler ve engeller giderilinceye ded geri yicanabilir. Ses Emici tamolarak temizlenemiyorsa yanisyledehyigiirin. Ürün 21 Ses Emici Ek Parçasın yanisyledehyigiirin(Bkz. "Gövde Montaji" Bölümü).
	Tikali Giriş Eleği. Giriş Eleğini temiz, uygün bir temizleme solusonyuile temizleyin. Elek temizlenemiyorsa, yanisyledehyigiirin.
	Bir vya daha fazla sayida aşınmılı veyakirlik vana.	Komple yenir bira setini monte edin (doğan ileşlem icin:tüm vanalardehyegristilmelidir). Tüm vanaları kalitleri bir pnömatik aleyet alı kaplayin. Bkz. "Motor Demontaji" ve "Motor Montaji".
	Motor Gövdesinde, normal hava:tüketiminden daha:yükbsek ve normalhizdan daha:düşuk değerlerle kendinigösteren dahili hava sizintaı.	Gerekli Motor hizalaması ve Kilit Halkasıbaçlantisı kontrl edin. Kilit Halkası olugundaki hasarlı O-Halkası kontrl edin. Motor Takimi:sökün ve tekrar monte edin. Bkz. "Motor Demontaji" ve "Motor Montaji".
	Motor parçaları aşınmılı. Motoru revizyondaanGPCirin. Yetkili Mirka Servis Merkezi ile irtibat kurun.
	Aşınmılı veyakirlik Mil Rulmanlari. Aşınmılıveyakirlik rulmanlaridehyegristirin. Bkz. "MiniRastgele Orbital Beaşlik Demontaji" ve "Mini Rastgele Orbital Beaşlik Montaji".
Hiz Kumandası ve/veyaSubap Gövdesi yoluyla hava sizintaı.	Kırlik vya:bülm Gü Vana Yayı, Vana vya Vana Yatağı.	Aşınmılı vya hasarlı parçaları sökün,control edin ve yanileriyledehyegristirin. Bkz. "Gövde Demontaji" böllumünde Adim 2 ve 3 ile "Gövde Montaji" böllumünde Adim 2 ve 3.
Titreşim/düzensiz calisma.	Hatali Ped. Sadece makine:için tasarlanmılı Ped ebatları veağkıkarınlı kullanı.
	Arayüz pedinin vya:içın materyalin eklenmesi.	Sadece makine:için tasarlanmılı zımpara ve/veya arayüzleri kullanı. Zimparalama Pedinı yüzüne, Ped ve Zimparalama Makinese ilebirlikte kulanı:içın özel olarak tasarlanmamlı herhangi birseyeklemyin.
	Uygun olmayan sekilde yağlama vya'yabanci kırlerin birikimi.	Zimparalama Makinesini demonte edin ve uygun birtemizleme solusyonunda temizleyin. Zimparalama Makinesini monte edin. (Bkz. "Servis Kılıvuzu".)
	Aşınmılı veyakirlik arka vya on MotorRulman(lar).	Aşınmılı vya kırık rulmanlaridehyegristirin. Bkz. "Motor Demontaji" ve "Motor Montaji".

Not: "Cozum" besteht meli altinda belirtlen tum bolmler, kilavuzun sonundaki "Servis Talimatlari" kisminda yer almaktadir.
