BEDIENUNGSANLEITUNG ROS 150NV Mirka

aaii aaii iaii 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

Konformitätserklärung KWH Mirka Ltd. 66850 Jepua, Finnland erklärnt unsere einzige Verantwortung dass die Produkte 32 mm 8.000 U/min. Exzenter Schleifmaschinen (Siehe “Produkt-Konfiguration/Spezifikationen” Tafel für spezielle Modelle) auf welche sich diese Erklärung bezieht, konform mit den folgenden Grundnormen oder sonstigen normativen Dokumenten EN ISO 15744:2008. Den Bestimmungen 89/392/EEC wie korrigiert von 91/368/EEC & 93/44/EEC 93/68/EEC Richtlinien und bestätigende Richtlinien 2006/42/EC folgend. Jeeppo 26.06.2015 MIRKA
Ort und Datum Unternehmen Stefan Sjöberg, CEO
Gebrauchsanweisung Inhalt: Instruktionen; Korrektor Gebrauch der Maschine; Arbeitsplatz; Inbetriebnahme; Bedienungsanleitung; Tabellen für Produktkonfiguration/Spezifikation; Verzeichnis von Teilen; Liste von Teilen; Ersatzteile für Schleifmaschine; Störungs- behebung		Wichtig Lesen Sie diese Instruktionen sorgfältig, bevor Sie die Maschine in Betriebnehmen, warten oder reparieren. Bewahren Sie die Instruktionen sorgfältig auf.	CE
Fabrikant/Lieferant KWH Mirka Ltd. 66850 Jeppo, Finland Tel: [phone] Fax: [phone]		Erforderliche Persönliche Schutzausrüstung Schutzbrille Atemschutzmaske Sicherheitshandchuhe Gehörschutz
Empfohlene Höhe der Luftleitung Ø10 mm	Empfohlene Maximale Schlauchänge 8 meter		Luftdruck Maximaler Arbeitsdruck 6.2 bar 90 psig Empfohlene Minimum k.A. k.A

Hinweis,itte lesen und beachten:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, erhältlich von: Sup't of Documents; Government Printing Office; Washington DC 20402.
2) Safety Code for Portable Air Tools, ANSI B186.1 erhältlich von: American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018.
3) Nationale und lokale Vorschriften.

Bestimmungsgemäß Verwendung

These Schleifmaschine ist hergestellt zum Schleifen aller Typen von Materialen, d.h. Metalle, Holz, Stein, Plastik, etc. mittels Gebrauch von Schleifpapier, das für diesen Zweck entwickelt wurde. These Schleifmaschinearfnd nicht fur irgendwelche andere Zwecke gebraucht werden, ohne beim Hersteller oder den autorisierten Liefereranten des Herstellers nachzufragen. Schleifteller deren Arbeitsgeschwindigkeit geringer als 8.000 U/min. ist, dürfen nicht verwendet werden.

Arbeitsplätze

Das Gerät wird als handgehaltene Maschine bedient. Es wird empfohlen, immer auf festem Boden zu stehen, wenn das Gerät in Betrieb ist. Es kann in jeder Position bedient werden, der Betreiber muss aber in einer sicheren Position stehen und sich auch darüber bewusst sein, dass die Maschine ein „Drehmoment" entwickeln kann.(Ausbremen). Den Abschnitt „Bedienungsanleitung" sorgfältiglesen.

Inbetriebnahme

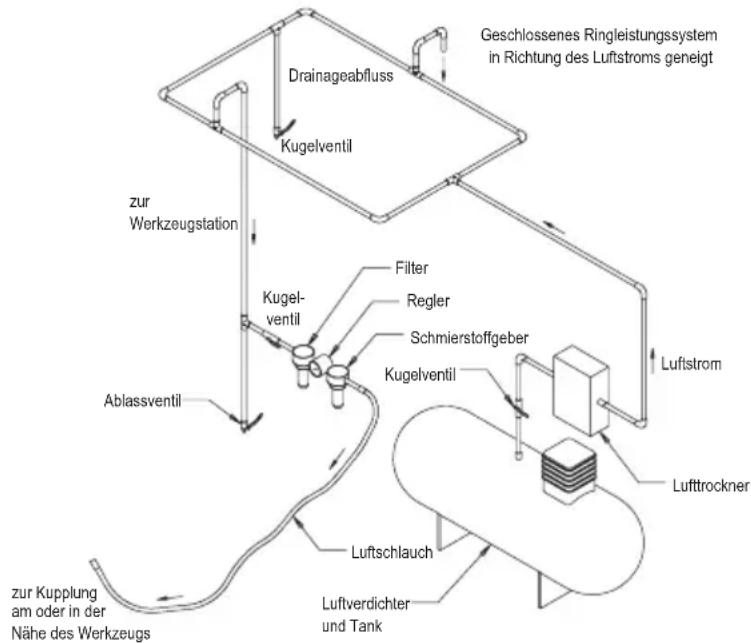

Benutzen Sie eine saubere geschmierte Luftversorgung, die der Maschine einen gemessenen Luftdruck von 6.2 bar /90 PSI unter Vollast geben kann. Es wird empfohlen, einen zugelassenen Luftschlauch von 10 mm( 3/8^a) × 8 m maximaler Lange zu benutzen. Es wird empfohlen, das Gerät mit der Druckluftversorgung so zu verbinden wie auf Bild 1 gezeigt.

Verbinden Sie das Gerät nicht mit der Druckluftversorgung, ohne ein leicht erreichbares und einfach zu bedienendes Absperrentil angebracht zu haben. Die Druckluft muss geschmiert sein. Es wird dringend empfohlen, ein FRL, d.h. ein kombinierter Filter, Regler und Schmierer zu grabauchen, wie auf Bild 1 gezeigt. Diese sorgt davon, dass das Gerät saubere, geschmierte Luft mit dem wichtigen Druck gekommen. Weitere Informationen besteht. Sie von Ihr hem Handlcr. Ohne ein FRL muss das Gerät manuell geschmiert werden.

Um das Gerät manuell zu schmieren, behmen Sie den Druckluftschlauch ab und halten Sie 2-3 Tropfen eines pneumatischen Motorenschmieröls, wie z.B. Fuji Kosan FK-20, Mobil ALMO 525 oder Shell TORCULA® 32 in das Schlauchende (Einlass) der Maschine kommt. Das Gerät wieder an die Druckluft anschließen und langsam einige Sekunden laufen setzen, sodass die Luft das Öl verteilen kann. Falls das Gerät ofters gebraucht wird, muss es tätiglich geschmiert werden, jedoch spätestens dann, wenn es langsamer wird oder Kraft verliert.

Es wird empfohlen, das der Betriebsluftdruck 6.2 bar/90 PSI beträgt. Das Gerät kann mit niedrigeren Drücken arbeiten, aber niemalshigher als mit 6.2 bar/90 PSI.

Bedienungsanleitung

1)itte lesen Sie die Bedienungsanleitung,bevor Sie das Gerat in Betrieb behnen. Alle Benutzer mssen in die Handhabung des Gerates eingewiesen werden und die Sicherheitsbestimmungen kennen. Alle Wartungs- und Reparaturarbeiten durren nur von qualifiziertem Personal ausgefuhrt werden.
2) Unterbrechen Sie die Druckluftzufahr des Gerätes. Wahlen Sie eine passende Schleifscheibe und befestigen Sie diese in der Mitte des Schleiftellers.
3) Tragen Sie immer die geforderte Schutzausrüstung, wenn Sie das Gerät benutzen
4) Beim Schleifen immer das Gerät zuerst auf die Arbeitsfläche anbringen, bevor das Gerät gestartet wird. Ebenso immer das Gerät von der Arbeitsfläche wegnehmen, bevor das Gerät gestoppt wird. Dies verhindert eine Aushöhung der Oberfläche durch eine Übergeschwindigkeit der Schleifscheibe.
5) Immer die Druckluftzufuhr zur Schleifmaschine unterbrechen, bevor Sie eine Schleifscheibe wechseln oder sonstige Arbeiten am Schleifteller ausführten.
6) Immer für einen festen / sicheren Stand sorgen und rechnen Sie mit einer Fluchtreaktion der Maschine.
7) Nur Original Minka-Ersatzteile verwenden.
8) Das zu schleifende Material muss gut fixiert sein, um ein „wandern" zu verhindern.
9) Den Schlauch und die Anschlüsse regelmäß auf Abnutzung kontrollieren. Das Gerät niemals am Schlauch,tragen; es wird empfohlen die Druckluftzufuhr zu unterbremen, wenn das Gerät getragen wird.
10) Der angegebene Hochstluftdruckarf nicht überschritten werden. Sicherheitsausrüstung soll wie empfohlen verwendet werden.
11) Das Gerät hat keine elektrische Isolierung. Benutzen Sie es nicht, wenn die Gefahr besteht, dass es beim Arbeitsen zu einem Kontakt mit elektrischem Strom, Gas Arbeitsfläche, bevor Sie mit der Arbeit beginnen.
12) Stellen Sie sichere, das sich Haare, Putzlappen, Kleidung und ähnliches Dinge nicht in den beweglichen Teilen der Maschine verfangen konnen.
13) Die Hände sorgfältig von den drehenden Teilen fernhalten, wenn die Maschine in Betrieb ist.
14) Im Falle einer Störung oder Fehlfunktion muss das Gerät sofort außer Betrieb genommen werden.
15) Das Gerat darf nicht frei drehen, ohne dass man Maßnahmen getroffen hat, dass Personen und Objekte nicht gefährdet sind, falls sich eine Schleifscheibe oder der Schleifteller lost.

Produktkconfiguration/Spezifikationen: 8.000 U/min. Exzenterschleifer

Hub Absaugung	Scheiben-Größemm (in.)	Modellnr.	Netto-GewichtKg (pound)	Höhe mm(in.)	Längemm(in.)	LeistungWatt(hp)	Luftver-brauchlpm(scfm)	*Gerausch-pegel(dBA)	*Vibrations-stärke (m/s2)	*UnsicherheitsfaktorKm/s2
5,0 mm(3/16in.)	Ohne NV	32 mm(1,25 in.)	ROS150NV	0,49 (1,09)	99,0(3,90)	124,0(4,88)	112(0,15)	425 (15)	71 2,33 0,72
Der Schalltest wurde gemäß EN ISO 15744:2008: „Messung der Geräuschemissionen von handgehaltenen nicht-elektrischen motorbetriebenen Maschinen" ausgeführt.Die Vibrationsprüfung wurde in Übereinstimmung mit ISO 28927-3:2009,handgeführte tragbare Elektrowerkzeuge,durchgeführt - Prüfterfahren zur Ermittlung derSchwungsemission - Teil 3: Poliermaschinen sowie Rotations-, Schwing- und Exzenterschleifer.

Spezifikationen können zu jeder Zeit ohne vorausgegangene Ankündigung geändert werden.

*Die Werte in den Tabellen stammen von Laborprüfungen in Übereinstimmung mit angegebenen Standards und Grundnormen und sind nicht für eine Risikoschätzung ausreichend. Werte auf einem bestimmen Arbeitsplatz können hoher als die erklärten Werte sein. Die tatsächlichen Werte und die Höhe von Risiko oder Verletzung, die eine Person erlebt, sind für jeder Situation einmalig und sind von der Umgebung, von der Art und Weise wie eine Person arbeitet, mit welchem Material, vom Arbeitsplatz sowie von der Arbeitsdauer und der physischen Konstitution des Benutzers abhängig. KWH Mirka, Ltd. kann nicht verantwortlich gemacht werden für die eventuellen Konsequenzen, falls deklarierte Werte gebraucht werden,statt der tatsächlich auftretenden Werte für jeder einzeln Gefährungsabschätzung.

Weitere Informationen über Arbeitsgesundheit und -sicherheit sind von den folgenden Webseiten erhältlich:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

STÖRUNGSBEHEBUNG
Problem mögliche Ursache	Lösung
Niedrige Kraft und/oder niedrige frei Drehzahl	Ungenügender Luftdruck Druck des Luftschlauge	auchs am Einlass der Schleifmaschine kontrollierten, während das Gerät mit freiher Drehzahl lauft. Er muss 6,2 bar (90 PSI/620 kPa) betragen.
	Verstopfte(r) Schalldämpfer S. Abschnitt	"Demontage Gehäuse" zum Ausbau des/der Schalldämpfer. Der Schalldämpfer (Teil 20) kann mit einer sauberen, geeigneten Reinigungslösung gesetzt werden, bis alle Verschmutzungen und Blockierungen entfrmt sind. Falls der Schalldämpfer nicht ordnungsgemäßereinigt werden kann, muss er ausgetaucht werden. Teil 21, Schalldämpfer, ersetzen (s. Abschnitt „Montage Gehäuse").
	Verstopfter Luftinlassfilter Luftinlassfilter	mit einer sauberen, geeigneten Reinigungslösung reinigen. Falls der Luftinlassfilter nicht sauber wird, muss er ausgetaucht werden.
	Ein oder mehrere Blätter abgenutzt oder gebrochen	Ein komplettes Set neuer Blätter installmenten (eine korrekte Funktion ist nur bei Austausch aller Blätter gewährleistet). Alle Blätter mit einem Qualität für pneumatice Geräte überziehen. S. Abschnitt „Demontage Motor" und „Montage Motor".
	Luft-Leckage im Motorgehäuse, zu erkennen an überhöhtem Luftverbrauch und niedrigerer Drehzahl.	Richtige Justierung des Motors und korrekten Sitz des Verschlussrings kontrollieren. O-Ring in der Ver-schlussringnut auf Beschädigungen überprüfen. Motor Herausnahmen und neu montieren. S. Abschnitt „Demontage Motor" und „Montage Motor".
	Teile des Motors abgenutzt Motor überholen	Wenden Sie sich an ein autorisiertes Mirka Service-Center.
	Abgenutzte oder gebrochene Spin-dellager	Abgenutzte(s) oder gebrochene(s) Lager ersetzen. S. Abschnitt „Demontage Mini-Exzenterkopf" und „Montage Mini-Exzenterkopf".
Luft entwickelt aus Dre-hzahlregelung und/oder Ventilschaft.	Ventilfeder, Ventil oder Ventilsitz schmutzig, gebrochen oder verbogen.	Abgenutzte oder beschädigte Teile demontieren, prüfen und ersetzen. S. Schritt 2 und 3 in „Demontage Gehäuse" und Schritt 2 und 3 in „Montage Gehäuse".
Vibrationen/unruhiger Lauf	Falsche Schleifscheibe Nur Schleifscheiben	verwenden, die in Höhe und Gewicht auf die Maschine abgestimmt sind.
	Interfacescheibe oder sonstiges Material hinzugefügt	Nur für die Maschine bestimme Schleifscheiben und/oder Interface verwenden. Nichts an der Schleifmaschine befestigen, was nicht speziell für den Gebrauch mit Scheibe und Schleifmaschine hergestellt wurde.
	Unzureichende Schmierung oder Ansammlung von Fremdablagerungen.	Schleifmaschine demontieren und mit einer geeigneten Reinigungslösung reinigen. Schleifmaschine montieren. (S. "Wartungshandbuch")
	Abgenutzte(s) oder gebrochene(s) hintere(s) oder vordere(s) Motorlager	Abgenutzte(s) oder gebrochene(s) Lager ersetzen. S. „Demontage Motor" und „Montage Motor".

Achtung: Alle Teile die unter "Lösung" genannt werden befinden sich am Ende des Handbuches in "Wartungsinstruktionen"
