GEBRUIKSAANWIJZING ROS 150NV Mirka

Overeenkomstigheidsverklaring

Oy KWH Mirka Ab

66850 Jeppo, Finland

verklaart op haar eigene verantwoordelijkheid dat de producten die betrekking hebben op deze verklaring, nl.

Excentrische Schuurmachines 32 mm (1 1/4 in.) 8.000 rpm (Zie tabel "Product configuratie/Specificaties" voor elk specifiek model), in overeenkomst zijn met de volgende normen of andere normatieve documenten: EN ISO 15744:2008, volgens de bepalingen van 89/392/EEC, zoals gewijzigd door de richtlijnen 91/368/EEC & 93/44/EEC 93/68/EEC, en de consoliderende richtlijn 2006/42/EC

Jeppo 26.06.2015

MIRKA

Plaats en datum van uitgifte Bedrijf

Stefan Sjoberg, CEO

Gebruiksaanwijzing

Omvat: Lees en volg deze instructies; Correct gebruik van het gereedschap; Werkplaats; Ingebruiksname; Gebruiksaanwijzing; Tabellen product configuratie en

-specificaties; Onderdelenpagina; Onderdelenlijst; Kits met reserveonderdelen schuurmachine; Storingsgids.

Belangrijk

Lees deze instructies goed door Vooraleer het gereedschap te installereren, gebruiken, een onderhoudsbeurt te geeven of te repareren. Bewaar deze instructies op een verilge en toegankelijkke plaats..

Fabrikant/Leverancier

Oy KWH Mirka Ab

66850 Jeppo Finland

Tel: [phone]

Fax: [phone]

Vereiste persoonlijke veiligheidsuitrusting

Veiligheidsbril Ademmasker

Veiligheidshandschoenen Oorbeschermers

Aanbevolen minimale grotte luchtbuis

10 mm 3/8 in

Aanbevolen maximale lengte slang

8 meter 25 feet

Luchtdruk

Maximalewerkdruk 6.2 bar 90 psig

Aanbevolen minimum NT NT psig

Lees en volg doivent instructies:

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, verkrijgbaar bij: Superintendent of Documents; Government Printing Office; Washington DC 20402, VS
2) Safety Code for Portable Air Tools, ANSI B186.1 verkrijgbaar bij: American National Standards Institute, Inc.; 1430 Broadway; New York, NY 10018, VS
3) Nationale en lokale voerschriften.

Correct gebruik van het gereedschap

Deze schuurmachine schuurt alle soorten materialen, zoals metaal, hout, steen, plastic, enz. Gebruik enkel schuurpapier dat voor deze schuurmachine bedoeld is. Gebruik de schuurmachine Niet voor een ander doeleinde zonder eerst de fabrikant of een goedgekeurde verdeler te raadplegen. Gebruik geen reserve-schuurschijven met een onbelast toerental van minder dan 8.000 rpm.

Werkplaats

Het gereedschap dient handbediend te worden. Het is aangeraden het gereedschap enkel te gebruiken wanner men op een stevige ondergrund staat. Het kan in eender welke positie gebruikt worden, zolang de gebruikers zich ervan vergewissen dat zij op een veilige plaats staan, het werktuig stevig vasthouden en in een stabiele hording staan. Gebruikers要去en bedacht zijn op een tegendraaimoment van de schuurmachine. Zie gedeelte "Gebruiksaanwijzing".

Ingebruiksname

Gebruik een schoon en gesmeerd luchtaanvoersysteme dat zorgt voor een gelijkmatige luchtdruk van 6,2 bar/90 PSI in het werktuig wanner de hendel volledig ingedrukt worden. Het is aanbevolen een goedgekeurde luchtbuis te gebruiken met een diameter van 10mm (3/8 in.) en een maximale lenghte van 8m (25 ft). Het is aan te raden het luchtaanvoersysteme aan te sluiten op het werktuig zoals in Figuur 1.

Sluit het werktuig Niet aan op het luchtbuissystemen zonder een luchtafsluitklep bij de hand te hebben die gemakkelijk te gebruiken is. Het luchtaanvoersysteme dient gesmeerd te worden.

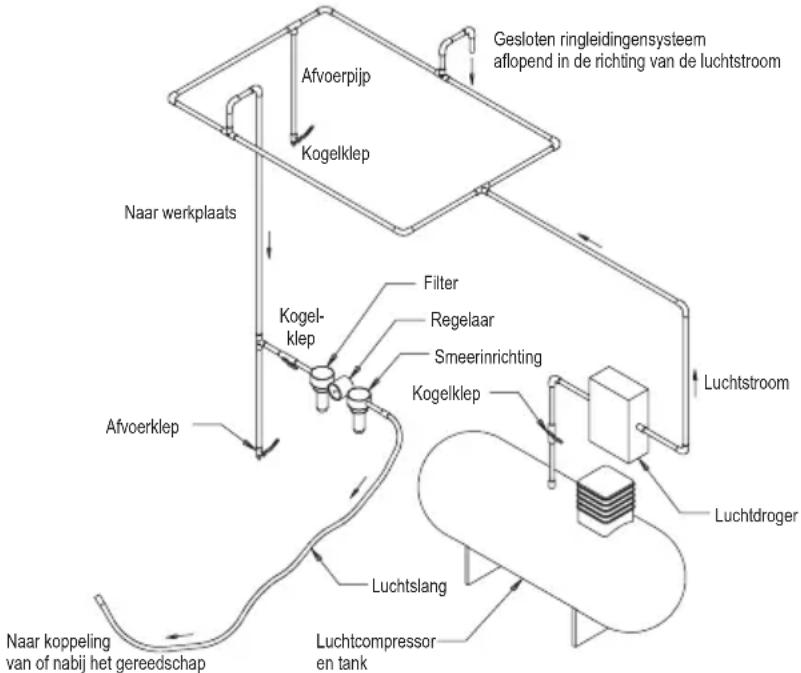

Het is sterk aanbevolen een FRL te gebruiken. Een FRL is een combinatie van filter, drukregelaar en vernevelaar, die ervoor zorgt dat het apparaat schon, gesmeerde lucht krijgt met de juiste druk, zoals getoond in Figuur 1. Uw leverancier kan u meer gevevens verlenen over dergelijk gereedschap. Als een dergelijk gereedschap Niet worden gebruikt, dient het apparaat manueel gesmeerd te worden.

Om het apparaat manueel te smeren, ontkoppelt u de luchtbuis en doet u 2 of 3 druppels geschikte smeerolie voor pneumatische motoren - vb. Fuji Kosan FK-20, Mobil ALMO 525 en Shell TORCULA® 32 - in de slangaansluiting van de machine (inlaat). Sluit de luchtaanvoer terug aan en LAST gedurende enkele seconden het apparaat traag werk den zodat de lucht de olie doet circuleren.

Als het apparaat vaak gebruikt worden, smeer het dan dagelijkjs of wonneer het trager begint te draaien of kracht verliest. Het worden aangeraden een luchtdruk van 6,2 bar/90 PSI aan te houden in het apparaatijdens de werkung. Het apparaat werkt ook bij een lagere druk, maar mag nooit bij een druk hoger dan 6,2 bar/90 PSI gebruikt worden.

Gebruiksaanwijzing

1) Lees alle instructies voor gebruik. Alle gebruikers要去en zeer goed geinormeerd zich over het gebruik en要去en zich bewust zich van de veiligheidsvoorschriften. Onderhoud en reparaties要去en algtd uitgevoerd worden door opgeleid personeel.
2) Zorg ervoor dat de luchttoevoer maar het apparaat is afgesloten. Kies geschikt schuurpapier en bevestig het met veel zorg precies in het midden van de schuurzool.
3) Draag bij gebruik van het apparaat steeds de vereiste veiligheidsuitrusting.
4) Plaats bij het schuren algid erst het apparaat op het oppervlak alvorens het aan te zetten. Neem ook algid erst het apparaat weg van het oppervlak voor het af te zetten. Dit voorkomt groeven in het oppervlak door een te snelle beweging van het schuurpapier.
5) Zorg er aktijd voor dat de luchttoevoer maar de schuurmachine worden afgebrozen voor u het schuurpapier of schuurschijf aanbrengt, aanpast of verwijdert.
6) Zorg ervoor dat u alkijd in een stabiele houding en/ positie staat en wees bedacht op een tegendraai-moment van de schuirmachine.
7) Gebruik enkel geschichte reserveonderdelen.
8) Zorg er.altijd voor dat het materiaal dat geschuurd要去 worden, stevig vastzit, zatat het Niet kan bewegen.
9) Controller de slang en de onderdelen regelmatig op slijtage. Gebruik de slang Niet om het apparaat te dragen en let erop dat het apparaat Niet in werkung worden gesteld wanneer u het draagt en de luchttoevoer is aangesloten.
10) Zorg ervoor dat de aanbevolen maximale luchtdruk Niet overschreden worden. Gebruik de aanbevolen veiligheidsuitrusting.
11) Het apparaat heeft geen elektrische isolatie. Gebruik het apparaat Niet wanner het in contact kan komen met objcten die onder stroom staan, gasleidingen, waterleidingen, enz. Controller het werkgebied vooraleer u begint.
12) Zorg ervoor dat de bewegende delen van het appar- raat Niet verstrikt geraken in kleding, stropdassen, haar, schoonmaaklap, enz. Als deze delen verstrikt geraken, zullen ze het lichaamaar het werkobject en de bewegende delen van de machine trekken, wat zeer gevaarlijk kan zich.
13) Houdijdens het gebruik de handen op een veilige afstand van de draaiende schijf.
14) Als blijdt dat het apparaat Niet goed functioneert, staak dan onmiddelijk het gebruik en maak een aftsprak voor onderhoud of reparatie.
15) Als het apparaat onbelast draait, dient u maatregelen te treffen om personen en objecten te beschemen als het schuurpapier de schijf loskomen.

Figuur 1

Productconfiguratie en -specificaties: 8.000 rpm Excentrische Schuurmachines

Schuur-cirkel	Zuigtype	Grootte schijffmm (inch)	Modelnr.	Netto gewicht productkg (Ibs)	Hoogtemm (inch)	Lengtemm (inch)	Vermogen-watt (hp)	Lucht-con-sumptie lpm (scfm)	*Gelu-idsniv-eau dBA	*Vibratie-niveau m/s2	*Onze-kerheids-factor K m/s2
5.0 mm (3/16 in.)	Niet-vacuum	32 mm (1.25 in.) QUICK LOCK	ROS150NV	0,49 (1,09)	9,0 (3,90) 124,0 (4,88) 112	(0,15) 425 (15)	71 2,33 0,72

De geluidstest werd uitgevoerd volgens EN ISO 15744:2008 betreffende de meting van geluidsemissie van handbediend niet-elektrisch gereedschap.
De vibratietest is uitgevoerd overeenkomstig ISO 28927-3:2009, Draagbare handgereedschappen - Beproevingsmethoden voor de evaluatie van de trillingsemissie
Deel 3: Polijst- en roterende machines, excentrische of pendelende beweging.

Specificationsvatbaar voor wijzigingenzondervoorafgaandebekendmaking.

*De waarden in de tabel zich het resultaat van laboratoriumtests in overeenstemming met de vermelde normen en voorschriften. Ze zich Niet voldoende voor een risico-evaluationie. Waarden die worden opgemeten in een母公司 werkomgeving kannen hoger liggen dan de weergegeven waarden. De eigendijke waarden en risico's of persoonlijke schade is eigenaan elke situatie en is afhankelijk van de onmid- Dellijke omgeving, de manier waarop de person Werkt, het specifieke materiaal warmee gewerkt wordt, de opstelling van de werkplaats, de werkduur en de fysiieke conditie van de gebruiker. KWH Mirka, Ltd. kan nicht verantwoordelijk worden gesteld voor de gefolgen als de weergegeven waarden gebruikt worden in plaats van de eigendijke gebruikswaarden voor elke specifieke risicoanalyse.

Meer informatatie over gezondheid en veiligheid bij het werk vindt u op de volgende websites:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Handleiding betreffende probleemoplossing
Problem Mogelijke Oorzaak Oplossing
Laag vermogen en/of laag onbelast toerental	Onvoldoende luchtdruk Controller de druk in	de luchtbuis aan de inlaat van de schuirmachine verwijl het apparaat onbelast werkt. Deze要去 6.2 Bar (90 psi/620 kPa) bedragen.
	Verstopte geluidemper(s) Zie deel "Demonage de v de behuizing" voor de verwijdering van de geluidemper. Onderdeel 20, de geluidemper, kan worden uitgespoeld met een geschikte zuivere schoonmaakoplosstot alle verwuiing en verstopping verwijderd is. Als de geluid-demper Niet grondig kan worden schoongemaakt, dient hij verwangen te worden. Vervang onderdeel 21, geluidemper (zie deel "Montage van de behuizing").
	Opgevuld inlaatbescherming Maak de inlaatbescherming schoon met een geschikte zuivere schoonmaakoplossting. Als ze Niet schoon wordt, dient ze verwangen te worden.
	Een ofmeer versleten of gebroken bladen Mone	Anteer een complete set van十几年e bladen. (Voor een goede werkung要去 alle bladen verwangen worden). Geef alle bladen een laagje kwaliteitsoie voor pneumatisch gereedschap. Zie: "Demontage van de motor" en "Montage van de motor".
	Intern luchtlek in de behuizing van de motor dat leidt tot een hoger dan normall luchtverbruik en een lager dan normala toerental.	Controller of de motor goed is uitgelijnd en dat de sluitring goed werk. Kijk na of de O-ring in de sluitringgroef beschadigd is. Verwijder de motoras-semblage en hermonteer ze wee. Zie: "Demontage van de motor" en "Montage van de motor".
	Delen van de motor� zijn versleten. Laat de motor grondig nakijken. Neem contact op met een geauthoriseerd Mirka Service Center.
	Spindellagers� zijn versleten of stuk. Vervang	de lagers die versleten of stuk�. Zie "Demontage mini excentrische kop" en "Assemblage mini excentrische kop"
Luchtlek door toerentalbedi-ening en/of klepsteel.	Klepveer, klep of klepzitting die vuil, stuk of verbogen�.	Demonteer, controller en vengang de versleten of beschadigde onderdelen. Zie Stap 2 en 3 in "Demon-tage van de behuizing" en Stap 2 en 3 in "Montage van de behuizing".
Vibratie of oneven werkung Onjuiste schijf Gebruik enkel schijven van de juiste		grootte en het juiste gewicht die ontworpen werden voor deze machine.
		Gebruik van interface of ander materiaal. Gebruik enkel schuurpapier en/of een interface die ontworpen werk voor deze machine. Monteer niets op het schijfvlak van de schuirmachine dat Niet specifikiek ontworpen werk voor deze schijf en schuirmachine.
		Geen goede smering of ophoping van resten.	Demonteer de schuirmachine en maak schoon met een geschikte schoonmaakoplossting. Monteer de schuirmachine. (Zie: "Onderhoudshandboek")
		Een ofeer motorlagers vooraan ofchter-aan die versleten of stuk�.	Vervang de lagers die versleten of stuk�. Zie: "De-montage van de motor" en "Montage van de motor".

Noot: De delen waarnaar verwezen worden in "Oplossing" zich te vinden aan het eind van het handboek in "Onderhoudsinstructies."
